Устройство и применение внутреннего водостока
Как правило, внутренняя водосточная система применяется тогда, когда просто нет возможности сделать привычный внешний водосток. Таким случаем, например, может быть дом, который имеет плоскую крышу.

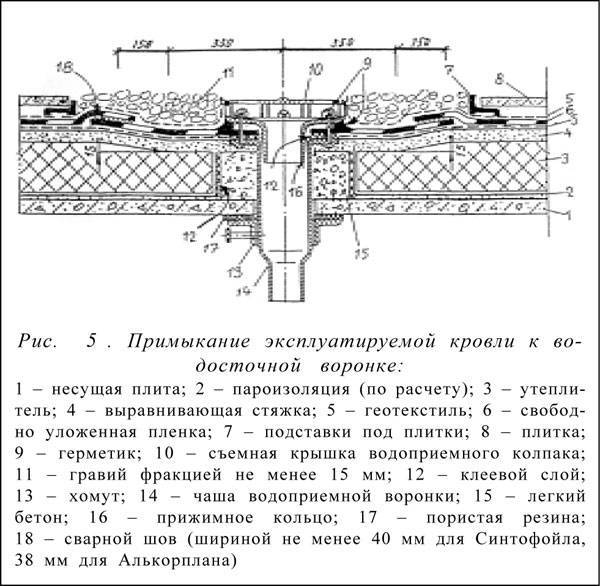

Схема устройства внутреннего водостока.
Устройство такой водосточной системы достаточно просто. На самой крыше кровля имеет уклон в сторону водоприемных воронок. Воронки внутреннего водостока могут иметь различный диаметр. В общем случае вся водоприемная внутренняя система состоит из следующих конструктивных элементов:
- приемные воронки;
- трубопроводы;
- коллекторы;
- разъемы для осмотра и другие элементы.
Если рассматривать всю водоотводную систему по СНиПам, то отвод воды должен осуществляться в ливневую канализацию. Если таковой не имеется, то чаще всего рядом с домом устраивают лотки, которые, собственно, и принимают дождевую воду с водосточных труб. Если и лотков не предусмотрено, то вода стекает по отмостке на открытый участок грунта.
Водоотводные воронки водосточной системы
Воронки могут быть двух видов:
- плоские воронки;
- колпаковые воронки.
Колпаковые воронки предназначены для установки на наклонных крышах. Плоские же воронки устанавливают на горизонтальные кровли асфальтового или плиточного типа.
Наибольшее распространение сейчас получили чугунные водосточные воронки колпакового вида. Такие воронки не только отлично справляются с отводом дождевой воды, но и ее фильтрацией, то есть они не пропускают различный мусор, например, листья и ветки, в водосточную систему.
По своей конструкции воронки состоят из трех основных частей:
- чугунный корпус, который монтируется в перекрытие;
- приемная решетка, выполненная из того же материала, что и корпус, и имеющая цилиндрическую форму с наличием ребер и отверстий;
- крышка с отверстиями съемного типа, выполненная из того же материала, что и корпус.
Для устройства отводящих труб и стояков используют жестяные, чугунные и полиэтиленовые трубы. Кроме того, используются фасонные части. Часто для устройства внутренней системы отвода воды используют и асбестоцементные трубы.
Что касается продольной части водосточной системы, то для изготовления ее элементов могут использоваться керамика, железобетон, бетон и асбестоцемент. В частных домах используют всю ту же оцинкованную жесть, чугун или ПВХ.
Виды водостоков для крыш
Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли. Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.
Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.
Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы. Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона.
Самотечная и сифонная система
Сифонные виды водостоков предполагают застой воды во всей системе. Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.
Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

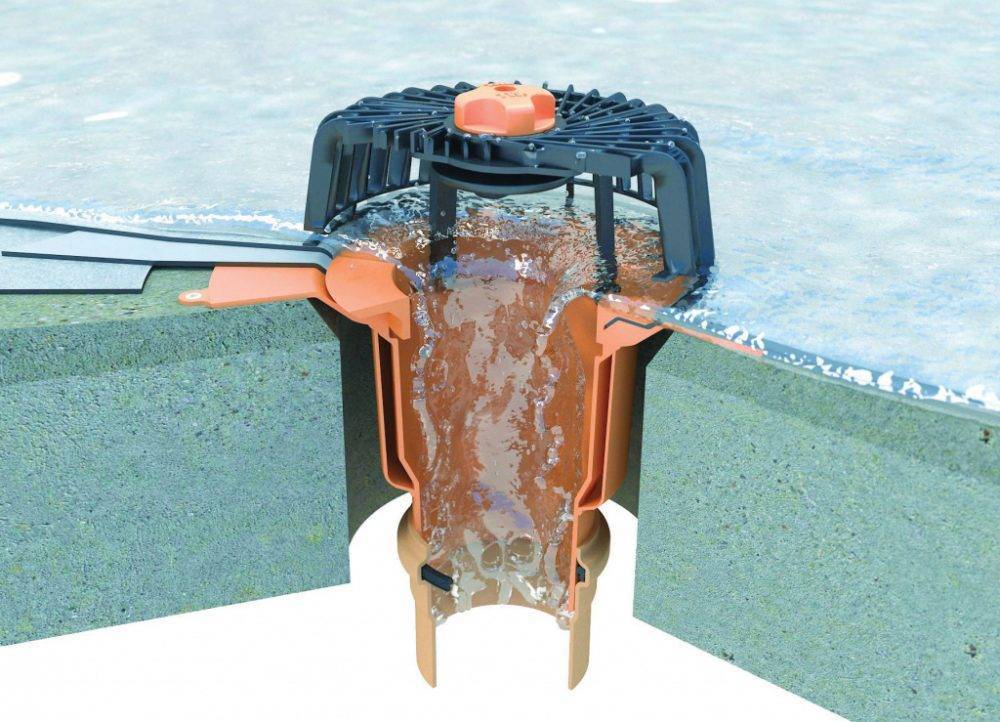

Сифонная система
Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.
Двухуровневые кровельные воронки
Двухуровневые кровельные воронки предназначены для отвода воды с верхнего уровня гидроизоляции и нижнего уровня пароизоляции в плоской кровле. Пароизоляция выполнена при этом, как резервный гидроизоляционный слой, из качественного теплоизоляционного материала с проклейкой швов. Применение двухуровневых кровельных воронок актуально, если кровля находится в жестких условиях эксплуатации, с высокой вероятностью накопления влаги в утеплителе, или, если монтаж кровли ведется в период осадков, в межсезонье, под зиму, когда сложно обеспечить просушивание стяжки, и понятно, что внутри конструкции кровли останется влага. Двухуровневая воронка и состоит как бы из 2-х воронок, вставленных одна в другую через дренажное кольцо.
Особенности конструкции
Плоская крыша с внутренним водостоком должна быть условно поделена на сектора. Так, один водосток должен обслуживать площадь 150-200 м2. При монтаже кровли к водоприемникам должен быть сделан уклон 1-2 см/м. Этот необходимый уклон делается с помощью слоя бетонной смеси, которую заливают поверх плиты перекрытия верхнего этажа. На застывшую под необходимым уклоном бетонную смесь, следует устелить два слоя гидроизоляционного материала. На гидроизоляционный материал укладывают теплоизоляцию – экструдированный пенополистирол толщиной свыше 15 см. Верхний слой кровли может быть выполнен из наплавляемого гидроизоляционного материала с гравийной посыпкой, бетонных или террациевых плит. Видеть подробную схему расположения слоев материала при монтаже плоской кровли можно ниже на фото.
Внутренний водосток представляет собой достаточно сложную инженерную систему, которая состоит из трех основных элементов:
- воронка, расположенная на крыше и желоб для передачи стоков в водосточную магистраль;
- стояк, по которому вода с крыши стекает в водосборный коллектор;
- непосредственно сам коллектор, расположенный под землей и система труб, выводящих стоки в центральную (ливневую) канализацию.
В строительных нормативах рекомендовано для создания внутреннего водостока использовать трубы диаметром 100, 140 либо 180 см. Выбор того или иного размера должен осуществляться из расчета 1-1,5 см2 площади в поперечном разрезе трубы на 1 м2 площади кровли, которую будет обслуживать водосток. При этом длина звеньев трубы может быть равна 700 или 1380 см.
На стадии проектирования внутреннего водостока необходимо предусмотреть размещение его элементов, по всей высоте в пределах отапливаемой зоны. Это позволит системе бесперебойно, эффективно работать в зимний период. Стоит заметить, что рационально размещать водосток в наружных стенах, что позволяет сократить расходы на сложную систему канализационных труб под домом и упростит монтаж.
Важно! В регионах, для которых характерна суровая зима с очень низкими температурами и сильными снежными заносами, рекомендовано предусмотреть частичный либо полный обогрев плоской кровли.
Правила и нюансы монтажного процесса
Необходимо отметить, что водосток внутреннего исполнения будет работать долго и эффективно, если его грамотно сделать. Можно правильно провести расчет, использовать для его сооружения самые лучшие и качественные материалы, но одна даже самая маленькая ошибка при сборке или установке приведет к большим проблемам. Поэтому стоит очень требовательно отнестись к соблюдению достаточно простых правил.
Если плоская крыша дома небольших размеров, то можно на ней установить две водоприемные воронки. Если площадь большая, то необходимо рассчитать требуемое количество водоприемных элементов и равномерно распределить их по всей плоскости кровли. В своде норм и правил говориться, что одна воронка должна устанавливаться на площадь в 20 м².
Нельзя монтировать воронки ближе, чем на 1 м от стен здания.
Расстояние между соседними воронками, подключенными к одному трубному стояку, не должно быть меньше 20 м.
Если в качестве материала для элементов водосточной системы был выбран один из металлов, то необходимо весь водосток оборудовать нагревательным кабелем. Это необходимая мера, которая убережет всю систему от деформации и быстрого выхода из строя.
Как правильно провести монтаж внутренних водостоков
Если плоская крыша дома является многоуровневой, то на каждом уровне устанавливается своя водосточная система с точным расчетом элементов, как по количеству, так и по параметрам
Особое внимание тем разноуровневым крышам, у которых перепад плоскостей составляет более 4 м. И еще раз о герметичности стыков
Этому параметру особое внимание, потому что ремонт внутренней системы водостока намного сложнее, чем внешнего.
Обычно всю поверхность кровельной плоскости разделяют на участки. При этом на каждый стояк выделяется 150-200 м².
Уклон крыши в сторону водоприемной воронки должен составлять 1-2°.
Расчет сечения труб производят с учетом такого соотношения: на 1 м² плоскости крыши должен быть установлен стояк сечением 1-1,5 см². Это самая простая форма расчета, но она обычно действенна.
Все стояки обязательно устанавливают в отапливаемых зонах здания, в противном случае велика вероятность, что зимой они просто замерзнут.
Воронку устанавливают так, чтобы полностью обеспечить герметичное ее прилегание к плоскости кровельной конструкции. Поэтому рулонный материал обычно укладывают поверх бортов воронки.
Для снижения шума перемещающейся воды трубные элементы рекомендуется закрыть шумопоглощающими материалами.
Как правильно устанавливать водоприемную воронку
Как показывает практика, именно установка воронок вызывает некоторые сложности. Здесь главное – добиться полной герметичности прижима. Поэтому в отверстие, которое делается на плоской крыше для установки водоприемного устройства, вставляют стакан. Именно он будет формировать водоприем и обеспечивать герметизацию.
Сам стакан устанавливают только тогда, когда на крышу будет уложен подкладочный ковер. То есть гидроизоляционный материал, который всегда укладывают под кровельное покрытие, даже рулонное. Борта стакана должны лечь поверх гидроизоляции, что уже будет обеспечивать герметичность конструкции. Крепление воронки проводят с помощью клеевых составов или саморезами.
После чего на крышу укладывают кровельный материал. Что касается формирования отверстия, то обычно это делают так:
укладывают полосу кровельного материала поверх стакана;
затем вырезают острым ножом отверстие точно по краям устройства;
далее устанавливают колпак или защитную решетку.
В видео показано, как надо правильно на плоской крыше устанавливать водоприемную воронку внутреннего водостока:
Добавим, что воронки, состоящие из двух частей, себя оправдывают на все сто процентов. Они легко компенсируют подвижки утеплителя при изменениях температуры воздуха.
Есть еще один момент, который касается эффективной работы внутреннего водостока. Это соединение воронок к одному стояку. Обычно для этого используют отводящие трубные участки, которые прокладывают под перекрытием здания, но над потолком. Так как водосток – система самотечная, то эти участки надо прокладывать под небольшим наклоном – 1-2°. Именно их надо обязательно изолировать шумопоглащающими материалами.
И последнее
Немаловажное значение придается системе обогрева внутреннего водостока. Самое главное – не допустить попадания внутрь системы кусочков льда, которые перекроют сечение, что приведет к закупориванию
Поэтому именно около водоприемных воронок и укладывают греющий кабель. Здесь много разных вариантов расположения, один из них на фото ниже.

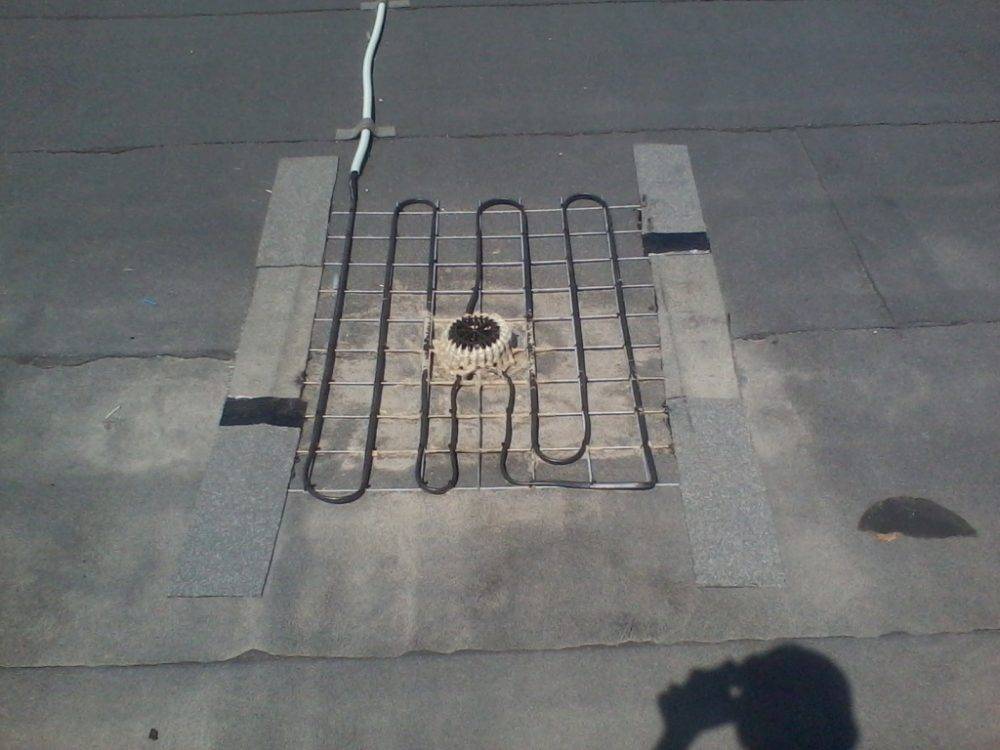

Как уложить греющий кабель около водоприемной воронки
Типы водосточных систем
Для крыши такого типа чаще всего применяются два типа водосточных систем: внешние и внутренние. Каждая из них имеет свои преимущества, благодаря которым она будет более эффективна в каждом конкретном случае.
Внутренние водосточные системы
При выборе внутреннего типа размещения водостоков можно получить следующие преимущества:
- практически все элементы системы скрыты;
- вода в трубах не промёрзнет в холодное время года;
- высокая эффективность водоотведения.
Во внутренних водосточных системах может применяться гравитационный и сифонно-вакуумный способ отведения воды. Трубы водостока располагаются внутри зданий.
- Гравитационный представляет собой систему, при которой осадки проходят по водостоку самотеком, попадая далее в ливневую канализацию, либо выводятся за пределы здания. В случае больших объемов воды гравитационное отведение может не справляться, так как вместе с осадками в трубу попадает значительное количество воздуха, снижающего пропускную способность водоотвода.
- Сифонно-вакуумный – система, выводящая воду под воздействием разряжения. Через кровельные воронки специальной формы (предотвращают засасывание воздуха) осадки перенаправляются в горизонтальные трубы, далее — в общую вертикальную трубу. Благодаря разряжению в вертикальной трубе вода выводится за пределы здания.
Большая скорость пропускания сифонно-вакуумной системы позволяет быстро направить всю скопившуюся воду в систему канализации. Кроме этого, следует выделить и такие преимущества:
- возможность строить крышу под любым углом;
- необходимость в меньшем количестве элементов на крыше;
- меньший (по сравнению с гравитационным способом) диаметр труб и воронок;
- высокая скорость движения воды препятствует накоплению мусора;
- снижение затрат на всю систему.
Внешние водосточные системы
Использование внешних систем водоотведения характеризуется удобством установки, но при этом в холодный период времени возможны промерзания, велики шансы повреждения желоба талым снегом во время падения. Специалисты рекомендуют применять утеплитель, регулярно чистить и своевременно ремонтировать систему при повреждениях.
Конструкция внешнего водостока отличается простотой. Осадки стекают через желоба в водосточные трубы, откуда перенаправляются в дренаж, обустроенный по периметру объекта. При установке внешнего водостока нужно учитывать, что уклон на плоской крыше должен быть достаточным для того, чтобы вся влага направлялась на отвод.
Смешанные водосточные системы
В последнее время стали применять смешанные системы водоотвода. Они сочетают в себе все преимущества внешних и внутренних водостоков. В смешанных системах могут использоваться желоба, стояки и воронки. Единственной сложностью можно считать необходимость в точном расчете всех параметров. Это требует работы специалиста. Если самостоятельно попытаться спроектировать и реализовать водосток, то велика вероятность получить нерабочую либо недолговечную систему.
Скатная крыша
Для скатных крыш малоэтажных домов обустраивают внешний водосток вдоль кранизных свесов кровли. Это система горизонтальных желобов, проложенных с небольшим уклоном (3 — 3.5°) к водоприемным воронкам. А воронки служат узлами соединения с вертикальной водосточной трубой, которая заканчивается угловым сливом над дождеприемником ливневой канализации.
Для организации горизонтальной и вертикальной части водосточной системы предусмотрены дополнительные элементы, стыковочные узлы, крепления к фасаду и обрешетке кровли. Подробнее в статье: устройство водостока со скатной крыши.
Все производители предлагают несколько типоразмеров желобов и труб (от двух до пяти), которые в зависимости от размеров и конструктивных особенностей кровли позволяют оптимизировать систему по производительности водостока.
Если не принимать в расчет элементы крепления, то основные детали системы делают либо из пластика, либо из металла.
Металлический водосток
В этой категории доминируют системы из холоднокатаной горячеоцинкованной листовой стали толщиной 0.5 — 0.7 мм. Многослойное защитное покрытие сделано по такой же технологии, что у профлиста или металлочерепицы, и имеет в качестве базовых цветов ту же самую палитру. Поэтому в декоративном отношении стальной водосток совместим с этими кровельными материалами.
Помимо стали, водосточные системы делают из таких цветных металлов:
Алюминий. К достоинствам относится небольшой вес и простота монтажа. Один из наиболее известных отечественных производителей, компания Линкор, предлагает готовые системы с порошковой окраской деталей в нескольких базовых цветах или изготавливает под заказ в любом оттенке палитры RAL.
Цинк-титан. Это многокомпонентный сплав из нескольких металлов с преобладанием цинка (если быть точным, то это практически чистый химический цинк — более 99% состава). Добавка титана увеличивает прочность, а меди — улучшает пластичность сплава. Относится к элитным материалам — водосток из этого сплава предназначен для фальцевых крыш из цинк-титановых листов или для кровли из сланцевой черепицы, которая имеет такую же цветовую гамму. Изначальный цвет — серый, возможно искусственное патирование в серо-голубой или темно-серый оттенок. Со временем может менять цвет почти до белого (зависит от состава легирующих компонентов).
Медь. Элитный материал, водостоки из которого имеют узкую специализацию —медная фальцевая кровля, керамическая или сланцевая черепица. У полированной меди со временем происходит естественное патирование. Но на рынке есть предложения по продаже оксидированных и искусственно патированных водосточных систем (например, производства компании Fricke).
Также возможно устройство системы без прокладки горизонтальных желобов под свесом карниза. Такие решения используют на крышах из плоских кровельных материалов.
Первоначальный сбор и организация отвода происходит непосредственно на кровле с помощью разжелобовок и ендов, в устье которых устанавливают водосборные воронки. А дальше вода транспортируется по водосточной трубе к приемнику ливневой канализации.
Пластиковый водосток
Материал изготовления — поливинилхлорид (ПВХ). В отличие от металлических водостоков здесь нет «привязки» к кровельным материалам. Но есть другой аналог покрытия внешних ограждающих поверхностей — виниловый сайдинг.
Так же, как и фасадные панели, детали пластикового водостока изготавливают из модифицированного полимера. Специальные добавки, которые входят в состав ПВХ, обеспечивают стойкость к воздействию ультрафиолета (отвечают за стабильность цвета) и устойчивость к перепадам температуры.
Производители предлагают 5-6 стандартных цветов. Но у всех есть 4 базовых цвета: белый, серый (графит), коричневый и красный (кирпич). Кроме них могут быть также черный и зеленый.
Водосточная система плоской крыши
Водосточная система плоской крыши — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:
1.Неорганизованный. Он заключается в том, что вода просто соскальзывает с крутых скатов. Этот способ самостоятельного водостока используют в частных домах со скатными крышами, однако не годится для сооружений с плоской крышей.
2.Внешний. Состоит из закрепляемых на ветровой доке или стропилах водосточного желоба и водосточных труб. Самотеком за счет уклона крыши вода удаляется со скатов и сливается в водосточную канаву или ливневку. Внешний водосток используют для отведения воды с плоской кровли малой площади, в частности, для хозяйственных сооружений.
3.Внутренний. Характерная черта внутреннего водостока то, что его прокладывают внутри кровельного пирога. Он разработан с учетом специфики плоской кровли.
Внутренний водосток плоской кровли
Внутренний водосток плоской кровли размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он состоит из:
-Водосточных воронок, устанавливаемых на поверхности крыши, в низких местах, сооруженных при разуклонке. Функция воронок – сбор и фильтрация талой и дождевой воды, попадающей на кровлю.
-Горизонтальных водосточных труб, которые устанавливают под слоем гидроизоляции и утеплителя под уклоном, если обустраивается самотечный водосток или без уклона, если вакуумный.
-Вертикальных водосточных труб, которые собирают потоки воды, идущие из горизонтальных труб, и сливают в ливневую канализацию.
По способу передвижения воды в водосточная система бывает самотечного и вакуумного вида. Принцип работы вакуумного водостока состоит в том, что осадки полностью заполняют трубы, создавая водяной столб, при движении которого вниз, воздух поднимается сначала вверх, создавая вакуумную среду, а затем увлекает за собой воду из водосточной воронки, как бы засасывая ее. В зонах с обильными ливнями опытные кровельщики рекомендуют установку вакуумной системы, которая справляется быстро справляется с большим объемом воды, да еще и самоочищается за счет ее быстрого продвижения по трубам.
Конструкция водосточной воронки
Водосточная воронка на плоской кровли отвечает сбор и прием воды, скапливающейся на поверхности. Она состоит из:
-Нижней части, которую монтируют в основание плоской кровли.
-Уплотнителя, герметично соединяющего верхнюю и нижнюю часть водосточной воронки.
-Верхней части, проходящей в толще утеплителя и гидроизоляции.
-Защитной решетки, которая находится над поверхностью крыши и защищает водосточную воронку от проникновения крупного мусора и образования засоров.
Герметичность соединений между элементами водосточной воронки – обязательное условие эффективной работы водосточной системы. При обследовании плоской крыши после обнаружения протечки в 70% случаев проблема заключалась в проникновении воды между стыками деталей воронки.
Виды систем
В принципе есть только 2 вида конструкций — это система сбора воды со скатных крыш и с плоской кровли. Плюс еще существуют понятия неорганизованного водостока, а также организованного внутреннего и организованного наружного водостока.
Существует только 2 организованные системы водоотведения – внутренняя и наружная.
Для плоских крыш используется как внутренний, так и наружный организованный водосток, а на скатных кровлях монтируется только наружная система.
Плоские крыши в действительности не являются абсолютно плоскими, кровельный настил на них обязательно имеет небольшой угол наклона, как правило, он колеблется в районе 5–7º. Этот уклон нужен, чтобы направить потоки воды к приемным воронкам.
Если квадратура крыши большая, то плоскость делится на сектора и в каждом секторе формируется отдельный уклон к ближайшей водоприемной воронке. В идеале размеры каждого сектора не должны превышать 50 м². В противном случае необходимо монтировать несколько воронок, к каждой из которых подводится дождевая труба.
Существует несколько схем зонирования плоских крыш.
Внутренняя система водоотведения на плоских кровлях довольно удобна, но обходится она в разы дороже наружного варианта, ведь качественные воронки для внутренней системы представляют собой сложную многоуровневую конструкцию и стоят не дешево. Монтаж таких конструкций зачастую выполняется еще на этапе строительства дома.
Внутренние конструкции монтируются на этапе строительства.
Бесспорным плюсом здесь можно считать скрытую установку. Система спрятана от посторонних глаз и практически не видна. Вода через воронку проходит по внутренней водосточной трубе и уходит в ливневую канализацию. Но в российском климате всегда есть риск образования ледяных пробок, поэтому современные воронки идут с подогревом.
Наружные конструкции в плоских и скатных крышах похожи.
Также следует упомянуть о ливневке, канализационная ливневая система отвода воды может быть как подземной, так и наземной. Главное ее предназначение в том, чтобы организовать быстрый сток и направление воды в специальные резервуары или общий канализационный коллектор.
Ливневая канализация считается неотъемлемой частью любого современного дома.
Принцип размещения водоприемников
Приемники воды необходимо установить в наиболее низких местах кровли. Он должны быть равномерно распределены по поверхности.
Чтобы исключить образование застойных луж на крыше, уклон поверхности в сторону воронки должен составлять не менее 2%, при этом на расстоянии около полуметра до водосточной воронки уклон должен быть увеличен не меньше, чем до 5%. Изменение уклона обеспечивается за счет выравнивания стяжки или уменьшения теплоизоляционного слоя.
способ контрразуклонки на плоской кровле
Расчет количества приемников воды выполняется следующим образом: на каждую воронку должно приходиться не более 200 кв. м. поверхности, расстояние между воронками – не менее 50 см.
Минимальный диаметр трубы – 10 см. Несмотря на размеры крыши, на ней должно быть установлено не менее двух воронок, либо одна воронка и ливневой сток. Это позволит избежать затопления при засорении водоприемника.
Как сделать водоотвод с крыши: современные решения ↑
Основным элементом внешней системы, таким образом, является кровельная воронка. Она направляет дождевую воду в водосточные трубы, которые могут быть проложены как снаружи, так и внутри здания, затем, в грунт, канализацию, в емкости для использования воды в хозяйственных нуждах.
Для беспрепятственного отведения воды воронку устанавливают в самой низкорасположенной точке крыши. При этом минимальный уклон в ее направлении должен составлять 3%. Сливная воронка по разным причинам может закупориваться, поэтому кроме основной дополнительно устанавливают еще минимум пару подобных устройств. Все их подсоединяют к одной сливной трубе. Обязательным является и устройство аварийного отлива, на случай если основной не справляется с чрезмерным количеством воды.
https://youtube.com/watch?v=RWaqTl0hAqo%3F
Водоотвод с плоских крыш в зависимости от их конструкции оснащают различным типом воронок. Например:
- крыши-терассы – моделями с плоской «крышкой», кстати, по ним можно ходить;
- зеленая кровля – моделями со специальной сеткой, предохраняющих от попадания листьев, травы и грязи, а также небольших животных;
- для утепленных и неутепленных крыш.
Дождевую воду сегодня отводят двумя способами: сифонно-вакуумным и гравитационным.
Гравитационная система
Это достаточно простая в эксплуатации конструкция.
На заметку
Ее востребованность связана также с тем, что даже при некоторых монтажных ошибках система продолжает корректно работать.
В основе ее работы лежит следующий принцип: попавшая в воронку вода отводится дальше по сливным трубам, наклоненным в сторону, запланированную для отвода воды. Гравитационная система пропускает воду «вперемешку» с воздухом, поэтому сточные трубы имеют довольно большой диаметр. Это еще связано с тем, что при небольших осадках из-за маленькой скорости отводящейся воды в них может оказаться грязь. По всей длине диаметр труб не должен изменяться. Лучшим вариантом считается пластиковый вариант, имеющий округлую форму. Сток проводят по нежилым помещениям и отводят воду либо за пределы здания, либо в дренажную систему.
Сифонно-вакуумная система
Она аналогично сифону всасывает воду. Воронка сливная оснащена устройством, которое исключает попадание воздуха в систему. Возникающий вакуумный эффект обеспечивает принудительное всасывание воды. Несомненными преимуществами сифонно-вакуумной системы являются:
- большая производительность воронок,
- меньший диаметр сливных труб;
- их меньшее количество;
- эффективная проходимость;
- возможность установки водоотводных каналов без уклона.
Однако, из-за сложности проектирования и монтажа в частном строительстве они не очень популярны.
Технология монтажа водостока своими руками
Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.
Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:
- Элементы для слива.
- Водоприемные воронки с решетками.
- Желоб и водосточные трубы.
- Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
- Электрическую дрель.
- Саморезы.
- Клей.
- Рулетку и уровень.
Инструкция по монтажу водостоков:
Работы начинаются с установки крайних кронштейнов
Они могут быть установлены на кровельные стропила или лобовой карниз.
При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее
Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см.
В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.
Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.
Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.
Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.
Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.
