Как сделать паровое отопление в частном доме?

Схема парового отопления: описание и принцип действия

Отопление паровым способом достаточно просто в своем принципе. Паровой котел, нагревающий воду до точки кипения, образует пар, который соответствующим образом проникает в радиаторы и трубы. Конденсируясь, вода снова попадает обратно в котел. Здесь уже различие отопительной системы состоит в выборе способа стекания конденсата. Паровая турбина или редукционно-охладительная установка производит отбор пара, образующийся конденсат попадает посредством определенного технологического наклона трубы обратно в котел или в насос, перекачивающий конденсат. Отопительными приборами могут выступать конвекторы, радиаторы либо трубы (ребристые или гладкие), в зависимости от выбора. Стандартно зачастую используют либо трубы, как наиболее экономичный вариант, либо радиаторы.

Далее следует различение по таким критериям:

Системы давления пара:

1. Высокого давления (давление 0,18 — 0,47 МПа);
2. Низкого давления (от 0,15 до 0,17 МПа).

Возврат конденсата:

1. Замкнутый тип (возврат конденсата происходит непосредственно сразу же в котел под определенным образом установленным углом труб);
2. Разомкнутый тип (бак собирает конденсат, откуда впоследствии он перекачивается в котел насосом).

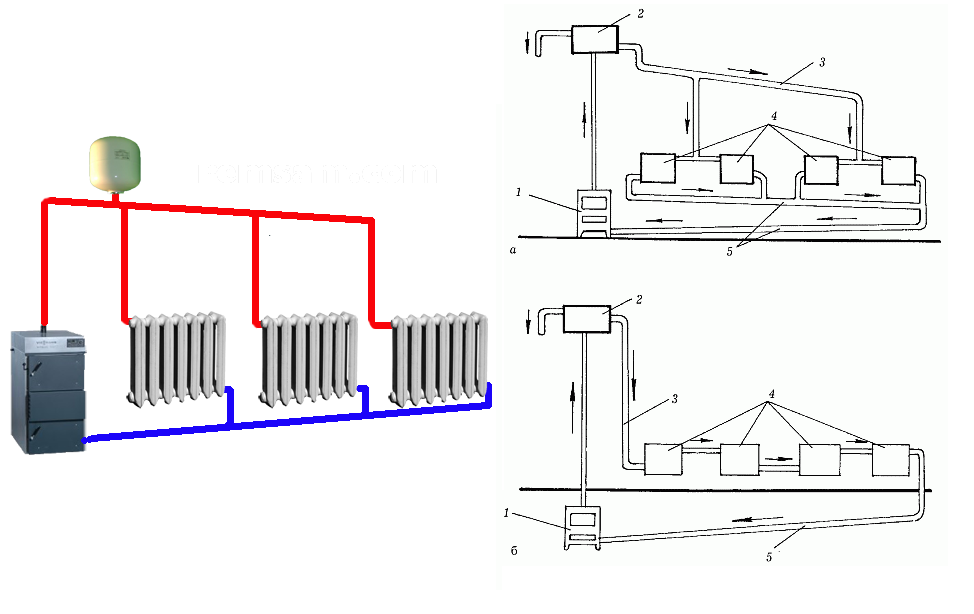

1. Верхняя разводка (Расположение паропровода находится выше нагревательных приборов, конденсатор находится ниже);
2. Нижняя разводка (Паропровод и конденсатор расположены ниже нагревательных приборов).

Выбор однотрубной или двухтрубной системы прежде всего зависит от помещения, в котором она будет установлена. В частном доме желательна более компактная однотрубная система, сочетающая в себе меньшее занимаемое пространство и возможность прогрева небольшого помещения, в отличие от двухтрубной, которая имеет применение в крупных, зачастую нежилых, помещениях.

Типы паровых котлов:

Также котлы различаются по виду сжигаемого топлива:

• Твердотопливные;
• Жидкие;
• Комбинированные (возможен выбор топлива и твердого, и жидкого);
• Газовые.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Проект – прежде всего

Принимая решение о создании парового отопления, надо отдавать себе отчет, что в данном случае теплоносителем будет пар со всеми связанными с этим особенностями. Среди них необходимо отметить самую главную – повышенную температуру радиаторов, следствием чего является значительная вероятность получения ожога в случае прикосновения. Но оставив в стороне всевозможные доводы за и против, просто посмотрим, как можно стать обладателем парового отопления, своими руками проведя его в частном доме.

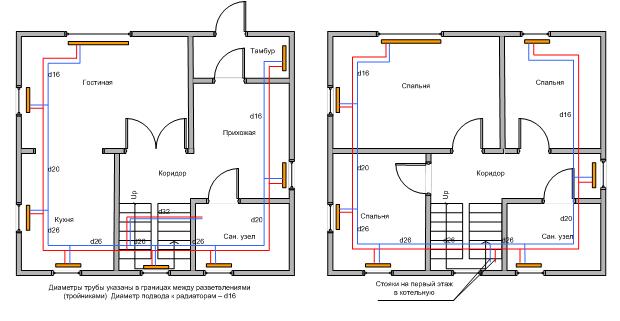

Проект отопления двухэтажного коттеджа

О котле

Как и положено в любом серьезном деле, начинать надо с проекта. Первым делом необходимо определить мощность теплового котла. Она зависит от площади дома. Так, при площади, не превышающей двухсот кв.м., достаточно будет мощности до двадцати пяти  киловатт, при площади дома до трехсот кв. м. уже потребуется мощность до тридцати киловатт. Основываясь на подобных данных, выбирается паровой котел. Кроме его мощности надо учесть такие факторы:

• вид топлива, используемого для работы (уголь, дрова, торф, газ, солярка и т.д.);
• возможность получения горячей воды для хозяйственных нужд.

Настенный газовый котел

Напольный твердотопливный котел

О схеме отопления

Ее надо также определить перед началом проведения работ. Схема парового отопления зависит от:

• размера обогреваемой площади;
• количества и расположения батарей отопления, фильтров, вентилей и регулирующей арматуры, контролирующих приборов и т.д., всего, что необходимо для нормального функционирования подобной системы;
• возможностей для размещения оборудования;
• где и как будет располагаться отопительный котел.

Вопрос выбора  конкретного варианта отопления достаточно сложный, возможно не лишним в этой ситуации будет видео

https://youtube.com/watch?v=T8E2vT5XY3A

Трубы для парового отопления

Как уже упоминалось, при паровом отоплении вся система характеризуется повышенной температурой, поэтому использование синтетических труб невозможно, они не рассчитаны на работу при таких ее значениях

Так что, определяя как сделать паровое отопление, необходимо особое внимание уделить выбору труб,  он хоть и небольшой, но есть

1. Стальные трубы. Для их применения нужно сварочное оборудование. Достоинством труб является высокая механическая прочность и способность переносить значительные воздействия, однако они подвержены коррозии.
2. Медные. Для их монтажа используется пайка, отличаются высокой ценой.
3. Оцинкованные и нержавеющие трубы. Соединяют достоинства предыдущих, стыковка осуществляется при помощи резьбы, устойчивы к возникновению коррозии, но обладают повышенной ценой.

Металлические трубы

Медные трубы

Для облегчения дальнейшей работы необходимо определить, где разместить радиаторы (или другие приборы, если отдадите им предпочтение), длину труб, места расположения переходников, ответвлений, коллекторных распределителей и т.д. Короче, схема подключения парового отопления должна быть разрисована на бумаге с указанием всех необходимых подробностей (оборудование, длина труб и т.д.).

О цене подобной системы

После выполнения проекта и появления ясности, какое оборудование надо использовать, можно определить ваши затраты. Без привязки к конкретным условиям, оборудованию, трубам, объемам монтажных работ, сказать конкретно, сколько стоит провести паровое отопление, невозможно.

Одноконтурная система с байпасами

Перед батареями между прямой и обратной подводкой устанавливаются вертикальные трубы – байпасы, создающие альтернативный путь для жидкости. Тепловой поток, дошедший до теплоприбора, разделяется. Часть поступает в радиатор, а основная масса устремляется к следующим отопителям. Батареи и трубы быстро нагреваются.

Байпасы бывают двух видов:

• Нерегулируемые – простые перемычки между трубами. Они неудобны – не позволяют менять температуру в радиаторном корпусе и перекрывать линию при аварии.
• Регулируемые – на байпас ставится запорно–регулировочный кран для перекрытия линии и изменения интенсивности отопления.

В состав такой системы входят:

1. Котлоагрегат для нагрева воды.
2. Магистрали для подачи теплоносителя.
3. Радиаторы из алюминия, биметалла, стали или чугуна.
4. Гидробак открытой или закрытой конструкции.
5. Принудительные схемы дополнительно оснащаются циркуляционным насосом, реле и устройствами для сброса  излишнего давления.
6. Запорные и регулирующие краны – ставят на основные магистрали и на каждый радиатор.
7. Воздухоотводчики Маевского – устанавливаются на каждый отопитель и препятствуют образованию воздушных пробок.

Паровое отопление: как это работает

Многие путают систему парового и водяного отопления. Действительно, внешне они очень похожи. В обоих случаях обязательно присутствует котел, трубы и радиаторы. Но для паровой системы в качестве теплоносителя выступает пар, для водяной – вода.

В этом коренное отличие двух систем. Котел не нагревает, а испаряет воду, получившийся пар движется по трубам к радиаторам.

Галерея изображений
Фото из
В системах парового отопления в качестве теплоносителя используется сухой пар, который при конденсации выделяет тепло

Для направленного движения пара, выходящего из котла, устанавливаются паропроводы. По ним теплоноситель поступает в помещения

В системах парового отопления котел разогревает теплоноситель до 130 градусов, что требуется учитывать при выборе нагревательного агрегата

Для устройства системы парового отопления подбирают приборы, способные работать в заданных температурных условиях. Важный фактор для выбора — емкость, т.к. внутри прибора пар конденсируется и уменьшается в объеме в 400 — 1500 раз

Ощутимое сокращение объема теплоносителя позволяет устраивать конденсатопроводы намного уже, чем паропроводы, выполнять трубы для транспортировки конденсата из пластика

Нередко в качестве приборов парового отопления используются просто трубы большого диаметра, из которых конденсат перетекает сначала в конденсатные баки, затем в котлы

Для увеличения теплоотдачи трубы оснащаются металлическими ребрами. Так увеличивают эффективность в десятки раз

Так как трубы в паровых отопительных контурах также производят передачу тепла в окружающую среду, системы устраивают преимущественно открытым способом. Исключением являются случаи близкого расположения к газовым трубам и приборам

Принцип работы парового отопления

Движение пара к потребителю

Котел для подготовки теплоносителя

Выбор приборов для парового отопления

Учет разницы температур на участках

Традиционные приборы парового отопления

Повышение теплоотдачи

Открытая схема сборки трубопровода

Внутри них происходит остывание и конденсация пара. В процессе конденсации килограмм пара выделяет больше 2000 кДж тепла, тогда как остывающая на 50С вода даст только 120 кДж. Понятно, что теплоотдача пара в разы больше, что объясняет высокую эффективность отопления такого типа. Конденсат, образующийся внутри радиаторов, стекает в нижнюю часть деталей и самотеком движется в сторону котла.

По способу возврата превратившегося в конденсат теплоносителя все виды паровых отопительных систем делятся на две разновидности:

• Замкнутая. В этом случае разрывы в контуре отсутствуют, и конденсат стекает по трубам, проложенным под определенным углом, непосредственно в котел для последующего нагрева.
• Разомкнутая. Система отличается наличием накопительного резервуара, куда попадает конденсат из радиаторов. Из этого бака он при помощи насоса закачивается обратно в котел.

По способам сборки и разводки труб паровые отопительные контуры подразделяются на виды, абсолютно аналогичные водяным системам.

Принцип работы системы парового отопления очень прост: в качестве теплоносителя используется пар, полученный в парогенераторе

По параметрам абсолютного давления системы отопления паром делятся на разновидности высокого давления с избыточным показателем >0,07 МПа; низкого давления с избыточным давлением в интервале 0,005—0,07 МПа; вакуумные с абсолютным давлением <0,1 МПа. Если в контурах низкого давления есть участки или приборы, сообщающиеся с атмосферой, их относят к категории открытых, если нет — закрытых.

Контуры парового отопления сооружаются по принципу водяных систем. Пар поднимается по стояку, передвигается по магистралям к приборам отопления. Только вместо обратки собирается конденсат, образованных при передаче тепловой энергии пара потребителю (+)

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Советы и рекомендации

Рекомендуется периодически прочищать дымоход от скопления сажи. Чтобы конденсат спокойно перетекал по обратной линии, следует собирать печь как можно ниже, желательно в подвале.

Нельзя игнорировать монтаж клапанов, чтобы не допустить аварийной ситуации.

На стадии составления схем, расчетов количества материалов, обратитесь за консультацией к профессионалам. Наймите опытного сварщика, чтобы все швы были цельными, прочными.

Не стоит оставлять заслонку открытой: дом будет выхолаживаться.

Пример собственноручного изготовления теплообменника рассматривается в нижеследующем видео:

Как рассчитать мощность котла – простая арифметика

Основой отопительной системы является котел, для его эффективной работы нужно правильно рассчитать площадь обогрева помещений, которую он будет отапливать, то есть мощность должна отвечать нагрузке. Соотношение мощности котла и отапливаемой площади приводится ниже:

• 25 кВт – площадь от 60 до 200 кв. м;
• 25-35 кВт – площадь от 200 до 300 кв. м;
• 35-60 кВт – площадь от 60 до 200 кв. м;
• 60-100 кВт – площадь от 600 до 1200 кв. м.

Виды отопительных котлов зависят от используемого для работы топлива. Выпускаются котлы, работающие на твердом жидком топливе, природном газе, комбинированные. Существуют электрические модели, которые выгодно устанавливать в районах с дешевым тарифом на электричество в ночное время. Давление пара зависит от типа системы отопления, в паровой оно должно быть 6 атмосфер или немного выше. В случае вакуумно-паровой системы давление может быть ниже атмосферного. На котлах обязательно должен быть установлен манометр, измеряющий давление.

Отопительный агрегат состоит из топки, горелки и зольника. Основным элементом является барабан, к которому прикреплены контрольно-измерительные приборы, трубопровод, манометр и предохранители. Для паровой системы используются газотрубные и водотрубные котлы. Более распространенными является второй вид котлов, так как у них более высокий потенциал.

В частном доме сделать паровой котел своими руками можно из печи. Но в этом случае в ней нельзя совмещать отопительные функции с подогревом воды или приготовлением пищи. Для парогенератора – емкости, в которой будет нагреваться вода и образовываться пар, можно приспособить змеевик, изготовленный своими руками. Его сваривают из труб и располагают над печкой. Перед использованием на змеевике необходимо проверить качество соединений, чтобы не было течи.

Однотрубная система отопления: проектировка и особенности

В том случае, когда необходимо выполнить расчет однотрубной системы отопления, первым делом рассчитывается диаметр стояка и магистралей по давлению. В принципе, расчет однотрубных систем мало чем отличается от расчета двухтрубных. Порядок действия совпадает с вышеприведенным примером.

Расчет можно проводить и по обратной схеме: сначала определить диаметры по кольцу, после чего перейти к замыкающим участкам. В таких измерениях коэффициент затекания находится по графику, составленному по результатам предыдущих исследований.

https://youtube.com/watch?v=IVHMLLJRL6M

Необходимое оборудование

Для системы обогрева паром нельзя использовать пластиковые трубы, так как в местах соединений они могут не выдержать давления и начать пропускать пар. Лучше всего если провести своими руками с помощью медных, благодаря тому, что они являются самыми прочными и надежными. К тому же способны переносить высокое давление парового отопления. Соединяются между собой высокотемпературной пайкой. Можно сделать всю схему из нержавеющих или оцинкованных труб, они также прочны и закрепляются друг с другом резьбой. Стальные тоже отлично подойдут, монтируются сваркой, но если производитель не провел специальную обработку металла, то они быстро начнут ржаветь.

Прежде чем выбрать котел для отопления, следует рассчитать требуемую мощность, так, если площадь дома не более 200 м2, то достаточно 25 кВт, для 200-300 м2 – 30 кВт, 600 м2 – 60 кВт. Для кирпичной печи теплообменник можно сделать своими руками, потребуются металлические трубы, стенки которых имеют толщину не менее 2,5 мм, и сварочный аппарат. Работы по сварке труб необходимо провести правильно, чтобы не было щелей. 1 м2 обеспечит мощность, равную 9 кВт. После сборки проверяется качество сварки, залив внутрь воду: если будет течь, она сразу же станет заметной.

Список необходимых элементов для схем с паровым отоплением:

• теплообменник (печь или электрический парогенератор);
• чугунные или стальные радиаторы (для каждого окна) и кронштейны к ним;
• подводящие и отводящие трубы;
• соединители, колена;
• хомуты;
• конденсатоотводчики (чтобы пар не проникал в отводящую трубу);
• вентили для слива и клапаны для выпуска воздуха;
• манометр;
• клапан для уменьшения давления;
• расширительный бачок;
• насос.

Как правильно собрать своими силами?

Сначала составляется подробный план, учитывающий длину труб, расположение котла и всех нагревательных элементов, в том числе кранов, клапанов, поворотов, бачка и так далее. Особенно внимательно продумывается место для кирпичной печи и дров, так как перенести ее будет крайне сложно. Котел встраивается в кладку и устанавливается на месте топки. После этого необходимо провести монтаж радиаторов под окнами, сделать подсоединение отводящих и подводящих труб с теплообменником. Если для отопления выбрана схема естественной циркуляции теплоносителя, то нужно предусмотреть их уклон на 3 мм каждый 1 м. На всех радиаторах следует сделать вентиля для отвода воздуха из системы обогрева. Паровой котел обязательно должен быть снабжен манометром, для проверки уровня давления в трубах.

Также рекомендуется возле каждого радиатора установить запорные краны и в самом начале всей схемы. В конце системы парового отопления необходимо провести установку бака для стека конденсата, с которого под уклоном выводится труба для вывода воды обратно в теплообменник. Для этой цели не советуется устанавливать мембранные расширители, так как они могут выдерживать температуру не более 85°С. Если схема отопления принудительная, то в конце отводящей трубы монтируется насос.

Полезные советы

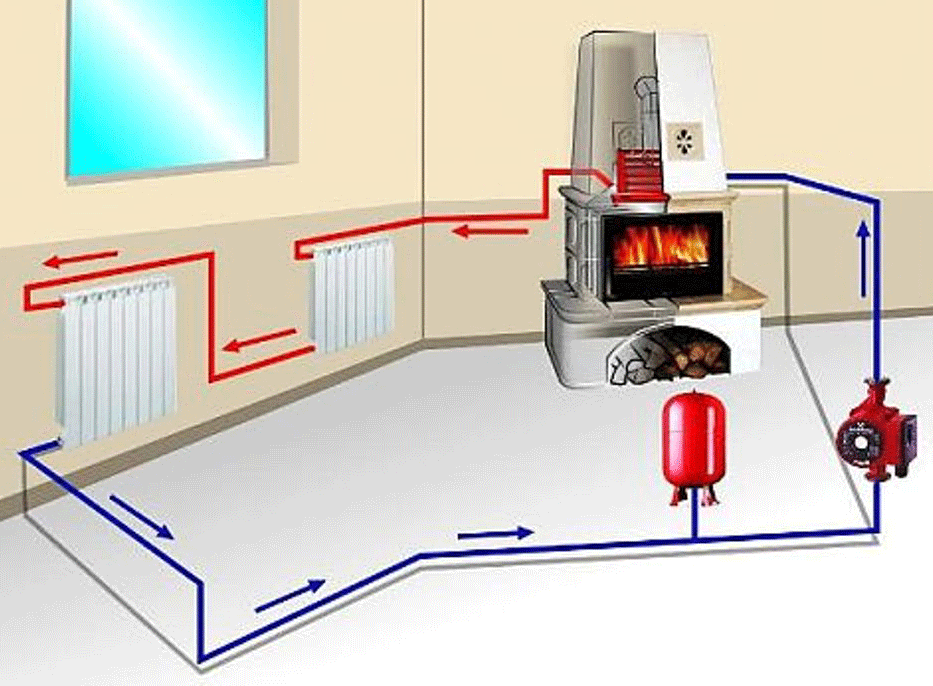

Способ отопления частного дома с помощью кирпичной печи и твердого топлива, как, например, угля и дров, имеет несколько недостатков. В дымоходе будет постоянно скапливаться сажа, поэтому со временем нужно его прочищать, иначе дым пойдет внутрь помещения. К тому же из-за отсутствия тяги трудно разжечь дрова, особенно если они сырые или уголь плохого качества. Если схема системы естественная, то монтаж кирпичной печи следует провести в низшей точки здания с хорошей вентиляцией, чтобы конденсат мог стекать.

Обязательно стоит ставить клапаны для сброса давления, это поможет избежать опасных ситуаций. Устанавливая электрический парогенератор, нужно учесть, что в случае отключения сети прекратится обогрев помещения, для этого рекомендуется иметь аварийный генератор. В деревянных домах также можно сделать паровое отопление, но с соблюдением мер пожарной безопасности и защиты бревен от перегрева. Особенно внимательно стоит отнестись к клееному брусу, так как под воздействием значительных перепадов температур клей потеряет свои основные свойства, что может привести к порче древесины. Стены и потолок в комнате для печи должны быть отделаны только негорючим материалом. Пол для парового котла на твердом топливе лучше сделать из бетонной стяжки.

Дата: 1 июня 2016

Стояки отопления и установка в дачной постройке

Для установки стояков отопления (рис 2) важно придерживаться определенных указаний:

• Установка стояков должна совершаться лишь по шнуровому отвесу.
• Данные трубы по своей длине и ширине стоит уменьшать, в целях экономии металлического материала.
• Самым выгодным местом на даче под стояк отопления является угол постройки, который образуют наружные стены.
• Если дом имеет несколько этажей, то под лестничными клетками стояки располагаются дополнительно.
• Если стояки отопления планируются скрытыми в стенах, то их прикосновения к конструкциям должно быть исключено.
• Там, где стояк проходит перекрытие, он устанавливается в специальную жестяную гильзу или обрезанные широкие трубы. Гильзы по краям должны на 2-3 см быть выше пола или потолка, чтобы во время нагрева эти трубы отопления не испортили штукатурку.
• Если стояк проходит сквозь деревянные сооружения – тем местам необходима изоляция.

Монтаж

Паровое отопление можно установить своими руками, однако при этом важно все сделать правильно. Даже небольшие ошибки при монтаже могут в будущем стать причиной неправильной работы оборудования. Прежде чем приступить к процессу установки конструкции, необходимо учесть несколько параметров:

Прежде чем приступить к процессу установки конструкции, необходимо учесть несколько параметров:

• площадь отапливаемого помещения;
• расположение радиаторов и их количество;
• удаленность парового котла;
• расположение фильтров, запорно-регулирующих приборов и других элементов.

Оптимальные длина, диаметр и количество труб должны быть указаны в проектной документации. Там же написаны рекомендации по выбору нагревательных элементов и батарей

Также важно подобрать паровентиляторы и циркуляционный насос таким образом, чтобы теплоноситель мог действовать максимально эффективно. После того, как генератор, радиаторы, измерительные приборы, арматуры и магистральные трубы будут готовы, можно будет приступать к монтажу. Он выполняется в несколько этапов

Он выполняется в несколько этапов.

Подготовка поверхности к установке отопительных приборов. Для этого необходимо провести монтаж стеновых креплений для расположения батарей. Лучше всего устанавливать радиаторы под окнами. Так вы исключите появление сквозняков и запотевания стекол, ведь воздух, поступающий из окон, будет сразу нагреваться.

Монтаж расширительного бака. Это необходимо сделать с использованием фиксаторов в самом высоком месте отопительной системы, располагая бак между радиаторами и парогенератором на наиболее близком расстоянии от котла.
Установка трубопровода. Для этого необходимо подвести трубу от парогенератора к первому прибору отопления, регулируя ее размер при необходимости. Далее нужно соединить все своды и выполнить последовательное подключение к следующему прибору

Важно устанавливать трубы с наклоном 3 мм, чтобы обеспечить естественную циркуляцию теплоносителя.

Установка накопительного бака. Он должен располагаться перед генератором пара. В нем будет копиться конденсат, который необходим для постоянного снабжения котла водой.
Замыкание магистрали на котле отопления. Замкнутый контур создается путем монтажа фильтра на котле. Это необходимо для удерживания грязи и примесей, содержащихся в жидкости

Важно учесть, что диаметр патрубка, идущего от насоса к котлу должен быть меньше диаметра других труб.

Основные работы по монтажу системы выполнены. Осталось только подключить необходимые приборы: манометр, клапан сброса. Затем нужно добавить к системе узел слива для удаления теплоносителя при сезонном откачивании

В конце работ важно тщательно проверить всю систему на наличие дефектов и протечек, а также на прочность соединений. Если обнаружены какие-либо неточности, следует сразу же их устранить

Как правильно рассчитать паровую систему

Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления.

Есть два варианта:

• произвести расчет основных компонентов парового отопления своими силами;
• обратиться за помощью к профессионалу – проектировщику.

Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.

Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.

Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.

При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление

Радиаторы подбирают в зависимости от требуемой мощности

Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром

Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть

Сравнительный обзор разных радиаторов отопления и рекомендации по их выбору приведены в этой статье.

Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.

Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди

Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.

Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.

Можно подсчитать мощность котла для 3-х комнатного дома с высотой потолков 2,6 м.

Сначала надо вычислить площадь отдельных помещений:

• 1-я комната: 5*2,95=14,75 м2;
• 2-я комната: 3*2,45=7,35 м2;
• 3-я комната: 2*5,4=10,8 м2.

Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3.

Теперь полученный объем надо  умножить на потребности в тепле: 57,02*40 Вт=2288 Вт. К полученному значению надо добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.

Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.

Причем, нужно покупать агрегат на 20-30% превышающий вычисленный размер мощности. На практике специалисты советуют брать котел не менее, чем на 30% мощнее, чтобы он не работал на предел своих сил.

Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве

Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.
