Паровое отопление и что это?
При закипании воды выделяется водяной пар, который имеет большое количество тепловой энергии. Передача энергии окружающей среде происходит в момент конденсации, иными словами, при переходе воды из парообразного состояния в жидкое.
В паровом отоплении применяется тот же принцип. Вода, закипающая в котле, подается по трубам в отопительные приборы, конденсируется в них и отдает тепло. После этого теплоноситель, перешедший в жидкое состояние, подается по трубам в специальный накопитель. Оттуда жидкость самотеком или принудительно попадает в котел.
Плюсы и минусы парового отопления
Паровое отопление в частном доме дает следующие преимущества:
- Небольшие расходы на устройство. Экономичность в процессе использования. Систему можно сделать от обычной печи, что особенно актуально для населенных пунктов без газификации.
- Поскольку теплоноситель не замерзает, систему можно применять в постройках сезонного проживания.
- Эффективность обогрева помещений повышается за счет излучения тепловой энергии и конвекции.
- Для сборки системы можно применять небольшие радиаторы и трубы малого сечения, что позволяет сэкономить на материалах.
- Пар быстро попадает в каждую точку отопительной системы, независимо от ее сложности и размеров дома.
- Быстрый прогрев помещений – дополнительное преимущество.
- Коэффициент теплопередачи очень высокий, поэтому тепловые потери сводятся к нулю.
- Такие системы можно применять в комплексе с теплыми полами.
Перед тем как провести паровое отопление, нужно изучить его минусы. Недостатки парового отопления заключаются в следующем:
- при циркуляции по контуру пар создает шум (для снижения уровня шума медные трубы прокладывают внутри стен, а котел ставят в отдельном помещении);
- отопительные приборы и трубы могут нагреваться до температуры выше 100°С, что повышает вероятность ожогов при прикосновении к батареям (в связи с этим рекомендуется закрывать радиаторы и трубы защитными экранами);
- при прорыве возникает опасная аварийная ситуация, потому что теплоноситель имеет очень высокую температуру;
- для сборки контура понадобятся дорогостоящие медные или оцинкованные трубы (это нужно учесть, подсчитывая, сколько стоит провести паровое отопление);
- система подвержена коррозии, поэтому срок ее службы небольшой;
- сложно регулировать температуру в помещениях (для этого приходится проветривать комнаты или сократить количество топлива, что довольно сложно).
Характеристика и схема устройства
Внутри отопительной паровой системы может быть разное давление. В зависимости от этого она бывает следующих видов:
- С высоким давлением свыше 0,07 МПа.
- С низким давлением менее 0,07 МПа.
- Вакуум-паровая система имеет давление не ниже 0,1 МПа.

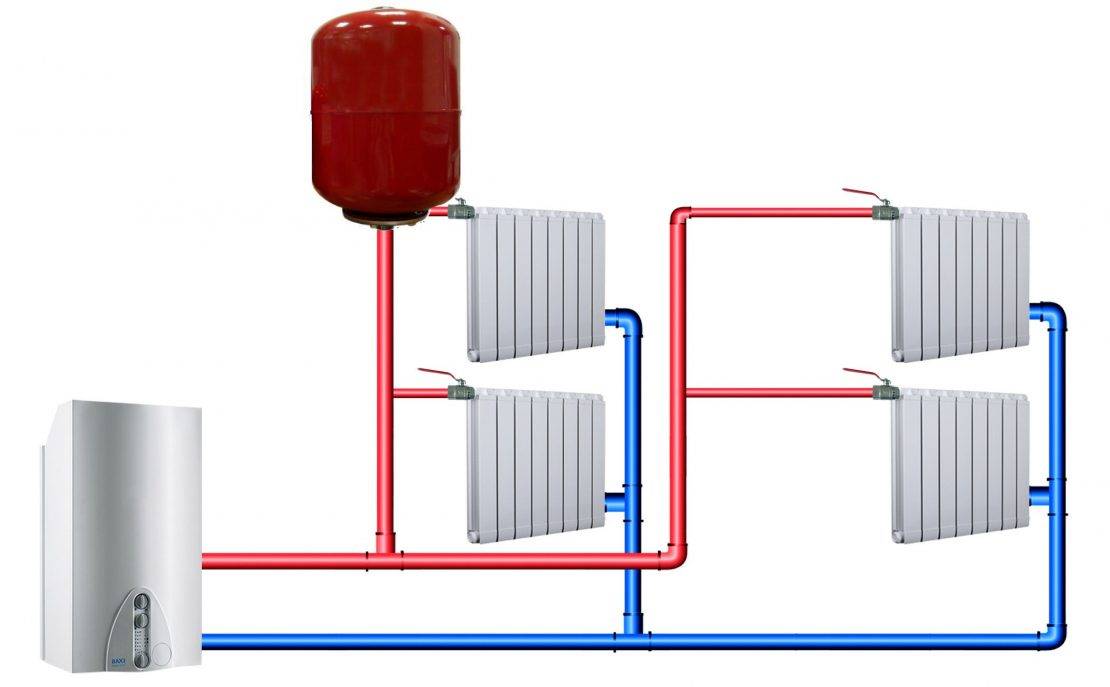

Схема парового отопления может быть с закрытым и открытым контуром. Открытые контуры с низким давлением взаимодействуют с атмосферным воздухом. Герметичные закрытые системы более долговечные.
Чаще всего в частном доме делают замкнутые системы с возвратом теплоносителя самотеком в котел. Обычно используют верхнюю разводку трубопроводов. Если применяется контур с нижней разводкой, то трубы укладывают с уклоном в направлении движения пара для снижения шума. В месте отведения конденсата делают гидрозатвор в виде петли для защиты от попадания пара в магистраль конденсации.
Реже применяют комбинированную разводку с прокладкой трубопроводов под полом среднего или последнего этажа. В таком случае просвет возвратной магистрали полностью закрывается конденсатом.
При давлении в сети выше 0,02 МПа применяют только открытые контуры. В них удаление воздуха происходит через конденсационный накопитель. Для защиты от утечек пара устанавливаются гидрозатворы или конденстоотводчики. С целью перекачки жидкости для парового отопления из накопителя в теплообменник используется насос. Благодаря этому накопитель можно установить ниже теплообменника.
5 Монтаж отопления – неужели это просто?
Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя
Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел
Монтаж парового отопления
Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:
- паровой генератор (котел);
- трубы для прокладки магистрали;
- радиаторы;
- контрольно-измерительные приборы;
- запорно-регулирующую арматуру.
В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.
- 1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
- 2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
- 3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
- 4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
- 5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
- 6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
- 7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
- 8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
- 9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
- 10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.
Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.
Рассчитываем бюджет
Во сколько вам обойдется проект парового отопления в частном доме, вы узнаете только после того, как разработаете его схему и учтете все детали. Без подробной сметы, в которой будет учтено оборудование, трубы, стоимость монтажных работ, сказать, во сколько вам обойдется бюджет отопления для конкретного коттеджа или частного дома, невозможно.
Эксперты утверждают, что такая система стоит несколько дешевле водяного отопления. Ознакомившись с плюсами и минусами обогрева частных домов паром, вы сможете определить, подходит ли он для вашего коттеджа или загородного жилища
Обратите внимание, что ключ к эффективной системе отопления паром — это грамотно продуманная схема. Для ее расчета рекомендуем обратиться к компетентным специалистам, чтобы обезопасить себя и своих близких
Надеемся, что информация, приведенная в этой статье, будет вам полезной, и вы сможете пользоваться паровым отоплением, собранным своими руками
Надеемся, что информация, приведенная в этой статье, будет вам полезной, и вы сможете пользоваться паровым отоплением, собранным своими руками.
Виды систем парового отопления
По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

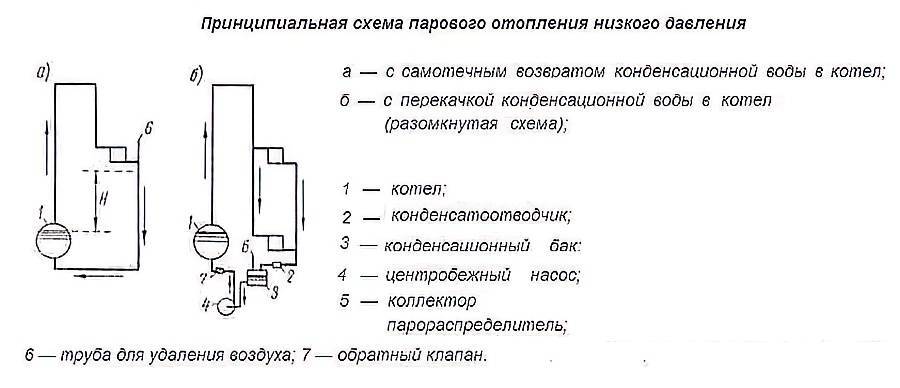

Схемы открытой и закрытой системы парового отопления
В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.
Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.
Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).
Типы разводки
По типу разводки паровое отопление бывает:
С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.
Схема парового отопления с верхней разводкой
- С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
- С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.
При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.
Подбор котла
Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:
- до 200 м² — 25 кВт;
- от 200 м² до 300 м² — 30 кВт;
- от 300 м² до 600 м² — 35-60 кВт.
В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.
Какие использовать трубы
Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.
Медные трубы хотя бы не корродируют
Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.
Чугунные батареи
Чугунные радиаторы были самыми популярными в России в советские времена. Их массово использовали и в многоквартирных домах, и в небольших загородных жилищах. Материал не теряет своей популярности и в настоящее время, изделия приобрели более эстетичный вид. Чугунные радиаторы устанавливают в элитных коттеджах в Москве. Для парового отопления данное оборудование является идеальным вариантом.
На рынке представлены чугунные отопительные приборы российского, белорусского производства. Особым дизайном отличаются радиаторы из Чехии, Германии и Италии. Можно рассмотреть следующие варианты:
- «ТомБат» – подходит для помещений, которые выдержаны в стиле шале; они похожи на советские батареи, но внешние характеристики более сглажены; модель МС-140-500, мощность 160 Вт; МС-110-500, 125 Вт;
- «GUARTEC» – батареи устанавливают в комнатах, которые оформлены в стиле «ретро», «прованс»; производитель предлагает широкую цветовую гамму; поверхность радиаторов оформлена изысканным орнаментом; «GUARTEC Merkur», 99 Вт; «GUARTEC Apollo», 180 Вт; «GUARTEC Fortuna», 150 Вт;
- «Konner» – производитель предлагает различные дизайнерские решения; модель «Модерн 500», 150 Вт; «Модерн 300», 120 Вт.
Батареи парового отопления для обогрева помещений
По аналогии с водяным отоплением, где теплоносителем является вода, в паровом, применяется водяной пар. В 19 веке и первой половине 20 века этот тип был доминирующим при обогреве жилья. В настоящее время паровое отопление запрещено для использования в общественных и жилых помещениях.
Однако устоявшееся название «паровое отопление» до сих пор ошибочно применяется для обозначения нынешних систем центрального отопления. В частных домах, где владелец волен поступать по-своему, ограничений на установку парового отопления не существует.
Принципы работы системы парового отопления
Для отопления частных домов используется перегретый водяной пар, который генерируется в паровом котле низкого давления. Пар при своем движении по трубам системы остывает, конденсируясь на внутренней поверхности подающих трубопроводов и батарей парового отопления. В процессе конденсации выделяется 2300 кДж энергии от каждого килограмма пара, что указывает на высокую эффективность отопления паром. Образующийся конденсат (обычная вода) возвращается в котел самотеком либо подается в котел насосом. Цикл повторяется многократно, обеспечивая постоянный обогрев помещения.
В состав основных элементов системы отопления паром входят:
- водонагревательные котлы;
- магистральные трубопроводы;
- обогревательные приборы типа батарей, радиаторов, регистров. Используются чугунные и стальные радиаторы, трубы с пластинчатым оребрением;
- запорная арматура и регулирующие вентили;
- система автоматики.

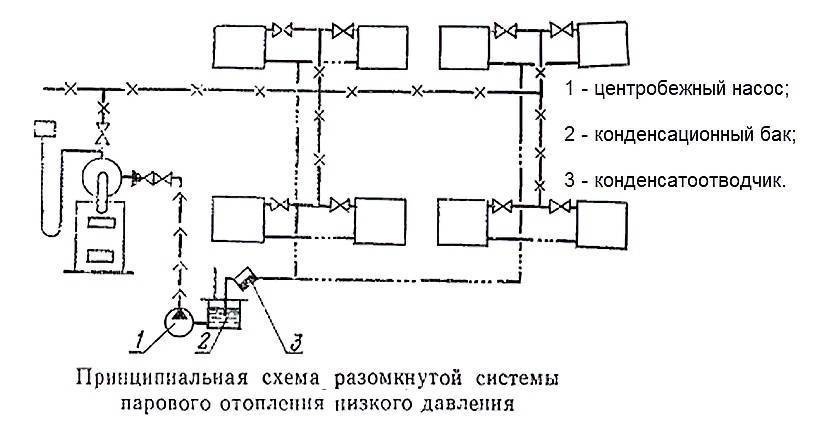

Схема парового отопления жилого дома
По способу возврата конденсата в котел системы парового отопления подразделяются на два вида:
- разомкнутый, при котором конденсат собирается в специальный резервуар и перекачивается в котел;
- замкнутый, когда конденсат самотеком по трубе большого диаметра возвращается в котел.
По аналогии с водяным, различают паровое отопление однотрубного и двухтрубного исполнения.
По величине начального давления водяного пара различают:
- вакуум-паровые системы с давлением менее 1 атм.,
- низкого давления от 1 атм до 1,7 атм и
- высокого давления (до 6 атм).
Преимущества и недостатки
Положительной стороной эксплуатации парового отопления можно считать следующие факторы:
- даже в самое холодное время года разморозка системы не произойдет, что весьма предпочтительно при выборе типа отопления для загородного дома в пользу парового ;
- использование труб меньшего диаметра, чем для водяного. Соответственно, ниже цена радиаторов и трубопроводов;
- отсутствие потерь тепла;
- нет вредных выбросов;
- быстрый разогрев отопительной системы.
Негативной стороной являются:
- слишком высокая температура радиаторов отопления, что может привести к ожогам. Собственно, по этой причине еще в середине 20-го века начали отказываться от эксплуатации паровых систем;
- кроме угрозы ожога при случайном контакте с нагретой свыше 100 градусов поверхностью батареи, серьезную опасность представляют прорывы трубопроводов, которые приведут к более серьезным травмам и порче имущества;
- малый срок службы из-за высокой температуры и сильной коррозии;
- сильный шум при движении пара по трубам;
- отсутствие регулировки температуры;
- сложности монтажа дополнительных магистралей к уже работающей системе.
Область применения
Как уже говорилось, паровое отопление жилых помещений не запрещено для использования в частных застройках. Его также широко используют на предприятиях, где пар вырабатывается для внутренних производственных нужд. Паром обогревают производственные помещения, раздевалки и бытовки, вестибюли и лестничные клетки заводов, теплопункты. Пар собственного производства помогает существенно снизить заводские расходы на оплату тепла в случае его получения от городских теплосетей
Это важно! Необходимо обеспечивать хорошую теплоизоляцию труб и радиаторов, поскольку пар проходит с температурой 1150 С. Исходя из этой цифры, следует подбирать полимерные трубы для применения их в системе парового отопления
Паровое отопление не разрешено устанавливать в жилых домах, административных зданиях, детских и учебных заведениях, больницах.
Система «теплого пола»
«Теплый пол» обретает в последнее время все большую популярность. Зачастую его создают на основе электрического отопления, но при желании можно использовать и водяное. Установка такой системы – процедура сложная и трудоемкая. Под напольное покрытие укладываются полипропиленовые трубы (можно использовать и металлопластик), по которым будет циркулировать горячий теплоноситель.

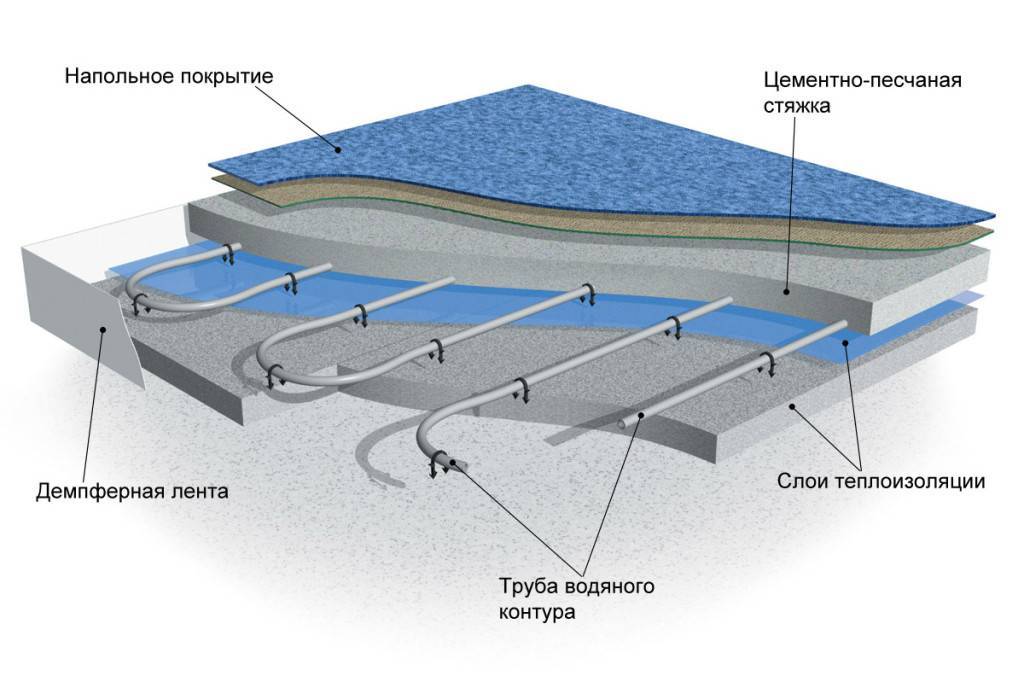

Система «водяной теплый пол»
Также необходимо установить комнатный термостат – с его помощью будет регулироваться температура.
Коллекторная группа
Схема разводки и установки регулятора
Подобная вариация системы «теплого пола» имеет массу достоинств по сравнению с электрической, главными из которых являются низкая стоимость и незначительная энергоемкость.
Необходимое оборудование
Для системы обогрева паром нельзя использовать пластиковые трубы, так как в местах соединений они могут не выдержать давления и начать пропускать пар. Лучше всего если провести своими руками с помощью медных, благодаря тому, что они являются самыми прочными и надежными. К тому же способны переносить высокое давление парового отопления. Соединяются между собой высокотемпературной пайкой. Можно сделать всю схему из нержавеющих или оцинкованных труб, они также прочны и закрепляются друг с другом резьбой. Стальные тоже отлично подойдут, монтируются сваркой, но если производитель не провел специальную обработку металла, то они быстро начнут ржаветь.
Прежде чем выбрать котел для отопления, следует рассчитать требуемую мощность, так, если площадь дома не более 200 м2, то достаточно 25 кВт, для 200-300 м2 – 30 кВт, 600 м2 – 60 кВт. Для кирпичной печи теплообменник можно сделать своими руками, потребуются металлические трубы, стенки которых имеют толщину не менее 2,5 мм, и сварочный аппарат. Работы по сварке труб необходимо провести правильно, чтобы не было щелей. 1 м2 обеспечит мощность, равную 9 кВт. После сборки проверяется качество сварки, залив внутрь воду: если будет течь, она сразу же станет заметной.
Список необходимых элементов для схем с паровым отоплением:
- теплообменник (печь или электрический парогенератор);
- чугунные или стальные радиаторы (для каждого окна) и кронштейны к ним;
- подводящие и отводящие трубы;
- соединители, колена;
- хомуты;
- конденсатоотводчики (чтобы пар не проникал в отводящую трубу);
- вентили для слива и клапаны для выпуска воздуха;
- манометр;
- клапан для уменьшения давления;
- расширительный бачок;
- насос.
Как правильно собрать своими силами?
Сначала составляется подробный план, учитывающий длину труб, расположение котла и всех нагревательных элементов, в том числе кранов, клапанов, поворотов, бачка и так далее. Особенно внимательно продумывается место для кирпичной печи и дров, так как перенести ее будет крайне сложно. Котел встраивается в кладку и устанавливается на месте топки. После этого необходимо провести монтаж радиаторов под окнами, сделать подсоединение отводящих и подводящих труб с теплообменником. Если для отопления выбрана схема естественной циркуляции теплоносителя, то нужно предусмотреть их уклон на 3 мм каждый 1 м. На всех радиаторах следует сделать вентиля для отвода воздуха из системы обогрева. Паровой котел обязательно должен быть снабжен манометром, для проверки уровня давления в трубах.
Также рекомендуется возле каждого радиатора установить запорные краны и в самом начале всей схемы. В конце системы парового отопления необходимо провести установку бака для стека конденсата, с которого под уклоном выводится труба для вывода воды обратно в теплообменник. Для этой цели не советуется устанавливать мембранные расширители, так как они могут выдерживать температуру не более 85°С. Если схема отопления принудительная, то в конце отводящей трубы монтируется насос.
Полезные советы

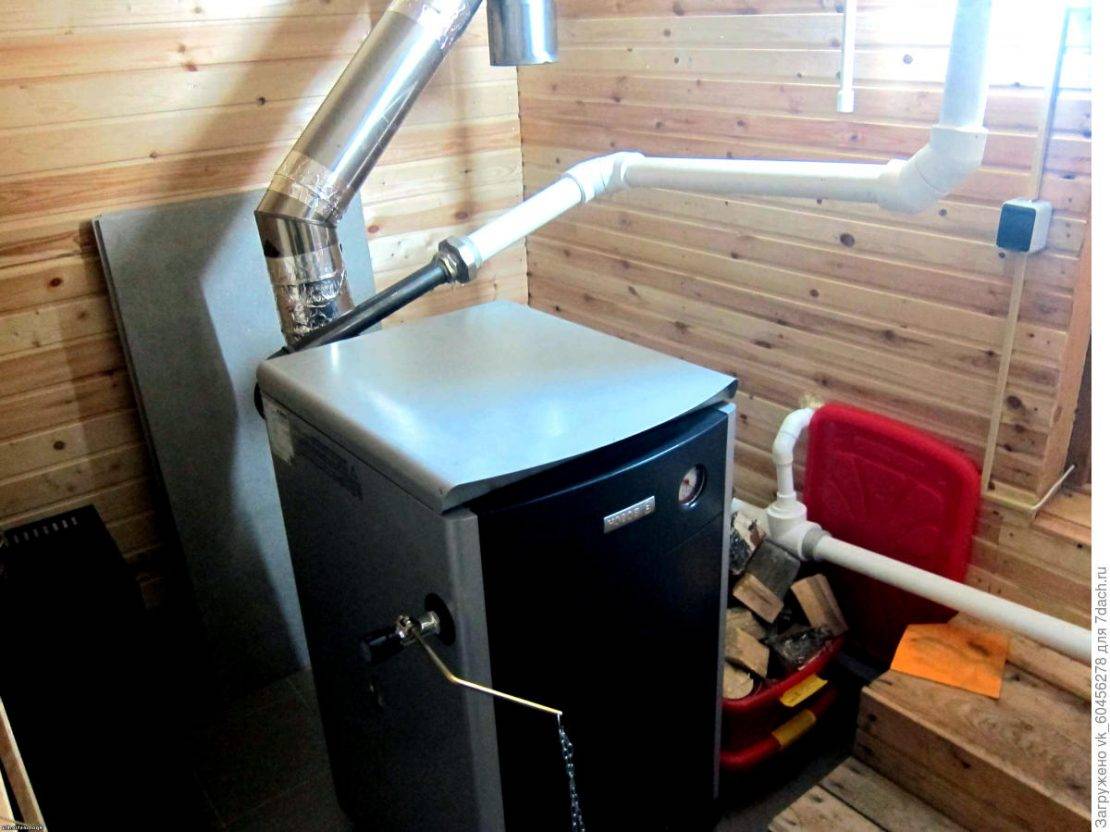

Способ отопления частного дома с помощью кирпичной печи и твердого топлива, как, например, угля и дров, имеет несколько недостатков. В дымоходе будет постоянно скапливаться сажа, поэтому со временем нужно его прочищать, иначе дым пойдет внутрь помещения. К тому же из-за отсутствия тяги трудно разжечь дрова, особенно если они сырые или уголь плохого качества. Если схема системы естественная, то монтаж кирпичной печи следует провести в низшей точки здания с хорошей вентиляцией, чтобы конденсат мог стекать.
Обязательно стоит ставить клапаны для сброса давления, это поможет избежать опасных ситуаций. Устанавливая электрический парогенератор, нужно учесть, что в случае отключения сети прекратится обогрев помещения, для этого рекомендуется иметь аварийный генератор. В деревянных домах также можно сделать паровое отопление, но с соблюдением мер пожарной безопасности и защиты бревен от перегрева. Особенно внимательно стоит отнестись к клееному брусу, так как под воздействием значительных перепадов температур клей потеряет свои основные свойства, что может привести к порче древесины. Стены и потолок в комнате для печи должны быть отделаны только негорючим материалом. Пол для парового котла на твердом топливе лучше сделать из бетонной стяжки.
Дата: 1 июня 2016
Паровое теплоснабжение от печки собственными руками
Чтобы не устанавливать котел отопления для устройства системы парового теплоснабжения и расходовать на это оборотные средства, можно применять имеющуюся в доме печь. Она будет выступать в качестве источника тепла с дешевым твёрдым топливом, к тому же, она не зависит от центрального газо- и электрического снабжения. Парогенератором выступает теплообменный аппарат, который можно сделать под заказ или собственными силами. Минусы печи-парового котла аналогичные, как у печки прямого сжигания или камина: отсутствие возможности точной температурные регулировки нагрева, отсутствие полной пожаробезопасности, и также возможность задымления помещения из-за неверной растопки. Подобным образом, минусов у печи-котла такое же количество, как у обыкновенной, а положительных качеств намного больше.
Паровое теплоснабжение от печки
Прежде чем от печки выполнить паровое теплоснабжение, следует проанализировать теплообменный аппарат на предмет герметичности. Выполнить это можно так: вовнутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а это означает, задействовать данное устройство для системы парового теплоснабжения нельзя.
Для отведения парового теплоснабжения от печки потребуются следующие составляющие:
- Отопительные батареи. Их кол-во должно быть равно числу окон помещения.
- Теплообменный аппарат
- Медные или жестяные трубы для отвода конденсата и паропровода.
- Арматура запорного типа (краны для спуска воздуха, вентили)
- Соединительная арматура: колена, трубные хомуты, фитинги.
- Спайдерные крепежи для отопительных приборов
- Гидравлический затвор
- Редукционно-охладительная установка, благодаря которой пар переводится в состояние жидкости.
- Редуктор чтобы давление сделать меньше изнутри системы.
- Насос для циркуляции принудительного типа жидкости.
- Сварочный инвертор
Перед началом работ, заранее разрабатывается схема подсоединения и трубомонтаж. На чертеже определяется место размещения печи-котла, от которой дальше ложится схема разводки со всеми обязательными элементами подсоединения. Для отапливания площади не более 80 кв.м. подходит однотрубная схема подсоединения отопительных приборов. При этом способе подсоединения конвекторные обогреватели греются постепенно, первый из них крепче прочих. Двухтрубная схема подходит для отапливания помещений больше 80 кв.м. и домов в два этажа. Трубы при этом подсоединены к дизайн радиаторам параллельно. Если предполагается установить систему по принципу гравитационной циркуляции, теплообменный аппарат обязан быть размещен ниже всех дизайн радиаторов и труб под наклонным углом. При этом нужен монтаж насоса для безотказной циркуляции системы для отопления.
После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.
После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.
Методика работ
Стоить учесть, что устройство паровой системы для отопления без демонтажа старой печи нереально. Для того чтобы встроить теплообменный аппарат, нужно устанавливать его вовнутрь камеры сгорания на шаге печные кладки.
Под каждым окном организовываются отопительные приборы, к которым подключают подводящие и отводящие трубы под маленьким уклоном 3мм. Каждый отопительный прибор снабжается краном для спуска воздуха.
Паровое теплоснабжение от печки
Чтобы уберечь систему, перед каждым конвекторным обогревателем и перед всей системой в общем, ставится арматура запорного типа. В начале системы также ставится редуктор охлаждения и редукционный клапан. В конце системы ставится емкость для сбора конденсата с подобным же маленьким уклоном, как трубы. Из него вода перетекает в теплообменный аппарат. Перед печкой ставится насос в системе циркуляции принудительного типа.
Паровое теплоснабжение от печки собственными руками
Чтобы не устанавливать котел отопления для устройства системы парового теплоснабжения и расходовать на это оборотные средства, можно применять имеющуюся в доме печь. Она будет выступать в качестве источника тепла с дешевым твёрдым топливом, к тому же, она не зависит от центрального газо- и электрического снабжения. Парогенератором выступает теплообменный аппарат, который можно сделать под заказ или собственными силами. Минусы печи-парового котла аналогичные, как у печки прямого сжигания или камина: отсутствие возможности точной температурные регулировки нагрева, отсутствие полной пожаробезопасности, и также возможность задымления помещения из-за неверной растопки. Подобным образом, минусов у печи-котла такое же количество, как у обыкновенной, а положительных качеств намного больше.
Паровое теплоснабжение от печки
Прежде чем от печки выполнить паровое теплоснабжение, следует проанализировать теплообменный аппарат на предмет герметичности. Выполнить это можно так: вовнутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а это означает, задействовать данное устройство для системы парового теплоснабжения нельзя.
Для отведения парового теплоснабжения от печки потребуются следующие составляющие:
- Отопительные батареи. Их кол-во должно быть равно числу окон помещения.
- Теплообменный аппарат
- Медные или жестяные трубы для отвода конденсата и паропровода.
- Арматура запорного типа (краны для спуска воздуха, вентили)
- Соединительная арматура: колена, трубные хомуты, фитинги.
- Спайдерные крепежи для отопительных приборов
- Гидравлический затвор
- Редукционно-охладительная установка, благодаря которой пар переводится в состояние жидкости.
- Редуктор чтобы давление сделать меньше изнутри системы.
- Насос для циркуляции принудительного типа жидкости.
- Сварочный инвертор
Перед началом работ, заранее разрабатывается схема подсоединения и трубомонтаж. На чертеже определяется место размещения печи-котла, от которой дальше ложится схема разводки со всеми обязательными элементами подсоединения. Для отапливания площади не более 80 кв.м. подходит однотрубная схема подсоединения отопительных приборов. При этом способе подсоединения конвекторные обогреватели греются постепенно, первый из них крепче прочих. Двухтрубная схема подходит для отапливания помещений больше 80 кв.м. и домов в два этажа. Трубы при этом подсоединены к дизайн радиаторам параллельно. Если предполагается установить систему по принципу гравитационной циркуляции, теплообменный аппарат обязан быть размещен ниже всех дизайн радиаторов и труб под наклонным углом. При этом нужен монтаж насоса для безотказной циркуляции системы для отопления.
После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.
После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.
Методика работ
Стоить учесть, что устройство паровой системы для отопления без демонтажа старой печи нереально. Для того чтобы встроить теплообменный аппарат, нужно устанавливать его вовнутрь камеры сгорания на шаге печные кладки.
Под каждым окном организовываются отопительные приборы, к которым подключают подводящие и отводящие трубы под маленьким уклоном 3мм. Каждый отопительный прибор снабжается краном для спуска воздуха.
Паровое теплоснабжение от печки
Чтобы уберечь систему, перед каждым конвекторным обогревателем и перед всей системой в общем, ставится арматура запорного типа. В начале системы также ставится редуктор охлаждения и редукционный клапан. В конце системы ставится емкость для сбора конденсата с подобным же маленьким уклоном, как трубы. Из него вода перетекает в теплообменный аппарат. Перед печкой ставится насос в системе циркуляции принудительного типа.
