Отзывы о мелкозаглубленном ленточном фундаменте

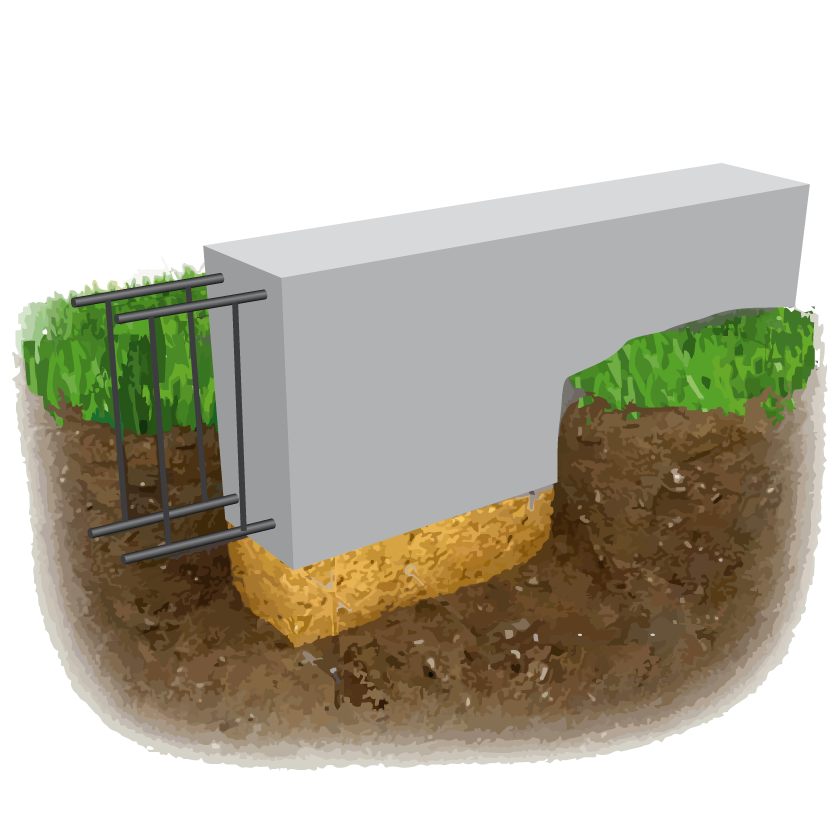

Устройство МЗЛФ

Лента – замкнутый контур, проходящий под несущими стенами здания. Фундамент в плане повторяет периметр дома, Противоположные стороны соединены перемычками.

Постелью для малозаглубленного фундамента служит песчаная подушка толщиной 20–30 см, уложенная на дно траншеи

Важность песчаной подсыпки сложно переоценить:

Подушка является демпфером – амортизирующей прокладкой между бетоном и грунтом.
Подушка – выравнивающий слой. обеспечивает горизонтальное положение пятке фундамента.
Песок – непучинистый грунт, поэтому постель воспринимает и нивелирует все нагрузки, связанные с выталкиванием ленты вверх, на поверхность.

Ленточный фундамент – это бетонная призма, монолит: ее глубина заложения под газобетон составляет 700–800 мм. Три четверти бетона находится в грунте, т.е. ниже нулевой отметки. Над поверхностью почвы призма выступает на 200–300 мм.

Жесткость конструкции обеспечивает объемный сетчатый каркас из стальной арматуры и проволок.

С обеих сторон призмы устраивается песчаная отсыпка. Это слой песка, высота которого равна подземной части бетонной ленты, а ширина – 10–20 см. Назначение у боковой отсыпки – то же, что и у подушки: защита монолитной призмы от давления промерзшего грунта зимой.

По наружному краю ленты делают отмостку – цементированную дорожку, примыкающую к фундаменту и защищающую его от поверхностной влаги.

На верхней горизонтальной поверхности призмы устраивают гидроизоляционную защиту от капиллярной влаги. Это – обязательный элемент, им нельзя пренебрегать. Все минеральные материалы, а газобетон – в особенной степени, активно впитывают воду. Во время эксплуатации здания из-за повышенной температуры стен происходит инфильтрация почвенной влаги. Вода по капиллярам кирпича или бетона способна подниматься на высоту 11 м. В итоге, владелец дома будет жить во влажных помещениях.

Если грунты под зданием насыщены подземными водами, стенки бетонного монолита следует также защитить: для этого по внешнему контуру устраивают отсечную вертикальную гидроизоляцию.

Конструкционным продолжением фундамента может быть цоколь. Это кирпичная стенка, на которую впоследствии будут уложены полы первого этажа.

Устройство сборного и мелкозаглубленного ленточного фундамента, его виды

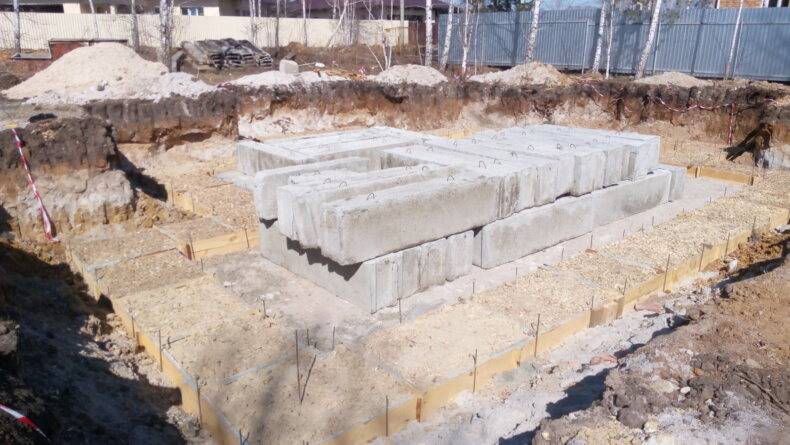

Сборный из блоков фундамент

Мелкозаглубленный фундамент может выполняться в двух видах – монолитном и сборном (блочном). Устройство их, заключается в том, что для изготовления сборного фундамента применяются фундаментные блоки, которые изготавливаются на заводе ЖБИ. В соответствии с ГОСТ размеры этих блоков лежат в пределах:

длина от 900 до 2400 мм;
ширина от 300 до 600 мм;
высота от 300 до 600 мм.

Скорость возведения такого фундамента несколько выше, чем монолитного, это обусловлено тем, что нет необходимости ждать несколько дней пока залитый бетон не наберёт необходимой (проектной) прочности. Но при строительстве фундамента из блоков технология подразумевает применение строительной техники, в частности, крана или манипулятора.

2 Как лучше построить мелкозаглубленный ленточный фундамент?

Самой крепкой и надежной основой является монолит, который, благодаря отсутствию швов в конструкции, обладает самым продолжительным гарантийным сроком «жизнедеятельности» (от 150 лет). Но, у самоделкина всегда возникают проблемы при проектировании данного вида фундамента, ведь правильно определить должную железную «начинку» для бетона, ой, как не просто. Толщина арматуры пропорциональна будущим нагрузкам в системе, а узнать их можно только выполнив ряд сложных математических расчетов. Но, даже правильно подобрав диаметр металлических прутьев, можно ошибиться при их вязке. Неправильная «клетка» в арматурной сетке грозит появлением напряженного участка в фундаменте. Рано или поздно этот изъян нарушит целостность бетона, и в основании появится трещина, что весьма больно ударит по «здоровью» наземной части здания.
Вы значительно упростите себе задачу, выбрав для устройства мелкозаглубленного ленточного фундамента метод бутобетонной кладки. А если недалеко от вашей стройки добывают бут (речной камень), то и основной стройматериал фактически валяется под ногами. Главное, правильно уметь его подобрать:
Бутовый камень – плоский булыжник с примерными размерами 20 см на 30 см (ширина/длина). Все элементы кладки должны быть приблизительно (но, не строго!) одинаковыми.
Для строительства используют только целые образцы без видимых трещин. Так же камни следует тщательно очистить от пыли, песка и грязи.
Проверить качество бута можно по звуку: ударьте по нему молотом и если услышите чистый звонкий звук, то перед вами подходящий материал. Его показатель прочности – 1000 кг/см2.
У каменной бутобетонной кладки нет перевязки швов. Главное, обеспечить свободное «плаванье» бута в бетоне.
Ширина мелкозаглубленного ленточного фундамента подбирается так: по обе стороны будущей стены дома должен оставаться выступ минимум в 6-8 см. Тогда нужный размер бута определяют по соотношению:
Максимальная ширина камня = 1/3 ширины лент основания
Бетонный раствор для работы замешивают по рецепту: цемент/песок/щебень в соотношении – 1/3/5. Смесь должна быть «тяжелой», поэтому выбирают цемент марки М-400 (М-500), щебень – не крупнее 30 мм и песок средней зернистости.
Вода добавляется чуть больше, нежели при стандартной заливке монолита с арматурным каркасом (там пропорция цемент/вода – 1 к 0,68). Смесь должна быть более жидкой, дабы камни смогли спокойно погружаться в нее с «головой».

Расчёт мелкозаглубленного ленточного фундамента

Схема строительства мелкозаглубленного фундамента

Перед началом работ, если нет проекта на строящийся дом, необходимо рассчитать фундамент. Желательно иметь опыт проведения таких расчётов или поручить его профессиональному проектировщику. Но существует упрощённый алгоритм силового расчёта. Для его выполнения необходимо знать полную массу будущего дома. В случае если существует смета или спецификация, то подсчитать вес всех строительных материалов на калькуляторе не составит труда. Посмотрите съемку фундамента на фото.

При расчёте фундамента необходимо учитывать:

массу дома, с учётом веса стен, кровли и пр.;
полезная нагрузка – мебель и пр.;
снеговая и ветровая нагрузка.

Просчитав, таким образом, вес дома, с учётом всех нагрузок необходимо внести 30% поправку на полученные цифры, то есть если чистый вес дома с учётом нагрузок составит 25 тонн, после введения поправки появится искомое число – 32,5 тонны. Вместе с массой дома необходимо учитывать и несущую способность грунта на месте строительства. Эти данные находятся в СНиП 2.02.01–83. И последний параметр — это глубина промерзания грунта. Совокупность всех полученных данных и даёт ответ на вопрос, каким параметрам должен соответствовать фундамент.

Кроме силового расчёта фундамента, необходимо рассчитать потребное количество материалов – цемента, песка, арматуры. В принципе все эти данные должны содержаться в проектной документации. Если таковой нет в наличии, то достаточно провести несколько простых арифметических расчётов и добавить поправочный коэффициент, таким образом, можно рассчитать количество бетона и арматуры. Исходя из этого, вы сможете понять, как правильно поставить дом на участке.

Технология возведения

Сначала снимают слой плодородной почвы. Затем намечают очертания будущего строения при помощи колышков и натянутой между ними веревки. Разметка должна соответствовать проекту, поэтому лучше лишний раз все перепроверить. Далее по разметке делают траншею глубиной 70 см. Работы проводят так:

начинают копать с самого низкого угла;
плоскость по горизонтали выравнивают по низкому углу;
стены формируют в вертикальном положении;
устанавливают подпорки на стены, чтобы земля не осыпалась.

Эти советы обязательны к применению

Даже при твердом грунте рекомендуется использовать подпорки: одно неосторожное движение – и землю придется копать заново. Только основание стены будет расформировано

Пользователи часто ищут:

Бетон для фундамента
Приготовление известкового раствора

Если запланировано возведение жилого помещения, то лучше произвести расчет основания у специалиста, который учтет все параметры.

Этап 1 – формирование подушки

Далеко не везде грунт твердый. Особенно в средней полосе страны. Поэтому требуется его дополнительное укрепление.

Этой вибрационной машиной нужно пройти у края стен траншеи. Если агрегат вязнет в земле, то грунт придется менять и утрамбовывать. Работа трудоемкая и потребует больших вложений, поэтому на сухих песчанистых почвах лучше воздержаться от строительства на мелкозаглубленном основании.

Устройство подушки фундамента:

дно траншеи выстилают геотекстилем;
насыпают слой песка – 5-10 см;
укладывают гравий высотой 10 см.

Геосинтетический материал обеспечивает:

защиту от влаги;
противодействие корням растений.

Перепады температуры не сказываются на фундаменте – деформация минимальная и в рамках допустимых значений. Благодаря водоотталкивающим свойствам геотекстиля сооружение не испытывает негативных воздействий атмосферных явлений.

Высота насыпи над геосинтетиком зависит от типа грунта – на песке достаточно 20 см, а если почва глинистая, то понадобится 50 см.

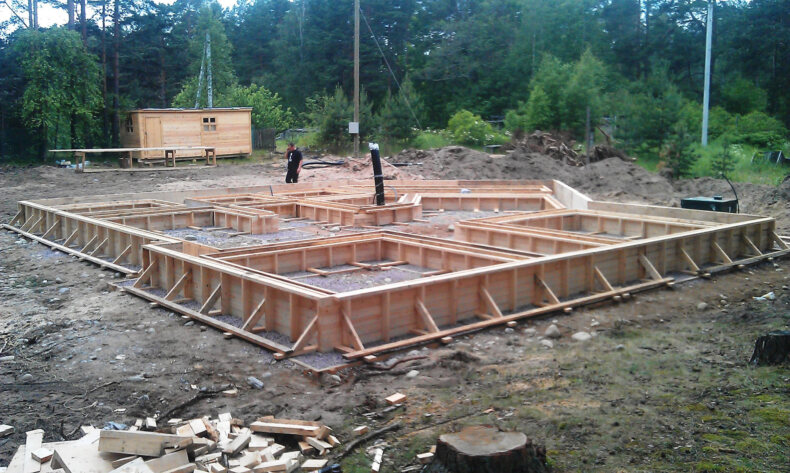

Этап 2 – опалубка

Для опалубки потребуются доски 10 на 2 см. Из них формируют стойки. Для строительства каркаса нужны бруски 5 на 5 см, которые устанавливают на расстоянии 60 см друг от друга в вертикальном положении. Далее на них прибивают доски. Деревянные материалы фиксируют при помощи гвоздей или саморезов.

Внутри опалубки наносят разметку, до уровня которой производится заливка.

Этап 3 – монтаж арматуры

Использование металлических стержней позволяет увеличить прочность фундамента и снизить расход бетона. Для формирования армированного пояса понадобится уложить 5 прутков в 2 яруса – нижний и верхний.

Размеры используемой арматуры:

продольная – 12 мм;
поперечная – 20 мм.

Расстояние между продольными прутками – 15 см. Стержни укладывают перпендикулярно, а углы связывают при помощи проволоки. Для удобного формирования армированного пояса желательно подложить под прутки куски пластиковых труб. Подойдут кольца длиной 5 см.

Использование сварки для скрепления стержней исключено. Причины:

место шва – это потенциальная зона для развития коррозии;
сваренные участки закаляются и теряют параметры на растяжение – пруток может лопнуть.

В результате этих явлений в фундаменте со временем появятся трещины. Это приведет к разрушению участка, а затем всей конструкции, поскольку исправить недочет невозможно.

Итак, мелкозаглубленный ленточный фундамент построить несложно, при этом применение дорогостоящего оборудования не потребуется. Такое основание отвечает всем запросам рынка частной застройки. Преимущества конструкции обеспечили его широкое применение.

Какова цена монолитного МЗЛФ для дома?

Застройщики, предпочитающие доверять специалистам, уделяют особое внимание расценкам на проведение фундаментных работ

Здесь важно учитывать, что уважающая себя строительная фирма не будет оглашать стоимость своих услуг по телефону только исходя из заявленных вами размеров дома. Смету заказа специалист составит после изучения участка и проекта

Обычно расходы на закладку основания включают несколько статей:

Смету заказа специалист составит после изучения участка и проекта. Обычно расходы на закладку основания включают несколько статей:

Стоимость материалов.
Подготовка и планировка участка.
Земляные работы по рытью канавы.
Установка опалубки и изготовление армирующего каркаса.
Заливка бетонного раствора.

Средняя стоимость ленточного основания мелкого заглубления составляет от 2 600 до 3 000 рублей за погонный метр. Это несколько дороже, чем свайный фундамент, но несмотря на это большинство выбирает ленту. Чтобы быстро определиться в ценах в зависимости от периметра постройки без учета простенков достаточно воспользоваться таблицей. Приведенные цифры довольно приблизительны, потому что в окончательных расчетах учитываются ширина и высота ленты. Большинство строительных компаний включают в смету все расходы по доставке материалов на участок.

ГДЕ И КОГДА МОЖНО СТРОИТЬ МЗЛФ

ПУЧИНИСТОСТЬ ГРУНТОВ. Чем меньше риски подвижек грунтов, особенно неравномерных, тем лучше для целостности МЗЛФ. Поэтому такой фундамент лучше всего строить на непучинистых, мало- и среднепучинистых грунтах (скальный грунт, слежавшаяся плотная глина, полутвёрдые и среднепластичные глины, пески) либо на плотных пучинистых грунтах (мягкопластичные глины) с низким уровнем грунтовых вод (УГВ) и малым риском их обводнения от паводков, задержки осадков. Не стоит строить его на влажных пучинистых грунтах (глины), на неравномерных по составу грунтах, на грунтах с высокой сжимаемостью (органических типа торфяников), при неоднородных по составу грунтах (вклинивания разных грунтов), при риске увлажнения, особенно неравномерного.

НЕСУЩАЯ СПОСОБНОСТЬ ГРУНТОВ. МЗЛФ предпочтительно строить на твёрдом или плотном слежавшемся грунте. Допустимо строительство на мягком или сыпучем грунте, но в этом случае ленточный фундамент устраивают поверх монолитной железобетонной подушки. Нельзя строить фундаменты этого типа на пористых сжимаемых грунтах, таких как илистые или торфяные.

ОДНОРОДНОСТЬ ГРУНТА. МЗЛФ больше всего страдает от неравномерных подвижек грунтов. Если под будущим домом несколько видов грунтов с разными характеристикам при замерзании или увлажнении, то лучше выбрать другой тип фундамента.

ХИМИЧЕСКИЙ СОСТАВ ГРУНТОВ. Бетон может разрушаться так же, как и железо. Ему могут вредить как кислые почвы (чернозём, торф), так и щелочные (гипсосодержащие). Лучший способ защиты бетона в агрессивных грунтах – полная его гидроизоляция.

УРОВЕНЬ ГРУНТОВЫХ ВОД. Чем больше воды в грунте, тем сильнее он расширяется при замерзании. Поэтому МЗЛФ – фундамент для мест, где грунтовые воды залегают глубоко, как минимум на 1 м (для глины) глубже зоны промерзания зимой.

РЕЛЬЕФ МЕСТНОСТИ. Дом на МЗЛФ не стоит ставить ближе 12 м к сильному уклону рельефа или ближе 1/3 высоты уклона. Под горой дом не должен быть ближе к уклону, чем на 1/2 высоты уклона, либо не ближе 4,5 м к нему. На уклонах основание МЗЛФ должно быть в горизонте, либо его делают ступенчатым.

БЛИЗОСТЬ К КРУПНЫМ ЛИСТВЕННЫМ ДЕРЕВЬЯМ строители обычно не принимают в расчёт. Крупное дерево не должно находиться близко к фундаменту – расстояние должно быть больше высоты дерева, а роща – не ближе полутора значений высоты деревьев. При строительстве на пластичных глинистых грунтах близость к деревьям может сыграть злую шутку: летом лиственные деревья интенсивно удаляют влагу из почвы, и глины могут уменьшаться в объёме. Если же дерево погибает или его спиливают после строительства, насыщенность глин влагой увеличивается, что приводит к увеличению объёма грунта.

СЕЙСМИЧЕСКАЯ ОПАСНОСТЬ. В зонах с землетрясениями силой до 7 баллов можно строить обычные монолитные железобетонные мелкозаглублённые фундаменты.

Глубина промерзания грунтов

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

По этой карте можно примерно определить уровень промерзания грунтов в регионе

Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.

Формула расчета глубины промерзания

Dfn — глубина промерзания в данном регионе,

Do — коэффициент, учитывающий типы грунта:

для крупнообломочных грунтов он равен 0,34;
для песков с хорошей несущей способностью 0,3;
для сыпучих песков 0,28;
для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

Расчет промерзания грунта будет таким:

Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.

Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент

Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.

В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

Земляные работы

Строительной нитью вымеряем контуры фундамента, нить закрепляем на вбитые в землю куски арматуры. Проверяем диагонали, в том числе диагонали всех комнат – точность до сантиметра, и… поехали!

Рытьё траншеи было начато, когда проливных дождей еще не было. Мелкой мороси бояться не надо, это не помеха, размывать грунт не будет. Ширина траншеи должна быть не менее 30см. Опалубка будет чуть шире или такая же.

Углубление на самом высоком участке площадки мы сделали в 85см. Соответственно, углубление на самом низком участке составило около 40-45см. Высота выступающей части фундамента над землёй должна быть не менее 30см в самом высоком месте участка. У нас получилось 35-40см, а вообще, чем больше эта величина, тем лучше – суше будет внутри дома.

Поскольку уклон участка у нас (40см) был меньше максимальной глубины траншеи (85см), то его можно назвать «малым». Однако он был, и посему мы задались вопросом «пучения» фундамента. Далее все работы мы вели исходя из этой разницы высот

Если на вашей строительной площадке уклон больше, то земляные работы будут абсолютно другие, и даже опалубка будет строиться другая, обязательно обратите на это внимание. Если участок идеально ровный, то вам повезло – земляных работ будет гораздо меньше

На самом низком участке строительства высота фундамента над землей у нас была на 40см выше, чем на верхнем. Поэтому пришлось после заливки фундамента выравнивать это разницу – подсыпать глину и снаружи, и внутри дома, чтобы площадка вокруг фундамента была практически ровной. Все равно после зимы оказалось, что пучение произошло на величину примерно 1см. Что поделать, таковы недостатки самостоятельного строительства.

Рис.3 Схема-пояснение: опалубка и траншея при малом уклоне (40см) (масштаб не соблюдён)

Это была первая часть земляных работ, сделанная до заливки бетона. Вторая часть была уже после заливки, однако уже перед первой частью, то есть рытьём траншеи, стоит заблаговременно продумать такой вопрос: куда складировать вынутый грунт? Надо обязательно растаскивать в отдельные кучи плодородную землю, чистую глину и смесь глины с землей. Плодородную землю, естественно, можно пустить потом для огородных нужд (в компост, на грядки и пр.). Не забудьте, что в целях противодействию пучению почв при малом уклоне засыпается как внешняя сторона МЗФЛ, так и пространство под домом до одного уровня (у нас, напомню, это величина 35-40см). Для этих целей вполне подойдет смесь земли с глиной. А вот глину целесообразнее пустить на отмостку. Чем толще будет слой глины, тем лучше. В будущем отмостку можно будет отделать плиткой или просто залить бетоном, но позаботиться о нужном уклоне отмостки и сделать её на первый год хотя бы из глины нужно обязательно!

Рис.4 Схема-пояснение: как выравнивать площадку снаружи и внутри дома (масштаб не соблюдён)

Итак, заштрихованная цветным карандашом площадь внутри дома засыпается смесью почвы с глиной, а снаружи – глиной. Теперь опалубка возвышается над землей везде равномерно – на 35-40см и снаружи, и внутри дома. Эту часть земляных работ мы делали спустя три недели после заливки, хотя можно и раньше, сразу после снятия опалубки.

Что следует принимать во внимание при строительстве МЗЛФ

Очень важным фактором является тип грунта на участке. Дело в том, что на грунтах органического происхождения и на глине строительство мелкозаглубленного ленточного фундамента запрещается.

Не меньшее значение имеет уровень грунтовых вод. Очень близкое их расположение может стать причиной быстрого разрушения бетонной ленты мелкого заложения.

Рельеф местности определяет степень сложности возведения мелкозаглубленного фундамента. При сильном перепаде высоты лучше возвести фундамент другого типа. Ранее мы подробно писали об устройстве фундамента на склоне.

Определение величины заглубления фундамента

Выбор глубины для закладки фундамента начинается с расчета глубины промерзания земли на участке при учете режима отопления. Вычисления проводят с использованием формулы:

Df = k × Dfn, тут:

Dfn – нормативный показатель глубины промерзания
Df – расчетный показатель глубины промерзания
Kn – коэффициент, соотносящийся с режимом отопления строения (по СНиПу 2.02.01-83)

Потом определяют свойства почвы непосредственно на месте закладки основания. Достаточно выкопать шурф и взять образцы грунта.

Грунт можно выбрать даже после самостоятельного (но тщательного) изучения в поле. Достаточно взять землю в ладони, размять, скатать шнуром, попробовать сделать из него кольцо и посмотреть на результат: целое кольцо говорит о глинистой почве, распадающееся – о суглинке, рассыпающееся в процессе сворачивания – почва, скорее всего, из супеси. Но самый оптимальный метод – обратиться к специалистам.

Потом определяют, на какой глубине проходят грунтовые воды – для этого бурят отверстие глубиной до 3 метров, опускают в него трубу из металла или пластика, измеряют уровень воды в разную пору года – тут важно понять, способна ли вода подняться выше 2 метров до уровня промерзания земли. Полученные данные позволяют определить, какой глубины делать ленточный фундамент

Обычно для вычислений используют таблицу 2 СНиП 2.02.01-83. При условии, что уровень грунтовых вод расположен на 2 (и более) метра ниже границы промерзания земли, фундамент закладывают на определенную глубину в соответствии с типом грунта

Полученные данные позволяют определить, какой глубины делать ленточный фундамент. Обычно для вычислений используют таблицу 2 СНиП 2.02.01-83. При условии, что уровень грунтовых вод расположен на 2 (и более) метра ниже границы промерзания земли, фундамент закладывают на определенную глубину в соответствии с типом грунта.

Оптимальная глубина фундамента:

Гравелистые, средние/крупные пески – 50 сантиметров
Мелкие пески, супеси – минимум 50 сантиметров
Суглинки, глины, грунты крупнообломочные – минимум 0.5 Df

В случае, когда грунтовые воды расположены ближе 2 метров к границе промерзания Df, основание проектируют на глубине минимум величины Df.

Характеристики – конструктивный принцип действия

Мелкозаглубленный ленточный фундамент или просто МЗЛФ по
способу укладки похож на своего собрата, однако имеет важные отличия:

глубина закладки фундамента до 700 мм;
располагается над зоной промерзания почвы;
предназначен для обустройства на вспученных (пучинистых)
грунтах.

Главная особенность мелкозаглубленного ленточного фундамента
заключается в том, что он дает возможность нивелировать морозное пучение
грунта. Это связано с тем, что несмотря на общую жесткость конструкции МЗЛФ,
вместе с весом всего строения, движется вверх-вниз в зависимости от времени
года. Поскольку фундамент углублен не сильно, а смещается равномерно, то,
следовательно, он не разрушается от таких колебаний.

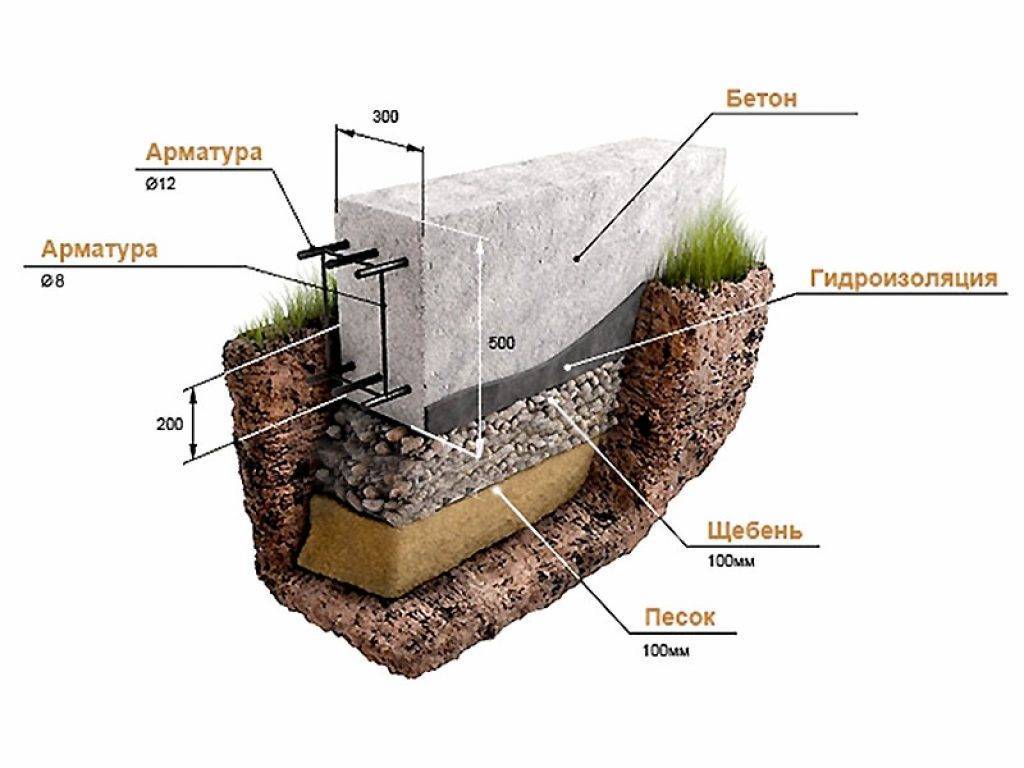

Схема устройства мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент – схема

Песчано-гравийная подушка
Лента фундамента
Слой гидроизоляции
Вертикальная (или обмазочная) гидроизоляция
Арматура (диаметр 12)
Арматура (диаметр 8)
Цоколь
Стена

Глубина заложения фундамента

Чтобы правильно запроектировать опору под здание, необходимо подобрать глубину заложения. Для данного типа ленты она практически на всей территории страны будет выше, чем глубина промерзания почвы, что повышает риск повреждения конструкции силами морозного пучения.

Морозное пучение — это явление, когда вода в почве замерзает и увеличивается в объеме. При этом лента фундамента деформируется и подвергается дополнительным нагрузкам. По конструкции начинают идти трещины. Именно поэтому выше было сказано о том, что мелкозаглубленный фундамент преимущественно используется для непучинистых грунтов.

Таблица расчетной глубины заложения фундамента

Глубину заложения определяют в зависимости от промерзания, которое высчитывается по СН «Основания и фундаменты» или находится по таблицам. Минимальная глубина заложения:

при промерзании на глубину менее 2м — 50см;
при промерзании менее 3м — 75см;
при промерзании более 3 м — 100см.

Также важно учитывать расположение грунтовых вод. Если вода располагается ближе, чем на 2 мера от предполагаемой отметки подошвы, а на грунты на участке относятся к глинистым, суглинистым, супесям, мелким или пылеватым пескам, правильно будет сделать выбор в пользу заглубленного фундамента с дренажной системой

Это вызвано повышенной пучинистостью такого типа грунта.
