Душевые кабины Erlit (Эрлит)

Модельный ряд

Продукция компании Erlit классифицируется на несколько модельных групп:

Душевая кабина Erlit Elegance

• Premium. В данной категории представлены лишь 6 моделей. Это – особая серия душевых кабин, имеющих стойку, выполненную из алюминия, прозрачное/матовое с рисунком усиленное стекло (около 6 мм), а также строго прямоугольную форму.
• Eclipce. Продукция, представленная в данной категории, относительно недавно появилась на рынке. Душевые кабины из этой категории имеют тонированное относительно тонкое (около 4 мм) стекло и форму 1/4 круга. Все модели из серии Eclipce имеют стандартный размер конструкции – 900х900 мм.

Технические характеристики

Душевые кабины Erlit представлены внушительным модельным рядом (более 100). При разработке моделей изучалось мнение пользователей, торгующих организаций, мастеров сервисных центров.

По форме кабины могут быть угловые, асимметричные, прямоугольные. Габариты: от 80×80 см до 90×90 см (асимметричной модели 110×80), максимальная высота 220 см. Часть кабин снабжена крышей (куполом), поэтому нужную высоту подбирают индивидуально. Некоторые модели оборудованы задней зеркальной стенкой, имеют сиденье.

регулируемым креплением

Поддоны: низкие, средние, глубокие. На изготовление идет высококачественный акрил. Использование новейших технологий исключает ребристость поддона внутри. Внешняя сторона поддона армирована специальными полимерами. Это придает ему жесткость и предохраняет от появления трещин.

Каркас собран из оцинкованного железа, которое не подвержено коррозии. Внешний периметр поддона снабжен непрерывным бортиком и профилированными сливами. Это гарантирует отсутствие протечек воды. Дно рифленое, не скользящее. Выдерживают вес до 150 кг. Поддон высотой 50 — 60 см позволяет принимать полноценную ванну.

Стекло для корпуса и створок толщиной 5 мм закаливают по специальной безопасной технологии. Его прочность превосходит листовое стекло в 5 раз. Ему не страшны перепады температур при использовании парогенератора или контрастного душа. Выдержит оно и случайный удар средней силы. При более сильном воздействии, стекло покроется мелкой сеткой трещин. Чтобы стекло разбилось, нужен мощный удар. И даже тогда, оно рассыплется как автомобильное стекло: на осколки без зазубренных острых краев. Цвет стекла матовый, прозрачный, тонированный или с голубоватым оттенком.

Двери раздвижные; снабжены магнитным дверным замком и боковыми резиновыми уплотнителями.

Освещение светодиодное: точечная подсветка «лунный свет» на гидромассажной стойке, верхний «лунный свет».

Наличие опций душевой кабины зависит от модели и цены:

• турецкая баня (парогенератор);
• гидромассаж спины, ног;
• хромо- и ароматерапия;
• FM радио;
• телефон;
• система вентилирования;
• зеркало.

В комплекте предусмотрены полочки, дозаторы. Панель управления — электронная.

Способы монтажа и подключения

Душевые кабины, боксы и поддоны Erlit монтируются стандартным способом. Сифоном они соединяются с канализацией, а подвод воды осуществляется по тому же принципу, что и обычные краны для умывальника или ванны.

Сама установка кабины тоже не требует специальных знаний или навыков. Ее можно осуществить самостоятельно, тем более что к каждой модели прилагается инструкция по эксплуатации и установке.

Самое главное – это устойчиво поставить кабину на регулируемые по высоте ножки на одном уровне. Сам каркас тоже можно прикрепить к стене для большей прочности. Краны, шланг и лейку для душа дополнительно покупать не требуется, они входят в комплект поставки. Их довольно просто собрать и прикрепить к соответствующим отверстиям внутри кабины. То же самое касается и сифона – он есть в комплекте.

Виды душевых кабин Erlit

Основные типы продукции, представленной на сайте, следующие:

• кабины (гидромассажные и обычные);
• боксы;
• уголки;
• поддоны.

Первые две категории принципиально не различаются между собой. Главной их особенностью является обширный функционал всей конструкции. Большинство из них оснащены опциями гидромассажа и тропического душа. Далее, по необходимости, можно подбирать варианты с матовым или прозрачным стеклом, с крышей или без, с подсветкой, встроенным радиоприемником. Стекло всегда используется только ударопрочное и термически закаленное.

Душевые уголки – это более легкая конструкция. По сути, она состоит только из стойки для крепления лейки, крана и стеклянного ограждения. Поддон в таких инсталляциях не предусмотрен, так как слив для воды монтируется прямо в полу, облицованном керамической плиткой, также, как и стены. То есть функции выполняются те же, но уголок смотрится менее громоздким, что особенно актуально для маленьких помещений под санузлы.

Разнообразие поддонов ограниченное. В основном они низкие, с небольшим бортиком или без него. Форма либо квадратная, либо четверть круга.

Особенности душевой кабины Erlit

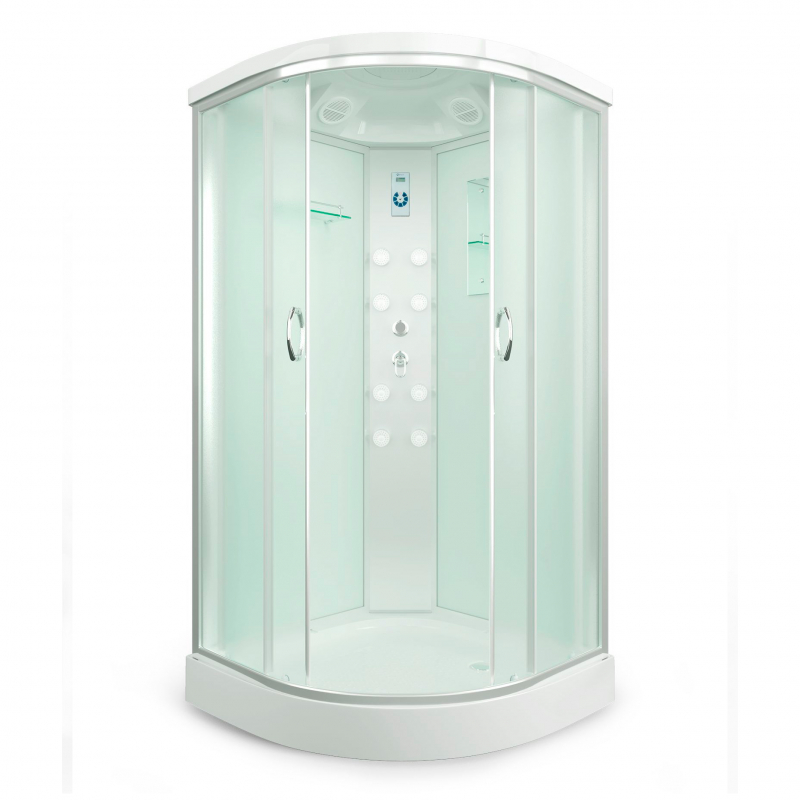

Душевая кабина ERLIT

Компания Erlit занимается производством душевых кабин, боксов и поддонов. Материалы и их сочетания применяются самые разные: акрил, пластик, стекло, хромированные элементы и прочее. Ассортимент продукции очень широк. Это позволяет подобрать установку, подходящую не только по дизайну и функционалу, но и по ценовой категории.

На сегодняшний день производитель предлагает 2 коллекции душевых кабин Miami и New York.

Это инсталляции с функцией гидромассажа. Кроме этих двух коллекций, среди продукции представлены и другие модели кабин и душевых боксов. Они различаются по следующим характеристикам:

• форма корпуса (квадратная, прямоугольная, четверть круга и т.д.);
• размеры;
• высота поддона;
• размещение опции гидромассажа (в стенках или в основании кабины);
• тип управления;
• наличие функций тропического душа, турецкой или финской бани и т.д.

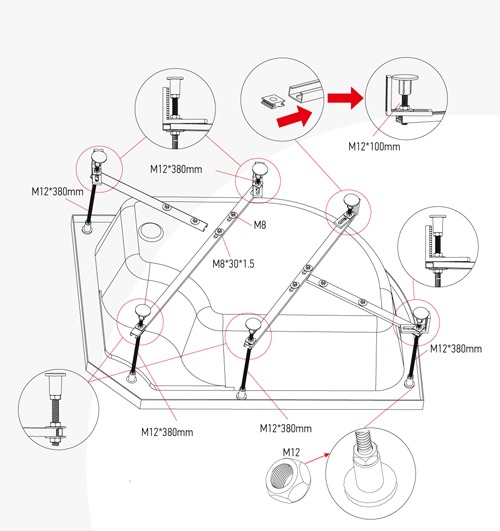

1.Сборка, установка поддона

Внимание этот шаг нужно выполнить в случае покупки вами поддона в разобранном виде

Правила сборки поддона

1. Соблюдайте расположение деталей по размерам, размещению и креплению согласно схемы.
2. Крепеж для монтажа поддона находиться в отдельном пакете в коробке с комплектацией кабины.
3. Ножки поддона регулируемые, установите их с помощью правильного уровня поддона
4. Железный профиль укладывается разрезом к поддону
5. Сверлите экран, убедившись в его правильной ориентации относительно поддона и пластиковых уголков крепления.

Поместив поддон душевой кабины в место для монтажа, с помощью уровня расположите его строго горизонтально.

Убедитесь, что все ножки надежно прикручены к основанию поддона. Вставьте шланг слива в отверстие для слива, обработайте его силиконовым герметиком.

Установите на поддон сифон. Проверьте фиксацию комплектующих поддона. Выровняйте уровень поддона при помощи регулировки ножек.

При необходимости снимите переднюю панель для обеспечения доступа к установке слива сифона в отверстие канализации в конце установки кабины.

Гарантия

Срок эксплуатации душевой кабины ERLIT составляет 10 лет, в течении этого срока производитель предоставляет возможность приобретения запасных частей.

На душевые кабины ERLIT и её комплектующие устанавливается гарантия производителя 12 месяцев с даты продажи, и 24 месяца с даты продажи при монтаже изделия сотрудниками авторизированных сервисных-центров (кроме оборудования установленного в местах общественного пользования).

Внешний вид и комплектность изделия должны быть проверены покупателем в момент получения изделия в разобранном виде, в дальнейшем претензии по внешнему виду и комплектности не принимаются.

Гарантия не распространяется на недостатки товара, которые возникли вследствие обстоятельств, за которые не отвечает изготовитель, в том числе:

• на изделия, нарушения товарного вида которых вызваны повреждениями, при перемещении изделия после момента передачи покупателю, не квалифицированной установки или ремонта изделия не уполномоченными лицами.
• на неисправности, которые вызваны не зависящими от производителя причинами, такими как перепады давления в водопроводных и электрических сетях, коррозией труб и качества водопроводной воды. Во избежание подобных случаев производитель настоятельно рекомендует устанавливать при монтаже кабины редуктор давления, фильтр механической очистки и устройство защитного отключения (УЗО)
• при повреждениях, вызванных стихийными бедствиями.
• нарушением правил эксплуатации кабины.
• на случаи повреждения, вызванные использованием средств по уходу, содержащие агрессивные химические или абразивные вещества, не предназначенных для данного изделия.

Для проведения гарантийного обслуживания покупатель обязан обеспечить свободный доступ к кабине.

Как видите, все душевые кабины торговой марки Эрлит, собираются примерно одинаково. Будь то угловая кабина, или прямоугольная, порядок сборки у них похож, даже схема подготовки места под душевую кабину у них похожи.

Скажем больше, все душевые кабины Китайского производства собираются идентично. Можете посмотреть как собираются душевые кабины Ниагара и сравнить, что они тоже примерно так же собираются.

Идеальных душевых кабин для сборки почти нет, поэтому не бойтесь, если у вас что-то не будет подходить, или что-то надо подпилить, подогнать, это нормальная ситуация для всех душевых кабин, особенно Китайских.

Советы профессионалов

Для придания конструкции жесткости, саморезы в большинстве моделей заменены на болты и гайки. Шланги, при установке, проворачиваются на гайке, даже если выжать гайку. Вывод: выжимать без фанатизма.
Продлить срок службы кабины поможет использование фильтра тонкой очистки воды и защитное устройство отключения.
Завершение сборки. Прежде, чем монтировать центральную стойку, рекомендуется собрать всё и наживить внизу двумя шурупами. Только потом стянуть стойку и окончательно закрепить крышу

Это поможет избежать перекоса.
Внимание, опасайтесь подделок! Недобросовестные производители дешевых китайских фабрик добавляют при армировании в состав воду и мел, что категорически запрещено. Вода высыхает через время, образуя пустоты между армирующим слоем и листом АБС

Отличить подделку просто: нужно встать в поддон. Если раздастся характерное потрескивание — это некачественный товар.

Сборка ассиметричных душевых кабин Erlit

Ассиметричные душевые кабины торговой марки Эрлит, собираются примерно так же как и угловые душевые кабины этой марки.

Ниже мы рассмотрим инструкцию по сборке ассиметричных душевых кабин Эрлит, на примере душевой кабины Erlit 5512, но по этой же инструкции можно собрать все ассиметричные душевые кабины Erlit, например Erlit 3512.

Общая схема сборки

На момент монтажа кабины, все ремонтно-отделочные работы в помещении должны быть в строгом порядке завершены.

При монтаже стекол, будьте внимательны. Не ставьте стекла на кафельный пол без защитного картона. Избегайте ударов и падения стекол на угол.

Перечисленные далее шаги показывают принципиальную сборку кабины.

В зависимости от размера помещения, коммуникаций, порядок шагов может отличаться.

Монтаж кабины должны осуществлять два специалиста.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509.

Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
• Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
• Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
• Максимальная нагрузка на поддон 210 кг.
• Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
• По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

• Использовать кабину не по назначению
• Устанавливать кабину на улице
• Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
• Находиться в душевой кабине вдвоем
• Вставать на край поддона
• Использовать кабину людям с боязнью замкнутого пространства
• Использовать кабину детям и пожилым людям без присмотра близких
• Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видеоhttps://www.youtube.com/watch?v=GFYiLuBl0bo

Рекомендации покупателю

• Это изделие предназначено для бытового использования внутри помещений.
• Элементы упаковки (пластиковые пакеты, металлические скрепки) могут быть потенциально опасны для детей, поэтому сразу же после установки кабины уберите их в недоступное место.
• После вскрытия упаковки необходимо проверить комплектность и целостность изделия.
• Всегда вынимайте вилку из розетки или отключайте электричество на вашем щитке перед операциями по уходу за кабиной.
• Регулятор подачи воды при открытии должен находиться в среднем положении во избежание температурного шока.
• Очистка душевой кабины должна производиться мягкой тканью или губкой при помощи специальных жидких моющих средств.

Сборка и монтаж

4510ТР-С4целостность упаковкикачество деталей,

Комплекты крепежа упакованы в отдельные пакеты и промаркированы. Точно подогнанные детали обеспечивают плотное прилегание. Максимальная часть соединений выполнена на заводе. Для удобства все монтажные детали находятся в одной коробке. Содержимое коробки можно сверить с данными в паспорте (стр. 7). Внимательное изучение инструкции — залог качественной сборки. В монтаже должны участвовать не менее 2 человек.

Поддон. При установке сифона на поддон, обеспечить расстояние 7−5 см от его нижней части до ввода в канализацию. Сифон имеет гидрозатвор с удобным запорным механизмом. Подпятники (ножки) поддона регулируются, что позволит выставить правильный уровень.

Алюминиевый каркас (две дуги и два вертикальных алюминиевых профиля) — остов переднего остекления кабины. Предварительно устанавливаются по 4 отбойника двери на каждую дугу. Отбойники не дают дверям биться о заднюю стенку. Дуги различаются, монтировать их надо строго в соответствии с наклейками, которыми они снабжены. Дуги (верхняя и нижняя) крепятся к вертикальным профилям.

Задние стенки снабжены фабричным полым силиконовым уплотнителем. Это исключает необходимость промазывания стыков кабины герметиком. При стягивании деталей, он надежно уплотняет места соединений. Перед установкой задних стенок на поддон, на них закрепляются все навешиваемые детали. К предварительно собранным задним стенкам, крепится каркас. С какой двери начать: правой или левой, не имеет значения (для этой модели).

закрепить его симметрично.

Крыша. Устанавливаются трансформатор, верхний душ с втулкой, динамик и вентилятор. Ошибиться невозможно: каждой детали соответствует свое углубление. Лампа освещения смонтирована фабрично. Внутреннее напряжение сети кабины составляет 12 вольт. Шланг подводки надежно крепится к верхнему душу. Подключаются разъемы пульта управления к следующим устройствам: динамику, вентилятору, верхней лампы освещения, «лунному свету» на центральной стойке. Разъемы промаркированы разным цветом.

Заключительный этап — установка двух фронтальных стеклянных стенок кабины и двух дверей, магнитных лент, брызгозащитных молдингов, силиконовых уплотнителей. Перед креплением фронтальных стенок рекомендуется нанести немного силиконового герметика на внутреннюю часть алюминиевых дуг в местах прилегания стекла. После закрепления стенки, на внутренний стык стекла и задней стенки вставляется уплотнитель.

На каждую дверь, еще не установленную, закрепляется по 2 ролика: верхние ролики двухколесные, нижние — одноколесные. Правильно отрегулированные ролики обеспечат бесшумное и плавное скольжение створок. На торцевые части дверей устанавливаются магнитные ленты и молдинги. Двери монтируются.
