Опрессовка системы отопления и водоснабжения

Понятие опрессовки и сроки проведения

Под опрессовкой подразумевают комплекс испытательных мероприятий для оценки герметичности системы отопления.

Подобные испытания проводят в таких случаях:

1. После сборки новой отопительной системы перед ее сдачей в эксплуатацию. В данном случае акт является разрешающим документом для начала использования сетей.
2. На ранее установленных и эксплуатирующихся сетях гидравлические испытания проводят перед стартом отопительного сезона либо сразу после завершения.
3. Если на отопительной магистрали проводились профилактические или ремонтные работы, то гидроиспытания проводят по их окончанию.
4. Обязательная опрессовка выполняется перед заменой отдельных элементов и оборудования системы, ремонтом радиаторов или трубопроводов. В данном случае проводимые мероприятия позволяют выявить слабые места системы, что позволяет своевременно их заменить или отремонтировать, не дожидаясь аварии.

Для проведения гидроиспытаний в сети под давлением нагнетают воду или воздух. Для этого используют гидравлический или пневматический насос. В итоге легко выявить участки и места с нарушенной герметичностью узлов и соединений. В случае с использованием воздуха будет слышен характерный свист, а при закачке под давлением воды обнаружатся протечки. Можно сказать, что во время гидроиспытаний искусственно создаются ситуации, возникающие при гидроударах, или при критическом повышении давления в магистрали.

Если элементы контура и приборы обладают достаточным запасом прочности, то повышение давления на протяжении получаса не нанесет им вреда и не скажется на сроке службы. Зато за этот промежуток времени при высоком давлении можно легко выявить слабые участки, разгерметизированные узлы и соединения.

Если в квартире установлена автономная отопительная система, то ее рекомендуется периодически проверять с помощью компрессора. Такая пневматическая опрессовка позволит защититься от затопления нижних этажей при уменьшении запаса прочности системы.

Воздушная опрессовка

В отличие от гидравлической, воздушная опрессовка предполагает заполнение системы и проверку ее под давление при помощи воздуха.

Выполняют ее на том же этапе, что и в предыдущем случае, но с некоторыми отличиями, а именно:

1. Вместо гидравлического пресса используют обыкновенный автомобильный насос. Может быть использован как электрический, так и ручной (ножной) инструмент. При этом потребуется самостоятельно собрать устройство из нескольких элементов – фитинга со штуцером для подсоединения насосного шланга, фитинга с обратным клапаном или вентилем, чтобы исключить уход воздуха обратно в насосный шланг, и по необходимости фитинга с манометром для контроля уровня давления.

Подключение насоса

1. Собранную конструкцию подсоединяют к системе отопления и по аналогии с предыдущим способом обеспечивают герметичность контура от труб внешней подачи/выпуска и открытость всех вентилей внутри системы.

Если котел уже подсоединен к системе, возможно, потребуется перекрыть вентиль подачи к нему, поскольку он может быть оснащен клапаном сброса давления и влиять на чистоту испытания.

1. Насосом накачивают воздух в систему до достижения давления в 2 атмосферы (примерно 2х бар) и оставляют в таком состоянии на сутки. Падение давление по истечению суток допускается до 0,5 атмосфер, поскольку происходят температурные колебания объема воздуха в системе, а также расширение и сжатие пластиковых труб. Если же падение больше, потребуется отыскать утечку.

Поиск участка с утечкой

1. Утечку можно обнаружить, снова создав давление в системе. Проблемное место зачастую можно определить на слух, проверив всю длину теплотрассы. Если же определить его на слух не удается, готовят мыльный раствор, с помощью которого промазывают места соединения элементов системы – как правило, это самые проблемные участки в контуре. Место утечки начнет пузыриться и, если это окажется стык, его разбирают, добавляют несколько слов фум-ленты, собирают и тестируют систему заново.

Таким образом, мы описали два способа выполнения опрессовки системы отопления своими руками, указали, какие инструменты для этого необходимо использовать. Если же вам необходимо провести испытания водопровода, сделать это можно аналогичным способом. О монтаже и ремонте системы отопления читайте в наших следующих статьях.

Опрессовка что ты такое

Четыре случая необходимости

Прежде всего, опрессовка трубопроводов имеет очень мало общего с привычным всем прессом, хотя это напрямую связано с давлением. Для этого на определённом участке подаётся повышенное (опрессовочное или испытательное) давление, которое позволяет определить прочностные характеристики (допустимый предел), а также выявить все недостатки (протечки и трещины).

Давайте отметим четыре случая, при которых инструкция рекомендует производить опрессовку:

1. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после монтажа;
2. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после ремонта;
3. Профилактическое испытание с целью выявления утечек для канализации;
4. Плановые испытания с целью выявления возможных назревающих проблем.

Первый вариант:

• все стальные трубы при разводке соединяются при помощи резьб (ниппели, муфты) или сварки (газовой или электро), полипропилен — сварочными (паечными) фитингами, а металлопластик — компрессионными фитингами. Любой вид или тип стыковки потенциальное представляет собой место возможной протечки;
• суть проверки заключается в следующем — на определённом участке (например, опрессовка металлопластиковых труб) создаётся гидравлическое давление, которое превышает максимальное рабочее, присущее данному инженерному сооружению. Например, если отрезок водопровода в течение 2-ух, 3-ёх часов выдерживает 16 атмосфер, то при давлении 8 атмосфер можно проводить эксплуатацию.

Второй вариант:

• в бытовых условиях это, в первую очередь, касается отопления, а вообще, это опрессовка бурильных труб или каких-либо транспортирующих магистралей после ремонта. Опять-таки, если речь идёт об отоплении, то выявление слабых мест лучше всего производить в межсезонье, когда есть возможность безболезненного отключения всей системы;
• особенно важна опрессовка в межсезонье в холодных регионах нашей страны, например, в Якутии, где морозы доходят до 40-60⁰C. Следовательно, любая остановка циркуляции приведёт к ледяным пробкам.

Вариант третий:

• возможно, это кому-то покажется странным, но канализационные трубопроводы тоже нуждаются в такого рода профилактических испытаниях;
• это совершенно незаметно на малых мощностях, например, в частном доме, где отсутствует давление, и вы можете просто проверить стыки своими руками на влажность. Но если это большой дом или промышленный объект, то на стыках очень даже возможны протечки, так как там, в основном стоят уплотнители без давления.

Вариант четвёртый:

• и, наконец, плановые испытания, которые должны проводиться ежегодно между отопительными сезонами, так как стальные трубы подвержены коррозии. Примечательно, что стоимость такой проверки обходится дешевле, нежели цена прорыва в отопительный сезон;
• каждый житель многоэтажных домов, если не сталкивался, то слышал о такой ситуации, когда трубы могут начать протекать при первой подаче воды в систему, хотя в прошлом сезоне этого не наблюдалось. Именно для того чтобы исключить такие ситуации, и проводятся плановые опрессовки.

Скважины на воду

Хотелось бы отдельным пунктом выделить опрессовку скважин на воду, где все действия производятся с точностью до наоборот. То есть, здесь тоже нужно выявить возможные места протечек, только вот протечка здесь может быть не изнутри, а снаружи внутрь.

Такая труба служит для забора воды с нижних горизонтов, но по мере заглубления от начала поверхности приходится пересекать один или несколько пластов грунтовых вод, которые и могут случайно попасть в трубу.

Практика

В первую очередь, испытуемый участок отсекается от прочих инженерных систем или просто выбирается и изолируется с двух сторон отдельный участок. Для такой изоляции, как правило, используется запорная арматура, а вот, в случае с канализацией применяют резиновые пневматические заглушки.

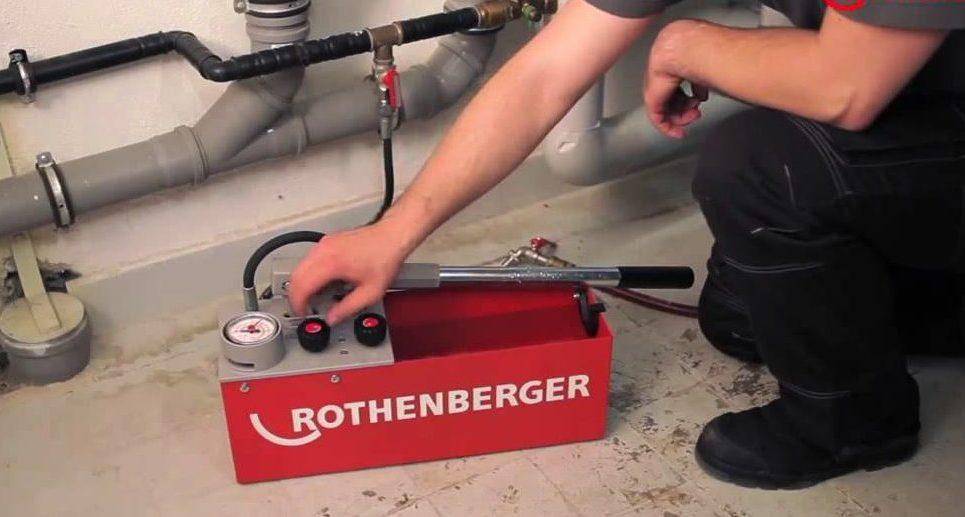

К испытываемому участку трубопровода подключают насос для опрессовки труб, который может быть самым простым, электрическим, как на верхней фотографии или автономным, то есть, с двигателем для помпы. Выбор агрегата напрямую связан с мощностью опрессовки, то есть, если в домашних условиях вам достаточно электроприбора (3л в минуту), то для более крупных объектов понадобится аппарат с автономным двигателем.

Испытываемый участок трубопровода заполняется жидкостью — в отопительных системах 6-8кгс/см2, для теплотрасс 10-12кгс/см2. Для чугунных канализационных трубопроводов избыточное давление не должно превышать 2 атмосферы, а для пластика — 1,6атм. Утечки вы сразу заметите в визуальном режиме.

Испытания

Если проверка прошла удачно, и на протяжении получаса давление в трубах, котле и батареях было стабильным — на этом подготовка к отопительному сезону может быть завершена. Если обнаружена течь или любая другая неисправность конструкции — следует обязательно устранить неполадку и повторно провести испытание.

Испытание в два этапа состоит из:

• Гидравлической промывки трубопроводов и радиаторов, при которой удаляются грязь и посторонние примеси, а так же ржавчина, накипь и осадок, образовавшиеся в процессе эксплуатации;
• Самого испытания, проводимого с целью выявления дефектов и засорения магистралей при промывке.

Проведение таких работ специалистами стоит недешево, поэтому самостоятельная диагностика отопления под давлением позволяет сэкономить значительные средства.

Рекомендации при проведении испытаний

Если вы решили проводить проверку под давлением самостоятельно, следует прислушаться к нескольким рекомендациям и советам:

Тщательно проверьте состояние узлов, соединений и оборудования перед началом испытания;
Устраните все изъяны и неисправности;
Подключите оборудование, строго следя за правильностью и надежностью соединений;
Перед запуском еще раз перепроверьте, все ли сделано правильно;
Соблюдайте правила осторожности при работе агрегата;
Будьте внимательны и не оставляйте оборудование без присмотра;
При любых форс-мажорных обстоятельствах — немедленно выключите оборудование и лишь потом приступайте к их ликвидации.

Если вы не уверенны, что справитесь самостоятельно с проведением гидравлического испытания комплекса оборудования и труб отопления — лучше обратиться к специалистам. Квалифицированные работники избавят вас от лишних хлопот, связанных с арендой оборудования, его монтажа и от волнения во время самой процедуры диагностики.

Кроме того они значительно сэкономят ваше время и избавят от излишней эмоциональной нагрузки.

Проведенная опрессовка, гарантирует бесперебойную и безаварийную работу системы отопления вашего дома не только в текущем году, но и в ближайших 3 — 4 года. Такие гарантии напрямую зависят от количества отработанных лет отопительной конструкции; чем она старше – тем пессимистичней прогнозы.

Опрессовка открытых систем отопления воздухом

В открытом контуре системы отопления частного дома для создания давления используется расширительный бак, устанавливаемый на чердаке здания. Давление в системе определяется напором водного столба, при его высоте от нижней точки трубопровода до зеркала воды в расширительном баке около 10 метров, напор в линии будет составлять 1 бар.

Для проверки системы достаточно 2-х кратного значения испытательного давления в 2 атмосферы, такой параметр довольно просто получить, используя пневматические методы опрессовки компрессором или ручным автомобильным насосом. Процедура опрессовывания воздухом состоит из следующих операций:

1. Полностью закрывают все автоматические воздухоотводчики на коллекторах, гидрострелках и полотенцесушителях, плотнее закручивают ручные краны Маевского на радиаторах.
2. Сливают теплоноситель из отопительной системы, после чего проводят ее промывку приведенным выше способом, затем воду выливают.
3. Герметично перекрывают входной патрубок расширительного бака на чердаке, подключают через специальный переходник штуцер в форме елочки к сливному патрубку нижней части системы, надевают на него шланг, с которым соединен компрессор или насос, и закрепляют его хомутом или проволокой.
4. Производят закачку воздуха в систему, отслеживая показания по манометру, при достижении давления в 2 бара перекрывают входной вентиль.
5. Отслеживают показания манометра в течение 30 минут, если они не меняются, опрессовка считается завершенной. При уменьшении показаний манометра пытаются обнаружить утечку с помощью мыльного раствора, при положительном исходе воздух под давлением спускают.
6. После ремонта проблемного узла опрессовочную процедуру повторяют, снова закачивая воду компрессором или ручным насосом до нужного давления.

В частном доме проверку отопительной системы повышенным давлением обычно проводят после ввода отопления в эксплуатацию и проведения ремонтных работ, желательно производить эту процедуру не реже, чем один раз в 5 лет для профилактики и выявления возможных протечек.

Процесс проведения работ не представляет особых сложностей для неподготовленного домовладельца, специальное дорогостоящее оборудование можно взять напрокат в одной из фирм и провести испытания самостоятельно в течение нескольких часов в соответствии с техническим регламентом.

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика. В остальных случаях лучше пользоваться электрическим насосом.

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

• Приемлемая стоимость, что делает их доступными для многих потребителей;
• Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
• Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
• Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением, которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Электрические помпы развивают усилие до 500 бар. Эти агрегаты, как правило, встраивают в магистраль или подсоединяют к любому отверстию. В основном шланг подключают к крану, через который заполняли теплоносителем трубу.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

(2 голоса, среднее: 5 из 5)

Краткие выдержки из нормативной документации, правила и СНиП по опрессовке отопления.

Анализируя статистику задаваемых Вами вопросов и понимая то, что многие вопросы по опрессовке системы отопления для большинства нашей аудитории остаются непонятными для Вас мы решили сделать выборку из необходимых пунктов и Правил опрессовки, утвержденным Министерством Топлива и Энергетики РФ и СНиП.

Все СНиП и правила содержат информацию более чем на 100 страниц, в которых порой сложно разобраться, поэтому чтобы облегчить задачу для Вас, чтобы можно было посмотреть, а при необходимости сослаться на нужный пункт конкретного нормативного документа, мы обработали применяемые нормативные документы и в кратком виде выложили на сайт. Пояснения к Правилам и СНиП можно посмотреть в статье: «Нормы и правила проведения опрессовки системы отопления»

Последовательность действий при гидравлических испытаниях системы отопления

Осуществляется осмотр всей системы отопления на наличие утечек, а также состояние изоляционных материалов (утеплители труб должны плотно прилегать к трубам, не допускается наличие разорванных, свисающих остатков утеплителя).

Подготовка системы отопления к опрессовке.

Производится осмотр измерительных приборов (манометры, термометры) и запорной арматуры. Если проводятся гидравлические испытания старой системы отопления (эксплуатирующейся не первый отопительный сезон), то при осмотре на задвижках могут быть обнаружены вышедшие из строя сальники, прокладки, «прикипевшие» гайки и болты, которые должны быть заменены на новые. Распространенным вариантом являются чугунные задвижки, однако срок их эксплуатации в 3-4 раза меньше, чем у фланцевых стальных кранов, поэтому рекомендуется использовать именно стальные задвижки.

Примечание! Год выпуска или год заводских испытаний манометра должен соответствовать году проведения опрессовки системы отопления. Если манометр был произведен не в год проведения опрессовочных работ, а ранее, то такой прибор необходимо заменить на более новый. Помимо это, манометр должен быть разметом не менее 10 см, с классом точности более 1,5.

Через спускной кран в нижней точке, система заполняется теплоносителем. При этом, заполнение осуществляется снизу вверх, что позволяет постепенно стравливать воздух. Если же заполнение производит сверху вниз, то возникает высокая вероятность того, что в системе останется воздух. Далее при помощи ручного или электрического опрессовочного насоса теплоноситель уплотняется, тем самым повышается давление в системе.

После того, как насос накачал нужное давление, необходимо оставить систему на 15-30 мин. Если за это время стрелка манометра не опускается, а остается на прежнем уровне, система прошла испытания.

Ручной опрессовочный насос PR 50 в ЦТП (центральном тепловом пункте).

В случае, если стрелка манометра опустилась, это означает, что где-то в системе есть течь. Для ее обнаружения необходимо обойти все помещения здания и проверить все стыки и соединения. После того, как место неисправности было обнаружено, необходимо полностью (а если есть возможность, то частично) слить теплоноситель из отопительного контура и устранить неисправность. Процесс гидравлических испытаний системы отопления повторяется до тех пор, пока давление на манометре падать не будет. После завершения работ составляет акт гидравлического испытания трубопроводов, который подписывается обеими сторонами, Заказчиком и Исполнителем.

Давление необходимо повышать ориентируясь на паспорт радиаторов, установленных в конкретном здании:

• Для чугунных радиаторов – от 6 до 18 атмосфер (в зависимости от производителя радиаторов, но берется наименьший показатель, указанный производителем);
• Для стальных радиаторов – до 10 атм.
• Для фанкойлов – до 10 атм.

Течь из лопнувшего коллектора.

Примечание! Как уже было отмечено выше, опрессовка теплового узла производиться отдельно, т.к. запорная арматура способна держать более высокое давление (10-16 атмосфер). Также, как в случае с радиаторами, при гидравлических испытаниях теплового узла необходимо взять наименьшее давление, т.е. не более 10 атм.

Если работы осуществляются в частном доме, где рабочее давление не поднимается выше 2 атмосфер, опрессовка может проводиться без насоса, а простым заполнением системы из водопровода.

Важно! Согласно СНиП опрессовка системы отопления осуществляется с запасом 25% (1,25) от рабочего давления, однако не более давления, которое записано в паспорте прибора. SY-25

Давление — 25 bar

SY-25. Давление — 25 bar.

Давление в отопительной системе зависит от количества этажей в здании:

• 1-4 этажа – не выше 3 атмосфер;
• 5-10 этажей – 5-6 атмосфер;
• 10-25 этажей – до 10 атмосфер.

Важно! Особое внимание следует уделить опрессовке теплых полов с бетонной «мокрой» стяжкой. В случае, если некачественно смонтированный теплый пол уже залит бетоном и только после этого было обнаружено снижение давления с системе, то устранение такой неисправности требует больших трудовых и денежных затрат, т.к. обнаружение течи предполагает вскрытие бетонной стяжки

обнаружение течи предполагает вскрытие бетонной стяжки.

обнаружение течи предполагает вскрытие бетонной стяжки.

А нужна ли эта опрессовка

Начнём с основных понятий. Что представляет собой система отопления дома? Если только у вас не электрические панели, то, скорее всего, это магистраль труб с циркулирующим по ним теплоносителем. Чтобы он перемещался внутри системы, по умолчанию теплоноситель должен находиться в жидком состоянии. А жидкость, как известно, всегда стремится найти выход из замкнутого пространства. Если циркуляция по каким-то причинам нарушена, вся система прекращает работу.

ФОТО: pp.userapi.comКачественное отопление – результат постоянного контроля целостности всей системы ФОТО: kliningovyj-raj.ruИ если нарушена герметичность магистрали – то, кроме отсутствия тепла, вы можете столкнуться ещё и с необходимостью экстренного ремонта квартиры у себя и даже у соседей

Проверить вероятные нарушения в работе магистрали можно только одним простым способом – повысить давление в системе так, чтобы обнаружились дефекты соединений, на которые и следует обратить внимание перед запуском отопления. Таким образом, опрессовка – фактическое испытание давлением отопительной магистрали перед сезоном эксплуатации. Чтобы проверить систему на утечку, давление следует поднять на 20-80%

Процент увеличения давления зависит от оборудования, установленного в магистрали. После обнаружения всех неисправностей при опрессовке, производится необходимый ремонт, восстанавливается герметичность системы

Чтобы проверить систему на утечку, давление следует поднять на 20-80%. Процент увеличения давления зависит от оборудования, установленного в магистрали. После обнаружения всех неисправностей при опрессовке, производится необходимый ремонт, восстанавливается герметичность системы.

ФОТО: zamena-radiatora.ruНа всё это требуется время, так что не стоит откладывать процедуру на последние дни перед началом отопительного сезона

Воздушная опрессовка

В отличие от гидравлической, воздушная опрессовка предполагает заполнение системы и проверку ее под давление при помощи воздуха.

Выполняют ее на том же этапе, что и в предыдущем случае, но с некоторыми отличиями, а именно:

1. Вместо гидравлического пресса используют обыкновенный автомобильный насос. Может быть использован как электрический, так и ручной (ножной) инструмент. При этом потребуется самостоятельно собрать устройство из нескольких элементов – фитинга со штуцером для подсоединения насосного шланга, фитинга с обратным клапаном или вентилем, чтобы исключить уход воздуха обратно в насосный шланг, и по необходимости фитинга с манометром для контроля уровня давления.

Подключение насоса

1. Собранную конструкцию подсоединяют к системе отопления и по аналогии с предыдущим способом обеспечивают герметичность контура от труб внешней подачи/выпуска и открытость всех вентилей внутри системы.

Если котел уже подсоединен к системе, возможно, потребуется перекрыть вентиль подачи к нему, поскольку он может быть оснащен клапаном сброса давления и влиять на чистоту испытания.

1. Насосом накачивают воздух в систему до достижения давления в 2 атмосферы (примерно 2х бар) и оставляют в таком состоянии на сутки. Падение давление по истечению суток допускается до 0,5 атмосфер, поскольку происходят температурные колебания объема воздуха в системе, а также расширение и сжатие пластиковых труб. Если же падение больше, потребуется отыскать утечку.

Поиск участка с утечкой

1. Утечку можно обнаружить, снова создав давление в системе. Проблемное место зачастую можно определить на слух, проверив всю длину теплотрассы. Если же определить его на слух не удается, готовят мыльный раствор, с помощью которого промазывают места соединения элементов системы – как правило, это самые проблемные участки в контуре. Место утечки начнет пузыриться и, если это окажется стык, его разбирают, добавляют несколько слов фум-ленты, собирают и тестируют систему заново.

Таким образом, мы описали два способа выполнения опрессовки системы отопления своими руками, указали, какие инструменты для этого необходимо использовать. Если же вам необходимо провести испытания водопровода, сделать это можно аналогичным способом. О монтаже и ремонте системы отопления читайте в наших следующих статьях.

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкцияГидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см2.

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краныТорцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см2, а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

• осмотр узла подачи, трубопровода и других детали системы.
• проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

1. Во вновь смонтированную или промытую систему заливается вода.
2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
4. Если наблюдается снижение давления, то выясняется причина этого.
5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Методы опрессовки

В большинстве случаев проверку системы отопления на герметичность проводят водой. В частных домах, в которых установлено отопление небольшого объема и давлением не более 2 кг/см², допускается проведение проверки с помощью воздуха (пневмоиспытания). Это же относится к зданиям, которые не подключены к водоснабжению и где эксплуатация отопления в ближайшее время не планируется.

Опрессовка с помощью воды проводится при температуре воздуха не менее +5 °С. Давление поднимается ручным насосом до величины, превышающей рабочую в 1,5 раза. При этом следует учитывать параметры гидроиспытаний установленного оборудования. Время выдержки под давлением должно быть достаточным для осмотра системы, но не менее 30 минут. Небольшое снижение показаний манометра может быть связано с изменением температуры и не является критическим при испытаниях.

Типы опрессовки определяют объем проверок, которых должно быть достаточно для подтверждения работоспособности оборудования. Во время заполнения трубопроводов водой воздух должен удаляться через вентиляцию батарей. Необходимо помнить, что вода не сжимается. Поэтому подъем давления производится медленно, с временными выдержками.

Проведение процедуры на предварительном этапе

Видео: гидровлическая проверка водоснабжения и отопления

Строительные нормы и правила регламентируют порядок, в котором проводятся проверки.

• Сначала водопровод заполняют жидкостью. И оставляют в таком состоянии на два часа.
• Переходят к созданию повышенного давления на два часа. Это происходит очень медленно. На данном этапе уже можно выявить некоторое количество протечек.
• Напор уменьшают, пока не дойдут до расчётных показателей. После чего переходят к исследованию общего состояния трассы.
• Такой напор сохраняют на протяжении тридцати минут и более. Без такого шага деформированная форма труб просто не сможет стабилизироваться.
• Следующий этап – перекрытие кранов на входах. Воду медленно сливают, используя опрессовочный насос.
• Трассу проверяют на предмет наличия серьёзных неполадок, а так же плотность и прочность всех участков.

Описание процесса — что это такое

Под опрессовкой следует понимать процесс проверки работоспособности оборудования или трубопровода путем нагнетания воды или воздуха под высоким давлением. Другими словами система проверяется на прочность и плотность способом неразрушающего контроля. Идея опрессовки заключается в следующем: отсутствие протечек при повышенном давлении рабочей среды гарантирует бесперебойную работу системы в нормальном режиме.

Очень важно понимать, что опрессовка здания подразумевает комплексное выполнение следующих действий:

• Испытание трубопроводов с одновременной промывкой системы.
• Ремонт или замена некоторых элементов.
• Обновление изоляции.

В частном секторе опрессовка выполняется в системах отопления, водоснабжения и канализации, а также в контуре ГВС.

Гидравлические испытания проводятся со следующей целью:

• Проверить на прочность корпуса и стенки трубных участков, радиаторов и теплообменников, а также запорной арматуры.
• Определить степень герметичности соединения различных узлов системы.
• Проверить работоспособность разных кранов и датчиков.

В процессе эксплуатации трубы подвергаются воздействию коррозии и механическим повреждениям, не исключено наличие заводского брака. Все это приводит к появлению слабых участков, включая места обвязки котлов и арматуры, сборные фитинги и места соединений. В результате воздействия высоких температур и гидравлических ударов на слабых участках появляются протечки, которые помогает выявить опрессовка котла и опрессовка батарей.
