Сравнение однотрубной и двухтрубной систем отопления

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

• для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
• соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
• подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

• Автономное отопление из полипропилена
• Расширительный бачок системы отопления
• Какой газовый котел выбрать: гравитационный или циркуляционный?

Плюсы и минусы двухтрубных разводок

Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

1. Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
2. Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
3. Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
4. Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

Лучший способ спрятать трубы — заложить их под стяжку пола

• небольшие сечения раздающих труб;
• гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
• для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
• все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.

Чтобы запрятать трубные подводки, нужно прорезать борозды в стене

Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.

Теперь о значимых недостатках:

1. Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
2. В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
3. Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.
4. Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.

Виды конструкций

Системы отопления могут иметь естественную или принудительную (искусственную) циркуляцию теплоносителя

Первый вариант – классический тип формирования магистрали с расширительным баком, который монтируется под потолком и получает нагретую воду от котла или печи. Жидкость самотёком перемещается по трубкам к батареям. Такой способ надёжен и лёгок в обустройстве, оптимально выполняет свои задачи в помещениях с небольшой площадью.

Естественная циркуляция

Принудительная (искусственная) циркуляция

Современные приборы практически повсеместно снабжаются встроенными насосными системами для циркуляции. Они позволяют организовывать более сложные и масштабные отопительные магистрали для крупных площадей.

К твердотопливным котлам насос подсоединяется отдельно. Это связано с сильным нагревом оборудования во время сжигания топлива.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Некоторые системы (например, тёплый пол) могут быть установлены только с искусственной циркуляцией, с самотечной схемой они не будут функционировать.

Отопительные схемы также могут быть закрытого и открытого вида:

• Старые варианты отопления зачастую имели открытый тип конструкции. С нагревом рос уровень жидкости в бачке и уменьшался по мере остывания. Специальный патрубок служил для сброса пара и чрезмерного давления на улицу либо в канализацию, чтобы предотвратить перегрев магистрали.
• Современные устройства закрытого типа с этой целью оснащаются расширительным резервуаром, компенсирующим рост давления. Для твердотопливных агрегатов предусматривается более крупный бачок, а также клапан для выведения пара и автоматическая водная подпитка.

Правильный выбор схемы

В одноэтажных общественных зданиях, сочетающих в себе большие по площади помещения (актовые залы, шоурумы, столовые) и маленькие, эффективна однотрубная система. Большие помещения подключаются ближе к выходу из котла, маленькие ближе к входу. Но при большом количестве батарей понадобится разгонный насос.

В небольшом частном доме однотрубная схема тоже предпочтительнее, хотя и потребует подключения расширительного бачка с предохранительным клапаном. Ограничивает эту систему невозможность подключения теплого пола.

Двухтрубная схема подходит для больших частных коттеджей, в которых сочетают различное отопление, теплые полы и ГВС, то есть там, где комфорт имеет большее значение, а бюджет не напряжен.

При проектировании отопления здания приходится учитывать множество факторов: назначение (промышленное или жилое), наличие помещений разного объема, этажность, сезонность проживания, утепление стен, климатическую зону расположения.

Однако конкретный выбор схемы оценивается по трем параметрам:

• эффективность. Насколько комфортно отопление, соответствует ли оно назначению помещений здания;
• экономичность. Расходы на создание системы, эксплуатации и возможной модернизации;
• автономность. Независимость от магистрали ТЭЦ, электроснабжения или поставок топлива на котел.

Сопоставив множество факторов и произведя хотя бы элементарные расчеты, можно сделать правильный выбор.

Комфорт и надежность теплоснабжения за разумные деньги вполне достижимы.

Мне нравится7Не нравится4

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

Что общего между двумя системами

В любую из вышеуказанных отопительных систем входят следующие основные компоненты:

• котёл;
• термостатический клапан;
• предохранительный клапан;
• радиаторы;
• мембранный расширительный бак;
• вентиль (шаровой кран);
• циркуляционный насос. Данный агрегат управляет принудительной циркуляцией теплоносителя и в однотрубной, и двухтрубной системе отопления.

Существуют также общие моменты проведения монтажа.

Расположение котла. Этот фактор является очень важным параметром при выборе наиболее подходящей схемы отопления частного дома. Выступая в роли главного нагревательного оборудования, этот агрегат должен устанавливаться ниже точки расположения горизонтального центра батарей либо точек остывания. Такое решение обеспечит одно- или двухтрубную систему отопления с естественной либо принудительной циркуляцией правильным гравитационным давлением.

Определившись с месторасположением котла, независимо от типа обвязки, обычно приступают к разметке точек, где будут устанавливаться остальные элементы системы отопления:

• необходимые радиаторы;
• стояки;
• трубы для подводки воды.

Независимо от выбранной схемы отопления котел нужно располагать ниже уровня батарей, поэтому чаще под котельную отводится подвал

Монтаж радиаторов. Установка осуществляется непосредственно под оконными проёмами. Независимо от того, что выбрано — однотрубная или двухтрубная отопительная система, с точки зрения законов физики, данная установка батарей обогревает не только помещение, но и внутреннюю оконную раму, а также поверхность стекла.

Чтобы теплоотдача была оптимальной, необходимо соблюдать следующие условия:

• удалённость радиатора от стены должна быть не более 5 сантиметров;
• расстояние от пола до нижней точки батареи – 10 сантиметров;
• между подоконником и верхней точкой радиатора правильное расстояние составляет те же 10 сантиметров.

Независимо от того, какая — однотрубная или двухтрубная система отопления выбрана, во время монтажа следует избегать чересчур большого количества не только изгибов, но и прямых длинных участков труб. Это касается любых труб — и стальных, и медных, и пластиковых. Совокупность данных факторов обусловливает медленную циркуляцию воды, что приводит к снижению эффективности всей созданной отопительной конструкции.

Схема разводки отопления в частном доме

При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.

По различию работы отопление бывает двух видов:

1. Естественное течение теплоносителя.
2. С циркуляцией, то есть насосом.

А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.

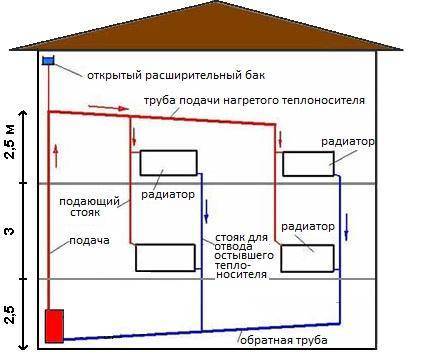

Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.

Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.

Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.

Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.

Однотрубная

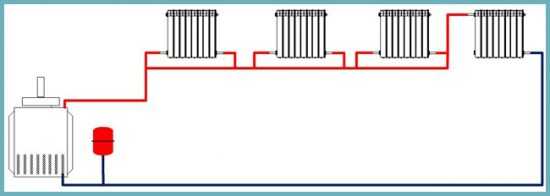

Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.

Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.

Как и в любом деле есть свои минусы

Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут

Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.

Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.

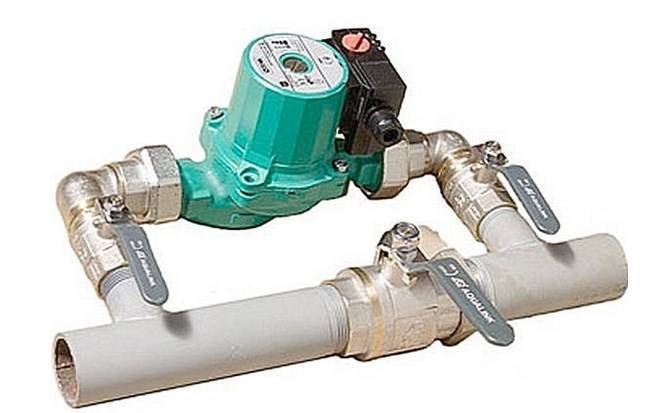

Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.

При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.

Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.

Двухтрубная

Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.

• температура воды одинаковая;
• при случае отключения одной или более батарей, температура в других будет неизменна,
• в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.

Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.

Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.

Двухтрубная система отопления делится еще на два вида:

• попутная;
• тупиковая.

Это зависит от движения горячей и холодной воды.

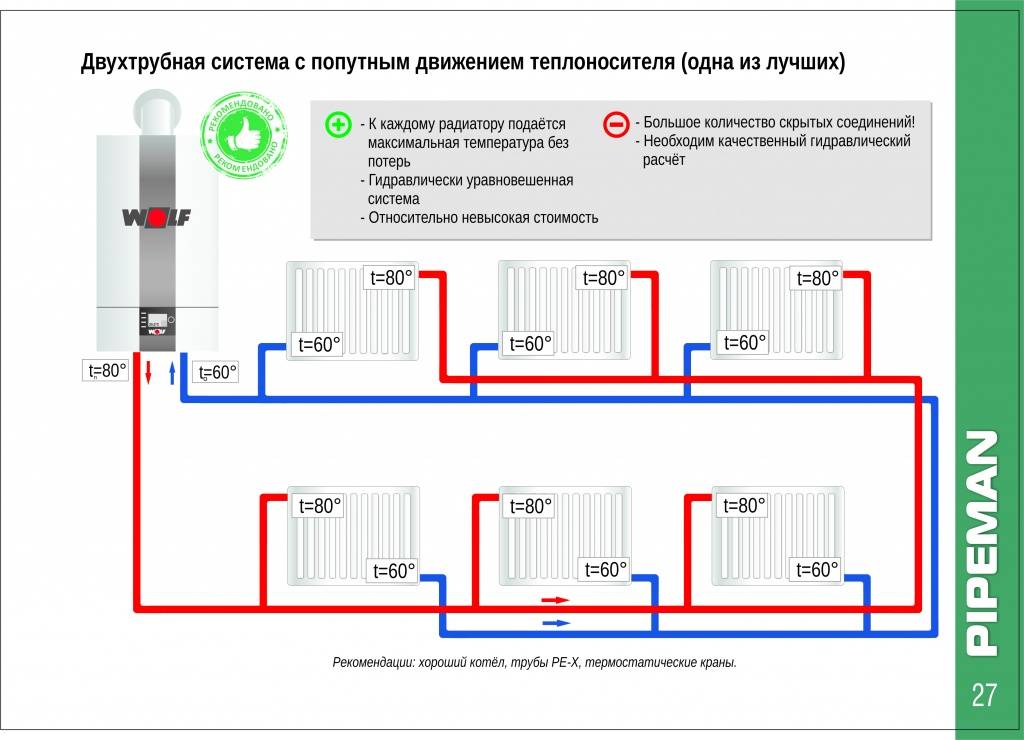

В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.

Вертикальная

Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.

Горизонтальная

Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.

Правильный выбор схемы

В одноэтажных общественных зданиях, сочетающих в себе большие по площади помещения (актовые залы, шоурумы, столовые) и маленькие, эффективна однотрубная система. Большие помещения подключаются ближе к выходу из котла, маленькие ближе к входу. Но при большом количестве батарей понадобится разгонный насос.

В небольшом частном доме однотрубная схема тоже предпочтительнее, хотя и потребует подключения расширительного бачка с предохранительным клапаном. Ограничивает эту систему невозможность подключения теплого пола.

Двухтрубная схема подходит для больших частных коттеджей, в которых сочетают различное отопление, теплые полы и ГВС, то есть там, где комфорт имеет большее значение, а бюджет не напряжен.

При проектировании отопления здания приходится учитывать множество факторов: назначение (промышленное или жилое), наличие помещений разного объема, этажность, сезонность проживания, утепление стен, климатическую зону расположения.

Однако конкретный выбор схемы оценивается по трем параметрам:

• эффективность. Насколько комфортно отопление, соответствует ли оно назначению помещений здания;
• экономичность. Расходы на создание системы, эксплуатации и возможной модернизации;
• автономность. Независимость от магистрали ТЭЦ, электроснабжения или поставок топлива на котел.

Сопоставив множество факторов и произведя хотя бы элементарные расчеты, можно сделать правильный выбор.

Комфорт и надежность теплоснабжения за разумные деньги вполне достижимы.

Мне нравится7Не нравится3

Для одноэтажного дома

Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».

На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):

• Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
• Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
• Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
• На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.
• Циркуляционный насос, который создает принудительное движение теплоносителя по СО.

Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.

Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.

Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.

Совет: несмотря на то что в данном варианте СО предусмотрен автоматический воздухоотводчик, случаи завоздушивания контура имеют место. Для решения данной проблемы рекомендуется использовать на радиаторах краны Маевского.

Способы установки газовых котлов

Второе важное условие при выборе котла на газу – это способ его установки. Таковых два: настенный и напольный

1. Настенные газовые котлы.

Основные преимущества подобного варианта размещения отопительного оборудования – это:

• простые монтажные работы;
• небольшие размеры позволяют значительно экономить площадь помещения.

Главные недостатки такой системы

• мощность оборудования не слишком большая и, как следствие, невысокая производительность;
• рекомендовано использовать в домах небольшой площадью;
• не отличается длительным сроком эксплуатации, так как изготовлен, как правило, из облегченных материалов;
• нуждается в регулярном профилактическом осмотре.

2. Напольные газовые котлы

Именно такой способ установки устройства для газового отопления является более надежным и износостойким. Главное отличие данного котла – это высокая мощность, которая дает возможность использовать его даже в домах большой площадью. Однако существует и ряд недостатков, которые стоит учитывать. К ним относятся следующие:

• в основном данное оборудование изготавливается из стали или чугуна, вследствие чего имеет большой вес;
• для размещения котла требуется отдельное помещение, так как сама по себе данная система отличается большими габаритами и предусматривает подключение дополнительного оснащения в виде бойлера, насоса и другое.

Однотрубная система отопления

Как работает? По стояку горячая вода либо другая отопительная жидкость подается вверх на самый последний этаж в доме, после чего вниз от стояка подключаются последовательно все радиаторы. При такой схеме подключения верхним этажам будет подаваться больше тепла, чем нижним. Именно поэтому в многоэтажках советского типа наверху обычно невыносимая жара, а внизу всегда достаточно прохладно, а порой даже холодно. Если речь идет о частном доме, то его высота обычно не превышает 2-3 этажа, и при использовании однотрубной системы вы не ощутите особой разницы в температурном режиме.

• система гидродинамично устойчива;
• легкость проектировки и установки;
• малозатратна, поскольку необходимо устанавливать только один стояк;
• высокое давление воды обеспечивает хорошую ее циркуляцию;
• если воспользоваться антифризом система отопления станет более выгодной.

Минусы однотрубной системы отопления:

• тяжело рассчитать тепловую нагрузку на сеть;
• тяжело устраняются ошибки в отопительных устройствах;
• зависимость друг от друга всех элементов теплосети;
• отсутствие ручной регулировки поступления отопительной жидкости в обогревательный элемент;
• большая потеря тепла.

Другие виды отопительных контуров

Трехтрубная система представляет собой две подающие трубы и одну общую для сбора обратной воды. Ее преимущества заключаются в отсутствии необходимости применения обратных клапанов, циркуляцию обеспечивает только один насос. В результате трехтрубная конструкция проста в работе, поскольку теплоноситель расходуется автоматически между приборами. Виды таких контуров более гибки по сравнению с двухтрубными, их достоинства заключаются в удобном регулировании и автоматизированном обогреве отдельных частей здания

При выборе двухконтурного отопления и наличии достаточного бюджета имеет смысл обратить внимание на функциональность трехтрубной системы

Бифилярная система отопления – это нечто среднее между одно- и двухтрубной схемами. Весь контур разделен на две одинаковые части со своими радиаторами, стояками и ответвлениями. Оба конца соединяются по порядку одной трубой, вначале все приборы первого, а потом второго конца. Вода в отделениях радиаторов перемещается в противоположных направлениях с разным нагревом, тем самым поддерживая одинаковую температуру на всем протяжении системы. По этому признаку бифилярная схема относится к двухконтурному отоплению, а по последовательному соединению одной трубой – к одноконтурному, что также удобно в использовании.

Читать также: Теплый пол или батареи: что лучше, комбинированное отопление

Виды схем отопления с принудительной циркуляцией

Схема отопления с принудительной циркуляцией, по определению, разделяется на однотрубную и двухтрубную. Схемы отличаются между собой не только разводкой труб, но и их количеством, набором арматуры.

Однотрубная система, в свою очередь, делится на горизонтальную и вертикальную. В случае горизонтальной системы, радиаторы размещаются в горизонтальной плоскости (на одном этаже).

Во втором же случае, распределение осуществляется еще и по этажам. Вертикальная разводка трубопровода подразумевает подачу носителя тепла на верхний этаж, откуда он и направляется ко всем радиаторам. Как правило, вертикальная разводка является более масштабной, но она имеет и существенный недостаток — вода охлаждается преждевременно.

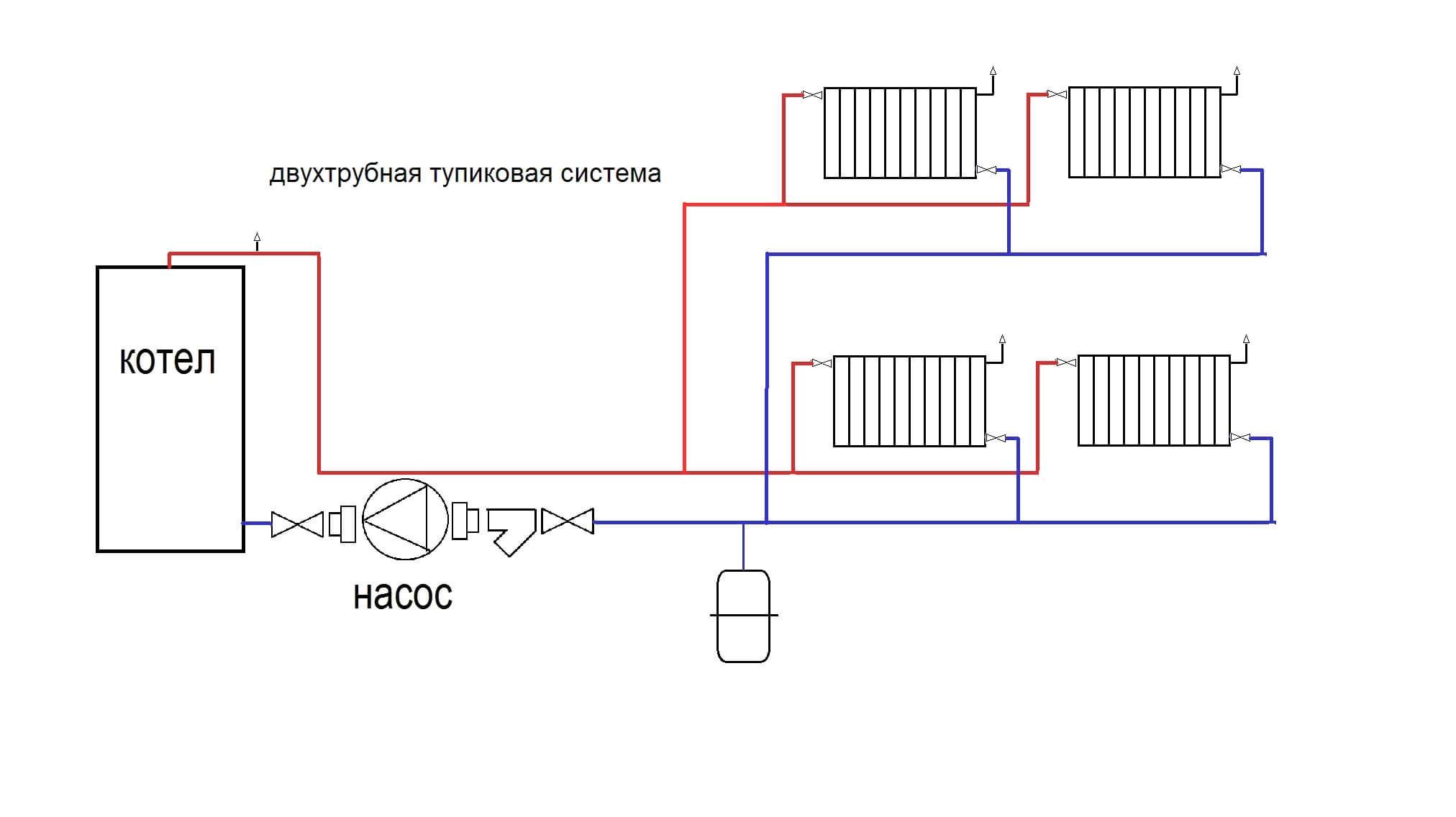

Наиболее простой является тупиковая разводка, которая подразумевает наличие у каждого радиатора своего контура, длина которого увеличивается вместе с удаленностью батареи от котла. Недостаток системы заключается в сложности контролирования температурного режима.

В попутной схеме все контуры имеют одинаковую длину, но это приводит к увеличению трубопровода в целом. Наиболее продуктивной можно назвать коллекторную схему, ведь именно в ней каждый отопительный прибор имеет отдельный трубопровод, по которому и подается горячая вода — благодаря чему тепло и распределяется равномерно.

Двухтрубное отопление вертикального типа может быть двух видов — с нижней и верхней разводкой. При первом варианте труба, подающая носитель тепла, располагается в нижней части здания, а обратка — еще ниже ее. В случае с верхней разводкой, подающая труба располагается в помещении вверху (под потолком).

Если позволяют финансовые возможности, то при строительстве частного дома лучше отдать предпочтение водяному двухтрубному отоплению и установить циркуляционный насос — такой вариант является хоть и более дорогостоящим, но более эффективным.

Еще по этой теме на нашем сайте:

1. Как работает лучевая схема системы отопления двухэтажного дома В настоящее время в загородном домостроительстве применяются различные виды нагревательных устройств. При их выборе участвует ряд определяющих факторов, в которые, наряду с экономичностью и доступностью,…

Системы отопления частного дома — фото, чертежи и схемы

1. Комфортное проживание в частном доме невозможно без правильно подобранной и качественно установленной системы отопления. Только хорошо продуманный и оптимизированный вид системы сможет создать в доме…

Система отопления Ленинградка работает без насоса — схемы и фото

1. Комплекс отопления «Ленинградка» был разработан во время существования СССР. Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж. Тепло проходит по…

Двухтрубная система отопления — схема, расчет и монтаж системы

1. Ну, что сказать, водяная отопительная система была всегда очень сильно распространена в различных регионах для отопления строений — причиной тому являются её доступность и простота в плане…

Отопительная двухтрубная система

В данной системе тепловой носитель проходит цикл нагревателя к радиаторам и обратно.

В подобной системе два трубопровода: по первому подается и делится горячий тепловой носитель, а по второму – в котел идет назад  охлажденная жидкость.

Система из двух труб так делится на горизонтальную и вертикальную.

Плюсы вертикальной системы— при эксплуатации не появляются воздушные пробки, что, правда, выполняют такое подключение достаточно не дешевым. При помощи данной системы можно подсоединить каждый этаж к индивидуальной магистрали.

Для больших приватных домов очень часто применяется горизонтальная система отопления. Тут батареи подсоединяются к горизонтальному трубопроводу.

Воздушные пробки выходят при помощи воздухоотводчиков. Такая система обогрева также делится на системы с верхней и нижней разводкой.

В горизонтальной системе с нижней разводкой нагретый трубопровод размещен в подвальном помещении, а обратный стояк размещен еще ниже.

Дабы сделать лучше циркуляцию котел устанавливают пониже уровня радиаторов, и вдобавок ниже котла размещен обратный стояк. Дабы вывести воздух из сети, в контур включают верхнюю воздушную линию.

В отопительной системе с верхней разводкой верхний трубопровод проходит на чердаке, если у строения покатая крыша.

Преимущество отопительной системы с двумя трубами – это монтаж автотерморегуляторов теплоснабжения, что даёт полную возможность температурные регулировки в индивидуальных помещениях.

Сюда же отнесем независимость работы устройств цепи, которую  обеспечивает специальная коллекторная система.

Отличие двухтрубной от системы с одной трубой в том, что в первую можно включать добавочные батареи уже после подсоединения ключевых, а еще возможность продлевания в горизонтальных и вертикальных направлениях.

В отличии от однотрубной, тут также легко можно поправить возможные ошибки.

Недостатки данной системы минимальны, если Вы обладаете необходимым числом финансовых средств и имеете возможность вызвать мастера.

Монтаж системы обогрева с нижней горизонтальной конструкцией разводки трубопровода

Данная система позволяет располагать бачок открытого типа в хорошем теплом месте. Также, имеется возможность соединять расширительный и расходный бачки дают возможность Вам пользоваться горячей водой конкретно из самой системы обогрева.

В системах с циркуляцией принудительного типа для сокращения расхода труб, отводящий и подающий стояки размещены на уровне первого.

1. Угловые соединители по направлению вниз устанавливаются на патрубках котла.

2. На полу, под стенами устанавливаются две ветви труб. Одна ветка присоединена к подающему выходу котла, а остальная на принимающий выход.

3. Под каждыми отопительными устройствами устанавливаются тройники, объединяющие их с трубами.
4. Экстенсивный бачок монтируется в верхней части подающей трубы.
5. Ко входу бака для нагрева подсоединяется насос, а к насосу подсоединяется свободный конец отводящей трубы.

Монтаж системы обогрева с верхней горизонтальной конструкцией разводки

Недостатки подобной системы заключаются в том, что экстенсивный бачок ставится вне тёплого помещения на потолочном перекрытии.

1. К выходящему из котла отрезку трубы присоединяют угловой соединитель, дабы развернуть трубу вверх.
2. При помощи тройников и уголков устанавливают верхнюю ветку, а тройники закрепляют над отопительными устройствами.
3. Тройники спаивают с верхним отрезком трубы, а в точке пересекания ставят перекрывающий вентиль.
4. После этого, на первом этаже, объединяют нижнюю ветку отводящей трубы, которая собирает в себя все, идущие из нижних батарей, трубы.
5. В байпас устанавливают свободный конец отводящей трубы, который устанавливают в принимающий отрезок трубы.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Плюсы и минусы однотрубной системы

В вопросе преимуществ и недостатков однотрубной обвязки все не так однозначно, поэтому, чтобы рационально оценить систему детально разберемся в специфике ее плюсов и минусов.

Среди очевидных преимуществ:

• Экономичность – сборка однотрубной системы не требует большого числа рабочих материалов. Экономия на трубах и разных вспомогательных элементах дает возможность сократить финансовые затраты на подключение отопительной системы.
• Простота монтажа – нужно установить только одну магистраль для теплоносителя.

Однотрубная горизонтальная система отопления

Минусы однотрубной обвязки:

• Невозможность контроля отдельных батарей – в базовом исполнении однотрубная обвязка не позволяет обособленно регулировать подачу теплоносителя в конкретный радиатор и корректировать температуру в разных комнатах.
• Взаимозависимость всех элементов – чтобы отремонтировать или заменить какой-либо прибор, необходимо полностью отключать систему отопления.

Вместе с тем, обозначенные недостатки при желании легко нивелировать с помощью замыкающих устройств – байпасов. Они представляют собой перемычки с кранами и затворами, которые перекрывают поступление теплоносителя на отдельную батарею: если вам нужно отремонтировать какой-либо прибор, просто заблокируйте подачу воды к нему и без боязни протечки начинайте выполнять необходимые работы – вода в нормальном режиме продолжит циркулировать в общей системе отопления, минуя перекрытый участок. Помимо этого, к байпасам можно подключать терморегуляторы, чтобы контролировать мощность работы каждой конкретной батареи и обособленно регулировать температуру обогрева помещений.

Что лучше Однотрубная или двухтрубная система отопления?

Выбор между однотрубной и двухтрубной системой отопления зависит от ряда факторов, таких как тип здания, размер помещений, бюджет, эффективность и ваши индивидуальные предпочтения. Вот некоторые особенности каждой из этих систем:

Однотрубная система отопления:
В однотрубной системе отопления теплоноситель (обычно горячая вода) подается через одну трубу, которая проходит через все радиаторы, а затем возвращается обратно в котел по другой трубе. Особенности:

1. Простота монтажа: Однотрубные системы отопления обычно проще в монтаже, так как требуют меньше труб и соединений.

2. Экономичность: Меньшее количество труб и фитингов может снизить затраты на материалы и работу по установке.

3. Теплоотдача: Однотрубные системы могут иметь неравномерное распределение тепла между радиаторами, что может привести к различиям в температуре в разных комнатах.

Двухтрубная система отопления:
В двухтрубной системе горячая вода подается по одной трубе к радиаторам, а затем отводится обратно в котел по другой трубе. Она может быть сбалансированной (равномерной) или несбалансированной в зависимости от конфигурации. Особенности:

1. Равномерное распределение тепла: Двухтрубные системы обычно обеспечивают более равномерное распределение тепла между радиаторами, что может улучшить комфорт в помещениях.

2. Большая гибкость: Двухтрубные системы позволяют более гибко настраивать температуру в каждом помещении, что особенно полезно, если вам нужно отдельно регулировать тепло в разных комнатах.

3. Сложность монтажа: Двухтрубные системы обычно требуют больше труб и соединений, что может увеличить сложность монтажа и затраты.

Итак, лучший выбор зависит от ваших потребностей и условий. Для многоквартирных домов или больших помещений двухтрубная система может быть более предпочтительной из-за равномерной теплоотдачи. В более простых ситуациях однотрубная система может быть экономически выгоднее. В любом случае, рекомендуется проконсультироваться с инженером по отоплению или специалистом, чтобы выбрать наиболее подходящую систему для ваших потребностей.
