Как из профильной трубы своими руками сделать односкатную крышу: расчет, строительство, нюансы

Последовательность выполнения работ

Строительство навеса осуществляется так:

1. на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
2. далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
3. устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
4. в выемках стойки укрепляют клиньями или подпорками;
5. заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
6. сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
7. укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
8. поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
9. настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

При монтаже соединительного профиля между ним и поликарбонатом оставляют зазор для свободного расширения пластика. Также требуется оставлять зазоры между саморезом и краями крепежного отверстия, для чего диаметр последнего делают на 2 – 3 мм больше диаметра самореза.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить настил простой формы из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. В наши дни распространено применение поликарбонатных листов или металлического профнастила для изготовления кровли навеса. Помимо этого никто не отменял шифер, а также можно использовать листы из полимера. Выбор за Вами. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Особенности строения крыши из труб

Основой данной конструкции является ферма. Она состоит из плоских линий верхнего и нижнего контуров. В промежутке между двумя контурами расположена своего рода решетка. Она представлена раскосами и стойками. Все детали данной фермы соединяются между собой с помощью специальных узловых фасонок. С целью фиксации этих элементов используются сварки и болты. Иногда применяются клепки.

В некоторых строительных торговых точках можно найти уже готовые сложенные конструкции со стандартными параметрами.

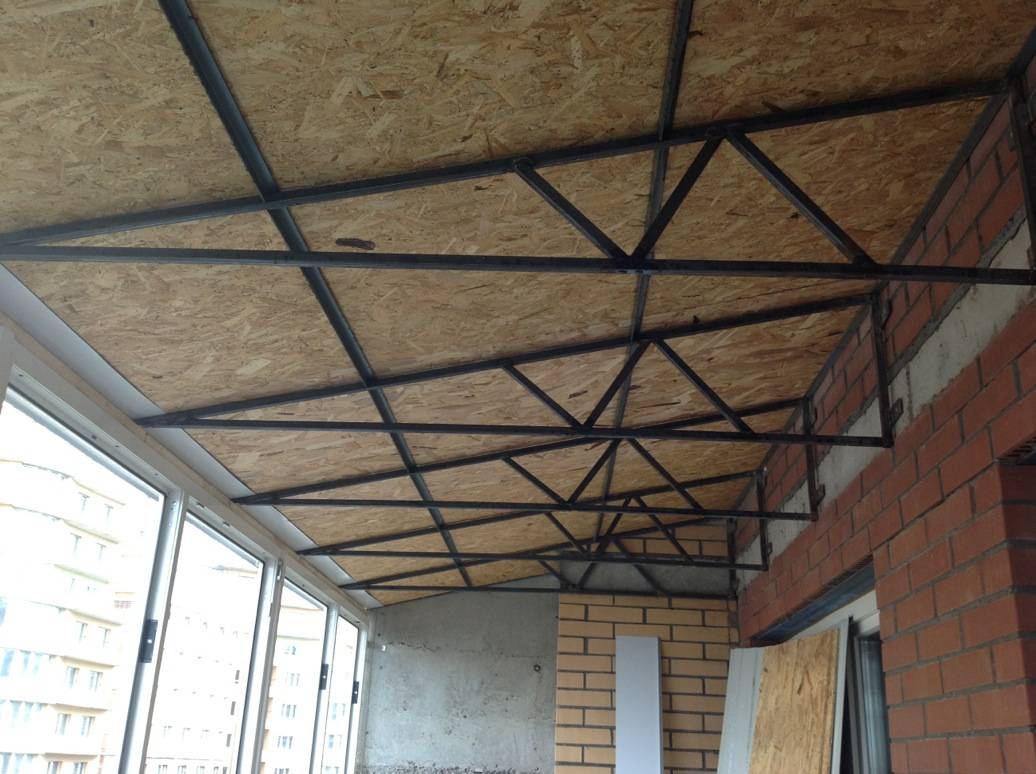

Крыша из профильной трубы

Можно изготовить крышу из профильной трубы своими руками. Однако для этого потребуется точность расчетов, наличие специальных навыков и умений работы с трубами. В данном случае намного проще приобрести готовые фермы, а потом их правильно смонтировать.

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крыши	Угол наклона крыши	Соотношение длина:высота фермы
односкатная	6-15	7-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)	15-22	7:1
двускатная, шатровая, арочная (регион с сильными ветрами)	22-35	5:1
мансардная, арочная	35-75	2-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Как самостоятельно заделать течь в трубе отопления без слива воды

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

Ширина навеса, м	Параметры опорных труб	Параметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)	тяжелая кровля (черепица, шифер)
до 4,5	сечение 40*40 кв. мм	сечение от 20*20 до 30*30 кв. мм, толщина стенок 1,5-2 мм	сечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5	сечение от 50*50 до 80*80 кв. мм	сечение от 40*20 до 40*40 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5	сечение от 80*80 до 120*120 кв. мм	сечение 60*30 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

• Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
• Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
• Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
• Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Как сделать стремянку (лестницу) из профильной трубы

Полезные советы по изготовлению своими руками ферм из профильных труб

• Для облегчения конструкций, используемых для устройства крыш с минимальным уклоном скатов, используют дополнительные решетки.
• Для снижения массы каркасов, устанавливаемых для организации скатов с диапазоном углов наклона 15-22°, нижний пояс изготавливают ломаным.
• При длине прогонов от 20 м применяют каркасы Полонсо, состоящие из двух треугольных конструкций, соединенных стяжкой. Такой конструктивный вариант позволяет избежать монтажа в раскос большой длины.
• Дистанция между ферменными конструкциями в общем случае не должна превышать 1,75 м.
• При выборе труб для сложных эксплуатационных условий необходимо учитывать марку стали, из которой они изготовлены. Для регионов с холодным климатом используют трубные изделия из низколегированных сталей, проявляющих высокую устойчивость к низким температурам. При высокой коррозионной опасности следует применять оцинкованную продукцию.

Что понадобится

Покрытие крыши гаража профнастилом стоит начинать с подготовки всех необходимых материалов и инструментов. Лучше запастись всем заранее, чтобы не прерывать рабочий процесс. Для того чтобы уложить профнастил на крышу гаража вам понадобиться:

1. Для резки листов пригодится ножовка по металлу. Чтобы ускорить работы по покрытию крыши профлистом, можно использовать электрические ножницы. Стоит отметить, что болгарку применять нельзя. Этот инструмент повредить защитное покрытие профнастила, и ваша кровля быстро выйдет из строя.
2. Отвертка. С ее помощью будут вкручиваться саморезы. Если есть, то лучше приготовить шуруповерт. В этом случае работы по покрытию гаража пойдут быстрее.
3. Также вам понадобятся дрель, молоток, измерительные приборы (рулетка, строительный уровень).

Кроме инструментов следует запастись и материалами. В первую очередь закупите профлист в нужном количестве. Определить сколько этого кровельного материала вам понадобится просто. Достаточно измерить площадь гаража. Плюс к этому добавить обязательные свесы. Они нужны для того, чтобы крыша защищала стены и фундамент гаража от атмосферных осадков. Также следует учитывать нахлест с которым будет укладываться профнастил.

Кроме кровельного материала нужно подготовить и гидроизоляцию. Конечно, ради экономии можно обойтись и без нее. Но чтобы гарантированно защитить имущество, находящееся в гараже от дождя, лучше немного потратиться.

Еще одни важный тип материала – это крепеж. Как правило, для этих целей используют саморезы для профнастила. Но брать обычный вариант нельзя. Саморезы должны иметь оцинковку, она будет служить защитой от коррозии. Также в комплект должны входить резиновый шайбы. Они служат уплотнителем, чтобы влага не проникла сквозь отверстия в профлисте.

Односкатная крыша на гараж из профнастила может быть выполнена и одним человеком. Материал не тяжелый, да и работать с ним легко. Но все-таки крыша, даже на таком небольшой строении как гараж – это травмоопасное место, поэтому стоит позаботиться о своем здоровье. Лучше всего выполнять работу с помощником. В таком случае и травму получить будет сложнее, и дело пойдет гораздо быстрее.

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.

^ вернуться к содержанию

Устройство крыши

Процесс возведения стропильной системы односкатной крыши во многом является более легким делом по сравнению с более привычной двускатной крышей. Однако, это только на первый взгляд.

Одной из проблем, возникающих при строительстве такого вида конструкции, является правильная укладка несущих балок:

• большая длина односкатной кровли требует четкого выдерживания угла наклона по всей длине;
• обязательное расположение стропильной конструкции с выдержанной геометрией (прямыми углами, разве что кроме случая постройки многоугольного строения);
• возможностью обойтись без использования мауэрлата.

При варианте укладки стропил на стену без мауэрлата производится четкий расчет мест установки стропил и контроль укладки всех балок со строгим выдерживанием расстояния между ними. В дальнейшем процесс строительства выглядит так:

• укладка стропил;
• проверка расстояний, закреплением положения стропил по краям и середине стропила досками обрешетки;
• закрепление стропил на стенах при помощи шпилек, анкерных болтов, или кирпичной кладкой (при таком варианте время возведения кровли может затянуться на несколько дней, так что анкерными болтами намного быстрее, а кирпичную кладку можно сделать позже);
• обшивка стропил досками обрешетки;
• установка водостоков;
• укладка гидроизоляционного материала;
• монтаж кровельного покрытия;
• установка ветровых досок;
• в случае необходимости установка конькового свеса.

При монтаже рекомендуется посредине стропил установить подпорные стойки для усиления стропильной конструкции.

Конструкции навесов. Достоинства и нюансы постройки

На фото навесов из поликарбоната показаны универсальные уличные конструкции, отлично пропускающие естественный свет, имеющие широкий ряд цветовой гаммы.

Сырьё достаточно лёгкое, прозрачное и имеет разнообразный удобный формат толщины, это помогает создать любой вид конструкции: от простых до криволинейных деталей. К тому же они с лёгкостью гармонично вписываются в любой интерьер и ландшафт приусадебного участка.

Навесы из поликарбоната делят на следующие виды:

• отдельные, самостоятельно стоящие чаще всего приемлемы для бассейнов, беседок, теплиц, навесы для автомобилей на стоянке и над хозяйственными постройками;
• мобильный тип быстро передвигается в любую выбранную точку периметра: крыша мангала, компактная беседка;
• как пристройка к гаражу, бане, веранде, козырёк крыльца.

Данные сооружения могут быть прямоугольной, криволинейной, двухэтажной формы. Так же их делят на открытые и закрытые модели, для чего стены с боков, как правило, закрывают стеклом, решётками, вагонкой, либо плотным текстилем.

Постройка включает в себя столбы для вертикальной опоры и непосредственно саму кровлю. Для выполнения каркасы используется древесина, металлические балки, бетон, кирпич, камень.

Выбор фермы, в зависимости от уклона ската

Выбор конструктивного варианта во многом определяется уклоном ската:

• 22-30°. Для формирования скатов со значительным уклоном обычно используются треугольные фермы. Их высоту – длина пролета, разделенная на 5.
• 15-22°. Высота принимается равной длине пролета, разделенной на 7. Для возможности увеличения высоты ферменной конструкции используют варианты с ломаным нижним поясом.
• До 15°. Обычно применяют каркасы трапециевидной формы с решеткой треугольной конфигурации. Высота ферменного блока в таких случаях определяется делением длины пролета на число, находящееся в диапазоне от 7 до 9.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Выбор формы кровли

Помимо односкатного типа в частном строительстве спросом пользуются и другие формы крыши:

• купольная;
• шатровая;
• арочная;
• двускатная.

Односкатная крыша – простая конструкция, что позволяет строить ее своими силами. Выбирая в качестве материала металл, каркас будет состоять из таких элементов:

• верхний пояс;
• нижний пояс;
• стойки;
• раскосы;
• шпренгели (раскосы);
• крепежные детали (клепки, косынки, сварные швы).

Приобретает популярность односкатка под небольшие дачные постройки, гараж, летнюю кухню с фермой вида полонсо. Это треугольный каркас, где нижний пояс делают приподнятым, ломаным.

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

• Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
• Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
• Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
• Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов

Конструкции и грунтовка
Конструкции	Грунтовка
Металлические	Свободные бетонные	Изоляционные бетонные	Промышленный бетон	Природного происхождения	Искусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб

Величина длины пролёта, м	1.2	2.3	3.5	4.5	5.8
Физические параметры трубы	Максимальная нагрузка на конструкцию, кг
42х42х2	77.4	19.4	7.33	3.98	1.77
42х42х3	98.9	26.6	9.54	4.55	2.22
52х52х4	130.7	37.7	14	6.57	3.45
63х63х3	200.7	44.3	17.2	8.99	4.66
