Советы по монтажу обрешетки под ондулин

Какими достоинствами обладает ондулин, и есть ли у него недостатки?

Благодаря материалам, из которых производится ондулин, он имеет множество достоинств

К ним относятся, конечно же, отличные качества гидроизоляции, гибкость, что немаловажно при работах по покрытию крыши, ударостойкость, хорошее противодействие таким вредителям, как плесень и грибок, экологическая чистота материала, и низкая стоимость

Если материал уложить правильно, на предварительно подготовленную обрешетку, он выдержит любую непогоду.

В связи с тем, что ондулин — достаточно легкий по весу материал, его можно уложить на старое покрытие крыши, например, на шифер. Как это делается, расскажем далее.

Было много сказано про достоинства ондулина, но, объективности ради, стоит упомянуть и о его недостатках. Покупатель должен быть осведомлен о том, какие подвохи ждут его в процессе эксплуатации материала.

1. Первый недостаток – это горючесть материала, так как к этому располагают органические вещества, входящие в состав ондулина.
2. Второй недостаток — это нестойкость окраса к погодным факторам, со временем он теряет свой первоначальный цвет, выгорая под солнцем.

Мы выяснили, что это за новый продукт современных технологий, теперь подошла очередь рассказать о том, как ондулин монтируется и на чем. Выше говорилось о том, что для монтажа материала необходима обрешетка. Разберемся, что это такое, как она делается и из чего.

Как сделать стены из гипсокартона своими руками, вы узнаете, прочитав нашу статью.

А тут статья про самодельные раздвижные межкомнатные двери.

Как правильно выбрать шаг между элементами?

Важная характеристика обрешетки – ее шаг, то есть расстояние между соседними рейками. Чем больше шаг между элементами конструкции, тем меньше ее несущая способность и прочность. Поэтому обрешетка крыши под ондулин рассчитывается, исходя из нагрузки, которой она будет подвергаться в процессе эксплуатации. На выбор оказывают влияние следующие факторы:

• Угол наклона крыши. Если уклон скатов превышает 45 градусов, то снег и талая вода практически не задерживаются на ее поверхности, поэтому расстояние между элементами обрешетки можно увеличить до 60 см. На низкоуклонных кровля, напротив, скапливается массивная снеговая «шапка», поэтому стоит предпочесть сплошную конструкцию.
• Снеговая нагрузка. Чем больше количество осадков в зимний период, тем больше должна быть несущая способность обрешетки, тем больше должны быть размеры ее элементов.
• Площадь кровли. Чем больше площадь крыши, тем большим деформациям подвергается ее поверхность, если не усилить конструкцию обрешетки дополнительными элементами.
• Сложность конструкции. Чем больше в конструкции кровли усложняющих элементов (ендов, скатов, мансардных окон), тем прочнее должна быть обрешетка.

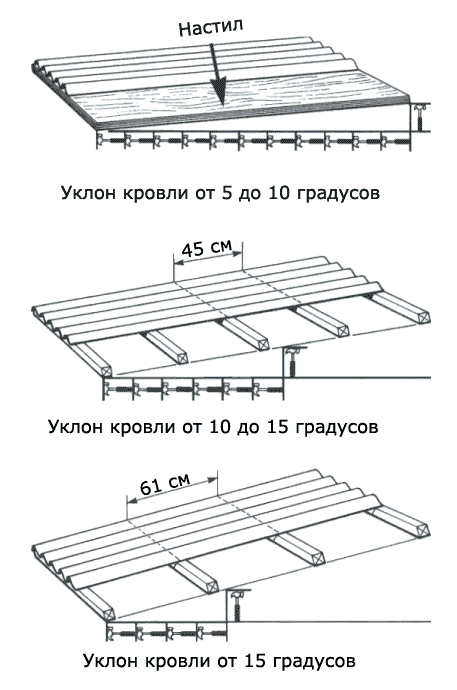

Зависимость шага обрешетки от уклона кровли

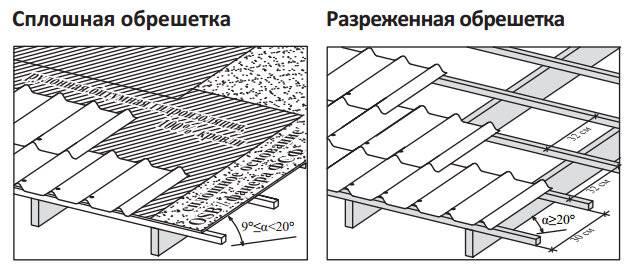

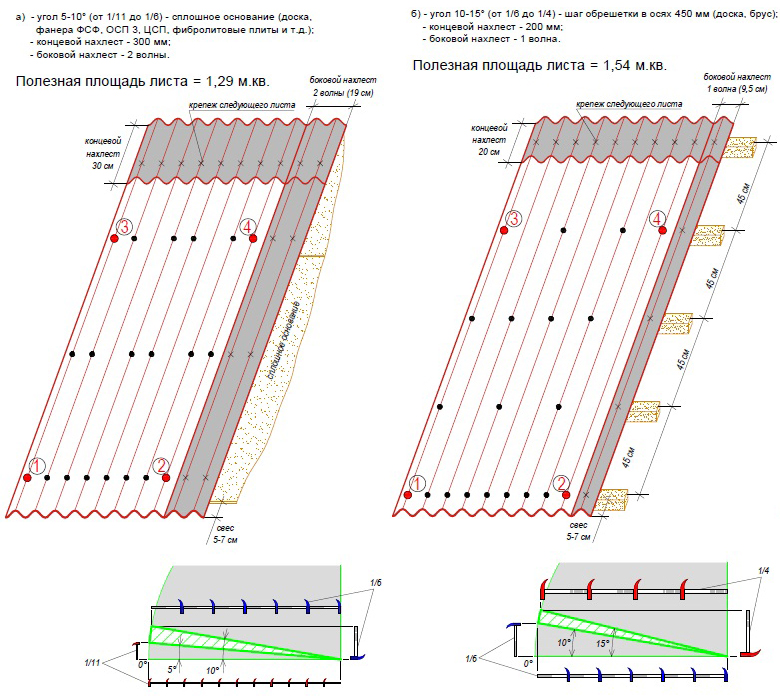

Схема укладки ондулина

Свойства еврошифера

Как и любой другой стройматериал ондулин имеет плюсы и минусы, которые обуславливают его применение.

Положительные стороны:

• небольшая масса – один лист весит около 6 кг, это позволяет легко работать с ним даже одному человеку, плюс, ондулин не создаёт большой нагрузки на кровельную систему;
• привлекательность – крыша выглядит аккуратно, ярко, производя приятное впечатление;

Образцы ондулина разного цветаИсточник fotocdn.net

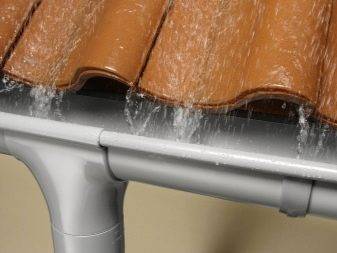

• водостойкость – битум практически не имеет пор, не пропускает воду, его гидроизоляционные качества очень высоки;
• биологическая инертность – благодаря тому, что жидкость не проникает в битум, как это происходит с шифером или черепицей, на ней не появляется мох в течение всего срока службы кровельного покрытия;
• простота и скорость монтажа – благодаря лёгкости листы материала может монтировать даже один человек, подача их к месту работ не вызывает трудностей;
• оптимальная толщина – толщина листов составляет 3 мм, этого достаточно для необходимой прочности и водонепроницаемости;
• длительная служба – профилированное битумное покрытие способно служить десятилетиями, при правильной установке такая кровля не потребует замены порядка 50 лет, производитель обычно даёт гарантию на 15 лет;
• низкая стоимость – еврошифер является одним из самых недорогих кровельных материалов, часто его применяют в тех случаях, когда хотят построить бюджетное жилье;
• гибкость – благодаря этому свойству листы не боятся ударов, на них можно наступить и они не пострадают; мягкость упрощает монтаж, позволяет при необходимости немного растягивать или сужать волны;

Ондулин отличается хорошей гибкостьюИсточник obyava.ua

• прочность – кровля в состоянии выдерживать тяжесть толстого снежного покрытия, сильный ливень, град;
• шумоизоляция – ценным качеством является тишина во время сильного дождя или града, профнастил, металлочерепица сильно гудят под таким воздействие, черепица и шифер сильно гудят, еврошифер практически не издаёт звука; кроме того, он снижает уровень шума с улицы, это ценно, если в доме есть жилая мансарда.

Чтобы понять, что такое ондулин для крыши и насколько он прочный стоит напомнить, что производитель утверждает, что этот материал при аккуратной и грамотной укладке способен выдержать ураганный ветер до 192 км/час. Правда, возникают сомнения, сможет ли такой ветер выдержать сама крыша. Надеемся, никому не придётся проверять ветростойкость кровли своего дома на практике.

Толстый слой снега на крышеИсточник spb-k.ru

Как уже сказано выше, крыша из ондулина имеет плюсы и минусы, поэтому стоит подробно остановиться на отрицательных качествах материала. Среди них:

• плохая устойчивость к морозам – в сильную стужу битум становится хрупким, может растрескаться, при такой погоде лучше не переносить изделия, не чистить снег на крыше; по указанной причине лучше не использовать покрытие в северных регионах, где зимой обычны очень низкие температуры, особенное, если они держаться длительное время;
• горючесть – смолы, целлюлоза относятся к горючим веществам, поэтому некоторые хозяева опасаются использовать ондулин из-за опасений пожара;
• выгораемость – колер кровли склонен с течением времени выцветать под воздействием солнца, это меньше относится к оригинальному ондулину и больше к его аналогам от других производителей.

Бюджетная цена еврошифера может рассматриваться и как плюс и как минус. Некоторые застройщики не используют этот материал только потому, что считают его использование непрестижным.

Применение ондулина ограничивают в отношении социальных объектов, включая лечебные учреждения, школы, детские сады, интернаты.

При обустройстве примыканий крыши к трубам, нужно быть аккуратными с битумными материалами, потому что они могут потечь от нагрева. Оригинальный Onduline имеет рецептуру, позволяющую выдерживать температуру больше 100 градусов Цельсия, но не выше 250 градусов. Поэтому вплотную листы к трубам не укладывают, оставляя зазор, примыкания закрываются специальными элементами из негорючих материалов или металла.

Обустройство надёжного примыкания кровельного покрытия к дымовой трубеИсточник stroyfora.ru

Часто встречаются утверждения, что ондулин недолговечен и приходит в негодность после 10-20 лет службы. Это не так. Виной некачественный монтаж, экономия на обрешётке или покупка подделок.

Подробный разбор недостатков важен для понимания, что такое ондулин, из чего сделан. Сравнение его преимуществ и недостатков помогает понять, стоит ли использовать этот материал вообще.

Расчёт количества строительного сырья

Чтобы узнать, сколько досок или брусьев уйдёт на создание обрешётки под ондулин, сначала требуется измерить длину и ширину каждого ската кровли, а также купленного материала. Помножив эти данные, получится определить площади крыши и одного элемента конструкции под финишное кровельное покрытие.

Для сплошной обрешётки

Кубатуру (количество кубических метров) материала на изготовление сплошной обрешётки под ондулин определяют в несколько действий:

1. Площадь крыши (учитывая все скаты) делят на площадь одной единицы купленного материала. В результате узнают, сколько листов фанеры или ОСБ потребуется для строительства обрешётки.
2. Полученное значение умножают на толщину элемента обрешётки. Обе величины обязательно переводят в метры. В итоге находят количество метров в кубе, которое понадобится, чтобы соорудить опорную конструкцию под ондулин.

Сплошная обрешётка сооружается из такого количества материала, которое было получено путём деления площади ската на площадь одного листа

Для разреженной обрешётки

Подсчёт кубатуры материала на строительство разреженной обрешётки ведётся следующим образом:

1. Длину ската делят на протяжённость просвета между досками или иным выбранным материалом. Это действие позволяет узнать, сколько потребуется элементов обрешётки.
2. Число обрешётин умножают на ширину ската кровли и получают нужное количество погонных метров пиломатериала.
3. Погонные метры умножают на толщину купленного строительного сырья. При этом все данные переводят в метры.

Разреженная обрешётка сооружается из определённого количества досок, которое определяют, зная все параметры используемого материала

Для особых зон

Там, где кровля примыкает к стенам, на коньке, около слуховых и мансардных окон, рядом с карнизами, а ещё под ендовами обрешётка обустраивается иначе.

Вокруг оконных проёмов, дымовой трубы и под ендовами обрешётка под ондулин должна быть сплошной. Количество материала на её сооружение рассчитывают, поделив площадь участка, который находится вблизи проёма или другого объекта в кровле, на площадь одного элемента строительного сырья. А в области конька к обрешётке прибивают дополнительные элементы.

Обрешётка у дымохода — сплошная, сделана из противопожарного материала

Требования СП, СНиП, ГЭСН

Проведение кровельных работ подразумевает расчет всех расходов материалов, крепежных элементов, задействованной техники (если таковая требуется), составление сметы на выполненный перечень работ.

Все эти моменты регулируют ГЭСН (Государственные элементные сметные нормы). Согласно ГЭСН при монтаже кровли должно быть задокументировано следующее:

• тип, сложность, особенности настила кровли;
• показатели коэффициентов различных расчетов (временная, постоянная нагрузка, прочность);
• количество выполняемых работ;
• нюансы монтажа ендов, конька, щипцов (в зависимости от типа кровли).

Согласно действующим нормативам монтажные работы по настилу ондулина имеют свои ограничения:

1. Битумными листами запрещено покрывать эксплуатируемую крышу, где будут передвигаться жильцы или предстоит обустройство газонов, клумб.
2. Нельзя его делать, если угол уклона скатов меньше 5 градусов.
3. Стелить ондулин запрещается, если обрешетка не соответствует нормам.
4. Нельзя также, если на крыше будет размещаться оборудование, вес которого превышает предельно допустимую нагрузку.
5. Запрещено, когда рядом с кровлей проходят коммуникации, провоцирующие в зимнее время обледенение.
6. Недопустимо покрыть ондулином кровлю на поверхности с радиусом кривизны до 5 м.
7. Запрещено использование материала в регионах Крайнего Севера, где показатель температуры зимой опускается до -60 градусов.
8. Запрещено крыть крышу на площади свыше 400 кв. м при отсутствии разделительных противопожарных поясов.

Ознакомиться в подробностях с этими и другими нормативами, регулирующими крепление, использование ондулина на крыше, можно в СП 17.13330.2011  (актуализированная редакция) и СНиП II-26-76 «Кровли» (актуализированная редакция).

Последовательность монтажа

Обрешетка крыши под ондулин устанавливается после настилки гидроизоляционного ковра и прибивания реек контробрешетки по направлению стропильных ног. После этого обустраивается свес крыши, крепится карнизная доска. Ее сечение должно быть чуть больше, чем сечение элемента системы обрешетки. Следующая доска крепится параллельно карнизной планке на расстоянии 28-30 см. Установка всех последующих досок обрешетки производится с выбранным шагом перпендикулярно направлению стропил.

Для фиксации досок используем гвозди или саморезы. Если основание под укладку, образуемое стропилами и контррейками, идеально ровное, то для фиксации можно использовать гвозди, которые забиваются по одному в оба конца бруска или по 2 шт. в каждый конец доски. Если основание неровное и нужно корректировать высоту элементов обрешетки, то лучше в качестве креплений использовать саморезы. Если длина ската большая, то доски придется стыковать торцами. Соединение нескольких элементов лучше выполнять в шахматном порядке.

После того как работы по монтажу кровельного основания завершены, проверяют геометрию крышной конструкции. Это делают с помощью шпагата, которым меряют диагонали каждого ската. Они должны быть равны. Если значения отличаются, то придется исправлять недочеты. После этого в торцах скатов устанавливаются ветровые доски. Они должны превышать высоту обрешетки на 3,5-4 см. Теперь параллельно карнизному свесу можно прибивать коньковые доски.

О том, как правильно сделать обрешетку под ондулин, вы можете узнать из предложенного видео:

Качественно и правильно сделанная основа под покрытие из ондулина обеспечивает требуемые функциональные характеристики кровли. Такая конструкция в процессе эксплуатации может с легкостью выдерживать расчетные нагрузки. Кроме этого, она будет иметь небольшой запас прочности.

Инструменты и расчёт

Крепеж ондулина к обрешетке или старому покрытию осуществляется на специальные метизы или саморезы с пластиковой шляпкой. Она имеет широкую прокладку, обеспечивающую надежную герметичность и бывает различных цветов, так что есть возможность подобрать нужное сочетание для листов любого оттенка. В зависимости от покрытия, необходимо правильно подбирать крепление: для металлической обрешетки используются метизы по металлу, для деревянной – гвозди. И те и те можно найти с соответствующей шляпкой и заглушкой под цвет листа. На один стандартный лист ондулина нужно 20-25 крепежных элементов.

Сразу стоит подсчитать количество других комплектующих. К ним относится конек, закрывающий два ската, надо просто заранее измерить необходимую длину. Еще это могут быть карниз, ветровые боковые планки, сливы, ендова. Заранее подсчитать количество погонных метров этих элементов не составит труда.

Необходимые инструменты для покрытия кровли ондулином:

• молоток;
• ножовка по дереву;
• малярный нож;
• рулетка;
• уровень;
• карандаш или маркер.

Какую обрешетку нужно делать под ондулин

Из-за слабости и практически нулевой жесткости ондулинового шифера обрешетку приходится делать максимально жесткой. Общее правило таково — чем больше вероятная величина прогиба деревянных реек или досок, тем плотнее должна быть набивка материала.

Существуют вполне конкретные рекомендации производителей по размерам обрешетки под ондулин. Устройство несущей основы зависит, прежде всего, от угла наклона кровельного ската:

• Для кровли с углом наклона до 10о используется сплошная обрешетка, можно использовать водостойкую фанеру или любой другой материал с аналогичными характеристиками;
• На скатах с уклоном до 15о фанеру можно заменить брусом 60х60 мм или необрезной доской – сороковкой;
• На более крутых кровлях, от 15о и выше, обрешетку рекомендуется набирать из доски 30 мм, при этом шаг выбирается в зависимости от конструкции крыши и расположения кровельного покрытия.

В этих зонах шаг обрешетки уменьшают, добавляют дополнительные рейки и бруски или обшивают проблемные участки фанерными листами. Поэтому не стоит удивляться, если обрешетка крыши по внешнему виду отличается от привычной «лесенки», используемой под шифер или металлочерепицу.

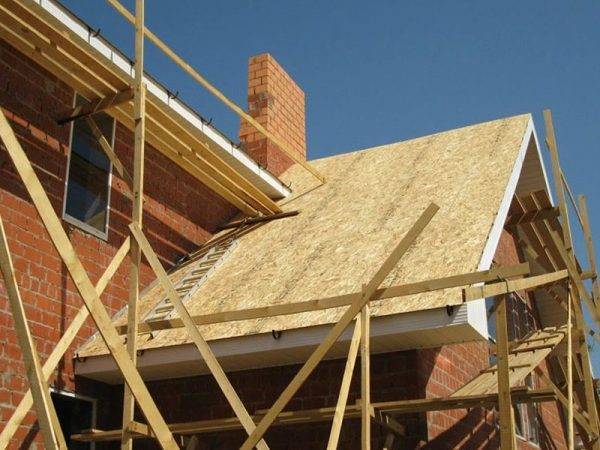

Сплошное основание: идеальная геометрия

С материалом изготовления обрешетки мы разобрались, давайте рассмотрим, с каким шагом она должна быть расположена. Как мы уже говорили, для разного угла наклона крыши к ней есть свои требования:

Логика здесь проста: чем более пологая крыша, тем больше на нее падает снега, и тем устойчивее должно быть основание. И тем чаще должен быть шаг, чтобы удерживать на себе листы ондулина без их провисания.

Поэтому для укладки еврошифера на пологих крышах до 10° (но не менее 5°), следует делать сплошную обрешетку из досок, фанеры или плит OSB. Вот по такому принципу:

Как видите, толщина деревянного настила бывает разной, в зависимости от шага стропил или наличия дополнительной обрешетки.

Если вы укладываете сплошной настил из фанеры или ОСП-3, обязательно оставьте 3 мм зазора, чтобы потом в теплую пору года компенсировать линейное расширение. Причем сам настил следует класть в шахматном порядке, с разбежкой швов.

А крепить – на ершенные гвозди или саморезы, для чего особенно удобно использовать автоматические инструменты:

Если такую обрешетку делать из досок, то располагать их вплотную друг к другу их тоже не следует, чтобы потом все основание не повело. Поэтому оставьте зазор в 5 см.

Если вы делаете обрешетку из сплошной укладки досок, оставьте между ними зазор в 3-5 мм. Для этого хорошо подходит древесина хвойных пород. Причем желательно, чтобы фрагменты годовых колец оказались ориентированы выпуклостями вверх.

В этом случае, если доску обрешетки все-таки поведет, она постепенно разогнется и заполнит собой образовавшиеся промежутки. И воздействие на кровлю в этом случае будет минимальным. Если об этом не позаботиться, обрешетка выгнется «горбом» и на ондулине появятся заметные волны.

Инструкция по монтажу

Выполняя установку обрешётки под ондулин, не забывайте об элементарных правилах безопасности

Обрешётка под битумный шифер устанавливается после укладки гидроизоляционного слоя, а также набивки брусков контробрешётки вдоль стропил. Порядок монтажа выглядит следующим образом:

1. Сначала оформляем карниз. Крепим первую доску у свеса с любого края кровли на шурупы или гвозди.
2. Чтобы закончить первый ряд, режем с помощью ножовки или ручной дисковой пилы доску в соответствии с оставшейся длиной (в этом случае нужно отрезать 2 м, так как длина крыши равна 8 м, а доски – 6 м).
3. Устанавливаем отрезанный кусок вплотную торцом к первой доске и крепим к стропилам. В местах соединения досок не должно быть расхождения по высоте.
4. Второй ряд начинаем с монтажа оставшейся (в этом случае четырёхметровой) доски. Устанавливаем её параллельно карнизу. При этом расстояние от первого до второго ряда желательно сделать небольшим – примерно 30 см.
5. Берём следующую доску и разрезаем её по аналогии с предыдущей и заканчиваем второй ряд.
6. Далее процедура повторяется до самого верха крыши.

Для крепления коньковых элементов на верхнем ребре крыши по обе стороны скатов и по центру следует устанавливать дополнительные доски.

Видео-гид по созданию деревянного основания под ондулин

https://youtube.com/watch?v=M04-QoJulrU

Установка обрешётки под ондулин требует особых навыков и знаний. Если же вы впервые сталкиваетесь с такой работой, то к ней нужно подойти очень серьёзно. Придерживайтесь вышеупомянутых правил, и кровля прослужит вам долгие годы.

Ключевые этапы подготовки крыши к монтажу

Как правило, тщательная подготовка — залог быстрого и качественного выполнения всех этапов, возможность работать без простоев с максимальной эффективностью.

Требования к обрешетке

Битумные листы монтируются к деревянной обрешетке. Чтобы крепить брус обрешетки было проще и четко соблюдалась параллельность укладки, лучше использовать лекало. В местах примыкания планки конька фиксируются дополнительные рейки обрешетки.

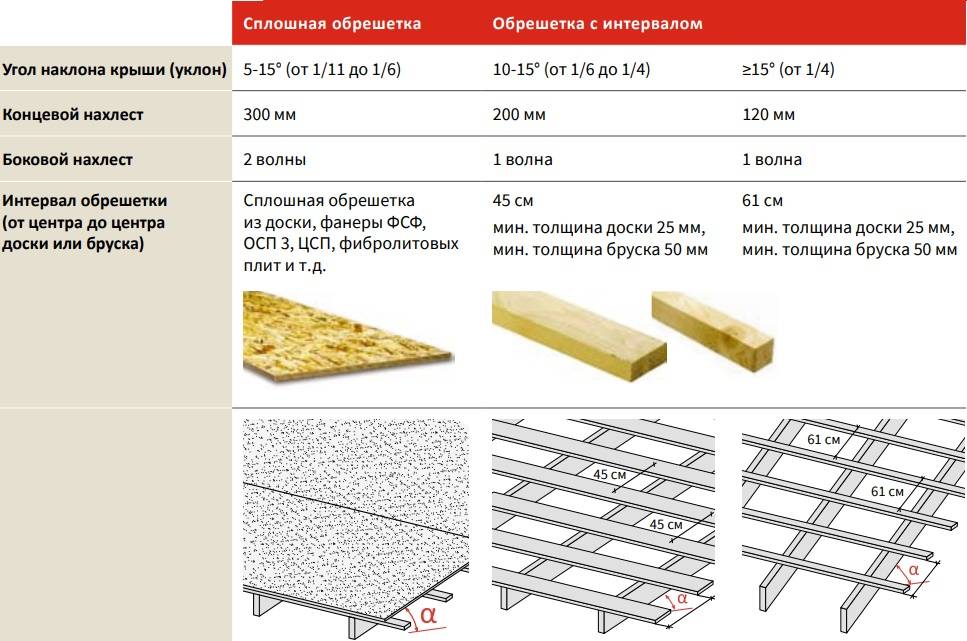

Согласно руководству, параметры обрешетки меняются в зависимости от угла наклона ската:

1. При показателе меньше 10 градусов обрешетка делается сплошной. Накрывать стропила лучше листами ДСП, ОСБ, влагостойкой фанерой. В этом случае битумное покрытие не будет прогибаться, деформироваться под нагрузкой из снега.
2. При показателе 10-15 градусов допустимо изготовление разреженной обрешетки. Для этого берутся доски шириной 10-15 сантиметров и крепятся с шагом 45 сантиметров.
3. При показателе свыше 15 градусов шаг бруса обрешетки можно увеличивать до 60 сантиметров.

Выбор, подготовка гидроизоляционных, пароизоляционных материалов

Укладка гидроизоляции не считается обязательным этапом работ, но позволит избавить крышу от протечек в местах крепления, нахлеста листов, станет хорошей защитой от конденсата. В качестве материала подойдет плотная полиэтиленовая пленка или мембрана.

Фото: технологичная схема кровельной обрешетки

Для нежилых, сезонных построек типа беседки, сарая, навеса или бытовки их можно и не делать.

Крепежные элементы

Для крепежа европейского шифера нужно брать метизы в цвет материала с широкой шляпкой и специальной герметичной прокладкой.

Фото: крепление листов ондулина при помощи кровельных саморезов

Под ондулин редко собирается обрешетка из металла, но, если все же конструкция собрана, для фиксации листов брать нужно саморезы с буром по металлу. Для деревянной — гвозди с широкой шляпкой.

Не рекомендуется брать метизы, бывшие в употреблении. При отсутствии опыта риск ненадежной фиксации довольно велик. Для ровного крепежа по линии можно нарисовать линию или натянуть веревку.

Расчет материала

Для точного расчета требующегося материала нужно провести замеры скатов. Теперь зная размеры пиломатериала можно произвести общий расчет.

Возьмем для примера расчет сплошной обрешетки:

• площадь кровли – 112 квадратных метров
• доска — 150 на 6000 мм (кубатура доски – 0,0225 кубических метров)

Рассчитаем:

• Площадь доски – 0,15Х6=0,9 квадратных метра
• Количество требующихся досок – 112/0,9=125 штук
• Общий объем досок 125Х0,0225 = 2,8125 кубических метров

Так же, исходя из площади, можно рассчитать количество досок для прореженной обрешетки (с учетом выбранного шага), для окон, дымоходов.

Зачем нужна обрешетка для ондулина

Еврошифер, как еще называют кровельный ондулин, изготавливается из обработанного целлюлозного волокна методом горячей пропитки и дальнейшей штамповки под высоким давлением. Технология во многом напоминает производство ОСБ, но, в отличие от стружечной плиты, ондулиновый шифер получается гибким и одновременно прочным.

Что не так с ондулином

Укладывание ондулина на обрешетку по ощущениям можно сравнить с монтажом листовой кровли из толстой профилированной резины, используемой для шумозащиты металлических ангаров и эллингов.

У ондулина есть два существенных преимущества:

• Небольшой вес, масса одного восьмиволнового листа составляет 6 кг;
• Пластичность материала. Ондулин будет держать кровельную плоскость, даже если обрешетка выполнена с отклонением от рекомендаций производителя.

Такая вот мягкость ондулина приводит к тому, что многие строители пытаются экономить или просто не обращают внимания на рекомендации по расстоянию обрешетки под ондулин. Понятно, что при неправильном устройстве крыши или обрешеточной плоскости срок службы сокращается в разы. Вместо гарантированных производителем 15 лет службы на неправильно собранной обрешетке получается в лучшем случае 5-6 лет.

Для чего используется обрешетка

Уложенные на стропила обрешеточные рейки или доски используются для обеспечения двух условий нормального функционирования кровельного покрытия:

• Обрешетка — это каркас, благодаря которому удается удерживать плоскость кровли под нагрузкой, это обеспечивает нормальный сход дождевой, талой и конденсированной воды;
• Деревянные рейки придают жесткость кровельному покрытию, а значит, материал кровли не будет рваться на ветру подобно пленке.

Для ондулина правильный выбор размера обрешетки, в первую очередь расстояния между рейками, означает, насколько жизнеспособной и долговечной окажется кровля. Можно, конечно, зашить плоскость полностью фанерой или панелями ОСБ, в некоторых случаях это единственно возможный вариант, но при этом расходы на устройство крыши вырастут вдвое-втрое, да и сама крыша окажется очень тяжелой. Проще и дешевле выбрать правильную обрешетку под ондулин, чем экспериментировать, непонятно, для каких целей.

Особенности применения

Чтобы максимально использовать все преимущества материала и минимизировать воздействия недостатков, следует производить правильный монтаж и эксплуатацию. Специалисты отмечают следующие «оплошности», которые допускают при проведении работ с ондулином:

• Многие «домашние» мастера стараются сэкономить. При крепеже материала к обрешетке крыши используют меньшее количество гвоздей для ондулина. В результате материал рвется под воздействием ветра. На каждый лист необходимо минимум 20 точек крепежа;
• Особо внимательно следует отнестись к основе, на которую будут монтировать ондулин. Материал мягкий и не может выдерживать большие нагрузки. В связи с этим доски в обрешетке должны укладывать на определенном расстоянии. Шаг зависит от уклона ската. Чем угол меньше, тем плотнее должна быть обрешетка. В этом случае и монтаж, и эксплуатация крыши из ондулина не принесет материалу вреда;
• Работы по монтажу следует проводить в безветренную погоду. Листы ондулина весят всего 6 килограммов. При сильном ветре работать будет сложно. А именно неправильный или небрежный монтаж и приводит к быстрому выходу из строя всей конструкции крыши.

Также важно правильно выбрать ондулин. Не стоит «гнаться» за низкой ценой. Стоимость изделия напрямую зависит от его качества

Дешевые варианты будут служить меньше. Плюс к этому уже через год начнет страдать и внешний вид крыши

Стоимость изделия напрямую зависит от его качества. Дешевые варианты будут служить меньше. Плюс к этому уже через год начнет страдать и внешний вид крыши.

Приобретая материал, следует внимательно отнестись к выбору. Все листы ондулина должны быть стандартного размера. Также необходимо посчитать и волны. На стандартном варианте их должно быть десять, а на компактном восемь. Если количество волн отличается, то перед вами подделка.

Обращают внимание и на внешний вид. На поверхности листов ондулина не должно быть битумных пятен. Кроме того, посмотрите несколько листов

В одной партии оттенок должен совпадать у всех изделий. Также внимательно отнеситесь к документации. Потребуйте у продавцов сертификаты. Если ондулин неподдельный, то документы будут предоставлены легко

Кроме того, посмотрите несколько листов. В одной партии оттенок должен совпадать у всех изделий. Также внимательно отнеситесь к документации. Потребуйте у продавцов сертификаты. Если ондулин неподдельный, то документы будут предоставлены легко.

При соблюдении рекомендаций по выбору и монтажу материала, крыша вашего дома будет надежно укрыта от дождей и снега. Ондулин имеет много преимуществ. Эти плюсы легко «покрывают» существующие недостатки. Поэтому материал и пользуется заслуженной популярностью в нашей стране.

Обрешетка под ондулин: нормы, расчет и пример пошагового строительства

Крыша — это первое, что бросается в глаза при взгляде на дом, и именно она определяет привлекательность, элегантность и надежность всего строения. Это крыша, которую вы носите, как говорится, при встрече. И чтобы дом выглядел достойно, не обязательно вкладывать в крышу больше, чем в фундамент.

Недорогой, но очень практичный ондулин, например, отлично смотрится и подойдет для любого современного проекта. Главное, чтобы у него был надежный фундамент!

А чтобы битумная крыша имела точную геометрию и прослужила долго, она, прежде всего, должна быть спроектирована по всем правилам искусства для ондулиновых крыш с разным углом наклона. И это только на первый взгляд. Конечно, существует множество тонкостей, о которых мы сейчас вам подробно расскажем.

Особенности материла

Ондулин – относительно новый кровельный материал, изготавливаемый в виде гофрированных листов, размеры которого составляют 1х2м и весом 6 кг. В состав этого покрытия входят спрессованные целлюлозные волокна, пропитанные модифицированным битумом. Материал производится в четырех стандартных расцветках – зеленой, красной, коричневой, черной. С точки зрения конструкции обрешетки он имеет две особенности:

• С одной стороны, ондулин очень мало весит, поэтому ему не требуется обрешетка с высокой несущей способностью из элементов с толстым сечением. Низкая масса позволяет выполнять монтаж покрытия на разреженную конструкцию с шагом до 60 см.
• С другой стороны, ондулин плохо самостоятельно держит форму, особенно под весом снежной «шапки», которая скапливается на крыше в зимний период. Кроме того, он под воздействием солнечных лучей размягчается и становится более пластичным. Поэтому ему требуется дополнительная поддержка.

Кровельный пирог кровли из ондулина

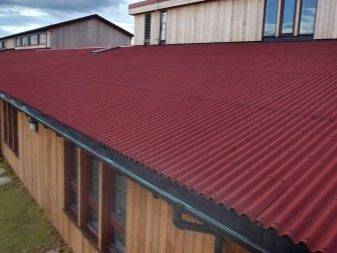

Лист ондулина

Какую обрешетку необходимо делать под ондулин

По причине низкого уровня жесткости ондулина приходится совершать каркас для него с максимальной прочностью

При этом важно соблюдать одно правило – чем больше возможная величина прогиба деревянных досок или реек, тем меньшего шага необходимо придерживаться

Сами же изготовители предоставляют конкретные рекомендации по размерам. На устройство несущей основы в первую очередь влияет угол наклона ската крыши:

• Уклон в пределах 5-10°. В этом случае необходимо делать сплошную обрешетку с применением влагостойких фанерных листов или любого другого материала с наличием таких же качеств.
• Уклон в диапазоне 10-15°. Вместо фанеры можно прибегнуть к использованию брусков 6х6 см или необрезной доской сороковкой. Промежуток между элементами должен составлять 45 см.
• Уклон свыше от 15° и больше. Каркас рекомендуется делать из досок 30 мм, соблюдая шаг с учетом конструкции кровли и расположения укладываемого материала. В основном этот показатель достигает 60 см.

Обратите внимание! На любой крыше присутствует большое количество мест, для которых общие рекомендации не являются оптимальными. К примеру, кровельные свесы, узлы примыкания к трубам вентиляции и печей, ендова, вентиляционные люки и встроенные оконные рамы.

На этих участках шаг обрешетки делается меньше, добавляются дополнительные рейки и брусья или производится их обшивание листами фанеры

На этих участках шаг обрешетки делается меньше, добавляются дополнительные рейки и брусья или производится их обшивание листами фанеры.

Важно! Выполненный каркас с шагом в 60 см способен прогибаться под тяжестью веса. Шероховатость материала не позволяет снегу легко скатываться, ввиду чего во избежание деформации крыши желательно укладывать элементы каждые 45 см

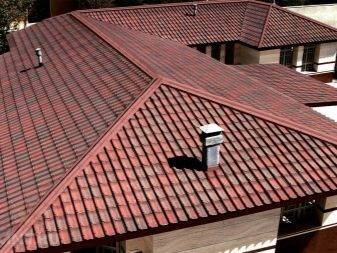

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.

Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.

1. Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
2. Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.

Прежде всего нужно указать тип кровли

Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.

Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.

Далее указывают основные параметры дома

Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.

Следующий важный параметр — сечение стропил

Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.

1. Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
2. Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.

Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления

Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.

Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.

Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов

Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.

1. Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
2. Гидроизоляция. Рекомендованный нахлест 10 см.
3. Контробрешетка. Делается из брусков 50×50 мм.
4. Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.

Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку

После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.

Результаты расчета калькулятор выдает в колонке рядом с исходными данными
