Устройство обрешетки крыши и подробный монтаж основания под различные кровельные покрытия

Металлическая обрешётка

Металлическую обрешетку крыши рекомендуют использовать под профнастил только в том случае, если профильный лист толще 0,7 мм, так как данный показатель влияет на вес металла.

Перед началом работ нужно замерить весь периметр обрешечиваемой системы, обязательно учитывая водостоки, трубы, карнизные свесы и т.д. После того, как вы проведете все замеры можно приступать к укладке стальных труб и сваривать их, используя дуговую сварку.

Важно! Несмотря на хорошую прочность металла, сварочные места, к сожалению, могут быть подвержены влиянию коррозии, для того чтобы продлить их жизнь нужно обязательно покрыть такие участки грунтовкой и эмалью для наружных работ

Стропильную доску и гофролист необходимо крепить при помощи саморезов

Обратите внимание, металл не нужно пробивать гвоздями, так как это очень плохо сказывается на показателях геометрической точности

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке

Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух

Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом

Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Применяемые для обрешетки материалы

Стандартная обрешетка обычно делается из брусков или доски хвойных пород. В основном используются бруски 50х50 мм, рейки шириной до 7 см или доски 7-15 см при толщине от 2-3 см. В зависимости от кровельного материала под который монтируется обрешетка, могут использоваться следующие материалы для обрешёчивания вашей крыши:

• обрезная доска;
• необрезная доска;
• шпунтованная доска;
• ориентированно-стружечная плита (ОСП-3);
• фанера повышенной влагостойкости (ФСФ).

Доски шире 15 см использовать нежелательно, т.к. с годами они сильно покоробятся поперек волокон. Качество пиломатериала должно предполагать отсутствие на настиле крыши бугров и провесов. Настил крыши не должен прогибаться под тяжестью среднего человека, а тем более быть зыбким, в противном случае могут быть нарушены соединения кровельных деталей и их крепления. Все гвозди используемые при монтаже рассчитываются по схеме: длина гвоздя равна как минимум двум толщинам прибиваемой доски.

Планируя работы по окончательному монтажу кровельного покрытия желательно избежать влажных и дождливых дней, т.к. во время его монтажа обрешетка должна быть исключительно сухой, а пиломатериалы для обрешетки обязательно необходимо пропитать антисептическими составами.

обрешетка кровли бывает:

• сплошная обрешетка – зазор между соседними брусьями или досками не превышает 1 см;
• разреженная обрешетка – зазор составляет несколько сантиметров.

Каждый из этих видов обрешетки может применяться под определённый кровельный материал. Под битумную черепицу, например, подойдёт только сплошная обрешетка. А вот под кровельные материалы, имеющие собственную жёсткость (черепица, шифер, металлопрофиль и т.д.) достаточно и разреженной обрешетки.

обрешетка кровли может выполняться в однослойном и двухслойном варианте.

Однослойная обрешетка крыши может быть уложена на стропила только горизонтально, параллельно коньку.

Двухслойная обрешетка крыши, как понятно из названия, состоит из двух слоёв. Нижний слой – несущие брусья, закреплённые на стропильных ногах параллельно коньку с шагом 50…100 см. Верхний слой в виде обрезной или шпунтованной доски, а так же тёса, фанеры, ОСП-плиты укладывается от конька к свесу и крепится к брускам нижнего слоя. Допускается также и диагональная укладка материала верхнего слоя, с уклоном в 45° относительно брусков нижнего слоя. Двухслойный способ укладки обрешетки обычно выбирается для экономии материала, когда шаг стропильных ног очень большой. Также первым слоем обрешетки можно выровнять не слишком качественную работу по возведению стропильного каркаса.

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Установка капельника

Сплошная обрешётка и материалы

Выше указывались пункты, касающиеся разряженной обрешётки. Её также можно сделать и сплошной. Но применяются уже другие материалы:

• водоустойчивая фанера,
• стружечные плиты OSB-3.

Это взаимозаменяемые варианты. Ценник фанера несколько выше. Но этот материал проще демонтировать и снова использовать. С обозначенными плитами таких действий не получится.

В зависимости от дистанции стропил, отсутствия или нахождения под листами дополнительных прогонов подходят фанеры или плиты толщиной 1,2 – 2,1 см.

Для любой фальцевой кровли сплошную обрешётку требуется выполнять из пиломатериалов, чьи параметры толщины отражены в предложенной таблице:

Дистанции стропил, либо прогонов (см.)	Доска клееная многослойная	Доска обрезная из хвойных пород	Фанера/ плиты
60	20	22	12
90	23	25	18
120	30	32	21

В редких случаях для создания сплошной обрешётки применяют обрезную доску. Ещё реже в этом деле встречаются шпунтованные изделия. Они собираются автоматически без сквозняков между составляющими.

Самая распространенная тол данных материалов составляет 2,5 см. Версии толще 3,2 см не годятся – у них слишком большая масса.

Нужная ширина досок для обрешёток не превышает 15 см. При аналогии с вариантом доски «сотка» получается сравнительно небольшое число крепежей на один скат, и минимальное число стыковых зон.

При сопоставлении с вариантом на 20 см (шириной), вариант на 15 см меньше уязвим к поперечным дефектам. Чем больше ширина доски, тем больше её расположенность к деформациям и усушке.

Для создания сплошных обрешёток задействуют калиброванные доски. То есть в данной партии у всех досок идентичная ширина.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части.

Влияние кровельного покрытия на устройство обрешетки

Правильная обрешетка крыши всегда проектируется с учетом свойств выбранного финишного покрытия; оно же задает вид несущей части и определяет правила монтажа.

Шифер

Асбестоцементный шифер (листы плоской или волнистой формы) десятилетиями служит одним из самых востребованных кровельных покрытий, что обусловлено его дешевизной, легкостью в обработке и долговечностью. Шаг обрешетки при расчете шиферной кровли подбирается индивидуально, на него влияет толщина листа и его линейные размеры; он варьируется от 50 до 75 см. Сечение бруса колеблется от 5 до 8 см. Независимо от других параметров, при монтаже соблюдается следующее правило: опорой для каждого листа служат три бруса. Этого достаточно, чтобы сохранить жесткость кровли при любых нагрузках (передвижении человека или снежного покрова).

↑Как проверить качество конструкции

Нужно отметить, что погрешности при укладке сплошной обрешетки могут оказаться фатальными для эксплуатации кровельной конструкции.

Качественно устроенная обрешетка:

• не может прогибаться под тяжестью человека. Иначе монтаж кровли и проведение ремонтных работ в будущем будет проблематичным;
• в ней отсутствуют щели, не считая допустимых компенсационных. Для случаев, когда не удается их избежать, просветы рекомендуется перекрывать полосками из кровельной жести;
• отличается гладкой поверхностью. Неутопленные гвозди или торчащие сучки могут прорвать кровельное покрытие из битумного материала;
• закругленные рубанком торцы пиломатериалов. Это позволит предупредить разрывы и протирания битумных мягких материалов на местах, где они будут через них впоследствии перегибаться;
• использованные пиломатериалы должны быть непременно сухими и покрыты антисептиками.

https://youtube.com/watch?v=gP605c0FE1g%3F

2022 stylekrov.ru

Характеристики материала, используемого для обрешетки

Для того чтобы понимать, какой материал можно укладывать на обрешетку, следует сначала разобраться в характеристике наиболее популярных его видов. К ним относится:

• черепица (керамическая, цементно-песчаная, полимерцементная);
• шифер (асбоцементные листы), еврошифер (ондулин);
• фальцевая кровля;
• металлочерепица;
• мягкая кровля.

Различные виды черепицы (кроме металлической) представляют собой малоразмерные штучные элементы кровли. Данный материал считается одним из самых лучших из-за своих свойств, а также длительному сроку эксплуатации.

При этом кровля из черепицы является самой тяжелой, из-за чего она требует хорошей основы в вине стропильного каркаса и соответствующей обрешетки. Лучше всего использовать бруски сечением от 50 до 60 миллиметров.

Шаг обрешетки нужно рассчитывать в зависимости от кроющей длины каждого черепка, который может быть разным в зависимости от производителя.

Черепица

Шифер является одним из самых распространенных кровельных материалов на территории страны по разным причинам. Небольшие размеры листов можно класть на бруски, чей размер не превышает 50 миллиметров.

Если осуществляется монтаж больших по своим габаритам и весу единиц шифера, лучше всего использовать бруски толщиной около 80 миллиметров. Шаг нужно подбирать в зависимости от размеров.

Они могут быть, как 120*68 сантиметров, так и 175*112,5 сантиметров. Стоит помнить, что один лист должен опирать по меньшей мере на три бруска, чтобы он не прогибался под собственным весом и давлением атмосферных осадков.

Шифер

Фальцевая кровля менее популярна, но все же ее иногда применяют. Если уклон крыши находится в пределах до 14 градусов, или же сама ее конфигурация достаточно сложная, производители рекомендуют монтировать материал на сплошную обрешетку.

Какая доска нужна для обрешетки крыши? Сечение бруса должно находится в пределах 50*50 миллиметров. Также можно применять вместо него доску с сечением 32*100 миллиметров.

Начинать монтаж обрешетку под фальцевую кровлю нужно от карниза. Выступающие части крыши должны быть на протяжении 60 сантиметров отделаны сплошной доской с шагом не более 1 сантиметра.

Фальцевая кровля

Мягкая кровля является достаточно простой в монтаже, но требующей одно- или двухслойной сплошной обрешетки. Вес такого материала достаточно небольшой.

Стоимость в отличии от некоторых других видов кровли также достаточно приемлемая. При этом срок службы мягких материалов может быть не очень большой. К тому же они достаточно токсичны при горении и не очень огнеустойчивы.

Гибкая черепица

Шаг обрешетки под металлочерепицу

Из-за специфичности (ступенчатость) черепичного профиля чаще всего под него применяется обрешетка с разреженным шагом.

Шаг обрешетки — это расстояние между продольными центрами двух смежных досок. Он должен равняться длине волны выбранной модели металлочерепицы. На рисунке ниже это четко видно.

Шаг обрешетки под металлочерепицу

Рассмотрим детально схему снизу вверх:

• c — нижний выпуск кровельного листа. Вынос кровли относительно стартовой доски для большинства видов металлочерепицы равен 50 мм.
• Карнизная (стартовая) доска должна иметь большую толщину сечения. Это обусловлено тем, что она и следующая за ней доска находятся под одной волной (см. схему выше).
• a1 — расстояние от центра стартовой доски до центра следующей доски.
•  b — шаг обрешетки равный длине волны.
• a2 — данное расстояние определяется по факту. Так как последняя волна подрезается, то толщину последней доски необходимо подбирать (наращивать).

Длина волны распространенных профилей:

Профили металлочерепицы	Длина волны, мм
Монтеррей	350
Супер Монтеррей	350
Макси	400
Каскад	350
Макси Каскад	400
Classic	350
Kvinta (Kvinta plus)	350
Country (Квинта)	350
Quadro profi	350
Kamea (Камея)	350
Finnera	350
Adamante	350
Decorrey	350
Испанская Дюна	350
Андалузия	400
Джокер	400

Инструкция по монтажу стропил

Знайте свои измерения. Прежде чем что-либо вырезать, вам понадобится длина пролета, подъема, прогона и длины линии каркаса крыши.

• Пролет: длина между внешними несущими стенами
• Подъем: высота конька крыши от центра пролета.
• Бег: половина пролета
• Линия: «гипотенуза» треугольника, как на диагональном расстоянии от внешней стены до центра конька вдоль стропила.

Размеры пролета и участка зависят от размеров стены. Прежде чем можно будет установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть диапазон и измерения, над которыми нужно работать.

С другой стороны, размеры подъема и линии зависят от уклона вашей крыши.

Определите уклон кровли

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

• К счастью, вы можете определить уклон крыши с помощью простого уравнения — подъем, разделенный на пробег.
• Например, если ваше стропило поднимается на 15 см через каждые 27 см дюймов пробега, уклон вашей крыши будет составлять 6:12.

Например, Международный жилищный кодекс требует уклона кровли не менее 2:12 для битумной черепицы. Чем ниже, тем ниже, и вам нужно будет использовать плоский кровельный материал в соответствии со стандартами.

Техника безопасности

Поскольку возведение крыш и устройство кровель происходит не на земле, здесь присутствует такой фактор опасности, как высота. Высотой считается 3 и более метра.

При работе на высоте:

• Работать при ветре и атмосферных осадках нельзя.
• Нельзя ничего сбрасывать вниз, особенно не глядя.
• Лестницы должны быть оборудованы в своей опорной части противоскользящими устройствами.
• Необходимо максимально избегать применение электроинструмента с приводом через шнур. Надо использовать электроинструмент с аккумуляторами.
• Все подготовительные работы, раскрой и резку любых материалов максимально перенести вниз.
• Не захламлять место работы. Всегда помнить, что на высоте место всегда ограничено и его всегда мало.
• При работе нельзя двигаться спиной вперед, так как сзади может оказаться пустота.
• Иметь и использовать защитные перчатки, очки и обувь.
• Хождение по уложенной кровле строго по нижним волнам и в мягкой, противоскользящей обуви.
• Не начинать работу без наличия на рабочем месте медицинской аптечки первой помощи.

Покупка материалов для стропил

Перед покупкой пиломатериалов для обрамления кровли следует учесть две вещи:

• Какой длины должны быть доски?
• Сколько кадров мне нужно?

Длина доски

Определив все размеры, мы знаем, что не стоит покупать пиломатериалы короче требуемой длины. Мы рекомендуем использовать пиломатериалы как минимум на фут длиннее, чем ваши окончательные размеры, плюс свес стропил, чтобы обеспечить достаточно места для разрезов.

Сколько кадров

Существует 2 метода строительства каркасов.

• Максимальное количество рам, но слабый пиломатериал
• Минимальное количество рам, но прочнейший брус

Например, самое широкое стандартное расстояние между стропилами составляет 60 см по центру, что означает установку нового стропильного полотна через каждые два фута вдоль стен.

Поскольку у вас меньше стропил, поддерживающих крышу, пиломатериалы должны быть прочнее.

• Прочность пиломатериалов зависит от породы, сорта и размеров пиломатериалов. Вместо того чтобы самостоятельно взвешивать все эти переменные, Американский совет по древесине предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.
• Проверив пиломатериалы, вы сможете рассчитать, сколько досок вам нужно.

Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, чтобы она проходила по всей длине здания плюс свес. Если ваше здание слишком длинное, возможно, вам придется соединить два куска коньковой доски вместе.

Как всегда, для учета ошибок следует заказывать больше пиломатериалов, чем необходимо.

Угол наклона кровли

Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.

Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.

Подъем и линейные измерения

Как только вы определитесь с уклоном крыши, вы сможете определить размеры подъема и линии.

• Помните, что вы уже должны знать пробег крыши. В ручную вы можете создать пропорцию между фиксированным уклоном крыши (подъем за пробегом, например, 6:12) и фактическим пролетом крыши, чтобы найти недостающее значение (фактический подъем).
• Определив свой подъем и бег, вы можете затем рассчитать измерение линии (гипотенузы треугольника), используя теорему Пифагора.
• Если вы не уверены в своих математических навыках, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами. Если ваша коньковая доска — это доска толщиной 5 см, вычтите 0,5 см длины линии из каждого стропила.

Описание

В настоящее время выбор кровельных материалов очень богат, поэтому подобрать оптимальный вариант можно на любой вкус и бюджет. Чтобы покрытия правильно и надежно легли на основание, необходимо произвести монтаж крепкой и долговечной обрешетки. Данная конструкция продлит срок службы кровли и сделает ее более износостойкой.

Сама обрешетка представляет собой перпендикулярно уложенные брусья. Эти детали устанавливаются на стропильные ноги. Данная конструкция принимает на себя основную нагрузку от материала кровли. При этом стропила передают вес крыши на перекрытия. В правильном исполнении получается надежная система, которая служит много лет.

Еще одной важной составляющей кровельного «пирога» является контробрешетка. Данная конструкция по своим функциям и строению отличается от обрешетки, однако далеко не все знают, что же это такое. Контробрешетка так же состоит из деревянных брусков

Их набивают непосредственно на гидроизоляционный материал, на стропила. Эту конструкцию монтируют, чтобы сформировать качественный слой гидроизоляции. Как правило, контробрешетка устанавливается под металлочерепицу

Контробрешетка так же состоит из деревянных брусков. Их набивают непосредственно на гидроизоляционный материал, на стропила. Эту конструкцию монтируют, чтобы сформировать качественный слой гидроизоляции. Как правило, контробрешетка устанавливается под металлочерепицу.

Обрешетку и контробрешетку под крышу изготавливают из разного рода материалов.

Для подобных работ лучше всего подходят:

• шпунтованная доска;
• необрезная доска;
• обрезная доска;
• качественная фанера, устойчивая к воздействию влаги;
• стружечная плита.

Монтаж таких конструкций вполне возможно произвести своими руками. Конечно, эту работу нельзя назвать очень простой и быстрой. От качества выстроенной вами обрешетки будет напрямую зависеть надежность и долговечность кровельного материала. Именно поэтому к монтажу подобных систем следует относиться максимально ответственно и серьезно. Если же вы сомневаетесь в своих силах, то лучше не рисковать, а доверить работу профессионалам.

Преимущества и недостатки профнастила

Профнастил обладает внушительным списком преимуществ перед большинством строительных материалов:

• доступная цена. Затраты на обустройство самой крыши чердачных помещений, как правило, будут существенно ниже;
• имеет небольшой вес. Чтобы поднять профнастил на крышу не нужно привлекать постороннюю силу или применять специальную технику. Некоторые рулоны можно унести самостоятельно;
• состав профнастила. По своей структуре – это металлический лист, который сверху покрывается частицами хрома или цинком. Также встречаются разновидности с комбинированным покрытием;
• материал защищён от коррозии. Благодаря своему покрытию профнастил не подвержен воздействую ржавчины. Даже при повреждении коррозия листам не грозит;
• лёгок в монтаже. Крепление профнастила к обрешетке не вызовет сложностей даже у неопытного строителя;
• обеспечивает качественную защиту крыши от влаги, утечки тепла, плесени, паразитов и перепадов температур. При покрытии крыши слоем из профнастила можно не задумываться о дополнительной защите (если чердачные помещения не будут использоваться в будущем);
• профнастил универсален. Остатки листов после возведения крыши могут быть использованы и для других целей, например, для возведения забора, загона для животных, беседки и т.д. Единственным ограничением является то, что крепление профнастила нужно производить к готовой обрешетке.

Однако профнастил имеет ряд недостатков:

• Для возведения любых конструкций требуется сделать обрешетку под профнастил. Если этот этап пропустить или сделать неправильно, то конструкция окажется недолговечной и/или будет производить много шума при сильном ветре.
• Ассортимент профнастила на крышу серьезно ограничен. В строительных магазинах можно найти от силы 3 — 5 видов данного материала. Также большинство листов профнастила не отличаются эстетикой.
• Необходимость в покупке лишнего материала. Так как установка происходит по принципу нахлеста, то требуется дополнительная подгонка листов и их раскройка, из-за чего расход материала увеличивается.
• Для крыши из профнастила требуется звукоизоляция (особенно если чердачное помещение будет использоваться в качестве жилого помещения).
• При ударе капель дождя и града о листы значительно повышается уровень шума в помещении и особенно на чердаке.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега.

Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

• Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
• Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
• Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
• Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
• Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге

Для чего нужна обрешётка

Прежде чем мы расскажем об обрешётке, нужно хорошо понять строение крыши.

Крыша: терминологические тонкости

Крыша — это покрытие любого здания. Она защищает внутренность дома от осадков, ветра, перепадов температуры. Крыша состоит из двух или более скатов — наклонных плоскостей, в свою очередь состоящих из стропильной конструкции и обрешётки. Если скатов — два, то их горизонтальное смыкание называется коньком, а выступающий над стеной край ската — свесом.

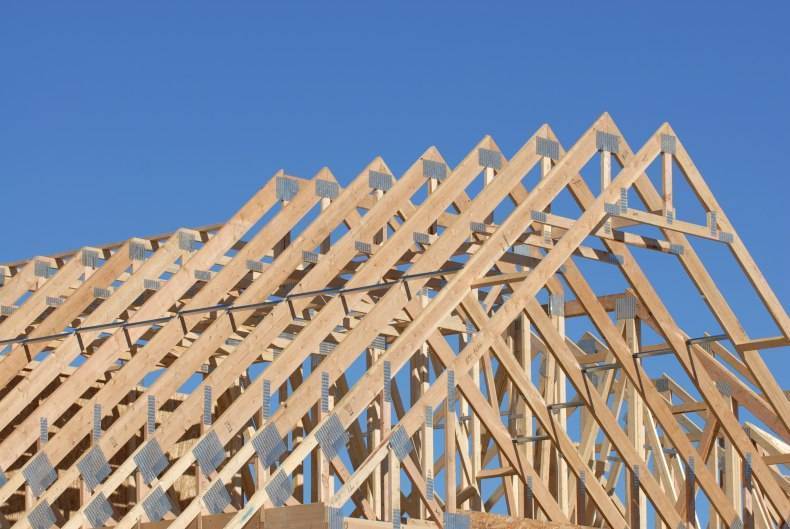

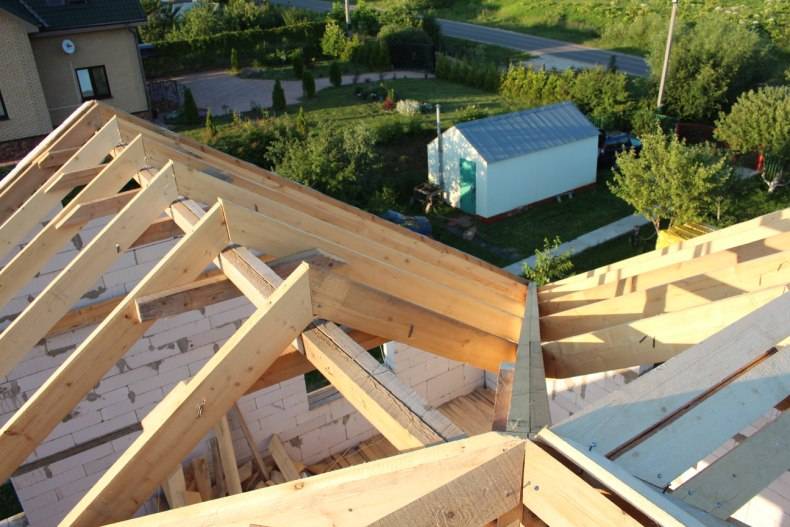

Стропильная система четырёхскатной крыши готова к настилу обрешётки

Стропила — несущая конструкция, которая состоит из:

• вертикальных стоек;
• наклонных подкосов;
• стропильных ног.

Обрешётка — сплошной или решётчатый настил, крепящийся на стропильные ноги.

Горизонтально-ориентированная обрешётка нашивается на стропила

Кровля — это «пирог», состоящий из крепящегося на обрешётку кровельного покрытия и нижележащих слоёв утеплителя, ветро- и парозащиты.

Кровля бывает холодной (утеплён чердак) и тёплой (под обрешётку уложены утеплитель, гидро- и пароизоляция). Последняя, в частности, используется для жилых мансард.

Кровельный пирог в самой полной своей комплектации требует сложной конструкции обрешётки

При наличии чердака можно обойтись кровельным покрытием без теплоизоляции, гидроизоляция обязательна всегда.

Назначение обрешётки

Обрешётка выполняет следующие функции:

• служит основой для крепления кровли;
• естественным образом усиливает форму скатов и конструкцию крыши в целом и помогает сохранить её геометрию на долгие годы;
• воспринимает и равномерно передаёт на стропила нагрузку от кровельного пирога (до 50 кг/м2);
• с помощью контробрешётки предотвращает образование конденсата на границе холодного и тёплого слоёв кровельного пирога в случае отапливаемой мансарды.

Конденсат на внутренней стороне кровли вызывает гниение обрешётки, стропил, намокание и тем самым ухудшает теплоизолирующие качества утеплителя.

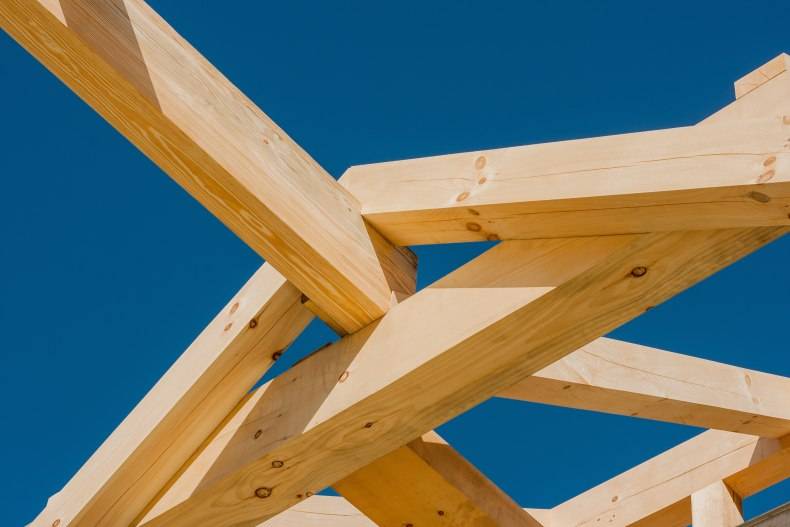

Как наращиваются стропила?

Во время создания качественной и большой по размеру крыши нередко требуется значительные по длине стропила. Чтобы их получить, требуется наращивать несколько элементов. Для этого используются разные способы:

• обычно выбирается метод, предполагающий сплотить доски, для чего они складываются друг с другом, причем именно широкими сторонами, после чего сшиваются, для чего используются гвозди;
• укладка досок с небольшим сдвигом, причем обычно он делается в половину длины, что позволяет сделать действительно длинные стропила, обладающие хорошей прочностью;
• создание косого среза, располагающегося на торцах элементов, но до создания среза надо делать противоскользящий упор по вертикали, после чего формируется сквозное отверстие, позволяющие осуществить стяжку элементов болтами.

Однослойная обрешетка из досок под гибкую черепицу

Как было сказано выше, однослойная обрешетка под гибкую черепицу крепится прямо к стропилам и подходит только для укладки рубероида. Кроме того, при использовании такой конструкции не получится установить утепление, поэтому с точки зрения энергоэффективности однослойная обрешетка не очень хороша.

Каркас под мягкую кровлю может изготавливаться из шпунтованных досок или теса. Выбирать необрезные доски крайне нежелательно – любые шероховатости и неровности данного материала обязательно приведут к деформации мягкой кровли, что, в свою очередь, приведет к снижению их декоративных и эксплуатационных характеристик.

Выбирая доски, нужно отталкиваться от следующих требований:

• Материал должен иметь ровную и гладкую поверхность без каких-либо неровностей;
• Ширина досок может варьироваться в пределах 100-140 мм, а толщина – 20-37 мм;
• Влажность досок не должна превышать 20% (избыток влаги в древесине приводит к ее преждевременной деформации и повреждению кровельного покрытия);
• Перед тем, как сделать обрешетку, все деревянные элементы необходимо пропитать антисептиками, которые защитят древесину от гниения, плесени и вредителей.

Конструктивно рассматриваемая однослойная обрешетка представляет собой доски, которые набиты к стропилам впритык друг к другу. Доски нужно располагать параллельно коньку. Чтобы они не коробились со временем, их нужно укладывать вогнутой стороной кверху, чтобы влага, пробившаяся через толщу кровельного покрытия, по доскам вытекала через карниз.

Оптимальная величина зазора между вертикальными соседними досками составляет 3 мм. Наличие такого зазора, с одной стороны, обеспечит надежную опору для мягкой кровли, а с другой – позволит доскам свободно менять свои размеры при изменении температуры и влажности. Если же зафиксировать их плотнее, то постоянное расширение и сужение досок рано или поздно приведет к их искривлению.

Утепление крыши из профнастила

Для чего нужно утепление кровли из профнастила? Ответ на этот вопрос достаточно очевиден. Именно через крышу из помещения теряется приблизительно 25% тепла

Поэтому правильное и эффективное утепление кровли — это задача первостепенной важности.
Утепление кровли из профлиста и сокращение потерь тепла через крышу позволяет уменьшить расход энергии, расходуемой на нагрев воздуха в помещении. Общеизвестно, что теплый воздух легче холодного и поднимается вверх под перекрытие здания

Именно поэтому утепленная крыша из профнастила позволяет сделать условия в помещении более комфортными и существенно снизить затраты на отопление.

Идеальным утеплителем считается вакуум, очень близок к нему по характеристикам и обычный окружающий нас сухой воздух. Его теплопроводность составляет 0,025 Вт/(м°С). Именно эта характеристика наиболее важна для любого утеплителя. Чем меньше теплопроводность, тем меньше толщина слоя тепловой изоляции, выше его эффективность и меньше затраты на утепление кровли. У различных современных утеплителей теплопроводность может в пределах от 0,029 до 0,23 Вт/(м°С).

Еще одной важной характеристикой теплоизоляционных материалов является гигроскопичность, то есть способность слоя утеплителя впитывать влагу, а также их паропроницаемость. Последняя характеристика определяет способность теплоизоляционного материала пропускать влагу, содержащуюся в воздухе не задерживая ее

Использование эффективных утеплителей позволяет создать «дышащую» крышу — именно такая кровля из профлиста с утеплителем обеспечит оптимальный уровень влажности в помещении.

Кроме этих основных характеристик, теплоизоляционные материалы отличаются друг от друга прочностью на сжатие, упругостью и эластичностью. Эти параметры выбираются в зависимости от того, в каких условиях эксплуатируется утепленная кровля из профнастила.

Наиболее широко для утепления крыш применяются теплоизоляционные материалы на основе вспененного полистирола или базальтовых волокон.

Выполняя утепление крыши из профнастила, в первую очередь, необходимо определить толщину слоя утеплителя. Этот расчет достаточно сложен, поскольку необходимо учесть большое количество факторов — от температурного коэффициента местности до уровня влажности. Коэффициент, учитывающий необходимые факторы, называется коэффициентом сопротивления теплопередаче для крыши и обозначается латинской буквой R.

Этот коэффициент уже рассчитан для административных цетров РФ, и приведен в таблице ниже. Если вам необходимо выполнить расчет для другой местности, то вам придется воспользоваться специальной нормативной документацией. В частности, СНиП 23-02-2003 «Тепловая защита зданий».

Коэффициент удельной теплопроводности утеплителя можно посмотреть либо на упаковке, либо в сопроводительном сертификате.

По технологии, устройство теплой крыши из профнастила зависит от конструкции кровли. Теплая кровля из профнастила может быть скатной или плоской. Технология монтажа утеплителя в первом и втором случае несколько отличается.
