Достоинства и недостатки настенных отопительных газовых котлов Bosch + инструкция по эксплуатации

Преимущества и недостатки

Данная модель от этого производителя имеет свои преимущества и недостатки. К положительным моментам относится:

• Высокое качество используемых материалов при создании прибора. Даже несмотря на то, что не все комплектующие производятся на заводах компании (например, насос стоит от немецкого производителя Wilo), узлы конструкции служат долго и надежно.
• Низкий уровень шума при работе системы отопления.
• Низкая стоимость в сравнении с остальными моделями со схожими характеристиками.
• Их производитель — известный бренд из Европы, хорошо себя зарекомендовавший себя во многих других сферах.

• Компания не является полноценным производителем своих котлов. В конструкции используется большое количество деталей от посторонних брендов.
• Слишком малое количество сервисных центров. В случае неисправности ее вероятнее всего придется исправлять самому либо обращаться к специалистам из каких-либо частных сторонних компаний.
• Небольшое количество моделей, что делает невозможным ориентирование на большие массы людей.

О производителе

В далёком 1886-м году Роберт Бош открыл мастерскую по механике и электронике. Но уже через 15 лет она превратилась в полноценный завод, который стал международным поставщиком различной техники. В России представительство появилось в 1904-м году. Когда сегодня видишь технику Bosch, в голове сразу возникают ассоциации с качеством и надёжностью. В 2004-м году Bosch покупает акции знаменитых фирм Buderus, Junkers и других, объединяя их в компанию Bosch Thermotechnology. Именно она занимается оборудованием для отопления и горячего водоснабжения. Главный офис расположен в Москве, а официальные дилеры присутствуют во многих городах России.

Компания известна технологиями последнего поколения, они едва ли не ежедневно подают заявки сразу на несколько патентов. Добавим сюда немецкие стандарты производства и контроля качества, стильный дизайн и разнообразие моделей. Кстати, на всех газовых моделях присутствует маркировка GAZ с буквенным обозначением.

Навесные котлы комплектуют медным теплообменником с оксидной плёнкой. Это позволяет добиться высокого КПД и долговечности запчастей, медь гораздо более теплопроводнее и устойчивее к коррозии, чем сталь. К преимуществам ещё можно отнести высокую безопасность, автоматический контроль работы и компактные размеры оборудования. Даже конденсационные модели не занимают много места.

Устройство на примере Bosch Gaz 6000 W WBN 6000-24 С. Типичная компоновка, все стандартно, однако соединения металлические, резьбовые, патрубки медные, все изолировано. В критических местах имеются резиновые антивибрационные элементы.

Из недостатков я могу выделить только цену, которая часто выше аналогичных котлов других производителей. Зато они не стали удешевлять производство, заменяя узлы гидрогруппы композитными материалами. Здесь они выполнены из латуни.

Ещё хотелось бы рассказать по поводу сборки. Да, сейчас котлы собирают в России, но все запчасти немецкие и на заводе в Энгельсе установлено оборудование от производителя. Помимо этого, если привозить котлы из Германии, они будут гораздо дороже. Но всегда при покупке проверяйте серийный номер по базе Bosch. Дело в том, что производителя стали подделывать на просторах СНГ и нелегально поставлять в Россию. Такое оборудование гораздо дешевле, но качество оставляет желать лучшего.

Лучшие напольные двухконтурные газовые котлы

Двухконтурные модели подключают к обогреву и горячему водоснабжению. Имеет сложное внутреннее устройство, что увеличивает цену, усложняет обслуживание. Несмотря на это, двухконтурный газовый котел самый востребованный вид тепловой техники. Установка оборудования обеспечивает комфорт, уровень которого выше, чем в стандартной городской квартире с централизованными коммунальными системами.

Siberia 23К

Отличается хорошим техническим оснащением. Конструкция экономайзера обеспечивает большую площадь контакта с теплоносителем. Это позволяет быстро поднять температуру в доме, площадью 220-250 кв.м. Теплообменник изготовлен из конструкционной стали, устойчив к коррозии, имеет продолжительный срок службы. Блок автоматики итальянской компании SIT контролирует работу, обеспечивает высокий уровень защиты от аварийных ситуаций. Пьезорожиг делает запуск быстрым, удобным.

Термостойкая горелка из нержавеющей стали Polidoro экономично расходует топливо. Корпус имеет хорошую теплоизоляцию из негорючего базальтового волокна, которая защищает от теплопотерь, увеличивая КПД. Устойчив к изменению давления в газовой магистрали. Для контроля над температурой установлен капиллярный термометр.

Достоинства:

• Простое подключение;
• Низкий уровень шума;
• Энергонезависимость;
• Минимальные эксплуатационные расходы;
• Хорошо развитая сервисная сеть.

Недостатки:

Дизайн в стиле минимализма.

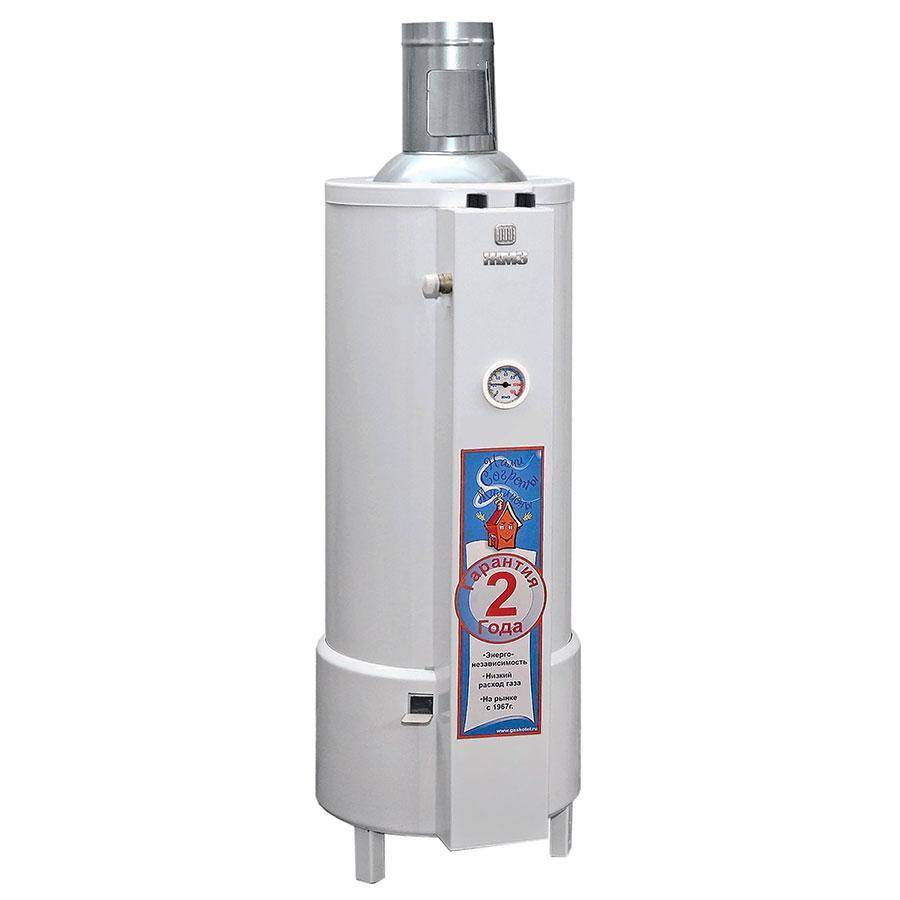

ЖМЗ АКГВ-29-3 Комфорт Н

Конвекционный энергонезависимый напольный отопительный газовый котел для дома площадью до 300 кв.м. Можно использовать в системах с самоточной и принудительной циркуляцией. Цилиндрическая конструкция делает более компактным, позволяя установить в небольшой бойлерной. Горелка открытая, работа контролируется итальянской автоматикой. При замене форсунки подключается к сжиженному газу.

Расположение табуляторов увеличивает время теплообмена, делает обслуживание удобным. За безопасность отвечают блоки автоматики. КПД достигает 89%, что увеличивает рентабельность. При производстве теплообменника используется конструкционная сталь, хорошая устойчивость коррозии позволяет использовать оборудование на протяжении 10-15 лет.

Достоинства:

• Стабильная работа при перепадах давления;
• Быстрый нагрев горячей воды;
• Наличие встроенного термометра;
• Простой монтаж.

Недостатки:

Лаконичный дизайн.

Инструкция по подключению и настройке

Подключение котлов Bosch производится согласно инструкции для сервисных работников.

После установки котла на стену и присоединения дымохода к соответствующим патрубкам присоединяют коммуникации:

• Прямая и обратная линии отопления.
• Подача вода для ГВС.
• Газовая труба.
• Электропитание.

Подключение электропитания должно выполняться должным образом, с присоединением фазы к соответствующему электроду и обязательным наличием заземления. Это исключит постоянное появление ошибки ЕА (отсутствие пламени).

После присоединения трубопроводов и проверки герметичности систему заполняют водой, контролируя давление по манометру или сигналу дисплея.

Рабочее давление составляет 1-2 Бар, однако следует учесть, что наливается холодная вода, которая при нагреве расширится и увеличит давление, поэтому надо ограничиться при достижении значения 0,8-1 Бар.

Некоторые модели поставляются с нулевой настройкой ступени вентилятора. Надо установить более высокую ступень, иначе котел не запустится.

После этого устанавливается необходимая температура теплоносителя и горячей воды. Это автоматически вызовет запрос на запуск горелки и старт работы котла.

Рабочие регулировки производятся по достижении стабильной температуры в помещении, при изменениях внешних условий они периодически корректируются по собственным ощущениям пользователя.

Первый запуск и настройку котлов должны выполнять сотрудники сервисных организаций.

Камера сгорания

Открытая

Станции с открытой камерой сгорания – это классический вариант проточных водонагревателей и напольных котлов. Конструкция предусматривает естественный приток воздуха во время горения топлива. После сгорания газа отработанные продукты отправляются в дымоход, поэтому в помещении должна быть хорошая вентиляция и противопожарная система. Достоинством прибора с открытой горелкой является отсутствие лишних функций. Недостатком – более низкая производительность и неполное сгорание топлива.

Закрытая

Оборудование с закрытой камерой сгорания нередко называют турбированным. С помощью мощного вентилятора воздух поступает снаружи помещения, после чего сгорает в специальной горелке. Отходы после сгорания удаляются принудительным путём, поэтому тяга в дымоходе не требуется. Для удобства вместе с турбированными котлами устанавливают компактные коаксиальные дымоходы. У приборов такого типа есть несколько достоинств, среди которых высокая производительность и возможность монтажа в любых помещениях. Есть и недостаток – шум, который возникает из-за работы мощных вентиляторов. Почти все модели оснащены горелками с регулировкой скорости. Эта особенность позволяет снижать уровень шума на малых скоростях.

Настенные газовые котлы Bosch

Настенные котлы, как следует из наименования, предназначены для навесного монтажа. Необходимо выбрать прочную (в идеале — несущую) стену, или воспользоваться специальной опорной конструкцией — рампой.

Монтаж на гипсокартонные или другие слабые перегородки запрещается. Специфика монтажа требует от производителей максимально компактной и легкой конструкции, не нагружающей стены.

Это является одной из причин ограничения параметров агрегатов — самая производительная модель выдает 35 кВт тепловой мощности.

Это позволяет обслуживать помещение до 350 м2, что соответствует размерам двухэтажного коттеджа и вполне укладывается в потребности пользователей.

Существуют разные типы настенных газовых котлов фирмы Bosch, которые можно разделить по определенным признакам.

По набору функций:

• Одноконтурные. Способны только к нагреву теплоносителя для отопительного контура.
• Двухконтурные. Обладают двумя базовыми функциями — нагрев теплоносителя и подготовка горячей воды для обеспечения бытовых потребностей.

По типу камеры сгорания существуют:

• Атмосферные (открытые) котлы. Воздух, обеспечивающий процесс горения, подается непосредственно из помещения, где находится агрегат. Вывод дыма происходит естественным путем, с использованием тяги печного типа.
• Турбированные (закрытые). Конструкция горелки герметична, подача воздуха осуществляется с помощью вентилятора турбонаддува. Он же создает давление, способствующее выводу дымовых газов. Забор воздуха производится снаружи, что благоприятно влияет на микроклимат жилого помещения.

Устройство

Конструкция двухконтурного котла Bosch зависит от типа теплообменника. У моделей с раздельным теплообменником устройство ничем не отличается от всех современных видов газовых котлов.

Под действием циркуляционного насоса теплоноситель поступает в первичный теплообменник, объединенный с газовой горелкой, где нагревается до максимально возможной температуры.

На выходе он стразу поступает во вторичный теплообменник, где отдает некоторую часть тепловой энергии на подготовку горячей воды.

У моделей с битермическим теплообменником процесс протекает несколько иначе — и теплоноситель, и горячая вода нагреваются одновременно.

Трубопровод имеет сложную форму сечения — по внешнему трубопроводу протекает теплоноситель, а по внутреннему проходит горячая вода.

Такая конструкция позволяет уменьшить количество узлов и повысить эффективность нагрева, но усложняет ремонт и обслуживание теплообменника.

Окончательная подготовка теплоносителя происходит в трехходовом кране, где он смешивается в определенной пропорции с остывшей «обраткой». Затем теплоноситель выводится в отопительный контур.

Дымоудаление и подача воздуха в камеру сгорания выполняется с помощью вентилятора турбонаддува (для турбированных моделей). Контроль за работой всех узлов производит плата управления и система датчиков, следящих за состоянием деталей и сигнализирующих о появлении неполадок.

Виды

Все двухконтурные котлы Bosch имеют настенный тип монтажа. Они различаются по другим конструкционным признакам.

По типу горелки:

• Атмосферные. Имеют открытую камеру сгорания, дым и прочие продукты горения выводятся с помощью естественной тяги.
• Турбированные. Камера сгорания закрытого типа, для дымоудаления используется вентилятор турбонаддува.

По типу теплопередачи:

• Конвекционные. Нагрев теплоносителя и ГВС производятся традиционным способом с помощью теплообменника той или иной конструкции.
• Конденсационные. Недавно появившаяся методика, при которой теплоноситель сначала предварительно подогревается от тепла, полученного в конденсационной камере. Происходит конденсация водяного пара из выводимого дыма. Подогретый теплоноситель требует меньше энергии для окончательного нагрева, что позволяет экономить топливо и более эффективно использовать все ресурсы агрегата.

Конденсационные котлы физически не могут работать, если разница температур на улице и в помещении больше 20°. Это делает их малопригодными к эксплуатации в российских условиях.

Кроме того, конденсационные модели чрезвычайно дороги, их стоимость в 2-3 раза выше, чем у конвекционных котлов и доходит до 240 тыс. руб.

Особенности модели

В конструкции данного устройства предусмотрено наличие двух теплообменников, выполненных из меди. Один, более крупный, используется для нагрева теплоносителя в системе, а второй, меньших размеров, нагревает холодную воду, делая ее пригодной для бытовых нужд. Происходит нагрев проточным способом. Так оснащен котел Бош 24 квт двухконтурный. В продаже имеются и одноконтурные модели. Подавляющее большинство из них являются настенными.

Система циркуляции теплоносителя обычно используется классическая с трубами из полипропилена (диаметром 2,5 см), а также с наличием радиаторов, выполненных из алюминия. Основная часть котла создана из меди. Расширительный бак в системе предусмотрен объемом 8 литров.

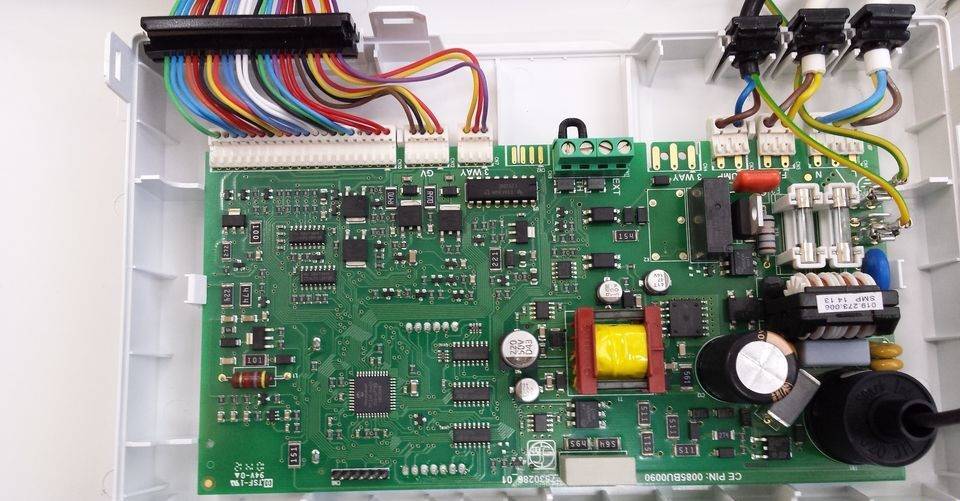

В конструкции устройства установлена качественная автоматика, регулирующая работу, а также защита от замерзания и блокирования работы насоса циркуляции теплоносителя. Система контроля газа и режим «зима-лето» обеспечивают безопасный и экономичный расход топлива в различные погодные условия и времена года.

Еще одной особенностью котла является возможность контроля за температурой только теплоносителя (которую можно менять, используя кнопки на панели управления). Для регуляции работы, ориентируясь на температуру воздуха в обогреваемом помещении, нужно устанавливать дополнительный термостат. Такая возможность также предусмотрена в конструкции.

Обратите внимание! Некоторая прихотливость автоматики к напряжению в сети требует установки дополнительного устройства для стабилизации электричества и защиты при грозе

Все представители данного модельного ряда в своей конструкции имеют турбину для выброса продуктов горения, которая обеспечивает принудительное создание тяги. Для вывода дыма наружу применяются дымоходы, состоящие из двух каналов: один служит для притока воздушных масс, а второй для непосредственно вывода дыма. Он имеет стандартные размеры в 60/100 миллиметров.

Важно! Возможен вариант удлинения, а также увеличения диаметра труб до 80 миллиметров

Достоинства и недостатки

К достоинствам настенных котлов Bosch следует отнести:

• Компактность, небольшие размеры и вес, возможность установки на кухне или в других жилых помещениях.
• Стабильность работы, обладание полнофункциональной конструкцией.
• Высокое качество сборки, использование передовых технологий и методов при изготовлении деталей.
• Привлекательный внешний вид, способность гармонично вписаться в интерьер кухни или другого помещения.
• Наличие многоступенчатой защиты, способность определения проблем на самых ранних стадиях их появления.
• Простота и легкость управления.

К недостаткам следует отнести:

• Высокая чувствительность электроники, выход из строя при возникновении скачков или колебаний напряжения питания.
• Необходимость наличия качественного заземления, фазозависимость котлов.
• Самостоятельная блокировка котла в зимнее время оставляет дом без обогрева, что, при длительном отсутствии хозяев, грозит потерей системы.
• Ремонт и обслуживание котлов необходимо производить только с участием специалистов из сервисного центра, хотя качество их подготовки нередко крайне низкое.

Существующие недостатки с равной мере свойственны всем энергозависимым газовым котлам, хотя это не оправдывает их наличие.

Почему выбирают Бош

Кроме всемирно известного имени оборудование имеет несколько преимуществ перед моделями от других производителей. Среди особенностей можно выделить несколько основных:

1. Большой выбор функций и дополнительных опций.
2. Энергоэффективность.
3. Надёжная конструкция.
4. Лёгкая установка.
5. Экологичность.

Оборудование отлично подойдёт тем, кто ценит простоту и удобство. Большинство настроек полностью автоматизировано — это позволяет пользоваться прибором с минимальным вмешательством. На экране отображаются все рабочие режимы, а в случае поломки – коды шибок. Кроме перечисленных преимуществ все модели Бош оснащены защитной системой, которая перекрывает подачу газа при неисправности.

Какие серии и модели относятся к настенным

Настенный тип монтажа имеют большинство модельных линеек газовых котлов Bosch.

К ним относятся:

• GAZ 2000 W. Линейка турбированных двухконтурных котлов мощностью 12,18 и 24 кВт. Обладают раздельным теплообменником и возможностью подключения внешних устройств (комнатного терморегулятора).
• GAZ 3000 W. Одно- и двухконтурные котлы с открытой или закрытой камерой сгорания. Мощность моделей находится в диапазоне 24-30 кВт.
• GAZ 4000 W. Одно- и двухконтурные конструкции мощностью 24 кВт. Есть атмосферные и турбированные варианты.
• GAZ 5000 W. Двухконтурные агрегаты с атмосферной или турбированной горелкой. Мощность — 24 или 28 кВт.
• GAZ 6000 W. Модельная линейка котлов российской сборки. Первоначально выпускались две модели мощностью 18 и 24 кВт, но затем модельный ряд расширили и дополнили котлами мощностью 12, 28, 30 и 35 кВт. Имеются одно- и двухконтурные конструкции атмосферного или турбированного типа.
• GAZ 7000 W. Старшая модельная линейка, состоящая из одно- и двухконтурных агрегатов мощностью 24, 28 и 35 кВт. Имеются атмосферные и турбированные варианты конструкции.
• Bosch Condens.Серия конденсационных моделей, производящих предварительный подогрев теплоносителя с помощью тепловой энергии, полученной при конденсировании водяного пара из дымовых газов.

Конденсационные котлы предназначены для работы в низкотемпературных системах (например, для питания теплого пола), а также способны полноценно функционировать только при соблюдении определенных условий.

Разница температур снаружи и внутри не должна превышать 20°, что в условиях российского климата практически нереально.

Принцип работы и функционал

Котел Bosch 6000 может быть представлен различными моделями с одним или двумя контурами отопления. Первый всегда используется для нагрева теплоносителя, второй — для обеспечения ГВС посредством медных теплообменников. Независимо от количества контуров котлы имеют сходное внутренне строение:

1. Расширительный бак на мембранах.
2. Турбина, служащая для удаления продуктов горения в дымоход.
3. Камера, где происходит горение топлива.
4. Газовая горелка.
5. Электрическое средство розжига пламени.
6. Клапан предохранительный.
7. Клапан сброса воздушного давления (при наличии воздушных пробок в системе отопления).
8. Насос для обеспечения циркуляции теплоносителя.
9. Устройство регулировки работы насоса.
10. Газовая часть.
11. Манометр для мониторинга давления.
12. Панель для контроля и регуляции работы отопительной системы.
13. Прибор для подключения к сети.
14. Теплообменник вторичного контура отопления.
15. Индикатор гарантии котла.
16. Реле обеспечения регуляции давления.
17. Электрический контакт для проведения ионизации.
18. Термостат контура отопления.
19. Датчик температуры на экстренный случай.
20. Клапан для обеспечения поступления воздушных масс.
21. Реле дифференциации.
22. Забор воздуха из окружающего пространства.
23. Вывод в дымоход для удаления продуктов горения.
24. Термостат для контура горячего водоснабжения.
25. Фильтр.

Инструкция по эксплуатации и монтажу

На котел Бош 6000 инструкция по монтажу выглядит следующим образом:

1. Выбрать место и просверлить отверстия для дюбелей.
2. Вскрыть упаковку котла и проверить соответствие документации фактическому наличию.
3. Закрепить дюбели и вставить в них крюки.
4. Предварительно проверив надежность крепления, подвесить на крюки прибор.
5. Далее проводится подключение систем отопления и водоснабжения, а также к электрической сети.
6. Обеспечить крепление двумя предназначенными для этого винтами облицовки котла.

Важно! От различных препятствий котел должно отделять пространство хотя бы в 10 сантиметров согласно руководству
