Как самому монтировать водопровод
монтаж водопровода из полипропилена
Монтаж трубопроводов из полипропилена лучше делать вдвоем с напарником, особенно на труднодоступных участках. Если напарника нет, можно сделать работу одному, но отдельные составные части водопровода заранее предварительно подготовить.
Монтаж водопровода в квартире начинают от стояка, в частных домах – от основного коллективного водопровода или колодца с водой. Трубы в квартире можно скрыть в подготовленных углублениях в штукатурке, или закрепить на стене при помощи клипс соответствующего диаметра, а затем закрыть коробом из гипсокартона.
Нарезка элементов
Нарезают полипропиленовые трубы для начальной сборки, готовят фитинги и краны. Режут их специальными ножницами строго перпендикулярно. При нарезке надо учитывать, что часть трубы будет вставлена в фитинг (уголок или удлинитель). Поэтому следует заранее замерить, на какое расстояние она войдет в фитинг. Основное правило на этом этапе – все тщательно промерять и только после этого отрезать. Если нет ножниц, можно резать трубы аккуратно ножовкой по металлу.
Длина области сварки тем больше, чем больше диаметр труб: для диаметра 25 мм ширина сварочного шва 16 мм, для 20мм — 14мм соответственно.
Зачистка элементов соединений
Отрезанные ножовкой или ножницами трубы очищают от пыли, грязи, опилок. Для лучшего качества сварки желательно обезжирить свариваемые участки спиртом или другим растворителем . Если это не сделать, на месте сварки могут быть микроскопические дефекты, которые потом приведут к протечкам на стыках.
Армированные трубы на размер сварочного шва очищают шейвером или острым ножом от армирующего слоя фольги и остатков клея. С торца нужно снять фаску (обновить его).
Сварка элементов
Сварка полипропилена производится при помощи специального паяльника с терморегулятором, температура паяльника 260° С. По диаметру трубы и фитинга подбирают насадку и вставляют ее в паяльник. Когда индикатор покажет, что паяльник нагрелся и готов к работе, в одну руку следует взять фитинг, а в другую трубу. Одновременно с одной стороны насадки вставить трубу, с другой стороны надеть на насадку фитинг до упора и выдержать необходимое время. Время нагрева соединений строго определено. Обычно для диаметра 25 мм оно равно 7 сек, для 20 мм — 6 сек.
После того, как оба элемента прогреются, их снимают с насадки, быстро вставляют трубу в фитинг. Через 5–10 секунд — пластик сплавится. Вращать их при этом нельзя. Надо стараться сразу же вставить нужным образом.
Такое соединение не будет протекать, ток как оно сплавилось и стало одним целым. Так постепенно соединяют трубы, начиная от стояков до конечных сантехнических устройств и кранов. Монтаж труб из полипропилена следует делать не спеша
Очень важно сразу быстро и правильно соединять свариваемые элементы соосно. Ошибки исправляют путем вырезания участка и установки нового элемента на муфтах. Хорошо сваренное соединение не должно отличаться от трубы, должен получиться полипропиленовый монолит
Хорошо сваренное соединение не должно отличаться от трубы, должен получиться полипропиленовый монолит.
Водопровод в загородном доме или на дачном участке монтируют аналогичным образом. При сезонном использовании водопровода трубы можно не заглублять в траншеи на глубину промерзания почвы и не теплоизолировать дополнительно. Сварка элементов трубопровода производится так же.
Если выбирать, какие материалы лучше всего подойдут для монтажа систем водоснабжения по соотношению цена/качество и долговечность, то в квартире многоквартирного дома идеальным вариантом будет полипропилен или металлопластик для водопровода, в загородном или дачном доме с сезонным использованием наиболее подходящим будет неармированный полипропилен.
Видео инструкция по сварке полипропиленовых труб:
https://youtube.com/watch?v=3NQ6eyjoFqk
Пошаговая инструкция сварки ПП-труб
Когда продумана схема, закуплено все необходимое, приступают к сварке.

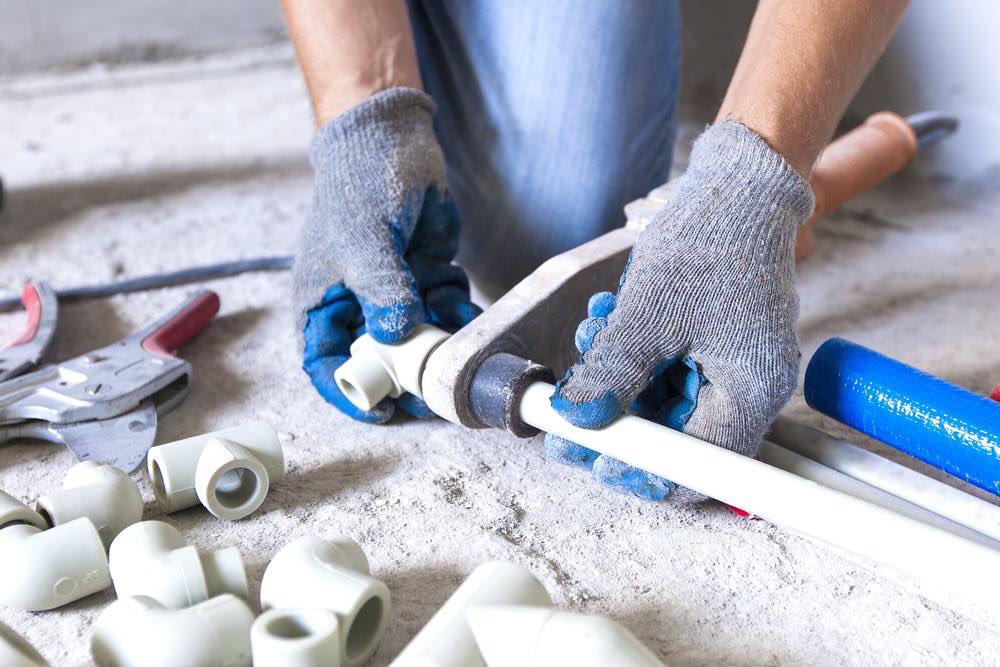

Обрезка труб
Используют труборез, который обеспечивает ровный торец без скосов. Можно применить ножовку по металлу, уложив трубу в стусло. Если отрезать неровно, на более длинном конце образуется при пайке наплыв, который перекроет часть внутреннего прохода.
Труборез устроен так, что, прижимаясь широким основанием к изделию, обеспечивает прямой угол
Выбирая инструмент, обращают внимание, какой максимальный диаметр доступен
Обработка трубы и формирование фаски
Пошаговая инструкция сварки полипропиленовых труб. С обрезанной трубы удаляют заусеницы и формируют фаску с той стороны, которая войдет в раструб фитинга.
Существует много видов калибраторов, фаскоснимателей, насадок для шуруповертов, которые справляются с этой задачей.
С армированных алюминием труб снимают верхний слой и фольгу. Используют шейвер — цилиндр с ручками. Он предназначен для изделий одного диаметра.
После проделанных операций детали вытирают, удаляя пыль и абразивы, которые портят насадку. Ее тоже очищают, осматривают, не остался ли внутри расплавленный пластик.
Проводят разметку глубины посадки ПП в фитинг. У изделий разного диаметра сварной стык углубляется неодинаково. Измеряют этот параметр и наносят маркером метку на трубное изделие. Если посадить слишком глубоко, сужается проход.
Подготовка паяльника
Аппарат для сварки располагают в удобном месте и прочно закрепляют. Если в конструкции не предусмотрена фиксация, лучше работать с помощником, чтобы руки были свободными. Затем устанавливают насадку, включают питание. Паяльник нагревается, на что требуется около 10 минут.
Рабочая температура пайки +260°С. Это оптимальный режим для полипропилена и щадящий для тефлоновых насадок. Начинающему мастеру лучше купить инструмент без установки температуры — она задана изготовителем. Когда аппарат нагреется, загорится зеленый светодиод или погаснет красный — в зависимости от модели.
Нагрев и соединение деталей
Таблица нагрева и соединенных деталей. После подготовки деталей и прогрева паяльника начинают сварку:
- Фитинг и трубу одновременно надевают на прогретую до рабочей температуры насадку. Вставляются они с небольшим усилием, потому что насадки имеют небольшую конусность. Заготовку продавливают до упора.
- Время ожидания зависит от диаметра изделий. Пользуются таблицей, которая есть в инструкции к инструменту. Нарушение норм приводит к браку — уменьшается внутренний диаметр от чрезмерно разогретого пластика, который образует наплыв. Впоследствии снижается циркуляция воды.
- Извлекают элементы, плавно вставляют трубу в фитинг до метки. Держат 5 секунд, затем отпускают. Это время, за которое можно исправить ошибку. Проворачивать горячие изделия можно не более чем на 10°.
Разводка в доме
Рядом устанавливаются основные потребители: смесители, душ, унитаз, техника для стирки и мойки. Гостиная, спальни и другие комнаты в воде не нуждаются.
В своем жилище монтаж водопровода из полипропиленовых труб, как правило, выполняется по последовательной схеме. Поэтому труб понадобится немного.
Холодная и горячая линии
В частном доме или квартире к одной линии подключаются умывальник, мойка, душ, бачок унитаза, биде. Для этого пускают питающий трубопровод и около каждого потребителя ставят тройник с ответвлением. Выглядит это так.
Дополнительной запорной арматуры по правилам монтажа полипропиленовых труб не требуется. Достаточно общего перекрывного крана на входе в дом. Ведь замена смесителей или прокладок в них – дело нечастое.
Бачок унитаза можно подключить к любой ближайшей трубе. Таковой часто оказывается ветка подачи воды к смесителю ванной комнаты.
К стиральной и посудомоечной машинам нужно прокладывать отдельную линию и ставить для них перекрывной кран.
Как монтировать полипропиленовые трубы? Они крепятся при помощи кронштейнов, называемых «клипсами». Для дома достаточно труб с наружным диаметром 20 мм.
От котла или бойлера начинается горячий водопровод и ведется параллельно холодной линии. Но он более короткий, ведь некоторые потребители не нуждаются в подводе горячей воды, например, бачок унитаза.
Еще одна схема
Описанная выше схема монтажа труб из полипропилена является оптимальной для частного дома (как сделать водоснабжение в частном доме из скважины). Ведь члены семьи, как правило, не включают все потребители одновременно. Поэтому напора воды хватает.

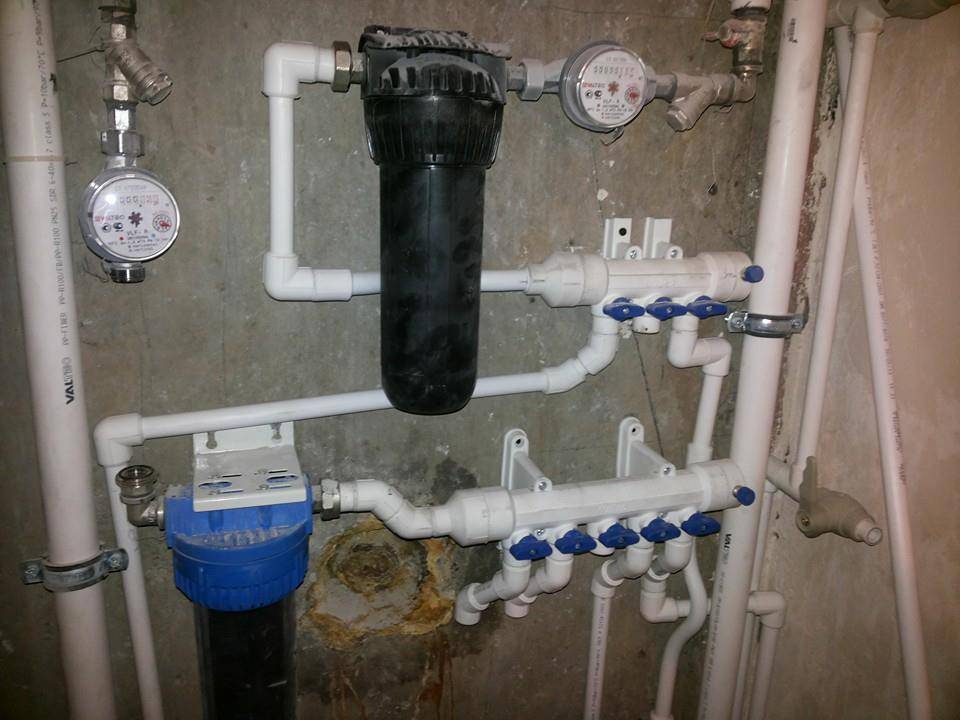

Но существует другая модель разводки: через коллектор. Она показана на рисунке. Выгода ее в том, что даже при большом расходе воды она подает одинаковое давление ко всем потребителям.
Но здесь хорошо видно, что к ванне можно подать воду от умывальника, продлив трубу и используя тройник, а затем таким же способом дойти до унитаза и биде.
Линия потребителей укоротилась бы вдвое. Поэтому коллекторный вид разводки неэкономичен по количеству используемого материала. Он оправдывает себя лишь в общежитиях и других густозаселенных помещениях.
Подключение второго этажа
Когда в доме есть второй этаж, то, как правило, его используют для спален. Поэтому туда вести водопровод из полипропиленовых труб нерентабельно. Система станет неоправданно громоздкой. Удлинится трубопровод. Насос потребуется мощнее, а гидроаккумулятор – объемнее.
Если же вы решились установить на верхнем этаже умывальник или унитаз, то отдельный стояк делать необязательно, Подключить их можно так же, как остальные потребители. Отличие лишь в том, что ветка от тройника питающей линии будет длиннее обычной.
Это можно частично компенсировать более тонкой трубой: 16 мм. Чтобы сократить длину, заведите ее на второй этаж в месте расположения умывальника (бачка унитаза), а не через угол помещения.
Стояк делается, если на верхнем этаже размещается полноценная вторая линия потребителей, где есть кухня, душевая комната, туалет, прачечный уголок. Такое практикуется, когда в доме проживает несколько семей.
Как правило, стояк является продолжением входящего от источника в жилище трубопровода. Диаметр его выбирается на размер больше, чем питаются потребители. Используемые наружные диаметры для дома (в мм) – 16, 20, 25, 32, 40. Если к кранам и душу подходят трубы 20 мм, то входной трубопровод и стояк должен иметь диаметр 25 мм.
Подготовка к монтажу ПП труб
Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов
Все работы выполняются в несколько этапов.
Этап 1 составление проекта
Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:
- Проточная.
- Монтаж с нерегулируемым байпасом.
- Монтаж с вентилями.
- С трехходовым клапаном.
Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:
- Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
- Тройниковая (считается традиционным решением).
От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.
Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.
Этап 2 подготовка инструментов
Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:
- Сварочного оборудования или паяльника для работы с полипропиленом.
- Ножниц для нарезки труб.
- Шейвера для удаления покрытия из алюминия.
- Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
- Деталей для прогревания элементов спайки.
| Фотография инструмента | Название |
|---|---|
| сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм. | |
| Труборез – идеальное устройство для отсечения полипропилена. | |
| Шейвер – предназначен для удаления слоя армировки. | |
| Торцеватель нужен для качественной стыковки трубы | |
| Маркер для разметки труб. | |
| При помощи строительного уровня и карандаша нарисуйте на стене направление труб | |
| Рулетка – один из главных инструментов в стройке. | |
| Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков. |
Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.
Этап 3 выбор полипропиленовых фитингов
Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:
- Переходники.
- Отводы ниппельного типа.
- Соединяющие муфты.
- Тройники.
- Заглушки.
- Крестовины.
- Шаровые краны.
- Хомуты.
Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.
Этап 4 выбор схемы соединения
Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.
1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.
Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.
Соединение труб и фитингов
Как сделать водопровод из полипропилена своими руками? Для этого не нужно навыков сантехнических работ. Ведь закручивать гайки, устанавливая уплотнительные кольца, а также наматывать ленту ФУМ или лен не придется. Достаточно в магазине приобрести специальное паяльное устройство и научиться им пользоваться.
Схема процесса изготовления водопровода из полипропилена.
Как паять
Устройство для пайки полипропиленового водопровода включается в розетку. Требуется дождаться, чтобы оно прогрелось. Выставляется ручкой регулятора температура пайки 260 °C.

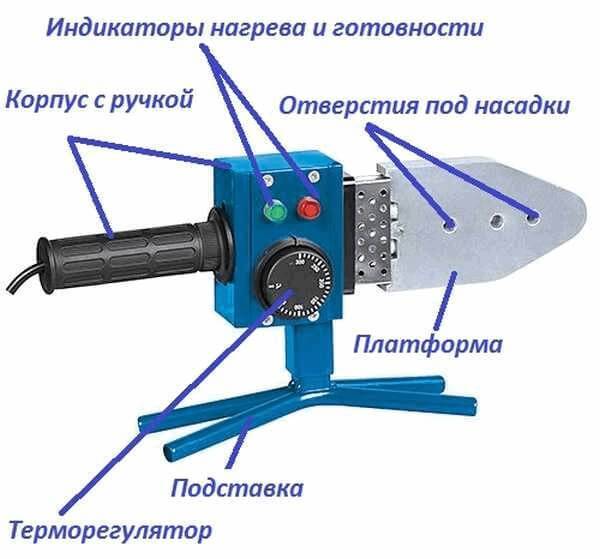

Устройство для пайки полипропиленового водопровода.
Для каждого диаметра труб изготавливается своя насадка, которая имеет два конца: толстый и тонкий. На ее тонкий конец одевается фитинг.
Одновременно внутрь толстого конца насадки вставляется труба на определенную глубину:
- на 12 мм – для диаметра трубы 16 мм;
- 14 мм – для d=20 мм;
- 16 мм – для d=25 мм.
Поэтому начинающие мастера отмечают это расстояние карандашом на трубе. Чтобы это получалось быстро, мерить можно, ориентируясь приблизительно по длине насадки, не прикасаясь к ней. Но первые отметки лучше делать по линейке. Если вы трубу вставите дальше, чем нужно, то ее торец сплющится. Придется его отрезать.
Через пять секунд снимаете детали с нагрева и соединяете их. Они должны плотно войти одна в другую, после чего крутить ими и поправлять положение нельзя. Если вы это сделали, соединение будет негерметичным.
Схватывание происходит через 4–6 секунд. Но держать лучше дольше: 8–10 секунд.
Отпускаете. Соединением можно пользоваться после полного затвердевания: 2–4 минуты в зависимости от диаметра трубы.
Таким же способом спаиваете остальные фитинги и отрезки труб, превращая их в единую систему.

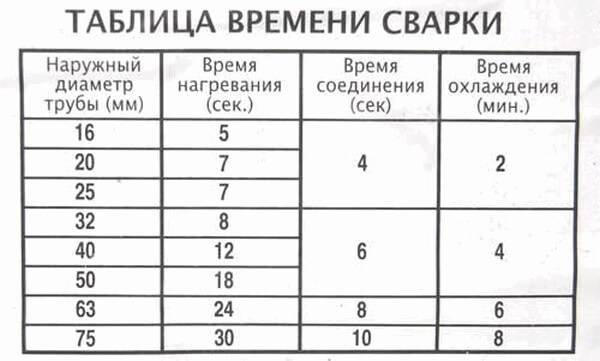

Таблица времени сварки для полипропиленовых труб.
В зависимости от особенностей паяльника и производителя труб необходимая температура и время пайки могут отличаться от стандарта. В инструкции каждого устройства указываются эти параметры.
Допускается устанавливать температуру от 260 до 300 °C. Для диаметра труб 25 мм время больше на 1–2 секунды, чем для 20 мм.
Как набить руку
Первый раз нужно взять кусок трубы и фитинг для тренировки.
Лучше использовать прямую муфту или тройник в качестве фитинга. Тогда через него будет видно внутреннюю часть трубы после соединения обеих деталей.
Если вы передержали трубу на паяльнике, то ее внутренний диаметр станет меньше, что недопустимо. На это лучше глянуть через отверстие фитинга, после стыковки элементов.
Когда вы недостаточно прогрели детали, тогда будет тяжело их вставить друг в друга.
Потренировавшись, выберите оптимальную температуру и время, чтобы собрать весь водопровод.
Что нужно учесть
В инструкции к паяльному устройству пишется, что соединяемые детали должны быть обезжирены. Но трубы, фитинги продаются сухие и чистые. Если вы их не хранили в грязных местах и работаете в новых перчатках, то тратить драгоценное время на обезжиривание не нужно. Ваша аккуратность приведет к быстрому монтажу.
Недостатком технологии пайки полипропиленовых труб является то, что соединения получаются неразборные.
Устройство стоит от 1500 рублей. Но некоторые продавцы дают его напрокат за 100 рублей в сутки и дороже.
Если вы делаете монтаж водопровода из полипропиленовых труб своими руками, то приобретите специальные ножницы.
Чтобы уберечь руки от ожога, пользуйтесь перчатками из комплекта паяльника или купите их в магазине. Они должны быть матерчатыми с прорезиненной рабочей частью.
Трубы для горячей воды могут иметь сверху слой фольги. Для его снятия продается приспособление. Оно надевается на трубу и несколько раз проворачивается, пока фольга не снимется. Процесс напоминает заточку карандаша. Но такие трубы встречаются редко. Сейчас армированный слой из фольги или стекловолокна производители скрывают внутри. Поэтому паяются такие изделия так же, как трубы для холодной воды.
Полипропиленовые фитинги с резьбовой частью применяются лишь в местах подключения потребителей, счетчиков, гидроаккумулятора, насоса.
Выбор типа труб на основе полипропилена для частного дома
Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:
- Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
- Невысокое магистральное давление и практически полное отсутствие гидроударов.
- Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
- Небольшая протяженность трубной магистрали исключает воздушные пробки.
- Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.
Существует широкий выбор размеров труб из полипропилена
Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.
Труба PN-10
Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.
Труба PN-16
Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.
Труба PN-20
Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.
Трубы PN-25
Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.
Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.
Внутренняя или наружная прокладка

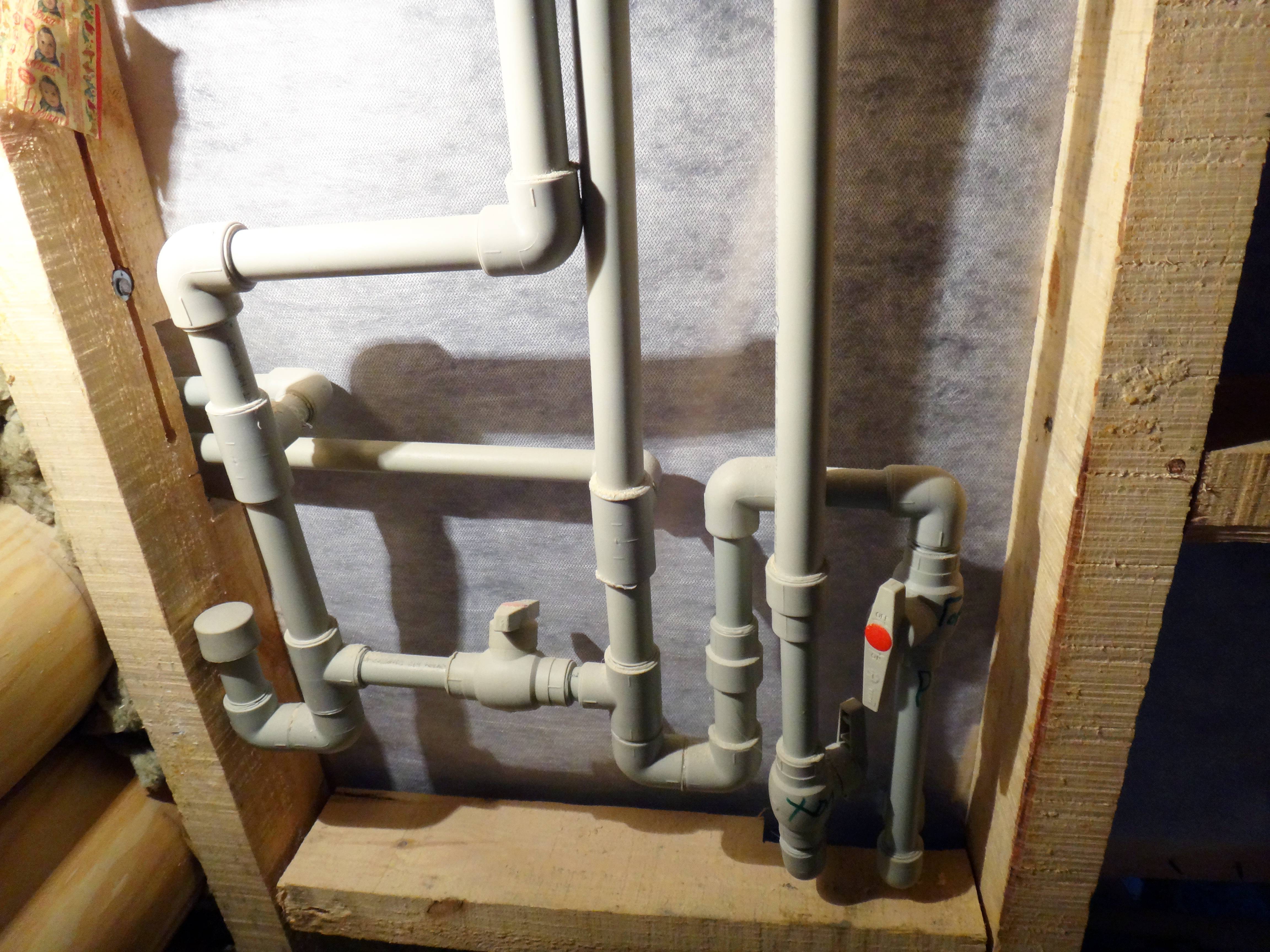

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

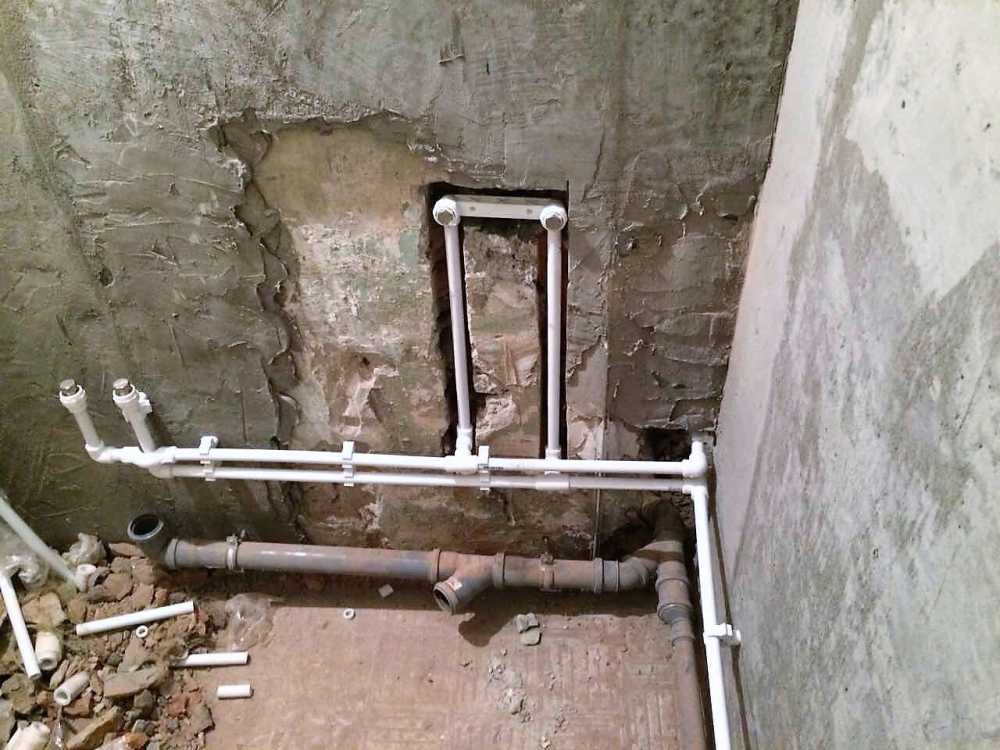

Полипропиленовый водопровод можно прятать в стены или в пол
Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.
Выводы и полезное видео по теме
Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.
Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.
Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.
Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.
