Маркировка кабельных линий (кабельные бирки)
Бирки на кабель СНИП 3-05-06-85 «Электротехнические устройства» , введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215)
П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Маркировка кабельных линий П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.
Правила устройства электроустановок (ПУЭ) п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП) 2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).
Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82: Круглая бирка (У-135) – предназначена для силовых кабелей выше 1000В; Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В; Треугольная бирка (У-136) – предназначена для контрольных кабелей.
Примеры кабельных бирок:
В соответствии с правилами эксплуатации электротехнических установок любая кабельная линия должна иметь цифровые и/или буквенные обозначения. Нередко, когда в состав электрической цепи входят несколько параллельных жил, используется комбинированная буквенно-цифровая система. В подобной ситуации кабельная бирка каждой жилы содержит одно и то же числовое значение, но разные буквы кириллицы или латинского алфавита.
Кабельная муфта и провода с открытой прокладкой должны быть помечены бирками, на которых указываются номер, название линии, рабочее напряжение, площадь сечения и марка используемых электротехнических компонентов. Все бирки характеризуются устойчивостью к негативным факторам окружающей среды. Максимально допустимое расстояние между бирками – 50 м.
Маркировка кабелей
В случае если токопроводящие жилы кабеля выполнены из меди, их обозначение в маркировке кабеля опускается. Алюминиевые жилы обозначаются буквой А. Бумажная изоляция силового кабеля не имеет буквенного обозначения, а указывается в паспорте на изделие. Буквой П обозначается полиэтиленовая изоляция, В – поливинилхлоридная, Р – резиновая.
Далее следует обозначение оболочки: алюминиевая – А, свинцовая – С, полиэтилен – П, поливинилхлорид – В, резина – Р. Последняя буква маркировки обозначает материал защитного покрова силового кабеля.
Согласно ГОСТ Р 53769-2010 Группа Е42 силовые кабели подразделяют по следующим признакам:
а) по материалу токопроводящих жил:
- медные токопроводящие жилы (без обозначения);
- алюминиевые токопроводящие жилы (А);
б) по виду материала изоляции токопроводящих жил:
- изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В);
- изоляция из сшитого полиэтилена (Пв);
- изоляция из полимерных композиций, не содержащих галогенов (П);
в) по наличию и типу брони:
- небронированные (Г),
- бронированные:
- броня из стальных оцинкованных лент (Б),
- броня из лент из алюминия или алюминиевого сплава (Ба),
- броня из круглых стальных оцинкованных проволок (К),
- броня из проволок из алюминия или алюминиевого сплава (Ка);
г) по виду материала наружной оболочки или защитного шланга:
из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности:
- наружная оболочка (В),
- защитный шланг (Шв);
из полиэтилена: защитный шланг (Шп);
из полимерных композиций, не содержащих галогенов:
- наружная оболочка (П);
д) по наличию металлического экрана:
- без экрана (без обозначения);
- с экраном (Э);
е) по исполнению в части показателей пожарной безопасности:
- не распространяющие горение при одиночной прокладке (без обозначения);
- не распространяющие горение при групповой прокладке (нг):
- по категории A F/R – нг(А F/R),
- по категории А – нг(А),
- по категории В – нг(В);
- не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);
- не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-HF);
- огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-FRLS);
- огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-FRHF);
ж) по форме поперечного сечения кабеля:
- круглые (без обозначения);
- плоские (П);
и) по конструктивному исполнению токопроводящих жил:
- однопроволочные (о);
- многопроволочные (м);
- круглые (к);
- секторные или сегментные (с).
Расшифровка (маркировка)Кабели и провода российского производства
Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73)
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.
Контрольный кабель (по ГОСТ 1508-78)
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий, в середине или в конце обозначения — кабель экранированный.
Подвесные провода
А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

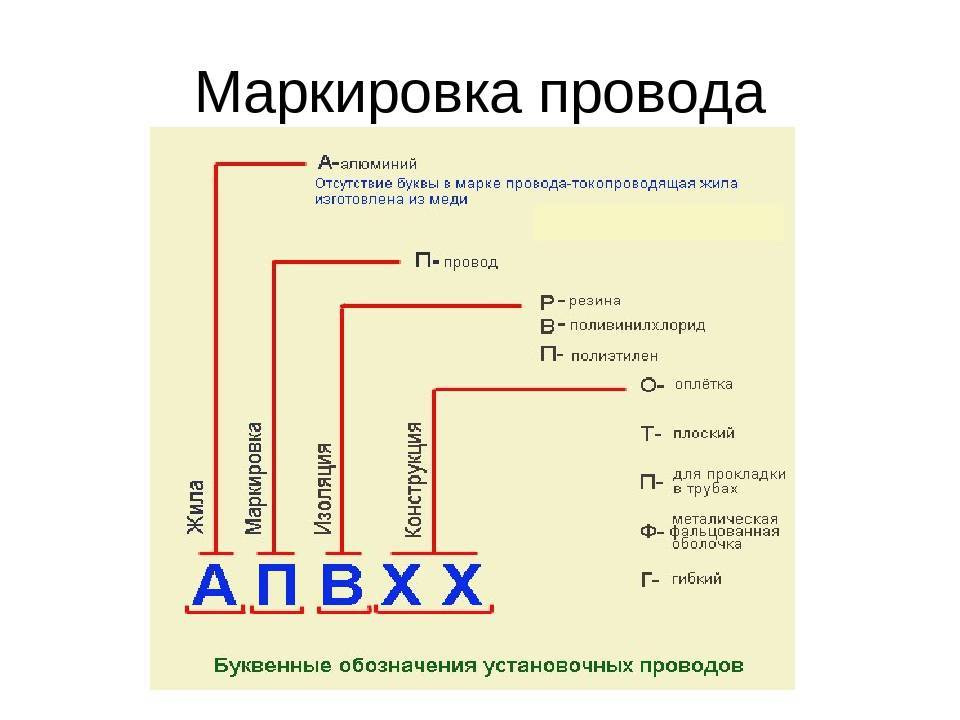

Силовые, установочные провода и шнуры соединительные
Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.
Монтажные провода
М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.
Расшифровка (маркировка)некоторых особых аббревиатур
КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.
Решения для бизнеса
- магазины
одежда, обувь, продукты, игрушки, косметика, техника Подробнее
- склады
материальные, внутрипроизводственные, сбытовые и транспортных организаций Подробнее
- маркировка
табак, обувь, легпром, лекарства Подробнее
- производство
мясное, заготовительное, механообрабатывающее, сборочно-монтажное Подробнее
- rfid
радиочастотная идентификация товарно-материальных ценностей Подробнее
- егаис
автоматизация учётных операций с алкогольной продукцией Подробнее
Кабельные изделия
Несколько проводов, которые между собой соединили скрутками. Все они должны находиться внутри одной обмотки изослоя. О ее видах мы говорили раньше – это прорезиненый элемент, пластмассовый или ПВХ.
Существующие подвиды:
- связной;
- контрольный;
- для радиочастот;
- силовой.
Шнур
Здесь всегда 2 или больше жил небольшой кубатуры, которые обладают высокой эластичностью. Каждая из них – много проволоки, которая переплетается между собой. Обмотка любая, только не металлическая. Эти вещи помогают подключать к сети любые приборы.
Расшифровываем маркировку
Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают
Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.
Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:
- П – плоский;
- М – монтажный;
- Ш или П(У) – установочный;
- МГ – монтажный кабель с наличием гибких жил;
- К – контрольный.
Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:
- В/ВР – оболочка из поливинилхлорида;
- Р – для изоляции жил используется резина;
- Н/НР – огнеустойчивая резина или найрит;
- К – капроновая оболочка;
- Л – лакированная изоляция;
- П – полиэтилен;
- Ф – фальцон;
- Э – эмаль;
- Ш – шелк полиамидного типа;
- О – полиамидно шелковая изоляция заключается в оплетку;
- Э – экранированная изоляция;
- Г – изоляционная оболочка с наличием гибких жил;
- С – стекловолокно;
- Т – в конструкцию изоляции включен несущий трос.
Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.
Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:
- А – асфальтированный кабель;
- Б – кабель с бронирующими лентами;
- Г – гибкий провод без защиты;
- К – кабель бронированный с помощью проволоки круглой формы;
- Т – провод, предназначенный для прокладывания в трубах;
- О – у кабеля есть дополнительная защита из оплетки.
Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение
Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)
Часто допускаемые ошибки при маркировке
Перечислим три основные ошибки:
- Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
- Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
- Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.
Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.
Для правильного монтажа и эксплуатации электрической проводки и других приборов необходимо обладать хотя бы минимальными знаниями в сфере нормативов устройства кабельных линий и электроустановок. Существует множество положений и инструкций, регулирующих действия электрика и монтажника при осуществлении работ на электрических линиях различного напряжения. К таким документам относятся и Правила маркировки проводов на магистрали и в распределительном шкафу. В данной статье рассмотрены виды бирок для маркировок кабеля, а также условия, в которых этикетка должна находиться на поверхности провода.
Бирки на кабель
Особенности маркировки проводов
В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.
Провод имеет меньшее сечение жил, обычно мягкий
Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).
- ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
- АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.
Маркировка проводов разного назначения
Провода могут быть двух сечений:
- круглые — в маркировке это никак не отображается:
- плоские, тогда ставится буква П.
Монтажные
Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.
Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.
Расшифровка в маркировке монтажных проводов
Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100 °C. Для работы в среде, нагреваемой до температуры 200 °C применяют провода типа МС и МГТФ.
Самонесущие
Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.
В данной группе не так много изделий, их расшифровку можно запомнить:
- СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба. СИП-1 тоже с неизолированной нейтралью;
- СИП-2 — то же, но нейтраль изолирована; Самонесущие провода
- СИП-4 — изолированные жилы одинакового сечения.
А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь — все реже.
АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.
Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.
Опасный пластик
Не смотря на принадлежность пластика к безопасным категориям отходов, пластиковые изделия обладают токсичностью. Маркировка сообщает о том, насколько вредна каждая разновидность продукта из пластика.
Попав в почву, полимер независимо от маркировки (1-7) будет распадаться веками, поэтому данный материал ни в коем случае нельзя выбрасывать.
Процент переработанного в Европе пластика не достигает и 3%, по сравнению с мировым количеством полимеров.
Правильная сортировка и переработка пластика позволяет сделать природу чище и сохранить ресурсы планеты. Другая проблема в том, что переработка некоторых видов пластика крайне сложна и не рентабельна.
Цели маркировки проводов
Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.
Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:
- число проводов;
- площадь сечения всего кабеля;
- применяемые изоляционные материалы;
- материалы проводов и т. д.
Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.
Благодаря этому на изоляции появляются бирки со следующими данными:
- марка кабеля;
- предназначение;
- связанный с ним объект;
- протяженность линии и другая информация, если она необходима.
Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.
Буквенно-цифровые обозначения
В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.
Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.
Все кабели делятся на несколько групп:
- силовые;
- сигнальные и контрольные;
- установочные;
- радиочастотные;
- связные.
Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.
Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.
Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.
Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.
Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.
Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.
Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.
Виды бирок
Клеймение проводов выполняют с применением бирок заводского или самостоятельного изготовления. Но их форма должна строго соответствовать в рамках определенных норм.
Эти нормы определяют виды ярлыков, при использовании которых осуществляется клеймение кабельных линий. Существуют следующие формы этих изделий:
Квадратные
. Они обозначают электролинии до 1000 V. как правило, это линии бытового назначения.
Круглые
. С их помощью показывают провода, по которому подается напряжение свыше 1000 V. Такие линии относят к промышленным, которые требуют обеспечения высокой степени безопасности при его монтаже и использовании.
Треугольные
. Ими маркируют низковольтные провода. Она выполнена в форме равностороннего треугольника.
