Армирование
Когда хлопоты с гидроизоляцией завершены, начинается следующий, не менее важный этап – армирование фундамента. Ведь бетон выдерживает огромные нагрузки только на сжатие, но не на изгиб и не на растяжение. Подобные нагрузки нередко приводят к тому, что в структуре появляются трещины. Это приводит к снижению прочности и морозостойкости. Армированный же бетон может выдерживать куда большие нагрузки без вреда для себя. Особенно актуально это в регионах со значительными сезонными перепадами почв.
При работе можно использовать как проверенную металлическую арматуру, так и стеклопластиковую. Последняя значительно легче, что упрощает процесс укладки и транспортировки. Кроме того, она не подвергается коррозии. При этом по надежности и долговечности она ничуть не уступает металлическому аналогу.
Диаметр металлической арматуры должен составлять от 10 до 18 миллиметров (при выборе стеклопластиковых прутов ищите аналогичные по прочности). Соединять арматуру лучше всего специальной вязальной проволокой. При наличии вязального пистолета вся работа завершается в минимальные сроки. Если такого пистолета нет, как и возможности арендовать его, можно выполнить работу вручную. Сварку использовать не рекомендуется – это нередко приводит к появлению коррозии и скорейшему разрушению арматуры.
Арматура связывается с шагом около 25-30 сантиметров. После этого готовая решетка укладывается в середину котлована. Отступа от обеих стенок должен быть не меньше 5 сантиметров – это гарантирует, что после заливки бетона арматура окажется в самом центре.
Виды монолитных фундаментов
Существуют различные типы монолитов, их классифицируют по конструкции:
- Ленточный формируется только под несущими стенами. Достоинства таких оснований – возможность обустройства подвала, погреба, цокольного помещения. Для возведения расходы минимальные. Ленточные фундаменты неустойчиво ведут себя на подвижных, пучинистых грунтах, велик риск деформации бетона, разрушения зданий при сезонных подвижках почвы.
- Плитный представляет собой сплошной монолит по всей площади нижнего этажа. Это непотопляемый плавающий фундамент, который устойчив на рыхлых почвах и подвижных пластах. Не подходит только для сильно заболоченных участков. Для возведения монолитного основания требуются большие денежные затраты, но зато строение будет базироваться на прочной опоре, плита способна нивелировать неустойчивый грунт.
- Свайно-ростверковый тип формируется на винтовых сваях или бетонных столбах, установленных ниже уровня промерзания. Опоры принимают на себя избыточную нагрузку, спасают бетон от разрушения.
Виды монолитных фундаментов По степени углубления в землю:
- Заглубленный делают для домов с подвалами, цокольным этажом, многоэтажных каменных строений. Когда бетон опирается на плотный, не промерзающий зимой слой почвы, получается устойчивая строительная конструкция.
- Мелкозаглубленный выбирают для легких одноэтажных или полутораэтажных сооружений из бруса, пенобетона. Такой фундамент не рассчитан на большую нагрузку, для него не требуются большие денежные расходы.
В геологических условиях умеренных широт чаще выбирают плитный тип фундаментов, возводят их самостоятельно или с привлечением строительных организаций.
Порядок выполнения работ
Пошаговая инструкция по обустройству ленточного фундамента своими руками выглядит следующим образом.
Подготовительные работы
С чего следует начать? Правилами строительства ленточного фундамента определено, что действовать рекомендуется поэтапно, и первым этапом строительства будет выполнение необходимых расчетов. В этом имеется своя спецификация, так что эту работу, чтобы не допустить ошибок, следует поручить опытным специалистам.
Теперь необходимо выполнить разметку строительного участка, чтобы точно знать, как выглядит ваш ленточный фундамент. Место под застройку очищается от мусора, поверхность почвы выравнивается. При устройстве разбивки необходимо учесть толщину опалубочной конструкции, какой глубины должен быть фундамент, возможность устройства пола.
Последовательность работ следующая:
- намечаются угловые участки;
- уточняется ровность их расположения и расстояния;
- натягивается шнур;
- сверяются диагонали получившегося периметра;
- пошагово размечаются внутренние стены, веранда, крыльцо.
Начинаем копать траншею, которая должна точно соответствовать разметке. Если ленточный фундамент предполагается на песке, то все работы лучше выполнять вручную. При земляных работах следите, чтобы соблюдалась вертикаль стенок траншеи. На сложных участках подготовительные работы под заливку ленточного фундамента ведутся с бурением под сваи.
На дне траншеи устраивается песчаная подушка, помогающая правильно перераспределять нагрузку на основание. На не укладывается гидроизоляционный материал, защищающий от влаги. Материал следует завернуть на стены траншеи по 15 – 20 см.
Опалубка
Как правильно сделать опалубочную конструкцию? Ее можно сбить из подготовленных досок, которые в последующем демонтируются. Второй вариант – опалубка несъемная, в дальнейшем выполняющая роль утеплительного материала.
Сборно-щитовая конструкция должна возвышаться над грунтом на высоту 35 – 40 см, чтобы была возможность устроить цоколь. Щиты фиксируются поперечинами и стойками, скручиваются проволокой, чтобы не расходились. Многих интересует вопрос, можно ли сделать отверстия в ленточном фундаменте для коммуникаций и заземления. Для прокладки труб это возможно, а вот заземляющий провод лучше прокладывать с наружной части. Устанавливая опалубку для ленточного фундамента, необходимо периодически контролировать ее ровность, устранять уступы, чтобы поверхность основы получилась гладкой.
Несъемная опалубка устраивается из пенополистирольных блоков, установленных друг на друга. Она же будет являться и утепляющим материалом для каменного ленточного фундамента. Кстати, в помещениях можно заливать стяжку с системой теплого пола – потерь энергоресурсов не будет.
Армирование

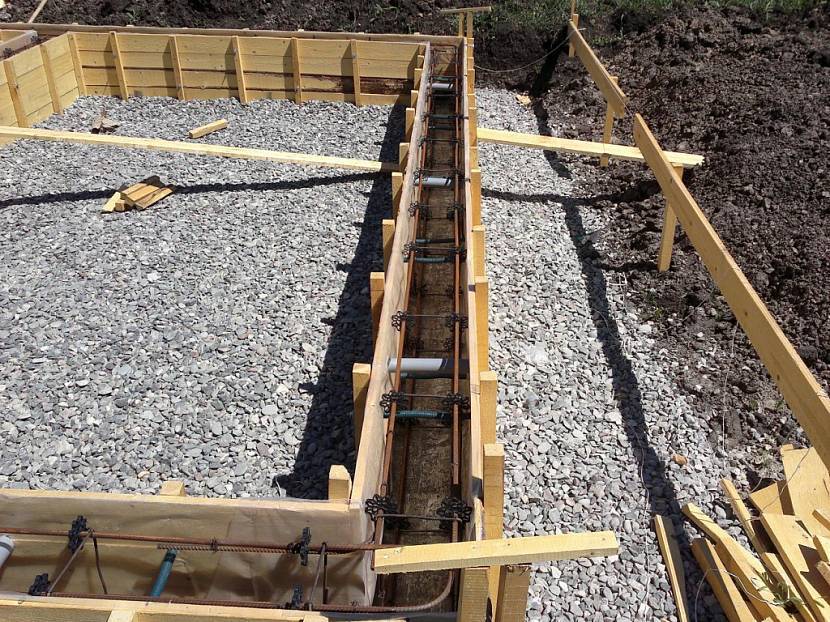

Чтобы ленточный фундамент был сделан от «а» до «я», рекомендуется устроить каркас из арматурных прутьев. Заготавливаются решетки, прутья крепятся проволокой, чтобы исключить прерывистость в каркасе ленточного фундамента. Если в опалубке планируется укладка утеплителя, то арматурные обрезки должны войти в него, чтобы каркас закрепился еще надежней.
Бетонирование
Под какие стены закладывается ленточный фундамент, нам уже известно, с подготовительными работами тоже разобрались. Остается ответственный этап – заливка траншеи бетоном. Эту работу следует выполнять за один раз, но в таком случае бетон придется приобретать в готовом виде с доставкой на площадку. Если есть определенные особенности (удаление завода, недостаточно финансовых средств), то бетонирование ленточного фундамента выполняется поэтапно, ровными слоями. В каждом из случаев придется выполнять трамбование, чтобы удалить из раствора воздушные пузыри. В разрезе ленточный фундамент должен выглядеть сплошным монолитным камнем.
Часто возникают вопросы: сколько сохнет или сколько «отстаивается» бетонный фундамент? Не менее четырех недель при благоприятных климатических условиях. Судя по отзывам частных застройщиков, кому довелось заливать ленточный фундамент, это срок может быть увеличен.
Заливка бетона
Сделав все необходимые работы, можно приступать к заливке бетонного раствора. Хороший ленточный фундамент получается из цемента марки 400 и желательно заводского. Для того чтобы правильно определить сколько нужно залить кубометров бетона, надо умножить толщину стен на высоту фундамента в метрах и на длину периметра всего фундамента с перегородками.
Бетон для заливки фундамента лучше изготавливать в больших количествах, чтобы стразу заливать больший периметр конструкций.
Перед тем как заливать бетон необходимо проверить его консистенцию, если раствор подсох, то в него можно добавить воды и перемешать. При заливке бетонной смеси нужно ее постоянно утрамбовывать. Это надо делать, чтобы не образовалось «воздушных карманов».
После того, как бетонная смесь залита, ее надо разровнять с помощью мастерка и обязательно в нескольких местах проткнуть бетон щупом или арматурой для того, чтобы выходил лишний воздух и снаружи необходимо простучать его деревянным молотком. Пока фундамент будет сохнуть, за ним надо ухаживать следующим образом:
- На ночь его необходимо укрывать на случай дождя.
- Днем бетон необходимо поливать водой во время жары и яркого солнца.
- Опалубка снимается не ранее, чем через месяц после того, как залит бетонный раствор.
Заключительным этапом будет обсыпка, уплотнение и выравнивание фундамента, а также уборка территории.
Виды ленточного фундамента
Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент – это не один какой-то способ сделать основание для дома, их существует несколько видов:
1. Цельнолитой

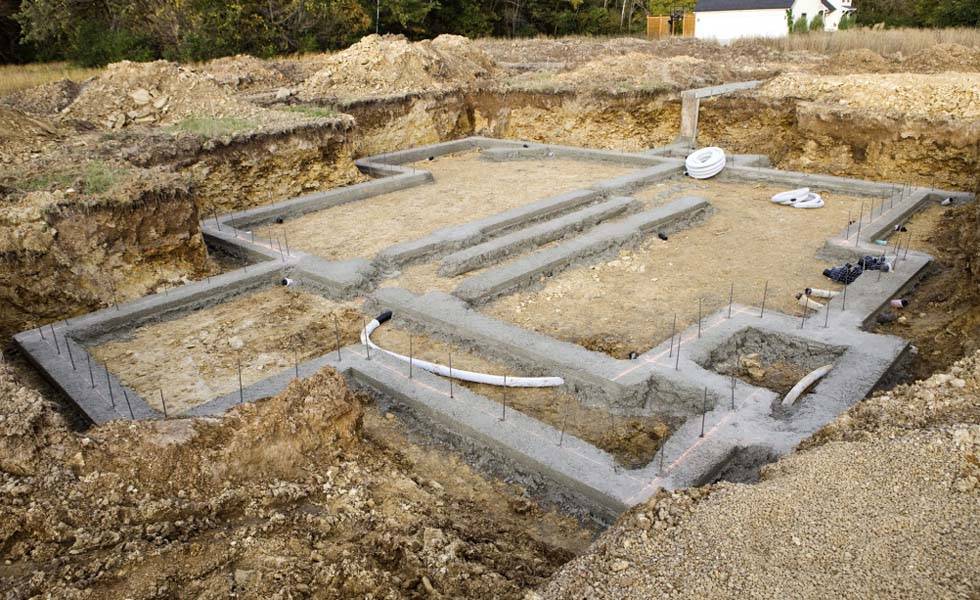

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.
Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.
Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.
Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru
2. Сборный
Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.
Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.
Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info
3. Мелкозаглубленный фундамент
Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.
Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период
При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.. К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки
При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.
К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.
Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru
4. Ленточный фундамент глубокого залегания
Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.
Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.
Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru
Всё о ленточном фундаменте
Лента с расчётом на подвал
Как видите, в целом существует много разновидностей оснований, но на данный момент нас интересует именно ленточный фундамент, который чаще всего используется при строительстве в частном секторе. Его монтируют под всеми несущими и полунесущими стенами здания, и он представляет собой замкнутый бетонный контур, состоящий из армированного монолита или ЖБ конструкций. Такая основа способна выдержать архитектурное сооружение практически любой тяжести, начиная от деревянных построек и заканчивая многоэтажными монолитными зданиями.
Примечание. Монтаж ленточного фундамента возможен только на относительно ровном участке. Если там большой уклон, то заливать ленту просто нецелесообразно, так как это повлечёт много материальных и финансовых затрат.
Различия по способу устройства

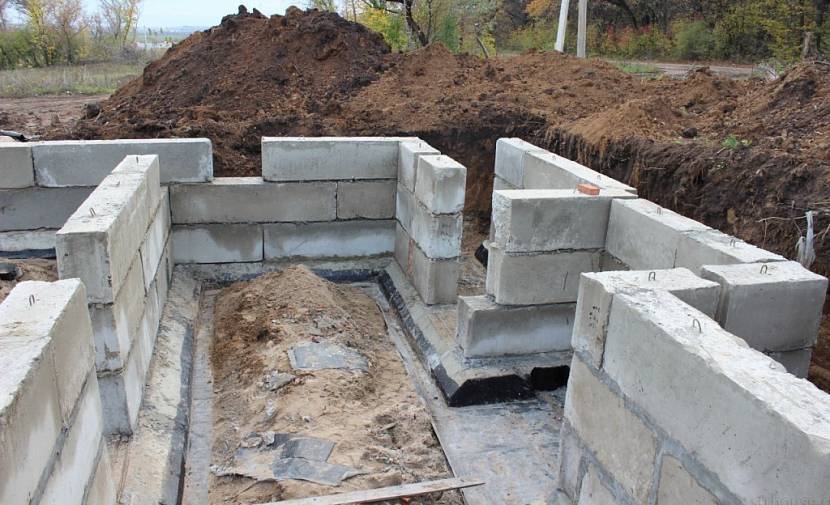

Сборный вариант
Как уже было сказано выше, лента может быть монолитной, когда бетон заливают в траншею и опалубку, предварительно установив там армирование, либо собранным из ЖБ конструкций. Если коротко, то для заливки армирующий каркас связывают своими руками непосредственно на стройплощадке вязальной проволокой по размерам, немногим меньше по высоте и ширине. Для сборных лент на стройплощадку привозят панели с арматурой, которая выходит за пределы боковых торцов, а в случае с блоками стальные прутья укладывают между рядами.
По глубине закладки
Монолит заглублен на 1400 мм
Теперь разберёмся с глубиной закладки или что означает заглубленная и мелкозаглубленная конструкция. Этот показатель зависит от нескольких факторов, и мы их сейчас рассмотрим.
Первый фактор, это масса сверху стоящего архитектурного сооружения, которую определяет строительный материал и количество этажей. В частном секторе для одноэтажных деревянных домов, как правило, достаточно опустить подошву в траншею на 50-60 см, не считая песчаной подушки. Иногда углубляются не более 40 см. но это неправильно – такое основание в скором времени даёт просадку, а вслед за ним кренится и сама постройка.
Для тяжёлых кирпичных, каменных или монолитных зданий ленту, естественно, опускают глубже, например, как на изображении вверху, а там 1400 мм – такая конструкция свободно выдержит один-два этажа тяжёлой архитектуры. Такая глубина также подходит для устройства в доме цокольного этажа или полуподвала. У подошвы внутри периметра заливают маячную стяжку с гидроизоляцией и на метр (иногда больше) поднимают цоколь, так что там можно не только хранить картошку, но и жить, если подвести контур отопления.
Отдельной темой идут пучинистые грунты, которые так названы из-за морозного пучения: они насыщены влагой и при замерзании кристаллы льда вспучивают почву. При оттепели происходит обратный процесс, и плотность грунта уменьшается. В связи с этим, как при замерзании, так и при оттаивании, фундамент может закрутиться, просесть или накренится. Чтобы избежать этого, ленту следует опускать на 50 см ниже точки промерзания.
Но в 1930-х годах американским архитектором Фрэнком Ллойдом Райтом был разработан утеплённый мелкозаглубленный фундамент, который снижает эффект воздействия морозного пучения. Это очень помогает при строительстве зданий в регионах Крайнего Севера, где точка промерзания может опускаться до двух метров и даже глубже. Следовательно, рыть траншею или котлован 2,5 м уже нет необходимости.
Комбинированные фундаменты
Свайно-ленточный фундамент
В некоторых случаях, когда нет возможности или желания углублять ленту, делают сборные варианты, например такие, как свайно-ленточная конструкция на верхнем изображении. Как правило, в таких ситуациях применяют набивные сваи, которые делают из обыкновенных хризотилцементных (асбестовых) труб, которые набивают бетоном и армируют. Сваи можно углублять на метр, полтора и даже два, сравняв головку заподлицо с поверхностью грунта, устанавливая их с шагом не более 2 м и по углам. Траншею для ленты в таких случаях копают не глубже 30-40 см, куда также помещается и песчаная подушка.
Столбчато-ленточный фундамент
Для лёгких архитектурных сооружений, например, небольшого деревянного дома или бани можно использовать столбчато-ленточную конструкцию. Принцип сборки здесь аналогичен свайно-ленточному основанию, но столбик, в отличие от сваи, глубже 50 см никто не загоняет. В некоторых случаях такую ленту называют нижним ростверком и это определение тоже нельзя назвать неправильным.
Материалы для монтажа подушки
Для подушки под фундамент используются:
- Речной песок без каких-либо примесей.
- Галька.
- Щебень с песком.
Если подушка под ленточный фундамент возводится на болотистой почве, то для ее устройства используется смесь песка с щебнем или гравием в соотношении 40% песка крупного размера и 60 % щебня или гравия. Такие подушки подойдут под основание для легкого одноэтажного дома. Обычно они требуют дополнительного увлажнения и утрамбовывания. Такая смесь меньше усаживается, чем просто песчаный слой.
Важно! Для тяжелых строений трамбовка песчаной подушки обязательна. Подушка для фундамента не должна быть устроена из песка с примесью глины
Это обусловлено тем, что вода задерживается под такой подушкой и в результате действия низких температур, начинается пучение, что неблагоприятно сказывается на конструкции основания и всего дома
Подушка для фундамента не должна быть устроена из песка с примесью глины. Это обусловлено тем, что вода задерживается под такой подушкой и в результате действия низких температур, начинается пучение, что неблагоприятно сказывается на конструкции основания и всего дома.
Преимущества и недостатки
Основание представляет собой сооружение в виде ленты, созданной по периметру будущего дома. При составлении проекта строения архитектором указывается расположение жилых комнат и хозяйственных помещений. Это необходимо для распределения нагрузки постройки на грунт.
Достоинства
Фундамент данного типа имеет ряд преимуществ:
- Бюджетность — для заливки требуется относительно небольшое количество строительных материалов. Помимо цементной смеси, необходимы доски для возведения опалубки и арматура.
- Простота — не требуется привлечение сложной техники. Сначала роется траншея, затем в ней фиксируется опалубка и заливается раствор.
- Устойчивость к большим нагрузкам, долговечность. Благодаря обустройству монолитного основания можно возводить здание в несколько этажей. При этом деформация исключена даже на нестабильных грунтах.
- Оперативность — масштаб работ относительно небольшой, большую часть времени занимают подготовительные работы.
- Многофункциональность — если соорудить заглубленное основание, то возможно обустроить функциональное подвальное помещение.
Недостатки
У основания ленточного типа имеются следующие недостатки:
- Обязательно требуется проведение исследований нестабильной почвы. Если этого не сделать, в будущем возможно проседание строения. Изучение поведения грунта в период промерзания — процесс длительный и дорогостоящий.
- Проводятся точные расчеты использования строительных материалов, как для заливки фундамента, так и для частного дома. Возведение здания в несколько этажей на участке, где недостаточно изучены свойства почвы, приведет к перекосу одной или нескольких стен дома.
- Для возведения здания подбираются проекты домов с самой простой архитектурой, что не всегда приемлемо для жильцов.
- Для заливки основания требуется проведение земельных работ (копка траншеи).
- Предполагается реализация гидро- и теплоизоляционных мероприятий.
Подготовка дна выемки
Давайте этот процесс рассмотрим более подробно. Независимо от того, вырывали вы траншею или котлован, грунт все равно нужно выровнять. Для этого на дне выстилается специальная подушка.
Она отвечает за выполнение следующих функций:
- выравнивание поверхности;
- более равномерное распределение нагрузки на несущую конструкцию;
- дренажная система.
В качестве подушки можно использовать не только песок и щебень, но также шлак и гравий. Наиболее распространенным материалом является песок средней и крупной фракции. Он хорош тем, что исключает вероятность изменения объема почвы в результате его промерзания в зимний период.
Толщина подушки должна быть в пределах от 30 сантиметров до полуметра. Если на строительной площадке проблемный тип грунтов, то насыпь должна быть не менее 1,5 метра.
Независимо от того, какое устройство ленточного фундамента вы используете, подушка создается в следующей последовательности:
- вибрирование;
- проливка водой;
- уплотнение под грузом.
Если вы планируете строить двухэтажный дом или использовать тяжелые строительные материалы, то для повышения максимальной выдерживаемой нагрузки лучше использовать песчано-гравийную смесь.
Как рассчитать цену ленточного фундамента?
Когда мы говорим о стоимости ленточного фундамента, мы закладываем в него цену, которую заплатим за следующие виды работ:
- Земляные работы. Когда мы вынесли контур на местности, заштробили землю, начинает копать трактор, либо это делают люди вручную. Здесь идет расчет из кубатуры, либо по договоренности, исходя из общих объемов. Земляные работы в основном стоят не менее 800 рублей за кубический метр, если работа выполняется вручную. Если это делает техника, то здесь идет расчет за погонный метр или время работы трактора или экскаватора.
- Армирование. Под арматурой понимается металлический прут, который связан в каркасом. Чем толще прут, тем он дороже и лучше, поскольку основание получается прочнее. Вязальная работа тоже стоит денег, а также на стоимость повлияет количество используемого прута.
- Доставка бетона. Сегодня, в зависимости от объёма покупаемого сырья, доставка вам может быть либо включена в стоимость общего количества кубов, либо оплачиваться отдельно. Доставка выполняется на бетономешалке объемом от 2, до 9 кубических метров, где машины сливают сразу в подготовленные траншеи. Необходим доступ. Лишний бетон, который останется, вам сольют в специально подготовленную емкость.
- Изготовление бетона. Если вы решили залить основание самостоятельно, поскольку не доверяете поставщикам, либо у вас есть какие-то другие объективные причины, то приготовьтесь покупать сырье. Это песок, цемент, щебень. Все это необходимо доставить, поэтому вы заплатите за доставку. Если на участке нет воды, с чем часто сталкиваются застройщики, когда участок находится вдали от инфраструктуры, то за её доставку тоже придётся заплатить.
Предлагаем подробнее остановиться на варианте, когда мы заказываем готовый раствор. Нам, исходя из общего объема, машина доставляет столько, сколько нужно. Доверяйте поставщикам, проверенным временем, поскольку многие работают недобросовестно, доставляют объем до 10% меньше. Его, может и хватит, но подобная покупка будет для вас невыгодной.
Армирование фундамента
От вас требуется лишь правильный расчёт. Для расчета необходимо посчитать объём. Объём, исходя из формул, с которыми мы познакомились в учебное время, рассчитывается как глубина ленточного фундамента, умноженная на длину и на ширину фундамента.
Стоит учитывать, что углы дома, даже если он имеет самую простую прямоугольную конструкцию, по два раза считать не нужно. Вы считаете две стенки как максимальную длину и у двух других отнимаете величину ширины подготовленного пространства
Это важно, поскольку вы не будете переплачивать. Многие недобросовестные поставщики так и пытаются обмануть. Поэтому, следите за тем, с кем работаете
Поэтому, следите за тем, с кем работаете.
Вычитать арматуру, а также какие-то неровности не следует. Нужно всегда брать немного с запасом. Тогда вам точно хватит, и машине не придётся уже за дорого ехать за дозаправкой. Поэтому, берите процентов на 10 больше от собственного расчета. Тогда точно хватит и то, что останется, вы сможете использовать для выравнивания поверхности, а также залить где-то дорожку или подъезд к дому.
