Строительство ленточного фундамента для каркасного дома

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

• Глубина залегания фундамента и его армирования.
• Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

• Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
• Общий вес собственно фундамента.
• Сезонная нагрузка (ветер и снежный покров).
• Разновидность грунта и его свойства.
• Уровень промерзания почвы и средняя температура в зимний сезон.
• Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

• Минимальное количество столбов.
• Площадь сечения столбов и их размеры.

• Величина несущей способности столбов.

Грунт для фундамента

Состав и тип земли, на которой будет стоять каркасный дом, учитываются перед проектированием основания

Также важно определить уровень промерзания почвы, наличия и положения подземных вод

Чтобы точно определить тип грунта, можно попросить помощи у геодезистов, знающих в этом деле все. Самостоятельное определение подразумевает выкапывание ямы около полутора метров в глубь и осмотр земли. Виды грунта, благоприятные для возведения каркасного сооружения:

• Скальный.
• Гравийный.
• Песчаный с каменистыми включениями, не глинистый.

Скальный грунт — состав из любых горных пород, осадков, техногенных образований, представляющий многокомпонентную динамическую систему в геологической среде. Обычно в скальном грунте присутствует ни одна горная порода, а несколько в форме кристаллов и глыб. В составе могут быть включения из гранита, кварца, песка и других минералов, благодаря чему он отлично подходит для возведения фундамента под каркасный дом.

Гравийный тип входит в группу крупнообломочных грунтов. В составе преобладают неокатанные частицы камня, древесины, песка. В такой земле не задерживается влага, а в холодное время года она не вспучивается, не сжимается и не подразумевает монтаж заглубленного фундамента.

Песчаный, не глинистый грунт – не плохой вариант для закладки основы, но разумеет труды по упрочению стен котлована.

Разновидность земли имеет тесную взаимосвязь с глубиной промерзания. Самым устойчивым считается скальный грунт, так как в нем практически отсутствует вода и существует качество неизменности под воздействием низких температур.

Уровень вспучивания также имеет влияние на базовое основание. Так, некоторые виды грунта могут разорвать или вытолкнуть фундамент из земли.

То же с грунтовыми водами, высокий показатель которых может значительно снизить несущее качество основания. При большом уровне грунтовых вод, глубина закладки фундамента сопоставляется с величиной промерзания.

Ленточный фундамент для бани

Ленточный фундамент для каркасной бани – это конструкция из толстых стен. Стены и их толщину рассчитывают отдельно. Толщина будет зависеть от материала исполнения. Могут использоваться такие материалы:

• Бетон
• Натуральный камень
• Железобетон

Существуют определенные правила, которые нужно выполнять для долговечности, надежности и безопасности фундамента. Фундамент нужно укладывать на 20 см глубже промерзания грунта. В общем, глубина не должна превышать 70 см. Для возведения каркасной бани также применяют мелкозаглубленный фундамент.

Фундамент каркасного дома своими руками – это важный шаг при строительстве. Просчеты и недочеты могут привести к обвалу целого дома или бесконечным ремонтам в течение долгого времени. Но все же это не такой сложный процесс, как кажется. Вполне достаточно действовать последовательно и с умом!

Материал для фундамента

Выбор материала – важная часть, та как от его качества и прочности зависит срок службы не только основания, но и самого возведения. Так, различают материала: бетонный, железобетонный, кирпичный.

• Бетонный: получается крепким и уверенным. Обычно закладывается на песочных или скалистых грунтах, а если земля глиняная – бетон может треснуть.
• Железобетонная основа – дешевая и износостойкая. Благодаря железобетону можно легко смонтировать монолитную базу со сложной конфигурацией.
• Кирпичный: не закладывается ниже уровня земли, иначе может разрушится после мороза или проникновения влаги. Таким образом, кирпич для основания может использоваться сугубо для надземных фундаментальных элементов или цоколя.

Какой фундамент выбрать для каркасного дома

При выборе типа фундамента нужно учитывать несколько особенностей:

• прочность грунта на участке;
• уровень расположения грунтовых вод;
• этажность здания;
• необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

Столбчатый фундамент

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

• требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
• требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
• невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

• прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
• глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
• уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры

При этом требуется уделить большое внимание гидроизоляции и утеплению

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

1. Устанавливают по периметру дома лобовую доску 50х200 мм.
2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
4. Размечают места крепления стропильных ног.
5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
6. Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
7. Прикручивают к низу стропил карнизные планки.
8. Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
9. Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

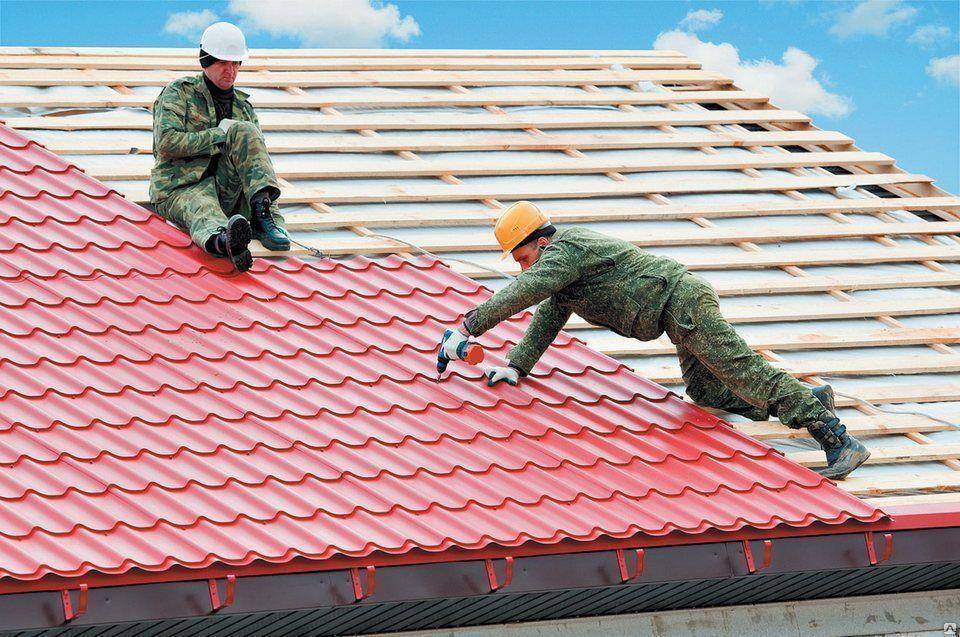

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м². Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
3. Устанавливают коньковые элементы и ветровые планки.

Виды ленточных фундаментов

Возведение каркасного дома

Ленточный фундамент по конструктивам делят на виды:

1. монолитный – этот вид устраивается непосредственно на строительной площадке;
2. сборный – в состав этого фундамента входят фундаментные подушки и блоки, изготовленные на заводе и смонтированные на месте строительства;

По заглублению ленточные фундаменты делят на:

1. мелкозаглубленные;
2. заглубленные.

Для сооружения каркасного здания больше подойдет мелкозаглубленный монолитный. Он имеет вид основания, которое проходит по всей длине несущих стен и заглубляется не более чем на полметра. В зимний и весенний период этот фундамент вместе с грунтами поднимается вверх, а после – становится в исходное положение. В связи с этим не происходит деформаций основных конструктивных элементов здания.

Факторы, которые влияют на выбор фундамента

Определяющие параметры разбиты на группы: участок, строение, возможности. Земля под застройку — это уклон, структура и сопротивление грунта, риски оползней, глубина подземных вод. Геодезические агентства проведут инженерно-геологические изыскания, представят геологический разрез с указанием состава и несущей способности грунта, его просадку при увлажнении, расположение водоносных горизонтов и вероятность сдвигов.

Цена услуг зависит от площади участка, количества шурфов для исследования и их глубины. Для коттеджного частного строительства понадобится от 2 скважин 4+ метров каждая, что обойдется минимум в 10 тыс. рублей.

Существует ряд упрощенных мер, которые можно осуществить самостоятельно. По диагонали от периметра будущего дома бурят 2 или более скважин (выгребная яма садового туалета может быть одной из них). Погружение обязательно ниже глубины промерзания и может достигать 5 м для двухэтажного кирпичного здания. Образцы верхних 1,5 метров берутся с шагом 25—30 см, далее — 50 см.

Грунт растирают между пальцами, а потом скатывают в шарик и прижимают:

• глина — не ощущается песчинок, лепешка не трескается;
• суглинок — песчинки почти незаметны в составе, образец разрывается по краям при нажатии;
• супесь — крупинки песка преобладают, шар рассыпается;
• песок — пылеобразные, мелкие, средние, крупные зернышки, шар не скатывается;
• гравий, галька, щебень — крупные каменные горошины, не скатываются.

Сопротивление грунтов определяется по нормативным таблицам СНиП 2.02.01-83.

Устойчивые почвы (скальные породы и крупнозернистый песок) выдержат любой фундамент. Для неустойчивых используют сваи, которые опускают на глубину соприкосновения с прочными породами.

Уклон участка можно измерить строительным нивелиром. Аппарат на штативе монтируют вне периметра пятна застройки. Через каждые 100 метров ставят специальную рейку. По выходным данным составляется план участка с высотами.

Измерение уклона участка

Габариты здания — площадь застройки, общий вес конструкции, наличие цоколя. Каркасные дома, в отличие от монолитных каменных и кирпичных, относятся к легким, поэтому меньше проседают, и можно обойтись мелкозаглубленными фундаментами. Цоколи возводят на сваях или совмещают с ленточным фундаментом глубокого заложения.

Ленточные, столбчатые и простые свайные основания можно собрать самостоятельно, а вот утепленная шведская плита, к примеру, без участия профессиональных технологов может не выполнить своего назначения.

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

Плитный фундамент .

Плитное основание имеют ряд преимуществ перед «лентой»:

Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

• Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
• Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

Столбчатый фундамент

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

На столбчатом фундаменте.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

Устройство столбчатого бетонного фундамента.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Лучший фундамент

Выбор типа и размеров фундамента определяется особенностями грунта и самого строения, его площади, этажности, размеров. А также особенностями выполнения работ, наличия профессиональных и строительных навыков у застройщика.

Постройка на свайном фундаменте.

При выполнении работ своими руками проще соорудить основание в виде плиты. Это – самый доступный вариант строительства, в котором все работы несложно выполнить самостоятельно. Снять грунт, уложить армирующую обвязку, залить бетонный раствор.

Немного сложнее – выполнить бетонную ленту. Для этого необходимо установить больше опалубки, также уложить арматуру, щебень и выполнить заливку.

Ещё сложнее для начинающего строителя – соорудить столбы или сваи. Необходимо подготовить цилиндрические ямы, замесить вручную бетон, выполнить их заливку. А также качественно укрепить горизонтальные балки ростверка. Такое строительство требует использования профессиональных рабочих, иногда – строительной техники, и часто оказывается не под силу начинающему застройщику.

Строим каркасный дом своими руками поэтапный показ строительства

Каркасно щитовой дом своими руками сделать очень просто. Легкость его строительства еще не означает, что такая конструкция будет ненадежной. Дома этого типа сейчас могут конкурировать с прочими домами, сделанными по другим технологиям. Огромный плюс такого каркасного дома заключается в том, что он экологически безопасен.

Следуя инструкции, можно легко провести строительство каркасного дома своими силами. Перед началом строительства, конечно же, не забудьте исследовать выбранный вами участок земли и получить разрешение на стройку вашего первого такого дома. Каркасный дом своими руками пошаговая инструкция покажет, как правильно сделать дом такого типа.

Кроме всего прочего, устройство утепление дома также будет рассмотрено. Утепление и технология его устройство по сложности не превышает этапы сборки дома. Отделка также немаловажна. Выше первого этажа здание редко возводится. Максимум – создание второго этажа. Показ проводят по всему сооружению. Крыша также может быть изготовлена вами.

Каркасные дома очень легкие, и поэтому для них не нужен монументальный фундамент. Для таких строений оптимальным будет выбор свайно винтового первого фундамент . Однако помните о том, что такой фундамент исключает подвал. Такой фундамент можно проложить за сутки. Для него не нужна спецтехника, и у него отличная несущая способность. Кроме этого, он довольно недорого стоит, что является плюсом самостоятельного строительства.

Для каркасного дома Вы можете выбрать обычно 4 вида фундамента:

1. Ленточный
2. Столбчатый, кирпичный
3. Столбчатый, металлические сваи
4. Столбчатый, асбестовые трубы с наполнением

Для такого фундамент неважно, в какую погоду делается его сборка. Однако учтите: если почва имеет примеси глины, то закладывать фундамент лучше всего тогда, когда солнечная теплая погода

Сверить землю для строительства вам придется под углом 90 градусов

Если вы считаете, что вам будут нужны сваи большого диаметра, то в таком случае вам придется задействовать спецтехнику для установки фундамент. Если сваи маленького диаметра, то такая техника вам будет не нужна. Так даже легче будет выставить одинаковый уровень фундамент при строительстве

Сверить землю для строительства вам придется под углом 90 градусов. Если вы считаете, что вам будут нужны сваи большого диаметра, то в таком случае вам придется задействовать спецтехнику для установки фундамент. Если сваи маленького диаметра, то такая техника вам будет не нужна. Так даже легче будет выставить одинаковый уровень фундамент при строительстве.

1. Перед завинчиванием свай сделайте разметку участка.
2. Подготовьте его к строительству фундамент – поверхность обязательно должна быть ровной.
3. Очертите периметр.
4. После этого в углах проведите установку арматурных прутов. Их длина не должна превышать пятидесяти сантиметров.
5. Натяните между ними веревку. Шпагат для этих целей тоже подойдет. Это поможет вам понять, насколько точную вы провели разметку.
6. Потом установите приготовленные сваи. Глубина установки должна быть не меньше 50 см. То, насколько глубоко вам удастся установить сваи, в первую очередь зависит от того, грунт какого типа на вашем участке. Расстояние между сваями должно быть примерно один метр.
7. После того, как все сваи будут установлены, их нужно подрезать до того уровня, какой вы посчитаете необходимым. На завершающем этапе проводится бетонирование стволов. На них же проводится монтаж оголовков.
8. Главный нюанс при работе со сваями – устройство не должно производиться повторно. Такая установка нарушит грунт, который был утрамбован. Используйте схему, чтобы лучше понять принцип устройства. Как выглядят этапы работы со сваями и установка фундамент, смотрите на видео.

Ее делают из брусьев такого размера:

Перед тем, как класть брусья, смажьте верхнюю часть свай мастикой, и после этого наложите на них рубероид в два слоя. Это нужно для того, чтобы обеспечить гидроизоляцию. Обработайте брусья антисептиком, и установите на сваи. Такая сборка делается по всему периметру основания. Стыки углов усилит установка уголков из металла. Их необходимо будет закрепить гвоздями. Крепежными винтами зафиксируйте обвязку на основании. Брусья вам будет нужно уложить в специальные пазы и привинтить их. На обвязку кладите доски таким образом, чтобы они перекрыли те места, где соединялись брусья. Туда позже будет монтироваться стойка каркаса. Не забудьте о том, что доска тоже должна быть обработана антисептиком. На видео показано, как правильно делать обвязку сборка.
