Способы крепления стропил к балкам перекрытия

Преимущества перекрытий из дерева

Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.

Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.

Крайне важно обеспечить качественную паропроницаемость. Поэтому при укладке на утеплитель полиэтилена, а не специальной гидропаропроницаемой мембраны, оставляют зазоры. Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами

Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами.

Скользящее и твёрдое соеденение стропилин

На объектах из бревна оцилиндрованного и бруса обустраивается скользящее крепление стропилин.

Данный подбор навеян тем, что в течении пары дальнейших лет сооружение будет испытывать усадку. Кровля опять же обязана находиться в движении.

Они напоминающие уголочки, в каких предусматриваются продолговатые дырочки.

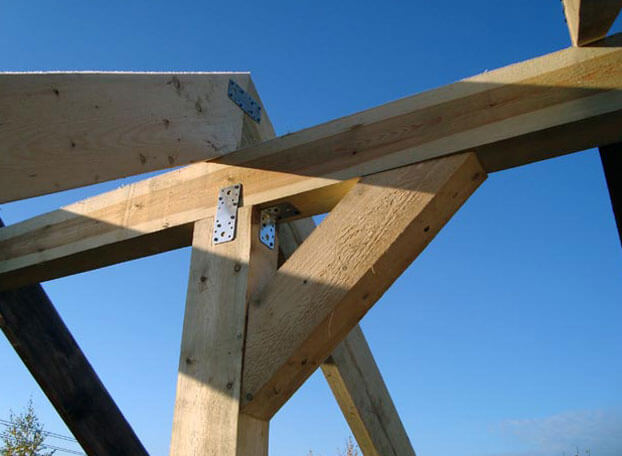

Распорки, бабки и подкосы, когда производится скользящие крепежа для стропилин, крепятся с помощью скоб и хомутов.

Видео-инструкция:

Ноги в дополнение скрепляют при помощи проволочной скрутки. В другом случае вероятны малоприятные ситуации, когда в период крепкого ветра совсем сорвет кровлю.

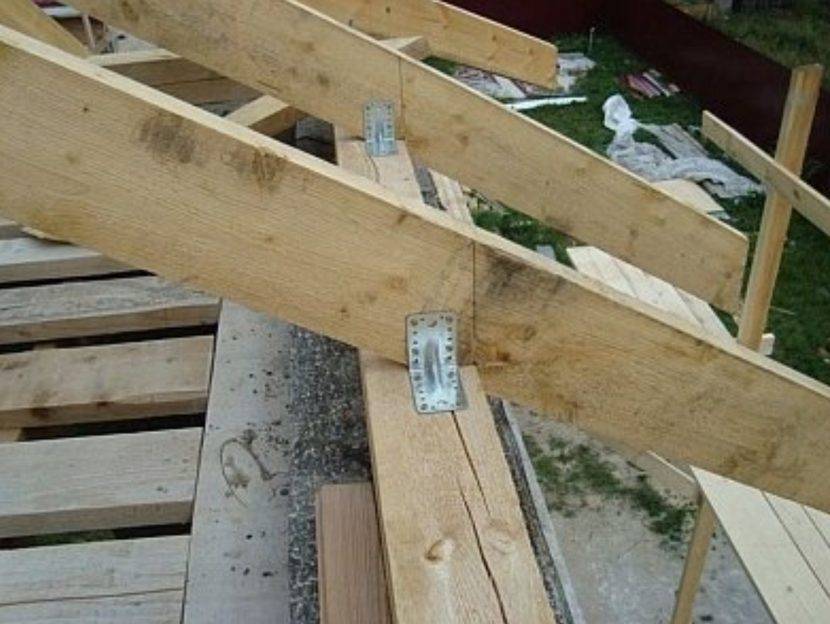

Порой нужны больше надежные варианты крепежа стропилин к балкам – твёрдая сцепка.

Она используется при строительстве кровель для кирпичных или блочных домов, какие не испытывают на протяжении эксплуатации никакой усадки.

Твёрдая сцепка может быть достигнута 2-мя вариантами:

• Нашивкой подпорных брусков;
• Врубкой на стропильной ноге.

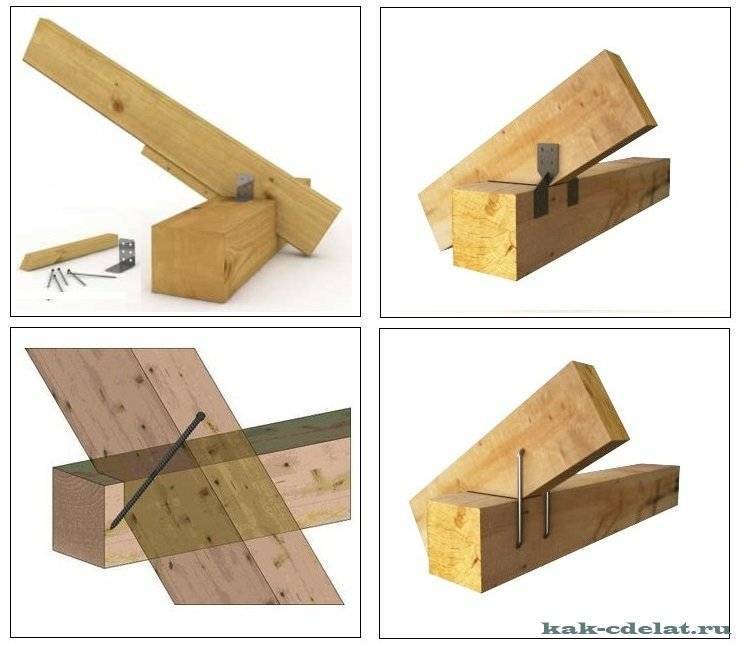

При твёрдой сцепке опять же применяются уголочки для крепежа стропилин, но они не должны иметь продольных прорезей, какие бы допускали конкретные смещения конструкции.

Подобрать между нашивкой или врубкой нужно все зависит от породы дерева: лиственная – врубка, хвойная – нашивка.

Порой производится крепление кобылки к стропилинам. Она собой представляет доску или брусок 15х3 см или 10х3 см, широкая поверхность которых размещается перпендикулярно стене. На кобылки будут крепиться подшивные дощечки.

Когда делается крепление стропилин гвоздками, их нужно заколачивать с 2-ух сторон в отношении друг к другу так, чтобы в середине они скрещивались.

Подобное соединение целиком вычёркивает какие-нибудь перегибы, повороты, сдвиги или кручения.

Реализуя твёрдое крепление стропилин к коньку, верхние краешка зарезаются под угол, совмещающемся с уклоном кровли.

Видео:

Фиксацию выполняют под коньком с помощью 2-х и больше гвоздей протяжённостью не меньше 150 мм. В дополнение соединение крепится железной пластиной, которая притягивается болтами.

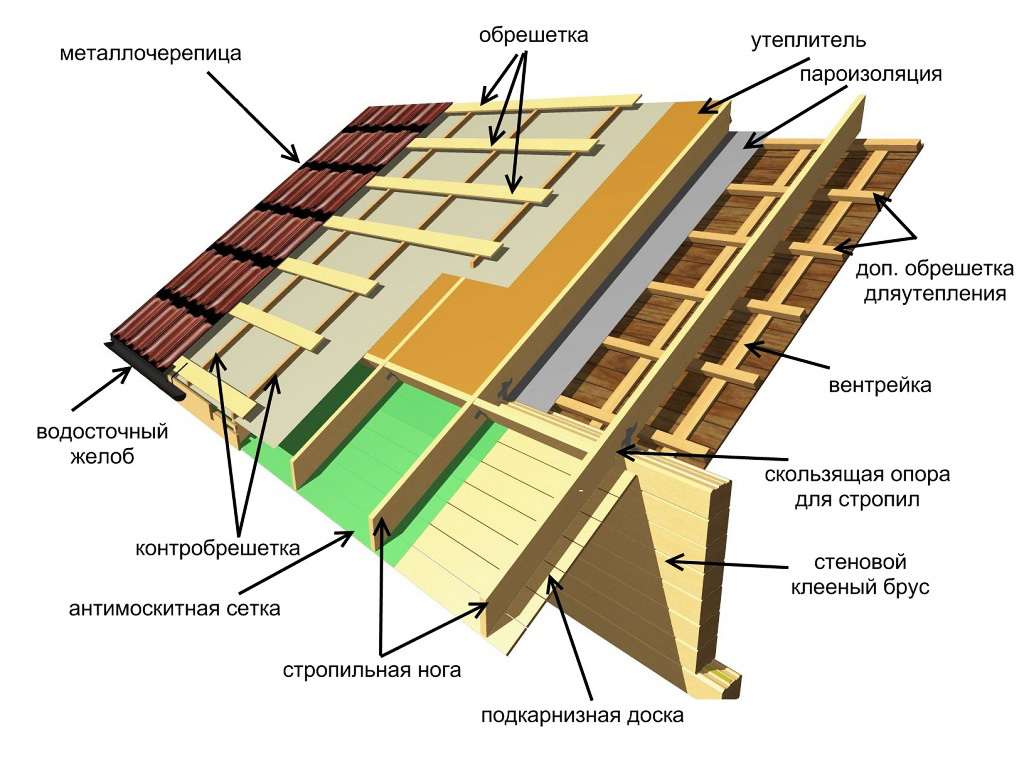

Устройство крыши и назначение основных элементов

Крыша служит для защиты здания от негативного воздействия окружающей среды. К основным частям относятся:

• мауэрлат;
• стропила;
• прогон;
• стойки и балки;
• соединительные узлы.

Каждая часть выполняет конкретную задачу и является обязательным элементом конструкции крыши.

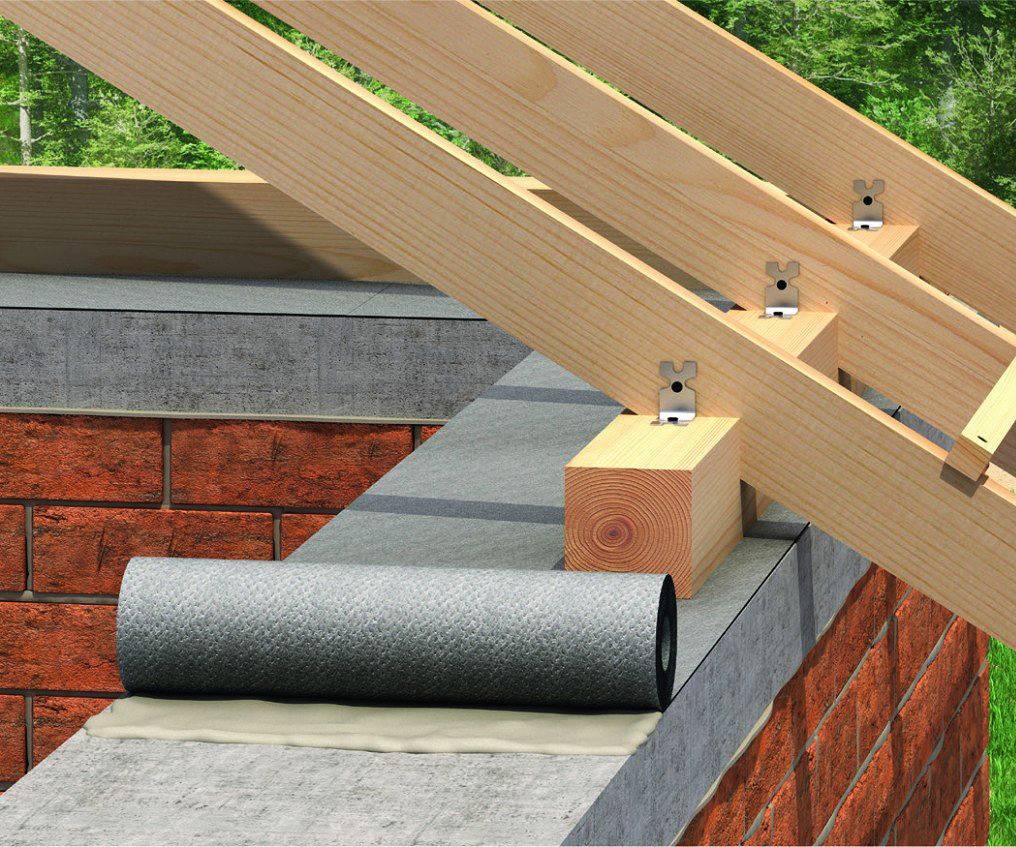

Мауэрлат

Любая конструкция крыши с коньком оснащена стропильным каркасом, точками опоры выбираются стены сооружения. К таким системам относятся вальмовая, двускатная, многощипцовая разновидности. В зимнее время нагрузка на конструкцию увеличивается в несколько раз. Для повышения надежности и предотвращения разрушения стен используется мауэрлат – обвязка верхней поверхности стен крупным брусом

Она изготавливается из материала стропильной системы, причем важно обеспечить неразрывность каркасного элемента. Элемент укрепляет кровлю при повышенной парусности

В каркасных зданиях либо бревенчатых срубах эта конструктивная часть может отсутствовать, её роль играет верхний венец. Крепление стропильной ноги к поверхности мауэрлата выполняется по специальной методике.

Стропила

Стропильный каркас включает опорные элементы, изготовленные из металла либо дерева. Главным компонентом выступают стропильные опоры, это наклоненные балки, которые соединяются по парам на протяжении всего ската, формируя своеобразный конек. Стропила разделяются на два типа:

• Наслонные. Являются опорами и фиксируются на мауэрлат и прогон. Целесообразно применять их в постройках с одной и несколькими несущими стенами. Нагрузка уменьшается благодаря применению вспомогательных опор.
• Висячие. Отличаются наличием одной точки опоры, расположенной в месте закрепления. Используются компенсирующие приспособления горизонтального типа, например, схватки, ригели, затяжки.

Современные стропильные системы реализуются за счет фиксации стропил только к мауэрлату. Крепление стропил непосредственно к стене применяется в частных случаях, когда этого требуют особенности конструкции.

Прогон

Прогонные опоры делятся на коньковые и боковые. Первые представляют собой брус, закрепленный горизонтально, он соединяет стропила в верхней области. Вторые фиксируются в центре стропильных ног для каждого ската кровли. Прогоны крепятся к опорам на расстоянии 5 метров от конька, между ними располагают распирающие опоры. При удлинении стропила стык делают над прогонной балкой.

Балки, стойки и другие элементы

Стойки расположены под прогонами конькового и бокового типа. Они поддерживают стропила. При необходимости стойку монтируют в центре ног для увеличения надежности каркаса. Устойчивость повышают подкосы, упирающиеся в лежень, он находится сверху внутренней поверхности стены.

Еще одним важным элементом является конек кровли, соединяющий два ската, к которым устанавливается обрешетка, повышающая прочность каркаса. Для организации свеса применяются кобылки, если длина стропил недостаточная. Свес уменьшает давление от атмосферных осадков на деревянный каркас.

Разновидности металлических креплений и их характеристики

Для производства крепежных элементов обычно используется металл толщиной 1,5-3 мм, что придает изделиям достаточную прочность и выгодно выделяет его среди других материалов. Можно найти расходники самых разных размеров для любых целей.

Среди разновидностей держателя стропила можно назвать такие приспособления:

1. перфорированная монтажная лента;
2. опора для балок;
3. пластины и накладки;
4. опоры для бруса;
5. уголок для стропильных соединений;
6. крепления LK;
7. уголки KP;
8. кронштейны WB;
9. саморезы;
10. стропильная скоба;
11. болты с гайками;
12. вязальная проволока.

Фиксацию крепежных деталей можно выполнять и гвоздями. Но их применяют только в условиях промышленного производства, когда есть возможность отогнуть конусовидную часть крепежа. Для таких работ используется оборудование, которое выполняет эту процедуру под давлением.

Угловые элементы KP производятся в большом количестве модификаций. Они позволяют минимизировать возможность срыва резьбы на болтах и деформации соединений во время естественной усадки каркаса. Такие детали можно закрепить на гвоздях или шурупах своими руками, никакие специальные станки не потребуются.

Зафиксировать несущую балку во время сборки перекрытий деревянного дома из бруса или оцилиндрованных бревен можно с помощью кронштейнов WB. В таком случае не нужно будет делать врезку на стропильной ноге, при этом ее несущая способность не снижается. Для фиксации крепежного элемента применяются анкеры, шурупы и гвозди.

Для того чтобы соединить балки со стропилами в подстропильной системе, предназначено крепление LK. По характеристикам оно практически не отличается от кронштейнов WB, однако, зафиксировать его можно только гвоздями или саморезами. Они широко применяются во время строительства бревенчатых срубов.

Подводя итоги, отметим, что крепежные элементы являются неотъемлемой частью строительства любой каркасной конструкции, в том числе крыши бревенчатого дома. От качества таких расходных материалов зависит устойчивость всей конструкции и продолжительность службы кровельного покрытия и пирога. В связи с этим, рекомендуем очень внимательно отнестись к процессу выбора креплений для стропил, чтобы избежать многих проблем в будущем.

Установка стропил

Монтаж стропил

Первым этапом при монтаже стропильной системы для любого вида крыши, является укладка и крепеж мауэрлата. Под него обязательно укладывается гидроизоляция в виде рубероида. Этот брус требует просверливания отверстий по длине, в которые вставляются замурованные в кладку шпильки и закручиваются гайкой.

Стропила собраны на земле

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Крепление обрешетки

Завершением работы по установке стропильной системы станет крепление обрешетки.

Предлагаем ознакомиться Гормональные травы для женщин — фитогормоны

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Про монтаж мауэрлата мы уже поговорили. Теперь пришло время перейти к основному моменту по установке стропильной системы – это установка балок перекрытия и конькового бруса. Но обо всем по порядку. Балки перекрытия – брусья с сечением 20*10 либо 15*10 см. Длина изделий должна быть такой, чтобы при укладке на стены брусья образовывали вынос, который будет соответствовать ширине карниза.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

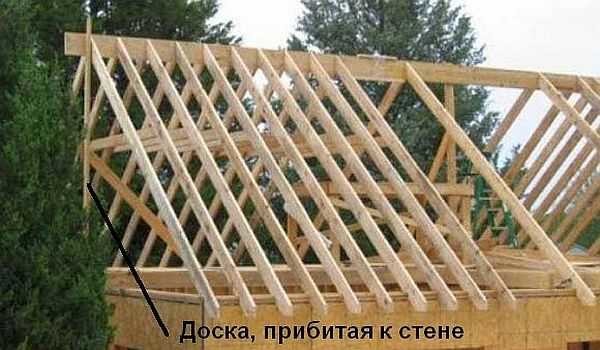

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

• Монтируем доски своими руками, отступая от края стен в среднем на полметра.
• Между брусья протягиваем шнур – он будет служить своеобразным «маячком» для монтажа следующих балок.
• Расстояние между «ногами» конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать «половые» доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина утеплителя для мансарды чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
• Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
• Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Пошаговый монтаж двухскатной крыши

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Собирают готовые фермы и потом поднимают на крышу

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Как правильно выбрать скользящие опоры трубопровода?

Скользящие опоры относятся к виду подвижных опор, по типу конструкции эта категория включает хомутовые и роликовые исполнения. Под скольжением понимается возможность продольного перемещения смонтированных труб, сохраняя вертикальную пространственную устойчивость.

Различные модификации опор отличаются по нагрузке, способу крепления, типу транспортируемого агента, условиями внешней среды в местах локации трубопровода. Согласно действующим стандартам, относящемуся к опорам и подвескам, скользящее опорное устройство должно выдерживать вес трубопровода с перемещаемым агентом. Транспортируемое вещество может находиться под давлением до 16 МПа и температуре до +450 °С. Определен и нижний предел температуры окружающей среды -70 °С.

Опоры скользящие, используемые на практике, подразделяются на:

1. независимо скользящие;

2. роликовые одно/двухкатковые;

3. диэлектрические хомутовые;

4. жесткие с гибким компенсатором;

Какие скользящие опоры стропил надо ставить?

Различают следующие виды подобных опор или скользянок:

открытая система состоит из двух раздельных элемента. На обоих концах направляющей имеются отверстия – два либо три. Сколько их будет на конкретном изделии зависит от его производителя. К примеру, на скользящей опоре стропил ра1 78 120 их два, а на моделях Kucis – три. Отличаются они также величиной хода подвижной части – 60 и 90 соответственно. Количество отверстий на опорной части уголка самое большее пять штук.

закрытая устанавливается уже собранной как единая конструкция. Чтобы закрепить пластину к бревну, необходимо предварительно вырезать врубку, ширина которой совпадает с шириной Г-образного участка скользящего крепления. В противном случае затруднится ход элементов, а возникшее при этом трение может стать причиной перегибов или повреждений.

Следует обратить внимание и на коньковое соединение стропильных элементов. При деформировании стен, как правило, меняется и угол их сочленения с коньком

Поэтому чтобы не допустить деформирования плоскости крыши и или сбалансировать смещение рекомендуется применять скользящую опору стропильной системы на конек. Помимо прочего, такой подход облегчает монтаж. Таким образом, обеспечить надежность опоры в этих случаях можно без необходимости в сложных вырезках на элементах несущей конструкции.

Применение

Усадку древесины могут вызвать разные причины, скажем, влажность, резкие колебания температуры и прочее. Но какой бы ни была причина, результат будет тем же – усадка древесины приводит в движение и стропила – они стремятся изменить свое положение по отношению к другим элементам стропильной системы. Из стен больше всех дает усадку расположенная под коньковым брусом, что же касается внешних стен, то их усадка меньше.

Функционально скользящая опора нужна для прочной фиксации стропил к стене и опорному брусу в вертикальной плоскости. Соединение, имеющее несколько степеней свободы, позволяет сбалансировать конструкцию. Скомпенсировав усадку, они позволяют сохранить прочность и устойчивость к нагрузкам от воздействия снега и ветра.

Нередко подобный способ крепления используют также в случаях, когда требуется зафиксировать элементы некоторой конструкции так, чтобы дать им возможность перемещаться по отношению друг к другу. Рассмотрим пример ванной в деревянном доме, если предполагается частично отделать ее стену плиткой. Прежде всего ее обшивают материалами типа ГВЛ или ОСП

Делают это по предварительно изготовленному каркасу, при этом, что крайне важно, «плавающему»

Это связано с тем, что по истечении некоторого времени стены могут начать оседать. Помимо этого они регулярно испытывают сезонные деформации. Проблему можно решить только при выполнении двух условий:

Расчёт установки стропил

При расчёте стропильной системы делается упор на надёжность и прочностные характеристики конструкции. Необходимо выбрать правильный шаг между балками. Параметр рассчитывают по расстоянию между опорными точками и сечению брусков, а также схеме изготовления кровли.

Таблица расчётов

Расстояние между стропилами (см)	Длина стропил (см)
	300	350	400	450	500	550	600
60	4×15	4×17,5	5×15	5×15	5×17,5	5×20	5×20
90	5×15	5×17,5	5×20	7,5×17,5	7,5×17,5	7,5×20	7,5×20
110	7,5×12,5	7,5×15	7,5×17,5	7,5×17,5	7,5×20	7,5×20	10×20
140	7,5×15	7,5×17,5	7,5×20	7,5×20	7,5×20	10×20	10×20
175	10×15	7,5×20	7,5×20	10×20	10×20	10×25	10×25
215	10×15	10×17,5	10×20	10×20	10×25	10×25

Главные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли.
Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

1. Пластинами.
2. Крепежными элементами LK.
3. Уголками.
4. Кронштейнами WВ.
5. Саморезами.
6. Разновидностями уголка КР.
7. Стяжками из проволоки.
8. Монтажной лентой перфорированной ТМ.
9. Болтами с гайками.
10. Кронштейнами WВ.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

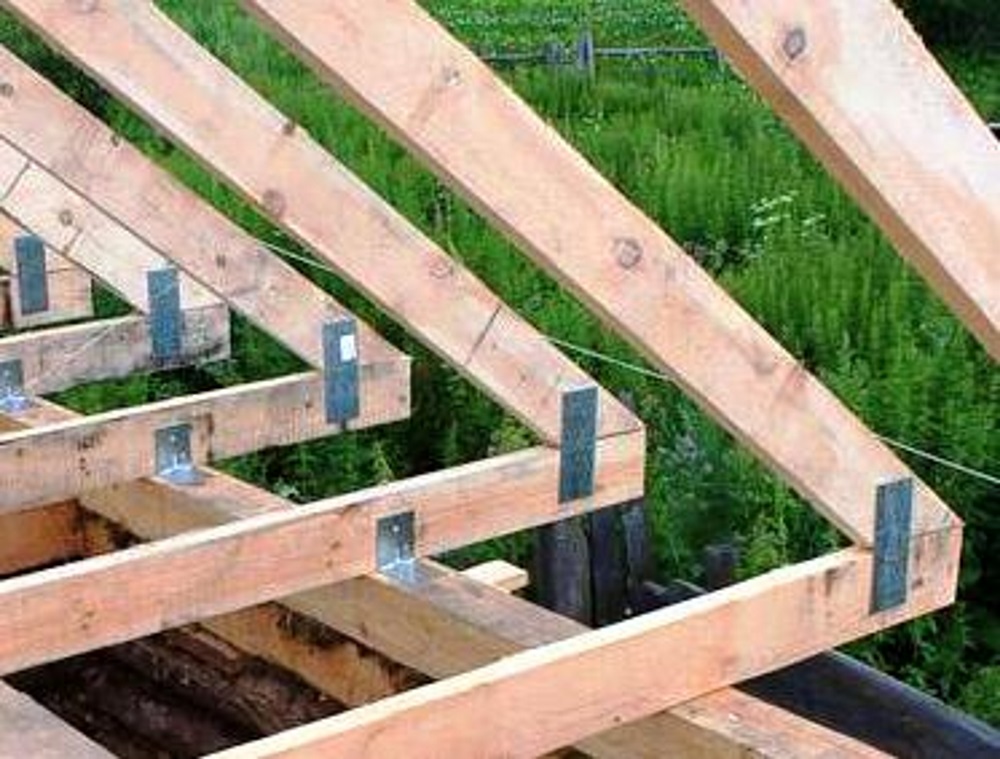

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

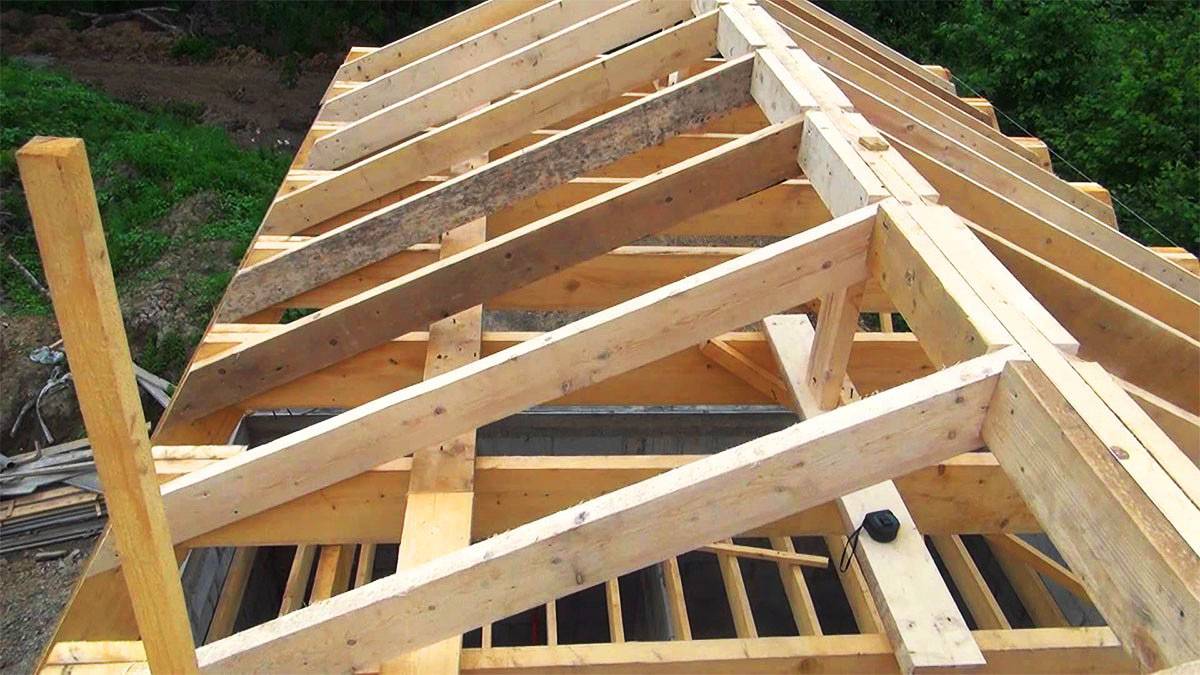

Общий вид на стропильные фермы

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания. А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

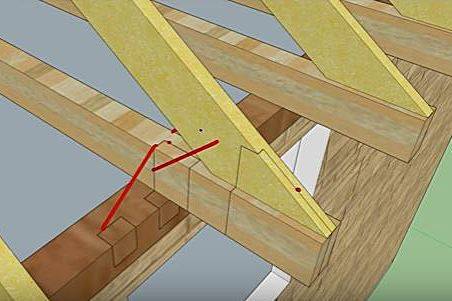

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

В чем секрет качества стропильной системы: три главных правила мастера

• Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
• Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
• Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!
