Виды печей-каминов с дымоходом: чертеж и схема
Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

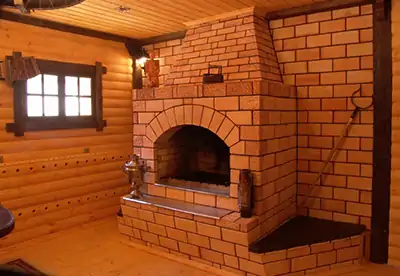

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.
В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.
Однако такая конструкция имеет ряд своих преимуществ:
Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

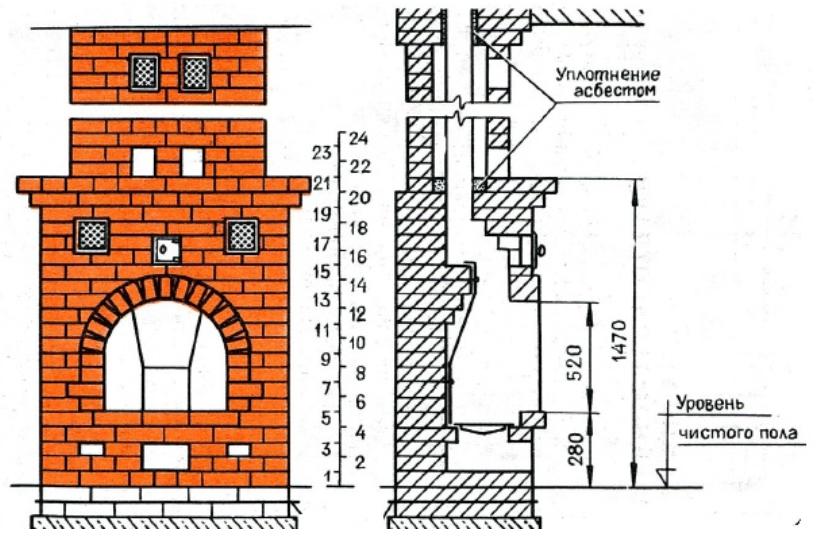

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.
- В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
- При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
- Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.
Схема подобного сооружения выглядит следующим образом:
два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;
Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.
- дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
- топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
- дымоход, который может идти через несколько помещений.
Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки
Пристенная отопительная печка из кирпича
Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.
Ключевая особенность такого устройства – и камин, и собственно печка.
Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.
Чертеж такой конструкции выглядит следующим образом:
- поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
- топка с колосниковой решеткой и зольником;
- топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
- дымопровод в виде единой трубы.
Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.
Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.
Чем отличается многофункциональная печь для отопления
Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:
- обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
- приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
- декоративная задача при использовании камина.
По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).
Ее схема выглядит следующим образом:
- поддувала для печной и каминной топки;
- под камином можно расположить нишу для просушки дров;
- система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
- дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).
Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни

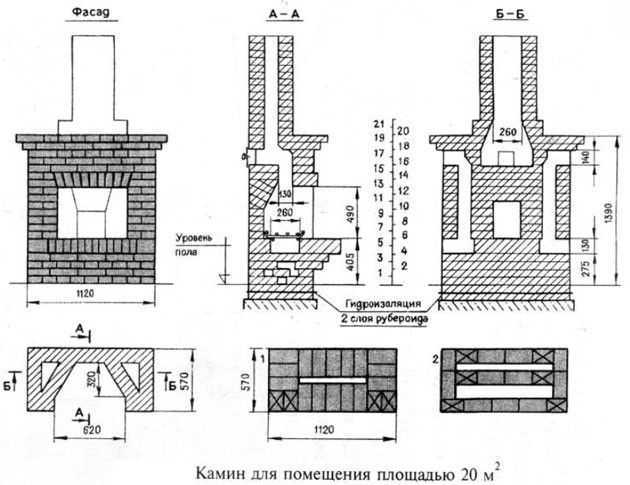

Определение основных размеров
Соотношение размеров камина и помещения
Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.
Высота портала должна в 2 раза превышать глубину топливника.
Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.
Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.
Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

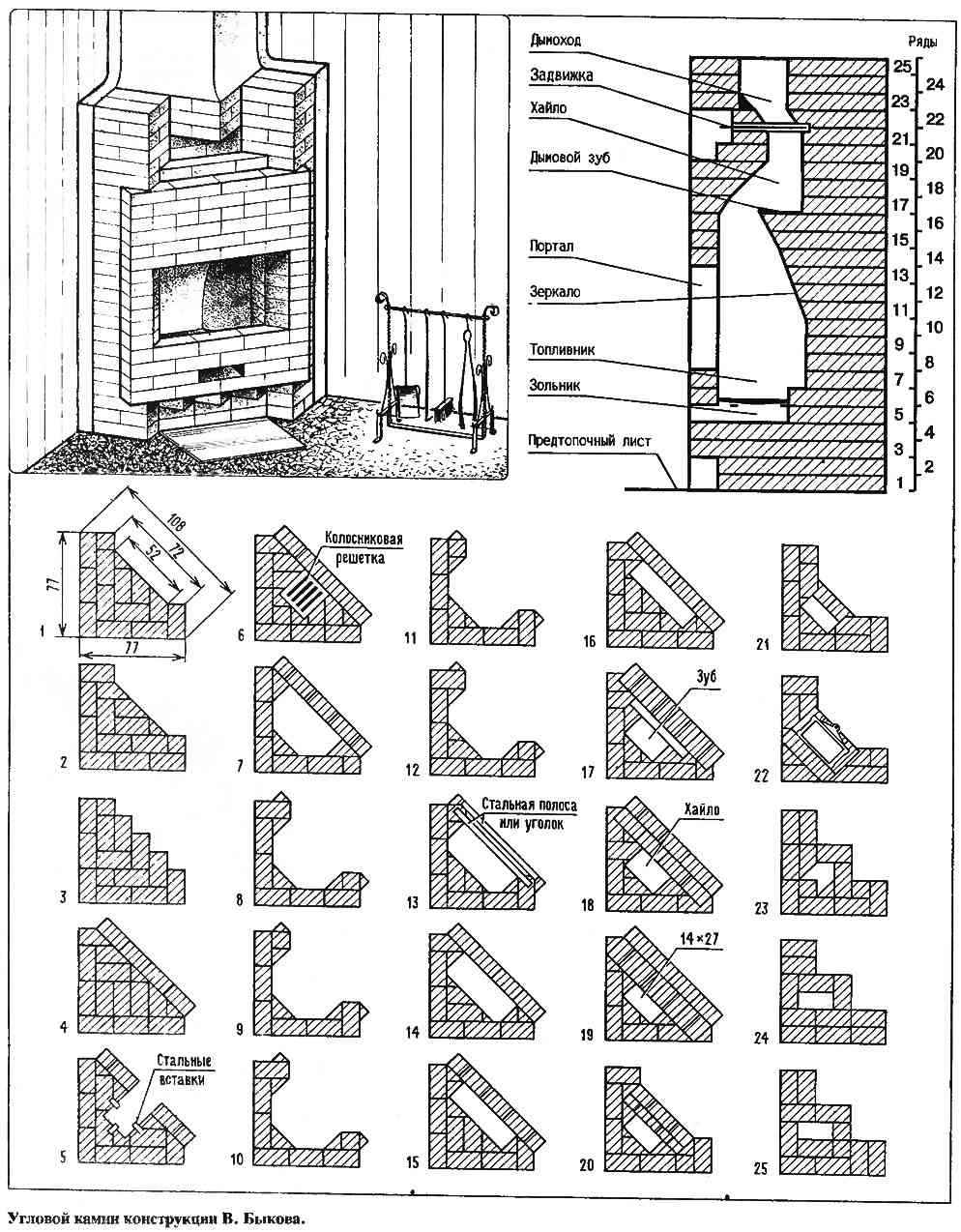

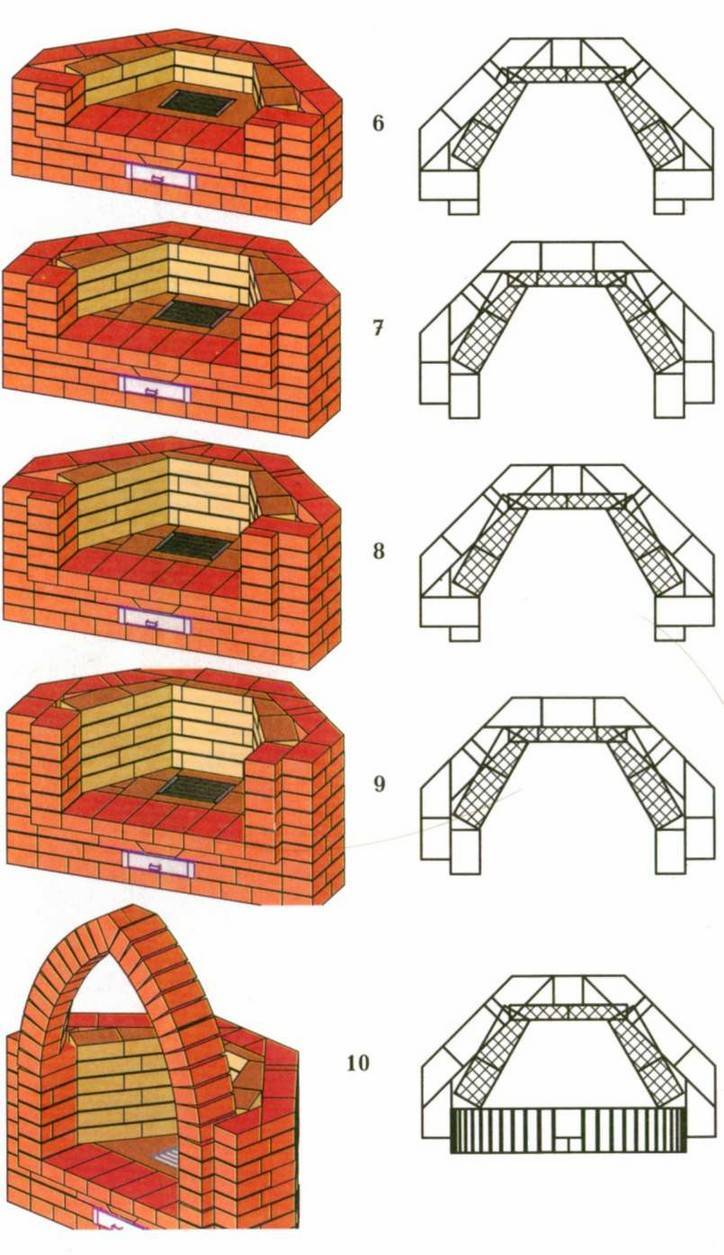

Технология кладки углового камина
Можно сложить угловой камин из кирпича своими руками, но для этого необходимо использовать иную технологию. Работы, связанные с укладкой первых 4-х рядов проводятся по традиционной методике, а начиная с 5-го ряда, начинается обустройство поддувала и производится монтаж решёток. Работы по кладке 6-го ряда связаны с фиксацией опор, при этом на верхнем сегменте монтируется колосниковая решётка.
Закладка портала выполняется при кладке 7-го ряда, а перевязка швов осуществляется с 8-го по 13-ый. Именно в этот период происходит непосредственное формирование портала. Зеркала, относящиеся к задней стенке, формируются под незначительным уклоном. Перевязка продолжается и на 14-15 рядах, а наклон зеркал увеличивается, в целом их формирование заканчивается на 16-ом ряду.
Фасадом камина будут ряды 17 -19, после чего начинается формирование дымохода, вплоть до 22-го ряда, когда устанавливают задвижку. Выбрать, чем отделать камин из кирпича такого типа, можно исходя, из собственных предпочтений.
Выбирать методику кладки, можно исходя из условий помещения, в котором будет эксплуатироваться камин.

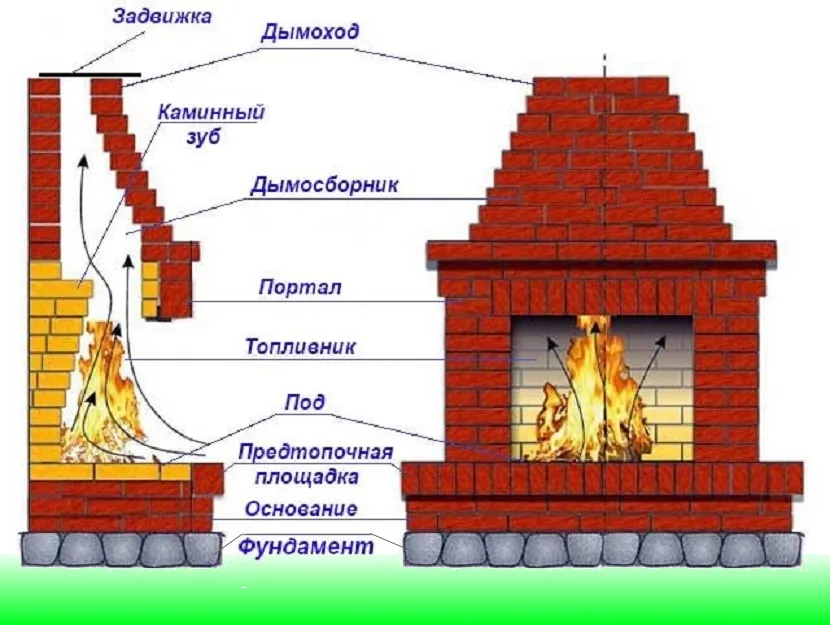

Ключевые элементы, из которых состоит камин
Состав камина под дрова
Стандартная схема кладки кирпичного камина включает в себя такие элементы (двигаясь снизу вверх, как идет кладка):
- основание;
- зольник (бункер, расположенный под колосниковой решеткой, предназначение которого – собирать золу);
- топливник – это пространство, в которое закладывается топливо, и где оно горит;
- зеркало – задняя часть стенки топки, наклоненная вперед под углом около 20°, и начинающаяся с высоты 30% от дна топки (назначение зеркала – отражать тепловую энергию, направляя ее из портала в помещение);
- дымовой зуб – это выступ, формируемый окончанием зеркала, который имеет две основных функции – предотвращение попадания сажи из дымохода в топку, а также предотвращение попадания в топку холодных воздушных потоков из дымоходной трубы;
- хайло – это дымосборник, в котором собирается дым и различные газы перед выходом в дымоходную трубу (он обеспечивает тягу в нужном направлении, а также препятствует попаданию в помещение дыма, искр, сажи, благодаря тому, что скопившиеся здесь разогретые газы уходят в наполненный холодным уличным воздухом дымоход);
- задвижка – заслонка, расположенная между камином и дымоходом, которая отделяет хайло от дымоходной трубы (ее функция – регулировать мощность холодных и горячих воздушных потоков).
Чертеж камина из металла. Изготовление
Так уж водится, что даже при любой степени доступности разных моделей каминов в магазине нас интересует вопрос о том, как сделать камин из металла своими руками. Причем этот интерес побуждается не только желанием сэкономить. Здесь можно воплотить все свои представления о расположении, форме и отделке живого очага. После всех выполненных работ с негой погрузиться в мягкое кресло и чувством удовлетворенности слушать потрескивание дров в топке.
Каминная система с живым огнем
Прежде чем приступать конструировать металлический камин своими руками, необходимо ознакомиться с рядом аспектов, которые не только помогут повысить эффективность его работы, но и необходимы для обеспечения нужного уровня пожарной безопасности.
- Стенки корпуса камина во время горения дров сильно нагреваются. Кстати, этот факт следует учитывать при выборе комнаты для установки. Ни в коем случае нельзя этого делать в детских спальнях. Со всех сторон близко расположенные поверхности требуется изолировать, это касается стен и пола.
- Дымоход, обеспечивающий отвод продуктов сгорания, он должен быть выведен через крышу на улицу, поэтому несмотря на мобильность камина, следует хорошенько продумать место его дислокации.
Самодельный камин можно сделать из любого материала: меди, железа, стали, чугуна. Как правило,по себестоимости обходятся дешевле, но по производительности уступают медным или чугунным. Металл для основной топки по своей толщине должен иметь показатели 3-5 мм. Подготовив нужное количество листов, а также уголки для изготовления каркаса, можно приступать к действию.
Схема с размерами для сборки каркаса
Чтобы легче было начать конструировать камин из металла своими руками, нужно заготовить необходимые чертежи, по которым будет осуществляться кроение листов и сборка. Существуют готовые проекты для разных типов каминов, но вы можете самостоятельно применить свои художественные способности. Тем более что особых требований к конструкции не предъявляется, поэтому моделирование и чертежи производятся с учетом нужных геометрических форм и размеров.
Начинать сборку необходимо. Она выполняет двоякую функцию, с одной стороны, подставка изолирует топку от пола приличным расстоянием, а с другой – обеспечивает доступ холодного воздуха, который необходим для горения и является теплоносителем. Подставка будет представлять собой прямоугольную рамку, которую нужно сварить из уголков, и ножек, обеспечивающих возвышение над полом на 15-20 см. Получившаяся рамка зашивается листом железа.
Корпус камина будет обрамлять топку, а не являться ею (как в печи «буржуйка»). Двойные стенки позволят более эффективно нагревать комнату. Воздух будет проходить в пространстве между топкой и корпусом и, нагреваясь, попадать в помещение.
Чертеж с размерами для будущего изделия
Корпус готовится из металлических листов в форме параллелепипеда. В верхней части производится отверстие для дымохода. С фасадной стороны к стенке привариваются петли, и устанавливается дверца. Все эти манипуляции требуют навыков работы со сварочным аппаратом. Если первоначальный внешний вид не обладает эстетикой, то не следует забывать про отделку поверхности, с помощью которой вы сможете завуалировать все изъяны.
Топка должна быть разделена на две части, но в качестве перегородки используется не глухая стенка, а задвижка, способная регулировать зазор между секциями.
- Одна часть будет служить для непосредственного сгорания дров.
- Вторая используется в качестве дымосборника перед его попаданием в дымоход.
Такое устройство топки позволит на некоторое время задержать тепло, чтобы его отвести через стенки корпуса. В нижней части топочной камеры устанавливается колосниковая решетка и выполняется зольник. Он должен быть достаточного размера, чтобы в нем могла скапливаться зола как минимум за один цикл работы камина.
Как построить камин своими руками – кладка и отделка
Шаг 1: Шаг 1. Замес раствора
Высушенный после промывки песок заливаем глиной до состояния, похожего на густой кисель. Поученная смесь не должна быть текучей и приставать к коже рук, в то же время сухость раствора недопустима. Он не должен распадаться при формовке на отдельные фрагменты. Проще всего качество раствора для кладки каминов проверяется «колбаско-тестом». Из песчано-глиняной смеси раскатывается небольшой кусок диаметром пару сантиметров – если его колбасная форма не рассыпается сама по себе и при этом не липнет к вашим рукам – раствор оптимален для работы.
Шаг 2: Шаг 2. Рисунки и расклады
Укладываем на фундамент слой рулонной изоляции под каминные габариты. На задней стене комнаты вычерчиваем рисунок той части каминной конструкции, которая к ней будет примыкать. Далее раскладываем первый сплошной ряд насухо, учитывая расположение каждого огнеупорного элемента. В этом и состоит главное отличие каминной кладки от возведения стен из любых блоков – каждый слой конструкции сначала промеряется насухо, элементы укладываются ровно и каждый на свое место. Отпиленные места должны замуровываться в раствор, их выход на лицевые и боковые стороны не допускается. Режут огнеупорный кирпич ножовкой или болгаркой с алмазным диском. Каждый силикатный элемент можно пронумеровать и тем же номером отметить его место на основе.
Шаг 3: Шаг 3. Кладка самого камина
Раствор на фундамент и пол наносится под каждый кирпич. Работу начинают от углов, выверяя каждый по отвесу и уровню, можно использовать вспомогательную оснастку из стальных тавров или уголков. Между кирпичными углами-маяками выводят весь слой, только потом переходят к следующему. Швы по высоте выполняются тонкими, с целью минимизировать растрескивание раствора в будущем. Швы в глубине, в сердцевине кладки, можно сделать несколько толще. Излишки раствора удаляются после установки каждого кирпичного элемента, его еще раз выставляют насухо – что называется, «прикидывают по месту». При этом сразу оценивается необходимое количество раствора, потребное на полное заполнение стыков, без лакун и пустот. Выложенные кирпичные ряды измеряют на соответствие эталонам горизонтали, а предварительно установленные углы проверяют еще и по отвесу. Обнаружили отклонение – сняли кирпич и уложили заново, выправлять огрехи горизонтальности и вертикальности при укладке последующих уровней запрещается.
Внутренняя часть очага должна быть гладкой, иначе камин будет гудеть и разрушаться со временем. При перепадах внутренних размеров, допустим, при сужении конструкции к дымоходу, придется вытесывать каждый кирпичик, заделка неровностей раствором запрещена. Такая «внутренняя штукатурка» быстро облетит и засорит дымоход. Мелкие неровности кирпичей и швов внутри очага заглаживаются губкой, смоченной в глинистом растворе.
Советы по эксплуатации
Опытные печники могут дать полезные советы и по процессу возведения, и по эксплуатации камина-печи. Хвойные дрова не используют, иначе дымоход загрязниться и перестанет функционировать
Банная печь должна соответствовать многим критериям
Защитный экран для камина должен быть довольно надежным.
При собственноручном возведении всегда пользуйтесь схемами. Они помогут понять, как именно должны размещаться компоненты в каждой линии. В процессе обязательно используйте строительный уровень. Угловые и фронтальные сооружения наиболее популярны. Но это зависит от общей планировки дома.
Кладка камина из кирпича своими руками — инструкция.
Закладка фундамента камина.
Строительство камина начинается с закладки фундамента, поэтому, прежде всего, важно правильно определить размеры фундамента под строящийся камин. Нужно заметить, что каминный фундамент не должен связываться с фундаментом дома. После этого делаются наброски плана камина на цокольном уровне, далее необходимо его совмещение с планом по периметру трубы и топки
Ширина фундамента должна совпадать с шириной лицевого ряда цоколя, к этой величине должны быть добавлены 4-6 см
После этого делаются наброски плана камина на цокольном уровне, далее необходимо его совмещение с планом по периметру трубы и топки. Ширина фундамента должна совпадать с шириной лицевого ряда цоколя, к этой величине должны быть добавлены 4-6 см.
Сначала вырывают яму с размерами, превышающими размер фундамента под сам камин на 10-15 сантиметров, с глубиной котлована 60 см. При изготовлении фундамента может быть использован кирпич или пенобетон. Затем на дно котлована засыпают 10-15 см щебня, после чего этот слой утрамбовывают и осуществляют проверку горизонтальности основания.
Непосредственно выкладка камина.
Затем начинается выкладка камина. Кладка первого ряда осуществляется ребром, причем, лучше выкладывать его на раствор, добавляя цемент. В процессе кладки должны постоянно проверяться геометрические размеры камина с помощью угольника. Также должна соблюдаться вертикальность углов при помощи отвеса и горизонтальность всех рядов при использовании уровня.
Перед укладкой кирпичи опускают в воду и держат, пока не выйдут все пузырьки. При невыполнении данного действия кладка будет непрочной. Выкладку сплошных рядов лучше проводить с помощью кельмы или мастерка. Кладка топливника и дымосборника должна осуществляться руками.

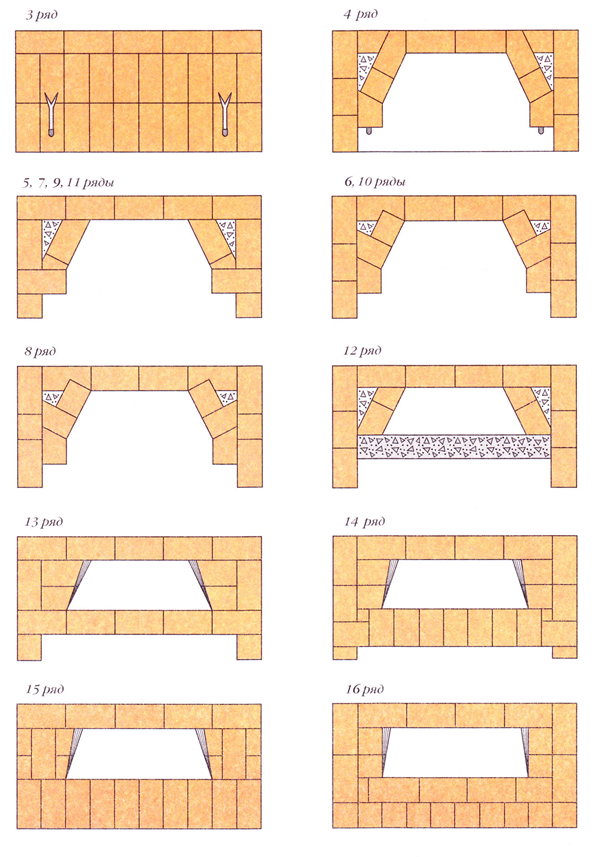

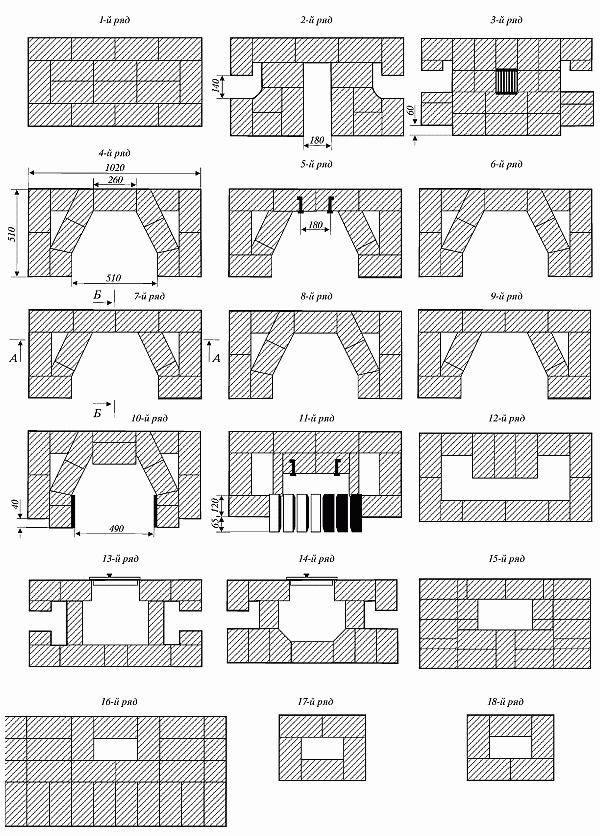

Необходимо проводить сверку всех рядов с порядовками, отмечая все ряды мелком или карандашом. Затем необходимо провести удаление выступившего раствора со стенок каналов, дымосборника и топливника.
Выкладка криволинейной поверхности свода и дымосборника осуществляется путем постепенного напуска кирпичей, составляющего 6 см. Далее проводится перекрытие портальных отверстий с помощью кирпичных перемычек разного типа, — клинчатых, сводчатых и арочных.
Можно провести отделку камина. В том случае, когда кладка камина осуществлялась в пустошовку, швы должны быть расшиты. Если при выкладке камина использовался непривлекательный кирпич, или он со временем разонравился, можно провести покраску без закрашивания швов, при этом используя 2-3 цвета. Кстати, вот моя статья о том, как сделать угловой камин своими руками.
Подготовка к строительству
Начало любого строительство – это подготовка эскиза и проведение расчетных работ. Для начала следует нарисовать будущий камин от руки по отношению к помещению. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и другие элементы. Размеры сначала следует указать предварительно, после чего произвести расчеты по формулам.
На основании приблизительного рисунка следует сделать подробный чертеж. В нем нужно указать размеры всех деталей, боковой разрез постройки и другие элементы
Особое внимание необходимо уделить схеме порядовки, по которой будет проводиться постройка. Существует множество таких схем
Можно выбрать оптимальный вариант или продумать свой собственный. Можно использовать и один из готовых чертежей камина, предварительно подогнав его с учетом размера и особенностей помещения.
Отделочные работы
Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.
Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.
Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.
Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки
Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.
Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.
Кирпич для кладки камина
Кирпич керамический полнотелый — традиционный материал для печей, при условии хорошего обжига камин может быть выложен из него целиком. В зависимости от технологии производства один из ложков кирпича может быть обожжён больше другого. Ту сторону кирпича, которая обладает более гладкой поверхностью и тёмным цветом, ориентируют к огню. Для большей надёжности и если качество керамики оставляет желать лучшего, для пода, стенок и верхней части топки лучше использовать шамотный огнеупорный кирпич, он без проблем выдержит высокие температуры.
Обратите внимание: керамический и шамотный кирпич обладают разными коэффициентами термического расширения и во избежание возникновения трещин в кладке их нельзя перевязывать между собой. Если кирпич рубят вручную, считают все элементы, в том числе половинки, как целые
Кирпич также можно пилить, установив на угловую шлифмашину либо машину для резки тротуарной плитки отрезной диск, пригодный для работы с керамикой, в этом случае рез получится идеальным и отходов не будет
Если кирпич рубят вручную, считают все элементы, в том числе половинки, как целые. Кирпич также можно пилить, установив на угловую шлифмашину либо машину для резки тротуарной плитки отрезной диск, пригодный для работы с керамикой, в этом случае рез получится идеальным и отходов не будет.
Составление проекта или схемы
Даже умелые опытные печники работают по схемам и чертежам. А использовать их новичкам просто необходимо для строительства камина из кирпича. Порядовка незаменима при кладке основной части и рассчитывается до начала всех работ.
Определившись с размерами камина для комнаты, можно поинтересоваться фото вариантов исполнения наружной части в каталогах и воспользоваться готовыми схемами порядовок каминов. Но в любом случае для успешного строительства их нужно тщательно изучить и зарисовать для собственного понятия на обыкновенном листке.
Для плодотворной работы нужен вид камина спереди и с двух боков или одного, если они одинаковые. Хорошо бы выполнить вертикальный разрез конструкции на бумаге с указанием высот всех важных горизонтальных слоев: зольника, карниза, решетки, низа и верха топочной части, камеры для сбора дыма, зуба, место установки шиберной заслонки и других.
Строительство и укладка камина
Английский камин чертеж. Камин «Манчестер» классический, из кирпича, своими руками
Камин «Манчестер»
Пристенный фронтальный камин «Манчестер» выполнен в традиционном английском стиле. Имеет плоский под топливника и оптимальный угол разворота боковых внутренних стенок («зеркал») и свода. Дымовой зуб надежно предохраняет пространство топливника от попадания в него сажи из трубы. Размер портала (входного отверстия топливника): высота — 560мм, ширина — 750мм. Чтобы увеличить изображение — просто щелкните по нему мышкой.
Посмотрите небольшой анимационный ролик,
где показано не только внешнее, но и
внутреннее устройство этого камина:
Классический камин «Манчестер», можно легко сложить из кирпича своими руками, и при этом получить настоящий английский камин хорошего качества. Несмотря на небольшие внешние габариты камина, его топливник рассчитан на дрова обычной длины (50 см). Это создает дополнительные удобство и простоту в сравнении с декоративными каминами уменьшенных размеров, для которых требуются короткие поленья дров. В топливнике боковые стенки представляют собой рассеивающие тепловое излучение «зеркала», то есть установлены не параллельно друг другу. а под нужным углом. Свод топливника также наклонный, поэтому за счет отражения тепла пол в доме перед порталом камина хорошо прогревается.
Если Вы желаете сложить классический камин из кирпича или печь своими руками, или же руками квалифицированного печника, то чертежи каминов и печей, представленных здесь — именно то, что Вам требуется:
Внутреннее сечение трубы в камине «Манчестер» (250Х250мм) гарантирует отличную тягу, даже если на ее стенках образовался налет сажи. В данной модели предусмотрено применение традиционной поворотной дымовой заслонки — «барана», вместо применяемых повсеместно выдвижных заслонок-шиберов. Поворотная заслонка не только удобна в пользовании, но и проста для самостоятельного изготовления. Но при желании можно установить в процессе кладки камина обычную задвижку шиберного типа. Изменять проект камина для этого не требуется.
Камины кирпичные дровяные для дома и дачи, сложенные своими руками, украшают интерьер любого помещения. Кроме того, конструкция этого камина довольно проста для изготовления. Сложить такой классический камин из кирпича своими руками может любой человек, даже не имеющий опыта в печном деле. Чертежи камина выполнены в формате 3D, то есть в объеме, и продублированы в плоском формате, для удобства распечатки. Имеются как чертежи каждого ряда в отдельности, так и постепенное суммирование порядовки камина, что удобно для понимания процесса кладки. Прилагается специальная программа-просмотровщик для удобства пользования объемными чертежами камина. Также прилагается таблица с указанием необходимого для каждого ряда и всего камина количества кирпичей.
О том, что собой представляет
документация на любой
из моих проектов печи или камина,
можно узнать из этого
Стоимость документации
на этот камин составляет
1600 рублей
Посмотрите, как производится оплата проекта:
Обратиться ко мне для заказа индивидуального проекта
печи или камина и другим вопросам
можно через форму связи:
Пожалуйста, будьте внимательны при заполнении графы с адресом вашей электронной почты, чтобы я мог вам ответить!
Технология строительства дымохода
Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».
Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.
Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало
При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю. Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов
Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.
В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.
Конструкция каминной топки
Конструкция и размеры вашего камина из кирпича определяют не только отопительные способности вашего агрегата, но и его долговечность. От того, какая кладка каминов производится и зависит его теплоотдача, а также потребление топлива. Тут даже акцент не нужно делать, на дровяной, угольный, принцип определения проекта камина из кирпича с порядовкой решает сам собой все. К примеру, открытый топочный канал или закрытый, все эти нюансы достаточно важные, и зачастую многие новички даже не догадываются обо всех моментах. Поэтому кладка вашего камина своими руками, выполняться должна специалистами, с экономить удается только тем, кто имеет опыт в подобных делах. Ведь новички всегда допускают ошибок, исправлять которые бывает очень сложно, а главное финансово накладно. Нужно понимать принцип расшивки, какой материал использовать и еще очень много всевозможных нюансов.
Камин из кирпича: схема кладки
Строительство камина из кирпича может придать вашему дому уют и стиль. Создание собственного камина — это увлекательный проект, который можно осуществить своими руками.
Список материалов:
- Кирпичи — выберите кирпичи, предназначенные для каминов, обладающие высокой термической стойкостью.
- Цемент — используйте высококачественный цемент для создания прочной кладки.
- Песок — необходим для создания цементного раствора.
- Вермикулит или огнеупорные плиты — для создания огнестойкой облицовки камина.
- Кирпичная кладочная смесь — для укладки кирпичей.
- Металлические уголки и профили — для поддержки и жесткости камина.
- Инструменты — шпатель, молоток, уровень, шнур, плоскогубцы, шлифовальная машина и другие стандартные инструменты для кладки кирпича.
Перед тем как начать кладку, необходимо иметь точные планы и измерения камина. Вот базовая схема кладки камина из кирпича:
- Основание: Подготовьте основание для камина, используя бетонную плиту или фундамент.
- Огнестойкая облицовка: Разместите вермикулит или огнеупорные плиты на задней стене и боковых стенках камина. Они помогут защитить структуру от высоких температур.
- Кладка задней стены: Укладывайте кирпичи по заданной схеме, используя кирпичную кладочную смесь и цементный раствор.
- Кладка боковых стен: Продолжайте укладывать кирпичи по схеме, соединяя их с задней стеной.
- Фронтальная часть: Оставьте отверстия для очага и дверцы. Используйте металлические уголки и профили для создания поддержки для дверцы и рамы очага.
- Очаг: Разместите огнестойкий материал внутри отверстия, чтобы создать очаг камина. Убедитесь, что он тщательно закреплен и не двигается.
- Облицовка: При необходимости добавьте облицовочные кирпичи или другой декоративный материал для придания камину завершенного внешнего вида. Укладывайте их с помощью кладочной смеси и цементного раствора.
- Завершение: Проверьте уровень и качество кладки. Дайте структуре высохнуть и зафиксироваться на несколько дней.
