Самостоятельная кладка каминов

Виды уличных каминов

Прежде чем построить уличный камин на даче или возле частного дома своими руками, важно определиться с типом конструкций, которые бывают следующих видов:

• камин-барбекю;
• декоративный;
• передвижной.

Печь-барбекю

Уличный камин с функцией барбекю для дачи или дома является весьма выгодным, поскольку позволяет не только выполнять декоративную функцию, а и приготавливать полезную пищу. Комплексное устройство весьма выгодно для участков малой площади, так как позволяет экономить пространство. Кроме того, за счёт наличия стенок обеспечивается отличная защита от ветра, благодаря чему камин эффективно работает при любых климатических условиях.

Уличный камин с функцией барбекю

Конструктивно уличная печь-камин состоит из топочной, поленницы, столешницы, умывальника и крыши. В зависимости от выбранного материала для строительства может быть стационарным или переносным. Для стационарных каминов из кирпича необходимо закладывать фундамент.

Декоративный

Камины декоративные возводятся с целью создания уникальной конструкции и акцентирования основного внимания в дизайне ландшафта вблизи частных домов. Их строят в основном из натурального камня, украшают различными фресками или гравюрами в старинном или современном стиле. Конструкция у них классическая, но внешне они выглядят весьма оригинально.

При этом их можно использовать и по прямому назначению. Однако рассчитывать на высокий КПД выработки тепловой энергии не стоит, так как из-за большого количества украшений снижается теплопроводность стенок дымохода и топочной. То есть согреться возле него в осенние или весенние дни можно вполне, но при значительном похолодании они неэффективны.

При возведении схема кладки относительно простая, а вот основная сложность состоит в формировании облицовки. Поэтому самостоятельно строить такие камины под силу только опытным мастерам. Насладиться красотой уличных декоративных каминов можно на представленных фото.

Передвижной

Передвижные камины являются наиболее востребованными, так как доступны в виде самых невероятных конструкций, изготовленных из стали, обладающих не только компактными размерами, а и относительно небольшим весом. То есть он не занимает стационарно площадку на придомовой территории, не нужно его лаконично совмещать с ландшафтным дизайном, а также затрачивать много времени на изготовление.

Для обеспечения конструкции мобильности, приходится довольствоваться посредственной теплоотдачей и относительно небольшой теплоёмкостью. Другими словами, пока в топочной горит огонь выделяется тепло, а после прогорания вся конструкция остывает достаточно быстро.

В качестве облицовки наружных стен допускается использование натурального камня, плитки или гранитной крошки. Сделать такую конструкцию под силу любому домашнему мастеру, так как схема простая и сделать ошибки при монтаже весьма сложно.

Камин из грубы в частном доме

Создание камина в своем частном доме может стать не только функциональным элементом отопления, но и прекрасным украшением интерьера. Одним из самых популярных вариантов является камин из грубы, который добавляет теплоту и шарм вашему дому.

Список материалов:

1. Груба (огнеупорные кирпичи)
2. Клей для огнеупорных материалов
3. Раствор для штукатурки
4. Металлическая решетка или каминный вкладыш
5. Шпатели или кельмы для нанесения раствора
6. Уровень
7. Линейка или измерительная лента
8. Защитные перчатки и очки
9. Кирпичная рубанок или пила для обрезки грубы
10. Кирка или лопата для разбора поверхности

Подготовка рабочей зоны

• Защитите полы и окружающую обстановку, чтобы предотвратить повреждения или загрязнения.
• Убедитесь, что рабочая зона безопасна и хорошо проветривается.

Планирование и измерения

• Решите, где вы хотите разместить камин и убедитесь, что это соответствует всем требованиям безопасности.
• С помощью линейки и уровня отметьте контуры камина на стене.
• Если на стене уже есть отделка, удалите ее с помощью кирки или лопаты, чтобы получить ровную поверхность для установки грубы.

Подготовка раствора

• Подготовьте раствор для штукатурки, следуя инструкциям на упаковке.
• Обратитесь к рекомендациям производителя для получения оптимальной консистенции.

Установка грубы

• Начните с укладки первого ряда грубы в соответствии с отметками, сделанными на стене.
• Нанесите клей для огнеупорных материалов на заднюю поверхность кирпичей и аккуратно разместите их на стене, следуя контурам камина.
• Повторите этот процесс для каждого ряда, аккуратно выравнивая кирпичи с помощью уровня.
• Проверьте вертикальность и горизонтальность каждого ряда, чтобы убедиться в правильности установки.

Заполнение промежутков

• После установки грубы заполните промежутки между кирпичами раствором для штукатурки.
• Используйте шпатель или кельму, чтобы равномерно нанести раствор и удалить излишки.
• Продолжайте заполнять промежутки по мере продвижения вверх, слоя за слоем.

Установка каминного вкладыша или решетки

• После завершения установки грубы и штукатурки, решите, хотите ли вы установить металлическую решетку или каминный вкладыш.
• Следуйте инструкциям производителя для правильной установки выбранного элемента.

Отделка и декорирование

• После полной установки камина, дайте раствору для штукатурки высохнуть полностью.
• Решите, какую отделку вы хотите использовать: краску, каменную облицовку или другие материалы.
• Придайте своему камину желаемый вид, добавьте декоративные элементы и аксессуары, чтобы создать уютную атмосферу.

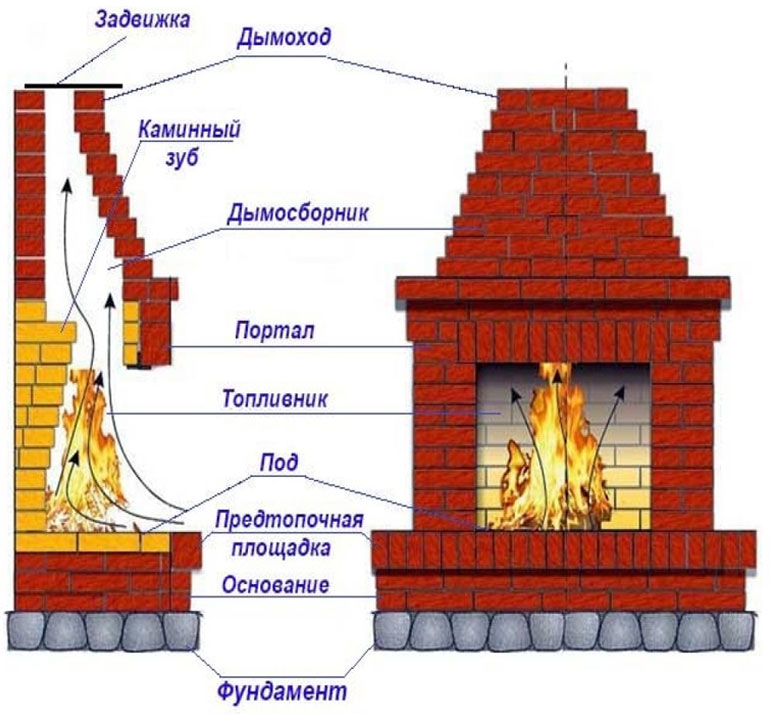

Устройство камина и его разновидности

Модели каминов могут отличатся конструктивными особенностями, размерами, формой.

Основу устройства почти любой конфигурации составляют следующие элементы:

• Фундамент, дающий устойчивость и защищающий от пожара.
• Корпус или портал определяет внешний вид очага. Можно оформить эту часть просто, но обычно ее делают стильной, применяя дизайн.
• Топка для разжигания дров.
• Зольник, накапливающий отходы от горения.
• Колосник — решетка из чугуна, стали или другого материала, отделяющее пространство топки от зольника, обеспечивающая тягу, нужный уровень горения.  На нее укладывают топливо, из поддувала через щели поступает кислород.
• Дымосборник чаще выполняется трапециевидным по форме, сужается кверху. Предотвращает распространение дыма по помещению.
• Дымоход расположен вне комнаты, предназначен для выхода дыма на улицу. Снабжается задвижкой под потолком для регулирования интенсивности горения.

Надо учесть: декоративный очаг любой конструкции греет не так интенсивно, как печь или котел. Распространить тепло на все здание не получится.

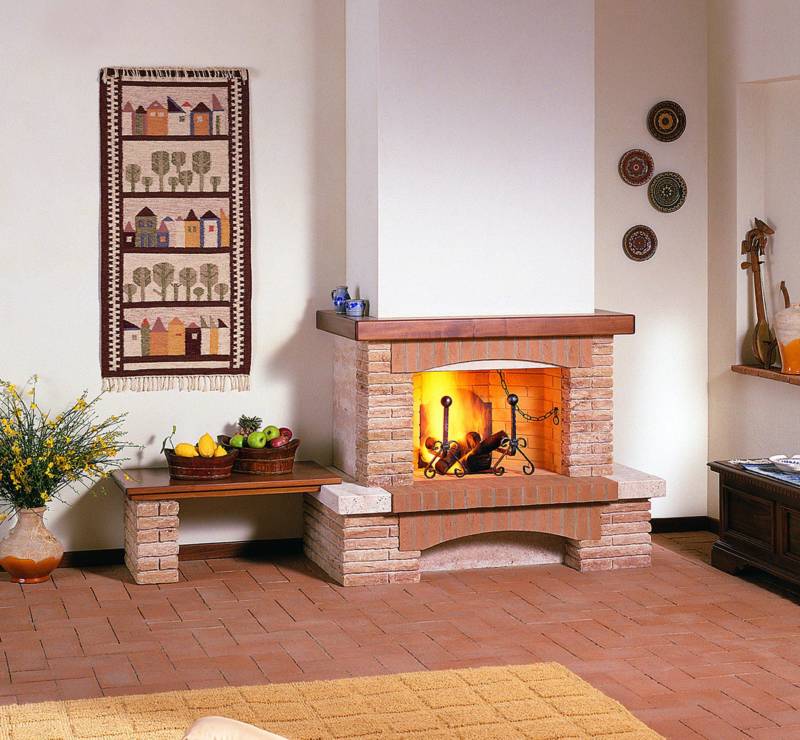

Гостиная с камином

При выборе варианта для реализации идеи сооружения домашнего очага каждый учитывает свойственные своему жилищу особенности. Поэтому необходимо уточнить типы каминов.

Существует две следующих разновидности:

• Закрытый вид обогревателя годится для установки даже в многоквартирном здании, считается безопасным. Нужно будет добавить к конструкции прозрачные дверцы, выполненные из огнеупорного стекла. Модель с закрытой топкой использует технологию конвекционного разогрева.
• Открытый тип не только сохраняет тепло, но также делает стильным помещение, играя в нем декоративную роль. Поэтому весьма востребован. Огонь ограничивают лишь решеткой, пространство перед камином оборудуют против возгорания.

Строительство домашних каминов включает важный вопрос: как он будет функционировать. Можно подвести его к газу. В таком случае систему придется переносить при обязательном согласовании с местной администрацией. Другие очаги работают на дровах. Нужно заранее, до наступления холодного сезона позаботиться о приобретении топлива. Уголь менее эффективен, используется редко.

Камины различают по размерам: малый при ширине портала менее 51 см, средний — до 63 см и большой — от 63 см.

Рассматриваемые устройства классифицируют по внешнему облику корпуса, форме. Поскольку сейчас очагами оборудуют даже квартиры, нужно остановиться на различиях по назначению.

В многоэтажном доме можно установить лишь декоративный камин, сооруженный из фанеры, бумаги или плитки под кирпич. Такая конструкция играет роль в обустройстве зоны комфорта, создает в интерьере уникальный дизайн.

Фальш-камин со свечами

Для квартирного интерьера подойдут электрокамины с современной технологией имитации живого пламени. Обычно их покупают готовыми, но можно соорудить декоративный корпус.

В загородном доме есть возможность совместить декоративность с функционалом. Очаги с настоящим горением, созданные из кирпича, великолепно смотрятся и гарантируют правильную теплоотдачу.

Технология строительства дымохода

Дымоход кладут на том же глиняно-песчаном растворе, только участок над кровлей на цементном. Внутреннюю поверхность для улучшения тяги тщательно затирают и выравнивают. Не забывают установить шибер-заслонку. В месте прохода дымохода через деревянное перекрытие делают утолщение, оно называется «распушка».

Для того, чтобы защитить кровлю от проникновения осадков, над крышей также выполняется утолщение, «выдра». Под ней из оцинкованной листовой стали или гидроизоляционной кровельной ленты (например, ондуфлэш) монтируют фартук (воротник), закрывающий щель между кирпичной кладкой и кровельным покрытием.

Выбор материала для фартука под выдрой зависит от типа кровельного покрытия. Можно использовать оцинкованную сталь, обычную или с полимерным покрытием либо гибкие металлизированные ленты, благо их сейчас в продаже немало

При устройстве дымохода важно соблюдать противопожарные меры, особенно в части прохода его через деревянное перекрытие и кровлю. Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов

Общие правила противопожарной безопасности, обязательные при строительстве печей и каминов.

В заключение скажем, что, строительство камина — сложное мероприятие, требующее предварительной подготовки, необходимых технических знаний, аккуратности и упорства. Новичку непросто справиться с этой работой, обеспечить надлежащее качество и пожарную безопасность сооружения. Если нет уверенности в своих силах, возведение кирпичного камина лучше поручить опытному специалисту.

Шаг 4 Кладем кладку камина для дачи

Цоколь камина выше уровня пола примерно на два сантиметра, поэтому закладываем первый ряд, таким образом, чтобы в дальнейшем приложенный плинтус закрыл цокольную кладку и была видна чистовая кладка камина.

Первый ряд камина сплошной. Второй ряд основной для закладки топочной камеры и двух воздуховодов конвекционных камер.

Дополнительно готовим дверцу поддувало к установке с помощью печных лент, закрепленных на корпусе дверцы с помощью болтов.

На втором ряду закладываем зольник и два «кармана» конвекционных камер.

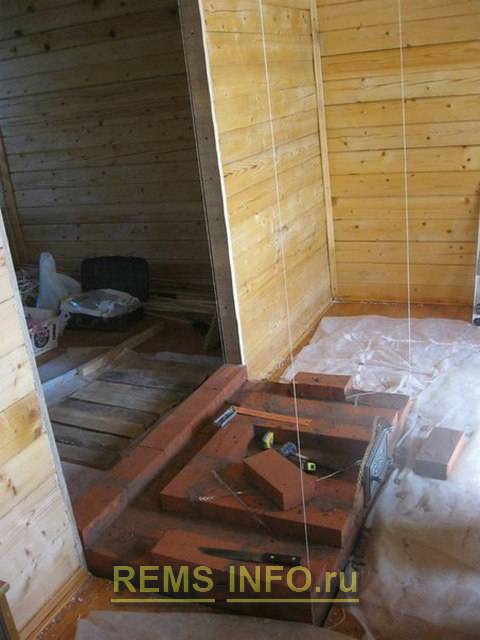

Вывести вертикальность печи очень сложная процедура. Применим хитрость печников, чтобы решить данную задачу. Натянем две нити, расположив их по отвесу в углы печи и параллельно друг другу.

Нити закреплены к потолку и крепим их в шов кладки первого ряда точно в угол камина.

На передней стенке формируем два воздухо-заборника в конвекционные камеры.

На третьем ряду кладки делаем перемычку над воздухо-заборниках и над дверцей поддувало.

Над дверцей поддувало делаем декоративную полочку. Делается она очень просто. От кирпича отрезается ¼ часть длинны. Укладываем его «тычком вперед» и над стенкой камина выступает ¼ часть длины кирпича.

Начинаем кладку декоративной полочки от центра кладки. Общая длинна полочки будет 7 кирпичей.

Вымеряем горизонтальность кладки, и корректируем выявленные отклонения с помощью толщины шва кладки.

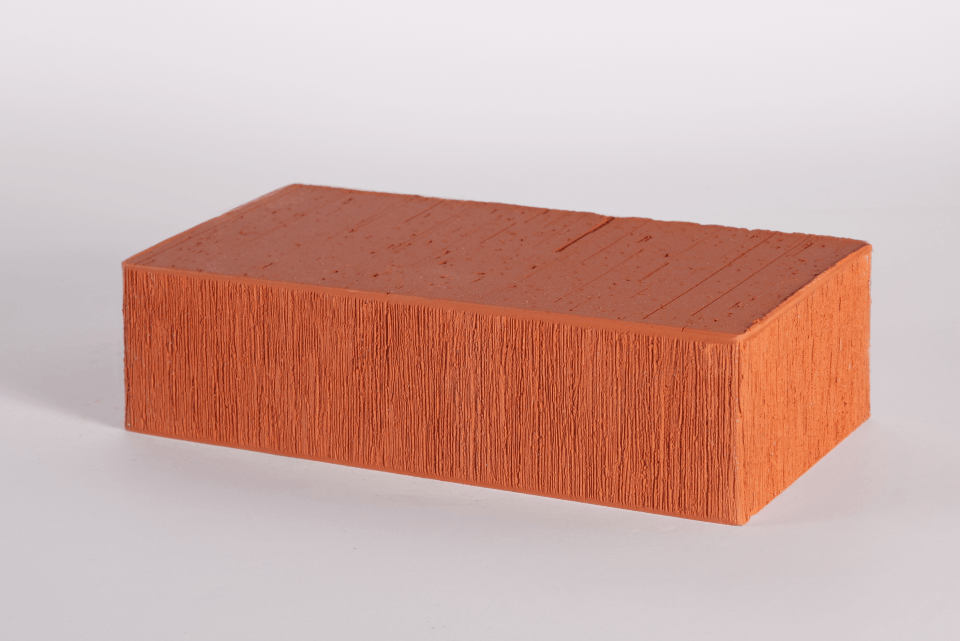

Кирпич для кладки камина

Кирпичный камин во многом будет отличаться в зависимости от выбранного материала, имейте виду, что существует два главных типа материала, отличающихся по свойствам и характеристикам:

• Шамотный.
• Керамический.

Специальный огнеупорный кирпич для каминов

Принцип один и тот же, однако, с учетом возлагаемых нагрузок особенно при отоплении, устойчивости и надежность может серьезно варьироваться. Керамический кирпич традиционный, однако, допускается его использовать только с учетом хорошего обжига. В зависимости от классификации обжига, из такого кирпича, камин может быть выложен полностью, без вставок шамотного материала для топки.

К примеру, та сторона, на которой виднеется больше темного оттенка и обладает гладкой поверхностью, предназначена для укладки ближе к огню. Однако если в некоторых характеристиках вы не уверены, лучше уложить в проблемные места шамотный кирпич. Но, помните, что две эти разновидности кирпичей, по природе обладают разными температурными коэффициентами. Виду этого их категорически запрещается «перевязывать»

Особое внимание уделяйте «рубке» кирпичей, учитывайте, что если нужно половинка, то она считается за полноценный кирпич

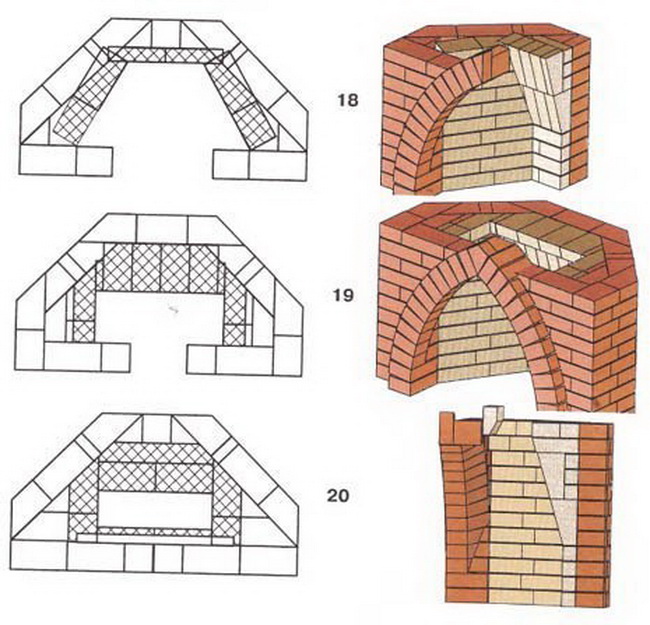

Чтобы не ошибиться, лучше использовать схему кладки камина, да и вообще камины для дома, которые предназначены для постоянного использования, лучше доверять возводить профессионалам. Помимо того, какой материал использовать, камины из кирпича в доме могут иметь некоторые особенности, в том числе по части применения раствора.

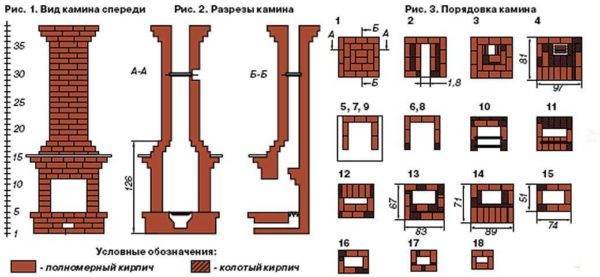

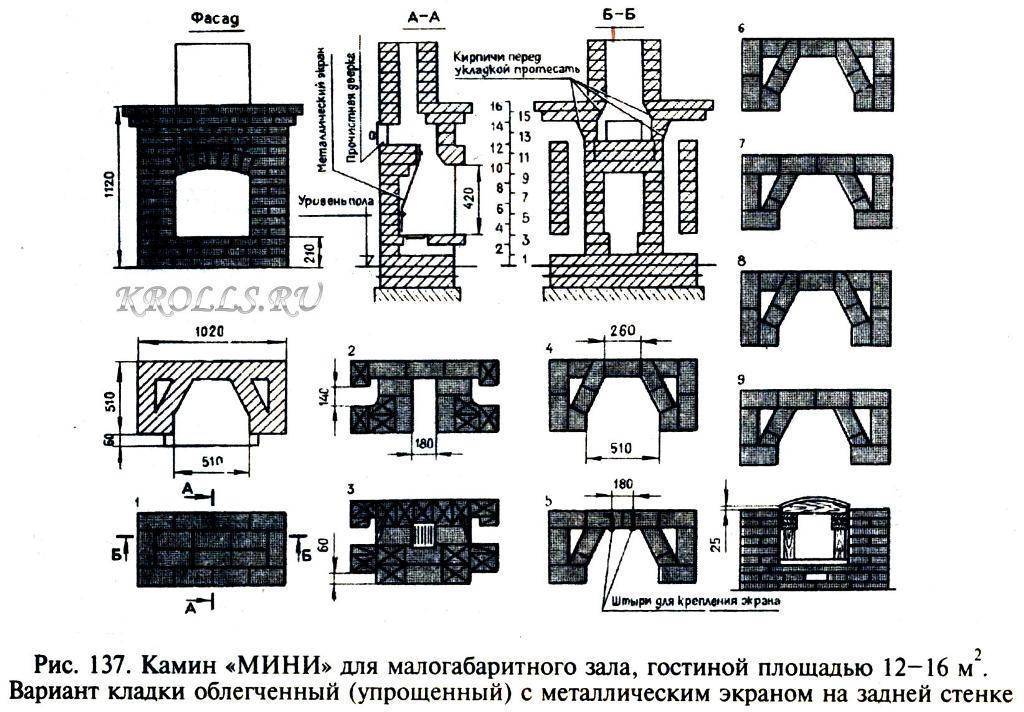

Чертежи каминов из кирпича. 10 схем кирпичных каминов

Не так давно я поставил перед собой задачу наити в интернете проверенные порядовки и чертежи кирпичных каминов, не смотря на всю открытость информации сделать это оказалось не просто. В большинстве случаев схемы были неполными, плохочиаемыми и наконец вовсе нерабочими, противоречищими принципам работы камина. При этом почти не где не было указано для каких помещений подходит камин, какая высота трубы для него требуеться, затраты на материалы и требования к исполнителю проекта. Входе тщательного изучения форумов, своего опыта и информации от знакомых печников я постарался собрать на сайте 10 наиболее провереных в работе порядовых схем кирпичных каминов. Прямые ссылки на статьи с подробным описанием чертежей и процесса работы расположены ниже в порядке рейтинга сообщества печников:

Правила чтения порядовых схем и условные обозначения.

Не смотря на то что большинство схем и порядовок являються интуитивно понятными даже для людей не имеющих ранее дел с печной кладкой, думаю не лишним будет обозначить условные обозначения используемые в представленных чертежах.

Помните , что большинство печной фурнитуры таких как топочная и прочистные дверцы, колоссниковые решетки чугунные плиты расчитаны на кирпич стандартных размеров 250х120х65 мм, по этому глядя на чертеж не забывайте что она так же расчитана на полнотелый кирпич стандартных размеров.

Несколько советов при кладке каминов.

Большинство каминов кладеться из полнотелого керамического(красного) кирпича, при этом топка выполняеться из шамотного(огнеупорного). При этом керамический желательно класть на глиненно-песчаный раствор, а шамотный на глиняный раствор с добовлением просеяной шамотной крошки. Толшина швов на шамотном кирпиче не должна превышать 5 мм, на керамическом 8 мм. Иначе при высоких температурах во время термического расширения раствор из швов можт начать выкрашиваться. Для расчета высоты дымовой трубы для камина советую пользоваться «» . Следите за нашими обновлениями уже этим летом мы начнем выкладывать подробное обучающее видео процесса кладки каминов по представленым на сайте порядовкам. Оставляйте в коментариях ниже ваши пожелания по поводу той модели камина видео кладки которой вы хотели бы видеть в первую очередь.

Классический английский

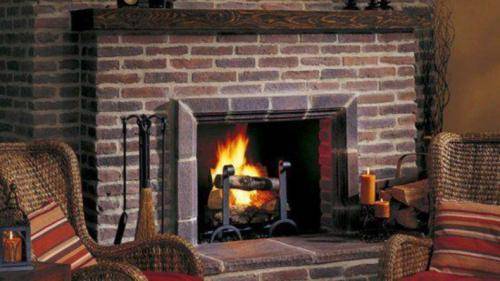

Внешний вид классического камина

Традиционный камин, каким мы его себе представляем. Откройте большую дверь очага, где горит дрова. К тому же его отделка может быть любой, как вычурной для соответствующего интерьера, так и сдержанной, что соответствует высоким технологиям и минимализму.

Хотя кажется, что он не занимает много места, для изготовления классического камина потребуется около 800 кирпичей, наряду со средней длиной камина. Общая масса такой конструкции порядка одной тонны. Для классического камина меньшего размера потребуется отдельный прочный фундамент, такой как подготовленный для печи, на той же глубине, что и фундамент дома, и по размеру он должен быть как минимум на 15 см больше со всех сторон от пола.

Устройство и как оно работает

Классический камин в разрезе

Если посмотреть фото, кажется, что ничего сложного: ящик с трубой и все. Но то, что кажется простым, на самом деле совсем не просто. Во-первых, наверху топки есть дымовой зуб. Причем не просто своего рода выступ, а с отражающей поверхностью. Сужает сечение трубы, закручивая пламя в топке.

Во-вторых, подовая часть каминной топки не имеет вентилятора, а передняя стенка выполнена с наклоном внутрь. Эти два компонента позволяют пламени в течение длительного времени вращаться в очаге, выделяя как можно больше тепла.

В-третьих, в трубке есть заслонка, которая эффективно регулирует, а главное надежно регулирует интенсивность горения. Безопасно – потому что качественно построенный камин ни при каких обстоятельствах не выделяет угарный газ в количествах, вредных для здоровья. Ведь он образуется при недостатке кислорода, а когда открыт портал классического камина, воздуха и кислорода всегда достаточно.

Другая точка зрения на дымоход состоит в том, что в нем делают отверстие, как в затворе затвора, площадью, равным 10% сечения дымохода. Это пространство необходимо для минимальной тяги, которая ни в коем случае не позволит пламени и дыму «падать» с очага. Даже при закрытой заслонке огонь переходит внутрь и дым попадает в дымоход.

Такая конструкция позволяет эффективно использовать тепло даже при сжигании высококалорийного топлива. Длинное вращающееся пламя максимально нагревает стены топки и отлично прогревает комнату.

Если говорить о возможности нагрева воды, то в топку ничего класть нельзя – нарушается вся динамика. Но над зубом на трубе можно поставить теплообменник. Другой вопрос, что температуры далеко не такие высокие и нагреть воду на отопление не получится, а вот для подачи горячей воды в небольшом объеме (бойлер-накопитель) тепла хватит.

В первых английских каминах решетки не было, с наклоном наружу. При этом малейшая неточность в исполнении привела к тому, что пламя стало вращаться в другую сторону. При этом из топки могли вылететь угли, что совсем нехорошо. Поэтому еще в средние века стали делать небольшие решетки и веер, который открывался только при включении. Когда дрова горит, вентилятор закрывается, что вызывает образование огненного вихря в очаге.

Современные английские камины делают как с цельнолитыми топками, так и с решетками. При включении глухих моделей при включении используйте жидкость для растопки. Сами они обеспечивают достаточный импульс для образования вихря.

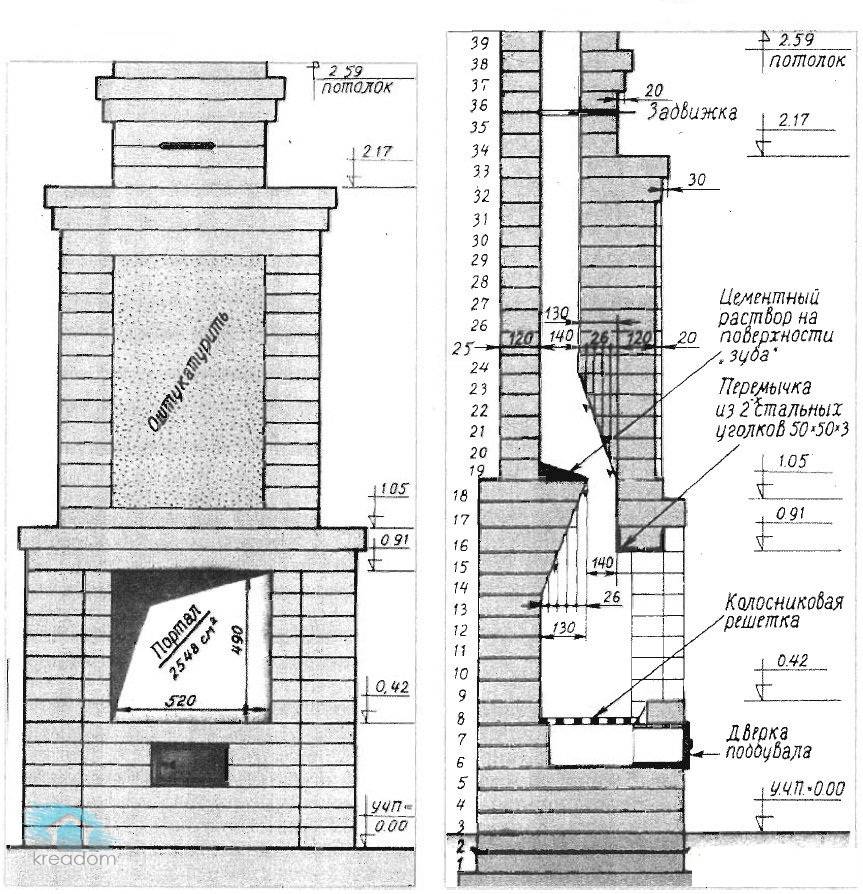

Чертеж классического английского камина с размерами

Заказать классический камин

Традиционные английские камины конструктивно отличаются друг от друга формой дымового зуба. Для его точного воспроизведения недостаточно просто «прямых рук». Опыт востребован и замечателен. Но есть модели, которые не так критичны по этой детали. Такой камин своими руками можно согнуть, если уметь обращаться с мастерком и спиртовым уровнем.

Простой классический камин – заказать

В этом варианте решетка небольшая и расположена в торце топки. Это дало возможность не хитрить с зубом, а сделать его нормальным, ступенчатым. Но в этом дымоходе во время розжига вентилятор не должен закрываться. Огонь «вращается» именно за счет потока воздуха в задней части очага.

Рамфорд камин

Одной из разновидностей классики называется камин Рамфорд. Принцип работы тот же, только вихрь обеспечивает не дымовой зуб, а узкое горлышко дымохода, форма которого повторяет одну из ветвей гиперболы.

Рамфордский камин. Ключевой узел – горловина трубы

Конструктивно он проще и требует меньше места – очаг может быть мельче. Все проблемы в том, что шейку нужно делать с очень высокой точностью. Отклонение всего на 5% от требуемой формы приводит к неработоспособности. Это основная сложность, поэтому делать этот камин своими руками не рекомендуем.

Подготовка к возведению кирпичного камина

Чтобы построить камин своими руками, подготовку следует начинать с разработки проекта и закупки строительных материалов.

Выбранное место расположения будущей конструкции играет немаловажную роль в подготовке строительства. Лучшими вариантами для этого считаются локации камина вдоль несущих стен, фасадной или внутренней, а также угол между ними. Не следует выбирать для установки камина расстояние между оконными проемами и напротив двери, так как при данном расположении помещение будет недостаточно прогреваться.

Расчет размеров конструкции

Необходимо определиться с габаритами камина

При этом важно учитывать соотношение размеров его основных частей к площади здания, которое следует отопить, а также другие данные:

• топочное отверстие – 1:50;
• ширина и высота – 2:3;
• глубина портала – 70% от высоты;
• размер дымохода – в 10–15 раз меньше габаритов портала;
• перед топочным отверстием устанавливается подиум шириной до 0,5 м;
• ширина боковых подиумов с обеих сторон – до 0,3 м.

Соблюдение всех вышеуказанных показателей имеет большое значение при строительстве отопительнойконструкции, но особое внимание следует уделить глубине топочного отверстия. Если его сделать слишком большим, то отдача тепла будет минимальной, если же наоборот – дым станет проникать в помещение

Составление проекта

Чертеж.

После расчета габаритов камина приступают к его проектированию и составлению чертежа, в котором будут указаны точные размеры будущей конструкции. Кроме того, в нем отдельно отражается схематическое изображение укладки кирпича по рядам, известное под названием порядовка. В ней подробно расписаны названия всех элементов в кладке и каждому ряду присвоен свой номер.

Какие материалы необходимы для работы?

Кирпич для кладки.

К выбору стройматериалов для самостоятельного возведения камина следует подойти основательно, ведь от их качественных характеристик будет зависеть срок использования и функциональность конструкции.

Для того чтобы установить хороший домашний вариант отопительного агрегата, можно использовать в качестве основного материала красный полнотелый кирпич. Он должен соответствовать следующим критериям:

• иметь насыщенный яркий цвет;
• со всех сторон поверхность кирпича должна быть ровной и гладкой;
• на углах изделия не должно быть сколов и трещин;
• при изломе должна наблюдаться однородная структура.

Все вышеуказанные требования необходимы для полноценного использования камина, поэтому перед тем, как начинать строительство, следует тщательно осмотреть каждый кирпич с целью выявления дефектов на нем.

Помимо кирпича потребуются и другие стройматериалы:

• цемент, песок и щебень;
• доски;
• рубероид;
• войлок;
• специальная глина.

Рубероид для камина.

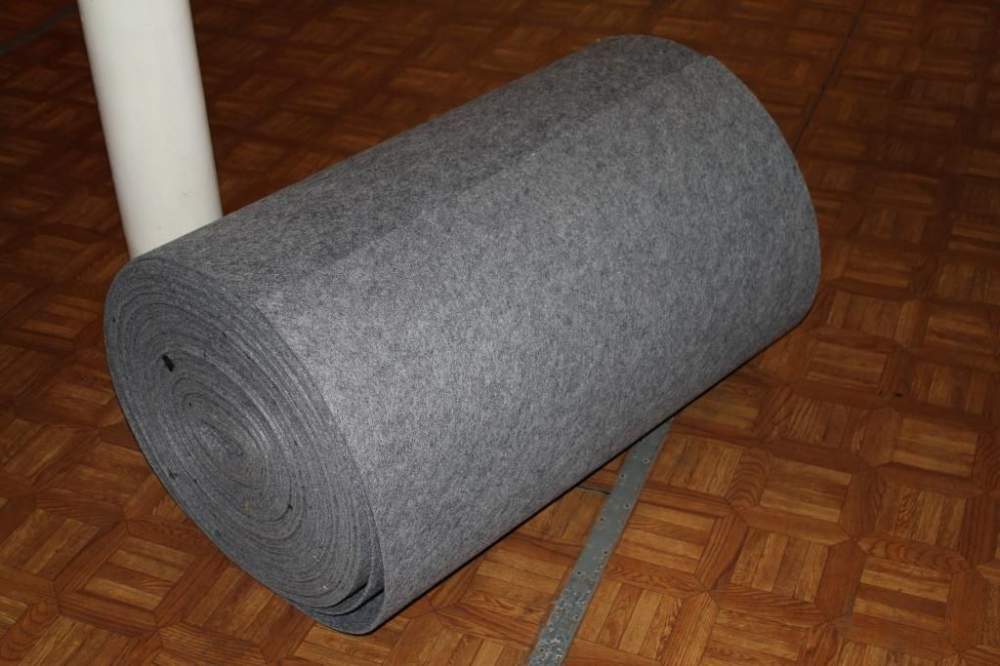

Войлок.

В зависимости от вида камина необходимо будет закупить готовые элементы конструкции, к основным из которых можно отнести колосниковую решетку, защитный экран и дымовую заслонку.

Основные принципы строительства камина

Для того чтобы построить камин своими руками, важно учесть ряд важных нюансов, без которых ваше сооружение просто не будет полноценно функционировать. Правила распространяются на все виды каминов вне зависимости от модификации, особенностей устройства и дизайна

Итак, вооружившись идеей строительства камина, не упускайте из внимания следующие моменты:

• Обязательно заблаговременно определитесь с размером и моделью сооружения, рассчитайте параметры конструкции и сделайте чертёж. Последний, кстати, можно найти и в интернете. Только брать чертеж следует из надежных источников, в которых вы уверены наверняка. В противном случае можно повторить чужие ошибки. Да и вариант с неверными расчетами и схемой в целом нельзя исключать.
• Если при строительстве дома устройство камина не было предусмотрено, то необходимо убедиться в достаточной прочности полов. Ведь если сооружение будет возводиться из тяжелых материалов, то нагрузка может оказаться слишком большой. В этом случае придется предпринять меры в виде, например, дополнительного укрепления полового покрытия. Но это не актуально для каминов из кирпича, для которых необходимо устройство фундамента, предполагающее частичное разрушение пола с целью углубления основания.
• Подготовьте материалы: проверьте кирпичи (они не должны иметь сколов и трещин), определитесь с типом раствора для кладки камина, приобретите все расходники в виде, например, недостающих инструментов, а также бруса для опалубки (если он нужен), песка, щебня и прочего (перечень зависит от выбранной модели камина и требуемых для его возведения материалов).
• Установите фундамент с учетом всех требований технологии. Он является неотъемлемой частью любого камина. А еще, от качества его устройства зависит долговечность всей конструкции. При установке не стремитесь к сомнительной экономии, заключающийся в покупке бетона низкой марки, некондиционных кирпичей или непрочных блоков (здесь все зависит от того, какой материал вы планируете применять для устройства фундамента). Это может привести к неисправимым последствиям в будущем.

• Возводите части камина согласно чертежу. Даже одна ошибка при возведении рядов может привести к искривлению конструкции.
• Также не оставляйте без внимания и топку: она должна быть широкой, но не очень глубокой. В месте, где топка будет переходить в трубу, обязательно произведите устройство газового порога, который не позволит образовываться искрам. Обычно он на несколько сантиметров шире дымовой трубы.
• Для увеличения тяги под камином установите специальную трубу, она поможет вывести дым на улицу.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

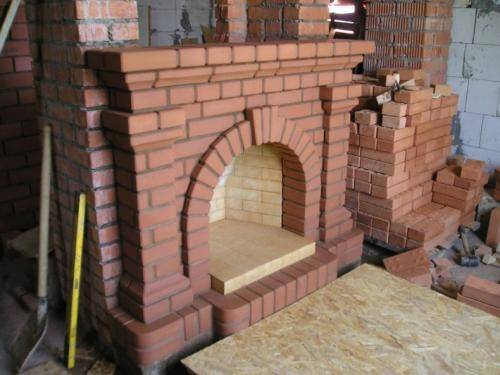

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

1. Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
2. Окраска. Используют меловой или клеевой раствор.
3. Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
4. Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Характеристика раствора

Каминная кладка выполняется из огнеупорного кирпича. При желании его можно облицевать декоративным.

Для выполнения кладки камина из кирпича необходимо использовать сложный цементно-глинопесчаный раствор, содержание цемента в котором невелико.

Самым подходящим вариантом соотношения цемента и песка считается такой вариант:18 или 1:9. Специалисты не советуют увеличивать долю цемента больше, чем в приведенном соотношении.

Марка цемента для приготовления кладочного раствора соответствует значению 150. Рецепт приготовления следующий:

1. Прежде всего, необходимо приготовить сухую смесь, состоящую из песка и цемента, о соотношении уже было сказано выше.
2. Все составляющие нужно тщательно перемешать без добавления воды, только потом в полученную смесь добавляется пульпа (глиняная) и опять все тщательно перемешивается, пока не будет достигнута однородная консистенция.

Для кладки таких элементов камина, как перемычки, используют другой цементно-глинопесчаный раствор, точнее другое соотношение цемента и песка. Оно будет соответствовать либо 1 к 5, либо 1 к 6. Рецепт приготовления такой же, как и описан выше.

Камин своими руками из кирпича порядовка. Камин из кирпича (110 фото): проекты и схемы с открытой топкой из белого или красного кирпича + советы по кладке своими руками

Чертежи каминов из кирпича предлагают детальную схему этого предмета, который можно поставить не только для декора, но и для отопления помещения. Причем сделать это можно даже самостоятельно, не привлекая для этой работы специалистов за отдельную плату.

Главное, знать, как правильно сложить систему, чтобы она функционировала не только правильно, но и безопасно.

Устройство камина из кирпича

Чтобы собрать камин из кирпича своими руками, нужно понимать его устройство. Если вы планируете делать это в качестве источника обогрева, то учтите, что на большую площадь он не подойдет.

кирпич строительный полнотелый

Для большого частного дома или коттеджа он будет хорош только для декора. В комнате может быть тепло, пока горят дрова, но как только они потухнут, кладка после этого остынет спустя 2-3 часа.

Также не подойдет этот вариант и для многоэтажного дома, потому что некуда будет вывести дымоход. Если только ставить его на верхнем этаже, но так никто не делает из-за сложности подъема дров и его нецелесообразности. Также нагрузка от конструкции идет довольно большая, потому что весит он около 500-700 кг.

Но несмотря на все нюансы, камин пользуется популярностью, ведь именно он может придавать помещению теплоту и уют. Классический очаг обычно состоит из следующих элементов:

1. Фундамент – это скрытая часть;
2. Примерно 2-3 ряда кладки кирпичей нужно для основания;
3. Площадка, на которой будет размещаться топка;
4. Сама топка, которая тоже должна быть обрамлена сводом из кирпичей;
5. Дымоходный канал, куда будут подниматься продукты горения;
6. Дальше канал переходит в трубу, которая выходит на крышу;
7. Также ставится задвижка, открывая и закрывая которую можно регулировать тягу.

камин дровяной

Можно сделать такой камин полностью из кирпичной кладки, а можно выполнить облицовку наружной части из плитки. Если вы делаете работу аккуратно, можно оставить, как есть, она будет выглядеть красиво и без оформления.

Угловой камин из кирпича

Есть вариант выкладки углового камина из кирпича. Это компактное сооружение, которое обладает рядом преимуществ:

1. Можно выложить в углу, а не в центре. Так он будет занимать меньше места и лучше распределять тепло на пространстве;
2. Он одновременно и греет, и выполняет декоративную функцию;
3. Дымоход может быть вмонтирован в одну из стен;
4. Такое размещение позволяет установить в виде полукруга кресла рядом.

камин газовый

Но есть и минус такого сооружения – ему обязательно потребуется отделка, при этом выйдет она довольно дорого.

Встроенный камин из кирпича

Его нужно делать сразу, во время строительства стены или колонны. Если дом уже построен и вы решили сделать встроенный камин, то это повлечет за собой определенные затраты, поэтому проще сделать его с самого начала.

кирпич строительный полнотелый

Благодаря своей конструкции он занимает мало места и не выступает на свободное пространство, оставляя внушительную часть вмонтированной в стену.

Получается своеобразный портал, который нужно обрамить кирпичом. Размер его может быть разным.

керамическая печь камин

Пристенный камин

Дровяной камин из кирпича может быть и пристенного типа. В этом случае дымоход обычно вмонтирован в стену или частично выступает за ее пределы. Сделать его можно даже в доме, где ремонт уже готов, так как демонтаж поверхности не потребуется.

Это довольно популярный вариант, который требует много места в комнате, потому что довольно объемный. Облицовочный материал может быть любым.
