Этап 6. Покрытие конструкции
Готовые ворота необходимо должным образом обработать, для чего потребуются лак и грунтовка.
Шаг 1. Поверхность шлифуется наждачной бумагой или болгаркой со специальной насадкой. Все обнаруженные «ракушки» заделываются специальной шпаклевкой по дереву, а после высыхания конструкция повторно шлифуется.
Вначале используется крупнозернистая наждачка, а после полировки – мелкозернистая.
Шаг 2. Дерево тонируется. Так появится текстура и необходимый оттенок. После высыхания тонировки поверхность еще раз шлифуется (бумагой с «сотой» зернистостью).
Шаг 3. Вслед за грунтовкой наносится первый слой лака. В инструкции должно указываться время высыхания. По истечении этого времени наносится второй слой.
Лакирование ворот

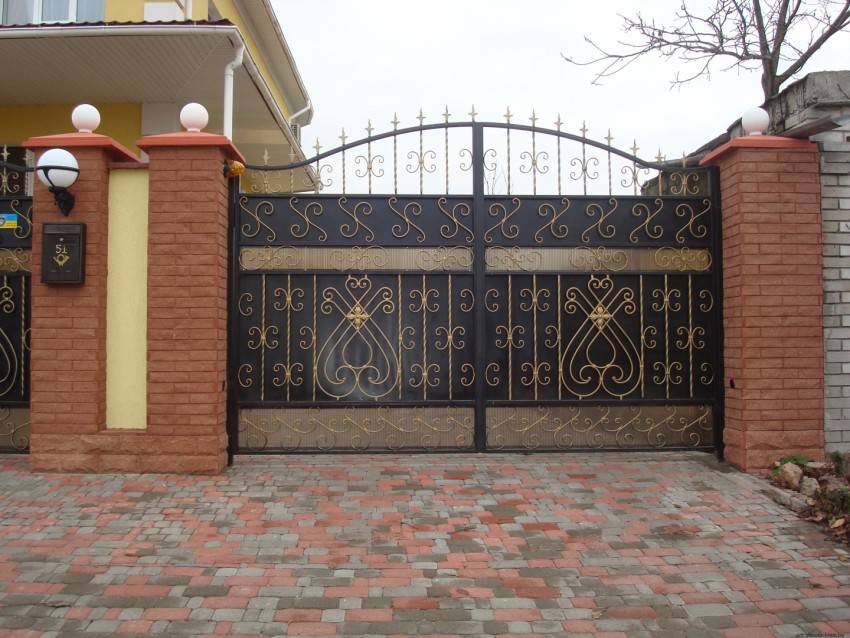

Нередко ворота украшаются железной ковкой – так изделие имеет богатый вид. Если планируется использование такой ковки, то об этом следует позаботиться еще до покраски и шлифовки. При этом дерево на время работы покрывается тонкой жестью для защиты от повреждений.
Для лучшей герметичности после нанесения второго слоя лака стыки между деревом и металлом обрабатываются герметиком. Действительно, порой невозможно добиться плотного прилегания, а подобные меры предотвратят проникновение влаги через эти отверстия.
Все, деревянные ворота готовы, остается лишь оборудовать их калиткой из дерева.

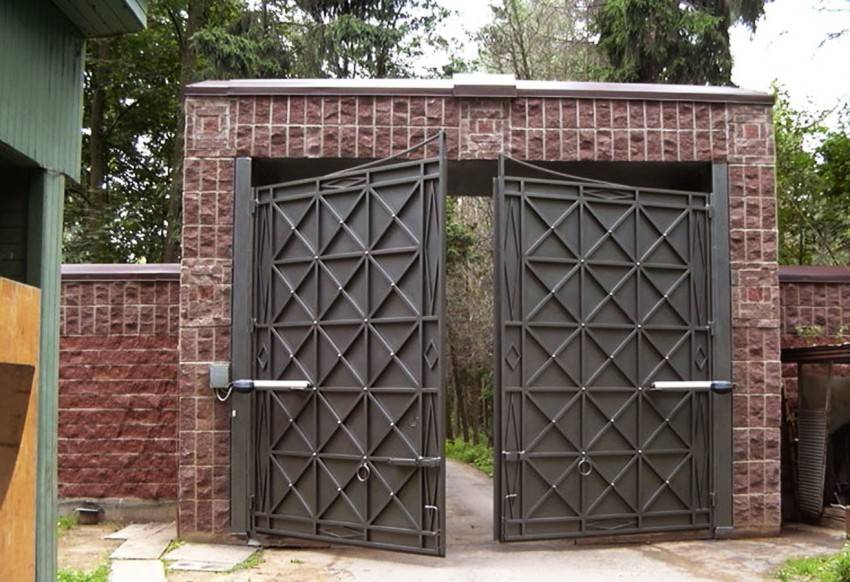

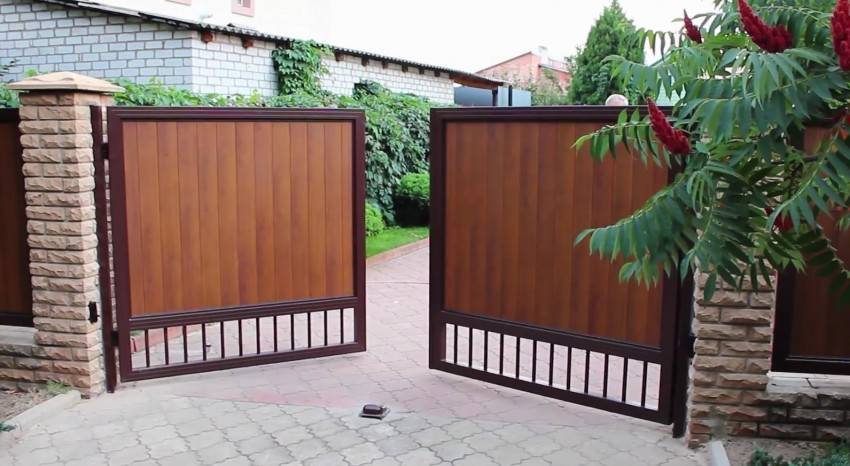

Распашные деревянные ворота
Конструкция распашных ворот
Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:
столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
отделочный (облицовочный) материал для обшивки;
петли;
задвижки и замки.
Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
Инструкция по изготовлению и установке калитки своими руками
Безусловно, вы можете изготовить калитку и ворота из любого материала, будь то кованое железо, алюминий, сталь или дерево, но наиболее простым, рациональным вариантом, с которым сможет справиться человек без специального оборудования и профессиональных навыков, является именно деревянная калитка.
Процесс ее изготовления и установки предельно прост, причем, приложив немного труда и творческой фантазии, вы можете добиться превосходного вида, сделав калитку изящным элементом вашего ландшафтного дизайна.
Для начала необходимо подготовить необходимый инструментарий, а именно:
Измерительная лента
Карандаш
Торцовочная пила
Молоток
Линейка с прямым краем
Столярный клей
Беспроводная дрель
Из материалов потребуется следующее:
12 штакетников
3 доски (предпочтительно, кедровых)
Упаковка гвоздей 100 мм
3 черных декоративных шарнира
2 черные длинные скользящие защелки
1 черная сверхмощная защелка сальто для ворот
А теперь приступаем к рабочему процессу:
Произведите замеры будущей калитки и отмерьте при помощи измерительной ленты необходимую длину на штакетниках, отрежьте 4 куска с помощью торцовочной пилы, два по длине, два по ширине. Как правила высота калитки составляет 1.5-1.8 м, ширина – 1-1.5 м.
Отмерьте и вырежьте горизонтальные скобы, затем необходимо распилить 3 доски на равные части длиной 1.5-1.8 м, шириной – 1-1.5 м в зависимости от выбранного размера будущей калитки.
На ровной плоской поверхности, такой как подъездная дорожка или пол гаража, выложите три нарезанные доски. Две доски должны быть расположены параллельно друг другу, а третья доска должна быть параллельна двум другим и лежать точно посередине.
Затем наложите штакетники поверх досок по всему периметру и зафиксируйте их при помощи гвоздей. Для создания эстетичного вида, можно прибить еще 4 распиленных пополам штакетника диагонально вдоль досок, создавая узор.
Измерьте и отрежьте диагональную скобу
Осторожно переверните калитку. Положите линейку с прямым краем на эту диагональную скобу, параллельно линиям горизонтальных скоб
Сделайте шесть карандашных пометок на диагональной скобке, параллельно верхней и нижней сторонам каждой горизонтальной скобки, затем разрежьте диагональную скобу торцовочной пилой по шести отметкам. Три отрезанных куска в конечном итоге будут отброшены (два конца и середина), оставляем только два отрезанных куска, которые вы будете использовать в качестве диагональной скобки.
Прикрепите диагональную скобу. Проведите линию плотницкого клея по задней стороне двух диагональных скобок. Затем вдавите детали на место на воротах между горизонтальными скобами. Придавите две склеенные части шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов.
После того, как клей высохнет, переверните калитку. Прибейте диагональные части скобок на место гвоздями.
Крепим на ворота петли при помощи дрели в верхней, средней и нижней частях, а также к раме ворот. Навешиваем их, не забывая оставить 1-1.5 см зазора внизу. Оставьте около 0.5 см зазора на шарнирной стороне ворот.
Финальным этапом устанавливаем защелки. С помощью беспроводного сверла и винтов, входящих в комплект защелок, вверните скользящие защелки на место на верхней и нижней частях калитки. Завинтите их приемные секции на раме. Затем установите откидную защелку аналогичным образом в центре ворот.
Калитка из деревянного массива
Дерево один из распространенных видов строительного материала, который используют для разного рода строительных работ.
Натуральный массив отлично поддаётся любой механической обработке и деформации, позволяет добавить частичку роскоши в ландшафтный дизайн приусадебной территории.
Изделие получается с глубокой текстурой, которая наполнена множеством оттенков.
Для изготовления конструкции понадобятся следующие материалы и инструменты:
- 12 шт. обработанных досок из массива лиственницы или сосны. Размер деталей должен составлять 2000 Х 150 Х 30;
- 2 шт. металлические петли навесного плана;
- 1 шт. дверная ручка;
- 6 шт. металлических пластин;
- 4 шт. пластин из латуни;
- 1 шт. металлический уголок;
- 45 шт. саморезов;
- шуруповерт;
- грунтовка для дерева;
- защитный лак;
- кисточка;
- защитная пропитка;
- молоток;
- стамеска;
- рубанок;
- электрическая дрель;
- рулетка.
Приступаем к рабочему процессу. Он включает в себя следующие пункты:
9 шт. деревянных досок укладываем на горизонтальной поверхности.
Далее приступаем к фиксации деревянного полотна. Для этого 3 оставшиеся доски прибиваем в виде зигзага. Этот способ будет крепко удерживать детали в процессе эксплуатации.
Теперь переворачиваем деревянное изделие на лицевую сторону. Приступаем к фиксации дверной ручки. Деталь размещаем на удобном расстоянии. Далее переворачиваем калитку и крепим навесные петли.
Этот метод производства чаще всего используют при строительстве калитки с воротами своими руками. В некоторых случаях этот способ применяют для сооружения отдельных секций.

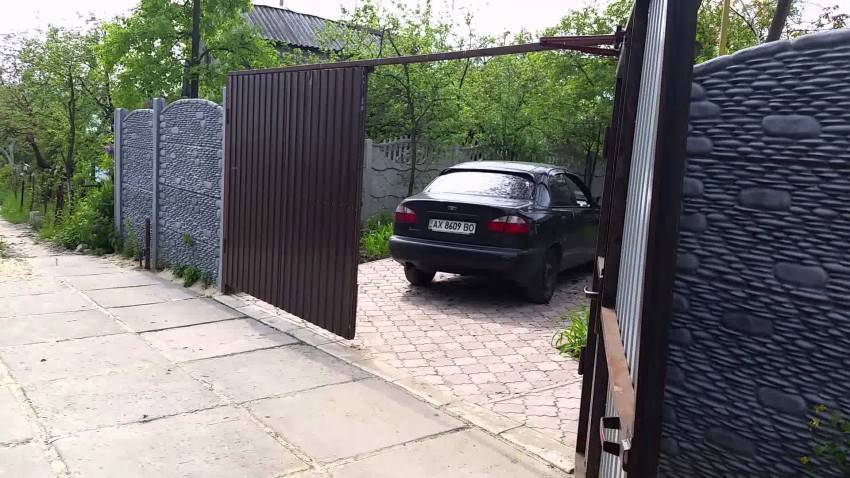

Распашной тип
На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.
Монтировка происходит по такой схеме ворот:
Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.
Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.
Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.
Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.
Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок
Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.
Вес петель должен соответствовать материалу.
Преимущества такого выбора состоят в следующем:
- экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
- легкие монтажные работы.
Конструкция калиток из профильного листа
Перед тем как делать калитку, нужно либо самостоятельно разработать проект, либо использовать готовые чертежи, схемы и эскизы конструкции. Это позволит точно произвести расчет стройматериалов.

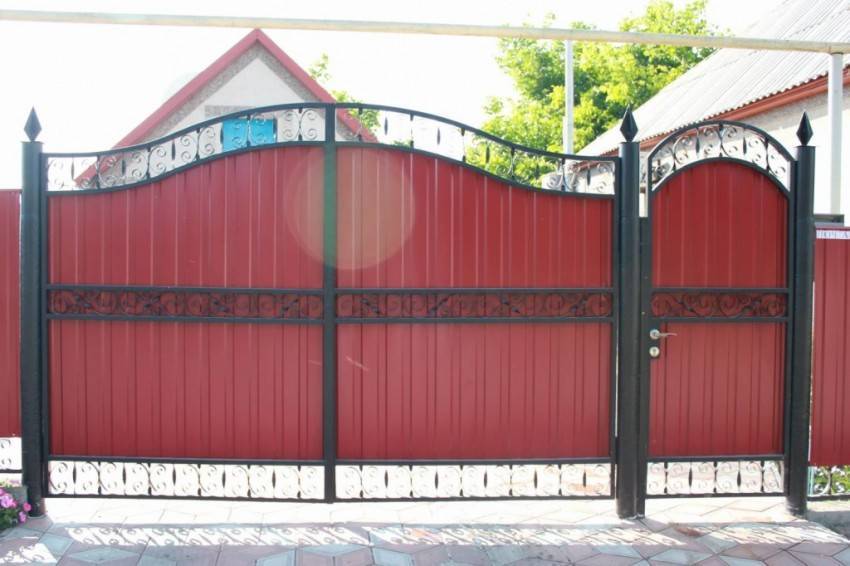

Готовое изделие из профнастила
Материалы и инструменты:
- Профтруба либо уголок 30 мм.
- Профлист 1,6 мм по толщине.
- Грунтовка по металлу.
- В качестве опор потребуется труба сечением 10 см.
- Акриловая краска.
- Бензин для обезжиривания.
- Сварка.
- Веревка для разметки.
- Шлифмашина.
- Шуруповерт.
- Садовый бур.
Схема конструкции
Конструкцию входной калитки из металла необходимо крепить на профильные трубы 60х60х3 мм, которые вкапываются на глубину 1 м. Разметьте участок и места крепления опор. Отрежьте болгаркой требуемый размер столба плюс 1 метр.
Чертеж распашных ворот с дополнительной калиткой
Выкопайте ямы под опоры. Ширина опор обязана быть больше сечения профтрубы на 15 сантиметров. После этого замешайте цементный раствор. Вставьте столб, засыпьте слоем мелкого гравия (около 20 сантиметров), утрамбуйте, затем яму нужно полностью залить раствором. В основе каркаса находится металлический профиль – уголок или квадратная профтруба 55х55х3 мм. Из трубы собирают раму с помощью сварки.
Схема монтажа
С учетом созданного эскиза каркаса обрежьте из длинного профиля необходимые по размеру заготовки. Выложите на столе детали, соедините с помощью сварочного аппарата. Для лучшей жесткости каркаса закрепите поперечные распорки. Раму нужно сваривать точечным методом. Это позволит сэкономить время для сборки конструкции.
Схема создания каркаса
Последний этап – крепление профлиста к каркасу двери. Вырежьте полотно двери необходимого размера. На участках среза удалите заусенцы. Зафиксируйте вырезанный лист. Соединение профнастила с каркасом калитки выполняется сваркой методом сплошного шва.
Изделие обрабатывают антикоррозийным составом, после чего красят. Закрепите петли, врежьте замок в полотно двери. Если решили декорировать изделие с помощью ковки, это нужно сделать перед покраской.

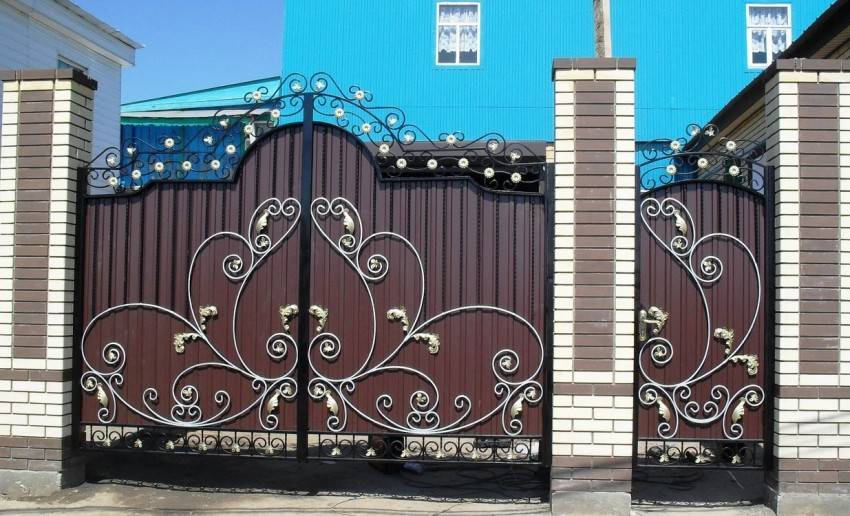

Гармония с ковкой
На видео представлена подробная инструкция с пояснениями по монтажу металлической калитки.
Материалы для калитки
Для изготовления калитки своими руками используют различные материалы, каждый из которых имеет свои плюсы и минусы. Давайте изучим их подробнее:
Дерево
Древесина является одним из наиболее традиционных вариантов для изготовления ворот. Дерево предназначено для создания классического внешнего вида конструкции, с ним легко работать, при этом, оно стоит дешевле других материалов.
Плюсы:
- Деревянная калитка (ворота) создают ощущение уюта и уединения, что становится важным для людей, стремящихся к созданию теплой атмосферы и утонченного дизайна экстерьера.
- В случае правильного выбора древесины и финишной обработки, материал может прослужить долгие годы, радуя вас эстетичным видом.
- Вы можете покрасить деревянные ворота в любой цвет в соответствии с вашим дизайном.
Минусы:
Отсутствие финишной обработки приведет к быстрой деформации дерева по причине его растрескивания. Также, отсутствие качественной обработки станет причиной гниения материала.
Алюминий
Этот металл является популярным материалом для изготовления ворот. Он имеет приятный блеск и может быть окрашен по вашему желанию. Он также легок по весу и обычно изготовлен из переработанных материалов.
Плюсы:
- Материал устойчив к деформации, он не гниет и не ржавеет.
- Вы можете выбрать материал любой толщины в зависимости от выбранных целей и расставленных приоритетов.
- Дверная ручка и открывающие элементы могут быть интегрированы в алюминиевый корпус.
Минусы:
Не выявлены.
ПВХ
Этот материал традиционно используется для создания окон и дверей, в том числе, калиток. Корпус из поливинилхлорида может быть выполнен либо в общем массиве, либо в виде серии втулок, которые добавляются поверх существующих деревянных поверхностей.
ПВХ создает прочную непористую конструкцию, все элементы которой крепятся посредством клея.
Плюсы:
- ПВХ является популярным материалом по причине устойчивости к погодным условиям и ржавчине.
- Вы можете выбрать из широкой вариации цвета, либо покрасить изделие по своему желанию.
Минусы:
ПВХ легко деформируется, а потому сколы, трещины и царапины появляются уже в первый год эксплуатации.
Кованое железо
Кованое железо известно своей высокой прочностью и долговечностью. К тому же, изделия из кованого железа отличаются особой элегантностью, респектабельным видом. При желании вы можете окрасить изделие из кованого железа, сделав его элементом дизайна.
Плюсы:
- Материал может представлять собой дизайнерскую конструкцию. Не составит труда заказать кованые железные ворота, имеющие причудливые узоры, либо декоративные столбы, идущие поверх ворот.
- Материал прочен и обеспечивает высокую надежность вашей придомовой территории от нежелательного проникновения сторонних лиц.
Минусы:
- Хотя вы можете покрасить изделие из кованого железа, краска, как правило, быстро откалывается.
- Необходимо проводить шлифовку кованого железа каждые два года для поддержания его эстетичного вида.
Винил
Этот материал во многом заменяет дерево, выигрывая по разным параметрам. Во-первых, он не собирает воду, во-вторых, не подвержен деформации.
Плюсы:
- Нередко виниловые изделия изготавливаются таким образом, что полностью имитируют деревянную поверхность для создания утонченного, эстетичного вида.
- Винил, в отличие от дерева, не гниет и не деформируется под давлением погодных условий.
Минусы:
- Если вода никак не влияет на состояние винила, то сказать то же самое про солнечные лучи, увы, нельзя. Виниловые поверхности необходимо обрабатывать, чтобы они не утратили свой вид под воздействием ультрафиолета.
- Винил не экологичный материал и может быть вредным, особенно, для детей и животных.
Композит
Что примечательно в композите, так это то, что вы можете имитировать любой материал и использовать широкий потенциал цвета, стиля и формы.
Плюсы:
- Композитные ворота могут выглядеть, как каменные, вот только в отличие от использования камня, композит будет стоить значительно дешевле.
- Вес композитных изделий намного легче.
Минусы:
Значительных недостатков этого материала не выявлено.
Подготовительные работы
Подготовка к созданию деревянной калитки начинается до приобретения материалов на нее.
- Измеряется ширина прохода и высота полотна.
- Определяется тип каркаса.
- Делают чертежи рамы, обшивки полотна и схемы крепления.
- Закупаются брусья, доски и фитинги.
Создание чертежа — обязательный этап
Максимальная ширина распашной деревянной калитки – 1200 мм. Широкое полотно выворачивает своим весом крепление, поэтому петли надо ставить массивные или 3 пары. Специалисты советуют делать полотно шириной 1000 мм. Этого достаточно, чтобы свободно пройти в теплой верхней одежде. Садовая калитка на даче сезонного проживания может иметь ширину 800 мм.
Каждый владелец дачи желает, чтобы калитка на его участке была не просто функциональной, но и не слишком дорогой, а также красивой. Самый удобный вариант, способный удовлетворить все эти требования, — это деревянная калитка. Тем боле, что нет материала, который обрабатывался бы проще. Несложная задача — сделать калитку из дерева своими руками.
Пример простой самодельной калитки из дерева и профильных труб
Древесные калитки
Обычные штакетные и реечные
Полотна калиток маленькой высоты, или кружевные, или находящиеся в местах, достаточно защищенных от порывов ветра, делаются из дерева по т. наз. каркасной схеме, хотя по-правде она не каркасная, а с несущей обшивкой: все полотнище приобретает расчетную жесткость лишь когда на «каркас» будут установлены накладные рейки. Для калиток обыкновенных размеров несущие опорные детали выполняют из доски (30-40)х(130-150), а накладные рейки тоже из доски (15-25)х(60-100). В данном случае «каркас» делают по Z-образной схеме, поз. 1 и 2 на рис.
Древесные калитки
Если декоративное заполнение совсем уж субтильное и нагрузки нести не способно, каркас делают «бабочкой» или «песочными часами», в виде Х-образной опоры с поперечинами по краешкам. В «бабочке» под обрешетку из планок от 10х20 мм ставят 2 горизонтальные поперечины, вверху и внизу, а «песочные часы», поз. 3, под любую, хоть пленочную, облицовку, обрамлены с четырех сторон. Такие калитки очень сложны в работе, т.к. доски опоры на перекрестье врезаются вполдерева, а «песочные часы» необходимо еще врезать и в обрамление.
Для калитки, вытянутой в высоту, лучшей будет Е-образная опорная конструкция, поз. 4. Специальный случай – калитка из плетня. Плетень штука максимально прочная и жёсткая, однако не на скручивание вдоль диагонали. В калитке земля его не сдерживает, благодаря этому калитку из плетня подкрепляют ?-образной опорой. Достаточно подобным образом подкрепить только нижнюю половину, поз. 5, это не лишает калитку из плетня рустикального облика, тем более когда дерево потускнеет.
Садовые и сельские
Садовая калитка оформляется очень часто не единообразно и делается ажурной. Тогда, чтобы обеспечить жесткость и надёжность полотна, его делают рамным: все нагрузки на себя берет обрамление из бруса от 40х100. Его детали в местах стыка врезаются вполдерева на водостойком клею и стягиваются парами по диагонали расположенных шурупов. Хорошие рамные калитки получаются из створок устаревших окон и дверей под небольшое застекление, поз. 1 на рис. Под косую обрешетку из реек без врезки по перекрестьям углы рамы дополнительно подкрепляются косынками из доски (15-30)х(80-150), поз. 2. Части рамы под разнородное декоративное заполнение делятся поперечинами, поз. 4 и 5.
Калитки с обшивкой в рамке из дерева
Щитовая древесная калитка
Крепкая входная
Особо прочной, а при пропитке антипиренами, искусственными смолами и выполнении из твёрдых древесных пород и противовандальной, будет щитовая древесная калитка, см. рис. слева. Раму в данном случае выполняют из бруса от 50х150, а ее детали в углах объединяют в шип-паз. На заполнение идет доска со шпунтом от (30-40)х100. Размеры рамы берут такими, чтобы в ее окне уложилось целое количество досок без учета высоты гребня шпунта. В середине рамы по контуру подбирают паз; одна из крайних досок входит в него гребнем шпунта, а паз шпунта находящейся напротив объединяют с пазом рамы шпонками (ламелями).
Калитка – стрела
Стрельчатая садовая калитка
В саду очень изысканно выглядит древесная стрельчатая калитка, см. напр. фото на рис. с правой стороны. Калитка-стрела считается достаточно трудоемкой, но в действительности ее очень просто сделать и начинающему мастеру. Материала хватит фанерного листа толщиной 5-6 мм, а из специального инструмента потребуется электрический лобзик и, неплохо бы, шуруповерт.
Схема разрезания материала и сборки стрельчатого навершия калитки показана на рис. ниже. Всего потребуется 12 деталей, по 6 на сторону. 4 средних, если необходимо, внутри зауживаются под декоративное заполнение (показано пунктиром). Перед сборкой стрелы все заготовки два раза пропитываются водно-полимерной эмульсией, если фанера простая строительная или упаковочная. «Ноги» 2-х средних деталей укорочены приблизительно на 100 мм для посадки на шип.
Детали и сборочная схема стрельчатого навершия калитки
Собирается стрельчатое навершие на поливинилацетатному клею и очень маленьких гвоздях с насечкой или саморезах. Длина крепежа 20 мм, если фанера 5 мм и 24 мм для 6-мм фанеры. Сначала собирают по 4 лицевых детали, включая короткие под шип, а потом к ним крепят по 2 оставшихся тыльных. Сбивают/свинчивают детали «змейкой» (зигзагом) с шажком 80-150 мм с отступом от края 30-40 мм. Внешняя «змейка» обязана быть точной копией лицевой.
Прямые ноги «стрелы» можно укорачивать согласно единому дизайну калитки. На верхних концах ее стоек установленных вертикально под посадку стрелы вырезается шип. Сажают стрелу на том же ПВА и подкрепляют 4-мя диагональными парами шурупов, по 2 сзади и спереди. Задние пары должны быть точной копией передних.
Основные требования
Сама по себе калитка не способна исполнять свои функции, ей нужна опора, роль которой чаще всего играет столб, на который с помощью петель навешивается створка. Также это может быть стена дома, гаража или другой надворной постройки.
Любой калитке требуется надежная опора
Опорные столбы должны выдерживать вес калитки с учетом ветровой нагрузки, поэтому к выбору материала для них подходят ответственно:
самый надежный вариант – металлический столб. Это может быть круглая или профильная труба сечением 60 мм и более, которую после бетонирования можно обложить кирпичом или блоками;
Металлический столб выдерживает большие нагрузки
деревянные столбы тоже можно использовать, выбирая плотную, не боящуюся влаги древесину. Например, дуб или лиственницу. Нижняя часть столба, закапываемая в землю, предварительно пропитывается защитными составами.
Столбы из дерева нуждаются в защитной обработке
Столбы для калитки необходимо бетонировать, заглубляя ниже точки промерзания грунта. А если столб несет повышенную нагрузку (к примеру, он является общим для калитки и створки ворот), слой бетона должен быть больше нормативной глубины промерзания минимум на 60 см.
Видео – Правильная заливка столбов для калитки
Сама калитка навешивается так, чтобы она распахивалась во двор, а не на улицу. Делается это по двум причинам:
- для удобства, чтобы не пришлось отступать при входе на участок, пятясь задом от открывающейся створки на улицу;
- для безопасности, чтобы шарниры петель находились со стороны двора, и их невозможно было взломать снаружи.
Калитка должна распахиваться внутрь двора
Существуют и специальные требования к размерам этой конструкции.
- Ширина – не более одного метра, иначе при порыве ветра незапертая калитка может резко распахнуться с выворачиванием петель. Шире могут быть продуваемые калитки из штакетин. Но и делать её уже 75-80 см не стоит, особенно если рядом нет широких ворот. Узкий проход неудобен, если нужно пронести габаритные грузы на участок, да и просто при выходе в зимней одежде.
- Высоту калитки не стоит делать больше 2 метров. Этого достаточно, чтобы закрыться от посторонних глаз. Большая высота увеличивает площадь, а значит – и ветровую нагрузку.
- При расчете линейных размеров полотна необходимо оставлять по периметру зазоры между ним и элементами обрамления. Расстояние до земли должно быть не менее 8 см, чтобы зимой снеговые наносы не мешали распахиванию калитки. Со стороны петель зазор должен быть около 6 мм, со стороны притвора (бокового и верхнего при его наличии) – 2 мм. Он необходим на случай обмерзания и снеговых пробок.
Средние параметры калитки
Этап 1. Монтаж столбов
Установка столбов
Конструкция ворот будет крепиться к столбам. Их нужно установить правильно, с максимально жестким и надежным крепежом. Недопустимы даже малейшие провисания.
Шаг 1. Вначале расчищается место для установки и определяются места под ямы. Для рытья можно использовать штыковую лопату или небольшой бур. Глубина каждой ямы должна составлять минимум 1 м, а диаметр нужно сделать на 10 см больше диаметра столба (этот зазор зальется бетонным раствором).
Лунки под столбы
Шаг 2. Болгаркой нарезаются трубы соответствующей длины, которые вставляются в проделанные ямы. Зазоры засыпаются щебнем, после чего с помощью отвеса проверяется вертикальность каждого столба. При необходимости положение корректируется. Утрамбовывается щебень.
Шаг 3. Замешивается жидкий раствор из «трехсотого» цемента и песка в пропорции 1:3. Вначале перемешивается сухая смесь, затем понемногу добавляется вода. После того как раствор будет доведен до нужной консистенции, им заливают щебень и ждут полного высыхания.
Установка столбов
Шаг 4. Далее столбы облицовываются кирпичом. Для этого используется такой же раствор, вот только консистенция его должна быть, как у густой сметаны.
Процесс кладки столбов из кирпича
При кладке каждый шов нижнего ряда должен перекрываться верхним, чтобы порядовка была предельно прочной. При этом не стоит забывать о правильности углов, для чего можно воспользоваться тем же отвесом.
Процесс кладки столбов из кирпича
Для повышения эстетичности и дренажных характеристик конструкции каждый столб должен заканчиваться колпаком. Такие колпаки можно купить в готовом виде или же вырезать из листа оцинкованной стали.
Шаг 5. После полного высыхания ряды кирпичей расшиваются.
