Схемы смесительных узлов
Готовые смесительные узлы приточных установок в сборе можно посмотреть на схемах ниже. Первый вариант оптимально подходит для отопления одной комнаты 15-25 кв. м. Регулировка температуры вручную. Если есть желание поставить автоматику, можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.
- К трубам подключаются соединители (№6).
- К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
- Схему можно дополнить автоматическим воздухоотводом.
Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».
Второй вариант узла также подходит для обогрева 15-20 кв. м. но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.
- Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
- Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
- Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
- Контуры теплого пола подсоединяются к выходам под номером 12 и 22.
Насосно-смесительный узел от Valtec Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 кв. м. На схеме показан пример с ручным регулированием.
- Для подключения подачу от котла подсоединяют к выводу №16, а обратку к выводу №17.
- Для хорошей работы системы длина петель должна быть примерно одинаковой.
- В схеме показан вариант для двух контуров, если же нужно подключить три или четыре штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).
Следующая схема также подходит для подогрева помещений площадью до 60 кв. м. на 2-4 контура, но она имеет автоматическую регулировку температуры.
- Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
- Насос должен работать в сторону смесительного клапана под номером 2.
- Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
- Контуры для теплого пола крепятся к коллекторам (12).
И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 кв. м.
- 1 смесительный узел Combimix (VT.COMBI.0.180);
- 1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
- циркулярный насос 180 мм;
- 2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.
Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет). Коллекторный шкаф Коллектор для водяного теплого пола обычно устанавливают в коллекторный шкаф. Они бывают как внутренние, так и внешние. Стандартная их глубина составляет 12 см, поэтому поместиться сможет не каждый узел, особенно если будут установлены большие термодатчики. В таком случае лучше выбирать внутренний шкаф, глубину которого увеличивают за счет заглубления задней стенки.
Можно ли укладывать на теплый пол ламинат, и вредно ли это? Можно ли использовать его для отопления без радиаторов? Технология правильной укладки, выбор подложки и советы эксперта.
Руководство по монтажу теплого пола своими руками. Расчеты, схема и технология укладки, цены.
Кабельный теплый пол
Во всех моделях теплого пола данного типа, в качестве основного элемента используется нагревательный кабель. Его главной характеристикой является тепловая мощность на единицу длины. У разных моделей, эта характеристика составляет 17 – 21 Вт/м. Чем выше мощность кабеля, тем за более короткое время он способен нагреть помещение, но при этом, его потребление электроэнергии возрастает, а электрическая сеть может оказаться перегруженной.

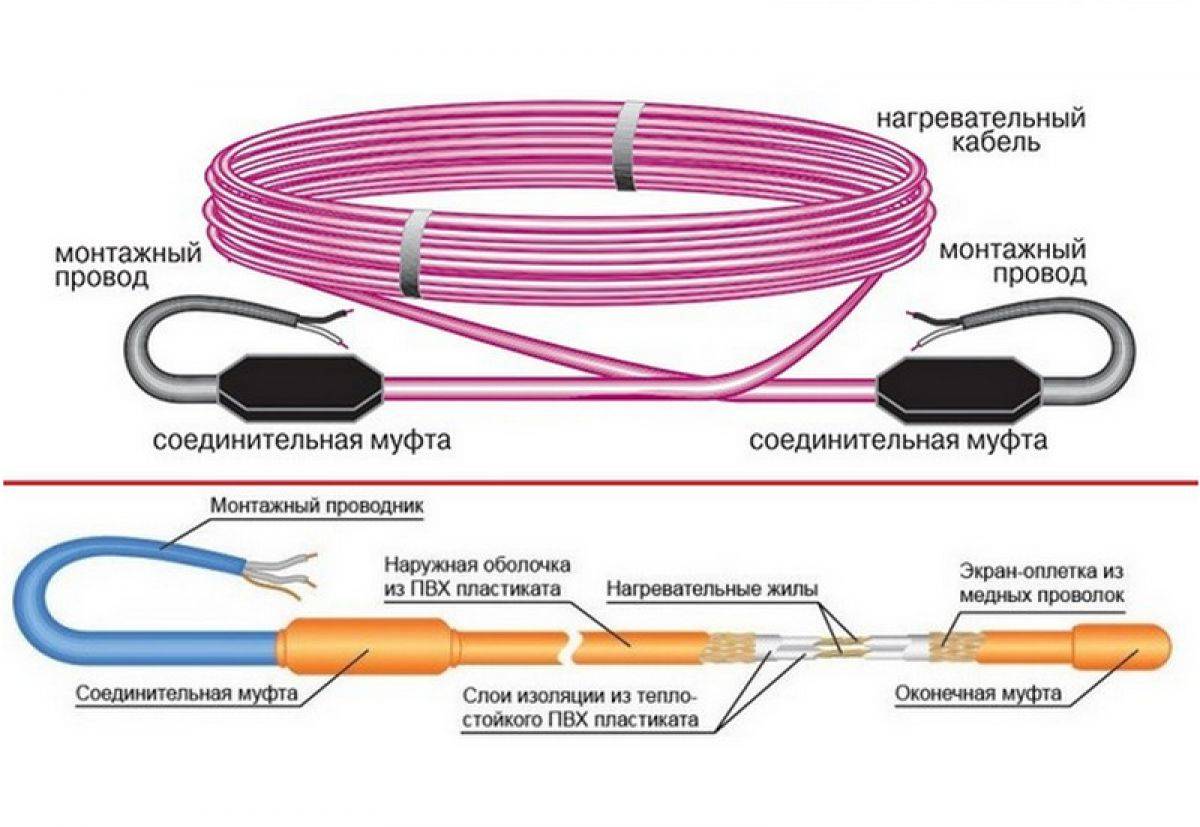

Классификация греющих кабелей и принцип их работы:
- Саморегулирующиеся. Особенностью данного нагревательного элемента, является то, что количество выделяемой им теплоты автоматически меняется при изменении температуры окружающей среды. Благодаря этому свойству, маты из саморегулирующего кабеля можно прокладывать сразу под напольным покрытием, так как они не боятся перегрева.
- Резистивные кабели, разделяются на:
- Одножильные. Название говорит само за себя, по центру кабеля расположена одна жила из латуни, нихрома или оцинкованной стали, прикрытая внутренней изоляцией. Сверху, греющую жилу защищает экран, предохраняющую ее от механических повреждений и снижающий уровень электромагнитного излучения, создающего помехи.
- Двухжильные. Цена за м2 мата с использованием такого кабеля значительно выше, чем его аналога в одножильном исполнении, однако схема монтажа при этом значительно упрощается. В состав кабеля входят две жилы, которые по своему назначению могут быть, обе нагревательные или одна нагревательной, а вторая – питающей. Сверху кабель защищен от механических повреждений защитным экраном, и металлической оплеткой.
Где можно применять

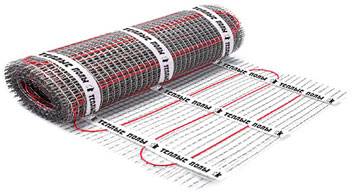

Маты с использованием греющих кабелей, подойдут для установки в частном доме, квартире с большой площадью или гараже. Такой выбор связан с тем, что монтаж необходимо производить под стяжку, на бетонном основании.

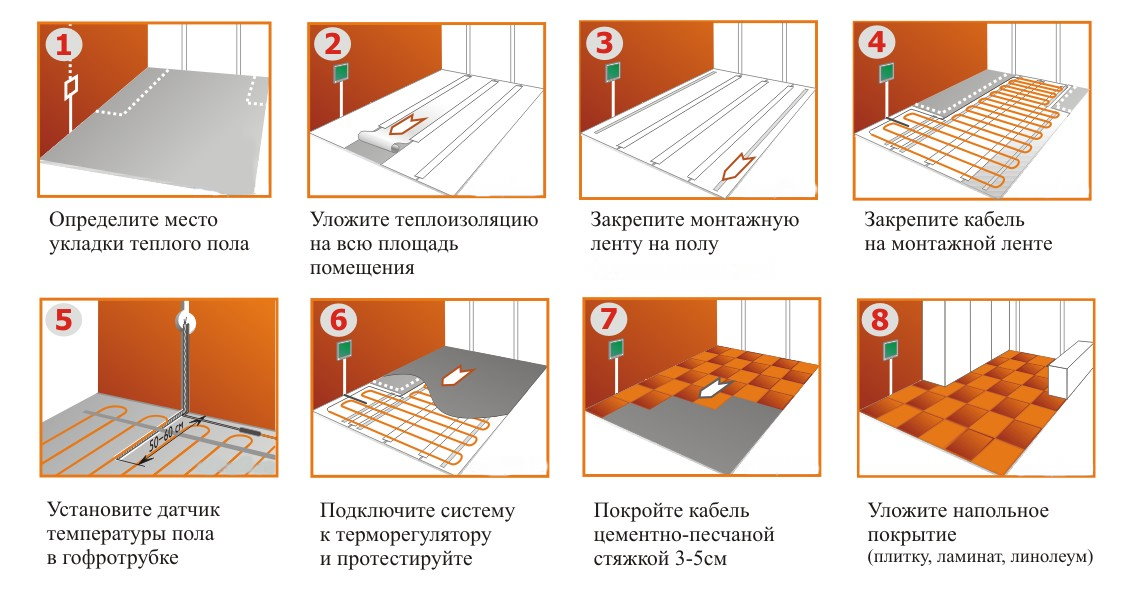

Монтажные работы

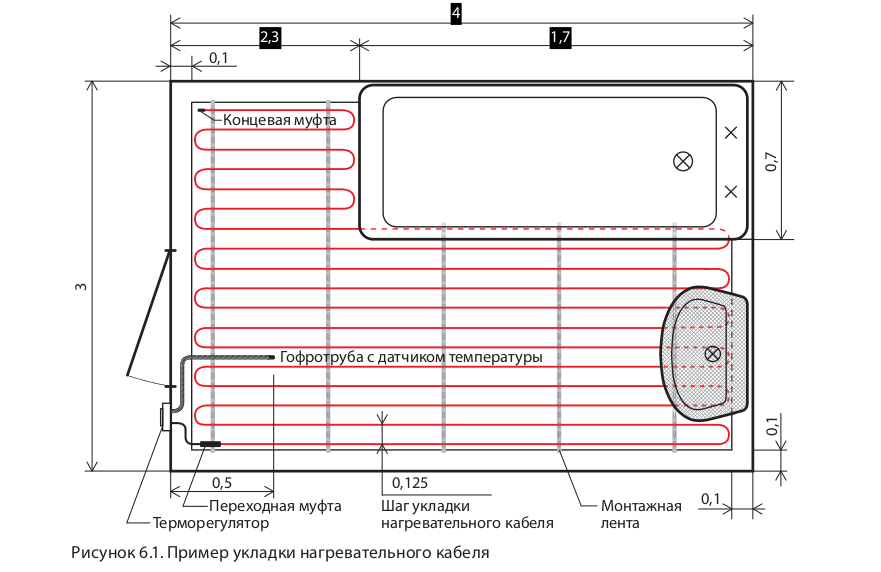

Вычерчивается план помещения и предполагаемое размещение греющих матов на нем.

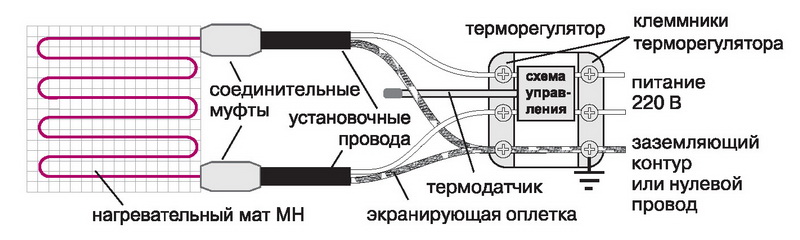

На стене, в удобном для пользователя месте, устанавливается терморегулятор, а его датчик, по штробе, проводиться на пол.
- Необходимо подготовить ввод электропитания, способный выдержать ток, потребляемый системой обогрева пола.
- Если возникла такая необходимость, старая стяжка удаляется, а на зачищенную поверхность выкладывается теплоизоляция. По периметру пола размещается демпферная лента, компенсирующая расширение пола при нагреве.
- Непосредственно перед укладкой кабеля, необходимо измерить его омическое сопротивление. Измеренное значение не должно отличаться от паспортных данных устройства, более чем на 10%.
- Крепление греющих кабелей к поверхности пола может производиться стяжками к армирующей сетке или при помощи специальных монтажных лент.

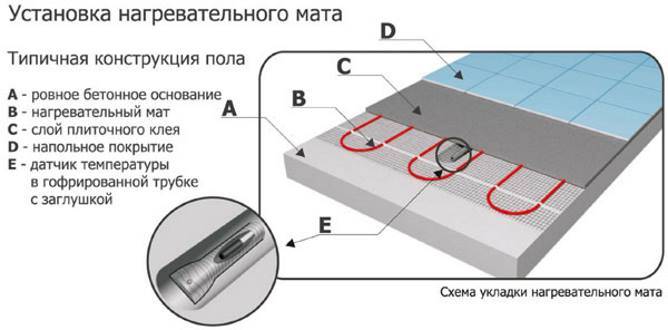

При монтаже теплого пола в помещениях с повышенной влажностью (ванной комнате, бане, сауне) армирующая сетка и регулятор обязательно должны быть соединены с заземляющим контуром, электрическая сеть защищена УЗО.
Термодатчик
- При прохождении греющего провода через стык двух плит, он должен быть защищен от механического повреждения гофрированной трубой.
- После того, как все элементы конструкции смонтированы – стоит еще раз проверить сопротивление провода, если оно изменилось незначительно, относительно предыдущего замера, то можно проводить испытания, подав напряжения питания.
Если при испытаниях не выявлено дефектов, то регулятор демонтируется на время отделочных работ, а пол заливается стяжкой, после ее полного высыхания необходимо произвести еще одну проверку работоспособности кабелей, а лишь затем приступать к укладке напольного покрытия.
Стоимость матов с греющим кабелем
Стоимость этого типа подогрева пола немного выше, нежели с инфракрасной пленкой. При изучении цен, на рынке строительных материалов, мы выявили среднюю цену. Средняя стоимость составила – от 3000 рублей за 2 м2, свыше 5500 рублей за 3 м2 и 8500 рулей за 4 м2. Качественный терморегулятор, дополнительно обойдется потребителю в 200 – 3500 рублей, а монтажник, за работу) возьмет около 500 рублей за 1 м2. Это без учета заливки стяжки.
Что и в каком случае лучше выбрать
В квартирах многоэтажных домов устройство водяных систем запрещено правилами эксплуатации зданий. Однако, если вы приняли такое решение, то циркуляционный контур лучше всего подключить к полотенцесушителю. Тогда не потребуется установка гидрораспределителя и теплообменника. Но чтобы не нарушать закон выберите электрообогрев.
Для частных малоэтажных домов можно выбрать любой тип системы. Поэтому в секторе частной застройки чаще всего можно увидеть теплый пол на первом этаже и обычные отопительные радиаторы в комнатах второго этажа. Здесь люди считают главным показателем снижение эксплуатационных затрат.
Какой теплый пол лучше
С одной стороны, оба вида систем – и водяные, и электрические – имеют одинаковые плюсы использования. Это хороший прогрев поверхности пола с возможностью регулировки температуры за счет термостата и создание уюта в доме. За счет любой системы теплого пола удается создать оптимальный микроклимат в помещении.

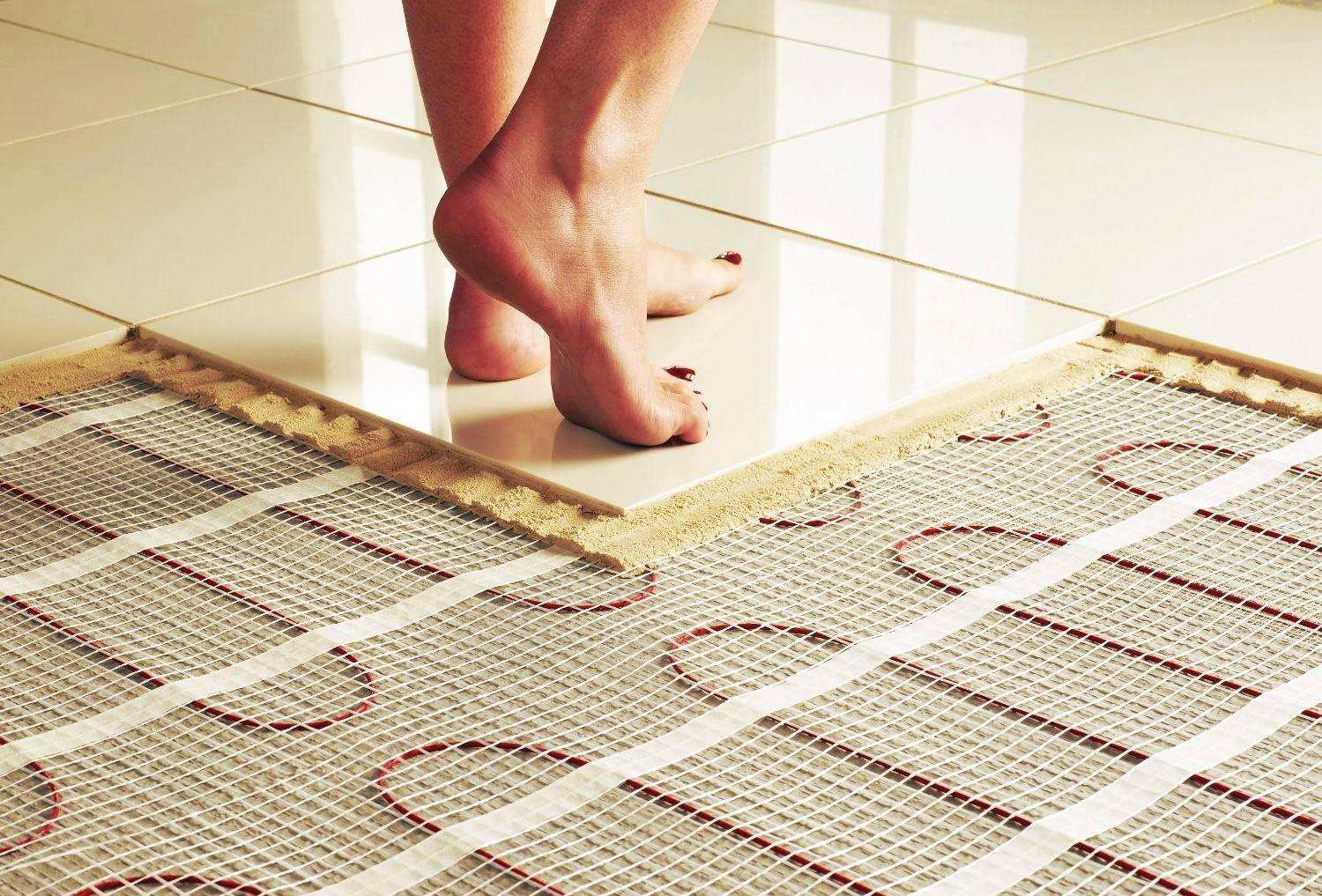

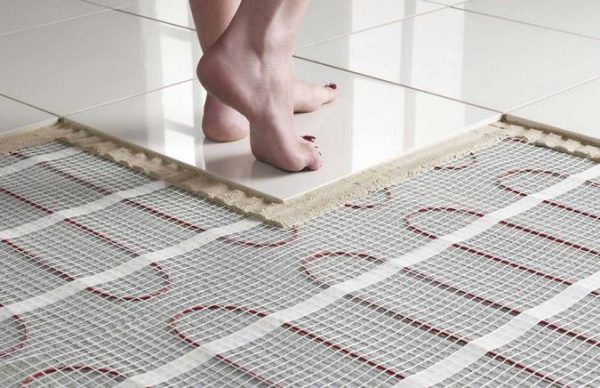

Теплый пол под плитку
Но у каждой из систем есть и свои недостатки, а вероятность использования их будет зависеть от того, в каких условиях планируется эксплуатация оборудования. Например, в многоквартирном доме водяные полы не устанавливаются по вышеописанным причинам. Исключением являются новостройки с дополнительными выводами из системы отопления, к которым и подключаются трубы водяного пола. И в старых домах лучшим вариантом обустройства подогрева полов будет всегда электрическая система. В частном же доме можно укладывать и водяной подогрев, особенно если имеется автономная система отопления жилища.
Достоинства и недостатки различных конструкций теплых полов
К минусам водяной системы подогрева относятся:
- необходимость регулярных осмотров и профилактики;
- создание хорошего гидроизоляционного слоя;
- высокие цены на материалы и дороговизна самой работы;
- полы могут греться только тогда, когда включен отопительный котел, что не всегда удобно в летнее время.
Укладка теплого водяного пола
Выбирать из электрических систем также нужно по определенным критериям. Например, ИК полы не создают электромагнитного поля, что актуально для тех, кто особо внимательно относится к своему здоровью. Такие полы будут актуальны и в помещениях, где имеется много мебели, ведь они устанавливаются только под свободную от нее площадь. А это – экономия материалов и денег.
К плюсам любой электросистемы можно отнести также возможность включения подогрева в любой момент – они не зависят от работы дополнительного оборудования. А сроки службы у электрополов велики и достигают 50 лет без лишнего внимания со стороны владельца.
Темоплёнки с инфракрасным излучением дают оздоровительный эффект
Номинальный и реальный расход энергии электрического теплого пола

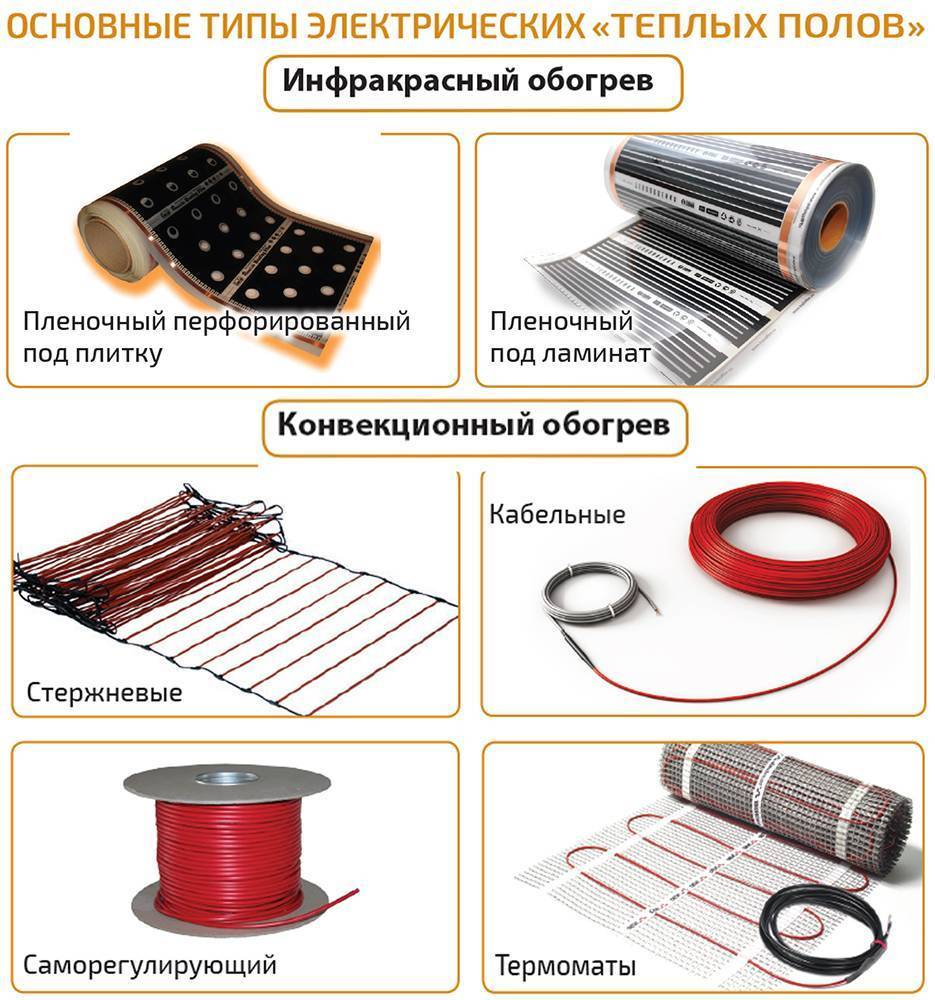

Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
- термомат.
Классификация теплых электрических полов
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Базовая мощность нагревательных приборов
Потребление электричества каждой системой нагрева зависит от набора характеристик:
- толщины материала;
- мощности приборов на 1 кв. метр;
- максимальной температуры нагрева.
Таблица теплопотребления теплых полов в помещениях
Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.
Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:
Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.
Расчет мощности для теплых полов
Факторы, влияющие на электропотребление
Совокупные затраты на системы отопления теплыми полами
Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:
- уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
- температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;
Расчет энергопотребления
Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:
Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.
Потребление электроэнергии инфракрасными теплыми полами
Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.
Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.
Технология расчета затрат с использованием коэффициента.
Для подсчета применяется формула: W=S*P*k, где:
График нагрева и потребления электроэнегрии инфракрасным теплым полом
S – площадь комнаты;
P – мощность нагревательного элемента;
k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.
Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:
W= 20*130*0,4 = 1040 Вт (1,04 кВт).
Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.
Потребление электроэнергии инфракрасной пленки
Насколько отличаются реальные показатели энергопотребления от номинальных?
Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.
Правильная установка электрического теплого пола
Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:
W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);
1,5*3 = 3,12 – в сутки;
3,12*30 = 93,60 – в месяц;
93,60*2,5 = 234 рубля.
Есть еще несколько способов снизить расход энергопотребления:
Электрический теплый пол
Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.
Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.
Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер
Самые популярные теплые полы в России — от компании «Теплолюкс». Нагревательные маты и греющие кабели этой компании стали фактически стандартом индустрии.
В ассортименте продукции «Теплолюкс»:
- Нагревательные маты Liberte с повышенной защитой от локального перегрева. Не накладывают никаких ограничений на расстановку мебели. Маты Теплолюкс Liberte прослужат не менее 50 лет, даже если поверх греющей жилы окажется тумба, кадка с цветком или иная мебель без ножек. Заметим, что абсолютное большинство других моделей теплых полов рассчитаны на укладку на открытых пространствах, а ухудшившийся отвод тепла и локальный перегрев приводит к их быстрому перегоранию.
- Сверхтонкие маты Теплолюкс Tropix. Укладываются в слой плиточного клея толщиной всего 5-8 мм.
- Нагревательные кабели Теплолюкс Tropix — качественное, но при этом недорогое решение для укладки в стяжку.
- Пленочный инфракрасный теплый пол SlimHeat (о преимуществах ИК-полов подробно рассказано в следующем разделе).
Особенности системы
После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.
В состав системы электрического теплого пола в коттеджах традиционно входят:
- греющий кабель необходимой длины;
- управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
- элементы крепления, использующиеся при монтаже;
- теплоизолирующие материалы.
Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.
Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.
Система управления и возможность автоматизации работы
Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.
В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.
Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.
Расход электроэнергии
Электроэнергия – дорогой источник тепла. Рассматривая затраты на эксплуатацию электрической системы отопления, следует учитывать не только стоимость электроэнергии. Важные аргументы:
- практически нулевая стоимость обслуживания системы;
- длительный срок службы нагревательных элементов (50 лет);
- всеобщая доступность электроэнергии;
- безопасность;
- малая инерционность;
- электропол может относительно недорого отапливать жилье ночью, когда электроэнергия дешевле (при использовании ночного тарифа), аккумулируя тепло в полу, и отдавать его днем.
Оптимизация стоимости электрического теплого пола, как и других систем, заключается в экономичном использовании отопления, благодаря использованию современных программируемых терморегуляторов. Размер счетов за электричество можно снизить с помощью программирования времени нагрева в течение суток. Например, за счет:
- ночного нагрева;
- отключения отопления во время проветривания;
- снижения интенсивности отопления, когда никого нет дома.
Если нагревательные кабели используют только для получения эффекта теплого пола, например в ванной комнате, систему можно запускать только на несколько часов – утром и вечером, когда мы пользуемся ванной комнатой.

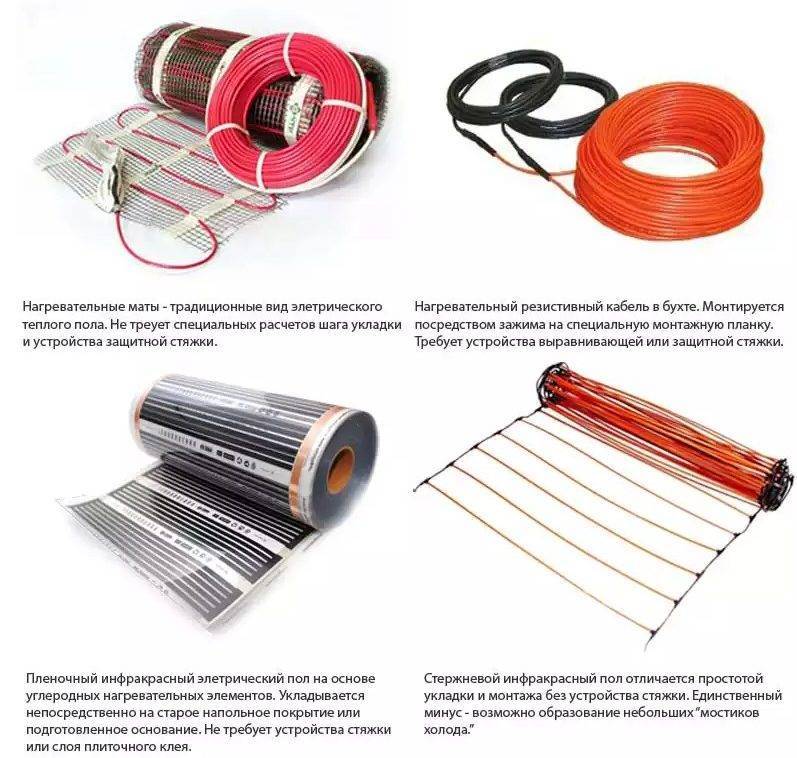

Плёночный, кабельный или стержневой теплый пол: что выбрать
Выбор нагревательного кабеля для теплого пола основывается на таких рабочих параметрах как экономичность, удобство эксплуатации, эффективность и стоимость реализации такого проекта. В каждом из перечисленных случаев работа системы основана на использовании нагревающих проводов, которые способны преобразовать электрическую энергию в тепловую. При этом терморегулятор сможет регулировать объём вырабатываемого тепла, обеспечивая комфортные условия для пользователя.
Кабельный теплый пол: маты или провод
Выбор кабеля для теплого пола основан на нескольких базовых преимуществах подобных систем:
- срок службы проводов существенно выше в сравнении с водяными системами;
- экономичность в энергопотреблении: подобное оборудование потребляет не больше, чем обычная бытовая техника;
- стоимость проекта варьируется в достаточно широком диапазоне в зависимости от выбранных комплектующих и способа их подключения.
В то же время среди недостатков такого варианта выделяют наличие электромагнитного излучения, которое сопровождает работу любого электрооборудования.
Также предстоит определиться с тем, что лучше для теплого пола маты или кабель. В первом случае предлагаются готовые изделия, которые выпускаются в заводских условиях. В данном случае нагревательный кабель фиксируется на полимерной сетчатой основе с выдержкой определённого шага. Их использование позволяет существенно ускорить процесс монтажа.
Именно поэтому маты используются чаще всего, использование кабелей рекомендуется в нескольких ситуациях. Габариты помещения могут быть не кратны ширине полотна мата. В такой ситуации можно поступить несколькими способами: выбирая между теплым полом из матов или кабелей можно использовать первый вариант, оставив часть поверхности без подогрева или второй для полноценного отопления. Также возможна ситуация, когда имеет место нестандартная планировка. В этом случае многое зависит от особенностей геометрии помещения, но при его сложной конфигурации имеет смысл использовать кабели как оптимальный вариант.
Стержневой тёплый пол
Основу конструкции в данном случае составляют карбоновые стержни, которые электрически соединены между собой и подключены к терморегулятору. Такую систему отопления принято называть интеллектуальной: она способна самостоятельно регулировать свою работу.
Важной особенностью их использования становится то, что есть возможность устанавливать (переставлять) мебель в соответствии с собственными вкусами и желаниями при этом исключена опасность перегрева элементов, их перегорание. Кроме того, есть возможность установки стержневого тёплого пола в помещениях с высокой влажностью. Характерный недостаток – высокая стоимость, которая стала причиной появления на рынке большого объёма контрафактной продукции
Характерный недостаток – высокая стоимость, которая стала причиной появления на рынке большого объёма контрафактной продукции.
Теплый пол пленочный или кабельный, какой лучше
Если сравнивать, какой теплый пол лучше инфракрасный или кабельный стоит обратить внимание на то, что при грамотной установке обеих систем будет обеспечен равномерный прогрев, экономичность. Скорость прогрева напольного покрытия у плёночных материалов будет существенно выше ввиду отсутствия стяжки, которая выполняется поверх нагревателя. Но в то же время такая система значительно быстрее остынет по той же причине
Но в то же время такая система значительно быстрее остынет по той же причине.
Обе системы достаточно надёжны, но при этом есть вероятность механических повреждений от острых предметов плёнки в том случае, если в качестве напольного покрытия будет использоваться линолеум. С другой стороны только инфракрасный плёночный материал можно будет уложить на наклонные или вертикальные поверхности.
