Вакуумные
В последнее время начал набирать популярность вакуумный тип батарей. Если сравнивать их с другими типами, они имеют целый ряд преимуществ. Например, им требуется меньшее количество теплоносителя, который будет соприкасаться через стенку со спецраствором на основе лития и бора, имеющего температуру кипения в +35 градусов. Также такие радиаторы имеют отличные характеристики безопасности.
Если же называть другие преимущества, то следует отметить:
- снижение уровня теплоносителя для функционирования механизма на 80 процентов;
- уменьшение использования теплоносителя от централизованного механизма теплового снабжения втрое;
- если используются индукционные котлы, то можно сэкономить до 40 процентов электрической энергии;
- осуществить монтаж таких батарей довольно просто даже самостоятельно;
- в радиаторах совершенно нет коррозии, а также воздушных пробок;
- нет необходимости использовать мощный циркуляционный насосный агрегат по причине низкого местного сопротивления;
- высокие показатели тепловой отдачи.
Алюминиевые радиаторы отопления
Алюминиевые радиаторы отопления являются одним из самых популярных типов радиаторов для индивидуального отопления. Они характеризуются легкостью, высокой теплопроводностью и отличными теплоотдачей, что делает их идеальным выбором для обогрева квартиры.
Преимущества алюминиевых радиаторов отопления:
- Высокая теплопроводность: алюминий является отличным теплоотводом, поэтому радиаторы быстро и эффективно нагреваются и распределяют тепло по всему помещению.
- Легкость: алюминиевые радиаторы имеют небольшой вес, что упрощает их монтаж и установку.
- Долговечность: алюминий устойчив к коррозии и окислению, что позволяет радиаторам служить долгое время без потери своих свойств.
- Эстетичный внешний вид: алюминиевые радиаторы имеют современный и элегантный дизайн, который подходит для любого интерьера.
- Высокая стойкость к перепадам температур: алюминий быстро нагревается и охлаждается, что позволяет радиаторам быстро реагировать на изменения в системе отопления и поддерживать комфортную температуру в помещении.
Недостатки алюминиевых радиаторов отопления:
- Чувствительность к механическим повреждениям: алюминиевые радиаторы могут быть повреждены ударами, поэтому необходимо быть осторожными при их установке и эксплуатации.
- Высокая цена: алюминиевые радиаторы отопления обычно стоят дороже других типов радиаторов.
- Не рекомендуется для систем с жесткой водой: алюминий может реагировать с некачественной водой и разрушаться со временем. Поэтому перед покупкой алюминиевых радиаторов необходимо проверить качество воды в системе отопления.
Вывод: Алюминиевые радиаторы отопления являются отличным выбором для квартир с индивидуальным отоплением. Они обеспечивают высокую эффективность и быстрое равномерное распределение тепла в помещении. Однако перед покупкой необходимо учитывать их цену и проверить качество воды в системе отопления.
Автономная система отопления
Схема автономного отопления
Какими параметрами следует руководствоваться при выборе котла, и как устроен радиатор отопления? Это лишь немногая часть вопросов, которые приходится решать собственнику частного дома при планировании системы обогрева. Сначала разрабатывается схема отопления, определяются ее основные параметры – температурный режим работы, количество и месторасположение радиаторов, устройств управления.
Следующий этап — узнать, как устроен котел для отопления, и выбрать оптимальную модель
Это очень важно, так как он будет напрямую влиять на КПД и характеристики всего контура обогрева дома
Устройство котла отопления
Устройство газового котла
Принцип работы любого котла – получение тепловой энергии от энергоносителя (уголь, дрова, газ, дизельное топливо) и передача ее теплоносителю. Устройство котла отопления напрямую зависит от типа используемого топлива. Рассмотрим это на примере самых распространенных моделей — газовых.
Основным компонентом в данном случае является горелка. В ней энергия от горячего газа с помощью теплообменника передается воде. В твердотопливных моделях эту функцию выполняет камера сгорания. Помимо этого в котлах зачастую присутствуют следующие компоненты:
- Система подачи воды в теплообменник;
- Патрубок дымохода для отвода угарных газов;
- Элементы управления – контроль интенсивности пламени, содержания СО2, тяги, температуры воды и т.д.;
- Циркуляционный насос – предназначен для повышения скорости движения теплоносителя. В комплектацию большинства твердотопливных и некоторых газовых котлов не входит;
- Расширительный бак и система безопасности.
При выборе газовых моделей нужно обращать особое внимание на наличие второго контура, предназначенного для ГВС. Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание
Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание
Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание.
Устройство радиаторов отопления
Батарея отопления в разрезе
Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи — при ее создании всегда руководствуются проверенной схемой.
На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д
Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:
Номинальная мощность, Вт. Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например — 70/55 или 90/70;
Секционная или панельная модель. Для первых существует возможность увеличения полезной площади путем добавления секций;
Способ подключения
Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением.. Помимо установки радиаторов обязательно предусматривается их правильная обвязка
Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана
Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.
Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.
Как радиатор отопления влияет на комфорт и энергоэффективность
Выбор правильного радиатора отопления для квартиры с индивидуальным отоплением имеет огромное значение для обеспечения комфорта и энергоэффективности в помещении. Радиаторы отопления являются основным источником тепла в квартире и их правильное функционирование может существенно влиять на уровень комфорта.
Эффективность радиатора отопления определяется не только его нагревательными характеристиками, но и его способностью равномерно распределять тепло по всему помещению. Качество материала, из которого изготовлен радиатор, а также его конструктивные особенности, влияют на его способность быстро нагреваться и охлаждаться.
Одним из важнейших параметров радиаторов отопления является их тепловая мощность. Эта характеристика определяет, сколько тепла радиатор способен отдать в помещение за определенный промежуток времени. Если радиатор будет иметь недостаточную тепловую мощность, то помещение не сможет достаточно быстро и эффективно нагреваться, что может значительно ухудшить комфорт во время холодного времени года.
С другой стороны, радиатор с излишней тепловой мощностью может привести к перегреву помещения и неэффективному использованию энергии. В этом случае радиатор будет нагреваться быстрее, чем потребляется тепло, и лишнее тепло будет уходить в окружающую среду.
Важным аспектом, который влияет на комфорт и энергоэффективность, является количество и расположение радиаторов в помещении. Расстановка радиаторов должна быть продуманной и обеспечивать равномерное распределение тепла по всему помещению. Для этого необходимо учитывать геометрию помещения, наличие окон и дверей, а также особенности тепловых потерь.
Также важно учесть, что различные материалы радиаторов отопления имеют разную теплопроводность. Например, радиаторы из чугуна имеют высокую теплопроводность и отдают тепло быстро, в то время как радиаторы из алюминия имеют более низкую теплопроводность и могут нагреваться и охлаждаться медленнее
Таким образом, выбор правильного радиатора отопления для квартиры с индивидуальным отоплением имеет огромное значение для обеспечения комфорта и энергоэффективности в помещении. Необходимо учитывать такие параметры как тепловая мощность радиатора, количество и расположение радиаторов, а также материал, из которого они изготовлены. Только правильный выбор радиатора отопления позволит обеспечить комфортное и эффективное отопление квартиры.
Чугунные батареи: в моде классика
Наверняка, многие сразу представили себе старенькие «гармошки», которые еще каких-то 20 лет назад ставили в большинстве квартир. Спешу вас успокоить, современные чугунные радиаторы отличаются от «совдеповских» как внешним видом, так и характеристиками.
Существуют целые дизайнерские серии, которые прекрасно впишутся в классический интерьер вашей квартиры. Ну и, конечно же, вам уже не придется каждый год их красить. Благодаря использованию современных порошковых красок, радиаторы сохраняют внешний вид десятки лет.
Теплопередача чугунных батарей «нового поколения» вдвое превышает показатели своих предшественников. Благодаря своей химической пассивности, чугуну нипочем качество воды, изменения температуры или давления в системе отопления, а коррозия даст о себе знать, как минимум, лет через 40-50.
Единственная проблема, которую пока не удалось «победить» – это вес чугунных радиаторов. Они все такие же неподъемные, поэтому даже не надейтесь повесить их на гипсокартон. Зато существуют модели, предусматривающие установку на ножках, без крепления к стене.
Чугунные батареи
Обогревательные приборы из данного материала применяются в нашей стране очень давно. И даже сегодня они не теряют своей актуальности, ведь современные модели приобрели элегантный внешний вид, а также улучшили свои технические характеристики. Немаловажную роль при этом играют и физические свойства чугуна. Ведь он не подвержен коррозии, а батареи из него отлично переносят гидроудары, поскольку имеют толстые стенки. Но главное преимущество чугуна перед другими материалами это очень хорошая теплоемкость, благодаря которой радиаторы еще долго сохраняют и отдают тепло даже после отключения источника энергии.
Подходят чугунные батареи как для систем с автономным отоплением, так и для сетей централизованного обогрева. Однако если в автономной системе используются электрический котел, то для полного прогрева ему потребуется довольно много энергии, что связано и со значительными расходами. В свете всего сказанного можно сделать вывод, что современные батареи из чугуна хорошо подходят для обогрева квартиры – с учетом их известных недостатков, конечно.
Биметаллические радиаторы: дорого и эффективно
Лучший выбор для квартиры. Как следует из названия, эти батареи состоят из двух металлов. Внутри у такого радиатора сплав, близкий к стали, который отлично выдерживает все испытания центрального отопления. А снаружи он покрыт алюминием, придающим ему увеличенную теплоэффективность и отличный внешний вид.
Единственный недостаток биметаллических батарей – их цена, которая выше всех предыдущих вариантов. Однако, благодаря своим характеристикам, они будут значительно экономнее в эксплуатации, поэтому такой выбор вполне оправдан.
Таким образом, лучше всего в квартире ставить биметаллические или чугунные радиаторы отопления. А стальные и алюминиевые лучше оставить для систем индивидуального отопления.
Правила расположения батарей в доме
Чтобы выполнить максимально эффективное подключение, следует неукоснительно соблюдать правила установки радиаторов отопления. Можно выделить наиболее действенные рекомендации:
Размещение радиаторов в частном доме. Приборы отопления располагаются таким образом, чтобы создавать тепловой поток, уменьшающий теплопотери. Рекомендуемые места установки батарей – под окнами, на несущей стене здания.
Выбор схемы подключения радиаторов. Традиционно используются системы с принудительной и естественной циркуляцией теплоносителя, однотрубные и двухтрубные. Максимально эффективной считается схема с принудительной циркуляцией.Двухтрубные системы, с естественным движением теплоносителя, используются для чугунных и алюминиевых батарей. Это обусловлено диаметром бокового подсоединения разводки.Стальные радиаторы предназначены для подключения трубы ¾, что недостаточно для обеспечения притока и циркуляции жидкости естественным образом.
Способы подключения радиаторов отопления в загородном доме влияют на эффективность обогрева. Главный минус системы с принудительной циркуляцией теплоносителя – не может работать при отключении электричества. Решается проблема с помощью подключения генератора или установки байпаса. Системы с естественной циркуляцией малоэффективны и требуют строгого соблюдения уклонов.
Существуют два варианта подключения радиаторов – верхний и нижний. При естественной циркуляции используется первый метод. Подача теплоносителя осуществляется через верхний отвод. Нижнее подключение используется для закрытых систем с высоким давлением.
При правильном монтаже, система отопления собирается последовательно, начиная от подключения ближнего к источнику нагрева радиатора, и заканчивая последним прибором отопления.
Что лучше использовать в качестве теплоносителя
В качестве теплоносителя можно использовать воду или антифриз. Необходимо учитывать, какой тип радиатора установлен в системе отопления.
Антифриз не подходит для чугунных и стальных батарей. У первых слабым местом являются соединения между секциями. Под воздействием антифриза прокладки деформируются и дают течь. Стальные батареи чувствительны к качеству теплоносителя. Использование антифриза снижает срок эксплуатации.
Для алюминиевых, медных и биметаллических батарей можно использовать любой тип теплоносителя.
Для частного дома лучше использовать стальные, чугунные и алюминиевые радиаторы. Высокая стоимость биметаллических батарей и отсутствие высокого давления в автономных системах делает нецелесообразным их установку для отопления загородного дома.
Принцип работы и устройство радиатора отопления
В основе работы отопительных радиаторов нет никакой сложности. Нагретая до нужной температуры вода движется в помещение по системе труб, а затем попадает в нагревательные приборы, от которых, в свою очередь, происходит нагрев воздуха в жилище.
В том случае, если способ передачи тепла является конвекционным, то есть ускоренным, то аппарат обогрева будет именоваться конвектором. А если в основе передачи тепла лежит принцип излучения, что означает нагрев пространства за счет нагретой до определенной температуры поверхности, то такой механизм будет называться радиатором.
Нередки случаи, когда производители изготавливают отопительные батареи комбинированного типа, которые представляют собой конвекторы-радиаторы панельного образца. Несмотря на показатели температуры в нагревательных приборах, эти агрегаты будут производить около 60% тепла посредством излучения энергии, а оставшиеся 40% будут производиться способом конвекции. Это позволяет максимально снизить конвекцию нагретого воздуха и делает возможным качественный обогрев находящихся в помещении объектов. Подобное устройство в некоторой степени напоминает конструкцию теплого пола.
Рейтинг радиаторов отопления для квартиры
Замена батарей в идеале осуществляется раз и на всю жизнь, или хотя бы на 20 лет. Если вы хотите, чтобы приборы служили долго, подойдите основательно к выбору производителя. От этого во многом будет зависеть надежность устройства, качество его работы. Независимо от того, сколько стоит радиатор отопления в квартире, обязательно потребуйте у производителя сертификаты, подтверждающие оригинальность теплообменников.
Особого внимания заслуживает продукция итальянской марки Global, Sira. Модели не из дешевых, но качество оправдывает цену. Приборы имеют классический вид, изготовлены из биметалла или алюминия. Преимущество состоит в экономичности и высокой теплоотдаче установок. Хорошие отзывы покупателей получили еще такие марки:
- Kermi – прекрасное немецкое качество и лаконичность форм;
- Arbonia – оригинальный дизайн, который позволит стать этим приборам украшением комнаты;
- Smart – недорогой фирменный Китай вполне достоин внимания;
- Rifar – отечественный производитель, заслуживающий внимания.
На что обращать внимание при выборе радиаторов?
Современные отопительные приборы стоит подбирать с особой осторожностью, так как они должны прослужить своим хозяевам долго и надежно. Основными критериями выбора являются:. Тип системы
Сегодня особой популярностью пользуются 4 вида радиаторов, каждый из которых имеет свои преимущества и недостатки. Чугунные модели отличаются низкой стоимостью, отличной теплопроводностью, долговечностью и способностью держать тепло даже после отключения отопления. К числу их недостатков можно отнести медленный прогрев, необходимость частого ухода, хрупкость, расход большого количества воды и плохую переносимость гидроударов. Алюминиевые системы имеют высокую теплоотдачу, компактность, приемлемую стоимость и легкий вес, но при этом они подвергаются коррозии. Стальные радиаторы быстро нагреваются и нравятся покупателям за низкую инерционность и максимальную теплоотдачу, а наиболее существенным недостатком такого типа является образование ржавчины. Биметаллические модели очень требовательны к качеству воды, но при этом они имеют легкий вес и являются устойчивыми к высокому давлению
Тип системы. Сегодня особой популярностью пользуются 4 вида радиаторов, каждый из которых имеет свои преимущества и недостатки. Чугунные модели отличаются низкой стоимостью, отличной теплопроводностью, долговечностью и способностью держать тепло даже после отключения отопления. К числу их недостатков можно отнести медленный прогрев, необходимость частого ухода, хрупкость, расход большого количества воды и плохую переносимость гидроударов. Алюминиевые системы имеют высокую теплоотдачу, компактность, приемлемую стоимость и легкий вес, но при этом они подвергаются коррозии. Стальные радиаторы быстро нагреваются и нравятся покупателям за низкую инерционность и максимальную теплоотдачу, а наиболее существенным недостатком такого типа является образование ржавчины. Биметаллические модели очень требовательны к качеству воды, но при этом они имеют легкий вес и являются устойчивыми к высокому давлению.
Стоимость. Устройства водяного отопления считаются наиболее дешевыми, поэтому при их приобретении можно сэкономить неплохую сумму денег. Заграничные товары, конечно же, будут стоить дороже отечественных, но некоторые из них прослужат гораздо дольше. Чугунные и алюминиевые радиаторы в среднем стоят 350 рублей за секцию, биметаллические – около 600 рублей за секцию, а стальные в полном комплекте обойдутся в 2-12 тысяч рублей.
Теплоотдача. Не секционные радиаторы (стальные) имеют общую теплоотдачу от 1200 до 1600 Вт. Что касается данного критерия у одной секции, то в чугунных она составляет 100-160 Вт, у алюминиевых – 82-212 Вт, а у биметаллических – 150-180 Вт.

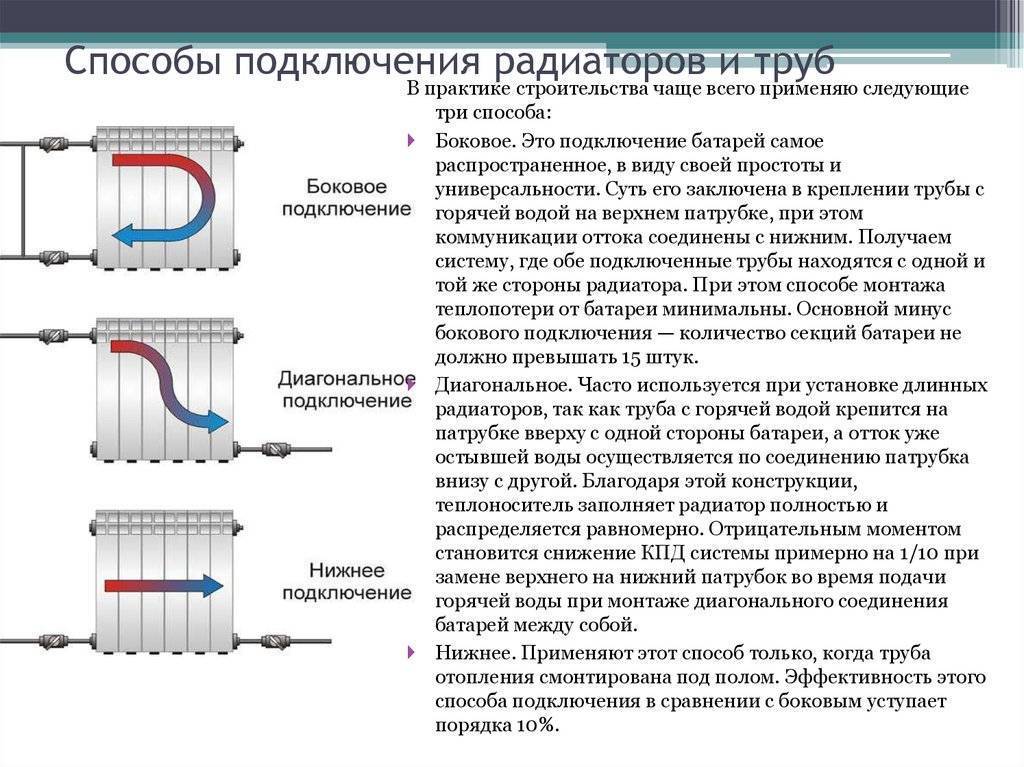

Способы подключения радиаторов отопления
Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .
Способ №1 — боковое подключение
Боковое подключение радиаторов
Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.
К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:
- Подача — в верхний патрубок.
- Обратка — в нижний.
Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.
И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.
Способ №2 — диагональное подключение
Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:
- Подача — к верхнему патрубку батареи.
- Обратка — к нижнему, но с противоположной стороны прибора.
То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

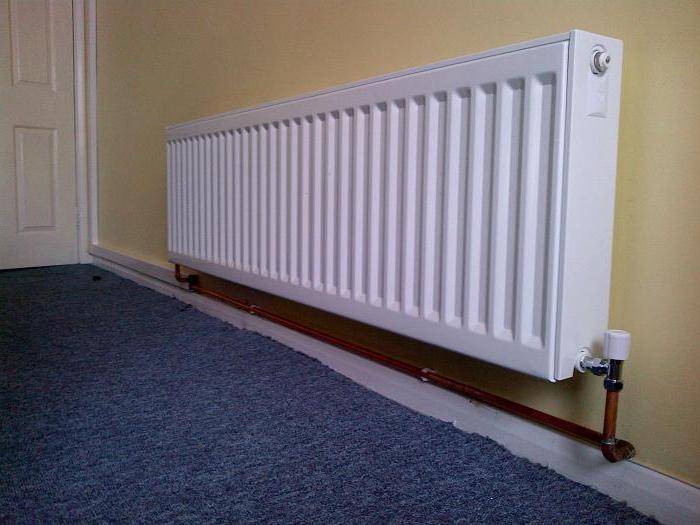

Способ №3 — нижнее подключение
Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.
Нижнее подключение радиатора

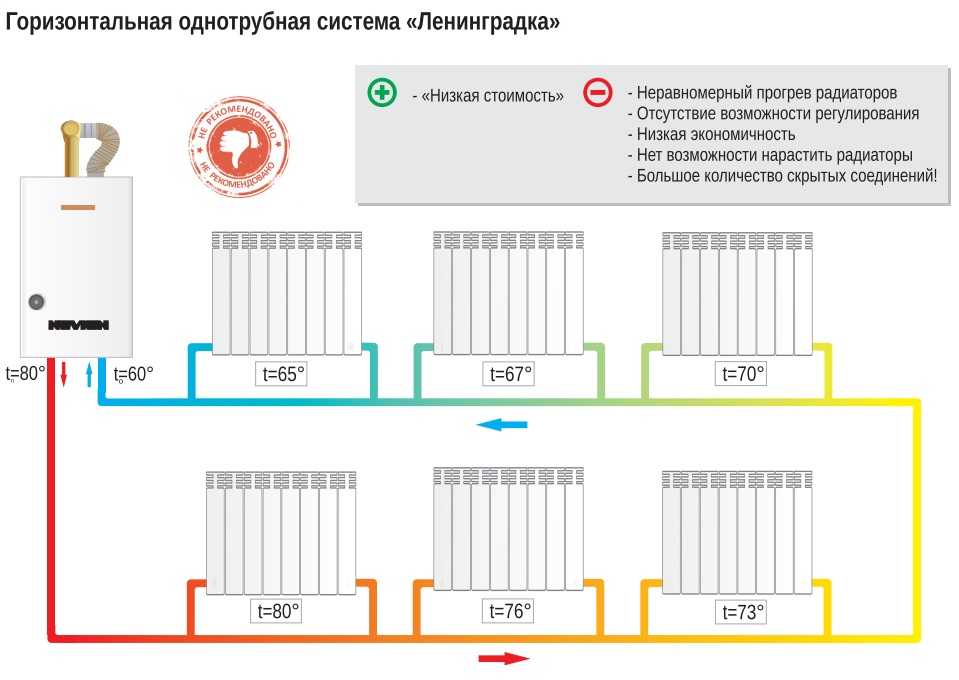

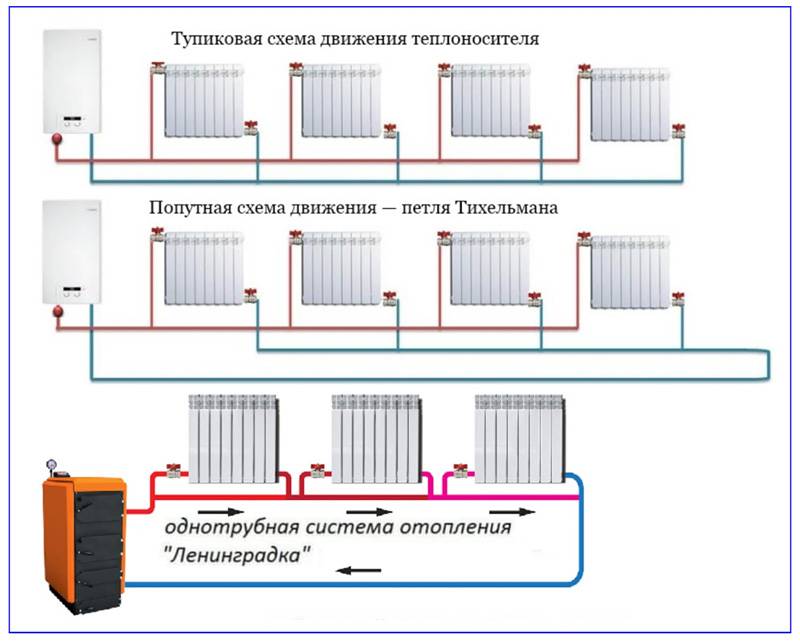

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.
Что делать? Есть два решения данной проблемы:
- Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
- Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.
Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.
Однотрубная схема квартирный вариант
Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).
Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.
А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.
