Как выбрать стабилизатор напряжения

Виды стабилизаторов напряжения для газовых котлов отопления

Стабилизаторы напряжения различают по типу работы. Бывают релейные, симисторные и электромеханические. У каждого типа свои особенности работы, предназначенные для разных условий.

220В и 380В: требуемая мощность

Стабилизаторы бывают однофазные 220 В и трехфазные 380 В. Все газовые котлы имеют входное напряжение 220 В. Обычный газовый котёл потребляет в среднем 200—300 Вт, поэтому необходим стабилизатор с мощностью 400Вт и больше.

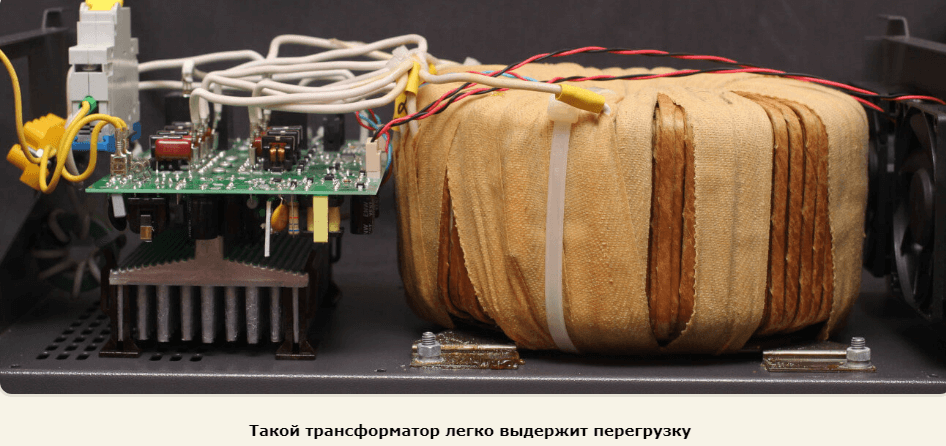

Все стабилизаторы устроены сходным образом:

• автотрансформатор отвечает за выравнивание напряжения;
• контролирующее устройство отслеживает напряжение на входе;
• регулятор изменяет количество витков на обмотке, за счёт чего и происходит понижение или повышение напряжения;
• предохранитель от коротких замыканий и перегрузок.

Электрические релейные

У таких стабилизаторов нет движущих частей, управление происходит с помощью микропроцессора, т. е. реле, отсюда и название. Изначально такой вид приборов использовали там, где напряжение было недостаточным, но современные релейные стабилизаторы могут и понижать напряжение. Их подключают, если скачки в сети незначительны.

Для котлов рекомендуется точность 5%, если этот показатель выше — при сильном скачке напряжения плата котла перегорает. Чем ниже точность, тем лучше для котла.

Фото 1. Электронный релейный стабилизатор напряжения однофазный модели ST-888, производитель – «Teplocom», Россия.

Плюсы:

• Быстродействие 100 мс.
• Диапазон 135—315 В.
• Точность 7,5%.
• Устойчивы к частым скачкам напряжения.
• Небольшие размеры.
• Малый вес.
• Быстро срабатывают.
• Практически бесшумны.
• Не искажают синусоиду.
• Комфортно работают в диапазоне -20°С — +40°С.
• Срок службы не менее 10 лет.

Минусы:

• При переключении реле слышны щелчки.
• В момент переключения обмоток мигают лампочки.
• Чем больше точность трансформатора, тем выше его цена.
• Много некачественных приборов на рынке.

Электромеханические

Самые простые по устройству, но тем не менее надёжные устройства.

В электромеханических трансформаторах подача электричества регулируется ползунком, который перемещает щётки по виткам вторичной обмотки электропривода, регулируя количество витков.

Ползунки перемещает двигатель, который контролируется микропроцессором.

Срок службы этого агрегата напрямую зависит от качества щёток, но в любом случае рекомендуется сервисное обслуживание по замене щёток. Такие регуляторы применяют в основном для холодильников и телевизоров.

Внимание! Использование электромеханических регуляторов для котлов запрещено! При замыкании они вызывают открытую искру, что очень опасно в сочетании с газом!

Плюсы:

Высокая точность, около 3%.

• Широкий диапазон напряжений.
• Устойчивость к перегрузкам.

Минусы:

• Замена щёток каждые 2—3 года.
• Нельзя использовать на холоде.
• Греются при работе.
• Медленно срабатывают.
• Достаточно шумно работают.
• Попадающая в прибор пыль обугливается.
• Искрит при размыкании/замыкании контактов.

Симисторные

Считаются лучшими на сегодняшний день. Трансформатор управляется с помощью электронных ключей, симисторов, устройство быстро срабатывает на любые изменения во входящем напряжении.

Плюсы:

• Срабатывание 10—20 мс.
• Точность 1—2,5%.
• Диапазон 120—280 В.
• Максимальная погрешность 0,5%.
• Бесшумная работа.
• Длительный срок службы.

Минусы:

• Высокая цена.
• Если плата управления выйдет из строя, потребуется её замена.

Настенные, напольные и навесные

По способу установки стабилизаторы напряжения бывают настенные, напольные и универсальные. Настенные трансформаторы плоские, эстетичные.

Напольные — мощнее, но и более габаритные, что не всегда удобно. Обычно для котлов не требуются большие мощности, поэтому можно приобрести компактный настенный или универсальный стабилизатор.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ СТАБИЛИЗАТОРОВ

В некоторых моделях стабилизаторов могут быть реализованы следующие дополнительные функции:

• пользовательская установка выходного напряжения, отличного от стандарта 220 Вольт (380 Вольт);
• возможность установки собственных пределов защиты при понижении и повышении выходного напряжения;
• звуковая сигнализация;
• установка режима мониторинга персонального компьютера;
• дистанционное управление стабилизатором напряжения (также возможность удалённой сигнализации);
• дополнительные виды защит, включая защиту от перегрева;
• возможность самодиагностики.

2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Однофазный или трёхфазный

Если в доме сеть однофазная, то нужен однофазный стабилизатор.
Если трехфазная, то трехфазный или 3 однофазных (по одному на фазу).
Смысл брать трехфазный стабилизатор есть в случае присутствия трехфазной нагрузки.
Например, мощных электродвигателей в составе насоса, циркулярной пилы, станка или сварочного аппарата.
Но обычно такое оборудование не слишком требовательно к качеству напряжения и потребляет большую мощность.
Поэтому, при отсутствии сильных колебаний напряжения, есть смысл оставить трехфазные розетки, подключенные к вводному щитку, в обход стабилизатора.

Еще производитель стабилизаторов Лидер обращает внимание, что если у вас работает сварочный трансформаторный аппарат,
то следите чтобы напряжение не опускалась ниже 198 вольт. Пиковые часы будут не лучшими для производства сварочных работ

Пиковые часы будут не лучшими для производства сварочных работ.

ТОП-2 релейных прибора на 12 кВт

Такие стабилизаторы характеризуются тем, что применяются не только в частных домах, но также в мастерских и офисных помещениях. Рассмотрим лучшие, по мнению экспертов, модели.

No2. Wester STB-10000

Wester STB-10000

Качественное устройство, работающее очень тихо. Не самое «навороченное» и мощное, но все же заняло свое место в рейтинге (преимущественно благодаря многочисленным отзывам). При активной мощности всего в 8 кВт аппарат обладает такими достоинствами, как малый вес (17,6 кг) и компактность. Для среднестатистического дома – идеальный вариант. Дисплей большой и информативный, также пользователи отмечают качественную охлаждающую систему.

Плюсы

• высокое качество сборки;
• компактность, небольшой вес;
• очень информативный экран;
• качественная охлаждающая система.

Минусы

мощность не самая высокая.

No1. RUCELF SRFII-12000-L

RUCELF SRF II-12000-L

Преимуществами данной модели являются высокая точность (в данном случае погрешность – всего 3,5 процента) и отличная мощность (10 кВт). Может применяться для стабилизации в однофазных сетях. Конструкция напольного типа, с принудительным охлаждением. Провода соединяются клеммами, возможно подключение техники, не нуждающейся в стабилизации. На информативном ЖК-дисплее указываются все необходимые сведения о напряжении и ошибках, возникших в работе.

Плюсы

• удобство использования;
• хорошая мощность;
• точность стабилизации;
• информативный жидкокристаллический дисплей.

Минусы

работает прибор достаточно шумно.

Прочие параметры

Встроенная защита

Помимо стабилизации напряжения устройства должны выполнять еще и некоторые защитные функции. Основных три:

• Защита о высокого напряжения. Срабатывает при превышении 260 – 270 вольт.
• Защита от низкого напряжения. Нижний порог обычно установлен на 110 – 140 вольт.
• Защита от токов короткого замыкания.

Дорогие модели оснащают защитой от молний (импульсных перенапряжений) и фильтрами нейтрализации электрических шумов. Это полезные функции, но для стабильной работы электрооборудования хватает и первых трёх.

Желательно, чтобы стабилизатор был оснащен тепловыми датчиками. Они обезопасят от самовозгорания при критических перегрузках и в экстремальных ситуациях.

Работа при минусовой температуре

Эта характеристика приборов зависит от места установки. Лучшее место с температурой от 0 до + 45 °C. В этих пределах работает большинство стабилизаторов. Хорошо переносят морозы не многие модели

На эту характеристику стоит обратить внимание, если прибор будет установлен вне помещения

Наличие информационного дисплея

Для магистральных стабилизаторов, обеспечивающих электроснабжение всего домохозяйства, дисплей обязателен. Без него могут работать только индивидуальные маломощные устройства. Обычно отражает входящее и выдаваемое напряжение, мощность, ошибки. В критической ситуации можно понять, что произошло в сети, дома или со стабилизатором.

Таймер включения после отключения

Большинство стабилизаторов при первоначальном включении задерживают подачу напряжения потребителю. Тоже происходит при аварийных отключениях. Устройство выжидает не повторится ли ситуация вновь. Возможность установки задержки времени включения зависит от модели. На некоторых время предустановленно и не изменяется.

Уровень шума

При установке в жилом помещении, шум издаваемый устройством, может стать первоочередной характеристикой. Самые шумные – релейные. Они постоянно пощелкивают. Следом, в порядке убывания громкости идут сервоприводные, электронные и инверторные. В исправном состоянии все три типа шумят мало. Кулер издаёт звук не громче охлаждения компьютера

Повышение громкости сигнализирует о возможной неисправности и должно привлечь внимание владельца

Крепление и способ установки

По способу установки стабилизаторы делятся на настенные, напольные и настольные. Настольные включаются в розетку и служат для индивидуального использования. Настенные устанавливают в домах, квартирах и внешних шкафах. Их удобно обслуживать и они не путаются под ногами. Напольный вариант устройств имеет плюсы. Их легко спрятать под стол или в угол.

Вентилятор принудительного охлаждения

Существует два вида охлаждения – принудительной и естественное. Зависит от типа устройства. Принудительное охлаждение сопровождается небольшим шумом вентилятора и минимальным расходом энергии.

Еще один совет

В большинстве случаев совсем не обязательно все электроприборы подключать через стабилизатор.
Особенно если сетевое напряжение более-менее стабильно

Обратите внимание на мощные приборы, особенно нагревательные. Например, водонагреватель, тепловентилятор, электрочайник

Они будут потреблять большую мощность, но не слишком капризны к напряжению.
Наиболее чувствительными к скачкам напряжения является высокоточная техника, компьютеры, телевизоры, холодильники, стиральные машины и газовые котлы.
Вот для них стабилизатор напряжения нужен в первую очередь.

И еще последний совет. Обычно в пиковые часы входное напряжение проседает наиболее сильно.
Постарайтесь в это время не подключать к стабилизатору мощные устройства.Напряжение можно сравнить с водой. Когда напор воды слабый, то трудно одновременно мыть посуду, стирать вещи и принимать душ.
Попросту воды не хватит на все цели.
Также обстоит дело и с напряжением.
Когда оно пониженно, то будет затруднительно обеспечить всю нагрузку качественным напряжением.
Старайтесь в пиковое время оставлять подключенными только самые необходимые электроприборы.

Советы от производителя Штилей

Схожие критерии выбора стабилизатора напряжения и у другого производителя – группы компаний Штиль

В статье “Как выбрать стабилизатор напряжения?” рекомендуется обращать внимание на количество фаз, мощность, диапазон напряжения и точность стабилизации

Что же выбрать? Сравниваем электромеханические и релейные приборы

Ознакомимся с ключевыми параметрами обеих разновидностей стабилизаторов и сравним их. Так вам будет легче решить, какой из приборов лучше.

Таблица. Сравнение основных характеристик.

Характеристика	Электромеханические	Релейные
Цена	Средняя/низкая	Низкая
Регулирование	Плавное	Ступенчатое
Размеры	Большие	Небольшие
Точность	Не более 3 процентов	Не более 7-8 процентов
Надежность	Требуется регулярное техобслуживание	Высокая
Скорость	Не ниже 8 мс	Около 40 мс
КПД	От 97 до 98 процентов	Средний – 99,2 процента

Как видим, обе разновидности имеют свои сильные и слабые стороны, особенности, характеристики. А потому выбирать тот или иной тип необходимо индивидуально в каждом конкретном случае. Или, как вариант, прибегнуть к альтернативе. Что это за альтернатива?

Количество фаз

Если вы не знаете, сколько фаз в вашей сети, то ответьте на вопрос: куда вам нужен стабилизатор? Если в производственный цех – то сеть однозначно трехфазная, если для городской квартиры или дачного домика – сеть только однофазная. В деревнях и селах же возможны оба варианта. Чтобы определить, однофазный или трехфазный стабилизатор напряжения вам нужен, посмотрите в таблицу. С ее помощью вы узнаете, сколько фаз в вашей сети.

Способ определения количества фаз	Однофазная сеть (220В)	Трехфазная сеть (380В)
Заглянуть в условия электроснабжения дома в соответствующей документации (если есть)	Речь будет идти об однофазной сети	Речь будет идти о трехфазной сети

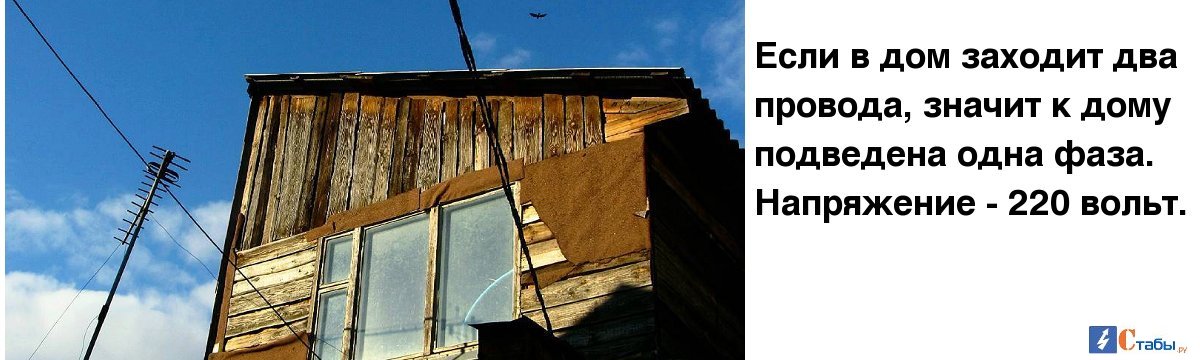

Посмотреть, сколько проводов подводится к дому	2 (фаза и ноль) или 3 (фаза, ноль и земля)	4 (3 фазы и ноль)
Осмотреть электросчетчик (способ подходит для современных устройств)	1 светодиод (индикатор импульсов)	3 светодиода для фаз (A, B, и C) и 1 светодиод для импульсов
Осмотреть автовыключатель в щитке	1 или 2 полюса	3 или 4 полюса

Шаг №1 – Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

• плавная регулировка при помощи сервопривода;
• более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

• высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
• более широкий диапазон входных напряжений (105…265В);
• настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

	Энергия СНВТ-1000/1 Hybrid	Voltron РСН-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

• быстро реагировать на изменения в электросети;
• иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

• приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
• настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

• скорость срабатывания – 10 мс (миллисекунд);
• точность регулировки – 220 ± 4%;
• универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
• диапазон входных напряжений – 120…276В;
• маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
• защита котла от импульсных помех;
• полностью металлический корпус — повышенная безопасность;
• защита от неправильного подключения (необходима для фазозависимых котлов);
• имеет приятный белый цвет корпуса;
• простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

	Voltron РСН-1000	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Напряжение входа:	105…265 В	120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Рейтинг лучших инверторных стабилизаторов напряжения 220В для дома

Инверторные девайсы для частного дома особенно хорошо подходят для техники, чувствительной к показателям тока. Особенностью устройств является быстрый отклик.

Штиль IS550

Компактный прибор с мощностью 4000 Вт подходит для защиты аппаратуры и газовых котлов в частных коттеджах. Регулирует напряжение 90-310 В, точность составляет около 2%. При коротком отключении электричества просто переходит на собственное автономное питание.

Купить Штиль IS550 можно от 8700 рублей Плюсы

• компактный и легкий;
• качественная сборка;
• широкий рабочий диапазон.

Минусы

• малая мощность;
• сильно расходует энергию даже без нагрузки.

Мне нравится1Не нравится

Штиль IS1500

Стабилизатор для частного дома подходит для бытовых приборов с суммарной мощностью 1125 Вт. Работает с напряжением 90-310 Вт, обеспечивает точность 2%. Оснащен фильтром высокочастотных помех.

Приобрести Штиль IS1500 для частного дома можно от 16000 рублей Плюсы

• точная стабилизация;
• фильтрация помех;
• легкий и компактный.

Минусы

• можно подключить только два прибора;
• довольно шумный.

Мне нравится1Не нравится

Штиль IS1000

Стабилизатор напряжения из рейтинга для дома по надежности обладает точностью 2%. За счет мгновенного отклика подходит для газовых котлов и другой техники. Оснащен активным охлаждением, предотвращающим перегрев системы. Подходит для небольшого частного дома с малым количеством чувствительных приборов.

Цена Штиль IS1000 начинается от 7800 рублей Плюсы

• невысокая цена;
• быстрый отклик;
• хорошая точность.

Минусы

• малая мощность;
• сильно шумит.

Мне нравится1Не нравится

О сервисе и доп. опциях

И еще один совет, не упомянутый в статьях выше

Обращайте внимание на уровень сервиса, гарантийного и послегарантийного обслуживания, на дополнительные опции стабилизатора. Например, это может быть встроенный байпас или дополнительная защита от импульсных перенапряжений

Встроенная в стабилизатор молниезащита спасет подключенные электроприборы от поломки при попадании молнии в сеть.

Если вы живете в небольшом городе или планируется установить стабилизатор на даче,
то убедитесь, что недалеко от вас находится сервисный центр по обслуживанию и ремонту выбранной марки.
Как правило у крупных и уважающих себя производителей имеется развитая сеть сервисных центров.
Читаете отзывы покупателей на специализированных форумах, Яндекс-маркете.

Советы по выбору от ГК “Полигон”

Ну и наконец основные идеи из последней, 7-й статьи, под привычным названием “Как выбрать стабилизатор напряжения?”.
Питерский производитель однофазных и трёхфазных стабилизаторов марок Каскад из Сатурна, как и большинство других производителей, рекомендуют
выбирать стабилизатор по типу сети и с учетом мощности нагрузки.
Также рекомендует учитывать уровень надежности устройства.
По мнению, ГК “Полигон” отдать предпочтение лучше релейным или электромеханическим стабилизатором.

Примечательно, что именно такие типы стабилизаторов и выпускаются этим производителем.

ВЫБОР СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ ПО ЧИСЛУ ФАЗ

Прибор выбирается в зависимости от типа и мощности электрической нагрузки:

Однофазная нагрузка до 8 кВт.

Выбирается однофазный стабилизатор напряжения.

Трёхфазная нагрузка.

Выбирается трёхфазный стабилизатор напряжения. В таком устройстве общей защитой объединены три однофазных стабилизатора. Поэтому, если в цепи трёхфазного прибора произойдёт однофазное короткое замыкание, стабилизатор отключит питание прибора полностью и предотвратит дальнейшее развитие аварии.

Выбор 3-х отдельных стабилизаторов напряжения для питания трёхфазного прибора недопустим: при однофазном коротком замыкании сработает защита только этой фазы, а две другие останутся под напряжением, способствуя дальнейшему развитию аварии.

Однофазная нагрузка более 8 кВт для сети трёхфазного тока.

При этом можно также выбирать трёхфазные устройства. Однако целесообразнее и дешевле применять однофазные. При однофазном коротком замыкании защита соответствующего стабилизатора отключит только повреждённую цепь, неповреждённые продолжат работать.

КАК ВЫБРАТЬ ТИП СТАБИЛИЗАТОРА

Существуют разные типы стабилизаторов напряжения, отличающихся принципом работы. Для питания бытовых приборов обычно применяются следующие виды:

Электронные стабилизаторы:

Релейного типа.
Достоинства: высокая скорость регулировки напряжения, что важно для работы насосов, стиральных машин, холодильников – приборов, содержащих двигатели; большой ресурс эксплуатации; отсутствие движущихся и искрящихся частей.

Недостатки: низкая точность стабилизированного напряжения – 3-8%, хотя этого вполне достаточно для бытовых приборов (действующие стандарты допускают отклонение 10%); при работе слышны щелчки реле.

Тиристорного (симисторного) типа.
Достоинства: высокая скорость регулировки напряжения; высокая точность (3%), малошумность.

Недостатки: при длительных перегрузках, а также токах короткого замыкания они выходят из строя; стоимость в несколько раз больше стоимости стабилизаторов релейного типа.

Электромеханические.

Достоинства: высокая точность регулировки (3%); малошумность.

Недостатки: очень низкая скорость регулировки (до 15 вольт/сек); открытое искрение при движении токосъёмного механизма; необходимость профилактических ремонтных работ (периодическое обслуживание).

Подробнее о принципе работы, достоинствах и недостатках стабилизаторов напряжения для дома можно узнать здесь.

Виды стабилизаторов напряжения

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

• релейные
• тиристорные-симисторные
• сервоприводные
• инверторные

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные – из-за своей дешевизны, тиристорные – из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего – до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус – они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения

Большинство имеют 12 ступеней – брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

• 9 ступеней – погрешность 15В
• 12 ступеней – погрешность 10-12В
• 16 ступеней – погрешность 6В
• 36 ступеней – погрешность 3В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Релейные стабилизаторы

Такие устройства отличаются простотой конструкции и низкими ценами. В целом, они состоят из 3-х основных элементов:

• плата. Предназначается для замера входного тока, определяет, сколько именно напряжения необходимо добавлять на выходе;
• реле. Необходимо, чтобы переключаться между обмотками;
• трансформатор. В данном элементе имеется несколько обмоток – обычно их 4, но встречаются модели и с 9.

Устройство релейного стабилизатора

Если сигнал опускается ниже того уровня, с которым стабилизатор способен справиться, происходит отключение питания. Если величина сигнала вновь становится допустимой, возобновляется работа прибора. Это может сопровождаться негативными переходными процессами.

Плюсы

• доступная стоимость;
• большой разброс допустимых значений сигнала;
• компактность;
• достаточно низкая чувствительность к различным искажениям сигнала и перегрузкам;
• возможность эксплуатации при температуре от -40 до +40 градусов;
• продолжительная работа в условиях перегрузки.

Минусы

• реле чувствительно к различным загрязнениям;
• стабилизация происходит ступенчато;
• работает устройство достаточно шумно (в особенности, если часто происходят перепады напряжения);
• реагирует достаточно медленно.

Если соблюдать все правила эксплуатации, то подобный стабилизатор может прослужить более 10-ти лет

Но для высокоточных приборов, для которых важно качество напряжения, его лучше не использовать. А вот для обычной бытовой техники – вполне неплохой вариант

ТОП-3 релейных устройств до 1 кВт

Сюда относятся самые дешевые и простые модели, отличающиеся ремонтопригодностью и надежной работой. Еще одна особенность в том, что при работе издается характерное щелканье.

No3. Quattro Elementi Stabilia 1000

Quattro Elementi Stabilia 1000

Устройство итальянского производства, способное справиться с самыми серьезными скачками напряжения в бытовых условиях – от 140 В до 270 В. Есть, конечно, модели с куда более высокой мощностью, но этот прибор все равно очень популярен в России. Как правило, покупают его для компьютерной техники. КПД у модели достаточно высокое – оно достигает 98 процентов. Предусмотрена защита от скачков напряжения, перегревания, поломки из-за короткого замыкания. Модель недорогая, компактная, весит всего 2,7 кг.

Плюсы

• 3-ступенчатая защита;
• отличный КПД;
• невысокая стоимость;
• компактность, небольшой вес.

Минусы

ограничения по мощности.

No2. Wester STB-1000

Wester STB-1000

Компактное напольное устройство, отличающееся бесшумной работой и простотой эксплуатации. Работает с широким диапазоном напряжения – 140-260 В (устройство имеет погрешность в 8 процентов). Предусмотрена надежная защита бытовой техники от скачков напряжения, перегревания и короткого замыкания. Имеется цифровой дисплей, на котором отображаются все необходимые сведения. Охлаждение воздушное. Допустимо использование прибора при температуре от 0 до +40 градусов. Модель работает бесшумно, обеспечивает хорошую стабилизацию. Но стоит при этом даже дороже, чем лидер этого рейтинга.

Плюсы

• бесшумность;
• отличная стабилизация напряжения;
• защита от короткого замыкания;
• отсутствие нагрева при работе.

Минусы

моргание света и щелканье, когда срабатывает реле.

No1. РЕСАНТА LUX АСН-1000Н/1-Ц

РЕСАНТА LUX АСН-1000Н/1-Ц

Лидер нашего рейтинга – популярная модель, отличающаяся хорошей активной мощностью (1 кВт) и предельно простой конструкцией. Этот латвийский стабилизатор работает с напряжением в пределах 140-260 В, предусмотрена защита от помех и перегревания. Погрешность небольшая (тоже 8 процентов), и она не смущает покупателей, которые чаще всего приобретают данный прибор для бытового пользования.

Плюсы

• качественная стабилизация перепадов напряжения;
• высокое качество сборки;
• доступная стоимость;
• наличие 2-х розеток;
• надежность.

Минусы

поначалу может чувствоваться запах пластика.

О зависимости мощности от напряжения

Поставщики бюджетных стабилизаторов также нередко завышают характеристики своих моделей.
В особенности это касается мощности.
Например, указывают мощность стабилизатора – 10 киловатт.
А на самом деле без риска для устройства и нагрузки мощность при пониженном напряжении не должна превышать 5 киловатт.
Узнаёт об этом покупатель только после покупки.
Наш совет: перед покупкой стабилизатора внимательно ознакомьтесь с инструкцией к устройству.
Практически любую из них можно без труда скачать в интернете

Обратите внимание на график зависимости мощности от входного напряжения. Обычно у недорогих моделей мощность указывается в киловольт-амперах, а не в киловаттах (в зависимости от нагрузки, разница между ними составляет 20-30%)

И получить эту мощность можно при только при напряжении от 200 вольт.
При большем падении входного напряжения происходит и падение мощности стабилизатора – примерно на 10% на каждые 10 вольт.
У надежных стабилизаторов заявленная мощность действительна во всем диапазоне номинального напряжения, т.к.
трансформатор и силовые ключи установлены с запасом по мощности, хорошо выдерживают пусковые токи электромоторов.

Тип стабилизатора

При выборе не так уж важен его принцип действия

Для потребителя важно качество работы и стоимость. Поэтому мы приведем только преимущества и недостатки каждого типа устройства, а вы определите, какой вам больше подходит

После прочтения, у вас не останется вопросов, какой стабилизатор напряжения лучше, релейный или электромеханический, потому что вы будете знать, с какими недостатками в каждом случае вам придется считаться.

Релейные

Преимущества:

• Компактность;
• Небольшая масса;
• Доступная цена;
• Высокая скорость нормализации;
• Устойчивость к провалам и скачкам вводного вольтажа;
• Возможность использования при температуре до -15 Со;
• Долговечность за счет отсутствия движущихся (изнашивающихся) деталей.

Недостатки:

• Ступенчатое переключение;
• Громкие щелчки при переключении диапазонов;
• Освещение при переключении обмоток мигает;
• Низкая точность выводимого напряжения (зависит от количества обмоток, а от последнего зависит стоимость).

Электромеханические

Преимущества:

• Высокая точность;
• Невосприимчивость к перегрузкам;
• Широкий диапазон вводного вольтажа;
• Относительно доступная стоимость (выше, чем у релейных, но ниже, чем у электродинамических).

Недостатки:

• Необходимость раз в 3-5 лет менять изношенные щетки;
• Низкая скорость нормализации;
• Нельзя использовать при температуре меньше -5 Со;
• Шумная работа;
• Искрение и обугливание пыли.

Электродинамические

Это те же электромеханические выравниватели, но вместо щетки у них ролик. Поэтому переписывать те же характеристики нет смысла

Важно лишь то, что у электродинамических преобразователей напряжения срок службы повышается, но растет цена

Симисторные

Преимущества:

• Высокая скорость нормализации;
• Плавное переключение;
• Тихая работа;
• Точность выводимого напряжения.

Недостатки:

• Высокая стоимость;
• Проблемы с платой управления (частая перенастройка либо смена).

Если вы еще думаете, какой стабилизатор лучше, релейный или симисторный, то имейте в виду, что из-за ступенчатого переключения обмоток первого вы будете наблюдать мигание света (резкая смена яркости). У симисторного допускаемая переключение плавное, поэтому изменение яркости останется незамеченным. Да и точность, бесшумность последнего (кроме цены) делают выбор в его пользу.

Смешанные

Смешанный выравниватель напряжения – это совмещенный электромеханический стабилизатор с релейным. При небольшом диапазоне выводимого напряжения работает электромеханическое устройство, и качество нормализации аналогичное. Если же оно не справляется (при очень низких или высоких значениях напряжения), то в работу включается релейный стабилизатор, и ее качество уже согласуется с релейным типом.

Поскольку гибрид совмещает в себе два типа преобразователя напряжения, оно имеет крупные габариты, много весит и стоит немало

Но его преимущество заключается в широком диапазоне вводного вольтажа – что очень важно при сильных провалах и скачках вольтажа в сети

Альтернативный вариант. Гибридные стабилизаторы

В таких приборах электроэнергия стабилизируется сразу двумя способами: релейные преобразователи совмещены с электромеханической конструкцией. Если вторая не может выдавать 220 В, то тогда срабатывает реле. Эксперты отмечают всего одну разработку, ознакомимся с ней.

No1. Hybrid СНВТ-6000/3

Hybrid СНВТ-6000/3

Модель от отечественного производителя («Энергия»), которую можно подключать к силовой сети. Именно поэтому прибор имеет очень широкую сферу применения – от частных домов до промышленных объектов. Высокая точность сочетается с отсутствием ЭМ-волн при работе, способных создавать помехи для другой техники. Отличный вариант для медицинских учреждений, офисов.

Плюсы

• 3-фазное напряжение;
• мощность достигает 6 кВт;
• высокий КПД (составляет 98 процентов);
• точная (3 процента) стабилизация.

Минусы

достаточно высокая стоимость.

Шаг №1. Когда стабилизатор не поможет: что необходимо проверить в проводке до его приобретения

За свою практику однажды столкнулся с таким фактом, что здание находилось на приличном удалении от питающей ВЛ, а ответвление от нее к дому было выполнено с элементарным нарушением ПУЭ.

Провод от опоры до вводного щита в дом был смонтирован тонкий, что сказывалось на увеличении электрического сопротивления этой магистрали. На нем образовались дополнительные потери напряжения.

Все это сильно повлияло на качество электроснабжения. Поэтому нарушать общепринятые правили монтажа не стоит: возникают дополнительные трудности.

Чтобы их избежать рекомендую выбирать сечение проводов и кабелей по общепринятой мощности, передаваемой через них нагрузки.

При этом обращайте внимание на:

1. Металл жил (медь или алюминий);
2. Способ прокладки (открыто по воздуху или в закрытых трубах).

Вводной кабель с заниженным поперечным сечением жил необходимо сразу менять. Стабилизатор на него подключать нельзя: повышенная мощность нагрузки вызовет перегрев и без того неправильно собранной электрической схемы.
