Советы по выбору циркуляционного насоса для отопления

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

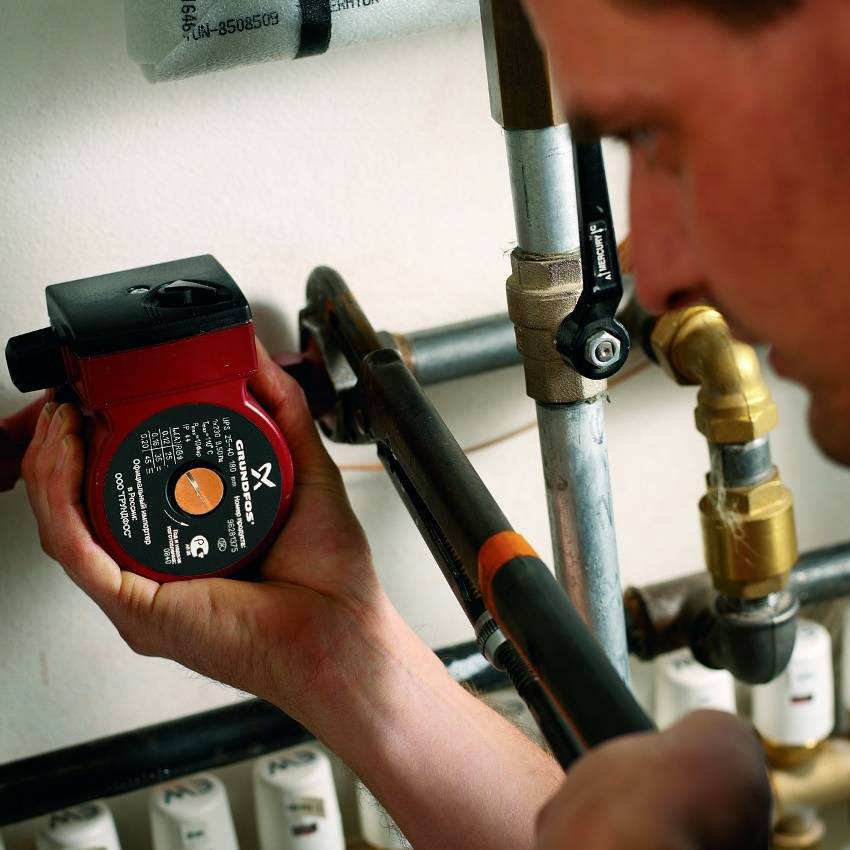

Насос отопления. Устанавливаем правильно

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

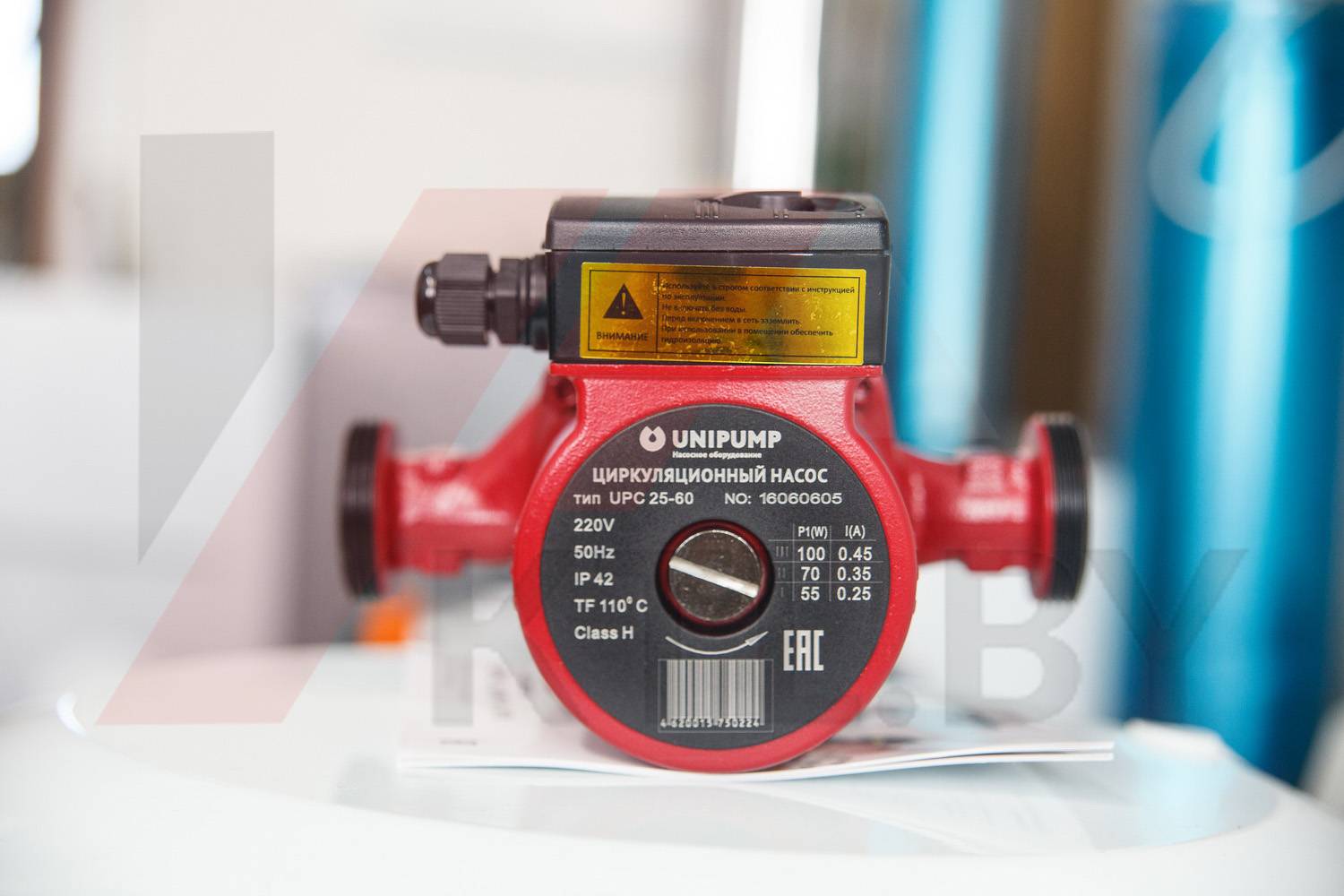

Как выбрать циркуляционный насос

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

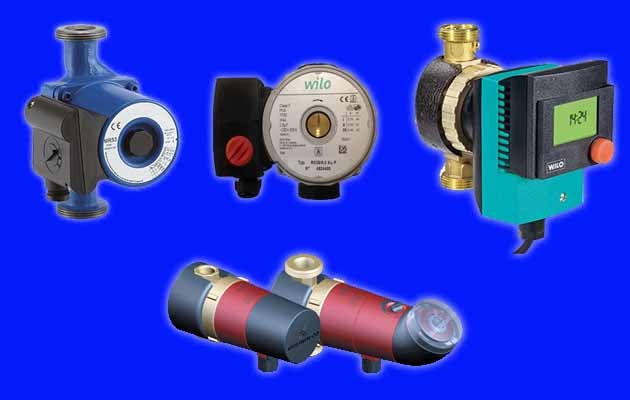

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Способы подбора насоса

Самый правильный путь – сделать полноценный гидравлический расчет и точно определить основные параметры насоса – развиваемый напор и производительность. Именно так проектируется централизованное теплоснабжение многоквартирных домов и промышленных зданий.

Инженерной расчетной методикой владеют далеко не все мастера, занимающиеся монтажом автономных водяных систем, что уж говорить о рядовых домовладельцах. Как можно подобрать циркуляционный насос для отопления более простым способом:

1. В случае замены старого изношенного агрегата приобретается новый с аналогичными параметрами. На первый план выходит цена и качество изделия.
2. Заказать проект домашней отопительной системы инженеру–теплотехнику. Ниже мы поясним преимущества данного варианта.
3. Самому рассчитать потребный напор насоса по упрощенной методике.
4. Поверить многолетней практике наших экспертов и купить аппарат, руководствуясь их советами.

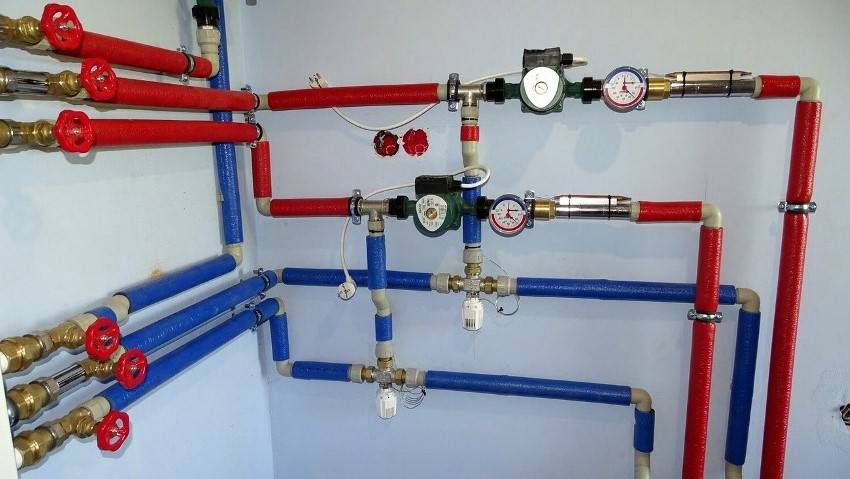

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе к насосам

Заказ инженерных расчетов и разработки схемы стоит денег, но окупится с лихвой. Когда вы монтируете отопление самостоятельно либо нанимаете работников, комплектующие и оборудование приобретается с приличным запасом – на всякий случай. Толковый проектировщик четко обоснует, почему нужно поставить насос небольшой мощности и трубу меньшего диаметра. В результате выйдет экономия на материалах, а в дальнейшем — затратах на электричество.

Разновидности насосов, применяемых в схемах автономного теплоснабжения

Если вы доверяете только цифрам либо захотите проверить монтажников, выбирайте насос отопления по собственным вычислениям, пользуясь приведенной ниже методикой. Не забудьте сверить расчетные характеристики агрегата с рекомендациями экспертов – результат наверняка выйдет аналогичным.

Положительные и отрицательные стороны

В частном секторе, а порой и в городских квартирах, требуется создание принудительной циркуляции для повышения эффективности функционирования обогревательной системы. Циркуляционные насосы уже более двух десятилетий успешно применяются для этих целей. Имеют данные агрегаты свои положительные черты и недостатки.

Из достоинств можно назвать:

• тепло распределяется равномерно по всему помещению. В результате обогрев осуществляется более качественно;
• возможность регулировки системы;
• универсальность: электрические водяные насосы для отопления подходят для любых систем теплоснабжения;
• большой срок эксплуатации. Конечно, при условии, что насос подобран и установлен правильно. Прибор на протяжении нескольких лет может работать исправно. А если даже и случаются поломки, то ремонт отличается простотой и не требует больших финансовых затрат.

На что влияет выбор насоса

От того, насколько правильно вы сможете подобрать насос отопления частного дома, будет зависеть:

Насколько эффективно будет работать система отопления

Насколько велики будут затраты электроэнергии, что особенно важно, если вы используете электрический котел для нагрева теплоносителя. Насколько шумной будет система в процессе ее эксплуатации

Насколько велика будет теплоотдача радиаторов отопления. Насколько велики будут затраты на ремонт и сколько прослужит каждый из компонентов системы отопления дома. Сможете ли вы влиять на работу системы отопления и в каких пределах.

Решение задачи как подобрать насос отопления циркуляционный самостоятельно, относительно сложен и требует знания всех требований к обустройству системы отопления жилого здания и технических параметров каждого из ее элементов. Поэтому рекомендуется доверить решение проблемы профессионалу. Но если вы прислушаетесь к нашим рекомендациям, то сможете значительно сократить количество ошибок, допускаемых непрофессионалами при выборе той или иной модели насосной техники.

Типы циркуляционных насосов

Циркуляционные насосы делятся на два вида:

1. Насос с сухим ротором;
2. Насос с мокрым ротором.

Насос с сухим ротором

«Сухим» насос называют потому, что все трущиеся детали и сам ротор находятся в герметично закрытом корпусе. С водой или любым другим теплоносителем соприкасаются только лопасти, которые и создают поток. Насосы с сухим ротором имеют довольно высокий КПД (коэффициент полезного действия), в зависимости от модели, КПД может достигать 85%. Однако с повышением КПД возрастает и уровень шума. Из-за этого «сухие» насосы нечасто применяются для отопления частных небольших домов и квартир. Такие насосы отлично подойдут для больших объектов, там где есть возможность оборудовать отдельное помещение под котельную, где уровень шума не так важен.

В подобных агрегатах охлаждение мотора происходит за счёт отдачи тепла в окружающую среду ребристой поверхностью и установленным вентилятором на тыльной части механизма.

Насосы с сухим ротором требуют постоянного контроля за элементами двигателя, требуется постоянная смазка трущихся деталей. Устройства такого типа обладают высокой мощностью, эффективностью. Ввиду этого, требуется ежегодная профилактика насоса.

Монтаж сухого насоса происходит с помощью резьбового или фланцевого соединения.

Сухие насосы отличаются по способу установки и делятся на три типа:

Консольный тип.
Двигатель и насос расположены в отдельных корпусах, находящихся на общем основании. Валы соединены муфтой. Такой тип насоса способен перекачивать даже слегка загрязнённую воду. Для устройства насоса консольного типа требуется основание в виде фундамента.

Блочный или моноблочный тип.
Для таких типов насосов устанавливаются асинхронные электродвигатели с воздушным охлаждением. Двигатель находится в одном корпусе с крыльчаткой. Для устройства блочного типа насоса также требуется фундамент.

Вертикального типа.
Входные и выходные патрубки вертикального насоса устанавливаются на одной оси. Такой тип насоса не требует предварительной подготовки перед монтажом.

Преимущества насосов с сухим ротором

• Высокий КПД, который может достигать 85%.
• Из-за высокого коэффициента полезного действия требуются сравнительно небольшие затраты энергии.
• Опять же, по причине высокого КПД «сухие» насосы лучше всего подходят для крупных помещений.

Недостатки насосов с сухим ротором

• Высокий уровень шума.
• Чувствительны к механическому загрязнению энергоносителя, а соответственно требуют частой проверки и обслуживания. Срок эксплуатации около 3 лет.

Насос с мокрым ротором

Для монтажа систем теплоснабжения в частных домах, на даче с автономным теплоснабжением рекомендуется выбирать «мокрый» насос. В данных агрегатах в теплоноситель погружается не только крыльчатка, но и мотор. В насосе с мокрым ротором жидкость выполняет следующие функции:

• Смазка трущихся поверхностей.
• Охлаждение мотора.

Хотя крыльчатка и сам ротор в «мокром» насосе находятся в постоянном контакте с водой (или любым другим теплоносителем), возможность коррозийных повреждений элементов насоса невысока.  Детали качественного насоса изготовлены из устойчивых к коррозии материалов и практически не подвержены действию агрессивных сред. А из-за того, что элементы насоса постоянно охлаждаются и смазываются теплоносителем, увеличивается моторесурс агрегата. Срок службы бытового насоса «мокрого» типа рассчитан приблизительно на 10 лет. Для монтажа агрегата к отопительной системе предусмотрено резьбовое либо фланцевое крепление.

Насосы с «мокрым» ротором различаются способом удаления воздуха из системы отопления:

• Автоматический способ. Насос автоматически, без вмешательства со стороны, стравит воздух из системы отопления. Это очень удобно, если нет возможности обслуживать систему самостоятельно.
• Принудительный (ручной). Для стравливания воздуха из системы, необходимо каждый раз проделывать вручную с помощью специального воздушного винта.

Преимущества насоса с мокрым ротором

• Низкий уровень шума.
• Довольно продолжительный ресурс работы, до 10 лет.
• Не требует постоянного обслуживания.
• Хорошо подходят для частных домовладений и квартир.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

мощность;
предельный температурный уровень;

внутреннее давление, отвечающее за напор

Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;

производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;

объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя

На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах. К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? – здесь больше полезной информации.

Конструкция

Циркуляционный насос – это устройство, которое предназначено для обеспечения принудительного движения теплоносителя по системе и повышения давления в контуре. Современные системы обогрева и ГВС не имели бы таких высоких эксплуатационных характеристик, если бы не существовало насосов. Иногда только насос циркуляционный для системы отопления способен полностью обеспечить ее работоспособность. Помещение обогревается равномернее и гораздо быстрее, нежели при функционировании без насоса. А как сделать правильный выбор насоса, можно узнать из нашей статьи «Подбор насоса для отопления по параметрам и характеристикам»

Данный агрегат представляет собой устройство, которое выполняет всасывающую и нагнетающую функции. Монтируется насос отопления циркуляционный непосредственно в трубопровод сети обогрева.

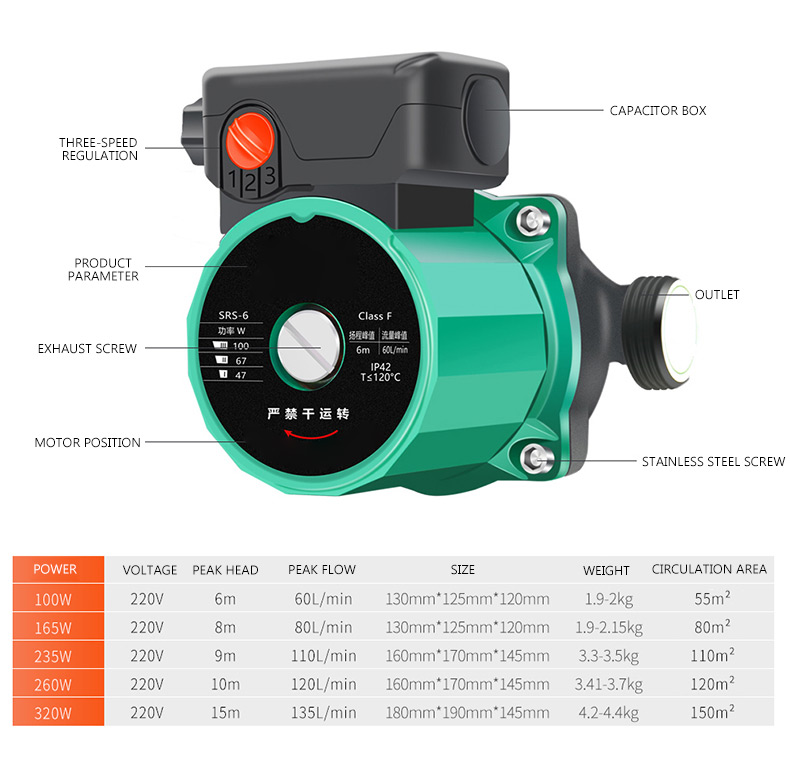

Как правило, конструкция насоса представлена такими элементами:

1. Корпус с присоединительной улиткой, к которой крепятся трубы контура.
2. Электродвигатель с платой управления, клеммами, которые позволяют подсоединять провода электросети.
3. Насосстатор. Расположен на станине в неподвижном положении. Внутри находятся обмотки, используемые для прохождения электрического тока.
4. Ротор с насадкой. Представляет собой вращающуюся часть мотора. Расположен внутри статора. Выполняет функцию передвижения теплоносителя: с одной стороны вода засасывается, а с другой – нагнетается в трубы контура. Чаще всего насос циркуляционный для отопления оснащен одним ротором. Хотя встречаются и варианты с двумя.

Циркуляционные насосы для отопления Grundfos

Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:

• нерегулируемые (серия UPS);
• регулируемые (серия ALPHA).

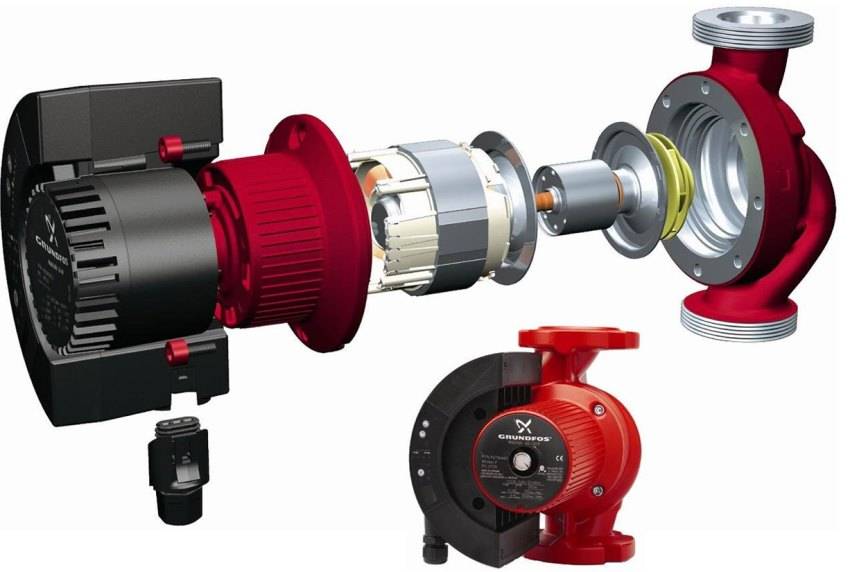

Циркуляционный насос Grundfos в разобранном виде

Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.

Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.

• UPS 25-40/60/80;
• UPS 32-40/60/80.

Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м

Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.

Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.

Статья по теме:

Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики

Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA

Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:

• ALPHA2 L;
• ALPHA2;
• ALPHA3.

ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

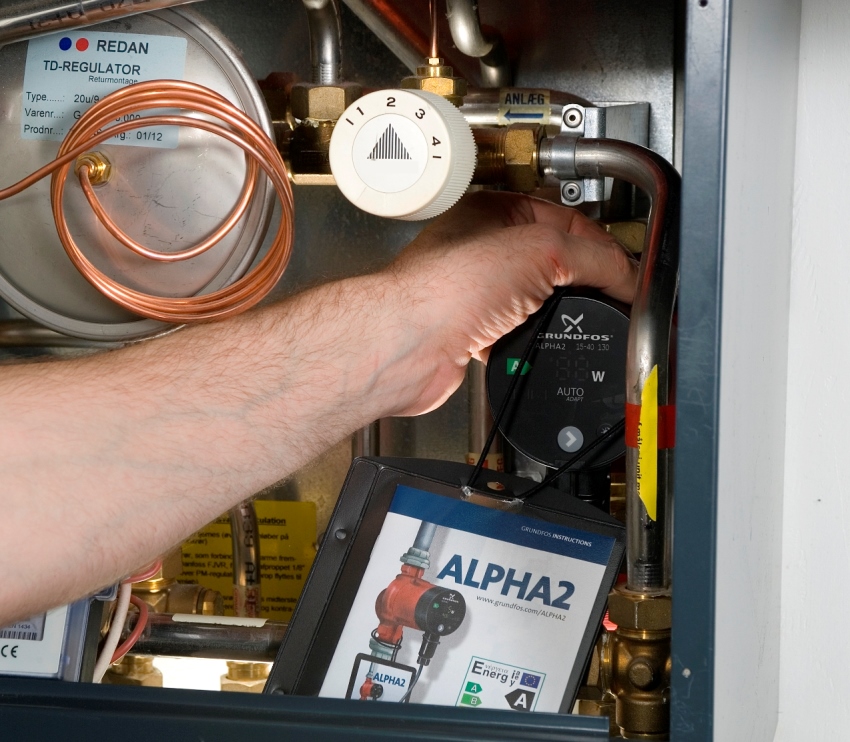

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов

ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.

Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

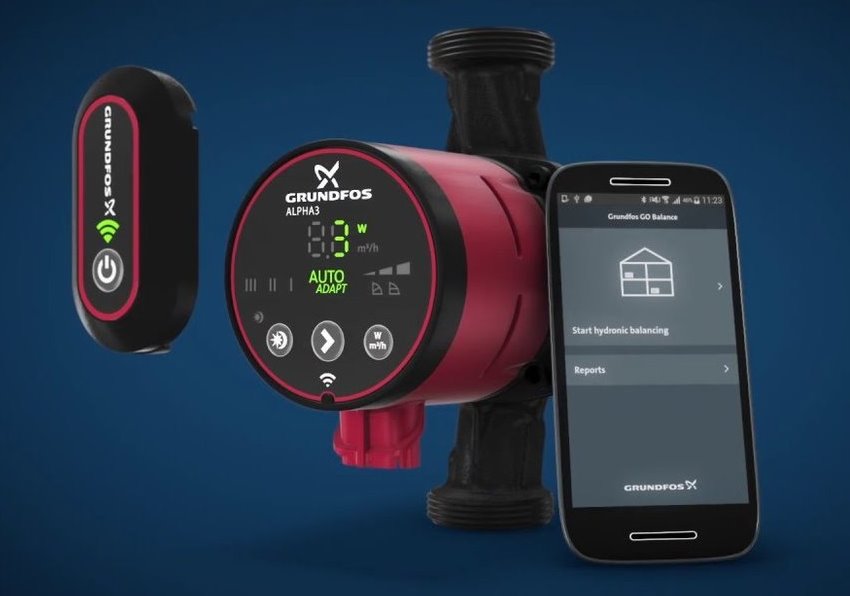

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон

Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).

Лучшие циркуляционные насосы малой мощности

Их назначение – перекачивание небольших объемов воды для поддержания стабильной циркуляции в малообъемных отопительных системах, рециркуляция ГВС. Еще один пример применения – циркуляционный насос для бассейна или большого аквариума. Он прогоняет воду через фильтр, очищая ее от загрязнений. Наши эксперты отобрали для рейтинга две модели, с лучшими отзывами покупателей.

Grundfos Comfort

Грундфос, насос циркуляционный для индивидуального горячего водоснабжения. Всем приходилось сталкиваться с проблемой, когда из горячего крана в ванной течет чуть теплая вода. Какое-то время приходится ждать, когда вода прогреется для нужного градуса. Пользователю достаточно установить циркуляционный насос, и проблема будет решена.

Корпус из латуни не подвергнется коррозии, не снижает качества воды. Монтаж выполняется просто, с использованием переходников и быстроразъемных соединений. Для защиты пользователя от ожогов, предусмотрен теплоизоляционный кожух из вспененного полипропилена. Двигатель вертикальный. Ротор мокрый, с постоянными магнитами. От статора отделен стаканом из нержавеющей стали. Шнур питания снабжен штекером, при необходимости снимается одним движением.

Достоинства:

• Потребляемая мощность 7 Вт;
• Расход 0,5 м3/час;
• Напор 1,4 метра;
• Легкий, полная масса 1,2 кг;
• Гарантия 2 года.

Недостатки:

Работает, даже ночью, расходуя лишнюю электроэнергию.

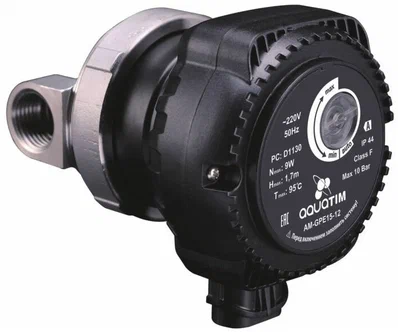

AquaTIM AM-GPE15-12

Циркуляционный насос для ГВС. Производится в Китае. Назначение – рециркуляция Корпус стальной, нержавеющий. Материал крыльчатки и ротора – ферромагнетики. Ротор с постоянными магнитами вместо обмоток. Двигатель вертикального расположения, с частотным регулированием мощности.

Режимов работы два: с постоянной производительностью и автоматический. В первом случае пользователь выбирает и задает постоянную частоту вращения вала, с отбором мощности в интервале от 3 до 9 Вт. В режиме Auto двигатель автоматически настраивается на нужную производительность. Подключение к трубопроводу резьбовое, Ду 15мм. Монтажная длина всего 80 мм. Масса 1,6 кг. Перекачивает чистую воду. Давление на входе от 0,2 до 10 бар, t°C – от 2 до 95.

Достоинства:

• Максимальная мощность 9 Вт;
• Производительность 0,65 м3/час;
• Высота подъема воды 1.7 метров;
• ЧРП экономит до 45% энергии.

Недостатки:

Дорогой.

Циркуляционный насос PUMPMAN TRS25/4

PUMPMAN TRS25/4 – лучший циркуляционный насос. Так что если в планах купить дешевый циркуляционный насос для самого простого контура, то стоит присмотреться к модели TRS25/4. Она работает с жидкостью температурой от 2 до 110°. Максимальный напор – 4 м. Производительность – до 2,5 куб. м/ч. Предусмотрено несколько скоростей. Мощность устанавливается на отметке 40, 60 или 85 Вт. Несмотря на доступный ценник, на материалах не экономили. Вал выполнен из химически инертной керамики, крыльчатка – из стеклоармированного полипропилена. При производстве корпуса циркуляционного насоса использовались сталь и алюминий. Обмотка из 100 % меди. Монтаж возможен как в вертикальном, так и в горизонтальном положении.

Циркуляционный насос PUMPMAN TRS25/4

Достоинства:

• 3 режима мощности
• хороший стабильный напор
• полная комплектация
• универсальная установка

Недостатки:

небольшой гарантийный срок на циркуляционный насос

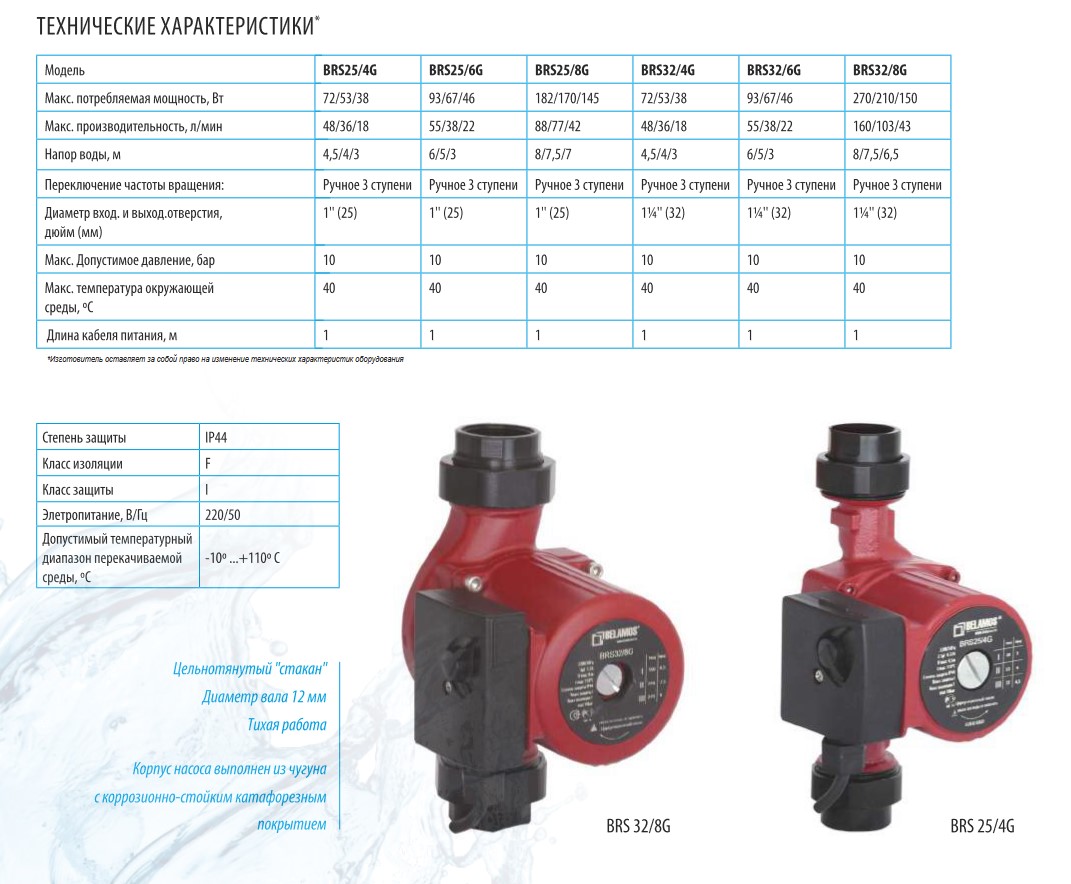

Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.

Как отличить циркуляционные агрегаты от центробежных и других видов насосов:

• по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
• по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
• 2 типоразмера монтажной длиной 130 и 180 мм;
• условный проход патрубков — 15, 20, 25 и 32 мм, присоединение — муфтовое (резьбовое);
• паспортное давление – 0.4, 0.6 и 0.8 Бар.

Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).

Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.

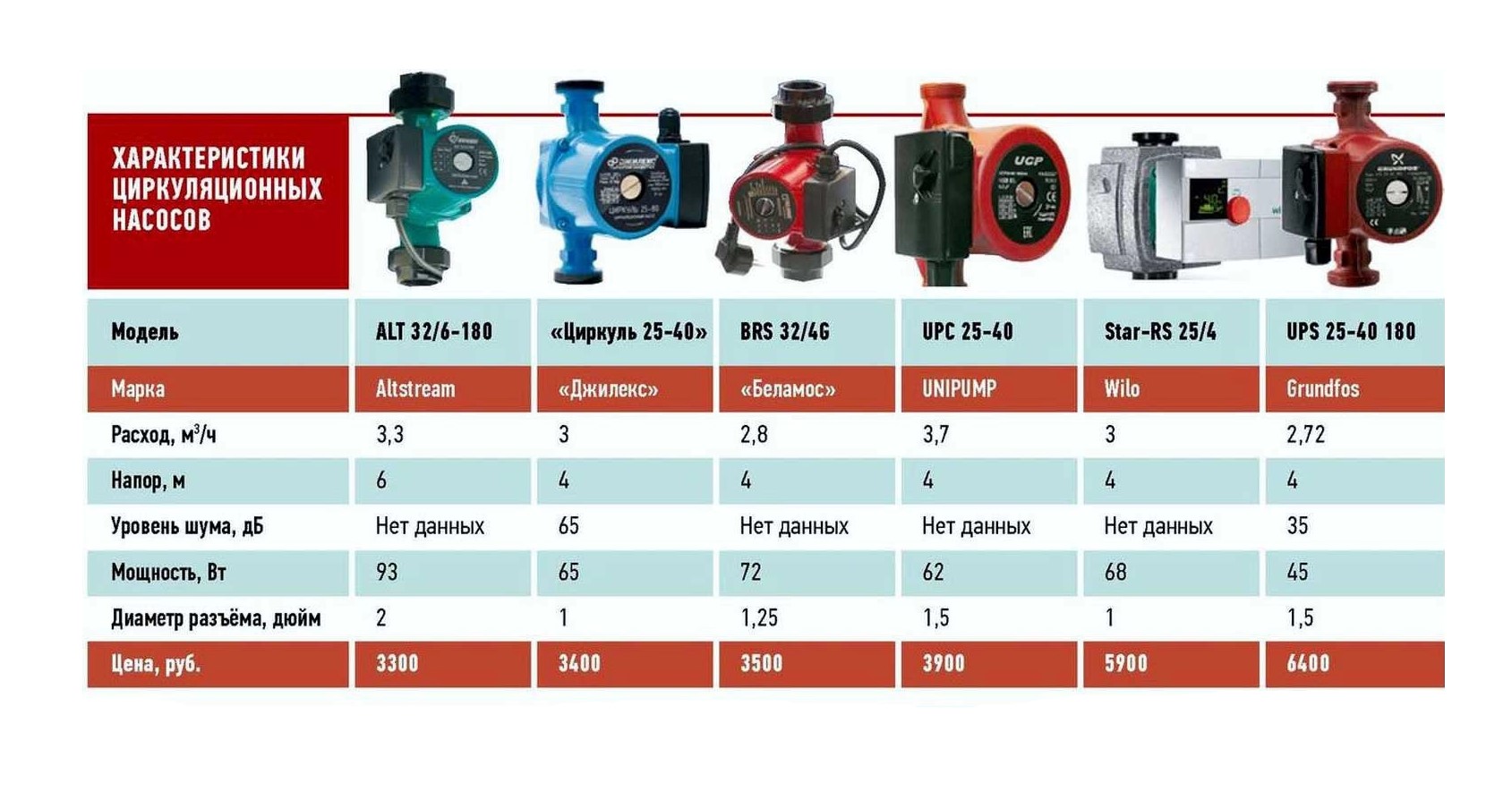

Характеристики первых пяти моделей насосов для теплоснабжения

Производитель	Grundfos	Витязь	Oasis	Grundfos	Grundfos
Модель	UPS 25-40 180	ЦН-25-4	CN 25/4	UPS 25-60 180	ALPHA2 25-60 180
Тип насоса	циркуляционный	циркуляционный	циркуляционный	циркуляционный	циркуляционный
Тип ротора	мокрый	мокрый	мокрый	мокрый	мокрый
Производительность	2,93 куб.м в час	3 куб.м в час	3,6 куб.м в час	4,35 куб.м в час	2,8 куб.м в час
Напор	4 м	4 м	4 м	6 м	6 м
Мощность	45 Вт	72 Вт	72 Вт	60 Вт	34 Вт
Материал корпуса	чугун	чугун	чугун	чугун	чугун
Диаметр резьбы	1 1/2″	1 1/2″	1 1/4″	1 1/2″	1 1/2″
Температура жидкости	от 2 до 110 град.	от -10 до 110 град.	от -10 до 110 град.	от 2 до 110 град.	от 2 до 110 град.
Вес	2,6 кг	3 кг	2,68 кг	2,6 кг	2,1 кг

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

• один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
• использование фитингов увеличивает сопротивление сети на 30%;
• при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

• для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
• соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
• подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

• Автономное отопление из полипропилена
• Расширительный бачок системы отопления
• Какой газовый котел выбрать: гравитационный или циркуляционный?
