Монтаж накладного замка
Не менее знаменитым является накладной замок. Его установка отличается от врезного, но также требуется аккуратность, поэтапность действий и точность в работе.
Набор инструментов стандартный для врезания замков в деревянную дверь.
Данный запирающий механизм устанавливается изнутри комнаты, квартиры или дома.
Итак:
- Первым делом следует сделать разметку от пола вверх, где будет место для установки замочной скважины. Максимальное расстояние – 1 метр;
- Далее, на дрель одевается металлическая коронка требуемого диаметра для цилиндра замка. Сверлится отверстие;
- В это отверстие монтируется цилиндр замка. Обязательно нужно проверить на работоспособность механизм;
Далее, с внутренней стороны двери по сделанным ранее точкам устанавливается весь остальной замочный механизм;
- После установки замка требуется закрепить планку к дверному откосу;
- Для этого следует отметить места, где замок будет закрываться (можно с помощью гуаши);
- Высверлить место для планки и выемку нужной длины под ригели и язычок;
Планка монтируется шурупами, идущими в наборе к замку.
Таким образом, своими руками устанавливаются замки на входные и межкомнатные двери.
Готовый смонтированный накладной замок
На межкомнатные деревянные двери могут устанавливаться более скромные замки, которые монтируются непосредственно в саму ручку.

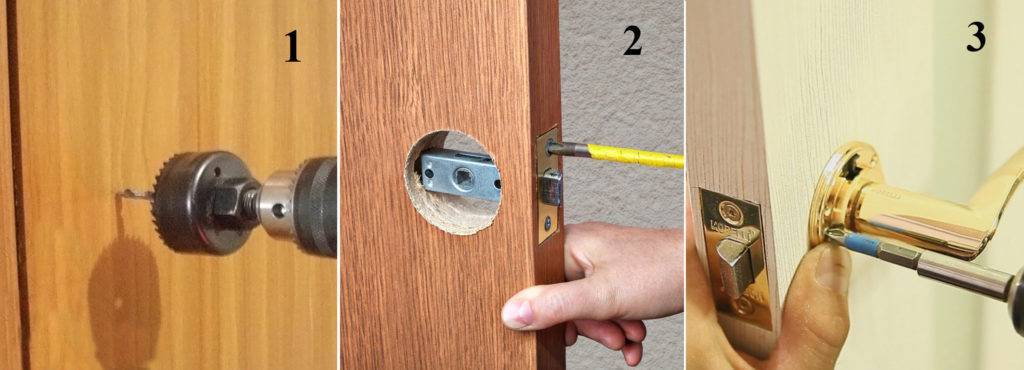

Пошаговая инструкция по установке замка в межкомнатную дверь
После покупки комплекта, подготовки инструментов можно сразу же приступать к работе. Дополнительно рекомендуется изучить требования и рекомендации производителя замка. Непосредственная врезка замка выполняется согласно следующей инструкции:
1. От низа полотна отмеряется 95 см, от края отмеряется 6 см. Точка пересечения отмечается карандашом на самом полотне.
2. Отметка с полотна переносится на центр торцевой части (с помощью угольника).
3. В отмеченной на торце точке с использованием сверла-пера и дрели высверливается отверстие под замочный механизм.
4. На полотне с помощью корончатой фрезы в установленной ранее отметке заготавливается отверстие под ручки.
5. В заготовленное на торце двери отверстие вставляется замочный механизм, по периметру обводится карандашом, удаляется из отверстия.
6. С использованием стамески в торцевой части заготавливается участок под замок (по отмеченному периметру внешней части механизма). Толщина вырубленного участка должна равняться толщине защелки замка (примерно 0,5 см).

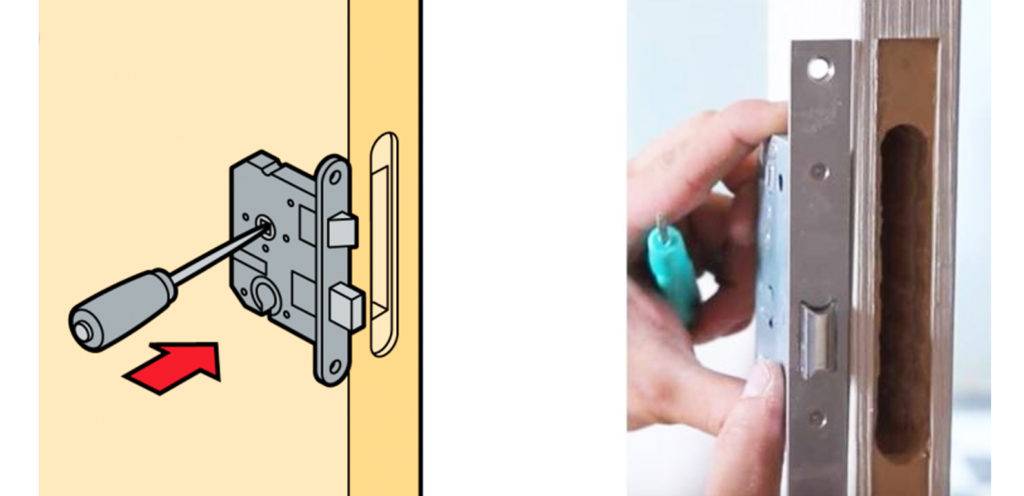

7. Замок устанавливается и фиксируется в заготовленном отверстии с помощью саморезов.
8. Первой устанавливается ручка с винтами. Сначала винты выкручиваются, затем ручка устанавливается в дверь.
9. Со второй части элемента снимается сама ручка и декоративная накладка (с использованием ключа из комплекта). Данная процедура хорошо продемонстрирована в прилагаемой видео инструкции.
10. Вторая часть ручки вставляется в дверь, фиксируется винтами. Устанавливается декоративная накладка, сама ручка. Работа по монтажу полностью завершена.
После выполнения установки исполнителю останется лишь проверить работу элементов и убрать образовавшийся мусор. В будущем потребуется периодически проводить регулировку ручек (раз в 3-4 года) из-за их разбалтывания в результате эксплуатации. Смазывание замка проводится в случае его сильного заедания (попадание пыли, мусора). Разбор механизма и его обработка осуществляется согласно инструкции производителя.
Технология врезки замка-ноба
Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.
Стандартная комплектация замка-ноба
По этой же технологии можно установить замок с односторонней защёлкой.
Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

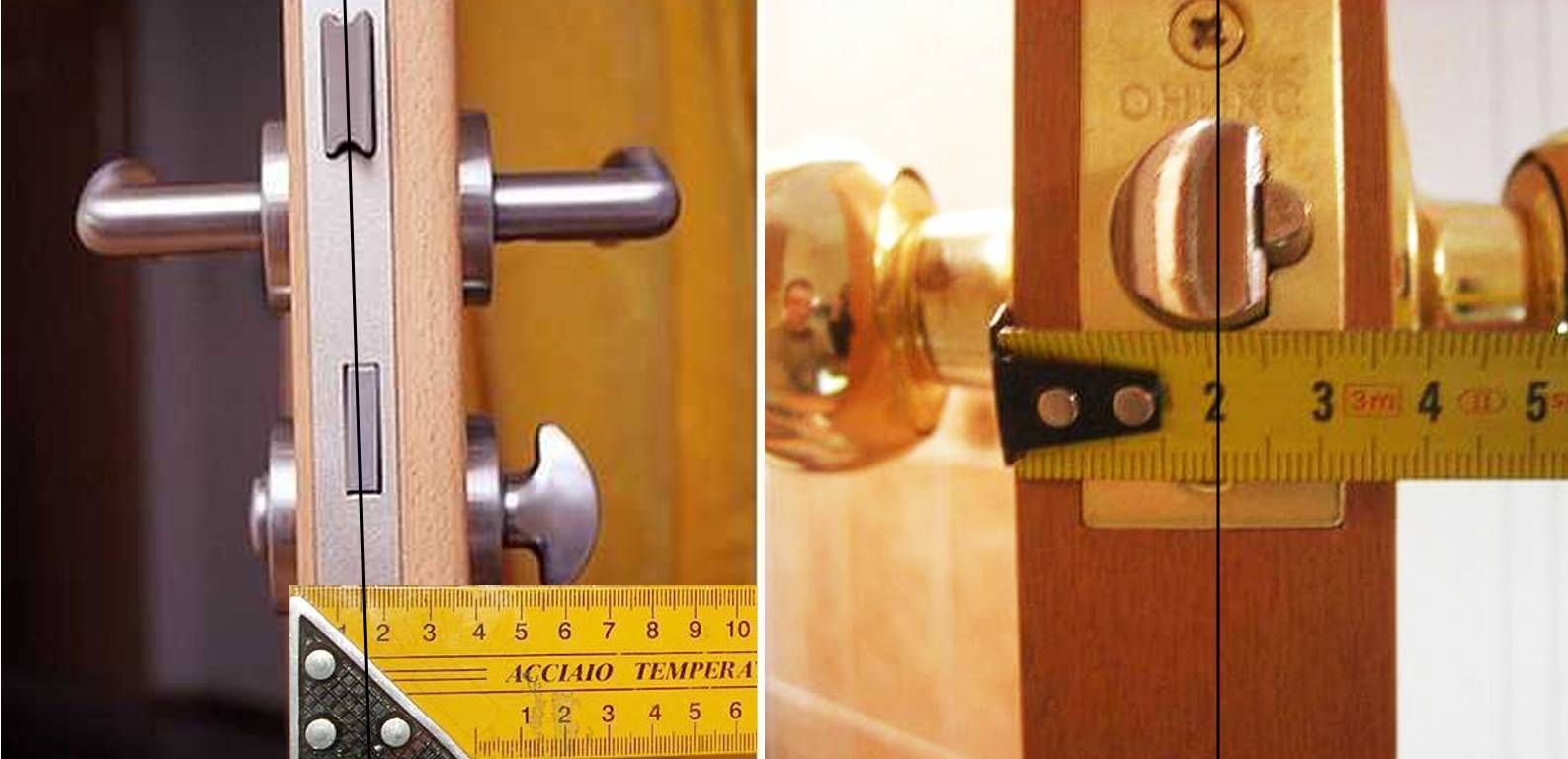

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.
Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.
Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.
Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.
Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

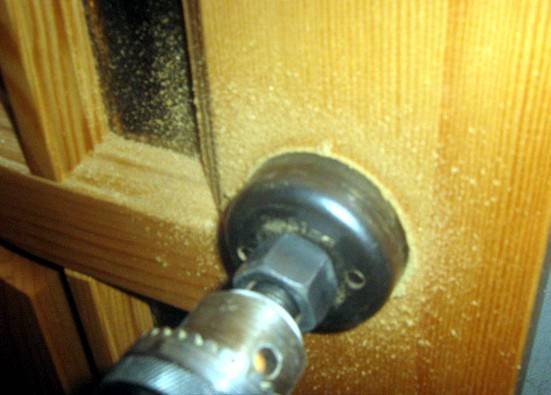

Сверление отверстия с помощью коронки

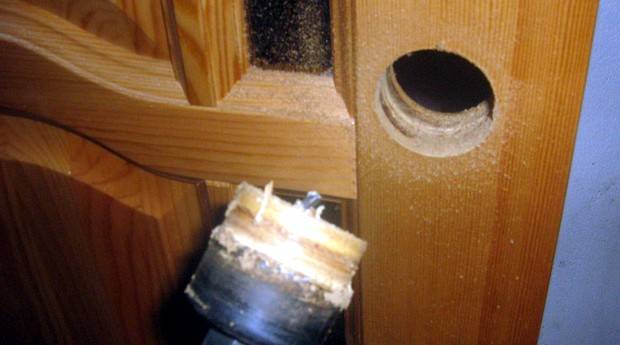

Коронка вынимается вместе с ненужной древесиной
Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.
Торцевое отверстие сверлится на уровне центра первого
Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.
Разметка под выемку для торцевой накладки
Теперь осталось собрать замок.
Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.
Сборка замка
На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.
При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.
Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.
После проверки замок крепится винтами и саморезами
Установка ручки с запорным механизмом
Следует в первую очередь подготовить материалы и инструменты, ведь никому не хочется затягивать монтаж фурнитуры в дверь в связи с необходимостью искать сверло или шурупы нужного диаметра? Итак, подготовим следующий набор: дрель и сверла, среди которых можно использовать перьевое, молоток и стамеску, рулетку, карандаш, отвертку и, собственно, фурнитуру, которая будет устанавливаться.
Как сделать шаблон: облегчаем процесс врезки
Вставить фурнитуру будет легче, если предварительно подготовить шаблон из бумаги. Часто он уже имеется в инструкции к замку. В противном случае его можно сделать самому:
- полоску бумаги прикладывают к торцу двери;
- отмечают на ней по центру точку отверстия для язычка замка;
- чертят две линии вверху и внизу по высоте пластины замка;
- отмечают расстояние по обеим сторонам от центра до опорного винта – квадратного стержня замкового механизма.
Шаблон готов. Его можно приложить к будущей точке выхода язычка и отметить место входа сверла в дверное полотно с одной стороны, перед тем, как врезать фурнитуру.
Если шаблон делать не хочется, можно просто приложить собранный замок к дверному полотну и отметить место входа сверла – это точка фиксации ручки.
Как найти место для ручки
Высверливают отверстие сначала в дверном полотне. Здесь, перед тем как устанавливать фурнитуру, необходимо сделать небольшое отступление и рассказать, какая высота установки ручки наиболее правильная.
Если дверь выполнена из цельного деревянного массива, то ручка и врезанный элемент замка может находиться на любой высоте, удобной для открывания двери жильцами. Если же дверь «канадка», или изготовлена по схожему принципу, то есть, имеет полую или заполненную гофрированным наполнителем внутренность, то следует знать, что в таких дверях каркасные балки расположены на высоте примерно 90 см от пола. В месте расположения балки каркаса и требуется установка дверных ручек, чтобы при эксплуатации они не повредили полотно. Точное место расположения балки каркаса позволит сделать обычное выстукивание костяшками пальцев по дверному полотну.
Делаем отверстие в полотне
Для того чтобы высверлить отверстие, потребуется обычное или перьевое сверло. Во втором случае отверстие будет выглядеть аккуратнее. Как только кончик сверла появится с противоположной стороны полотна, следует перенести дрель и продолжить сверление с другой стороны двери. Это необходимо для того, чтобы в декоративном обшивочном слое полотна не образовались сколы.
В высверленное сквозное отверстие с внешней стороны дверного полотна вставляется часть механизма ручки со стопорным винтом, на который надеваются (если эта часть ручки еще не собрана в упаковке) три кольца запорного механизма, розетка с кольцом и ручка. С другой стороны двери на стержень надевается ручка. Большая часть работы выполнена, осталось только подготовить место для закрывания замкового язычка.
Делаем отверстие в дверной раме
Прежде всего, следует отметить место соприкосновения язычка замка с дверной рамой. Сделать это можно просто прикрыв немного дверь при помощи отметки карандашом. Можно испачкать язычок маслом или графитом и закрыть дверь – отпечаток от соприкосновения элемента фурнитуры с поверхностью рамы будет заметен.
После того как точка будущего входа замка отмечена, в этом месте высверливается ямка. Вокруг нее по площади металлической накладки выдалбливается площадка. Ее глубина должна быть на миллиметр меньше толщины пластины. Теперь этот элемент дверной ручки можно уже накладывать и фиксировать при помощи винтов. На этом операцию по врезке замковой ручки для межкомнатной двери можно считать успешно завершенной и приступать к монтажу замков на входные двери.
Как выдолбить место под «язык»
Установка замка-защелки в межкомнатную дверь начинается с определения контура. Рисуется на двери будущая выемка под замковую часть. То есть, собственно, отверстия куда и будет вмонтировано «сердце» замка.
Ход действий:
- Отмечается нужная высота на торцовой части двери.
- Взять угольник (угловую линейку) и перенести метки карандашом по обеим сторонам двери. Сильно не нажимают, чтобы не остались некрасивые грифельные черточки-выемки.
Замок прикладывают к проведенной лини так, чтобы она оказалась посередине его. Прочерчивают отметку ширины замка, отмечают уровень, где накладка заканчивается.
Перьевое сверло на 0,16 см подготавливается к работе особым образом. Его прикладывают к той части замка, которая будет находится внутри дверного полотна. Изолентой отмечают на сверле место, где заканчивается внутренняя часть замка. Метка позволит остановиться вовремя и не продолбить лишние сантиметры от двери. Особенно этот факт актуален, если дверное полотно с переходами из широкой части в узкую, оснащено в середине стеклом или декоративными элементами.
Далее, последовательно, одно под другим делается несколько отверстий при помощи «пера». Их количество зависит от размеров внутренней части замка (от 4 до 10). Так как перьевое сверло делает круглые дырки в дереве, то неровности придется сглаживать (подрубать) стамеской.
Иногда советуют взять сверло на 1,6 см, вставить его в дрель и туда-сюда пройтись по внутренним неровностям. Это быстрее, но есть риск захватить лишнее и тогда замок в двери будет стоять не плотно. В этом случае придется подкладывать кусок древесины, что уже считается браком в работе.
Замок вставляют «для примерки» плотно прижимают и при помощи саморезов крепят к дверному полотну. Затем простым карандашом обводят накладку. Отворачивают замок, вынимают и по обведенному контуру стамеской или канцелярским ножом чуть углубляют проем на 1-2 мм. Это нужно, чтобы замок не упирался в дверной проем и на толщину декоративной планки ушел вровень с торцом двери. Если этого не сделать, металлическая планка будет «шваркать» туда-сюда по притолоке и испортит ее.
Какой замок лучше выбрать для межкомнатной двери
В межкомнатные двери можно поставить замки нескольких видов. Все зависит от цели, которую преследуют хозяева:
- предостеречься от сквозняка (двери в детскую комнату, гостиную);
- закрыть постоянный доступ, например, в рабочий кабинет;
- ограничить временный доступ (ванная комната, туалет).
Решить поставленные задачи можно с помощью плоских и круглых замков.
Плоские замки представлены:
защелками – могут быть в одном корпусе с ручкой, которая является поворотной и раздельными. В последнем случае запирающее устройство врезается отдельно;
Плоский замок с блокиратором.
запирающими устройствами с ключом и/или блокиратором в виде рычажка или кнопки.
Круглые замки представлены двумя группами запирающих устройств:
- с ручками в виде буквы «Г»;
- сферическими ручками-кнобами.
Замки-защелки
Наиболее простые по конструкции, с низкой ценой, замки-защелки устанавливаются в межкомнатные двери чаще всего. Простая конструкция выполняет простую задачу: предотвращает самопроизвольное открывание дверного полотна.
Такие запирающие устройства могут быть двух видов:
- защелка с ручкой, которая при нажатии выводит язычок из ответной планки. Это самый популярный вариант замка межкомнатной двери;
- защелка с ручкой в разных корпусах. Здесь весь секрет в язычке. Он или роликовый, или фалевый, т.е. скошен с двух сторон, что дает возможность открыть дверь, потянув на себя или толкнув ее, не поворачивая ручки (фиксируется наглухо).
Защелка.
У такого вида запоров есть достаточно много достоинств:
- простая конструкция;
- высокая надежность;
- долговечность;
- легкий ремонт — восстановить работоспособность можно своими руками;
- низкая цена.
Среди минусов:
- характерный шум при открывании/закрывании дверей;
- появление на ответной планке бороздок, портящих внешний вид фурнитуры.
Запоры с ключом
В межкомнатные двери квартир и частных домов замки с ключом устанавливаются редко. В основном это двери, ведущие в кабинет, комнату с дорогими вещами или сейфом, в помещения, куда детям вход воспрещен. А вот в офисах — это частое явление. Главный плюс запоров с ключами — ограничение доступа в комнату нежелательных посетителей.
Защелка с ключом.
Недостатки вытекают из преимуществ: более сложная конструкция, во-первых, стоит соответственно дороже, во-вторых, ломается чаще, в-третьих, сложнее ремонтируется.
Замки с блокираторами
По сложности конструкции замки с блокираторами занимают золотую середину между защелками и запорами с ключами. Устанавливаются там, где есть необходимость на некоторое время закрыться изнутри: ванная комната, туалет, спальня. Представлен в виде защелки с фиксатором, позволяющим заблокировать запорный механизм в положении «закрыто».
Особенность таких механизмов в том, что блокиратор расположен с одной стороны, внутри комнаты, в которую необходимо ограничить доступ членов семьи. Это означает, что попасть в закрытое помещение снаружи без разрешения закрывшегося нельзя.
Защелка с блокиратором.
К достоинствам запорных механизмов с блокиратором можно отнести:
- простую конструкцию запирающего механизма;
- приемлемую стоимость;
- легкий ремонт.
К недостаткам до последнего времени относили необходимость вызова мастера при отсутствии возможности открыть дверь запершимся ребенком или престарелым человеком. Последние модели открываются снаружи шлицевой отверткой — в ручке имеется специальная щель.

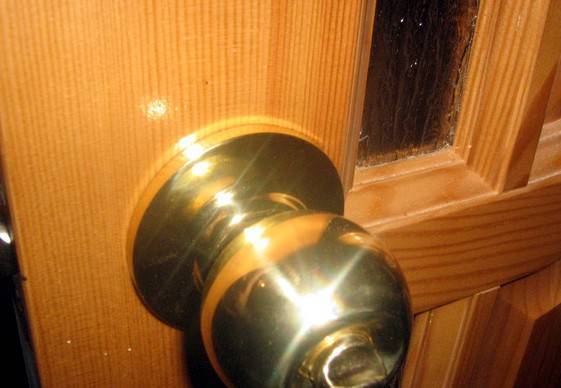

Круглый замок с ручкой-кноб
В англоязычных странах «кноб» — просто круглая ручка. В России — вид замков. Они могут быть в виде защелки, с ключом и/или блокиратором. Опыт использования показал множество минусов, с которых и начнем:
- подходят не всем дверям;
- с первых дней эксплуатации появляется люфт;
- низкий класс секретности (обычно первый, редко второй);
- высокая вероятность блокирования из-за невнимательности хозяев в момент, когда комната пустая;
- часто заклинивают и ломаются;
Замок с ручкой кноб.
- после установки кноба перейти на другой вид замка не получится;
- классический вид продукта эконом-класса со всеми вытекающими последствиями.
А есть ли плюсы? Имеются, но их всего три:
- простая установка и сборка;
- механизм, где все в одном;
- низкая цена, в 2-4 раза, по сравнению с замками с ключом и/или блокиратором.
Магнитные замки
В отличие от входных дверей магнитные замки на межкомнатные двери практически не устанавливаются. Поэтому в работе не будут рассматриваться. Для тех, кому интересен этот вид запорных устройств, советуем посмотреть работу «Электронные замки на входную дверь».
Магнитный замок.
Монтируем «ответную» часть
Речь идет о той части, куда входит «язычок». Находится она на притолоке и монтаж требует определенной точности, чтобы двери не болтались.
Двери прикрываются таким образом, чтобы «язычок» упирался в косяк. При помощи остро отточенного простого карандаша сверху и снизу, отмечаем его положение. Посредством линейки-треугольника проводятся линии.
На двери потребуется отмерить точное расстояние, которое проходит от середины язычка до края двери.
Это расстояние переносится на притолоку, в которую упрется дверное полотно. Берется сверло или «перо» (1,4 см) и на косяке делается отверстие, глубиной чуть больше, чем язычок. Отверстие выравнивается при помощи стамески, ставится ответная планка и проверяется замок. Люфт не должен быть большим.
Как поставить ручки?
Последний этап в установке – формирование отверстий под ручки. Для такой работы потребуется максимальная точность действий, чтобы все выглядело красиво и замок работал хорошо.
В комплекте с дверным замком идут саморезы, но они (как правило) сделаны из мягкого металла, поэтому их сразу лучше заменить на каленые длиной 1 см и диаметром 1,5-2 мм.
Порядок работ:
Замок придется снова вынуть из двери, либо отметки сделать заранее. Поставить (см. фото) замок к боковой поверхности двери, точно совмещая его с пазами. Через прорези карандашом делается отметка, где будет проходить ручка.
Такое действие делают с 2-х сторон двери.
Устанавливается на дрель «коронка» или «перо». По центру отметин на двери устанавливается сверло и делается ровное, круглое отверстие. Обязательно с 2-x сторон, не рекомендуется с одного захода просверливать насквозь, иначе может получится неровно.
На заключительном этапе из отверстий извлекаются все стружки, на место монтируется замковая пластина и крепится саморезами. Берутся ручки, ослабляются прижимные винты, проверяется ход центрального стержня, он не должен заедать, и ручки устанавливаются на место.
Последний штрих – это установка декоративных элементов, если они есть, и прикручивание конструкции саморезами.
Как сделать отверстие в двери для ручки. Установка врезных замков с ручками
Врезные замки с поворотной ручкой и замком в торце полотна двери, специальной конструкции цилиндра замка выпускаются заводами изготовителями более миллиона вариантов замков. Количество таких моделей выпускаются достаточно для металлических и деревянных дверей. Установка своими руками врезные механизмы начинается с тщательной разметки на одной стороне двери схемы монтажных механизмов.
Схема разметки двери для установки дверного замка
При работе приходится использовать стамески разных размеров, периодически затачивая на точильном станке или бруске под определенным углом.
Убедившись, что конструкция замка полностью утоплена, в полотно двери, выполняем, используя дрель сигнальное отверстие тонким сверлом для поворотной ручки, предварительно удалив замок из двери.Проверяем точность отверстия и проводим сверление двери с помощью коронки необходимого размера с двух сторон двери до середины полотна для ручки. После того как установка замка и ручки выполнена необходимо выполнить затяжку всех шурупов. Проверив работоспособность замка не закрывая двери можно приступать к разметки паза для лутка.В дверной коробке напротив замка сделать отметку на коробке для защелки. Открыв полотно двери, выполнить разметку, устроить и закрепить луток с пазом.В случае если разметка лутки выполнена с ошибкой и язычок замка не входит или имеется большой люфт необходимо демонтировать луток произвести смешение паза инструментом стамеска. Накладку лутка и планка замка должны прилегать плотно, но без трения.
Установка защелкивающегося замка
Профессионалы врезку замка на еще не установленной двери производят с удивительной легкостью. Однако для тех, кто решил впервые освоить весь порядок манипуляций по установке защелки, последовательность действий будет такова:
- Подготавливают дверной проем, устанавливая в него коробку для дверей, наличники, доборные составляющие. При этом особенно следят, чтобы очертания дверного проема были строго в форме прямоугольника, что позволит соблюсти одинаковость просветов на притворной стороне двери.
- Выполняют разметку коробки и полотна дверей для приделывания петель.
- По завершении врезки петель проверяют плотность затвора и равнозначность величины просветов.
Если подготовительные работы не вызвали трудностей, то переходят к монтажу непосредственно самой защелки-замка.
Высоту ручки рекомендуют делать на расстоянии 0,96-1 м от нижней дверной границы. Хотя размещение ручки уточняется индивидуально в каждом случае.
Врезку замка в наиболее бюджетных вариантах дверей из МДФ и бруса по периметру выполняют на высоте 1 м от границы снизу. Это обстоятельство продиктовано необходимостью в некоторых случаях выполнения подрезки двери по низу для устройства вентиляционного промежутка или корректировки высоты.
Схема установки защелки в межкомнатную дверь.
Размечают место врезки, используя бумажный шаблон, прилагающийся к монтажному комплекту.
Монтаж замка производят в диапазоне пересечения линий: 0,96-1 м от края снизу и 6-7 см от кромки (на величину заглубления фалевой защелки.
Сквозное отверстие выполняют, закрыв дверь и применяя для этих целей коронку по древесине со сверлом центрирующим.
При помощи перьевого сверла оборудуют отверстие под запорный механизм. Разметку его осуществляют на глаз, соотнося защелку с язычком ручки и торцом дверного полотна.
Вставив механизм ручки в проделанное отверстие, при помощи карандаша отмечают размеры выборки для замочной планки. Используя долото и молоток, заглубляют древесину на требуемую величину. Затем закрепляют ручку посредством саморезов, поставляемых в комплекте.
Внутренние и внешние части кноба соединяют при помощи винтов защиты. Затем монтируют декоративное кольцо на пружинный механизм.
Дверь притворяют и по оставленным от защелки отпечаткам на коробке двери определяют положение планки притвора.
Отмечают место под выборку на коробе двери для защелкового язычка. Выборку производят тем же самым перьевым сверлом, по мере надобности подравнивая долотом.
На месте установки планки притвора по ее очертанию производят выборку, заглубляясь на 2 мм. После этого ее фиксируют саморезами, извлекаемыми из монтажного комплекта к замку.
Убирают остатки стружки, после чего установка считается законченной.
Следует предусмотреть тот факт, что если монтируют кноб или механизм с фалевым механизмом, то на полотно двери установить запорные устройства с отличающейся конструкцией будет невозможно.
Виды замков для межкомнатных дверей
В зависимости от способа врезки, удобства использования и других характеристик различают следующие виды замков:
- Плоские, имеющие прямоугольный остов и язычки, отделенные от защелки замка. Конструкция отличается высокой степенью надежности и оснащена нажимной ручкой (фалевой).
- Круглые замки в цилиндрическом корпусе, защелка с язычком объединены. Ручка может иметь произвольную форму. Произведена врезка стопора и цилиндровой личинки замка в шпиндель.
- Плоские замки уменьшенного размера, оснащенные поворотной ручкой. Защелка отсутствует.
- Круглые, в конструкции которых присутствует специальная ручка-кноб.
Замки можно классифицировать и по другим признакам. Типы запорных механизмов бывают следующие:
- шпингалеты;
- фалевые;
- защелки с фиксатором;
- врезного типа;
- накладные;
- магнитные.
Последний тип запорных устройств не создает резкого звука при закрывании, может монтироваться в любую межкомнатную дверь (даже уже установленную); магнитные замки приобретают все большую востребованность.
Для врезки замка в только что приобретенную дверь необходимо знать толщину полотна и особенности его структуры. Существуют такие виды межкомнатных дверей:
- МДФ шириной 35 мм.
- МДФ шириной 45 мм.
- Деревянная дверь новой конструкции (ширина филенок от 50 мм).
- Деревянная дверь ДВП старой конструкции, имеющая дощатый каркас.
Установку замков в межкомнатные двери можно осуществить самостоятельно, зная особенности конструкции и принцип работы замка.
Плоские
Эта категория замков является максимально дорогостоящей. Они более сложные в установке, но обеспечивают хорошую противовзломную защиту. Они дают дополнительную нагрузку на дверь, в отличие от круглых замков. Плоский запор подойдет к наличной двери.
В дверь из МДФ шириной 35 мм допустимо устанавливать только плоские замки уменьшенного размера. Также в МДФ разрешается врезать лишь те замки, у которых наиболее широкий язычок составляет 15 мм. Торцевая накладка не должна превышать в ширину 24 мм. Это связано с тем, что динамическую нагрузку, создаваемую замком, может принять на себя только рама из дерева, а МДФ является слабым материалом.
Круглые
Этот тип замков является наиболее подходящим для квартиры или жилого дома. Они предусмотрены для врезки в любую дверь. Нажимная ручка используется чаще всего в тех домах, где живут люди с ограниченной подвижностью. Для пользования поворотной ручкой необходимо прилагать больше усилий.
Ручка-кноб отличается своей безопасностью: об нее невозможно пораниться или зацепиться одеждой.
Процесс установки круглых замков с любыми ручками остается неизменным. Механизм замка с цилиндрическим корпусом производится для дверей, толщина которых составляет 35-45 мм. Запоры для габаритных деревянных конструкций не всегда можно найти в продаже в небольших населенных пунктах. Но круглые замки отличаются тем, что их можно адаптировать к какой угодно толщине двери. Для этого необходимо заменить водило защелки, установив более длинное. Оно представляет собой стальную пластину прямоугольной формы 2-3 мм в толщину. На одном из его концов расположено отверстие.
Тумблер выхода защелки необходимо поставить в позицию, которая будет соответствовать материалу, из которого изготовлен дверной косяк. Для дерева это 70 мм, для МДФ — 60. Производство замков для межкомнатных дверей имеет свои особенности: их личинка расположена внутри для удобства запирания двери с внутренней стороны.
Когда дверь открывается в левую сторону, а подходящего замка не было найдено, то защелку и личинку нужно предварительно поменять местами. Для этого понадобится разобрать конструкцию. Для офисных помещений такой вариант не подойдет, потому как такой замок со стороны личинки легко разобрать даже без использования специальных инструментов.
Врезка замка в межкомнатную дверь
Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.
Следующий этап – это подготовка отверстия в дверном полотне:
- рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
- этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
- теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
- внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
- высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
- во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
- вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
- теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
- пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;
- прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;
- как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.

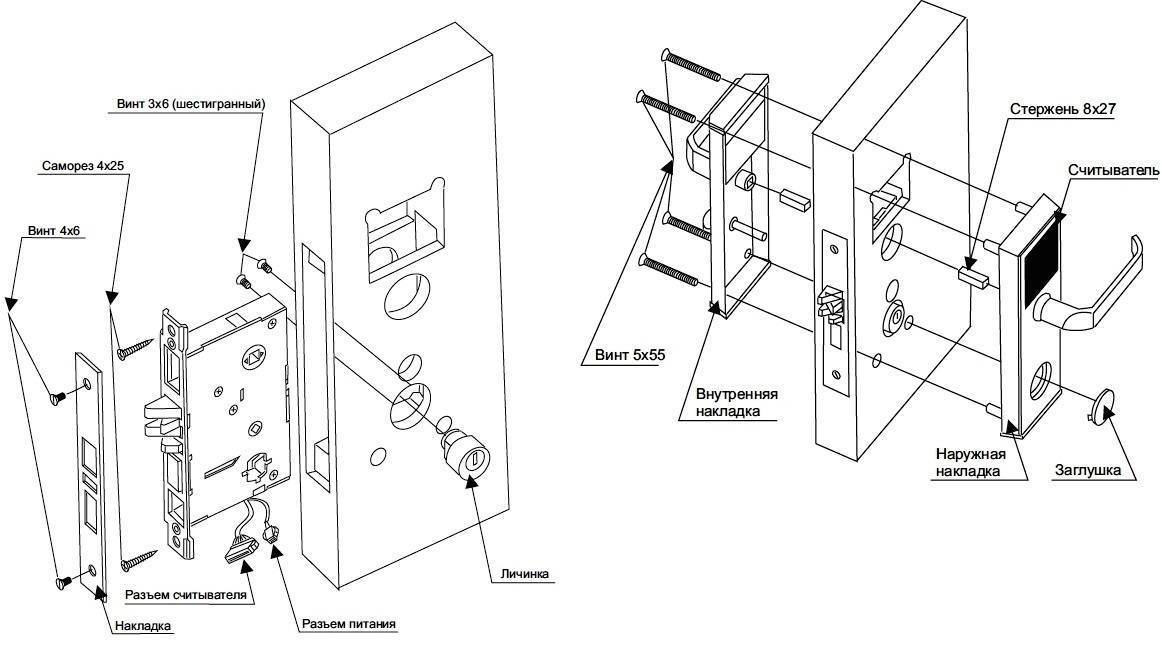

Схема врезки замка поможет вам справиться с задачей быстрее:
