Пошаговое руководство — как правильно вязать арматуру для фундамента из монолитной плиты

Вязка арматуры

Скрепление пересекающихся стержней между собой — кропотливая и трудоёмкая работа. Но её нельзя избежать при армировании конструкций. Для этого используют мягкую вязальную проволоку толщиной от 0,5 до 2,5 мм. Приспособление для работы — крючок арматурщика — каждый специалист подбирает себе сам. Есть небольшой ассортимент заводских моделей, но в подавляющем большинстве случаев крючок изготавливают на месте из прута проволоки Ø 8–12 мм.

Для облегчения труда арматурщика есть развитые формы вязального крючка:

1. Заводской арматурный крючок. Между ручкой и стержнем крюка установлен подшипник.
2. Автоматический крюк. Вращается за счёт пружины в рукояти, соединённой с жалом.
3. Вязальное устройство (пистолет). Операция автоматизирована, пистолет сам поджимает стержни и вяжет проволоку.

При создании каркасов для разных элементов применяют разный шаг вязки. Чем более ответственный участок — тем плотнее будут расположены узлы.

Наименование элемента	Шаг ячейки, мм	Шаг узла, ячеек вдоль х ячеек поперёк
Подбетонка, отмостка	150–250	3 х 3
Лежачая плита, лежачая балка (армопояс)	150–200	2 х 3
Балка фундамента, висячая балка	100–160	каждое пересечение
Висячая плита (перекрытие, балкон)	100–160	2 х 2
Колонна, упорная стенка	100–160	2 х 2
Бортик	120–160	3 х 3
Стена здания	100–160	2 х 2

Арматурные работы часто сопряжены с установкой опалубки, которую часто смазывают маслом для облегчения демонтажа. Внимательно следите за тем, чтобы масло не попадало на стержни — это приведёт к отсутствию сцепления между бетоном и арматурой. Использование сильно окисленной арматуры категорически нежелательно.

Метки: арматура, стена

Схема армирования плиты

Чтобы конструкция была максимально прочной и «не гуляла», армирование фундаментной плиты должно производиться строго по правилам, согласно технологической схеме.

Итак, самые важные моменты:

• В схеме армирования плиты фундамента обязательно должны быть учтены места наибольшей нагрузки. Это так называемые «зоны продавливания». Там располагаются несущие перегородки и колонны. Эти точки должны быть усилены дополнительно.
• Если толщины плиты составляет не более 15см, то достаточно одного слоя арматуры. При большей высоте производится каркасное армирование фундаментной плиты.
• После заливки арматура должна быть утоплена в бетон на глубину не менее чем 3см с каждой из сторон. Это необходимо, чтобы защитить ее от процессов коррозии и дальнейшего разрушения.

Перед началом работ в обязательном порядке надо подготовить чертеж армирующей конструкции с учетом всех параметров нагрузки.

Там, где не требуется особого усиления, размер ячеек арматуры делают постоянным. Расстояние между прутьями обычно составляет от 20 до 40см. Если речь идет о кирпичном здании, то промежуток между прутами должен быть не больше 20см. Если возводится легкий каркасный дом, то расстояние может быть увеличено.

Обычно армирование плиты производится двумя рядами. Вертикально ряды скрепляются между собой стержнями.

На торцах плиты армирование производится с помощью П-образных хомутов. Длина такого хомута должна быть больше толщины основания из бетона, как минимум, в два раза. Вязка арматуры монолитной плиты производится на обоих уровнях – верхнем и нижнем.

Точки максимальной нагрузки

В зонах расположения несущих элементов шаг армирования уменьшается. В этом случае прутья начинают укладывать в два раза чаще.

Армирование монолитной плиты фундамента осуществляется в комплексе с совместной обвязкой с каркасами монолитных стен. В связи с этим, заливая бетон, обязательно оставляют торчащими снаружи металлические стержни. Затем их загибают и используют для привязки к каркасной основе здания.

Рекомендуемый тип арматуры

Для армирования фундаментной плиты используется стальная арматура класса А400. Это прутья с серповидными насечками на поверхности, напоминающими «елочку». Применять изделия более низкого класса в данном случае не рекомендуется.

Связка каркаса

Прутья в составе армирующей конструкции можно соединять между собой двумя способами. Их можно сварить либо связать.

Итак, как вязать арматуру для монолитной плиты:

Для связки применяется проволока, диаметр которой составляет 2-3мм.

Прутья обматывают руками или применяя специальное оборудование для обмотки металлических прутков.

Перед укладкой рассчитайте глубину расположения нижнего слоя с учетом того, что бетонная заливка над верхним уровнем арматуры должна быть не меньше 2см.

Если металлические прутки короче общей длины, то нахлест в местах стыков должен превышать диаметр прута не менее чем в 40 раз. К примеру, если диаметр прутьев 1см, то длина нахлеста не должна быть менее 40см.

В целом укладка производится в следующем порядке:

• Нижний уровень конструкции устанавливается на подпорках.
• Крепятся поперечные прутья.
• Собирается верх арматуры. Верхний ряд привязывается к вертикальным стержням.

Расчет монолитного армированного фундамента для дома вы можете посмотреть здесь

Способы вязки арматуры для монолитной плиты

В монолитной плите фундамента при эксплуатации наблюдаются сжимающие и растягивающие усилия. Если с первыми бетон легко справляется самостоятельно, то для компенсации растяжения необходимо использовать арматуру. Этот конструкционный материал повышает прочность растяжения плитного основания в 10 раз.

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

• стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
• прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
• арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

Общий порядок действий предусматривает выполнение следующих операций:

1. Определение потребности в арматуре.
2. Приобретение материала в необходимом количестве.
3. Нарезка арматурных заготовок.
4. Изготовление подставок.
5. Монтаж продольных стержней нижнего яруса.
6. Закрепление поперечных прутков на нижней сетке.
7. Установка арматурных стоек.
8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

• обеспечение минимальной величины защитного слоя;
• размещение радиусных накладок в угловых участках;
• соблюдение постоянного шага при укладке арматуры;
• соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
• обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Этот процесс можно разделить на два этапа:

Выкапывания котлована

Этому нужно уделить особое внимание. Прежде всего, нужно правильно провести расчет его периметра

Для того, чтобы все было сделано по стандарту, нужно иметь представление о размерах всего дома и об общем весе конструкции. Размеры можно узнать из готового чертежа, а вес рассчитать с помощью строительного справочника. От общих данных будет зависеть глубина заложения. Также следует учитывать особенности почвы, глубину промерзания, наличие пучинистых и твердых слоев почвы.
Создание металлического каркаса из арматуры нужного диаметра непосредственно в котловане или рядом с ним. Об этом будет рассказано ниже.

Если проект дома и плиты рассчитывается проектировщиками, а бетон поставляется с завода, то на долю строителей перепадает самая ответственная работа – вязка арматуры монолитной плиты фундамента и перекрытия и заливка. Именно качество исполнения закладывает прочность и долговечность конструкции.

Привычным шагом для распределения арматуры под монолитную плиту составляет 150х150 мм или 200х200 мм, однако могут быть отступления от этих размеров в зависимости от требований проектной документации.

Вязку арматуры можно выполнять по всем пересечениям, однако достаточно выполнить ее в шахматном порядке со смещением в разных плоскостях и только по периметру в каждом пересечении.

Как правильно вязать арматуру для монолитной плиты – общие сведения

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Виды арматуры для железобетонных конструкций

Существует несколько видов арматуры для железобетона. Отличий много, при этом каждый из типов имеет определенные области применения и ограничения. Основные виды изделий:

• горячекатаный профиль из стали;
• холоднотянутая проволока;
• упрочненная арматура после термической обработки;
• изделия с добавками редких металлов, придающими пруткам особые свойства.

Профиль может иметь различную форму и площадь сечения, его свойства зависят от сорта стали. Принято обозначать цифрами предел текучести металла (условную границу усилий, при которых начинается необратимая деформация), возможность использования сварки при формировании каркаса (С) и коррозионную стойкость (К). В большинстве современных сооружений среднего и крупного масштаба используется технология вязки арматуры, поэтому производители ограничивают выпуск изделий с индексом С.

Маркировка и профиль

Для частного строительства пригодны виды арматуры А240, А400 и А500С. При работах на фундаменте частного дома продолжают использовать сварные соединения прутков. Для повышения качества схватывания бетона с металлом используется профильный пруток, на поверхности которого имеются кольцевые, серповидные и смешанные выступы. Благодаря такому решению достигается минимальная подвижность сетки внутри отвердевшей конструкции.

Сварная и антикоррозийная арматура

В проектном строительстве часто возникают ситуации, когда отдельные участки арматуры оказываются в полостях, поэтому на уровне проектирования и создания технологической карты учитывается необходимость использования прутков с индексом К. Бетон от производителя промышленного масштаба при соблюдении технологии заливки образует прочную, единую с прутами конструкцию, прочностные характеристики которой исключают возникновение трещин при нагрузках на растяжение и перекручивание.

Добавки в металл

При производстве арматурной стали в нее добавляется углерод, титан, магний, молибден, цирконий и хром. Каждая из добавок задает определенные изменения свойств металла, но следует помнить, что прочная и надежная в эксплуатации углеродистая сталь в местах сварки быстро утрачивает эти характеристики.

Выбор арматуры

Для того, чтобы каркас был максимально эффективным и функциональным, необходимо правильно выбрать и рассчитать диаметр и общую длину арматуры. Чаще всего используют материал следующих типов:

• гладкие прутья (А240). Применяют для придания конструкции формы, из нее делают хомуты и распорки, для армирования не используют;
• рифленые (А300, А400). Используют непосредственно для армирования.

Расчет диаметра

Прежде всего необходимо рассчитать оптимальный для данной конструкции диаметр прутка. Минимальный размер диаметра рассчитывают по следующему алгоритму:

1. Вычисляют сечение плиты, умножив ее длину на высоту. Например, имеем плиту длиной 5 м и высотой 0,4 м, получаем 5*0,4=2 м².
2. Рассчитывают площадь прутьев в одном ряду. Зная длину плиты и шаг между прутьями, рассчитывают минимальный диаметр стержня.

Расчет выглядит таким образом:

1. Имеем плиту длиной 6 м и высотой 0,3 м. Площадь поперечного сечения равна 1,8 м².
2. Общая площадь всей арматуры 1,8*0,3%=0,0048 м², т. е. 48 см².
3. Площадь в одном направлении — не менее 24 см² (48/2=24).
4. Далее обращаемся к справочникам, где указаны площади прутьев разных диаметров, где и подбираем подходящее значение диаметра арматуры.

Общая площадь сечения арматуры — не менее 0,3% поперечной площади фундамента. Диаметр прутьев выбирают так:

• при длине плиты от 3 м — 10 мм;
• при большей длине плиты — 12-24 мм;
• диаметр гладких вертикальных стержней — от 6 мм.

Расчет количества

Общую длину арматуры вычисляют таким образом:

1. Допустим, размеры плиты — 5х7 м, шаг между прутьями — 30 см. Получается 5/0,3=16,6. То есть необходимо 16 прутьев длиной по 7 м. Это продольные элементы армирования.
2. Поперечные прутья имеют длину 5 м, а их количество — 7/0,3=23,3=23 шт. Итого получается 16 прутьев по 7 м и 23 стержня. по 5 м, то есть 16*7+23*5=112+115=227 м. Это длина арматуры, необходимой на одну решетку. Если их две, 227*2=452 м, если 3 яруса, 227*3=681 м.
3. Кроме того, между двумя ярусами арматуры устанавливают своеобразные фиксаторы-распорки, представляющие собой П-образные элементы, нижние части ножек которого загнуты в разные стороны. Высота ножек до загибов равна расстоянию между ярусами каркаса.
4. К полученному результату прибавляют 10% длины, это запас на стыки.

Аналогично рассчитывают длину гладких прутьев, из которых выполняют П-образные распорки. Ширина шляпки равна расстоянию между ярусами каркаса, длина ножек — двум высотам плиты. То есть для плиты высотой 40 см, толщина каркаса составит 30 см. Распорка выглядит следующим образом: ножки по 60 см, поперечный элемент — 30 см, итого, (0,6*2)+0,3=1,5 м. На один каркас размером 5х7 м достаточно 30-36 распорок, то есть 35*1,5=52,5 м прута на пауки-распорки.

Если у нас 16 продольных прутьев и 23 поперечных, получается (16+23)*2=78 шт. То есть понадобятся 78 прутьев по 1,1 м, 78*1,1=86 м гладкого прута.

Этапы строительства армированной фундаментной плиты

Устройство плиты фундамента – процесс достаточно сложный, поскольку вся конструкция отвечает за крепость всего сооружения в дальнейшем. Как сделать армирование плиты фундамента качественно, разберем по пунктам.

Итак, весь процесс можно разделить на следующие этапы:

1. Устройство котлована (при заглубленной конструкции плиты);
2. Укладка и утрамбовка подсыпки из песка;
3. Укладка и утрамбовка подсыпки из гравия;
4. Заливка тонкого слоя бетона;
5. Устройство гидроизоляционного слоя;
6. Установка армирующих сеток;
7. Установка опалубки;
8. Заливка основной плиты;
9. Верхняя гидроизоляция плиты.

• Устройство котлована требуется только в том случае, если фундамент углублен, или проектируется создание цокольного этажа. Небольшое заглубление плиты также добавляет конструкции прочность. Однако необходимость такого способа напрямую зависит от внешних факторов и индивидуальных пожеланий.
• Укладка и утрамбовка подсыпки из песка и гравия необходима для подготовки основания фундамента. Такой подход позволяет избежать неблагоприятного воздействия грунтовых вод и деформации конструкции. Оба слоя должны быть не просто засыпаны, а качественно утрамбованы. Это придаст сооружению дополнительную крепость.
• Заливка тонкого слоя бетона необходима для качественного обустройства гидроизоляционного слоя. Данный слой бетона может быть толщиной около 10 см.
• Устройство гидроизоляционного слоя, как было указано выше, напрямую зависит от наличия грунтовых вод. Однако, какой бы способ не был выбран, стоит подходить к этому этапу очень серьезно, поскольку наличие влаги в фундаменте может привести к необратимым разрушениям, даже самой качественной конструкции.
• Установка армирующих сеток – это наиболее важный этап во всем строительстве фундамента. Именно от качества этой работы зависит крепость сооружения.

Здесь стоит правильно рассчитывать размер ячейки в армирующей сетке, поскольку, чем больше масштаб строительства, тем мельче должны быть ячейки. Определившись с частотой укладки прута, можно приступать к созданию самих решеток.

Прутья между собой можно сваривать или связывать проволокой, но здесь необходимо учитывать класс арматуры. Если арматура имеет класс с маркировкой С, то ее вполне можно сваривать, если же нет, то лучше связывать, поскольку свойства металла других классов теряются при термическом вмешательстве

Также стоит обратить внимание на качество арматуры, она должна быть чистой – без следов грязи и пыли, поскольку наличие загрязнений существенно ухудшает сцепку металла с бетонной массой

Рассмотренный выше вариант описывает армирование монолитной плиты фундамента, однако, существует и другой способ устройства фундамента при помощи армирования плит. Этот способ подразумевает создание фундамента частями и называется ленточным.

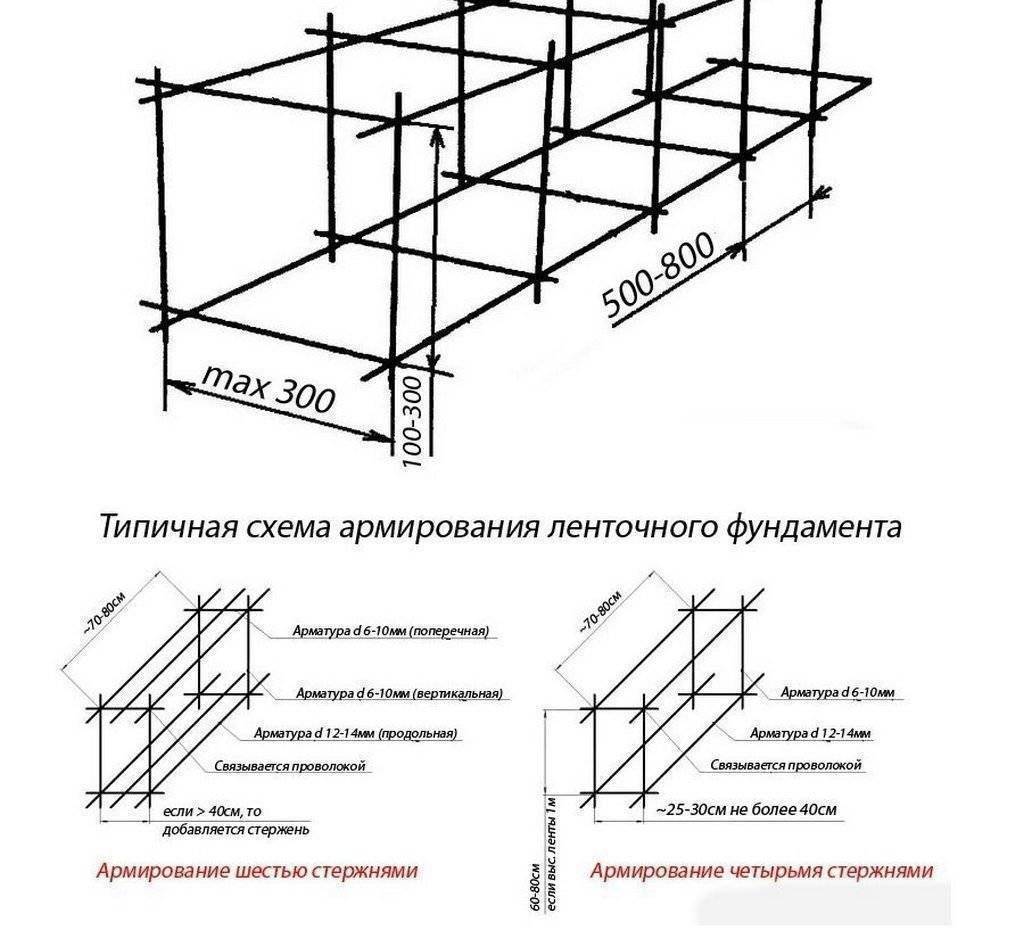

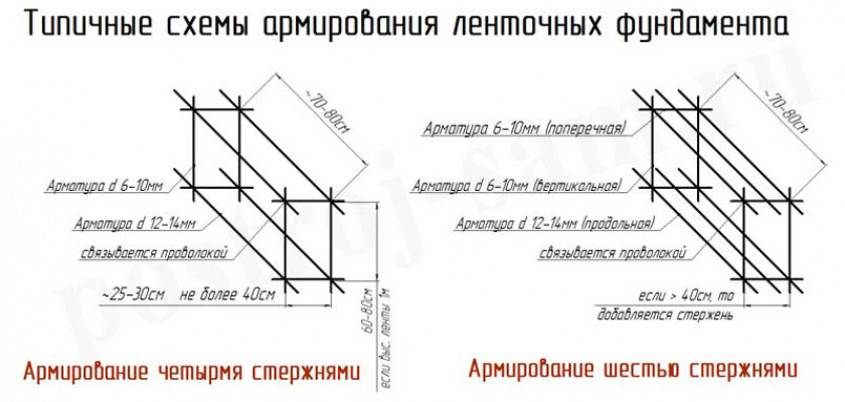

Армирование плиты ленточного фундамента производится при помощи отдельных секций армирующих сеток. Однако заливать их лучше разом, чтобы получить монолитный бетон.

Установка опалубки может производиться как до установки армирующего материала, так и после

Главным требованием к этому этапу является хорошее прилегание элементов опалубки друг к другу, поскольку через имеющиеся трещины может происходить вытекание бетонного молока, которое важно для связки бетона. Устанавливать опалубку необходимо очень качественно, чтобы избежать смещения ее частей и деформации фундаментной плиты

Заливка фундаментной плиты должна производиться только после того, как все детали армирующей сетки и опалубки качественно закреплены

Этот процесс очень важен, поскольку от него зависит качество монолита. Всю заливку, даже если площадь достаточно большая, стоит производить непрерывно, иначе есть риск получения слоеной плиты, что сильно скажется на качестве. Перерыв в заливке более одного часа способен негативно повлиять на состояние плиты. Верхняя гидроизоляция плиты является завершающим этапом в строительстве армированных фундаментных плит. Этот этап гарантирует изоляцию от влаги уже не фундамента, а непосредственно здания.

Выбор материала для армирования

В строительстве применяется арматура трех типов:

• А 240 – с гладкой поверхностью. Ей выполняется армирование в вертикальных плоскостях. На усиление монолитных плит не используется;
• А 300 – диаметр равен десяти – двенадцати миллиметрам. На прутах имеются насечки в виде колец;
• А 400 – стрежни с серпообразным профилем. Рабочий диаметр увеличен, отлично подходит для армирования толстых фундаментных плит.

До выполнения армирования следует определить оптимальное сечение металлических прутьев. Арматурная сетка составляется из пары слоев, элементы ее располагаются под прямыми углами по направлению друг к другу. Низ и верх соединены хомутами.

Уточнив толщину бетона, можно определить диаметр арматуры, проходящей в одном направлении. Он должен достигать 0,3 % от всей площади плиты.

Если одна сторона фундаментной основы меньше трех метров, достаточно использовать десятимиллиметровую арматуру. Более толстые плиты укрепляются прутьями сечением двенадцать миллиметров. Максимальный процент армирования для крупных плит достигает четырех сантиметров.

Грамотное армирование монолитной ж/б плиты

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

Технологические особенности армирования

Вся армирующая система ленточного фундамента представляет собой каркас из продольных, поперечных и вертикальных стержней, который непрерывным поясом охватывает весь периметр сооружения. Для обеспечения единой конструкции все стержни жестко соединяются между собой при пересечении.

В продольном направлении обеспечивается непрерывность армировка за счет соединения элементов. Как правильно армировать, читайте дальше.

Продольная укладка

Арматура, уложенная в горизонтальной плоскости, воспринимает растягивающие нагрузки. Продольные стержни укладываются рядами. Количество их определяется высотой фундамента – 1 слой при высоте до 20 см, 2 слоя – при большей высоте.

Для высокого основания может быть предусмотрено несколько рядов, при этом расстояние между ними не должно быть более 40 см. Диаметр стержней выбирается исходя из ширины бетонной ленты и длины стены.

Так при длине стены до 3 м суммарное сечение всех стержней в ряду должно составлять более 0,1% ширины ленты, причем диаметр одного стержня выбирается не менее 10 мм. Если длина стены превышает 3 м, то общее сечение подчиняется аналогичному требованию, но диаметр одного стержня должен превышать 12 мм.

Не следует применять арматуру диаметром более 35 мм. В разных рядах могут использоваться элементы различного размера, но наиболее толстые стержни укладываются в нижнем ряду.

Поперечная укладка

Между продольно уложенной арматурой укладываются перпендикулярно поперечные прутья. Они позволяют перераспределять нагрузку на все элементы одного ряда и работать его, как единое целое.

Расчет размеров этих связок не производится, т.к. они считаются вспомогательными деталями. Диаметр их обычно выбирается в пределах 6-10 мм. Шаг установки должен быть не более 20 диаметров продольной арматуры.

Вертикальная укладка

Арматура в вертикальном положении или хомуты воспринимают на себя сжимающие нагрузки, а также связывают ряды продольного армирования в единый каркас. Диаметр стержней выбирается с учетом высоты фундамента.

При высоте ленты до 75 см можно использовать арматуру диаметром 6 мм и более, а при большей высоте – не менее 8 мм, при этом диаметр стержней должен составлять не менее ¼ диаметра продольной арматуры. Как правило, для поперечного и вертикального армирования выбираются элементы одинакового размера.

Формирование углов и примыканий

Армирующие стержни должны составлять единую систему по всему периметру, а потому они связываются между собой дополнительными хомутами. Наиболее сложными участками считаются углы фундамента и места примыкания оснований внутренних стен.

Угловое соединение можно обеспечить несколькими способами:

1. Соединение внахлест («лапкой»). Концы стержней одного направления изгибаются на 90 градусов. Эти отогнутые «лапки» привязываются к прямым стержням другого направления. Наружные арматуры соединяются между собой, а внутренние – крепятся к внешним. Длина «лапок» составляет 45-55 диаметров стержней.
2. Использование Г-образных хомутов. Внешние стержни соединяются путем наложения такого элемента, а внутренние – привязываются к внешним арматурам. Для надежности концы основных стержней также изгибаются под прямым углом. Длина «лапки» хомута составляет не менее 50 диаметров основной арматуры.
3. Применение П-образных хомутов. Концы основных стержней соединяются двумя хомутами, причем они располагаются перпендикулярно. В месте пересечения хомутов устанавливаются дополнительные вертикальные и поперечные связки.
4. Тупой угол. Концы наружных стержней изгибаются под нужным углом и связываются внахлест. Внутренние прутья присоединяются к внешней арматуре. Длина нахлеста – не менее 45 диаметров стержней.

В месте примыкания внутренних стен к основной ленте фундамента осуществляется соединение продольных арматур аналогично угловой увязке. При соединении внахлест изгибаются под прямым углом концы примыкающей арматуры. «Лапки» привязываются к наружному стержню основной армировки. Кроме того могут использоваться Г-образные и П-образные хомуты.

Особенности вязки и заливки

Обустроив песчаную подушку, закрыв ее гидроизоляционным материалом, на его поверхности раскладывают продольные пруты, отступив 10 см от отмеченного края основания. После завершения продольной раскладки поверх прутов укладывают поперечные стержни, строго соблюдая величину шага и контролируя размер создаваемых ячеек.

Вязать арматуру нужно стальной проволокой, воспользовавшись специальным приспособлением или делая это вручную. Завершив вязку можно приступать к установке специальных подпоров, обеспечивающих нужное расстояние между слоем гидроизоляции и первой сеткой каркаса. Теперь гнут гладкие арматурные пруты, придавая им сначала форму литеры «П», а потом свободные концы загибают, в разном направлении.

Таким образом, при создании упора нагрузка на подпорку будет распределяться равномерно.

Расстояние между вертикальными подпорками не превышает 50 см, а для дополнительной жесткости и неподвижности каркаса его оснащают так называемыми ребрами жесткости. Это арматурные пруты, внедренные в грунт по всему периметру основания и в его середине, чтобы обеспечить сопротивляемость вспучиванию.

Приступая к заливке плотного фундамента, стоит позаботиться о том, чтобы все необходимые работы были выполнены в один день. Прерывать процесс заливки категорически запрещено. Одновременно с заливкой осуществляют и трамбовку, добиваясь протекания раствора под нижнюю сетку каркаса. Между порциями заливки может быть временной интервал, не превышающий 2 часов.

Составляющие каркаса не должны возвышаться над поверхностью монолитной плиты. Подробно изучить порядок выполнения работ по армированию плитного фундамента можно изучить, посмотрев видео:

Плитный фундамент – самое прочное, качественное и надежное основание, которое обустраивают как для небольших загородных домиков, так и для многоэтажных зданий. Для получения качественного фундамента необходимо дать бетону набрать прочность. Этот процесс длится не менее 40 дней, полное высыхание наступает спустя 30 дней после завершения процесса заливки бетона

В эти дни важно защитить свежесозданную плиту от высоких температур, повышенной влажности или морозов
