Как пользоваться лазерным уровнем: общие принципы и способы применения

Разметка горизонтального уровня

Для расчерчивания помещения лучше всего применять строительные карандаши, они имеют толстые сердечники и оставляют чёткие линии на стене.

Для отбивки горизонтальных линий на стене, необходимо использовать гидроуровень (специальный шланговый уровень), который представлен на рисунке выше. Колбы уровня, наполненного полностью водой, разносят по углам и, совмещая уровень воды в каждой колбе на одинаковой отметке, нужно отметить в соответствующих точках на стене. Таким образом можно очень точно отметить точки на одном и том же уровне. Если провести через две точки, отмеченные таким образом, линию, то получим идеально горизонтальную линию с наклоном в ноль градусов. Для использования данного уровня потребуется помощник, который поможет держать второй конец уровня. Такой способ отметки уровней очень полезен для разметки всей квартиры, так как таким способом можно отмечать точки в разных комнатах, для построения потолков и полов в одном уровне.

Отбивка

Для отбивки линий по точкам, отмеченным при помощи водяного уровня, необходим малярный шнур, показанный на следующем фото:

Такие шнуры есть в продаже в огромном количестве и разного вида, но принцип действия у них один. Шнур наматывается на шпулю. При шпуле в месте подачи шнура имеется красящий элемент, который наполняется специальным тонером для окрашивания шнура. Шнур вытягивают на нужную длину между точками, прижимают к ним, натягивая. Затем в месте, ближе к середине длины, шнур оттягивается как тетива лука и отпускается для удара шнуром о поверхность стены. В результате биения шнура о поверхность стены, тонер с шнура отбивается на стене, таким образом получают прямую линию.

Для разметки горизонтальных и вертикальный линий небольшой длины, применяют линейки с пузырьковыми уровнями. Он показан на рисунке:

Такие линейки изготавливают разной длины. Линии, которые отмечают линейками с уровнем не рекомендуем делать больше длины линейки, чтобы не получить в итоге ломаную линию и в крайних точках не получить разнобой уровней. По линейке проводят линии графитовым карандашом. Для проверки пузырькового уровня необходимо установить линейку на приблизительно горизонтальную поверхность пузырьковым уровнем вверх, отметить положение пузырька и развернуть линейке на 180 градусов, опять отметить положения пузырька. Пузырёк должен показывать зеркально. Если при проверке на втором этапе пузырёк показывает не зеркальное отражение, значит уровень не исправен. В исправном состоянии, когда пузырёк стоит чётко по центру, линейка ориентирована горизонтально.

Разметка вертикальных линий

Отметка точек для построения вертикальных линий происходит при помощи отвеса. На следующем фото показан отвес с автонамоткой шнура.

Отвес отпускается почти до уровня пола, а второй конец приставляется к потолку как можно ближе к стене, но отвес должен свободно болтаться. Когда отвес полностью успокоится, можно по шнуру отметить крайние точки и отбить вертикальную линию при помощи малярного шнура. Для правильного построения вертикали, нужно использовать только отвес, так как сила тяготения всегда действует в одну сторону, в то время как любой уровень вторичного действия имеет погрешность.

Современные мерительные средства используют возможности лазера. Существенно упрощают работу по разметке комнаты лазерные приборы, которые сразу светят лазерной линией на стену в горизонтальном и вертикальном направлении, светят вертикальным, горизонтальным и под определённым углом лучом. Хорошие лазерные приборы имеют высокую стоимость и могут быть доступны не каждому, дешёвые же использовать не стоит, так как их юстировка базируется на тех же пузырьковых уровнях и они имеют большую погрешность.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Устройства призменного типа выдают одновременно горизонтальную и вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

• угол сканирования;
• скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

• Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
• Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
• Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
• Развернуть устройство на 90° и повторить операцию для всех стен.

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Подробнее о приборе

Нивелир может быть устроен по-разному, все зависит от его разновидности:

1. Построители осей. Они представлены одним вариантом – статический аппарат. Его также называют указкой.
2. Построители прямых линий. Подобные приборы встречаются в двух исполнениях: статические (кросслайнер) и ротационные (многопризменный построитель).

Устройство для определения маяков на поверхности стен может работать от батареек, аккумулятора, что определяется конструкцией. А дополнительно в комплект входит штатив/подставка. Это приспособление упрощает процесс выравнивания различных поверхностей (горизонтальных, вертикальных в зависимости от модели).

Смотрим видео:Различные виды нивелиров и их особенности

Как устанавливается лазерный уровень

Чтобы правильно пользоваться лазерным уровнем, его необходимо разместить по горизонту. В наиболее дешевых моделях для позиционирования используются регулируемые ножки. Для контроля положения корпуса применяются привычные всем строителям колбы с пузырьком воздуха внутри.

Проблема такого способа правильной установки одна: процесс очень медленный и должен повторятся при перемещении прибора. Кроме этого, если хочется выровнять потолок, придумать схему стабильного крепления приспособления очень сложно. Поэтому способ позиционирования винтами по пузырьковому уровню считается крайне устаревшим. Современные лазерные приборы используют другие опции.

Самовыравнивание

Функция самовыравнивания по горизонтали очень удобна. Прибор достаточно установить на штативе и нажать клавишу автонастройки. Если отклонение позиции не превышает 5 градусов, уровень будет готов к работе через считанные секунды.

В случае, если автоматически компенсировать угол наклона не удается, прибор подает звуковой сигнал. Чтобы этого не произошло, рекомендуется выполнить черновую настройку положения при помощи регулировки ножек штатива, проверяя правильность установки строительным пузырьковым прибором.

Компенсация отклонений

Во время эксплуатации штатив с лазерным уровнем легко случайно задеть, качнуть подвешенный для выравнивания потолка прибор. Чтобы луч не смещался, не начал плясать, в современных приборах предусмотрена система стабилизации. В ней используется один из вариантов исполнения:

• электронный, работающий на датчиках положения и электромагнитных отклонителях блока излучателя;
• демпферный, действующий на принципе магнитной индукции, использующий схему выравнивания-успокоения.

Демпферы обоих типов в хороших лазерных уровнях в некоторых моделях разрешается отключать. Это может понадобиться для построения наклонной плоскости. Например, для отделки лестничных пролетов или формирования сложных дизайнерских решений в оформлении. Для таких работ пригодится регулируемый штатив с индикатором или шкалой поворота установленного на нем лазерного устройства.

Гидроуровень

Этот уровень представляет собой конструкцию, состоящую из:

• Резиновой трубки;
• Двух контейнеров на обоих концах изделия.

В работе с таким устройством необходимо действовать в паре и пошагово. Как правило, такой метод является максимально часто применимым, как среди опытных строителей и ремонтников, так и среди новичков.

Пошаговые действия при вопросе о том, как вывести уровень пола:

1. Сначала необходимо налить жидкость в резиновую прозрачную трубочку, обычно наливают воду.

   Заполнена трубка должна быть настолько, насколько планируется поднять уровень пола;

2. Затем один из участников ремонтных работ поднимает свой конец трубочки до необходимой высоты и там, где останавливается вода ставит отметку на поверхности стены;
3. Как определить уровень пола станет понятным, когда второй участник ремонтных перевоплощений поднесет трубочку к другому концу помещения. Необходимо выждать пару секунд, чтобы жидкость полноценно выровнялась в сосуде. После этого также поставить отметки на том уровне, где остановилась вода в трубочке;
4. Такие же манипуляции можно выполнить и со всеми остальными сторонами стены;
5. После отметок можно несколько опустить уровень, если он оказался слишком высоким. Для этого понадобится специальный измеритель. Необходимо в таком случае с обеих сторон снизить уровень отметки на одинаковое количество сантиметров, чтобы напольное покрытие не получилось слишком высоким.

Советы по работе с гидроуровнем

• Вода не движется по трубке гидроуровня. В этом случае следует промыть инструмент, возможно, там какие-то застоявшиеся соринки, ввиду которых жидкость не перемещается по сосуду. Также можно продуть гидроуровень, чтобы из него вышли излишние предметы, мешающие нормальному функционированию прибора.
• Вода не на одном уровне. Такая неприятность может появиться вследствие образования воздушных пузырьков. От них можно избавиться постучав по трубке гидроуровня или же заново набрав воду под большим давлением.

Лазерный уровень (Нивелирный уровень)

Сложностей в вопросе о том, как пользоваться лазерным уровнем для выравнивания пола, возникнуть не должно. Процесс использования такого метода для определения высоты поверхности очень прост.

В комплект к данному оборудованию входит:

• Установка, излучающая лазерные лучи;
• Штатив(насадка);
• Подставка, благодаря которой можно варьировать высоту нахождения прибора.

Поняв схему, как проверить уровень пола лазерным уровнем, процесс работы займет совсем не много времени и данную функцию есть возможность выполнить даже одиночно.

Пошаговая инструкция как отбить уровень пола лазерным уровнем:

1. В первую очередь необходимо осуществить установку устройства. В зависимости от стоимости, а следственно, и качества, инструмента, процесс установки может быть разным. В бюджетных моделях изделия оборудование необходимо будет направлять на каждую стену по очереди. В нивелирных лазерных установках, освещение лазерных чертежей припадает на всю площадь помещения;
2. Вторым шагом является чертеж на стене выведенной лазером линии. Данную функцию можно осуществить с помощью специального обивочного шнура или же с помощью линейки и карандаша.
3. После этого можно приступать к процессу выравнивания поверхности напольного покрытия.

Возможные сложности с нивелиром

Определяя уровень пола с лазерной (нивелирной) установкой, ошибиться крайне сложно. Тем не менее, погрешности возможны в случае:

• Если неровно выставлены грани лазерных направлений;
• Если при перенесении границ на поверхность стены мастер или хозяин квартиры дома неправильно нанес пунктиры;
• Если уровень выставлен слишком низко или высоко.

При выборе любого из вариантов измерения уровня поверхности пола, результат будет точным.

Единственное, чем отличаются два этих прибора для замеров, это уровнем сложности в использовании:

• Лазерная установка очень легка в использовании и с ней выполнение работ сводится к минимальным действиям со стороны работника. Но стоимость данного прибора достаточно высока от 5000 до 20000 российских рублей.
• Гидроуровень также позволяет четко определить высоту поверхности. Этот прибор требует больших усилий со стороны участников в ремонте. А вот сделать данную установку можно даже самостоятельно, из подручных средств, которые всегда можно найти в кладовой комнате или в гараже.

Тщательно изучив все детали и нюансы использования измерителей уровня поверхности пола, можно полноценно и идеально осуществить процесс выравнивания нижней части помещения.

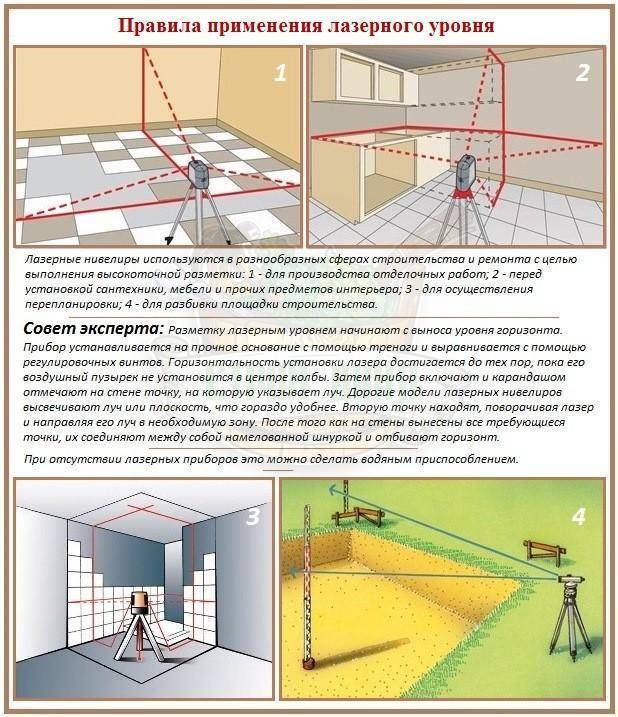

Как применять лазерный уровень

Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.

Штукатурка

Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.

Проверка уровня стены производится следующим образом:

• построитель линий или плоскости располагается на стене;
• при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
• размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.

Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.

Плитка

Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.

Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.

Обои и отделочные панели

Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:

• уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
• расположить элемент отделки или полосы обоев строго вертикально.

Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.

Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.

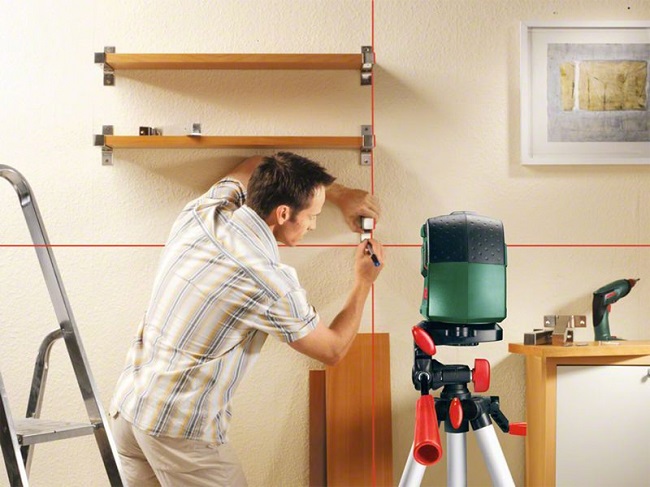

Мебель

Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.

Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.

Перепланировка

С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.

Полы

При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.

1. Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
2. Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.

Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.

В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.

Классификация лазерных уровней

В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:

Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд. Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам. Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома. Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.

Если вдруг Вы еще не знали, то советуем прочитать о том, как пользоваться вольтметром.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

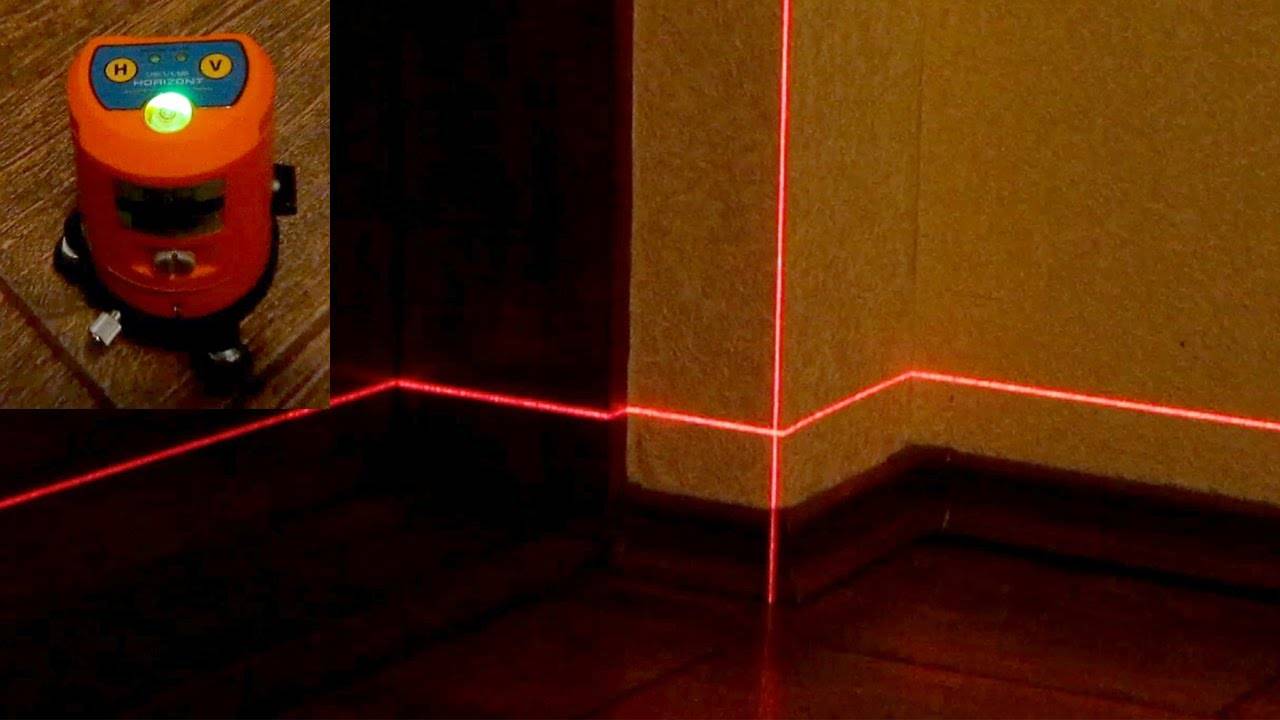

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

• штатив или ровное прочное основание для установки инструмента;
• помещение с расстоянием между двумя стенами напротив около 5 метров.

Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме. Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В)

Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В)

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.
