Подключение диммера своими руками

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера,  а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади  помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза,  а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Достоинства и недостатки регуляторов для светодиодных ламп

Диммеры, как и любое техническое устройство, имеют свои достоинства и недостатки. Самые основные плюсы и минусы мы перечислили в этой таблице.

Достоинства	Недостатки
Создание комфортного освещения в любое время суток.	Высокая стоимость, особенно моделей с возможностью программирования и дистанционным управлением.
Снижение энергозатрат.	Невозможность использования с галогенными и люминесцентными лампами из-за оснащения последних, системой компенсации.
Продление срока эксплуатации ламп.	В случае неправильного подбора вариатора возможны неполадки, и даже разрушение осветительного прибора.
Прекрасно вписываются практически в любой дизайн помещения.	Бюджетные модели диммеры могут создавать электромагнитные помехи, оказывающие негативное влияние на работу радиотехнических устройств.
Легкость монтажа.	Чувствительность к высоким температурам окружающей среды (возможен перегрев устройства).
Возможность совмещения с системой «Умный дом».	При уменьшении минимальной нагрузки наблюдается гудение ламп и выход вариатора из строя.
Создание эффекта присутствия хозяев в помещении.	Низкий КПД при переводе светорегуляторов в «ночной» режим.
Помощь в зонировании помещения.	Требуется усилитель мощности для увеличения максимальной нагрузки.
Создание интересных визуальных эффектов при помощи изменения степени освещенности.

Такой диммер подойдет практически под любой интерьер

Решив установить у себя светорегуляторы, неважно, дома или в офисе, не стоит экономить на этих устройствах и лучше всего воспользоваться услугами специалиста, который помет подобрать оптимальную комбинацию диммера и светодиодных ламп. В таком случае можно избежать неприятных «сюрпризов»

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов; величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора; диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

1

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Рекомендуем

Светодиодная лампочка горит при выключенном выключателеПочему перегорают лампочки в люстреКак подключить светильники на подвесном потолке схема

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Как подключить диммер

В общем случае диммер подключается подобно обычному выключателю, но есть условие: регулятор должен включаться только в разрыв фазы (выключатели можно устанавливать как в фазу, так и в «нуль»).

Принципиальная схема подключения диммера

Подключение диммеров выполняется подобно выключателям. Оба этих элемента монтируются последовательно с нагрузкой. Диммер можно смело ставить на место обычного выключателя. Для этого надо отключить сетевое питание, отсоединить провода от клемм старого выключателя, а на его место установить светорегулятор. Эта операция упрощается еще и тем, что установочные размеры диммеров соответствуют габаритам простых выключателей.

Принципиальная схема подключения диммера

Подключая диммер в электросети, помните: он должен включаться в разрыв фазового (L), а не нулевого (N) провода.

Схема с выключателем

Такие схемы чрезвычайно удобны: они позволяют управлять интенсивностью освещения из любого места квартиры. В спальне. Например, диммер целесообразно устанавливать рядом с кроватью — в таком случае пользователю не придется покидать теплую постель, чтобы уменьшить или увеличить силу света.

Схема подключения диммера с выключателем

Такую схему уместно применять в системах «умный дом». Эффективное управление светом позволяет выделять отдельные зоны помещения или детали интерьера. Простой выключатель устанавливают возле межкомнатной двери. Им пользуются при входе и выходе из комнаты — когда нужно включить или выключить свет.

Схема установки с двумя светорегуляторами

При необходимости можно обеспечить регулировку силы света с двух точек. в таком случае устанавливают два светорегулятора, а их первые и вторые клеммы соединяют между собой. К третьей клемме любого из диммеров подводят фазовый провод.

Схема подключения с двумя диммерами

Провод на нагрузку идет от третьей клеммы оставшегося светорегулятора. В результате таких манипуляций из распределительной коробки каждого из диммеров должно выходить по три провода.

Включение диммера с двумя проходными выключателями

Принцип действия данной схемы заключается в следующем: один выключатель устанавливается на входе в помещение, второй — на другом конце лестницы или коридора. В этом случае светорегулятор монтируется между выключателем и нагрузкой в фазовый провод.

Схема подключения диммера с двумя проходными выключателями

Между проходными выключателями диммер устанавливать нельзя.

Обратите внимание: если диммер в этой схеме выключен, ни один из проходных выключателей работать не будет

Подключение диммера к светодиодным лентам и лампам

Если к светодиодной ленте подключить светорегулятор, появится возможность изменять яркость ее свечения. Выбирают диммер по суммарной мощности светодиодных лент.

При реализации данной схемы с одноцветными лентами с диммером соединяют блок питания. Выводы светорегулятора подключают к самой нагрузке, соблюдая при этом полярность тока.

В случае применения светодиодных лент, имеющих каналы RGB, диммер тоже подключают к блоку питания, а его выводы — к контроллеру сигналов.

Мощность светорегулятора в любом из вышеописанных случаев должна на 20–30% превышать расчетную мощность потребления лент.

Обратите внимание: для работы со светодиодными лампами и лентами выпускаются специальные диммеры

Принцип работы устройства

Состоит из каналов, которые объединены в корпусе (их число варьируется от 1 до 24). Конструкция бывает различной:

• настенная (аналог стационарных выключателей), от 12 до 24 каналов (на 1 канал допустимая нагрузка – 1-3 кВт);
• рэковая (монтируется в рэковую стойку), состоит из 12 каналов (нагрузка – 2-5 кВт);
• подвесная (располагается возле источников освещения), 4 канала (1-3 кВт).

Все электронные диммеры в качестве основного элемента имеют в своём конструктивном исполнении ключ, который управляется:

• полупроводниковыми транзисторными;
• симисторными;
• тиристорными приборами.

Двунаправленный тиристор отсекает у синусоидальной волны переменного тока передний либо задний фронт, за счёт чего уменьшается напряжение, питающее светильник.

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

• меняют проводку или убеждаются в пригодности старых кабелей;
• если нет отдельного автомата в электрощитке, устанавливают его;
• подготавливают место для монтажа;
• выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая — выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Устройство и принцип работы

Внешне диммеры напоминают обычные выключатели, но позволяют регулировать уровень яркости. Рассмотрим разные схемы исполнения и их особенности.

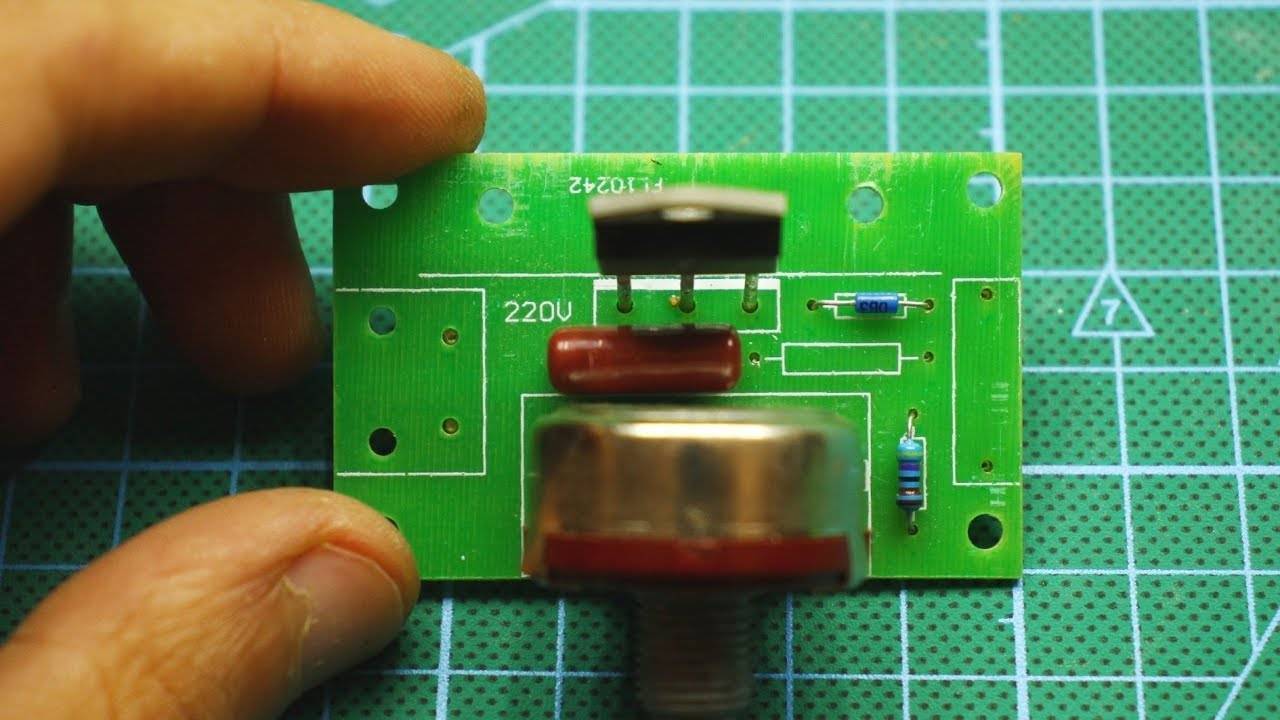

На тиристоре

В большинстве случае в качестве основного элемента применяется тиристор.

Общий алгоритм работы имеет следующий вид:

1. Пока SCR-тиристор закрыт, конденсатор (С) набирает заряд через сопротивление.
2. Напряжение входной полуволны повышается.
3. В определенный момент (при увеличении напряжение больше 32 Вольт) происходит открытие ZD-динистора, а после него и SCR-тиристора.
4. Между клеммами проходит ток, который течет до снижения значения до уровня, необходимого для закрытия ZD.
5. Конденсатор разряжается через D1 (диод) и SCR.
6. Происходит закрытие тиристора, и процесс повторяется снова.

Благодаря открытию тиристора в определенный промежутки времени при переходе через «0», удается «обрезать» синусоиду и тем самым поменять параметр напряжения и нагрузочный ток.

С дросселем

Во многих диммерах применяются ключи, при добавлении которых в схему появляются электромагнитные (ЭМ) колебания в большом частотном диапазоне.

Такие волны приводят к появлению тока в проводах, объединяющих диммер, источник питания и нагрузку, тем самым создавая помехи.

Для борьбы с проблемой применяются дроссели индуктивности или LC-фильтры. Они устанавливаются около нагрузки или питающего источника.

Чем выше частота, тем компактней дроссель. При правильном выборе фильтра можно свести уровень помех к минимуму.

На резисторе

Диммеры на сопротивлении R применяются для изменения яркости ламп накаливания.

Конструктивно устройство состоит из реостата / переменного сопротивления, а работает на базе закона Ома.

При повышении сопротивления снижается ток в лампочке, что уменьшает активность нити накала.

Конструкция очень проста, но она имеет большой минус — неизменную потребляемую мощность вне зависимости от позиции регулировки.

Так, при повышении сопротивления снижается ток, но общая нагрузка остается неизменной. Лишняя энергия преобразуется в тепло и уходит в воздух.

Следовательно, сэкономить электричество с помощью таких устройств не получится.

Резисторные светорегуляторы редко, но применяются для изменения яркости ламп-полупроводников.

Речь идет об аналоговом способе управления, который почти не применяется из-за низкой экономичности и высокой чувствительности.

На симисторе

Такая схема немного сложней, чем резисторный вариант. Здесь применяется симистор, играющий роль ключа и меняющий параметры тока.

В процессе работы напряжение представляет собой куски отрицательных / положительных полуволн, а при уменьшении яркости лампочка питается «обрубками».

На ШИМ-генератор приходит 200-герцовый сигнал. При этом яркость меняется с учетом временного промежутка и длины импульса. Параметры тока / частоты при этом остаются неизменными.

Несмотря на большую сложность исполнения, схема на симисторах имеет ряд плюсов.

Так, при повышении яркости не увеличивается нагрузка по току. Кроме того, в таких девайсах можно организовать управление / включение дистанционно или возле самого источника света.
Как это работает — ДИММЕР

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу.

Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

• методу управления;
• способу монтажа и расположению;
• дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

1. Включение по таймеру (имитация присутствия хозяина).
2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
3. Режим светомузыки (используется встроенный микрофон).
4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
5. Входы для подключения внешних датчиков (тревожных, света и пр.).
6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом
