Устройство пластиковых окон и элементов оконной системы

Стеклопакет

Стеклопакет – это прозрачная часть пластикового окна, которая устанавливается в раму и герметично «упаковывается». Данная часть выполняет следующие функции:

• повышает теплоизоляционные свойства пластиковых окон;
• служит практически непреодолимым препятствием для несанкционированного проникновения в помещение;
• придает конструкции высокие шумоизоляционные показатели;
• защита от негативных климатических проявлений.

От того, какое количество стеклянных полотен используется при изготовлении окна, будет зависеть вес всего окна. Если планируете вставить окно пластиковое, сколько весит вся конструкция стоит узнать до оформления заказа: необходимо просчитать максимально возможный вес и если есть возможность, то стоит увеличить количество стекол-вставок в пакет – качество рассматриваемого изделия повысится. Стеклопакет является единой конструкцией, которая состоит из нескольких стекол, профилей и воздушного пространства между ними. Некоторые производители в пространство между стеклами вкладывают специальные гранулы – они сохраняют абсолютную сухость внутреннего пространства. Хотя и в стандартных пластиковых окнах устанавливается специальная «подушка», которая служит впитывателем лишней влаги.

Качественные характеристики стеклопакетов могут различаться в зависимости от количества используемых стеклянных полотен.

Однокамерный

Конструкция содержит в себе два стекла, которые и составляют стеклопакет – объединяются металлопластиковой рамой, между полотнами находится воздух. Стекла в однокамерном пакете могут использоваться самые различные: обычные, тонированные, защитные. При этом толщина окна пластикового зависит и от того, какой толщины используются стекла – стандартный размер не превышает 4 мм.

Двухкамерный

В конструкции используется три стекла, между ними находится два воздушных пространства – это значительно повышает качественные характеристики пластикового окна.

Трехкамерный

Максимально высокие характеристики по шумо и теплозащитных свойствах металлопластиковых окон. Некоторые производители предлагают покупателям и четырехкамерные стеклопакетыи с большим содержанием стекол. Но специалисты ставят под сомнение целесообразность приобретения и установки подобных изделий – соотношение цена/качество вряд ли удовлетворят потребителей. Между стеклами в пакеты может закачиваться воздухинертный газ или шестифтористая сфера. Наиболее дешевый вариант – обычный сухой воздух. Более дорогие два последующих варианта возможно и повысят качественные характеристики, но периодически придется производить дополнительное добавление средств в пространство. Стоит отметить, что конструкция окна пластикового может содержать в себе следующие виды стеклопакетов:

• энергосберегающие;
• морозоустойчивые;
• удароустойчивые;
• солнцезащитные;
• шумозащитные.

Но стоит отметить, что каждое пластиковое окно обладает перечисленными свойствами – возможно, не в полной мере, но этого вполне достаточно для комфортного нахождения людей в помещении.

Специалисты рекомендуют учитывать при выборе вида стеклопакетов климатические условия в месте проживания – например, для регионов северного расположения оптимальными станут морозоустойчивые и энергосберегающие стеклопакеты, а вот в южных регионах – солнцезащитные.

Устройство фурнитуры пластикового окна с режимом проветривания. Способы организации

Организовать щелевое проветривание можно 4 способами:

1. Установка гребенки (фурнитура, докупается и устанавливается отдельно).
2. Установка оконного клапана (фурнитура, докупается и устанавливается отдельно).
3. Через режим щелевого проветривания на пластиковых окнах (если он предусмотрен — ничего покупать и устанавливать не придется).
4. Через отверстия в оконном профиле.

Гребенка (

Гребенка (ограничитель открывания, фиксатор) — планка с выемками, которая крепится между рамой и ручкой на створке. Это приспособление не позволяет створке открываться или закрываться, фиксируя ее на выбранном расстоянии.

Регулирование ступенчатое (чаще всего — трехступенчатое или четырехступенчатое). То есть хозяин может регулировать степень открытия рамы.

Основные сведения:

1. Сколько стоит: 150-300 рублей.
2. Сколько воздуха пропустит: достаточно для дыхания 1-3 человек, даже на самом первом делении (когда створка открыта минимально).
3. Когда стоит выбирать: устройство стоит использовать, если нет режима щелевого проветривания, а клапан вы не сможете установить самостоятельно, и не хотите платить специалистам.

Подробнее про оконные гребенки(виды, производителей, расценки, способы установки) можно почитать отдельно.

Оконный клапан — плоский корпус с отверстием и фильтром-шумоглушителем, который врезается в раму. Через клапан воздух может свободно поступать с улицы в квартиру естественным способом.

Если при микропроветривании и использовании гребенки створка открывается (пускай и совсем немного), то клапан обеспечивает приток при полностью закрытом окне. Некоторые модели можно отрегулировать — у них есть регулятор для изменения сечения отверстия. То есть клапан можно закрыть полностью, либо прикрыть (актуально зимой, в сильные морозы).

Основные сведения:

1. Сколько стоит: от 1000 рублей.
2. Сколько воздуха пропустит: в среднем 10-40 м³/ч
3. Когда стоит выбирать: если хочется сохранить максимальную шумоизоляцию (к примеру, если под окнами — оживленная дорога).

Подробнее про клапанаоконные (производителей, расценки, способ установки) можно почитать отдельно.

Самый удачный вариант — если микрощелевое проветривание предусмотрено в окне.

Если вы собираетесь менять окна — про этот механизм стоит спросить у продавца. Если окна уже стоят — можно проверить, есть ли в них такая функция. Для этого необходимо повернуть ручку на 45º. Если она повернется и зафиксируется в таком положении — режим микропроветривания есть.

В таком режиме окно не закрывается полностью: между рамой и створкой остается небольшая (в 3-5 мм) щель, через которую воздух попадает внутрь.

Основные сведения:

1. Сколько стоит: если в ваших окнах есть такой режим — нисколько. Если покупаете новое окно — фурнитура с микропроветриванием будет стоить на 1000-2000 лишних рублей к «обычной» стоимости.
2. Сколько воздуха пропустит: щель шириной в 3-5 мм может пропустить в среднем около 30-50 м³/ч. Цифры очень примерные, и зависят от высоты рамы и мощности вытяжной вентиляции.
3. Когда стоит выбирать: если вы собираетесь менять окна.

Детали фурнитуры

Из приведенной классификации фурнитуры вытекает, что производители предлагают большое разнообразие запорного механизма, петель, ручек и деталей дополнительных опций.

Неподготовленному покупателю сложно разобраться в том, что требуется для конкретного окна. Восполним пробел и разберемся в каждом элементе фурнитуры: их названии и роли в оконной конструкции, а также в схеме монтажа (приведена на фото).

Схема укладки фурнитуры.

1. Ручка. Одна из важнейших деталей фурнитуры, которой управляется запорный механизм. Может быть алюминиевой, пластиковой, стальной, латунной и из дерева, иметь различные формы и широкий цветовой диапазон. Состоит из планки, которой крепится к створке, декоративной накладки на нее и ручки.

Ручки.

Выпускается несколько типов:

• Стандартные — самая распространенная и при этом самая дешевая разновидность. Открывает окно в вертикальной и горизонтальной плоскости или же сдвигает створку;
• Съемные — легко отсоединяются от запорного механизма. Такая функция незаменима при наличии в квартире маленьких членов семьи;
• С замком — запирающий механизм блокирует ручку, что не позволяет детям самостоятельно открывать окно (если сравнивать с предыдущим вариантом, то это более надежная система);
• С кнопочным блокиратором, что не всегда является помехой для ребенка.

2. Основная угловая планка. Передает движение ручки через угол створки для простого (поворотного) открытия окна. Состоит из 2 частей: неподвижной — крепится к створке и подвижной, которая и переключает положение запорной планки. Изготавливается из рессорно-пружинной стали, что обеспечивает плавный ход всех элементов запорного устройства. Для ее крепления в профиле створки имеется паз.

Основная угловая планка.

3. Запорная планка. Представляет собой подвижную штангу с зацепами, которые входят в защелки и фиксируют створку в прижатом положении к раме. Могут быть основными — находятся со стороны ручки и открывают/закрывают окно во всех плоскостях, средними — устанавливаются со стороны петель и обеспечивают плотное прилегание створки к раме в этом районе и дополнительными — увеличивают количество зацепов.

Запорная планка.

4. Ножницы. Позволяют плавно откидывать створку в вертикальной плоскости. По конструкции напоминают классические ножницы, в связи с чем и получили такое же название.

Состоят из подвижной и неподвижной планки, которые соединены между собой болтом с гайкой. Неподвижная часть ножниц крепится к профилю рамы вверху, рядом с петлей, подвижная — к створке окна.

Ножницы.

5. Петли. У оконных петель две функции:

• удерживать створку со стеклопакетом на раме;
• обеспечивать плавный ход створки при открытии/закрытии окна.

Различают:

• по конструктивным особенностям: стержневые и плоскостные;
• назначению: для окон из ПВХ, алюминия и дерева;
• способу монтажа: накладные, ввертные, врезные.

Накладные петли дают возможность открыть окно в нескольких плоскостях. Имеют разновидность: противовзломные, где специальные пластинки не позволяют их разобрать при закрытой створке.

Ввертные петли крепятся к профилю рамы с помощью штырей с резьбой. Врезные — все элементы петли прячутся в створке. Имеют большой срок эксплуатации. Позволяют открывать окно на 100o. Из-за особенностей монтажа створка получает дополнительную плотность прижима своего профиля к раме.

6. Вспомогательные ножницы. Ставят для помощи основным ножницам, помеченным на фото цифрой 4.

7. Вспомогательная угловая планка. Обеспечивает откидывание створки.

8. Ответная планка. Облегчает процесс соединения створки и рамы.

Установленная ответная планка.

9. Цапфа. Один из элементов запорного механизма. Регулирует плотность прижима створки к раме.

10. Дополнительные детали комплекта, позволяющие усилить степень прилегания створки к оконной конструкции. Кроме этого, в комплект входят:

• декоративные накладки для петель;
• защелки — крепятся на раме, удерживают створку в закрытом положении.

Декоративные элементы петель.

Устройство фурнитуры пластиковых окон. Устройство профиля

Внутри профиль пластикового окна разделяется на перегородки – камеры , цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в конструкции которых присутствует от , используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Чем шире система, тем она теплее и тише.

системы ( эконом класс ) к ним относятся системы шириной 58-64 мм. Такой профиль называют узким, экономичным. Системы предназначены для установки в нежилых помещениях или южных регионах России.
70мм системы ( стандарт ) – для жилых помещений, квартир, где счета за отопление формируется исходя из общепринятых норм, но требуется комфорт

Система является более широкой, а значит теплой – на 10% теплее 60-х систем, при этом более тихой и надежной в эксплуатации.
80мм системы и более ( премиум-класс ) – для частных домов, где особенно важно теплосбережение, а плата за отопление 100% лежит на плечах собственника. Премиальный профиль рекомендуется устанавливать в недвижимость с панорамными окнами

Системы на 20% теплее 60-х систем, при этом более прочные и долговечные. Профиль в сочетании со специальным стеклопакетом позволяет добиться высокой звукоизоляции.

Количество воздушных камер в профиле

Менее значимый параметр, но важный. Воздушные камеры добавляют теплосбережения и звукоизоляции профилю.

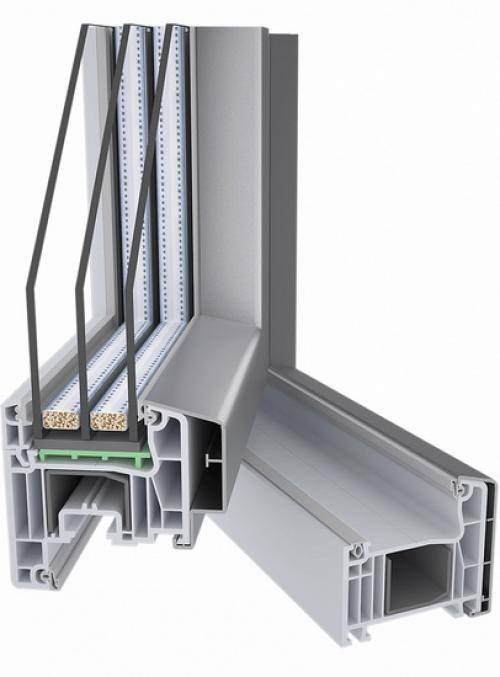

Оконный профиль в разрезе:

Рассматривать число камер следует только в сочетании с шириной. Наиболее распространенные соотношения ширина/количество камер: 60/3, 70/5, 80/6.

Качество профиля

Помимо ширины и количества камер необходимо обратить внимание на качество профиля. Качество напрямую влияет на долговечность

Эксперименты с удешевлением рецептуры, экономия на дорогостоящих добавках (диоксиде титана, модификаторе ударопрочности) приведут к необходимости повторной замены окна через 5-7 лет.

Долговечность профиля подтверждается результатами испытаний в исследовательских центрах. Ознакомиться с ними можно в протоколах испытаний – ответственные производители не скрывают эту информацию и предоставляют ее своим клиентам.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Классы профилей

При изготовлении оконных профилей производители руководствуются требованиями общего европейского стандарта RAL-GZ 716/1, который разделяет продукцию подобного рода на три класса: A, B и C.

Рассмотрим подробнее особенности каждого.

Как видно из таблицы, профиль класса C не имеет жестких требований по толщине стенок, а потому конструкции подобного типа годятся для установки лишь в нежилые помещения, не требующие особых температурных условий, например складские, либо балконы с холодным остеклением. Для закрытия оконных проемов квартиры .

На первый взгляд разница толщины стенок между профилями класса А и Б не столь существенна – всего три миллиметра. Однако отличие характеристик проявляет себя в полной мере: прочность и способность профиля класса Б сохранять первоначальную форму в сравнении с А, уменьшается примерно на 20%. Таким образом, основу которых составляет профиль с маркировкой «Class B» меньше, чем продолжительность эксплуатации ПВХ конструкций, оснащенных профилем «Class A». Также более высокий класс обеспечивает лучшее сопротивление изделия воздействию механических нагрузок (ударов).

Строение ПВХ

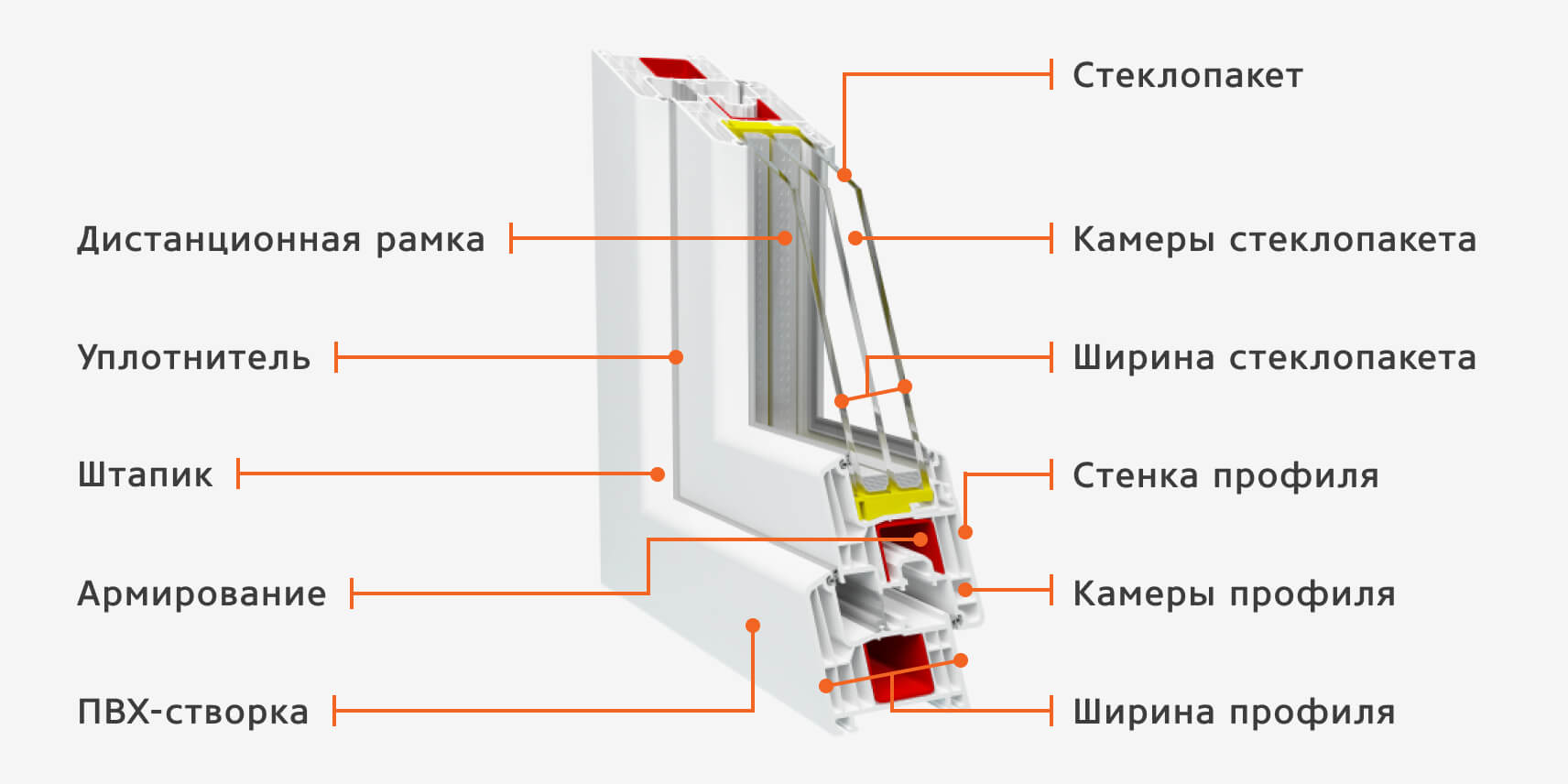

Окно из пластика может быть создано из разнообразных типов фурнитуры и профиля, разнящихся между собой по марке, цене и качеству.

Схема конструкции из ПВХ.

1. Профиль армирующего типа представлен в виде усиленной металлической трубы с прямоугольным сечением (прочие профили обладают дешевым и ослабленным П-образным профилем), который располагается во внутренней части профиля ПВХ. Его используют для того, чтобы придать жесткость конструкции и надежно закрепить фурнитуру.
2. Импост – прикрепленный к сторонам рамы (в конкретных случаях створки) профиль, который отделяет стеклопакеты либо же створки.
3. Отлив – широкий и плоский профиль, который монтируется во внешней части и создается для того, чтобы отводить дождевую воду. Отливы могут иметь разнообразные цвета и различные материалы. Например, полиэстер, пластизол, оцинковка, алюминий.
4. Откос – профиль широкой и плоской формы, применяемый для тщательной отделки внутренней части боковых плоскостей проема.
5. Проем – область в стене, предназначенная для установки одного либо нескольких блоков. Его строение может требовать произведения монтажа откосов, отливов, уплотнения и подоконной доски.

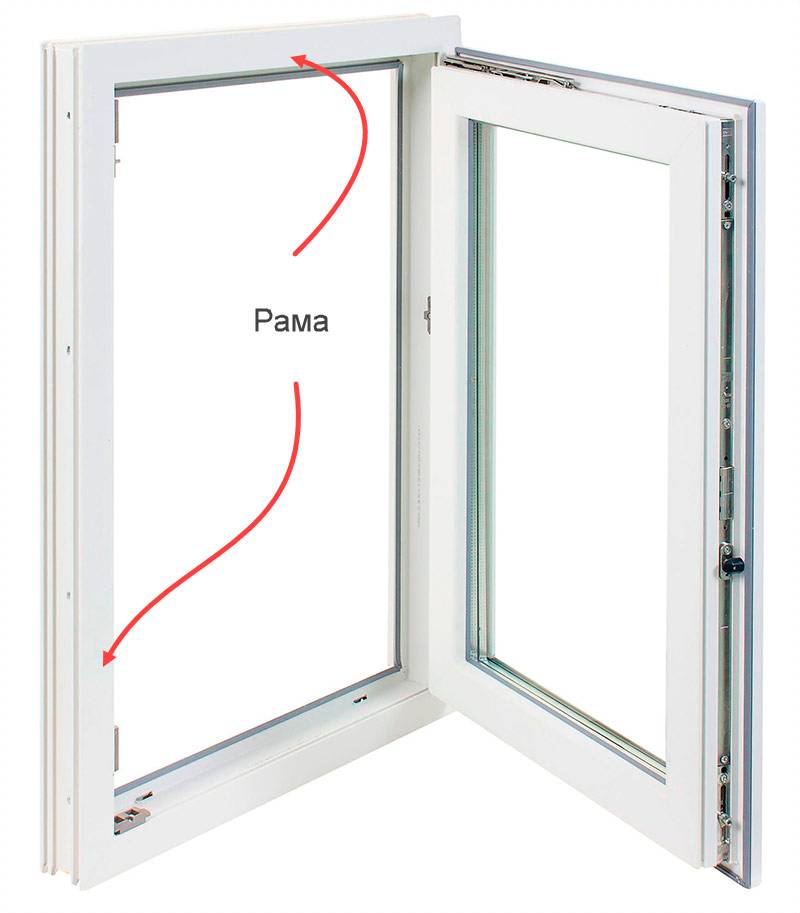

6. Рама – неподвижная деталь из пластика, которая используется для крепежа створок.
7. Створка – двигательная часть, которая может открываться некоторыми способами (поворотным, фрамужным, поворотно-откидным).
8. Стеклопакет – скрепленные герметичным образом стекла. В случае создания из пластика используют стекло в толщину 4 мм. Более того, может использоваться стекло в толщину 5 либо 6 мм и триплекс, который представляет собой два листа стекла, которые скреплены при помощи прозрачной пленки (ввиду тройного пласта приобрело свое название); триплекс способен выдерживать достаточно сильные удары. Стеклопакет может быть как однокамерного, так и двухкамерного типа.
9. Фурнитура включает петли, ручки, запорные механизмы и вспомогательные устройства, которые обеспечивают открытие и фиксацию створок в конкретном положении или же запирают их. От типа фурнитуры зависят способы открытия створки и режимы проветривания. Наиболее качественные типы современных фурнитур способны прослужить свыше 25 лет.
10. Профильная ширина – максимальная дистанция между внутренней и внешней лицевыми плоскостями профиля.
11. Штапик – узкий профиль из пластика с уплотнением из резины, который удерживает стеклопакет.

Оконная ручка

Рис. 11. Оконная ручка с замком.

В настоящее время появилось большое количество разновидностей оконных ручек с разной сложностью конструкции и дополнительными возможностями.

Типы ручек для пластиковых окон

• Стандартный. Наиболее дешевая и распространенная разновидность ручек. С их помощью можно распахивать створки как классическим, поворотным методом, так и откидным способом.
• Съемный. В данном случае предусмотрена возможность отсоединения оконной ручки от запирающего механизма. Подходят в качестве защиты маленьких детей (хоть и не являются наиболее безопасными в этом плане)
• Ручка с замком. Более надежный вариант. Наличие замка на окнах не позволит ребенку самостоятельно открывать створки. Замочный механизм вмонтирован в ручку. Запирающий механизм находится внутри створки.
• Ручка с кнопочным запором. Запирание окна происходит при нажатии кнопки, находящейся на оконной ручке. Не самый подходящий вариант для защиты детей.

Рекомендации по эксплуатации

Уход за пластиковым окном не сложен. Требуется поддерживать его механизмы в чистоте, периодически осматривать, своевременно смазывать.

При загрязнениях пластика его отчищают специальными растворами, хотя вполне приемлемо использовать теплую воду с мылом. Нельзя обрабатывать поверхности агрессивными растворителями и абразивными средствами.

Двойное обслуживание всех механизмов каждой осенью и весной значительно продлевает срок эксплуатации оконной конструкции.

Выполняя смазку трущихся частей и уплотнителей не забывайте осматривать и очищать отверстия для отвода воды как в створке, так и на раме.

Для закрепления материала рекомендуем посмотреть полезный видеоролик Александра Кваша “Регулировка пластикового окна самостоятельно”.

Оконный блок присутствует практически в любом помещении. Есть много разновидностей окон, однако ни один из вариантов не мог бы функционировать, не имея соответствующих вспомогательных механизмов.

Сегодня на строительном рынке представлено множество различных типов механизмов, и все они объединены общей концепцией. Это – их модульный тип. Вместе с тем всю фурнитуру подразделяют на две основные группы:

• универсальные – присутствуют в большинстве классических моделей, к примеру, механизм открывания окон, который позволяет поворачивать, откидывать створки или поворачивать-откидывать их; специальные – предназначены для конструкций, имеющих нестандартную форму, которые с их помощью раздвигаются, и створки, таким образом, могут открываться как симметрично либо с отклонением относительно центральной оси оконного блока.

Механизм открывания окон представляет собой крепление, снабженное шарнирным устройством, за счет которого створки передвигаются относительно неподвижной рамы.

Оконный профиль. Стеклопакет. Фурнитура

Любому заказчику пластиковых окон интересно знать, как устроено пластиковое окно. Это необходимо для того, чтобы понимать какие элементы пластиковых окон являются важными, и на них не стоить экономить ни в коем случаем. А какие элементы имеют второстепенное значение, и их можно выбрать подешевле.

Это важно!

Итак, из чего состоит пластиковое окно? Пластиковое окно состоит из пластикового профиля, стеклопакета и фурнитуры. Основа пластикового окна – это оконный профиль (рама)

В профиль вставляется стеклопакет. В стеклопакете используется необходимая фурнитура (ручки, замки, крепежи), чтобы створки стеклопакета смогли выполнять свои полезные функции открывания и закрывания.

Оконные профили

Оконный профиль представляет собой длинные пластиковые хлысты длиной 3-5 м, из которых сваривается оконная рама с учетом всех створок и форточек под ваш размеры. То есть так называемый пластиковый каркас, внутрь которого затем вставляется стеклопакет. Внутри оконного профиля также находятся воздушные камеры. Именно воздушные камеры позволяют профилю не выпускать тепло из квартиры наружу. А герметичность профиля за счет плотного пластика не позволяет влаге и осадкам протекать на подоконник. Относитесь к оконному профилю как к основе основ всего того, из чего состоит пластиковое окно.

Немецкие профили Rehau, Kbe, Veka, Montblunc, Deceuninck, Gealanи другие являются лидерами в производстве пластиковых профилей хорошего и даже лучшего качества. В отличие от них, российские профили Brusbox, Proplex, Брусбокс, или сделанные в Китае (R&K, Plast) или в Турции (Wintech, PENSA) часто трескаются и желтеют уже после 2-3 лет установки.

По стоимости пластиковые окна из немецких профилей начинаются обойдутся в 15000 -18 000 р за стандартное двухстворчатое окно. Пластиковые окна из китайского профиля начинаются от 12 000р за двухстворчатое окно.

Стандартный оконный профиль для средней полосы России — это профиль, в котором 3-5 воздушных камер. Этот профиль подходит для регионов, где температура зимой не опускается ниже 25 градусов. Оконный профиль премиум класса более дорогой стоимости содержит 6-8 воздушных камер. Он разработан для отдельно стоящих домов, то есть коттеджей загородных домов и дач.

Стеклопакеты

Стеклопакет содержит несколько стекол, которые соединяются по периметру. Пространство между двумя стеклами называется воздушной камерой, таких камер обычно — одна, две или три. Чем больше камер будет вашем стеклопакете, тем теплее будет в вашей квартире, где Вы планируете установить пластиковое окно. Однокамерные стеклопакеты хорошо подходят только для остекления балконов, лоджий и беседок – то есть не полностью утепленных помещений. Если же, Вы планируете, сделать на лоджии жилую комфортную по температуре зону – лучше заказать двухкамерный стеклопакет.

Иногда камеры вместо воздуха заполняются аргоном — тогда у стеклопакета еще больше повышаются свойства по сохранению тепла. Внутренняя сторона стекла в таком случае имеет напыление с ионами серебра, которое также положительно влияет на климат в комнате в любое время года.

Фурнитура для окон ПВХ

Фурнитура для окон ПВХ включает в себя много полезных механизмов, таких как ручки, замки, доводчики, ножницы проветривания, демпферы, рычаги, откидные запоры, блокираторы и другие детали.

Немецкая фурнитура Roto, Fuhr, Siegenia по качеству намного превосходит российскую и китайскую. Какие преимущества у европейской фурнитуры, спросите вы?

— 30 000-40 000 циклов открывания и закрывания против 10 000-12 000 циклов российской фурнитуры;

— специальное покрытие против коррозии, царапин и естественного износа;

— разные режимы проветривания для зимы и для лета;

— противовзломные механизмы.

Обратите внимание!

На фурнитуре, разумеется, можно экономить, заказав российскую или китайскую, но будьте готовы к тому, что ручки могут выйти из-строя через 2-3 года и их придется заменить.

Вот мы и перечислили все то основное, из чего состоит пластиковое окно. В заключение, хотим предложить подобрать для вас несколько вариантов пластиковых окон с разными оконными профилями и стеклопакетами. Для этого оставьте заявку на нашем Портале, и уже в течение 20 минут вам позвонит оператор оконной компании.

В своей заявке Вы можете указать любые свои требования, например, немецкий профиль и двухкамерный стеклопакет или просто «самый дешевые пластиковые окна». В зависимости от ваших требований мы подберем для вас оконную компанию. Если у вас остались любые вопросы или сомнения по профилям или стеклопакетам Вы сможете обсудить их по телефону с оператором.
