Как произвести расчет глубины и ширины ленточного фундамента для дома из пеноблоков + общая схема монтажа

Способы

Расчет ленточного фундамента проводится двумя способами:

1. По несущей способности грунта, расположенного под подошвой фундамента.
2. По деформации грунта.

Проще сделать расчет по первому варианту. Для этого надо проделать несколько несложных операций.

1. В первую очередь разрабатывается план дома с точным расположением будущих комнат и служебных помещений. На плане обязательно указываются стены и перегородки, под которыми будет закладываться лента фундамента.
2. Затем надо определиться, будет ли в доме подвал. Если «ДА», то решается вопрос его глубины.
3. Устанавливается высота цоколя.
4. Решается задача, связанная с толщиной стеновых конструкций и материалами, из которых они будут возводиться.
5. Определяются материалы для кровли, пола, отделки, гидроизоляции и утепления.

У каждого материала есть свой собственный удельный вес, который надо найти. Это сделать несложно, для примера можно привести вот такую таблицу, которая на фото ниже. И таких таблиц в интернете немало.

Зная количество используемых материалов, их тип и виды, можно найти общую массу здания, которая и будет являться основной нагрузкой на фундаментную конструкцию. При этом к полученному значению прибавляют обязательно временные нагрузки, в состав которых входят снежная масса на крыше, вес людей, проживающих в доме, масса мебели, бытовой техники и прочей утвари и предметов.

Что касается снеговой нагрузки, то придется воспользоваться опять — таки таблицами или диаграммами. Вот одна из них, которую можно взять за основу.

Работа с таблицами, схемами и диаграммами несложная, в них разобраться – не проблема. Главное – точно определиться со всеми необходимыми параметрами.

Если вес здания определен, можно переходить к расчетам, касающихся самой фундаментной конструкции. То есть, надо определить ширину ленты, глубину ее заложения, рецептуру бетону, количество арматуры и ее диаметр. Это основные позиции, связанные с проектированием и будущим строительством ленточного фундамента.

Характеристики материала

Пеноблоки относятся к относительно легким материалам

Пенобетонные блоки (пеноблоки) отличаются от традиционных строительных материалов, используемых для кладки стен, технологией изготовления и рядом положительных, свойственных только им качеств.

Технология изготовления

По существующей классификации пенобетон входит в категорию ячеистых бетонов. При его производстве в песчано-цементную смесь вводится какой-либо пенообразователь. Последний получают, используя в качестве основного материала канифоль, костный или мездровый клей, едкий натр и др.

В качестве пенообразователя кроме веществ природного происхождения могут быть использованы синтетические вещества. Однако блоки, изготовленные из такого пенобетона, обладают сомнительными характеристиками и способны нанести вред здоровью человека.

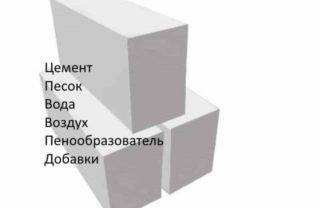

При изготовлении пенобетона применяют:

• мелкий речной песок без глинистых примесей, влажность которого не должна превышать 5%, содержание кварца не менее 75%;
• портланд-цемент, от марки которого зависит плотность получаемых блоков (М-400, М-600, Д-400 и др.);
• мягкая очищенная вода;
• пенообразователь ПБ-2000, СДО-М и др.

Иногда в цемент добавляют фиброволокно ВСМ, что позволяет на 25% повысить прочность пеноблоков на сжатие, и золу уноса, которая экономит до 1/3 количества цемента в составе смеси.

Теоретически технологический процесс изготовления пеноблоков состоит из следующих операций:

• смешивание компонентов;
• ввод пенообразователя;
• заливка полученной бетонной смеси в подготовленные формы;
• выдерживание смеси в формах до приобретения нужной прочности;
• контроль качества готовых блоков.

Достоинства

Пеноблоки широко используются в строительстве загородных домов малой этажности благодаря следующим преимуществам:

• Высокая прочность пенобетона дает возможность без проблем возводить из блоков 3-х этажные дома.
• Невысокая плотность пенобетона, сопоставимая с плотностью дерева, не оказывает высоких нагрузок на фундамент строения.
• Низкая теплопроводность пенобетона хорошо сохраняет тепло в доме даже без дополнительной теплоизоляции стен.
• Пористая структура блоков из пенобетона имеет отличные звукоизолирующие свойства.

Пенобетонные блоки обладают высокими огнеупорными свойствами даже при воздействии открытого огня.

Недостатки

Блоки из пенобетона не лишены недостатков:

• Невысокая прочность на изгиб вместе с относительной хрупкостью блоков требует при возведении стен закладки жесткого фундамента.
• Высокая паропроницаемость и водопоглощение пенобетонных блоков вызывает необходимость защиты стен дополнительным слоем гидроизоляции. При отделке стен придется использовать специальные материалы.

Оставляет желать лучшего внешний вид блоков и их неправильная форма.

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

• глубина заложения + высота цоколя = высота;
• ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см) — 132000 см 2 . Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Общая схема монтажа

Порядок действий при строительстве мелкозаглубленного ленточного основания:

• Удаление верхнего слоя почвы, планировка и разметка участка.
• Рытье траншеи на определенную глубину и ширину.
• Создание песчаной подушки.
• Сборка и монтаж опалубки.
• Вязка армпояса.
• Заливка бетона, выдержка до нужной степени застывания.
• Завершение работ.

Все без исключения этапы должны быть выполнены в правильной последовательности.

ВАЖНО!

Глубина траншеи должна быть увеличена на толщину слоя песчаной засыпки, около 20 см.

Подушка под фундамент

Слой песчаной засыпки необходим для выравнивания дна траншеи и создания дренирующего эффекта

Используется просеянный речной песок (в идеале), без примесей глины (это важно!). Засыпка производится на толщину 20 см. Подушку проверяют на горизонталь и тщательно трамбуют

От качества уплотнения зависит возможность просадок ленты. поэтому необходимо добиться максимальной плотности. Качество проверяют, пройдя по подушке — если следов не остается, значит, трамбовка качественная

Подушку проверяют на горизонталь и тщательно трамбуют. От качества уплотнения зависит возможность просадок ленты. поэтому необходимо добиться максимальной плотности. Качество проверяют, пройдя по подушке — если следов не остается, значит, трамбовка качественная.

Марка бетона и арматуры

Для заливки ленточного фундамента используется преимущественно бетон М200. Этот материал имеет достаточную прочность, чтобы нести и более тяжелые постройки, но пользоваться бетоном меньшей плотности не рекомендуется.

Качество материала бывает разным, а некоторый запас прочности в данном случае не повредит.

Толщина рабочих стержней арматуры для ленты под пенобетон составляет 12 мм, а для вертикальной (гладкой) арматуры можно использовать прутки 8 мм. Этого вполне достаточно, учитывая относительно небольшие размеры ленты.

При использовании композитной (стеклопластиковой) арматуры следует придерживаться тех же размеров, поскольку уменьшение диаметра стержней может привести к деформациям при заливке бетона.

Монтаж опалубки

Для создания опалубки необходимо запастись деревянными обрезными досками.

Размеры ленты невелики, поэтому подойдет пиломатериал толщиной 25 мм, но, если параметры фундамента достаточно велики, можно применить доски толщиной 30 или 40 мм.

Опалубку собирают поэтапно:

• Рядом с траншеей собирают щиты шириной не 10-15 см больше, чем высота ленты.
• Щиты опускают в траншею, выравнивают по осям и соединяют поперечинами. Их размер определяет ширину ленты.
• Снаружи щиты фиксируют наклонными упорами и вертикальными опорными планками.

При сборке щитов необходимо следить за плотностью соединения. Щелей больше 3 мм не должно быть, это вызовет вытекание бетона. При обнаружении зазоров надо их заткнуть паклей или забить деревянными рейками.

Армирование и вязка

Сборка арматурного каркаса производится по стандартной схеме. Необходимо образовать пространственную решетку из четырех рабочих стержней (два вверху и два внизу), с глубиной погружения в бетон 2-5 см. Вертикальные элементы (хомуты) устанавливаются с шагом около 40 см.

Тщательно оформляются углы, на которых устанавливаются дополнительные стержни для усиления стыков.

Соединение стержней можно производить с помощью электросварки, но для арматуры такого размера обычно используют вязку стальной отожженной проволокой (1-1,5 мм ). Кусок проволоки около 25-30 см длиной сгибается вдвое, затем соединение стержней обхватывается снизу в диагональном направлении.

Концы поднимаются вверх, специальным крючком захватывают петлю и скручивают ее на 4-6 оборотов, плотно притягивая прутки друг к другу. Соединение получается прочным, а навык работы приобретается очень быстро.

Заливка

Заливку необходимо произвести за один раз

Это важно, так как соединение начавшего схватываться бетона со свежей заливкой не может быть достаточно прочным, при возникновении перерыва больше суток придется останавливать заливку и ждать, пока бетон полностью застынет

При этом, полноценного монолита создать уже не удастся, поэтому необходимо организовать работу так, чтобы залить за один раз.

Рекомендуется заказать готовый бетон, который доставят прямо на площадку.Это освободит рабочие руки и поможет получить материал с гарантированным и одинаковым качеством.

Заливка производится с разных точек, чтобы бетон равномерно растекался по всей длине опалубки. Для удаления воздушных пузырей используют вибромашины или обычные вилы.

По окончании заливки поверхность ленты приглаживают, затем опалубку накрывают полиэтиленом для защиты от солнечных лучей или дождя.

Технологии и сроки строительства.

Самый дешевый вариант обустройства. Для такой основы подходит ровный участок в залеганием вод от 2 м и более. Траншеи можно рыть вручную на глубину всего 0,5 м. Перепад высот проверяют водяным уровнем. Ширина ленты должна быть на 10 см больше от будущих стен.

На дне траншеи формируется подушка из песка и гравия (щебня). Песчано-гравийное основание фундамента нужно хорошо утрамбовать во избежание проседания. Далее создается опалубка, укладывается арматура Ø10 мм. Заливку бетоном проводят за один раз.

Основание должно выстоять не менее 10 дней, только после этого можно начинать кладку стен. Но лучше, если фундамент будет застывать положенные 28 дней (4 недели).

Хорошо подходит для дома с цокольным этажом. По сравнению с предыдущим типом, требует больше расходных материалов. В остальном технологии обустройства очень похожи.

Применяется на глинистых, торфяных, пучинистых почвах, а также при уровне промерзания грунта от 1,5 м. Высота столбов должна быть не менее 1 м и соответствовать глубине промерзания. Железобетонные опоры монтируются в углах здания, в точках наибольшей нагрузки, под несущими стенами. Стандартное расстояние между столбами варьируется в диапазоне 1,5-2 м.

Вариант имеет неоспоримое преимущество – кратчайшие сроки обустройства. Вполне реально выполнить все работы за 3-4 дня, но при условии, что высота здания – один этаж. Для более громоздких построек сроки будут увеличены за счет того, что возникает необходимость в ростверке.

Примерная схема устройства самого дешевого фундамента для дома из пеноблоков.

Ее также называют плавающим фундаментом. Этот тип основания обустраивается на любом грунте, кроме глины. Жесткость конструкции достигается за счет армирования. Глубина закладки зависит от проекта (дом с подвалом или без). Важный момент – гидроизоляция. В большинстве случаев такой тип фундамента выполняется бригадой специалистов «под ключ». Недостатками являются длительный срок застывания и значительные финансовые затраты на материалы.

Дом, построенный из пеноблоков, хоть и легкий, но требует правильного под собой основания. В последние годы строители определились, что лучший фундамент на песчаном грунте (после плитного) – свайный. Сваи быстро монтируются. Они являются отличным решением на рельефных участках с проблемной почвой.

Свайный фундамент под пенобетонные блоки независимо от типа примененных опор (висячие, винтовые или сваи-стойки) укрепляется ростверком. Безусловно, это повышает цену строительства. Минусом также может считаться обязательный наем бригады специалистов с техникой.

Цены на обустройство фундамента под ключ.

Бригада берет на себя:

• подготовку площадки;
• доставку необходимых материалов;
• земляные работы;
• разметку;
• монтаж и демонтаж опалубки;
• армирование;
• бетонирование;
• обратную засыпку.

Компании применяют различные способы формирования цены за свои услуги. Используются расчеты на 1 м2, на 1 м3 или на 1 погонный метр. Монтаж свай оценивается поштучно, на крупном объекте обычно предусмотрена система скидок.

Самый дешевый фундамент для дома из пеноблоков.

В какую сумму обойдется работа специалистов:

Расчет заглубления ленты

На следующем этапе нужно разобраться, как все вышеприведенные факторы влияют на выбор типа фундамента. Их, как вы помните, всего три.

Ленточный фундамент. Виды по глубине заложения.

Незаглубленный

Этот тип фундаментной ленты не способен выдерживать большие весовые нагрузки и поэтому применяется очень редко. Он полностью находится на поверхности грунта, а заглублена только песчано-гравийная подушка. Поэтому понятие глубины заложения к этому типу фундаментов можно применять только условно. Главное достоинство такой конструкции заключается в том, что на боковые бетонные стенки не действует сила пучения.

Незаглубленное фундаментное основание может монтироваться только на плотных устойчивых грунтах. Для его устройства снимается верхний слой грунта на глубину 30-40 см. После этого в траншею насыпается смесь песка с гравием и хорошо утрамбовывается с проливанием водой. Устанавливается опалубка, собирается арматурный каркас и заливается бетонная смесь. Высота фундамента, а точнее цоколя – 50-60 см, ширина 30-40 см. Следовательно, ширина подушки должна быть 40-50 см.

Мелкозаглубленный

Фундамент мелкого заложения воспринимает нагрузки от пучения и при этом не так надежен, как заглубленный. Он делается выше точки промерзания грунта. Поэтому величина его заглубления зависит от таких факторов как тип грунта, глубина промерзания и уровень грунтовых вод. Где взять эти данные, было указано выше. Таблицы зависимостей глубины заложения мелкозаглубленного ленточного фундамента приведены в СНИП 2.02.01-83 и выше по тексту статьи.

Если уровень грунтовых вод ниже ГП, от процесса пучения обычно не бывает. Исключением является наличие слоя глины, которая может задерживать и накапливать дождевые и талые воды. В любом случае, даже для одноэтажного дома здесь действует правило – глубина заложения ленты должна быть не менее половины положения точки промерзания. И если в вашем населенном пункте ГП находится на отметке 1,8 м, то фундамент следует заглубить на 0,9 м.

Заглубленный

Это самый надежный тип ленточного фундамента. Глубина его заложения на 100-300 мм ниже точки промерзания. Главное условие его строительства заключается в том, что лента должна опираться на плотные слои грунта. При заболоченности или торфяников придется копать траншею ниже этих слоев. После этого обязательно засыпать и утрамбовать песчано-гравийную подушку и после этого ставить опалубку. Технология устройства этого типа фундамента описана в этой статье.

Можно ли уменьшить глубину заложения

Часто бывает так, что выполненные расчеты показывают необходимость больших размеров и расходы на возведение ленты становятся слишком значительными. Особенно, если рассчитывается глубина ленточного фундамента для двухэтажного дома. Тогда сразу возникает вопрос, как уменьшить габаритные размеры фундаментной конструкции.

Существует три варианта:

• уменьшить ГП;
• понижение УГВ;
• устройство буферной подушки.

Изменить климат невозможно, но, используя утеплитель, можно уменьшить глубину промерзания грунта. Для этого внешняя стена ленты покрывается пенополистирольными плитами. Также утеплитель нужно уложить под отмостку на всю ее ширину. В результате ГП уменьшится и фундамент можно сделать мельче.

Отвод грунтовых вод ниже ГП осуществляется путем укладки эффективной дренажной системы. Она должна быть смонтирована ниже глубины промерзания грунта. Это большие объемы земляных работ, много материалов и устройство колодцев, но эффект будет отличным.

При большом слое пучинистых или заболоченных грунтов, фундамент придется закладывать глубоко. Чтобы избежать этого, неустойчивый грунт нужно просто заменить насыпными материалами. Для этого с наружной стороны ленты выкапывают траншею шириной около метра и засыпают ее песком с гравием. Подушка под фундаментом так же остается обязательной.

Подушка под ленточный фундамент.

Какие марки и классы прочности бетона существуют

Класс и марка — это две самостоятельные величины, обозначающие качество бетона.

Обе они отображают степень прочности материала на сжатие, но разнятся по специализации.

Марка (М) — показатель, относящийся к количественному значению содержания цемента. Класс (В) — показатель устойчивости материала к внешним нагрузкам.

Марка бетона демонстрирует содержание цемента. Это весьма неустойчивый и малоинформативный показатель, основным значением которого становится время застывания.

Два куска застывшего бетона с разными качествами могут иметь одну и ту же марку, поскольку содержание цемента не полностью определяет финишное качество материала. Существуют марки от М50 до М500.

Наиболее распространенная из них — М200, которая используется для заливки фундаментов, изготовления лестниц и прочих конструкционных элементов.

Меньшие марки идут на заливку подготовительного слоя ленточного фундамента или вспомогательных элементов.

Более прочные марки — М300-М500 используются для отливки спецсооружений, плотин, ответственных железобетонных деталей.

В отличие от марки, показывающей среднее значение прочности и допускающее значительные колебания по качеству, класс бетона обозначает предел прочности, который обеспечивается в 95% случаев.

Класс является более точным показателем, поэтому большинство производителей при обозначении качества материала переходят на класс, хотя использование марки по инерции также широко распространено.

Возводим свайный фундамент для дома, делаем точный подсчет

Обязательно делают вычисление тех же параметров. Характерная отличительная особенность заключается в сложности вычетов. Во-первых, нужно узнать точные данные о грунте. Затем определить, с какой частотой будут расположены столбы. Во-вторых, определиться с длиной столбов. В третьих, узнать толщину. Для подсчета нагрузочных характеристик рассчитывается вес дома.

К разгрузочным характеристикам относят и снег. Для северных районов это 180 кг/ 1 м2 для среднестатистического дома, а для южных – 50 кг/ 1 м2. Зимой в северных районах слой снега на крыше достигает 1 метра. В таком случае, для дома с площадью крыши 150 м2 нагрузка от снега составит около 3 тонн. Это достаточно серьезно и обязательно нужно учитывать при планировке проекта.

Считаем прочность;

Чтобы сделать подсчеты для свай, необходимо вычислить площадь поперечного сечения и высоту одного столба. Поперечное сечение находится по формуле для круга: S=П*R2. S – площадь, R – радиус. Длина будет зависеть только от желаемой высоты дома над землей и глубины твердого грунта.

Пример расчетов.

Например, для 10 столбов объем будет 5,88 куб/м.

Виды фундаментов

После ознакомления с основными критериями выбора несущих оснований следует подробнее рассмотреть технические особенности того или иного фундамента под кирпичный дом. В этом качестве чаще всего используются три типа оснований:

1. Ленточное.
2. Свайное.
3. Плитное.

Чтобы понять, как сделать правильный фундамент, следует ознакомиться с технологическими нюансами его возведения.

Ленточное основание

Ленточный фундамент под кирпичный дом

Ленточный фундамент для кирпичного дома является наиболее распространённым типом. Среди плюсов такого варианта – его простота и способность выдержать весьма большие нагрузки, что особенно актуально для массивных построек, например, для кирпичного двухэтажного дома. Основания-ленты в зависимости от конструктивных особенностей подразделяются на два типа:

• Монолитные.
• Сборные.

Монолитные основания отливаются непосредственно по месту строительства из бетонного раствора. Прежде чем начинать бетонирование, сооружают опалубку и собирают в ней армирующий каркас. Сборные ленточные конструкции монтируются из блоков при помощи подъёмной техники. Конструктивно фундамент-лента представляет собой бетонную полосу, идущую под всеми опорными стенами здания как наружными, так и внутренними.

Ширина ленточного фундамента может варьироваться от 30 до 60 см: именно такой размер монолитных фундаментных плит регламентируется строительными ГОСТами. Если ширина ленточного фундамента для относительно небольших и лёгких кирпичных построек может составлять 300 мм, то толщина фундамента для двухэтажного дома должна быть не меньше 400 мм.

Свайные основания

Подобный вариант фундамента обычно используется при возведении здания на слабых, болотистых или пучинистых грунтах. Особенностью строительства на таких почвах является необходимость устройства прочного основания, которое может обеспечить устойчивость постройки. Для этих целей подошва фундамента должна быть заглублена вплоть до прочных пород, исключающих усадку здания. Либо низ основания должен находиться ниже уровня промерзания почвы в холодное время года. Это исключит его выдавливание из земли силами морозного пучения.

Свайный фундамент под кирпичный дом

В данном случае наиболее оптимальной технологией является метод забивки или закручивания в землю свай. Это позволяет сэкономить массу сил, времени и денег, которые понадобились бы для проведения землеройных работ и заливки монолитной ленты аналогичной глубины. Выделяют три технологии сооружения свайного основания:

• Забивная.
• Буронабивная
• Винтовая.

Забивной метод состоит в заглублении сваи в грунт при помощи особого молота-копра. Он может быть механическим, подвешиваемым на подъёмный кран или экскаватор. В частном строительстве может применяться и ручной копр, приводимый в действие мускульной силой людей. Буронабивная технология предусматривает бурение в земле скважины необходимой глубины, после чего она армируется и заливается монолитным бетоном.

При винтовой методике для сооружения несущего основания применяются специальные сваи, имеющие спиралевидное остриё. Заглубляются они механическими или ручными сваекрутами, а весь процесс напоминает закручивание самореза или штопора.

Плитный фундамент

Плитный фундамент

Относительно редко используемая в жилом строительстве технология. Классический плитный фундамент представляет собой армированную монолитную плиту, залитую на песчано-гравийной подушке. Небольшая распространённость такого варианта связана с рядом эксплуатационных недостатков. Во-первых, основание-плита исключает сооружение под домом подвала, цоколя или подполья. Во-вторых, такой фундамент используется только при строительстве небольших по массе и размерам зданий.

Плитный фундамент двухэтажного дома из кирпича, может обойтись застройщику чересчур дорого из-за большого объёма бетонной заливки.

Поэтому основание-плита в кирпичном частном строительстве применяется только в случае крайней необходимости. Например, если строительство ведётся на непрочных грунтах. В этом случае большая площадь опорной плиты позволит предотвратить проседание постройки, уменьшив её удельное давление на грунт.

Плитная технология может использоваться и на плотных грунтах, когда необходимо для оптимизации работы объединить фундамент и черновые полы. Такая необходимость может возникнуть при строительстве бань, гаражей или складов.

Ознакомившись с особенностями различных конструкций фундаментов и критериями их выбора, частный застройщик может самостоятельно смонтировать качественное основание под свой кирпичный дом.

Ленточный фундамент – лучший вариант для строительства загородного дома, коттеджа

Ленточное основание прокладывают сплошной линией под всеми наружными и внутренними капитальными стенами при строительстве малоэтажного коттеджа. Собственно, сама конструкция и представляет собой стену. Для его устройства роется котлован, внутри которого размечается линия будущего основания. По этой линии устанавливают опалубку – временные стены для заправки бетона.

Опалубку изготавливают из дерева, либо используют многоразовую металлическую опалубку. В обоих случаях опалубка должна возводиться с такой точностью, чтобы обеспечивать максимально ровную поверхность стенки основания загородного дома

Это очень важно, так как на гладкие стенки слабее воздействуют силы морозного пучения. Чтобы сделать их еще более гладкими и невосприимчивыми к силам морозного пучения, стенки покрывают пленкой или смазывают отработанным машинным маслом

Рис. 1 – Устройство фундамента.

1. Грунт.
2. Песчаная подушка.
3. Щебень.
4. Опалубка.
5. Арматура.
6. Бетон.

После обустройства песчаной подушки в смонтированную опалубку помещают специальным образом скрепленную между собой металлическую арматуру (арматурный каркас), а затем заливают бетоном. Не стоит экономить на марке бетона, и тогда вы получите в основе будущего кирпичного коттеджа или дома из пеноблоков прочную монолитную железобетонную конструкцию.

После заливки оставшиеся пустоты между стенками заполняют обратной засыпкой. Грунт трамбуется, при необходимости на нем устраивается бетонный пол подвала или цокольного этажа.

Во всем мире ленточные фундаменты устраиваются в виде монолитной железобетонной конструкции и лишь в России еще многие фирмы практикуют возведение сборных ленточных оснований при строительстве загородных кирпичных домов или деревянных коттеджей. Такая технология на первый взгляд кажется проще, чем армирование и заливка опалубки бетоном, но качество сборных ленточных фундаментов гораздо хуже – в первую очередь из-за того, что в них нарушается целостность. Армированный монолит гораздо прочнее конструкции со швами.

Самостоятельный выбор параметров

При самостоятельном строительстве без каких-либо геологических изысканий, расчёты следует проводить исходя из усреднённых ориентиров для конкретной местности застройки либо опираясь на практику соседних строений.

При выборе варианта глубины и толщины ленты следует исходить из того, что мелкозаглублённый фундамент для дома с газобетонными стенами, строящемся не на болоте, не на затопляемой местности и не на полюсе холода, – это самый экономичный вариант основания небольшого дома.

В практике проектирования советских времён даже солидные грамотные инженеры закладывали в расчёты немного большие, чем следовало по нормам, параметры прочности и надёжности, — «на всякий случай». Потому и стоят без капремонта временные бараки по 60-70 лет без капитального ремонта, вопреки нормативам эксплуатации в 30 лет.

Иными словами: застройщику необходимо сначала подсчитать примерный вес дома со всем его содержимым и толстым слоем снега на крыше. Это нагрузка на грунт. Далее – изучение табличных данных, беседа со строителем из соседнего дома, и примерный эскизный план фундамента уже сложится в голове. Затем контрольная консультация со знакомым профессионалом. И всё, приступаем к строительству.

Ленточный фундамент под дом из пеноблоков

Ленточное основание представляет собой сплошную полосу (ленту) из бетона или штучных материалов, расположенную под всеми внешними и внутренними несущими стенами. Для строительства выкапывается траншея, в которой на слое песчаной засыпки создают ленту определенной высоты и ширины.

Все параметры фундамента подлежать предварительному расчету, выполненному на основании обследования участка, анализа гидрогеологической обстановки и прочих факторов.

Пенобетон — самый легкий из всех подобных материалов. Вес постройки из него в 2-5 раз меньше, чем вес дома такого же размера, сложенного из кирпича. Это позволяет строить фундамент с меньшей несущей способностью.

Ленточное основание под такую постройку можно существенно уменьшить, как в отношении глубины заложения, так и ширины ленты. Это позволяет снизить объем земляных работ и уменьшить количество строительного материала.

Ленточный фундамент под дом из пеноблоков

Ленточное основание представляет собой сплошную полосу (ленту) из бетона или штучных материалов, расположенную под всеми внешними и внутренними несущими стенами. Для строительства выкапывается траншея, в которой на слое песчаной засыпки создают ленту определенной высоты и ширины.

Все параметры фундамента подлежать предварительному расчету, выполненному на основании обследования участка, анализа гидрогеологической обстановки и прочих факторов.

Пенобетон — самый легкий из всех подобных материалов. Вес постройки из него в 2-5 раз меньше, чем вес дома такого же размера, сложенного из кирпича. Это позволяет строить фундамент с меньшей несущей способностью.

Ленточное основание под такую постройку можно существенно уменьшить, как в отношении глубины заложения, так и ширины ленты. Это позволяет снизить объем земляных работ и уменьшить количество строительного материала.

Основные факторы, влияющие на глубину залегания фундамента

Глубина заложения фундамента зависит от геологических условий и типа здания

Чтобы правильно осуществить расчет глубины заложения фундамента, необходимо учесть:

• глубину залегания грунтовых вод;
• пластовые расслоения грунтов;
• глубину промерзания грунтов;
• содержание агрессивных составляющих в составе грунта;
• марку используемого материала.

Глубина фундамента зависит от места расположения нового дома: рядная застройка или отдельно стоящее здание.

Глубина промерзания грунта

При закладке любого фундаментного основания необходимо иметь в виду, что почва в разных районах имеет разную плотность и водонасыщенность. Узнать об этих особенностях грунта можно у владельцев соседних построек.

Можно воспользоваться специальными картами, где приведены нормативные данные:

Минимальная глубина закладки фундаментов

Зависимость глубины заложения фундамента от уровня промерзания грунта

Фундаментное основание должно закладываться ниже уровня залегания грунтовых вод. В противном случае при вспучивании грунта из-за их замерзания, фундамент может разрушиться, ведь сила сезонных подвижек почвы может составлять от 10 до 15 т/кв.м. При этом неравномерность вспучивания грунта в разных местах участка способна вызвать перекос подушки, что приводит к появлению трещин и в конечном итоге к его разрушению.

Расчет глубины заложения фундамента осуществляется по формуле Hp = Mt*m*Hh, где:

• Hh — глубина промерзания грунта;
• Mt — коэффициент влияния тепла наружных стен здания (Mt = 0,7-1,0);
• m — коэффициент условий эксплуатации здания (m = 1,1).

Теоретически минимальная глубина залегания фундамента составляет:

• 0,5 м — если нет опасности промерзания почвы, а грунтовые воды не приближаются к основанию фундаментной подушки более, чем на 2 м;
• 0,8 м — для непромерзающих грунтов (песок, гравий и др.);
• 0,8 м — для промерзающих грунтов при условии, что грунтовые воды не приближаются к основанию фундамента более, чем на 2 м.;
• 1,0 м -для промерзающих грунтов.

Среднестатистические расчеты показывают, что величина заглубления фундаментов должна составлять не менее 0,9 м. Однако учитывая климатические условия большинства регионов России, специалисты советуют подошву фундаментного основания размещать на глубине 1,1 м, так как возможно пучение почвы во время сильных морозов, характерных для многих регионов России.

Обустройство ступенчатого фундамента

Когда различные элементы фундамента должны иметь разную глубину, например, под наружными и внутренними стенами и т.д., переход от одной глубины заложения его подошвы к другой должен осуществляться плавно.

На примере фундамента для двухэтажного дома из кирпича рассмотрен расчет этого перехода на практике:

Если фундаментное основание выполнено из стандартных бетонных блоков, длина ступеней (Ly), при помощи которых осуществляется плавный переход от одной отметки к другой, должна удовлетворять условиям соотношения Ly/hy ≤ 0,5 м.
