Геодезическая основа строительства

Особенности выполнения геодезической съемки

Всю работу, которая выполняется геодезистами, можно разделить на несколько этапов, следующих один за другим:

1. Топографическая съемка. Здесь специалист выезжает на место для обследования участка, берет пробы грунта, определяет наличие подпочвенных вод и производит топографические замеры.
2. Геодезические работы. На территории, где производятся исследования, могут располагаться подземные и надземные коммуникации, включая электроснабжение, теплотрассы, телефонные и интернет кабели и прочие. Помимо этого на данном этапе работ определяются уклоны и перепады высот, предоставляются рекомендации относительно расположения будущей застройки по сторонам света.
3. Работы по согласованию выявленных подземных коммуникаций с соответствующими коммунальными службами.
4. Инженерно-геологические мероприятия. Здесь производится доскональное исследование почвы как на местности, так и в лабораторных условиях. На основании расчета предоставляется письменное заключение относительно несущей способности грунта на исследуемом участке.
5. Оформление межевого плана. Создание плана предусматривает нанесение в натуре межевых знаков на участке, что позволяет с высокой точностью определить его границы по факту.
6. Рассмотрение проекта будущего строения и сравнение его с полученными результатами для проверки соответствия. При необходимости вносятся корректировки и поправки, даются ценные рекомендации относительно глубины и типа фундамента, точного места расположения дома.

Работу по геологии земельного участка обычно выполняет бригада из нескольких человек, в состав которой входят инженер-картограф, специалист по топографии и геодезист.

Состав работы по геодезии земельного участка:

• Исследования ландшафтных особенностей местности
• Определение точных границ земельного участка, что выявляется в результате межевания
• Выявление поворотных точек
• Анализ расположенных коммуникаций (в том числе и заброшенных – необслуживаемых)
• Съемка объектов строительства, расположены на участке

По времени на все геодезические работы обычно уходит порядка 3-4 недель, однако все зависит от площади надела, времени года, погодных условий и так далее.

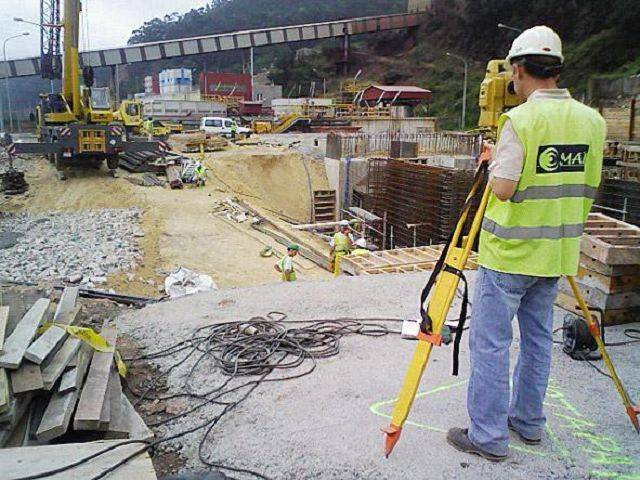

Как выполнить вынос в натуру?

Способом полярных координат осуществляется вынос в натуру, в максимальном количестве случаев. Заданное направление определяется именно так. После создается разбивочная сетка в виде пересекающихся осей, образующих прямоугольники. Размер последних может быть разным, все зависит от проекта.

Знаки устанавливаются в точках, образованных в местах пересечения осей. Также сюда относят:

• Линии триангуляции.
• Сеть нивелирную.
• Линии красные.

Для точных СМР все это потребуется. Знаки для создания ГРО должны сохраниться. Также при планировании производится оценка климата.

Контроль необходимо осуществлять на каждом из этапов, поэтому требуется провести исполнительную съемку. Сведения о проверке заносят в исполнительные документы.

Перечень нормативно-технических документов

1. СП 47.13330.2012. Инженерные изыскания для строительства. Основные положения (Актуализированная редакция СНиП 11-02-96), Москва, 2012;
2. СП 126.13330.2012. Геодезические работы в строительстве  Актуализированная редакция СНиП 3.01.03-84, Москва, 2012.
3. СП 11-104-97. Инженерно-геодезические изыскания для строительства. Госстрой России, Москва, 1997.
4. Инструкция по нивелированию I, II, III и IV классов, ГКИНП (ГНТА) – 03 -010 -03, Москва, ЦНИИГАиК, 2004.
5. Правила закрепления центров пунктов спутниковой геодезической сети, Москва, ЦНИИГАиК, 2001.
6. ГОСТ Р 51872 – 2002, Документация исполнительная геодезическая. Правила выполнения, Москва, Госстрой России, 2002.

Приемка результатов геодезической разбивочной основы

Перед началом строительства ГРО, подготовленная геодезистами, должна быть принята уполномоченными лицами в виде акта освидетельствования геодезической разбивочной основы. Этот акт должен быть составлен как минимум в 2 экземплярах: для подрядчика, ответственного за строительство объекта, и для заказчика.

Сведения, указываемые в акте освидетельствования ГРО

Сначала нужно указать в шапке акта, по какому объекту строительства составлялась геодезическая разбивка. Для этого прописывается наименование и точный адрес места будущей стройки.

Затем заполняются сведения о заказчике. Если заказчик является юридическим лицом, необходимо указать его наименование, ОГРН, ИНН, сведения о государственной регистрации (дата выдачи и номер свидетельства), а также телефон и почтовый адрес. Физическим лицам нужно написать ФИО, данные паспорта и место регистрации, а также телефон.

Аналогичные данные указываются и о подрядчике.

Затем в акт освидетельствования ГРО необходимо прописать сведения, касающиеся лица, которое осуществляло и отвечало за процесс подготовки документации по строительному проекту.

После этого нужно указать наименование лица и другие требующиеся сведения о нём, которое выполняло работу по построению ГРО.

В основной части акта освидетельствования ГРО в первую очередь указывается её номер и дата проведения освидетельствования. Затем указываются должности и инициалы представителей заказчика; подрядчика; органа, занимающегося задачами строительного контроля; лица, занимавшегося проектной документацией; лица, разработавшего ГРО. В акте прописывается, что эти лица рассмотрели документацию по ГРО на объект строительства, а затем осмотрели знаки, которые были закреплены на местности. Отмечается, если знаки проходят проверку, что они соответствуют государственным техническим регламентам и выполнены с необходимой точностью в измерениях и построении. При необходимости указываются дополнительные сведения.

В заключительной части акта необходимо отметить количество экземпляров, в котором он был составлен, указать приложения (схемы и чертежи), использовавшиеся при освидетельствовании, и затем присутствовавшие на поверке лица должны поставить свои подписи.

После этого объект будущего строительства официально допускается к началу строительных работ.

Что такое Геоподоснова и насколько важен этот документ при проектировании земельного участка, вы можете узнать здесь

Понятие исполнительной документации в строительстве

Если рассматривать термин, исполнительная документация в строительстве — набор материалов графического и текстового характера, в которых отражены реальные проектные решения, а также фактическая позиция объектов капстроительства (в том числи их элементов) при возведении, реконструкции или капремонте сооружений по мере окончания определенных в проекте работ.

Ведение исполнительной документации — процесс, который регламентируется законодательством РФ. Наличие правильно оформленных документов упрощает процесс последующей эксплуатации. В ней находит отражение техническое состояние объекта, а также информация об исполнителях различных видов работ.

В состав исполнительной техдокументации входят первичные бумаги о соответствии, а также рабочий проект. Рассмотрим особенности каждого из них:

• Первичные бумаги о соответствии — документы, которые оформляются в процессе возведения объекта. В них отражается производственный процесс и техническое состояние сооружения. Перечень первичных документов указан в строительных нормах и проекте. К первичным документам относятся журналы работ, сертификаты, геодезическая съемка и другие. Такие бумаги комплектует генподрядчик под контролем заказчика. После они передаются заказчику по списку, являющемуся приложением к главному пакету.
• Рабочий проект — комплект чертежей, на которых имеются надписи о выполнении работ по чертежам или о внесенных в них правках (по согласованию с проектировочной компанией). Внесение изменений осуществляется лицами, которые ответственны за осуществление строительных и монтажных мероприятий (РД 11-02-2006, а также СНиП 3 01.04-87). Как правило, комплект чертежей делается в нескольких вариантах, один из которых отдается заказчику, а еще два — организации, которая будет заниматься эксплуатацией объекта. Также один экземпляр оставляет себе компания, осуществляющая работы.

Состав исполнительной документации

С перечнем основных документов мы ознакомились, теперь давайте разберемся, в каком составе и в какой очередности исполнительная документация должна быть разложена в наших папках или блоках:

Титульный лист

В верхней части указывается наименование заказчика и подрядчика. В центре пишется заголовок «ПРИЕМО-СДАТОЧНАЯ ДОКУМЕНТАЦИЯ», под которым должно быть название объекта или наименование работ. Мы описали наиболее часто встречающееся оформление титульного листа, однако возможны и другие варианты в свободном стиле, так как никакими нормативами это не ограничена.

Реестр исполнительной документации, находящейся в данной папке

Реестр представляет собой пакет исполнительной документации, для оформления которого применима Форма № 1.2 ВСН 012-88 (Часть II). Обычно, реестр комплектуется в двух экземплярах, на каждом из которых заказчик ставит отметку при сдаче – «исполнительная документация сдана». По сути, это является главным документом, удостоверяющим окончание работ на объекте строительства.

Ведомость внесённых изменений проекта по данному сооружению

Согласно Форме № 1.4 ВСН 012-88 (Часть II), в данную ведомость вносятся все изменения проектных решений, а также прикладываются заверенные копии писем по согласованиям заказчиком изменений проекта и проектировщиком, а также заверенные копии согласований изменений проекта.
Образец заполнения ведомости внесенных изменений

Общий журнал работ или специальные журналы по видам работ

На объекте строительства общий журнал работ ведется линейными инженерно-техническими работниками (ИТР), то есть прорабами или мастерами.

С марта 2016 года в силу вступил Приказ Ростехнадзора N 428 от 26 октября 2015 года, согласно которому были внесены некоторые изменения в формы актов исполнительной документации. Перемены коснулись и «Общего журнала работ». Поэтому некоторые заказчики и представители органов государственного надзора уже требуют заполнения по новым правилам.

Правда, на некоторых объектах всё ещё разрешается использовать «Общий журнал работ» в соответствии со СНиП 12-01-2004, который проще и удобнее в заполнении, чем изменённый РД 11-02-2006. Вышенаписанное можно отнести и к актам на скрытые работы, и к актам приемки ответственных конструкций.

Акты освидетельствования скрытых работ и исполнительные схемы к ним

Здесь пока ещё широкое поле для маневров. Можно использовать РД 11-02-2006 с внесёнными изменениями или СНиП 12-01-2004, который более проще и удобнее в заполнении, чем изменённый РД аналог.
Акты на скрытые работы

Акты испытаний, акты приемки, освидетельствования и исполнительные схемы к ним

Акты на скрытые работы, акты промежуточной приемки ответственных конструкций, акты испытаний раскладываются внутри лапки в хронологической последовательности и оформляются в соответствии с РД 11-02-2006 с внесёнными изменениями или СНиП 12-01-2004.
Акт приема работ

Документы о качестве

К данному виду документов относятся сертификаты и паспорта (технические, на примененные материалы, на оборудование) и другие бумаги, удостоверяющие качество используемых конструкций и деталей. А также, различная сопроводительная документация к ним.

Разрешительная документация

К разрешительной документации относятся приказы о назначении ответственных лиц на объекте, лицензии на выполнение определенного рода работ и т.д.

Исполненные чертежи

Речь идет о комплекте рабочих чертежей на строительство объекта, предъявляемый к приемке и разработанного проектными организациями. На комплекте чертежей лицами, ответственными за производство строительно-монтажных работ, делаются пометки с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, согласованными с авторами проекта.
Исполнительные чертежи

Порядок ведения

Порядок ведения и содержание исполнительных бумаг при выполнении восстановительных или строительных работ, а также капремонта разработан с учетом ГрК РФ, а также другими нормами, а актами и действующими в РФ требованиями технических регламентов. Оформление такой документации является задачей лица, которое выполняет строительные работы.

При оформлении разрешения на ввод в эксплуатацию наличие корректно оформленной исполнительной документации принимается в качестве доказательства, что готовый объект соответствует действующим правилам и нормам, а также составленному проекту.

Исполнительная документация должна храниться у заказчика или застройщика до момента осуществления органом государственного надзора контрольной проверки. На период выполнения такой работы бумаги предаются заказчиком или застройщиком в ГАСН. После изучения орган строительного надзора выдает заключение, насколько построенное (реконструированное, отремонтированное) здание соответствует действующим требованиям техрегламентов и других правовых актов. Кроме того, исполнительные документы передаются заказчику и строительной компании для постоянного хранения.

Порядок ведения исполнительной документации определяется следующими номами:

• РД-11-02-2006. Здесь отражены требования к порядку ведения и составу исполнительных документов при возведении, капремонте или реконструкции сооружений капстроительства. Здесь же отражены требования, которые предъявляются к актам освидетельствования конструкций, выполненных мероприятий или участков инженерного и технического обеспечения.
• РД-45.156-2000. В этом документе отражены требования к составу и порядку ведения бумаг в отношении завершенных линейных сооружений внутризоновых и магистральных волн.
• РД-11-05-2007 — регламентирует порядок оформления (ведения) специального и (или) общего журнала, в котором учитываются выполненные работы при реконструкции, возведении или капремонте объектов.
• ГОСТ Р 51872-2002 — правила выполнения исполнительной геодезической документации.

Исполнительная документация готовится на бумажном носителе или в электронной форме

Важно, что приемка документации государственными структурами строительного надзора осуществляется только в бумажном виде

Сети разбивки, выполненные с помощью нивелира

Сети разбивки требуются, чтобы выполнить их закрепление на участке посредством реперов.

На практике для построения используются два метода:

• Замкнутые нивелировочные ходы.
• Полигонные системы.

Реперами закрепляются основания пунктов. Их установка осуществляется для передачи на высотные отметки на объект с несколькими знаками.

Стоит знать, чтобы видимость между смежными знаками при выполнении построения сетей соблюдалась. При проведении измерений от визирного луча, основные требования, чтобы он прошел не менее чем на 50 см от грунта.

Требования при закладке знаков нивелировки:

• При наличии возможностей пункты плановой и высотной сети следует совмещать.
• Закладывать знаки лучше в конструкции, построенные как м инимум 2 года назад.
• Учесть при закладке реперов наличие грунтовых вод, чтобы первые не были смещены. Желательно выбивать местность, где грунтовых вод не проходит.

При проведении замеров нужно соблюдать точность, отличающуюся от особенностей участка местности и ОКСа, но пределы допускаемых погрешностей должны учитываться.

Внешняя разбивочная сеть

Внешнюю разбивочную сеть сооружения следует формировать в виде геодезической сети, пункты каковой фиксируют в территории вынос оси, а кроме того углы, образованные пересечением главных осей. Нивелирная сеть площадки и наружная различная сеть сооружения формируется в виде нивелирных ходов. Высотная сеть основывается никак не меньше Нежели в 2 репера. Пункты нивелирной и плановой разбивочной сети, нередко необходимо совмещать.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг, определенных поставленному распорядку строительства. Зоны закладки геодезических знаков обязаны быть показаны в стройгенплане плана учреждения, а кроме того в чертежах, разработанных с целью изготовления заявок согласно распланировке и стройке площади.

Величины СКП назначаются в зависимости от наличия одной из черт. При присутствии двух и более черт величины СКП назначаются согласно характеристике, соответственной наиболее высокой точности.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг

Достоверность построений оригинальных и сложных объектов и монтажа технологического оснащения необходимо подсчитывать расчетами в базе инженерных критерий и принимая во внимание специальные условия к допускам, в согласовании с планом

Подготовка разбивочной геодезической основы

Геодезическая разбивочная сеть необходима впервую очередь для разбивки точек и линий объектов на строительной площадки. По координатам заложенным при ее создании проводят вынос с проекта в натуру осей зданий, перенос параметров инженерных сооружений с выполнением последующих геодезических работ по деформационному мониторингу и проведению исполнительной съемки.

Компания «Промтерра» работает с объектами любой сложности, предоставляя точные результаты, включая математические расчеты,
проверку на деформации, чертежи,
топографические планы и документацию. Заказчик имеет право контролировать процесс выполнения разбивки для строительства на любом этапе.
С этой целью могут быть проведены выборочные проверки измерений.

Принимать работу можно только в том случае, если все параметры сходятся. Геодезисты работают по проверенным методам и с надежным геодезическим оборудованием, поэтому сопровождение строительства зданий и точность создания разбивочной сети всегда проходит на высоком профессиональном уровне.

Что такое геодезическая разбивочная основа?

На практике, геодезическая разбивочная основа представляет собой сеть геодезических пунктов, закрепленных специальными знаками, служащую для определения конфигурации объекта на местности. Как и прочие виды геодезических работ, создание геодезической разбивочной основы проходит с учетом главного принципа геодезии – от общего к частному.

Если речь идет о возведении нелинейного сооружения, то геодезическая разбивочная основа (ГРО), как правило, имеет вид сетки из рядов продольных и поперечных осей, расположенных параллельно главным осям здания. Они образуют ячейки различной формы (квадрат, прямоугольник) с длиной сторон 50, 100, 150, 200 м. Длина сторон и форма ячеек зависит от требований проекта по точности, размеров объекта и прочих факторов.

Важно! Устанавливая реперы и марки необходимо учитывать влияние негативных природных явлений на их устойчивость – перепады температуры, динамические процессы в районе и прочие. Прежде, чем приступить к выносу разбивочной основы, наши специалисты создают ее чертеж, используя для этих целей генеральный план участка

На чертеже обозначаются все элементы для последующего переноса в натуру и их привязка к пунктам государственной сети. Если речь идет о возведении объекта в районе с плотной застройкой, при разработке чертежа учитывается положение объектов рядом с площадкой строительства, как фактическое, так и запроектированное

Прежде, чем приступить к выносу разбивочной основы, наши специалисты создают ее чертеж, используя для этих целей генеральный план участка. На чертеже обозначаются все элементы для последующего переноса в натуру и их привязка к пунктам государственной сети. Если речь идет о возведении объекта в районе с плотной застройкой, при разработке чертежа учитывается положение объектов рядом с площадкой строительства, как фактическое, так и запроектированное.

Какие разделы есть в акте освидетельствования геодезической разбивочной основы

При заполнении акта освидетельствования геодезической разбивочной основы на титульном листе указывают все сведения о вновь строящемся объекте. В первом пункте описывают, как называется проектная документация. Далее указывают точный адрес участка, где происходила геодезическая сверка. После этого необходимо вписать еще несколько данных.

1. Полные сведение о техническом заказчике или застройщике. Информация будет разной в зависимости от того, каким лицом является застройщик или заказчик:
   • для юридических это дата и место выдачи документа, подтверждающего государственную регистрацию, а также ИНН и ОГРН;
   • для физических – полное имя, данные паспорта с указанием места и даты выдачи.
2. Информация о лице, которое занимается возведением объекта. Здесь тоже учитывают, какое лицо выполняет указанные работы – юридическое или физическое.
3. Данные лица, подготовившего проектную документацию. Оно тоже может быть физическим или юридическим. В зависимости от этого вписывают информацию о конкретном человеке или об организации.

Второй лист акта освидетельствования

На втором листе сначала необходимо указать его номер и дату составления акта. Заполнение этой части документа тоже не вызывает трудностей, поскольку в каждом пункте прописаны все данные, которые требуется вписать. Они расположены в определенном порядке.

1. Представитель застройщика или технического заказчика, ответственный за строительный контроль. Здесь указываются:
   • должность;
   • фамилия с инициалами;
   • номер идентификации специалиста в национальном реестре;
   • реквизиты приказа, подтверждающего полномочия специалиста.
2. Представитель лица по контролю над капитальным строительством. Указывают те же данные, что и в предыдущем пункте.
3. Представитель лица, которое выполнило разбивку ГРО на выделенном земельном участке. Заполняют аналогично двум предыдущим пунктам.
4. Наименование возводимого объекта, в отношении которого была проверена документация геодезического раздела.

Окончание акта освидетельствования

В конце документа указывают, что работы, которые предъявлены к освидетельствованию, выполнены согласно разработанному проекту и нормативам. Это касается следующего:

• знаков ГРО;
• их координат;
• отметок;
• мест установки и способов, которыми были закреплены реперы.

В процессе геодезической проверки разбивочную основу изучают на соответствие нескольким видам документации. К ним относятся:

• шифр проекта, номер или другие реквизиты чертежа;
• информация о лицах, которые полностью подготовили геодезический раздел проекта;
• название нормативных актов, использованных в процессе разработки документации.

В качестве основного документа для осуществления освидетельствования ГРО используется СП 126.13330.2012.

Дополнительные сведения

В нижней части бланка акта освидетельствования геодезической разбивочной основы указывают несколько дополнительных данных. Они расположены в определенном порядке.

1. Фактическое количество копий, в которых составлен акт освидетельствования ГРО.
2. Приложения, которые использовались в процессе геодезической сверки в отношении объекта. К ним относятся различные схемы, ведомости, чертежи. Примером является исполнительная схема геодезической разбивочной основы.
3. Фамилия, инициалы и подпись застройщика или технического заказчика и представителей следующих лиц:
   • осуществляющего строительство;
   • специалиста по строительному контролю;
   • подготовившего проектную документацию;
   • осуществившего геодезическую разбивку.

Приёмка результатов геодезической разбивочной основы

Перед началом строительства ГРО, подготовленная геодезистами, должна быть принята уполномоченными лицами в виде акта освидетельствования геодезической разбивочной основы. Его образец вы можете скачать здесь: http://ispoldoc.ru/forms/forma1_1.doc

Этот акт должен быть составлен как минимум в 2 экземплярах: для подрядчика, ответственного за строительство объекта, и для заказчика.

Сведения, указываемые в акте освидетельствования ГРО

Сначала нужно указать в шапке акта

Затем заполняются сведения о заказчике. Если заказчик является юридическим лицом, необходимо указать его наименование, ОГРН, ИНН, сведения о государственной регистрации (дата выдачи и номер свидетельства), а также телефон и почтовый адрес. Физическим лицам нужно написать ФИО, данные паспорта и место регистрации, а также телефон.

Аналогичные данные указываются и о подрядчике.

Затем в акт освидетельствования ГРО необходимо прописать сведения, касающиеся лица, которое осуществляло и отвечало за процесс подготовки документации по строительному проекту.

После этого нужно указать наименование лица и другие требующиеся сведения о нём, которое выполняло работу по построению ГРО.

В основной части акта освидетельствования ГРО в первую очередь указывается её номер и дата проведения освидетельствования. Затем указываются должности и инициалы представителей заказчика, подрядчика, органа, занимающегося задачами строительного контроля, лица, занимавшегося проектной документацией, лица, разработавшего ГРО. В акте прописывается, что эти лица рассмотрели документацию по ГРО на объект строительства, а затем осмотрели знаки, которые были закреплены на местности. Отмечается, если знаки проходят проверку, что они соответствуют государственным техническим регламентам и выполнены с необходимой точностью в измерениях и построении. При необходимости указываются дополнительные сведения.

В заключительной части акта необходимо отметить количество экземпляров, в котором он был составлен, указать приложения (схемы и чертежи), использовавшиеся при освидетельствовании, и затем присутствовавшие на поверке лица должны поставить свои подписи.

После этого объект будущего строительства официально допускается к началу строительных работ.
