Коды ошибок газового агрегата Viessmann vitopend 100
Чтобы разобраться, что означает код неисправности газового котла висман vitopend 100, следует посмотреть инструкцию. Но не все коды говорят о поломке агрегата, некоторые указывают на работу определенного режима.
Рассмотрим коды неисправностей газового котла висман витопенд, причины их появления и методы устранения поломок.
Ошибка F2 указывает на:
- поломки в горелочном устройстве;
- срабатывание ограничителя температуры.
Исправить положение можно следующими методами:
- проверить давление в системе;
- удалить лишний воздух из отопительной системы;
- проверить работоспособность ограничителя температуры.
Наличие ошибки F3 говорит о неисправной горелке. Чтобы устранить проблему, следует проверить электроды и соединительные провода.
Ошибка F4 указывает на отсутствие сигнала наличия огня. Следует проверить соединительные кабели и электроды розжига.
F5 говорит о неисправности топочного автомата – скорее всего, реле давления при включении горелки закрыто либо оно не закрывается при достижении оптимальной частоты движения. В этом случае необходимо проверить дымоход и наличие в нем тяги, шланг и реле давления воздуха, а также соединительные провода.
Ошибка F6 выходит, если произошло срабатывание узла опрокидывания тяги 10 раз на протяжении 24 часов. Требуется проверить наличие тяги в дымоходе.
F8 – регулирующая арматура закрывается с задержкой. Для ликвидации проблемы необходимо провести диагностику арматуры и обоих кабелей.
Ошибка F9 – управление модуляционным клапаном неисправно. Следует вызвать специалиста для проведения диагностики.
Коды 30 и 38 указывают на блокировку горелки. Причинами этого обычно являются:
- замыкание отопительного термистора;
- обрыв провода температурного датчика.
В этом случае необходимо провести диагностику термистора или проверить проводку датчика.
Ошибка 50 актуальна только для одноконтурной модели. Она означает замыкание температурного датчика отопительного контура. Следует проверить контакты датчика либо заменить его на новый. 51 – не работает термистор горячей воды. Проверить контакты элемента или заменить его.
Конденсационные газовые котлы отопления – как сэкономить до 30% газа
Код 58 означает обрыв контактов температурного сенсора. Следует проверить подвод контактов. 59 – отсоединился или сломался термодатчик ГВС. Требуется проверить проводку датчика или заменить сломанный элемент на новый.
Код неисправности b0 означает, что контроллер опрокидывания тяги замкнулся. Следует вызвать мастера сервисной службы.
b8 – обрыв температурного датчика дыма. Требуется наладить проводку.
0А – срабатывание датчика давления газа. Необходимо проверить давление топлива в системе. Если оно ниже нормы, обратиться в газопоставляющую компанию.
https://youtube.com/watch?v=5WB5P2iVnWg
0Е – превышение температуры теплоносителя выше 84ºC. Следует убедиться в работоспособности температурного датчика отопительной системы.
0С – низкое напряжение в сети.
Помимо ошибок на экране высвечивается индикация режимов:
- 03+SERV – активация режима заполнения;
- температура, индикация + SERV – включен режим «Трубочист» (работа на минимальной мощности).
Инструкция по эксплуатации
Эксплуатация котлов Viessmann Vitogas 100-F не представляет никакой сложности и не ставит перед пользователями никаких специфических задач.
Регулировка температуры производится по мере необходимости, периодически производится очистка внешней поверхности корпуса. Все остальные задачи — очистка деталей конструкции, обслуживание, ремонт и т.п. — выполняется силами работников сервисных организаций.
Самостоятельный ремонт или любое вмешательство в конструкцию котлов настоятельно не рекомендовано, так как оно может вызвать окончательный вывод агрегата из строя или прекратить действие гарантийного договора.
Как правильно настроить прибор
Первичная настройка котла производится на предприятии-изготовителе, о чем пользователь извещается в инструкции, прилагаемой к котлу при продаже. Монтаж и текущая настройка выполняется техниками из сервисного центра, поэтому пользователю остается лишь изменение режима работы в соответствии с микроклиматом помещения и собственными ощущениями.

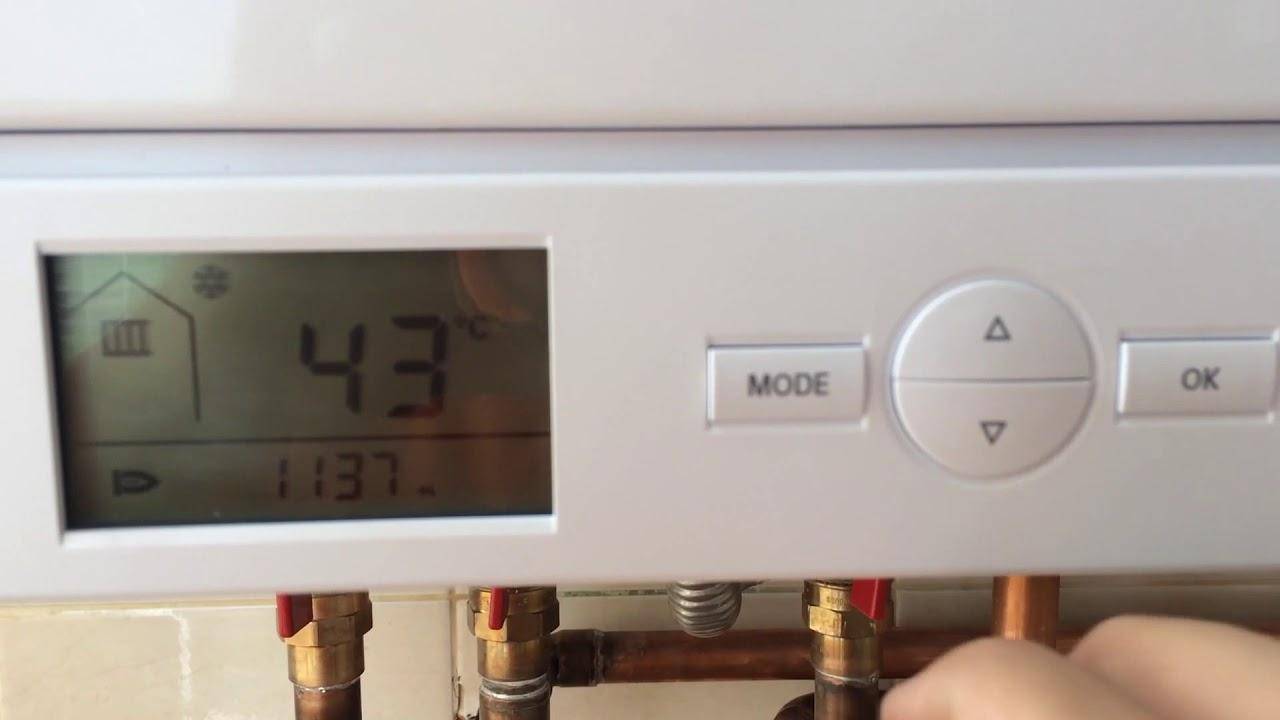

Все управление сосредоточено на внешней панели. Нажатием кнопки «mode» производится выбор режима, а кнопками со стрелками вверх и вниз производится настройка соответствующей температуры.
Там же можно включить летний и зимний режимы работы (только ГВС или ГВС совместно с отоплением).
Характеристики
Среди газовых двухконтурных котлов данного производителя можно выделить два основных вида – это дымоходные котлы и турбированные. Особенностью дымоходных систем является то, что устанавливать их можно только в помещениях, имеющих соответствующую вентиляцию и дымоотвод. Вторая же модель характеризуется возможностью установки практически в любом помещении и даже в квартире, так как для таких аппаратов не требуется специальной вентиляции, а продукты горения выводятся благодаря вентилятору.
Стандартной моделью является дымоходная, и приобретают её куда чаще. Данный вариант нагревательной системы имеет сам котёл, монтажную раму и соответствующие трубы для монтажа вентиляционной системы.
В целом, дымоходный котёл Viessmann имеет следующие технические характеристики:
- Параметры мощности отопительного прибора можно установить самостоятельно в зависимости от индивидуальных предпочтений. В среднем, минимальный показатель котлов такого типа составляет 10 кВт, а максимальный – 23 кВт.
- Котёл имеет расширительный бак объемом 6 литров.
- Показатели температуры так же устанавливаются самостоятельно. Обычно максимальное значение нагрева воды составляет 85 градусов, а минимальное – около 30 градусов.
- Габариты котла составляют 40×72,5×34 см, а вес около 35 кг.
Котёл имеет панель управления с электронным показателем задаваемых значений. В этом не возникнет особой сложности, так как все регуляторы обозначены и понятны. Удобный дисплей способен показать температуру воды в системе, уровень работы горения газа, а при возникновении неисправностей выдаёт специальный код, обозначение которого можно найти в прилагающихся правилах эксплуатации. Также на панели имеется манометр (круглая шкала со стрелкой).
Он предназначен для указания уровня давления в отопительном контуре. После установки всей системы и начала её заполнения водой необходимо внимательно следить за показаниями манометра. Производитель Viessmann указывает, что давление не должно превышать показателя в 1,5 Бар. Также на панели находится кнопка включения и отключения отопительного прибора.
Отдельно продаются комнатные термостаты, на которых просто выставляется необходимое температурное значение, а сам термостат управляет отопительным прибором. На некоторых термостатах задаются значения температуры, которая должна меняться в течение суток. Например, днём котёл может греть слабее, а ночью сильнее. Также существуют приборы, позволяющие осуществлять управление котлом дистанционно.
Новости
13.08.2020
Изменение заказных номеров емкостных водонагревателей и буферных емкостей Vitocell 100 емкостью менее 300 литров
C 1 августа 2020 произошло обновление емкостных водонагревателей Viessmann Vitocell с несъемной облицовкой, объемом до 300 литров
06.08.2020
Снятие с программы поставок котлов Vitogas 72-140 кВт
Vitogas 100 F тип GS1D 72-140 кВт и котлы Vitorond 100 тип VR2B до 63 кВт снимаются с программы поставок.
30.07.2020
Плановое повышение цен на продукцию Виссманн
С 01.08.2020 плановое повышением цен на продукцию Viessmann от производителя, стоимость повышается. Цены на сайте могут отличать…
Информация об оборудовании Газовые котлы Viessmann Vitogas 100 F GS1D
Газовые котлы Viessmann Vitogas 100 F GS1D – низкотемпературные чугунные напольные газовые котлы мощностью от 29 до 60 кВт.
Газовые котлы Viessmann Vitogas 100-F находят применение в отоплении коттеджей на одну, две и несколько семей, а также производственных и общественных строениях.
Технические особенности
- Поверхность теплообмена из специального высококачественного серого чугуна с чешуйчатым графитом. Низкая теплонапряженность котлового блока обеспечивают надежность эксплуатации
- Стержневая горелка из нержавеющей стали с частичным предварительным смешиванием и возможностью дооборудования системой Renox для снижения содержания NOx
- Высокая надежность воспламенения и мягкое, бесшумное зажигание благодаря системе зажигания периодического действия
- Реле контроля давления газа в комплекте поставки для автоматического включения после сбоя в подаче
- Нормативный к.п.д.: 83 % (Hs)/92%(Hi)
- Атмосферный газовый водогрейный котел Viessmann Vitogas 100-F с горелкой частичного предварительного смешения
- Высокая эксплуатационная надежность при значительных колебаниях сетевого давления и электрического напряжения, длительный срок службы благодаря поверхностям теплообмена из специального высококачественного серого чугуна с чешуйчатым графитом и низкой теплонапряженности котлового блока
- Стержневая горелка из нержавеющей стали с частичным предварительным смешиванием и возможностью дооборудования системой Renox для снижения содержания NOx
- Высокая надежность воспламенения и мягкое, бесшумное зажигание благодаря системе зажигания периодического действия
- Реле контроля давления газа в комплекте поставки газового котла Viessmann Vitogas 100-F для автоматического включения после сбоя в подаче газа
- Компактность конструкции и малый вес облегчают подачу газового котла Viessmann Vitogas 100-F на место установки.
Комплект поставки
Базовая комплектация:
- Котловой блок с установленной теплоизоляцией
- Контроллер котлового контура
- Смонтированные кабельные подключения
- Атмосферная горелка (горелка частичного предварительного смешивания для природного или сжиженного газа)
- Реле контроля давления для природного газа
- Датчик контроля опрокидывания тяги
Водогрейный котел поставляется подготовленным для эксплуатации на природном газе. Для переоборудования на сжиженный газ необходимо заказать набор сменных жиклеров.
Проспект
Технический паспорт
Указание по порядку монтажа Инструкция по эксплуатации Инструкция по сервисному обслуживанию Инструкция по проектированию
Сертификат соответствия

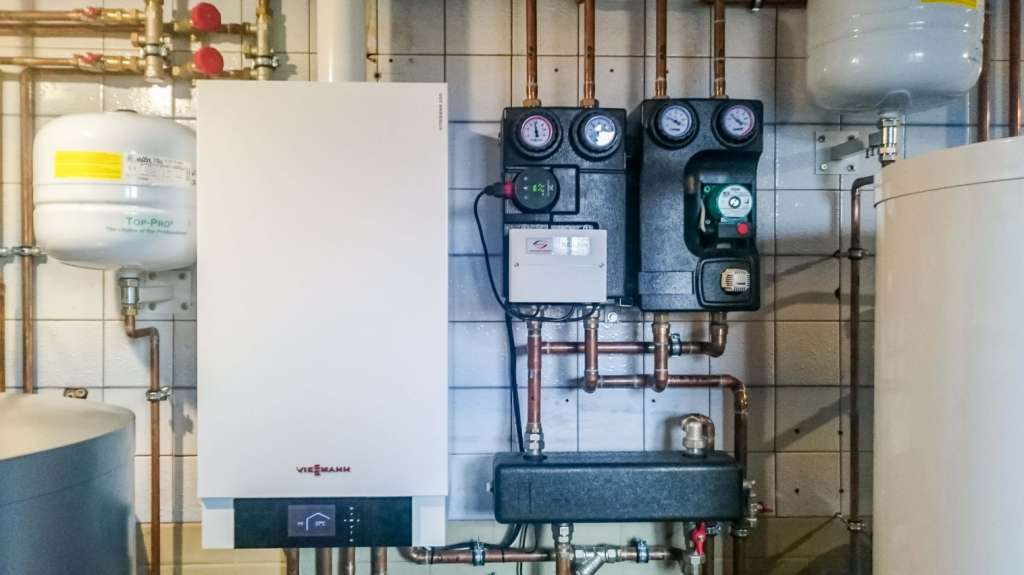

Монтаж и эксплуатация
Установка, запуск и настройка газовых нагревателей производится специалистами, особенно, когда речь идет о таком высокотехнологичном оборудовании как «Висман». Нюансы монтажа зависят от типа устройства:
- Открытая топка. Продукты горения отводятся через трубу из гофрированной нержавеющей стали. Ее диаметр не должен быть меньше диаметра разъема нагревателя. Атмосферные горелки используют воздух помещения, поэтому необходимо установить приточную вентиляцию.
- Закрытая топка. Турбированным версиям приточная вентиляция не требуется — воздух для сгорания поступает с улицы по коаксиальному трубопроводу.
Коаксиальный дымоход приобретается дополнительно. Некоторые магазины реализуют их без сертификатов – такие дымоходы вызывают интерес у газовой служб, который выливается затем в денежный штраф. Покупая этот элемент, обязательно интересуйтесь сертификатом. Еще одно условие монтажа – над прибором должно остаться свободное пространство — не менее 40 см.
Обзоры газовых котлов напольных Viessmann
28 сентября 2013
обзор модели
Обзор центрального модуля управления отопительных установок Viessmann Vitohome 300
Модуль предназначен для сбора данных и беспроводного управления системами низко- и высокотемпературного отопления. Основные функциональные возможности модуля управления такие же, как и у контроллеров отопительных котлов моделей Viessmann Vitotronic 200 и 300, способных, в зависимости от их модификаций, поддерживать работу до двух отопительных контуров, со смесителями или без, а также контура ГВС.
28 сентября 2013
статья
Обзор устройств управления котлами – управление теплом
Отопление — одна из важнейших систем для обеспечения не только комфорта, но и жизнедеятельности в помещениях. В строительстве немалая часть затрат приходится именно на разработку и монтаж систем отопления и ГВС. Недёшево обходится и эксплуатация. Однако чем сложнее схема отопления, тем больше появляется способов, не потеряв в комфорте, сократить эксплуатационные расходы.Устройства управления котлом — это целый комплекс различных электронных узлов и деталей. В качестве примера рассмотрим основные компоненты, используемые для управления газовыми котлами.Ограничимся только теми из них, которые нужны для регулирования: пользователю важнее не сами системы и особенности их построения, а предоставляемые возможности.
11 июня 2013
мини-обзор
Напольный жидкотопливный котел Viessmann Vitorond 100 VR2B
Котлы Vitorond 100 VR2B выпускаются в девяти различных разновидностях мощностей и двух типоразмерах по длине/ширине. Глубина котлов (и их мощность) зависит от количества установленных секций, выполненных из эвтектического серого чугуна. Пространство между отдельными сегментами котла со стороны топочных газов заполняется эластичным уплотнителем. Котловой блок изготовлен по трёхходовой схеме, с горизонтальным расположением каналов…
Описание двухконтурного котла Viessman
Обладая рядом достоинств, имея достаточный ассортимент продукции, газовые котлы немецкой компании становятся все популярнее в России.
В последнее время фирма делает ставку на настенные газовые котлы Viessmann двухконтурные, обладающие компактностью и экономичностью.
Неудивительно, что редко встретишь отзывы на такие приборы. Это объясняется тем, что немецкое обогревательное оборудование не предназначено для бюджетного покупателя. Котлы своей ценой не привлекают рядовых покупателей. Зато их качество оправдывает свою стоимость.
Делятся приборы по виду на 1-о и 2-х контурные:
- Первые отапливают только помещение (имеется только 1 вход для воды, и 1 выход). Они очень просты и практичны в использовании.
- Вторые, двухконтурные, помимо обогрева, нагревают воду для всяких нужд. Конструкция имеет 2 вспомогательных патрубка, через которые входит холодная вода, а выходит – горячая. Единственный недостаток – невозможно одновременно использовать оба контура.
Отопительные аппараты делят еще по тому, через какую камеру выбрасываются продукты сгорания:
- Открытая камера (так называемый «атмосферный агрегат»): дымоход имеет патрубок от 130 до 140 мм.
- Закрытая камера («турбокотел»): дымоход коаксиальный и раздельный 80/80 мм, тип «труба в трубе».
Функции отопительного прибора разнообразны и управляются спец. блоком, который располагается с внешней стороны корпуса. С его помощью совершается температурная настройка, происходит режимное программирование работы аппарата. Если возникают проблемы в работе оборудования или бойлерного управления, то цифровой экран всегда покажет код ошибки, которую можно будет исправить.
Не запускается
Включение котла нередко сразу блокируется автоматикой, обнаруживающей неполадки в системе.
Отказ котла при запуске может произойти по нескольким причинам:
- Отсутствие электропитания или подачи газа.
- Наличие в системе воздушных пробок, из-за которых не может работать циркуляционный насос.
- Выход из строя платы управления или (чаще) короткое замыкание одного из датчиков, вызывающее блокировку котла.
- Проблемы с дымоходом, в частности — попадание посторонних предметов, обледенение или прогар трубы.
С подачей газа или электропитания можно разобраться самостоятельно. Часто забывают открыть газовый кран, или при подключении котла к сети используют обычную розетку, делающую возможным неправильное подключение фазы.
Стравливание воздуха из системы также никаких проблем не вызывает. Все остальные проблемы можно решить только путем обращения в сервисный центр.
Пытаться решить вопрос своими силами не следует, так как чаще всего к одной проблеме добавляют массу других, что требует расходов и не гарантирует благоприятного результата.
Основные неисправности газовых котлов Viessmann
Возможных неисправностей у любой сложной конструкции может быть очень много. Однако, котлы Viessmann устойчивы к нагрузкам и могут самостоятельно компенсировать многие изменения рабочего режима.
Наиболее распространенными неисправностями агрегатов считаются:
- Ошибка F5. Она означает возникновение различных проблем с дымоходом или возможностью вывода отработанных газов из котла. Появляется из-за закупорки трубы льдом, попадания посторонних предметов или птиц, поломки переключателя или трубки Вентури и т.п.
- Поломка сетевого контроллера. Возникает из-за перепадов напряжения. Поскольку избежать поломки контроллера очень легко — надо лишь установить стабилизатор напряжения — случай не является гарантийным.
- Выход из строя теплообменника, случившийся из-за жесткой воды. Эта проблема широко распространена в нашей стране, особенно в домах, запитанных от собственных скважин. Отсутствие технологической водоподготовки создает условия для быстрого накопления известковых отложений, благодаря чему теплообменник получает теплоизолирующий слой. Из-за него режим нагрева приходится увеличивать, что приводит к перегреву и преждевременной «усталости» металла. Теплообменник можно промыть, но чаще его приходится менять. Решением проблемы является использования умягчителей или фильтров для воды.
Этот перечень не является исчерпывающим, возможно появление и других неполадок, хотя они возникают гораздо реже.
Все ошибки имеют собственное кодовое обозначение, которое появляется на дисплее по сигналу соответствующего датчика.
Обычно первое появление ошибки рассматривают как следствие наводок, высокой чувствительности датчиков. Ошибку сбрасывают с помощью кнопки «R», но, если она повторяется вновь и вновь, вызывают специалиста для ремонта.
ВАЖНО!
Пытаться самостоятельно решить проблему не рекомендуется. Можно окончательно вывести котел из строя, создать проблемы с газовой аппаратурой, потерять действие гарантии. Все возникшие ошибки — сигнал к немедленному вызову техника из сервисного центра.
Описание Котел двухконтурный Vitopend 100-W 24 кВт закрытая камера сгорания:
Цена указана согласно официального прайс-листа Viessmann без НДС.
Котел газовый настенный Viessmann Vitopend 100-W A1JB010 (7571694) 24 кВт предназначен для отопления частных домов, коттеджей, загородных домов, дач площадью до 240 кв. м. а также для организации горячего водоснабжения.
Преимущества котла A1JB010:
– Повышение устойчивости к Нестабильному напряжению электросети Нестабильному давлению газа
– Кнопочное управление и дисплей с подсветкой
– Временные программы для отопления и ГВС
– Реле давления воды для оповещения о недостаточном давлении
– Пересылка сообщений о неисправности (Vitoconnect)
– Связь с интернет (Vitoconnect)
Контроллер котла:
– Имеются обширные дигностические возможности, в т.ч. История ошибок
Возможно отображение последних 10 сообщений об ошибках
– Управление по наружной или комнатной температуре посредством подключения единого датчика
Подключение датчика, выбор необходимого типа регулирования
– Возможность каскадирования 2-х Vitopend благодаря соответствующему ПО контроллера
Функция каскада в качестве аварийного решения, если один котел остановился (Требуется применение специального кабеля (принадлежность)
– Термическая дезинфекция бойлера для одноконтурного котла (мин. 60 °C, защита от легионелл). Нагрев воды в водонагревателе в определенный промежуток времени до 60 °C, чтобы избежать заражения легионеллами
– Клеммы для оповещения о неисправности (активация фонаря/сирены). Сигнал в 5 Вольт в случае неисправности
– Интгрированное реле давления воды Остановка при давлении воды < 0,5 Бар, сообщение об ошибке – Интерфейс OpenTherm

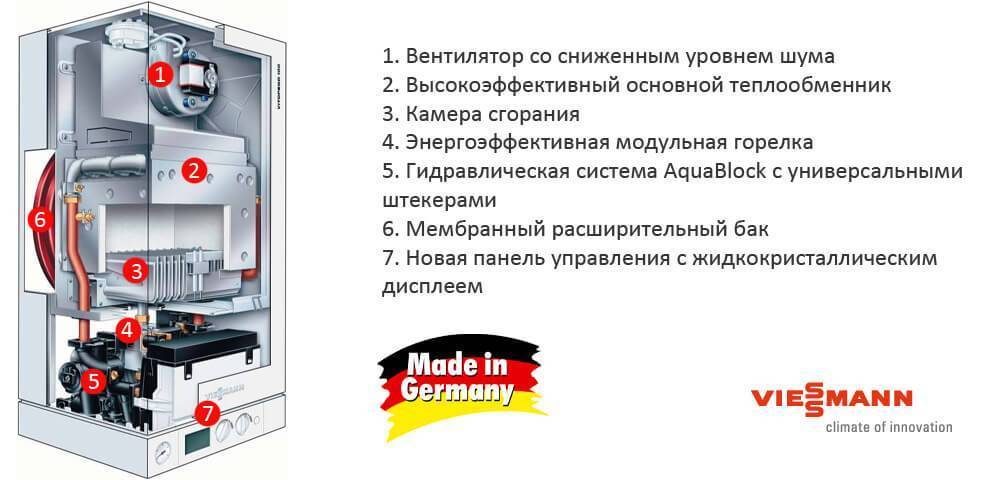

Конструкция котла:
– Встроенный кран наполнения
– Блоки подающей/обратной магистрали из латуни
– Датчик расхода воды(турбина)
– Реле давления воды
– Интегрированная байпасная линия
– 2-ступенчатый насос
– Встроенный кран опорожнения
– Предотвращение образования конденсата в импульсных трубках реле давления воздуха.
Перенастройка двухконтурого котла в одноконтурный 24 кВт
1. Перенастройка комби в одноконтурный 24 кВт
2. Замена блоков подающей и обратной магистрали
3. Удаление пластинчатого теплообменника
4. Монтаж байпасной трубки
5. Удаление датчика температуры горячей воды на выходе, монтаж датчика бойлера.
Перенастройка на сжиженный газ 24 кВт – 24 кВт, диаметр форсунки : 0,85 мм
Функция каскада – Кабель каскада+инструкция по монтажу.
Что отличает эту версию котла от котлов до 2018 года: Подверглась модернизации автоматика котла. Теперь он с контроллером с комфортным интерфейсом управления – поворотную ручку сменила логичная и простая в пользовании четырехпозиционная кнопка навигации. На панели управления установлен манометр для визуального контроля давления. Функции контроллера расширились – в частности, появилась возможность с помощью таймера задавать программы работы котла на каждый день недели. Также реализована поддержка протокола Open Therm, позволяющего подключать совместимую с ним внешнюю автоматику (комнатные термостаты и т.д.). В контроллере предусмотрен выход общего сигнала для системы оповещения о неисправностях (опционально). Новые котлы поддерживают погодозависимое управление – при помощи датчика температуры наружного воздуха. Так же возможно реализовать управление по температуре помещения. Доступна функция подключения к автоматике второго котла в качестве резервного.
Газовые котлы Viessmann Vitopend 100-W
Настенные газовые котлы Viessmann Vitopend 100-W представляют собой серию агрегатов, предназначенных для обогрева помещений малой и средней площади. Оптимальным вариантом использования являются квартиры, жилые дома, офисные, коммерческие или общественные помещения площадью до 340 м2.
Особенность этой серии состоит в сравнительно низкой стоимости при полноценном функционале и возможностях котлов.
Имеется возможность подключения внешнего температурного датчика, обеспечивающего регулировку режима работы в зависимости от температуры воздуха на улице. Есть возможность самостоятельного нагрева горячей бытовой воды, или подключение внешнего бойлера, при необходимости.
В составе электроники котла имеется встроенный таймер, с помощью которого можно программировать работу установки на неделю вперед. Низкий уровень шума и отсутствие посторонних запахов делают использование котлов в жилых помещениях безопасным и комфортным.
