Отопительный газовый котел Navien: устройство и технические характеристики настенного и напольного устройства + отзывы владельцев

Характеристика линейки настенных нагревательных приборов Navien Ace

Настенный, двухконтурный газовый прибор отопления от производителя Navien, относящийся к линейке Ace, представлен следующими моделями: Navien Ace ATMO, Navien Ace TURBO. При этом последняя модель представлена на рынке в двух модификациях – Korea и Coaxial.

Настенный котел Navien Ace, не зависимо от модификации, имеет мощность от 13 кВт до 40 кВт, что позволяет размещать оборудование данного производителя в помещениях различной площади.

Особенности и характеристика Navien Ace TURBO

Газовый настенный котел Navien Ace можно размещать в помещениях любой площади.

Производитель утверждает, что котлы Navien Ace TURBO идеально подходят для эксплуатации в отечественных условиях. Они могут работать при пониженном давлении газа в трубах, значительных скачках напряжения, сохраняют свою функциональность даже тогда, когда находятся долгое время без включения и теплоноситель в системе отопления начинает остывать.

Кроме этого, настенные двухконтурные нагревательные элементы, Navien Ace TURBO обладают другими характеристиками:

1. это двухконтурный агрегат, то есть он пригоден для обогрева помещения, и для приготовления горячей воды в бытовых целях;
2. двухконтурный прибор отопления имеет стальной теплообменник с защитным антикоррозийным покрытием. Он по стоимости в несколько раз ниже, по сравнению с медными аналогами. А недостаточная мощность котла из-за пониженной теплопроводности стали компенсируется турбонадувом газовой горелки. Сегодня Navien Ace TURBO по мощности может конкурировать с приборами, у которых имеется медный теплообменник;
3. данный газовый настенный нагревательный элемент следит, чтобы теплоноситель в системе отопления не замерз. Так, когда температура воды в системе отопления опускается до +10°C, котлы тут же включают циркуляционный насос. Он, перегоняя воду по системе отопления, не дает образовываться кристалликам льда. Если же температура теплоносителя опускается ниже +6°C, здесь уже включается газовая горелка. Она разогревает воду в системе отопления до +21°C;
4. газовые агрегаты отопления Navien Ace TURBO отличаются экономным потреблением энергоносителя. Это обусловлено синхронной работой системы турбонаддува и датчика давления воздуха APS (Air Pressure System). Котлы при помощи датчика давления контролируют скорость вращения вентилятора под горелкой, тем самым газ в оптимальной пропорции смешивается с воздухом, что позволяет энергоносителю полностью окисляться. Следовательно, КПД оборудования возрастает, а расход газа при этом не увеличивается;
5. эти котлы отличаются долгим сроком эксплуатации, благодаря сокращению количества циклов включения/отключения в случае перепадов напряжения в электросети и низким давлении воды в системе. Так, двухконтурные котлы будут продолжать работать, если напряжение упадет на 30% от 230 В. Они не отключаться, если напор воды будет составлять 0,1 бара, что актуально для домов с автономным водоснабжением.

Двухконтурные котлы Navien имеют две модификации. Газовый агрегат Navien Ace TURBO Coaxial имеет коаксиальный дымоход. Он пригодится для тех помещений, в которых приток воздуха для котла обеспечить трудно. То есть коаксиальный дымоход ведет забор воздуха для реакции горения снаружи здания. Котлы Korea же забор воздуха осуществляют из помещения. Они работают бесшумно.

Особенности и характеристика Navien Ace ATMO

Газовые котлы Navien Ace ATMO работают даже при низком напряжении.

Компания Navien разработала двухконтурные котлы отопления, работающие на газу, но с открытой камерой сгорания, то есть без турбонадува. Это котлы Navien Ace ATMO. Для них характерна та же функциональность, как и для турбированных моделей. Это адаптация к отечественным условиям эксплуатации.

Эти котлы отопления имеют тот же чип, который обеспечивает их постоянную работу при низком напряжении в электросети и давлении в системе. Газовое оборудование оснащено стальным теплообменником. Двухконтурный котел дает возможность приготовить горячую воду для бытовых нужд. Однако открытая камера сгорания обеспечивает бесшумность работы, в отличие от котлов с турбонадувом.

Обзор моделей

Многие пользователи поначалу давали негативные отзывы о корейских котлах. Причины – течи в соединениях. Устранять их приходилось, заменяя прокладки – нужно покупать довольно дорогой комплект. Вторая недоработка была связана с запоздалым запуском горелки – теплоноситель успевал остыть больше нужного. Но компания исправила недочеты, сегодня подобных обвинений в адрес «Навьен» практически нет. Бренд выпускает навесные нагреватели трех типов:

• атмосферные;
• конденсационные;
• турбированные.

Потребитель может приобрести газовый котел:

• Одноконтурный или двухконтурный.
• Настенный или напольный. Последние более громоздкие и требуют отдельного помещения.
• С открытой или с закрытой камерой сгорания.

Navien Atmo 24AN и другие

Атмосферный настенный аппарат Navien Atmo, сменил менее удачную модификацию Асе. Может функционировать при крайне низком давлении топлива – 8 мБар, и воды – 0,6 Бар. В серии 4 модели разной мощности – 13, 16, 20, 24 кВт. Теплообменник для отопления – из меди. Для ГВС – из нержавейки. Автоматическое управление. Имеется выносной пульт. Есть защита от замерзания. Технические характеристики:

• 24 кВт.
• Нагрев воды в системе отопления — 80 °С.
• Давление в контуре (максимальное) – 3 Бар.
• КПД – 86%.
• Максимальная температура воды в ГВС — 60 °С.
• Вес – 27 кг.
• Ориентировочная стоимость 26-27 000 рублей.
• Площадь обогрева – 240 м².

Deluxe 24K и другие турбированные модификации

Линейка турбированных модификаций представлена сразу тремя сериями Deluxe (13-40 кВт), Prime и Smart TOK (13-35 кВт). «Навьен Айс Турбо» – устаревшая модель, на замену ей пришли аппараты Делюкс и Прайм. Наддувные нагреватели имеют закрытую топку, а воздух в нее подается принудительно – вентилятором. Производительность вентилятора регулируется контроллером. Чтобы воздух поступал в камеру, организуется коаксиальный дымоход. За счет принудительного нагнетания, турбированные модификации отличаются повышенным КПД.

Более никаких отличий между турбированными и атмосферными версиями нет. Комплектация совершенно аналогичная – расширительная емкость, насос, дополнительный теплообменник.

Серия Prime, как и Deluxe Coaxial имеет закрытую топку и все обычные элементы турбированной модели. Но в Прайм есть дополнительный модуль – погодозависимая автоматика. Характеристики 2-х контурного настенного котла Deluxe 24K:

• КПД – 90,5%.
• 24кВт.

автоподжиг.

• Максимальная площадь обогрева 20 м².
• Расход газа природного — 2,58 м куб/ч.
• Размеры (ШхВхГ) – 440х695х265 мм.
• Вес – 28 кг.

NCN 40KN  и другие конденсационные модели

Принцип работы конденсационного нагревателя основан на использовании как прямого, так и скрытого тепла, выделяющегося во время сжигания газа. Это позволяет достигать высоких значений КПД – более 100%. Конденсационные нагреватели представлены моделями Navien NCN и NCB. Их теплообменники – из нержавейки. Комплектация аналогична турбированным версиям. Отличие – функции контроллера расширены. Например, он может программировать работу на следующие семь дней. NCN представлена 4 котлами 21-40 кВт, NCB также 4-мя моделями 24-40 кВт. Воздух подается принудительно – по коаксиальному или раздельному дымоходу. Для примера — характеристики NCN 40KN:

• 40,5 кВт.
• Два контура. Настенная установка.
• Закрытая топка.
• Автоподжиг.
• Весит 38 кг.
• КПД 107,4%.
• Максимальный нагрев воды в ГВС — 65 °C.

LST 30 KG и другие напольные модели

Бренд представляет линейку напольных котлов из четырех серий — LST, LFA, GA, GST мощностью 13-60, 13-40, 11-35 и 35-60 кВт соответственно. Каждый из представленных образцов – универсальный напольный аппарат, способный работать как природном газе, так и на дизтопливе. Напольные версии, ничуть не меньше настенных насыщены автоматикой. Для примера – характеристики LST 30 KG:

• 90% КПД.
• Вес – 45 кг.
• 30 кВт.
• Отапливаемая площадь – 300 м².
• Автоподжиг.
• Энергозависимый.

Техническое устройство и принцип работы газового котла Навьен

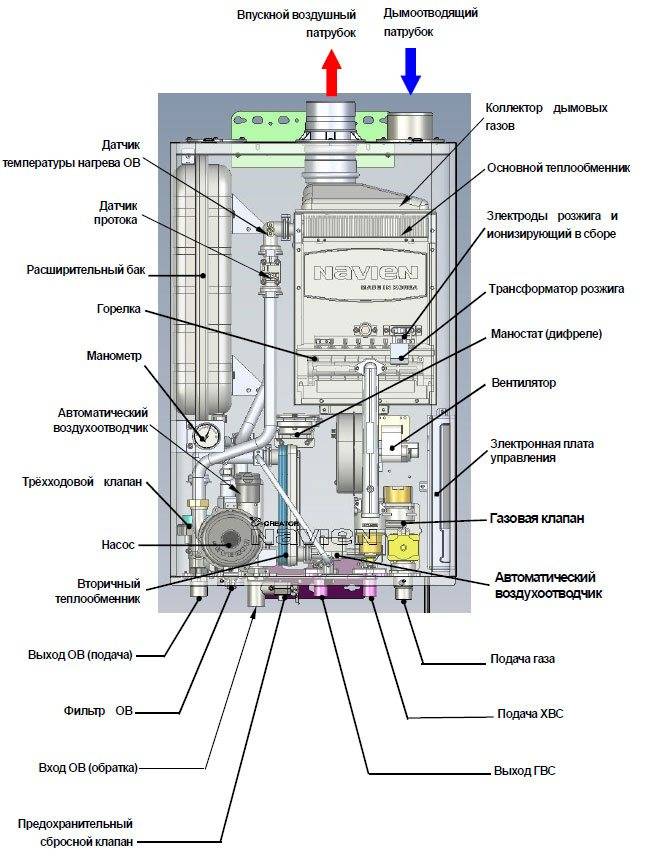

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.

Устройство газового котла Навьен

Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.

Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.

Как подключить и настроить

Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.

Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).

Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.

Краткая инструкция по эксплуатации: управление и регулировка

Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.

Распространённые ошибки и причины неполадок

Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:

В этой таблице приведены распространённые ошибки котлов Навьен

Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.

Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.

Представляем вам модели ACE от NAVIEN

NAVIEN ACE 24k – это отличный отопительный агрегат, способный удовлетворить потребности потенциального клиента на все сто процентов. Все комплектующие, которые используются в этой модели, производятся на современном оборудовании в Корее и частично в Японии, что гарантирует продолжительный срок эксплуатации техники. При этом процесс сборки газовых котлов осуществляется на собственных индустриальных комплексах компании, расположенных в Южной Корее.

Стоит отметить, что производитель практикует очень строгий контроль качества по стандартам ISO 9001. Таким образом, покупая агрегат NAVIEN ACE 24k Coaxial, вы можете быть уверены в том, что аппарат прослужит вам долгие годы без каких-либо проблем.

Данная модель вполне заслуженно пользуется спросом во многих странах. Ее по праву можно считать успешной, поскольку ее выбрали тысячи покупателей в Азии, Европе и Америке. NAVIEN ACE 24k Turbo – это очень выносливая техника, которая ничем не уступает своим более дорогим европейским конкурентам. Чтобы убедиться в ее преимуществах, достаточно чуть ближе познакомиться с техническими особенностями агрегата.

Navien представляет универсальную систему водяного отопления

Газовые котлы Navien Ace не боятся низкого давления газа и воды, им не страшны перепады напряжения в сети. Работа газовых котлов Навьен характеризуется длительным периодом эксплуатации и экономичным расходом газа. Все газовые устройства Navien соответствуют стандартам и нормам РФ и обладают соответствующими сертификатами.

Стабильность системы защиты от замерзания

Если температура в помещении падает, то срабатывает автоматическая система защиты от замерзания. При опускании температуры воды отопления более 10 градусов по Цельсию, осуществляется автоматический запуск циркуляционного насоса, в результате чего обеспечивается постоянная циркуляция теплоносителя в отопительной системе . Если температура воды отопления падает до 6 градусов по Цельсию, осуществляется автоматическое включение горелки и теплоноситель прогревается до 21 градуса по Цельсию.

Безопасность работы при частых перепадах напряжения в сети

Согласно инструкции, напряжение может колебаться в пределах ±30 процентов, за счет срабатывания на микропроцессоре защитного чипа Switched — Mode Power Supply (SMPS). При этом работа котла не останавливается, что продлевает его период эксплуатации и предотвращаются поломки.

Условия эксплуатации отопления и горячей воды:

• при условии низкого входного давления в системе газопровода — стабильное и безопасное функционирование газового котла Navien Ace возможно при давлении газа четыре мбара (40 миллиметров водяного столба);
• при условии низкого входящего давления воды в водопроводе — стабильная работа газового котла Navien Ace возможна при условии падения входящего давления воды до значения 0,3 бара, что позволяет применять это газовое устройство в домах, где слабый напор воды в системе водопровода, в том числе, где частые перепады давления в системе водоснабжения.

Рациональная конструкция

Газовые котлы Навьен отличаются небольшими размерами и малым весом, их удобно транспортировать, они просты в установке и есть возможность рационального использования площади помещения. Для удобства установки, присоединительные трубки располагаются с обеих сторон устройства, благодаря чему в значительной степени упрощается обвязка и монтаж газового котла Navien Ace .

Предварительное подогревание топлива (серия KR)

При низких показателях температуры увеличивается вязкость топлива, в результате чего возникает эффект парафинизации, что значительно ухудшает воспламеняемость дизельного топлива и работа газового котла Навьен становится нестабильной. Такая особенность работы актуальна для регионов с суровым климатом, поэтому для этих условий создано арктическое и зимнее дизельное топливо.

Газовые устройства Навьен работают на любом дизельном топливе российского производства, однако, стоимость зимнего или арктического дизельного топлива намного выше, чем летнего, а использование летнего топлива невозможно при низких значениях температуры без предварительного его подогревания.

Нагревательный элемент, который встроен в горелку газового агрегата Navien, прежде чем подать топливо на форсунку, предварительно подогревает его, в результате чего осуществляется качественное распыление топлива и бесперебойная воспламеняемость. За счет предварительного подогрева в газовых котлах Navien Ace есть возможность использования недорогого летнего дизельного топлива, что приводит к значительной экономии.

Конструкция

1. Теплообменник изготовлен из нержавеющей стали

Для производства теплообменника используется нержавеющая сталь, благодаря чему он не подвергается коррозии, что существенно продлевает срок эксплуатации котла Navien Ace .

2. Современная дизельная горелка

За счет современной эффективной дизельной горелки обеспечивается малошумная стабильная работа с минимальными затратами топлива. По инструкции горелка может работать с любым дизельным топливом, с учетом всех видов топлива производства Российской Федерации.

3. Топливный фильтр со сменными картриджами

Система подачи топлива оснащена фильтром для очистки от нежелательных примесей, в результате которых нарушается стабильная работа газового котла Navien Ace. В комплект с устройством Навьен входят дополнительные сменные картриджи.

4. Русифицированный пульт управления

С помощью дистанционного полностью русифицированного пульта управления, оснащенного жидкокристаллическим цифровым дисплеем, создается возможность экономного расхода топлива и сокращения расходов на отопление, а также постоянного поддержания комфортной температуры в помещении благодаря датчику комнатной температуры, встроенного в пульт управления.

Коды ошибок

Несмотря на насыщенность электроникой, функциональны корейские нагреватели, как и всякая техника, могут ломаться. Запуск и эксплуатация не всегда проходят гладко – в процессе могут возникать неполадки, и на дисплее появляются цифры – коды ошибок. Расшифровку кодов можно прочесть в руководстве по эксплуатации. Часто встречающиеся проблемы:

Ошибка «01». Может возникнуть из-за засорения системы или неисправности насоса.

Ошибка «02». Сработал проточный датчик системы отопления. Причин несколько:

— в систему попал воздух;

— засорился фильтр для теплоносителя на входе;

— есть течь;

— сломан датчик.

При ошибке «02» пропадает горячая вода. Температура воды резко поднимается и тут же снижается. Вполне вероятно, в системе ГВС – воздушная пробка. Она появляется из-за низкого давления, слабой работы циркуляционного насоса, поломки контроллера протока. В этом случае нужна регулировка давления и спуск воздуха из системы.

«03». Сработал датчик пламени – он «не увидел» огня. Причины:

— низкое давление газа;

— загрязнены электроды розжига;

— плохое качество газа;

— сломан датчик или разрыв электрической оцепи, проводящей его сигнал.

«10». Неправильно отводятся продукты горения. Причины:

— сломана турбина;

— неправильно подсоединен датчик давления;

— засорен дымоход;

— излишняя длина патрубка.

Бывает, нет никаких проблем с дымоотводом – возможно, сигнал вызван порывами ветра. Тогда причина в дымоходе – нужно его переделать. Для временного исправления ситуации можно убрать шланг, подающий воздух. Но это делается только в качестве временной меры.

Все модификации «Навьен» надежны, но продолжительность их эксплуатации во многом зависит от того, как была проведена установка, как проводится обслуживание и верно ли выставлены настройки.

Напольные модели от Навьен

Представлены напольные газовые модели серией GA/GST в нескольких вариантах мощности. Купить можно прибор с минимальной мощностью в 11,6 кВт или с максимальной – 40,7 кВт.

Используют котлы природный и сжиженный газ и могут отопить дом в 400 кв. метров. Представлены напольные котлы этой серии в двухконтурном исполнении.

• Оснащены газовые котлы Navien универсальной системой дымоудаления. За счет использования бесшумной горелки, продукты горения могут выводиться как через наружную стену, так и через имеющийся дымоход;
• Котел можно назвать «бесконечным источником горячей воды», так как работать он может при минимальном давлении в 0,1 бар;
• Работают напольные приборы отопления и при низком давлении газа. Если газ подается сдавлением в 4 Мбара, для котла это не будет проблемой, он сможет бесперебойно отапливать помещение;
• Используют газ напольные модели Navien очень экономно – средний расход составляет 2,5 м3/час;
• Теплообменник газовых моделей выполнен из нержавеющей стали;

Купить напольный прибор от Navien можно за 580 у.е., во столько обойдется котел мощностью в 11,6 кВт. Можно купить и более мощный газовый напольный прибор – модель в «золотом» цвете с мощностью в 40 кВт обойдется в 890-920 у.е.

Отзывы о мощном оборудовании отмечают его надежность в работе и сравнительно небольшую (если брать во внимание именитые бренды) стоимость, как для такого котла отопления. Правда, говорят отзывы и том, что двухконтурный котел хоть и работает при минимальном давлении, но вот качественно справиться с несколькими точками не сможет. Правда, говорят отзывы и том, что двухконтурный котел хоть и работает при минимальном давлении, но вот качественно справиться с несколькими точками не сможет

Правда, говорят отзывы и том, что двухконтурный котел хоть и работает при минимальном давлении, но вот качественно справиться с несколькими точками не сможет.

Краткая справка о производителе

Свое наименование компания KD Navien получила в 1978 году, трансформировавшись из Kyung Dong Mechanics. Корейская компания в настоящее время занимается выпуском не только газовых котлов, но и вентиляторов, кондиционеров, а также домашних систем автоматизации. Начиная с 1988 года компания наладила выпуск конденсационных моделей европейской разработки, а с 1998 года – собственной разработки. Начиная с 2006 года выпускаются двухконтурные модели и водонагреватели.

Компания поставляет свою продукцию во многие европейские страны, а также США, Китай и Японию. Также настенные и напольные котлы востребованы на российском рынке, так как полностью адаптированы под отечественную систему электроснабжения. У компании есть собственное представительство на территории России.

Компания Navien (Навьен) поставляет продукцию во многие страны

Обзор газовых котлов отопления Navien модельный ряд и характеристики

Южнокорейская компания KD Navien уже более 40 лет выпускает отопительное оборудование. Начав свою деятельность с производства классических твердотопливных приборов, она сумела грамотно подойти и к выпуску газового оборудования.

В настоящее время в линейке продукции KD Navien есть 6 моделей газовых котлов. о которых и пойдет речь в этой статье.

Prime

Из всей продукции компании именно в котле Prime сосредоточились самые лучшие инновационные технологии.

Он предназначен для организации системы отопления и горячего водоснабжения. Благодаря своей конструкции, данный отопительный прибор обладает следующими преимуществами:

• Работа даже при минимальном значении давления газа в 0,13 бар.
• Встроенная система контроля работы прибора в зависимости от погодных условий. Для ее активации достаточно установить датчик вне помещения.
• Обеспечение ГВС даже при значительном сокращении напора в водопроводных трубах.
• Встроенный циркулярный насос, который активируется при снижении температуры в помещении до 5°С.
• Функциональный и удобный жидкокристаллический дисплей.
• Уникальная защита от резких скачков напряжения в сети – до 30% от стандартного значения. При этом работа котла продолжается, но внутренняя система защиты подает уже стабилизированное напряжение.
• Установлен теплообменник из нержавеющей стали, который в значительной мере снижает вероятность появления коррозии и отложений на его поверхности.

Диапазон мощности по модификациям колеблется от 13 до 30 кВт.

Технические характеристики

Deluxe

Но несмотря на это, он также обладает всеми достоинствами предыдущей модели. Помимо этого, необходимо отметить наличие датчика давления воздуха (APS), который в значительной мере экономит потребление газа при работе котла. Он регулирует мощность воздушного потока, создаваемого вентилятором. При этом месторасположение датчика абсолютно исключает попадание конденсата на его поверхность.

Немаловажным является и большой выбор моделей в зависимости от номинальной мощности – от 10 до 40 кВт.

Технические характеристики

Ace

Котлы серии Ace в настоящее время одни из самых востребованных у отечественного покупателя, если сравнивать объемы продаж с другими моделями.

Они так же служат для обеспечения ГВС и нагрева теплоносителя в системах отопления. Асе отличается высокой степенью надежности и широким функционалом.

Для обеспечения нормальной работы устройства, конструкторы позаботились о наличии нескольких режимов работы:

• Ручной. Позволяет регулировать температуру теплоносителя в трубах отопления. Диапазон   от 40 до 80 °С. При этом в положении ниже 40 °С активируется так называемый летний режим. Этим можно воспользоваться не только летом, но и при недостаточной температуре воды в ГВС при особо низких температурах на улице. Чтобы принять комфортный душ или ванную можно перевести устройство в летний режим, тем самым приоритетным в нагреве будет обеспечение горячим водоснабжением.
• Автоматический. Поддержание температуры в помещении от 10 до 40 °С.
• Таймер. Возможность установить временные промежутки работы котла (от 0 до 12 часов). При этом он работает по 30 мин в установленных интервалах. Температура теплоносителя  80 °С.

Кроме турбированных конструкций Navien выпускает и отопительные котлы Atmo из серии Ace с открытой горелкой.

Они имеют те же преимущества конструкции, что и стандартные модели, но при этом более адаптированы к российским условиям эксплуатации. В частности – подключение котла требует намного меньших усилий.

Steel (GA/GTS)

Если вопрос ГВС не столь актуален, а необходимо обеспечить нормальное функционирование системы отопления, то напольный котел из серии Steel (GA/GST) будет оптимальным выбором.

Именно благодаря своей узкой направленности, в его конструкции удалось реализовать следующие функции:

• Теплообменник из нержавеющей стали решает вопрос низкотемпературного режима функционирования, что очень актуально при подключении системы «теплый пол».
• Небольшие габаритные размеры также являются важным преимуществом – значительно уменьшается площадь для его монтажа.
• Очистка теплоносителя, поступающего в систему, происходит с помощью катушки из нержавеющей стали. Это увеличивает срок службы как самого котла, так и всей магистрали в целом.

Выбор той или иной модели отопительных газовых котлов Navien должен основываться на параметрах существующей системы. А для этого рекомендуется уже на этапе проектирования подбирать все элементы (в том числе и котел) для оптимизации работы отопления в целом.

Технические характеристики

Современные агрегаты Navien оборудованы выносным пультом управления, на который поступает сигнал от температурного датчика.

Его показания моментально передаются на чип блока управления, который дает сигнал исполнительному механизму увеличить/уменьшить расход подачи газа на двухконтурный котел. Аналогично может поступить команда на полное отключение агрегата, если возникнет аварийная ситуация в его работе.

Наиболее популярными модификациями газовых котлов Навьен являются двухконтурные настенные агрегаты с закрытой топкой, тепловой мощностью 20-24 кВт, способных качественно обогреть помещение от 160 до 240 м2 и приготовить горячую воду для бытовых нужд семьи из 4-х человек.

Технические характеристики настенных газовых агрегатов Навьен с закрытой камерой сгорания:

1. Navien Deluxe Plus – 20k, отопление – 160 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок – 8л, электронасос — да, отопление+ГВС, КПД- 91.7% расход газа – 2.15 м3/час, цена – 31 080 руб.
2. Navien Deluxe Plus – 24k,  отопление – 192 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок – 7.5 л, электронасос — да, отопление +ГВС, КПД -90.5%, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 230 руб.
3. Navien Deluxe Plus -24k COAXIAL, мощность 24 кВт, отопление – 240 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД-90.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 28 500 руб.
4. Navien ACE-20AN, отопление -190 м2,естественного сгорания, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД- 91%, теплообменник — пластинчатый, расход газа – 2.06 м3/час, цена – 29 130 руб.
5. Navien Deluxe – 20k White, отопление – 186 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
6. Navien Deluxe – 24k White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 29 980 руб.
7. Navien Deluxe-20k COAXIAL White, отопление – 190 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
8. Navien Deluxe-24k COAXIAL White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 29 090 руб.
9. Navien SmartTok – 24K, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.0 %, теплообменник — стальной, расход газа – 2.6 м3/час, цена – 34 430 руб.
10. Navien Deluxe S COAXIAL-24k, отопление – 200 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.2 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 060 руб.

Газовый котел Навьен корейская модель, адаптированная пол российские условия эксплуатации

Южнокорейская корпорация «Kyung Dong Navien Co» давно присутствует на российском рынке. Ее основная продукция — газовые котлы под одноименным названием. Свою нишу компания давно и крепко удерживает, потому что газовый котел «Навьен» адаптирован под российские условия эксплуатации, у него приемлемая цена, плюс неплохие технические характеристики. Что сегодня предлагает корпорация:

• Отопительные агрегаты настенного и напольного исполнения.
• Одноконтурные и двухконтурные модели.
• С открытой и закрытой камерами сгорания.
• Достаточно широкий выбор по позиции мощности.

Если рассматривать газовые котлы «Navien» в плане правильного выбора, то необходимо сделать их разделение на основе мощности, а соответственно и под размеры отапливаемого здания. И чем меньше производительность газового агрегата, тем меньше отапливаемая им площадь. Отсюда и основное разделение на настенные и напольные конструкции.

Модель Navien Ace

Настенные модели

Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали возможность эксплуатировать настенные газовые котлы «Навьен». А это:

• Низкое давление в газовых магистралях, особенно этим отличались трубопроводы, построенные по принципу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
• Нестабильное давление в системе водопровода.
• Все время происходящие перепады в системе электроснабжения.
• Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги обслуживания и ремонта.

Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российские условия эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.

Схема турбонадува

Котел Navien Ace

В чем преимущества данной модели, почему она до сих пор так популярна?

• Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат спокойно выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
• Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для многих этот показатель равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара. Представляете, какая большая разница. Уже многие котлы отказываются работать, а «корейцу» даже более низкое давление ни почем.
• В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
• В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже +5°С, циркуляционный насос, который располагается внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.

Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.

Устройство котла

По сути, это миниатюрная котельная, где есть все: циркуляционный насос, расширительный бак, блок автоматики и всевозможная запорная арматура. Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.

Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность варьируется в пределах от 9 до 16 кВт, или Navien Ace 40k с мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогреваемого здания.

Давайте перечислим некоторые общие технические характеристики.
