Типы
Существуют разные модификации настенных котлов Buderus.
По количеству контуров:
- Одноконтурные. Обеспечивают только нагрев теплоносителя для отопительного контура.
- Двухконтурные. Одновременно способны выполнять подготовку ГВС и нагрев теплоносителя для системы отопления.
По типу камеры сгорания:
- Атмосферная (открытая). Воздух, необходимый для процесса горения, берется непосредственно из помещения, в котором установлен котел. Удаление дыма и других продуктов горения происходит с помощью естественной тяги печного типа.
- Турбированная (закрытая). Воздух забирается снаружи и поступает в котел по внешнему трубопроводу коаксиального дымохода. Для этого использован вентилятор турбонаддува, который одновременно обеспечивает удаление дыма.
Для жилых помещений удобнее использовать турбированные модели, так как естественная тяга неустойчива и может быть направлена в обратную сторону сильным порывом ветра или сквозняком в помещении.
По типу передачи тепловой энергии:
- Конвекционные. Использована традиционная схема нагрева теплоносителя в пламени горелки без дополнительных процедур.
- Конденсационные. Методика, которая появилась сравнительно недавно. Применяется предварительный нагрев жидкости с помощью тепловой энергии, полученной при конденсации водяного пара из выводимого дыма. Подготовленный теплоноситель не требует интенсивного нагрева, что позволяет снизить расход газа и смягчить режим работы грелки и теплообменника. В сумме это дает высокий КПД (до 108 %, хотя такой способ подсчета не является верным и представляет собой обычный маркетинговый ход), экономию газа и увеличение срока службы теплообменника.
ВАЖНО!
Конденсационные модели способны полноценно работать только на низкотемпературных системах. Если условия работы не позволяют применять такие режимы, приобретение конденсационного котла станет нецелесообразным.
На что обратить внимание при монтаже?
Стальной газовый котел Navien Ace
Так как к оборудованию приложена инструкция, то проблем с установкой и подключением прибора не возникает. Сделать это самостоятельно — не проблема. В инструкции может разобраться даже непрофессионал. Тем более что она написана на русском языке.
Единственное, на что просят обратить внимание специалисты — это способ отвода угарных газов. Выводить их можно через обычный атмосферный дымоход, подключенный к системе дымоотведения дома или установленный как отдельная конструкция. Но если вас не устраивает ни один вариант, можно сделать коаксиальный дымоход
Его монтаж в несколько раз проще. Но учтите, что коаксиальные конструкции используются только в том случае, когда обогреваемая площадь дома не превышает 110 м². Они могут быть установлены с котлами, мощность которых не превышает 11 кВт
Но если вас не устраивает ни один вариант, можно сделать коаксиальный дымоход. Его монтаж в несколько раз проще. Но учтите, что коаксиальные конструкции используются только в том случае, когда обогреваемая площадь дома не превышает 110 м². Они могут быть установлены с котлами, мощность которых не превышает 11 кВт.
Как правильно настроить
Настройка режима работы котла Buderus Logamax u072 24k производится с помощью элементов управления, расположенных на панели управления. Текущие значения указаны на дисплее, от пользователя требуется лишь включить режим настройки того или иного параметра и установить требуемую температуру ГВС или теплоносителя.
Также в соответствии с внешними условиями выполняется переход на летний или зимний режим работы котла (отопительный контур отключен или задействован). При появлении ошибки можно ее сбросить, нажатием и удержанием кнопки Reset в течение 5 секунд.
ВАЖНО!
Более сложные настройки, относящиеся к пределам давления газа или воды, выполняет техник из сервисного центра. Самостоятельное вмешательство в работу системы чревато выходом из строя важных узлов котла.
Газовый котел Buderus Logamax u072 24k
Фирма Buderus, основанная в 1731 году, в настоящее время входит в холдинг с всемирно известным концерном Bosh.
Это существенно повысило возможности и увеличило производственные мощности фирмы. Газовые котлы — лишь одно из разнообразных направлений деятельности фирмы, производящей широкий перечень оборудования.
Компания вышла на российский рынок относительно недавно — в 2004 г. В г. Энгельсе построен завод, производящий сборку газовых котлов из фирменных комплектующих. Это позволяет снизить себестоимость, что в конечном счете отражается в цене для конечного пользователя.
Модельная линейка Buderus Logamax u072 представлена 4 вариантами мощности, оптимальными для использования в частных домах или квартирах.
Модель мощностью 24 кВт является наиболее популярной. Она имеет оптимальное сочетание технических характеристик и цены, подходит для использования в различных режимах или условиях.
Обзор моделей
Настенные одноконтурные
Потребитель выбирает из трех серий Logamax:
• U 052. Плюс этой серии – экономичны, расходуют топливо экономно. Есть мембранная емкость 8 л. 24 и 28 кВт.
• U 054. Есть модулируемая горелка. Также есть бак аналогичного объема.
• U0 72. Мало весит, скромные размеры. Модуляция мощности от 9 до 24 кВт.
Все одноконтурные версии можно доукомплектовать БКН. Для примера – технические характеристики Logamax U052-24:
• КПД – 91,4%
• 24 000 Вт.
• Вес – 40 кг.
• Габариты (ВхШхГ) — 735x400x360 мм
• Площадь обогрева – 180 м².
Настенные двухконтурные
Параллельно нагревают теплоноситель и воду. Летом служит только на подогрев воды. В линейке несколько серий Logamax:
- U0 32K/U0 34K – рассчитаны на площадь до 240 м². расширительная емкость 6 л. Есть циркуляционный насос.
- U0 42K/U0 44K. Производительность больше, чем у выше описанной серии. Емкость расширительная 8 л.
- U0 52K/U0 54K – есть варианты с открытой и закрытой топкой. Имеется LCD –дисплей.
- U0 72K – только закрытая топка. От 5 400 до 28 000 Вт.
Характеристики U044-24K:
- Габариты -740x400x360 мм.
- Весит 38 кг. КПД – 92%.
- Производительность -11,4 л/мин.
U072-12K – на 12 кВт. Отапливает площадь 96 м². U072-18 – версия на 18 кВт обогреет 144 м². Ее вес – 32 кг.
Конденсационные
Logamax plus – инновационное решение в вопросе отопления. КПД более 100%. Характеристики настенного аппарата GB072-24:
- 102,2% КПД.
- Один контур.
- 45 кг.
- Теплопроизводительность 23 800 Вт.
- Расход газа – 3,18 куб. м/час.
В модели Logamax plus GB172-30iK (на 30 кВт) предусмотрено управление через интернет.
Напольные одноконтурные
Logano G124 WS 32. Напольное исполнение. Модели Логано – самые востребованные среди напольных аппаратов. Их подключают к обычному дымоходу. Теплообменник – чугунный. Возможно подсоединение БКН из линии Logalux L (135, 160, 200 л). Технические характеристики Logano G124 32:
- Диапазон мощностей 20-32 кВт.
- Теплопроизводительность – 30 600 Вт.
- КПД – 92%.
- Вес – 151 кг.
- В/Ш/Г — 1095/600/788 мм.
Есть варианты большей мощности, например G234 WS-44/50 – на 44 кВт и на 50 кВт. Большим спросом пользуется модель Logano G124-20 WS RU – это премиум-класс. Его мощность достигает 35 кВт. Преимущество – чугунный теплообменник. Он не боится коррозии, поэтому долговечен. Модель Logano G124 28 способна отопить 280 м² и весит 151 кг. А G234 60 рассчитана на 450 м², вес его – 310 кг.
Достоинства и недостатки модели
К достоинствам котлов Buderus Logamax u072 24k принято относить:
- Возможность одновременно отапливать помещение и готовить горячую воду для бытовых нужд.
- Компактность, можно устанавливать в кухонных помещениях без необходимости создания котельной.
- Относительно низкая цена.
- Закрытая камера сгорания обеспечивает безопасный и устойчивый режим горения.
- Автоматика поддерживает протокол Open Therm, дающий возможность управления работой системы посредством внешних модулей.
- Низкий уровень шума.
- Система самодиагностики немедленно информирует о неполадках.
Недостатками агрегатов являются:
- Зависимость от наличия и качества электропитания.
- Некоторые узлы имеют низкую устойчивость к механическим воздействиям (кран подпитки).
- Организация сервисного обслуживания признается многими пользователями неудовлетворительной.
ОБРАТИТЕ ВНИМАНИЕ!
Большинство недостатков котла Buderus Logamax u072 24k в равной степени можно отнести к любым моделям газовых котлов производства многих фирм, поэтому можно считать их особенностями конструкции.
Диапазон цен
Цены на котлы Buderus Logamax u072 24k в разных магазинах заметно отличаются и находятся в диапазоне 40-50 тыс. руб.
Такая разница нередко бывает вызвана включенной в стоимость платой за договор гарантии, логистическими надбавками или прочими причинами. Планируя покупку, надо уточнить цену у регионального представителя фирмы, чтобы не оказаться в сложной ситуации.
ОБРАТИТЕ ВНИМАНИЕ!
Помимо котла, придется приобретать дополнительное оборудование и элементы — дымоход, стабилизатор напряжения, фильтры для воды и т.д. Эти устройства обязательны, их надо приобретать и устанавливать сразу, с первых дней работы системы.
Достоинства и недостатки модели
К достоинствам котлов Buderus Logamax u072 24k принято относить:
- Возможность одновременно отапливать помещение и готовить горячую воду для бытовых нужд.
- Компактность, можно устанавливать в кухонных помещениях без необходимости создания котельной.
- Относительно низкая цена.
- Закрытая камера сгорания обеспечивает безопасный и устойчивый режим горения.
- Автоматика поддерживает протокол Open Therm, дающий возможность управления работой системы посредством внешних модулей.
- Низкий уровень шума.
- Система самодиагностики немедленно информирует о неполадках.
Недостатками агрегатов являются:
- Зависимость от наличия и качества электропитания.
- Некоторые узлы имеют низкую устойчивость к механическим воздействиям (кран подпитки).
- Организация сервисного обслуживания признается многими пользователями неудовлетворительной.
ОБРАТИТЕ ВНИМАНИЕ!
Большинство недостатков котла Buderus Logamax u072 24k в равной степени можно отнести к любым моделям газовых котлов производства многих фирм, поэтому можно считать их особенностями конструкции.
Основные коды ошибок
Рассмотрим наиболее часто возникающие ошибки:
| Код | Расшифровка | Пути устранения проблемы |
| H11 | Неполадки датчика температуры ГВС | Проверить контактную группу, определить работоспособность датчика, при необходимости — заменить |
| 2P | Перегрев теплоносителя | Проверить контакты, определить состояние циркуляционного насоса |
| 3А | Остановка вентилятора | Проверить контакты, заменить вентилятор на новый |
| 4C | Перегрев теплообменника | Остановить котел, проверить работоспособность циркуляционного насоса и датчика температуры ОВ, вызвать мастера |
| 4U, 4Y | КЗ или обрыв датчика температуры прямой линии (подачи) | Проверить состояние датчика и контактов, зачистить и переподключить их, при необходимости — заменить датчик |
| 6А | Отсутствует пламя | Проверить наличие газа в системе и в аппаратуре котла, вызвать специалистов |
| 3C, 3L, 3P, 3Y | Отказ вентилятора | Проверить подключение и работоспособность, заменить |
| 6С | Система видит пламя на неработающей горелке | Попадание влаги на контакты или плату управления, плохой контакт заземления |
Конкуренты
Таблица. Сравнение с конкурентами и аналогами Фото МодельОценкаЦена
| образец в обзоре Buderus Logamax U072-24K | 6,9 | 37 515 руб. |
| BAXI ECO-4s 24F | 7,3 | 39 387 руб. |
| Navien DELUXE 30K | 6,5 | 39 211 руб. |
| BAXI ECO-4s 1.24F | 7,2 | 36 836 руб. |
| BAXI ECO Four 1.24 | 6,7 | 36 966 руб. |
| BAXI MAIN 5 24 F | 7,1 | 36 185 руб. |
| De Dietrich ZENA MS 24 | 6,5 | 36 110 руб. |
| Лемакс PRIME-V24 | 6,5 | 37 500 руб. |
| Ferroli Divatech H F24 | 5,4 | 39 050 руб. |
| Ferroli Fortuna F 30 | 5,6 | 38 188 руб. |
Источники
- https://ExpertKotel.ru/cat/buderus/buderus-logamax-u072-24k
- https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/proizvoditeli-gaz-k/g-k-buderus/logamax-u072-24k.html
- https://www.buderus.com/ru/ru/ocs/logamax-u072-18438058-p/
Виды
Существуют разные конструкции котлов Buderus, отличающиеся спецификой работы или набором функций.
По типу установки бывают:
- Настенные. Монтаж агрегатов выполняется путем навешивания на прочные несущие вертикальные поверхности (или приспособления).
- Напольные. Установка производится либо прямо на пл, либо на специальную подставку с демпфирующими возможностями.
По количеству контуров:
- Одноконтурные. Агрегаты, обеспечивающие только питание отопительной системы.
- Двухконтурные. Имеют возможность нагревать теплоноситель для системы обогрева и одновременно подготавливать горячую воду для бытовых нужд.
По типу теплопередачи:
- Конвекционные. Нагрев теплоносителя происходит традиционным способом, с помощью газовой горелки.
- Конденсационные. Используется двухступенчатый нагрев — сначала теплоноситель получает тепловую энергию, вырабатываемую при конденсации водяного пара из дымовых газов, а затем направляется в первичный теплообменник, где окончательно подготавливается обычным способом. Такой метод позволяет получить заметную экономию топлива и повышенный КПД котлов — производители заявляют от 102 до 108 %.
ВАЖНО!
Конденсационные котлы в 1,5-2 раза дороже конденсационных моделей, однако, перед покупкой, следует внимательно изучить их особенности. Они могут полноценно функционировать только на низкотемпературных системах отопления (типа теплого пола), и когда разница между внешней и внутренней температурой не превышает 20°. Кроме того, заявленный КПД — обычный маркетинговый ход.
По типу горелки:
- Атмосферная (открытая). Воздух, необходимый для сгорания газа, забирается прямо из помещения, а вывод дымовых газов происходит с помощью естественной тяги печного типа.
- Турбированная (закрытая). Воздух забирается снаружи с помощью специального вентилятора турбонаддува. Он же обеспечивает принудительный вывод дыма.
Помимо этих особенностей, имеются разные модели с собственными специфическими качествами и показателями.
Ввод в эксплуатацию2
2.5Настройка температуры горячей
2.7Защита от замерзания
воды
Температуру горячей воды можно настроить на
регуляторе температуры на значение от 40°C до
60°C.
BПовернуть терморегулятор для установки на
требуемую температуру.
6720610716-09.1O
Рис 9
BОставить отопление включенным.
BТерморегулятор повернуть по крайней мере
на 1.
6720610716-07.1O
-ИЛИ-
BДобавить в теплоноситель антифриз FSK
(Schilling Chemie) или Glythermin N (BASF) в
Рис 7
концентрации 20%-50 % (защита от замерзания
только для отопительного устройства). Иначе
Положение
отопительную установку необходимом
регулятора
Температура воды
опорожнить.
Процесс опорожнения отопительной установки
Левое крайнееприбл. 40°C
отличается в зависимости от конструкции
zприбл. 55°C
определенной установки. По данному вопросу
обращайтесь к специалисту по сантехническому
Правое крайнееприбл. 60°C
оборудованию.
Таб. 1
2.8Неисправности
2.6Летний режим
В процессе эксплуатации могут возникнуть
(только нагрев воды)
неисправности.
В данном режиме включена исключительно
В таких случаях загорается кнопка сброса сигнала
функция нагрева воды.
о неисправности и прибор выключается.
BТерморегулятор повернуть на приборе влево
BНажать кнопу сброса сигнала о
до упора.
неисправности.
Отопление отключено. Система снабжения
Прибор вновь включается.
горячей водой и электропитание для регулятора
Если неисправность не удается устранить:
отопления и таймера остаются включенными.
Bсвязаться со специализированной фирмой или с
отделом сервисного обслуживания и сообщить о
неисправности.
6720610716-08.1O
Рис 8
Оставляем за собой право на изменения!
Какими функциями обладает
Настенные котлы Buderus Logamax u072 24k представляют собой двухконтурные модели газовых агрегатов.
Они способны одновременно обеспечивать обогрев дома (подготовка теплоносителя для отопительного контура) и готовить горячую воду для бытовых нужд. Буква «К» в маркировке котла означает «Комбинированный», т.е. двухконтурный.
Набор функций котлов довольно широк:
- Возможность самостоятельного детектирования неполадок с помощью системы самодиагностики.
- Имеется защита от замерзания системы.
- Все модели адаптированы к российским технологическим условиям.
- Функция электронного розжига делает пользование котлом намного удобнее.
- Постоянно ведется контроль пламени, при его исчезновении работа котла немедленно блокируется.
- При установке дополнительных устройств возможно управление работой котла через смартфон.
Функционал котлов обилен, по оценкам некоторых владельцев, он даже несколько избыточен.
Все возможности реализованы через плату управления, работа которой аналогична действиям мозга живого организма.
Система датчиков, распределенных по всем узлам агрегата, в постоянном режиме ведет наблюдение за работой и немедленно сигнализирует о возникновении сбоев, отказов или поломок.
ВАЖНО!
Котлы Buderus Logamax u072 24k чувствительны к перепадам электроэнергии, которые могут вызвать сбой работы платы управления и появление череды ошибок. Чтобы исключить такую возможность, следует использовать стабилизатор напряжения, обеспечивающий неизменность режима подачи электроэнергии.
Какими функциями обладает
Настенные котлы Buderus Logamax u072 24k представляют собой двухконтурные модели газовых агрегатов.
Они способны одновременно обеспечивать обогрев дома (подготовка теплоносителя для отопительного контура) и готовить горячую воду для бытовых нужд. Буква «К» в маркировке котла означает «Комбинированный», т.е. двухконтурный.
Набор функций котлов довольно широк:
- Возможность самостоятельного детектирования неполадок с помощью системы самодиагностики.
- Имеется защита от замерзания системы.
- Все модели адаптированы к российским технологическим условиям.
- Функция электронного розжига делает пользование котлом намного удобнее.
- Постоянно ведется контроль пламени, при его исчезновении работа котла немедленно блокируется.
- При установке дополнительных устройств возможно управление работой котла через смартфон.
Функционал котлов обилен, по оценкам некоторых владельцев, он даже несколько избыточен.
Все возможности реализованы через плату управления, работа которой аналогична действиям мозга живого организма.
Система датчиков, распределенных по всем узлам агрегата, в постоянном режиме ведет наблюдение за работой и немедленно сигнализирует о возникновении сбоев, отказов или поломок.
ВАЖНО!
Котлы Buderus Logamax u072 24k чувствительны к перепадам электроэнергии, которые могут вызвать сбой работы платы управления и появление череды ошибок. Чтобы исключить такую возможность, следует использовать стабилизатор напряжения, обеспечивающий неизменность режима подачи электроэнергии.
Виды агрегатов марки «Будерус»
ТТК «Будерус» делятся на три вида: пиролизные, чугунные и стальные. Каждый имеет свои плюсы и минусы.
Чугунные
Основным преимуществом котлов, оснащенных чугунным теплообменником, является способность поддерживать в камере высокую температуру – не менее 200 ºС. Однако они имеют больший вес, по сравнению с чугунными, и характеризуются чувствительностью к значительным колебаниям температуры в топке.
Стальные
Оборудование со стальными теплообменниками поддерживает температуру до 200 ºС. ТТК достаточно легкие и более компактные. Имеют важную особенность: конструкция дополнена кирпичом для улучшения теплоемкости и предотвращения прогорания топлива.

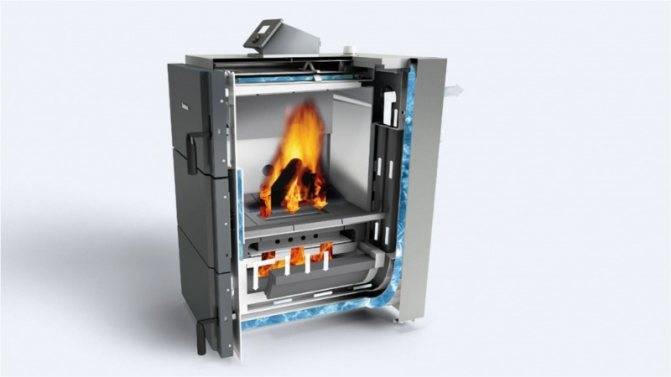

Пиролизные стальные
В последние годы в Москве и области возрастает спрос на пиролизные ТТК. Главная причина — экономичность и удобство эксплуатации.
Преимущества пиролизных ТТК:
- Увеличенная длительность горения помогает уменьшить количество необходимых загрузок топлива.
- Время работы при одной закладке продлевается в 2-3 раза, по сравнению с дешевыми агрегатами, благодаря сниженному расходу сырья. Достигает 6 часов в котлах с верхней камерой сгорания и 12 часов — с нижней.
- В процессе сгорания топлива образуется незначительное количество сухого остатка, в результате чего зольного ящик нужно реже чистить.
Приобретение окупается за несколько сезонов эксплуатации, вследствие небольших расходов на дрова, брикеты и уголь. Такой экономии невозможно добиться при эксплуатации классических ТТК, работающих на пеллетах и другом топливе.
Агрегаты с нижней камерой сгорания пиролизных газов оснащены вентилятором наддува. Это позволяет оптимизировать горение в топке, повысив КПД агрегата и одновременно сократив расход топлива.
Газогенераторы являются энергозависимыми. Модели такой конструкции стоят как правило в 2 раза дороже теплогенераторов с верхней камерой сжигания пиролизных газов.
Что еще стоит сказать о 2-контурных котлах
Вы наверняка заметили, что многое зависит от производителя, но стоит сказать о нескольких общих моментах. Например, обязательным является наличие расширительного бачка для регулировки давления замкнутой системе. Конечно, более современные котлы оснащаются датчиками (манометры), которые при критических значениях давления передают сигнал на контрольный элемент. Последний блокирует работу, пока не будет осуществлено стравливание воды из системы. Еще один важный момент – это система управления, которой оснащаются газовые котлы отопления двухконтурные. Отзывы свидетельствуют о том, что более предпочтительна дистанционная система управления, так как она более точная и способствует экономии газа. Сегодня большинство котлов оснащается функцией самодиагностики. Агрегат самостоятельно будет находить любые отклонения от нормальной работы и сигнализировать вам об этом. Но далеко не все приборы оснащаются такими системами, яркий пример тому — двухконтурный газовый котел «Будерус». Отзывы, тем не менее, о нем хорошие, что обусловлено высоким качеством сборки.
