Отопительный газовый котел Bosch: ошибки и инструкция по экслуатации и обслуживанию неисправных приборов

Особенности работы газового котла Bosch

Двухконтурный прибор самый популярный среди пользователей. Он одновременно работает на горячее водоснабжение (ГВС) и отопление. Некоторые модели оснащены двумя теплообменниками, которые обеспечивают бесперебойную работу системы.

На панели управления располагаются регуляторы мощности. Поэтому нагрев можно подстроить под площадь помещения. Как оборудование переключается с одного контура на другой? Для этого предусмотрен трехходовой клапан. Работа котла ориентирована на основной контур — отопительный. При открытии смесителя клапан переключает поток на систему ГВС.

Циркуляцию теплоносителя обеспечивает насос. Датчики контролируют прибор и при отклонениях в работе подают сигнал модулю управления. В результате появляются коды ошибок.

Достоинства и недостатки

К достоинствам настенных котлов Bosch следует отнести:

• Компактность, небольшие размеры и вес, возможность установки на кухне или в других жилых помещениях.
• Стабильность работы, обладание полнофункциональной конструкцией.
• Высокое качество сборки, использование передовых технологий и методов при изготовлении деталей.
• Привлекательный внешний вид, способность гармонично вписаться в интерьер кухни или другого помещения.
• Наличие многоступенчатой защиты, способность определения проблем на самых ранних стадиях их появления.
• Простота и легкость управления.

К недостаткам следует отнести:

• Высокая чувствительность электроники, выход из строя при возникновении скачков или колебаний напряжения питания.
• Необходимость наличия качественного заземления, фазозависимость котлов.
• Самостоятельная блокировка котла в зимнее время оставляет дом без обогрева, что, при длительном отсутствии хозяев, грозит потерей системы.
• Ремонт и обслуживание котлов необходимо производить только с участием специалистов из сервисного центра, хотя качество их подготовки нередко крайне низкое.

Существующие недостатки с равной мере свойственны всем энергозависимым газовым котлам, хотя это не оправдывает их наличие.

Инструкция по эксплуатации и монтажу

На котел Бош 6000 инструкция по монтажу выглядит следующим образом:

1. Выбрать место и просверлить отверстия для дюбелей.
2. Вскрыть упаковку котла и проверить соответствие документации фактическому наличию.
3. Закрепить дюбели и вставить в них крюки.
4. Предварительно проверив надежность крепления, подвесить на крюки прибор.
5. Далее проводится подключение систем отопления и водоснабжения, а также к электрической сети.
6. Обеспечить крепление двумя предназначенными для этого винтами облицовки котла.

Важно! От различных препятствий котел должно отделять пространство хотя бы в 10 сантиметров согласно руководству

Рейтинг газовых отопительных котлов

Климатическую технику для частного дома выпускают компании с именем и молодые предприятия, успешно завоевывающие безупречную репутацию. Наши эксперты отобрали для сравнения модели, которые пользуются стабильным спросом у покупателей. Были изучены технические характеристики, особенности эксплуатации, экономические показатели. Учитывались отзывы на отопительные газовые котлы владельцев домов с автономными системами теплоснабжения, профессиональные мнения теплотехников.

Основное внимание уделили следующим характеристикам:

• Особенности конструкции – рассматривались напольные, настенные модели;
• Тип – производители выпускают модели с одним и двумя контурами нагрева;
• Мощность – влияет на уровень комфорта в помещении определенной площади;
• Тип камеры сгорания – предлагаются модели с открытыми, закрытыми камерами;
• КПД – определяет рентабельность работы теплотехники;
• Размеры и вес – учитываются при выборе помещения для монтажа, оказывают влияние сложность установки;
• Функционал – автоматизированные системы упрощают обслуживание, позволяют экономить топливо, улучшают безопасность.

Не все представленные модели удовлетворили требования экспертов. Низкая устойчивость к коррозии, тонкий металл теплообменников, сбои в работе электроники, забивающиеся нагаром форсунки – бытовые котлы с такими характеристиками исключались из нашего рейтинга.

Лучшие газоанализаторы

Преимущества и недостатки

Данная модель от этого производителя имеет свои преимущества и недостатки. К положительным моментам относится:

• Высокое качество используемых материалов при создании прибора. Даже несмотря на то, что не все комплектующие производятся на заводах компании (например, насос стоит от немецкого производителя Wilo), узлы конструкции служат долго и надежно.
• Низкий уровень шума при работе системы отопления.
• Низкая стоимость в сравнении с остальными моделями со схожими характеристиками.
• Их производитель — известный бренд из Европы, хорошо себя зарекомендовавший себя во многих других сферах.

Недостатками является:

• Компания не является полноценным производителем своих котлов. В конструкции используется большое количество деталей от посторонних брендов.
• Слишком малое количество сервисных центров. В случае неисправности ее вероятнее всего придется исправлять самому либо обращаться к специалистам из каких-либо частных сторонних компаний.
• Небольшое количество моделей, что делает невозможным ориентирование на большие массы людей.

Особенности модели

В конструкции данного устройства предусмотрено наличие двух теплообменников, выполненных из меди. Один, более крупный, используется для нагрева теплоносителя в системе, а второй, меньших размеров, нагревает холодную воду, делая ее пригодной для бытовых нужд. Происходит нагрев проточным способом. Так оснащен котел Бош 24 квт двухконтурный. В продаже имеются и одноконтурные модели. Подавляющее большинство из них являются настенными.

Система циркуляции теплоносителя обычно используется классическая с трубами из полипропилена (диаметром 2,5 см), а также с наличием радиаторов, выполненных из алюминия. Основная часть котла создана из меди. Расширительный бак в системе предусмотрен объемом 8 литров.

В конструкции устройства установлена качественная автоматика, регулирующая работу, а также защита от замерзания и блокирования работы насоса циркуляции теплоносителя. Система контроля газа и режим «зима-лето» обеспечивают безопасный и экономичный расход топлива в различные погодные условия и времена года.

Еще одной особенностью котла является возможность контроля за температурой только теплоносителя (которую можно менять, используя кнопки на панели управления). Для регуляции работы, ориентируясь на температуру воздуха в обогреваемом помещении, нужно устанавливать дополнительный термостат. Такая возможность также предусмотрена в конструкции.

Обратите внимание! Некоторая прихотливость автоматики к напряжению в сети требует установки дополнительного устройства для стабилизации электричества и защиты при грозе

Все представители данного модельного ряда в своей конструкции имеют турбину для выброса продуктов горения, которая обеспечивает принудительное создание тяги. Для вывода дыма наружу применяются дымоходы, состоящие из двух каналов: один служит для притока воздушных масс, а второй для непосредственно вывода дыма. Он имеет стандартные размеры в 60/100 миллиметров.

Важно! Возможен вариант удлинения, а также увеличения диаметра труб до 80 миллиметров

Какие серии и модели относятся к настенным

Настенный тип монтажа имеют большинство модельных линеек газовых котлов Bosch.

К ним относятся:

• GAZ 2000 W. Линейка турбированных двухконтурных котлов мощностью 12,18 и 24 кВт. Обладают раздельным теплообменником и возможностью подключения внешних устройств (комнатного терморегулятора).
• GAZ 3000 W. Одно- и двухконтурные котлы с открытой или закрытой камерой сгорания. Мощность моделей находится в диапазоне 24-30 кВт.
• GAZ 4000 W. Одно- и двухконтурные конструкции мощностью 24 кВт. Есть атмосферные и турбированные варианты.
• GAZ 5000 W. Двухконтурные агрегаты с атмосферной или турбированной горелкой. Мощность — 24 или 28 кВт.
• GAZ 6000 W. Модельная линейка котлов российской сборки. Первоначально выпускались две модели мощностью 18 и 24 кВт, но затем модельный ряд расширили и дополнили котлами мощностью 12, 28, 30 и 35 кВт. Имеются одно- и двухконтурные конструкции атмосферного или турбированного типа.
• GAZ 7000 W. Старшая модельная линейка, состоящая из одно- и двухконтурных агрегатов мощностью 24, 28 и 35 кВт. Имеются атмосферные и турбированные варианты конструкции.
• Bosch Condens.Серия конденсационных моделей, производящих предварительный подогрев теплоносителя с помощью тепловой энергии, полученной при конденсировании водяного пара из дымовых газов.

Конденсационные котлы предназначены для работы в низкотемпературных системах (например, для питания теплого пола), а также способны полноценно функционировать только при соблюдении определенных условий.

Разница температур снаружи и внутри не должна превышать 20°, что в условиях российского климата практически нереально.

Настенные газовые котлы Bosch

Настенные котлы, как следует из наименования, предназначены для навесного монтажа. Необходимо выбрать прочную (в идеале — несущую) стену, или воспользоваться специальной опорной конструкцией — рампой.

Монтаж на гипсокартонные или другие слабые перегородки запрещается. Специфика монтажа требует от производителей максимально компактной и легкой конструкции, не нагружающей стены.

Это является одной из причин ограничения параметров агрегатов — самая производительная модель выдает 35 кВт тепловой мощности.

Это позволяет обслуживать помещение до 350 м2, что соответствует размерам двухэтажного коттеджа и вполне укладывается в потребности пользователей.

Существуют разные типы настенных газовых котлов фирмы Bosch, которые можно разделить по определенным признакам.

По набору функций:

• Одноконтурные. Способны только к нагреву теплоносителя для отопительного контура.
• Двухконтурные. Обладают двумя базовыми функциями — нагрев теплоносителя и подготовка горячей воды для обеспечения бытовых потребностей.

По типу камеры сгорания существуют:

• Атмосферные (открытые) котлы. Воздух, обеспечивающий процесс горения, подается непосредственно из помещения, где находится агрегат. Вывод дыма происходит естественным путем, с использованием тяги печного типа.
• Турбированные (закрытые). Конструкция горелки герметична, подача воздуха осуществляется с помощью вентилятора турбонаддува. Он же создает давление, способствующее выводу дымовых газов. Забор воздуха производится снаружи, что благоприятно влияет на микроклимат жилого помещения.

Характеристика котлов Бакси

Оборудование этого производителя можно использовать как в небольшой квартире, так и в просторном загородном доме. Но пространство, в котором будет установлена отопительная система, должно соответствовать определенным критериям:

1. Размер помещения не должен быть меньше 15 м³.
2. Высота потолка — минимум 2,2 м.
3. Необходима хорошая вентиляция, способная выдерживать большую нагрузку.

Это важно: обслуживание котлов Baxi. В этом видео вы узнаете, как промыть теплообменник:. В этом видео вы узнаете, как промыть теплообменник:

В этом видео вы узнаете, как промыть теплообменник:

Важные нюансы

Кроме заземления, при установке оборудования нужно принимать во внимание и другие факторы. Необходимо учитывать следующее:

1. Чтобы котел исправно функционировал, требуется 170-250 В. При меньшем напряжении аппарат будет выключаться, а при большем — сгорит варистор.
2. Оборудование очень чувствительно к перепадам напряжения. Профессионалы советуют устанавливать дополнительные аппараты, стабилизирующие напряжение. Не нужно применять ИБП при монтаже газовых котлов.
3. Подключение должно производиться через отдельный функционал.
4. Для фазозависимых разновидностей следует соблюдать соответствие фазы и нуля.

Преимущества и недостатки

Компания Бакси занимает лидирующую позицию на рынке отопительного оборудования.

Можно выделить следующие преимущества техники этого производителя:

• экологичность и безопасность;
• простота в эксплуатации и гибкие регулируемые настройки;
• надежная защита от замерзания;
• функция автоматической диагностики;
• экономичность;
• широкий модельный ряд, возможность подобрать агрегат под любые требования;
• стильный продуманный дизайн.

Конечно же, у любого оборудования есть свои недостатки, продукция компании Бакси не исключение. Минусы таковы:

1. Чувствительность техники к перепадам напряжения. Чтобы аппарат работал надежно, нужно подключать его через стабилизатор.
2. Монтаж достаточно сложен, поэтому его лучше всего доверить профессионалу.
3. Высокая цена по сравнению с моделями других производителей.

В этом видео вы узнаете об основных неисправностях котлов Бакси:

Разновидности моделей

Компания имеет большой ассортимент настенных и напольных отопительных систем. Настенные котлы идеальны для частных домов. Они выпускаются в трех сериях: Luna, Prime и Eco3.

Модели из линии Luna имеют встроенную систему автоматической диагностики и электронной модуляции. Такие агрегаты отличаются наличием двух регуляторов температуры, что очень удобно. Это двухконтурные аппараты с приемлемой стоимостью.

Оборудование из линии Prime — это качественные и надежные котлы экономкласса. Они имеют закрытую камеру сгорания и выполнены из особых композитных материалов. Устройства эксплуатируются практически бесшумно. Модели этой серии относятся к конденсационным и имеют биотермический теплообменник. Благодаря этому они работают очень экономично.

На российском рынке очень популярны модели Luna-3 Comfort и Eco Four. Обе системы могут быть представлены как с открытой, так и с закрытой камерой сгорания. Eco Four имеет производительность 14−24 киловатт. Его можно подсоединить к термостату или таймеру. Этот котел оборудован качественными датчиками и надежной защитой от перепадов температуры. Среди всех устройств Бакси у него наименьшая мощность.

Кроме того, большим спросом пользуются модели из линейки Main. Самой известной на российском рынке была Main Four 240, которую перестали производить в 2017 году. На смену ей пришла Main Five, выполненная по новой технологии. Эта система аналогична предыдущей, но в ней присутствуют дополнения, например система тяги в дымоходе.

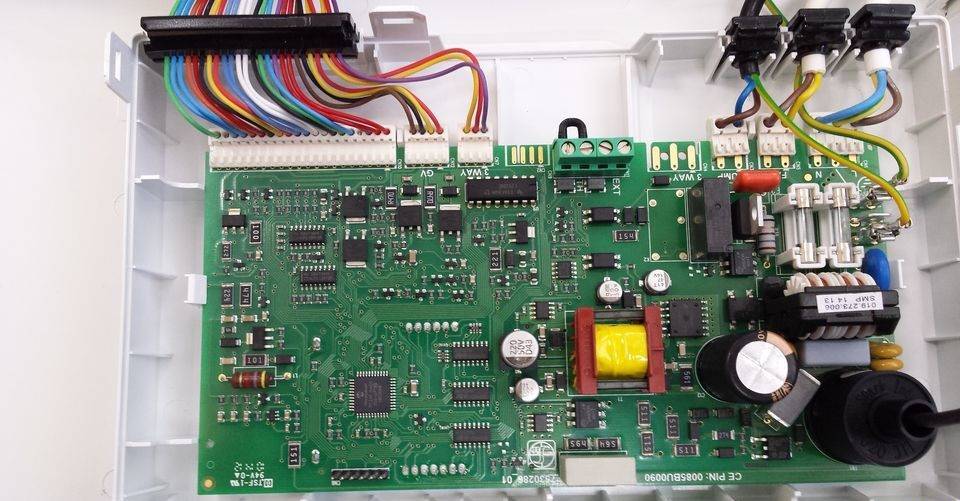

Как отремонтировать плату управления газового котла:

Будерус ошибка 3с (мигает четвертый индикатор 80)

При возникновении такой ошибки плата управления котлом не получает сигнала с дифференциального реле давления, то есть его контакты не замыкается после запуска вентилятора. Реле давления служит для определения необходимых условий удаления продуктов сгорания.

Порядок запуска котла в работу такой:

1. Блок управления дает сигнал на запуск вентилятора

2. Вентилятор создает необходимое разряжение в выпускном трубопроводе

3. Дифференциальное реле регистрирует разрежение, и контакты микровыключателя замыкаются

4. Плата подает сигнал на открытие газового клапана и розжиг

Поэтому, для понимания проблемы, нужно определить – в какой конкретно момент котел уходит в ошибку. Если вентилятор запускается, но реле не щелкает – нудно осмотреть подводящие трубочки, возможно, там есть засор или конденсат, либо засор фактически есть в самом дымоходе.

Если вентилятор не запускается, нужно проверить, подается ли на него напряжение. Неисправность электронной платы может быть причиной, по которой вентилятор не запускается.

Если вентилятор работает, проблем с дымоходом и трубками пневмореле нет, нужно проверить само пневмореле, создав самостоятельно разряжение и проверив наличие характерного щелчка.

Постоянно замкнутые контакты реле или их размыкание в процессе работы горелки будут также расценены системой безопасности как неисправность.

На котлах будерус может быть установлен вентилятор с регулируемой частотой вращения, который управляется электроникой и снабжен датчиком.

Особенности управления котлом Бош 6000

В комплект, при покупке котла, входит инструкция по эксплуатации на газовый котел Бош 6000 и техническое описание. Там подробно описан порядок регулировки различных параметров, и эту инструкцию нужно внимательно изучить и запомнить. В реальности все выглядит так. На лицевой поверхности котла находится большой ЖК-дисплей и всего 4 кнопки. Кнопка вкл/выкл. находится отдельно слева вверху. Кнопки управления котлом позволяют осуществить регулировку многих параметров с отображением на ЖК-дисплее.

Регулируемый параметр изображается на дисплее в виде интуитивно понятного рисунка. Например, включение сервисного режима вызывает появление квадрата с изображением гаечного ключа. Все регулировки подробно описаны в инструкции. Кроме вышеописанных режимов дисплей отображает неисправности, показывает режим ожидания или работу горелки и отображает температуру определенной линии. Если выбрать, например, подающую линию котла, то температуру теплоносителя можно установить кнопками «+» и «-«.

Но, к счастью, отказы оборудования компании Бош чрезвычайно редки. Поэтому на настенный газовый котел Бош 24 квт отзывы подчеркивают, что они работают надежно, долго и просты в управлении. Но газовый котел Бош 6000 24 квт, тоже может сломаться, неисправности его подробно описаны инструкцией.

При возникновении поломки автоматика выдает код ошибки. Кодов неисправностей довольно много, что они значат подробно изложено в инструкции по эксплуатации. Для владельца знание неисправности не является руководством к действию, значение кода потребует сервисный центр, который имеет право делать ремонт и осуществляет гарантийное обслуживание котла. В комплекте на газовый котел Бош 6000 инструкция по эксплуатации содержит гарантийный талон.

Для работы автоматики котла, вентилятора и циркуляционного насоса требуется напряжение 220 в.

Организация, которая будет устанавливать котел, может отказать в гарантийном обслуживании из-за отсутствия стабилизатора напряжения. Поэтому при покупке котла нужно одновременно приобрести стабилизатор напряжения. А лучше всего обеспечить, в случае пропадания напряжения сети, наличие систем бесперебойной подачи напряжения (БПН). Это могут быть преобразователи напряжения от аккумулятора 12 в, которые автоматически включаются при отсутствии сети. А как законно отказаться в квартире от центрального отопления можно узнать здесь.

Другие неисправности

В котлах « » встречаются неполадки, которые не отображаются в виде ошибки.

Не работает горелка

Необходимо проверить состояние и включить аварийный и пусковой выключатели. Если один из предохранительных автоматов неисправен, отремонтируйте его либо замените исправным устройством.

Также проводите диагностику контроллеров температуры, реле продуктов отвода. Сделайте профилактическую чистку топки, горелки, форсунок, труб отвода.

Нет искры, не происходит розжиг

Ищите проблему в:

• Электроде розжига. Зачистите его, разместите ближе к горелке.
• Горелке.
• Запальном трансформаторе.

Шум и гул при включении котла

Проведите чистку деталей, в том числе теплообменника, от накипи. Солевые отложения мешают теплоотдаче, поэтому вода закипает и шипит. Если не удалить налет, узел перегреется и выйдет из строя.

Не включается горячая вода

Если при открытии смесителя нет горячей воды, осмотрите трехходовой клапан. При поломке его нужно сменить. Также убедитесь в исправности смесителя, прочистите трубы и фильтры от засоров.

Свист при розжиге горелки

Размер форсунок не соответствует давлению в газовой магистрали. Поменяйте их.

Черный дым и копоть

Необходима чистка блока розжига. Детали и отверстия забились пылью и грязью.

Хлопки, шум при розжиге

Что могло случиться:

• Неправильно настроена подача газа.
• Неправильно подобран размер форсунок.
• Засорен дымоотвод.
• Неверное строение дымоходной шахты.
• Плохо работает вентиляция в помещении.

Надеемся, что, прочитав статью, вы определите причину поломки. Выполнить ремонт можно самостоятельно, если вы разбираетесь в технике. Однако помните: перед началом работ надо обязательно перекрыть подачу газа и воды.

Конденсационные котлы Buderus Logamax Plus

Настенные конденсационные газовые котлы Buderus Logamax Plus являются инновационным решением вопроса отопления дома. Особенность оборудования – уникальная конструкция, включающая два теплообменника, позволяющая одновременно получать тепло от сжигания газа и отходящего дыма.

В продуктах сгорания находится определенное количество влаги (конденсата), нагретой до температуры 40-90°С. Данное тепло аккумулируется теплообменником. КПД конденсационного оборудования достигает 100-107%.

Все конденсационные котлы работают при давлении газа не менее 13 мБар, сохраняют работоспособность при существенных перепадах показателей газа и теплоносителя.

В дополнительной комплектации покупателю предлагают установить блок ДУ и комнатный термостат. В результате появляется возможность управлять работой котла с помощью пульта дистанционного управления или (после установки специальной программы) из планшета или смартфона.

Большинство моделей имеют функцию для подключения погодозависимого датчика. Автоматика будет самостоятельно изменять режим обогрева, с учетом изменений погодных условий. В серии Buderus Logamax Plus представлены котлы с одним или двумя контурами.

Котлы с одним контуром

Конденсационные настенные отопительные одноконтурные котлы на газе Будерус представлены в серии GB 172i, GB 072 и GB 162. Наибольшего внимания заслуживает последняя модель, отличающаяся максимальной производительностью и предназначенная для промышленного и бытового применения.

Buderus Logamax Plus GB 162 сохраняет стабильность горения даже при пониженном давлении газа. Серию отличает:

Высокая производительность – существуют три стандартных типоразмера мощности 65, 80 и 100 кВт. Оборудование легко справится с обогревом здания с общей площадью до 1000 м².

Модулируемая горелка плавно меняет интенсивность нагрева с 18 до 100%. В GB 162 установлена система ETA plus, включающая инновационную горелку, изготовленную из жаропрочной керамики.

Высокий КПД – принцип работы настенного котла Будерус связан с использованием тепла нагретых дымовых газов. Стандартный КПД котла находится в пределах 92-110%.

Уникальная конструкция теплообменника – в устройстве котла используется технология ALU plus. Теплообменник котла представляет из себя алюминиевую оребренную трубку.

Одноконтурные конденсационные котлы Будерус эффективно выполняют свое основное предназначение – быстрый и экономичный обогрев жилых помещений. При необходимости возможна доукомплектация бойлером косвенного нагрева, блоком дистанционного управления и другим оборудованием.

Котлы с двумя контурами

Германские настенные двухконтурные газовые котлы отопления Будерус конденсационного типа, представлены в сериях Logamax plus GB 172i и GB 072. Главным отличием моделей является:

Дизайн и конструкция – в серии Logamax plus GB 172i используется уникальная фронтальная панель, изготовленная из жаропрочного и ударостойкого стекла, в белом и черном исполнениях. Теперь котел можно использовать не только в качестве отопительного прибора, но и как элемент декора.

Теплообменник – в устройстве немецкого конденсационного котла Buderus Logamax Plus используется уникальный и надежный теплообменник, изготовленный по технологии ALU plus. Отличительными чертами узла является его долговечность и теплоэффективность.

Управление – конструкция снабжена простым и одновременно функциональным блоком управления. Автоматика совместима с другим регулирующим оборудованием, поэтому, при необходимости легко расширить функциональные возможности системы.Одним из ноу-хау компании является регулятор RC 300, способный одновременно контролировать работу 4 отопительных контуров 2 ГВС и 1 системы солнечных коллекторов. Если котел работает в летнем режиме, расход газа существенно снижается, благодаря непосредственному нагреву только одного контура.

Экономичность – технические характеристики настенных 2-х контурных конденсационных котлов Buderus Logamax Plus, в Европе были удостоены высшей оценки по шкале энергоэффективности и экономичности. Система модулированной подачи газа существенно сократила расход топлива, по сравнению с аналогичным оборудованием. Котлы Будерус экономят около 15% газа.

Конденсационное оборудование – лучший выбор для тех, кто готов инвестировать в будущую экономию. Небольшие переплаты на приобретение котлов, окупаются уже через 2-3 отопительных сезона.

О газовых котлах Baxi

Газовые котлы Baxi довольно давно присутствуют на рынке отопительной техники, и показали себя с наилучшей стороны. Эти отопительные приборы довольно надежны и просты в обслуживании, и собраны из высококачественных комплектующих. Baxi имеют регулируемый уровень пламени, что позволяет более точно поддерживать заданную температуру. Регулируемое пламя позволяет эксплуатировать котёл в щадящем режиме, поскольку существенно уменьшается количество включений и отключений котла. Эта особенность позволяет форсунке горелки служить гораздо дольше, а также увеличивается срок службы теплообменника. Всё это потому, что регулируемое пламя уменьшают частоту нагрева и остывания теплообменника, что положительно сказывается на сроке его службы.

Также отопительные приборы данного бренда славятся своей экономичностью, и они экономят не только газ, но и электричество. Котлы Baxi оборудованы несколькими температурными датчиками, которые находятся внутри котла. Но также предусмотрена установка выносных температурных датчиков, которые можно устанавливать со стороны улицы. С таким расположением датчиков котел сам будет реагировать на изменения температуры воздуха за окном, и подбирать наиболее оптимальный режим работы.

Несмотря на множество инновационных технологий, которые применены в отопительных приборах данного бренда, котлы Baxi славятся своим малым весом и компактностью. Даже напольные агрегаты этого производителя довольно легкие и малогабаритные. Котлы Бакси обладают невероятной надежностью, поскольку все системы данного прибора контролируются электронным блоком управления. Электроника следит за всеми параметрами работы котла, и если возникает малейшая неисправность, то работа котла прекращается, а код ошибки выводятся на жидкокристаллический дисплей. В каждом коде зашифрована информация о той или иной неисправности, и расшифровка этого кода позволяет оперативно определить неисправность и устранить её. Ошибки бывают следующих наименований.
