Плюсы и минусы УФФ
Как и большинство строительных конструкций, утепленный финский фундамент имеет достоинства и недостатки. В числе основных преимуществ специалисты называют:
- возможность монтажа основания на любых типах грунтов, кроме слабых торфяников с высоким уровнем грунтовых вод;
- экономичный расход материалов в сравнении с другими типами оснований, кроме шведской плиты, где стоимость примерно одинакова;
- стяжка пола не является несущей и вся весовая нагрузка от ограждающих конструкций передается на ленточную часть фундамента;
- наличие встроенного теплого пола сокращает расходы на монтаж отопления;
- выполнение заливки утепленного пола возможно в любое время года;
- возможность устройства несущего основания на небольших склонах и при перепадах высот рельефа.
К недостаткам технологии фундамента финская плита относят:
- необходимость проведения земляных работ с рытьем траншеи и котлована, для чего может потребоваться привлечение специальной техники;
- выполнение обратной засыпки нерудными материалами после монтажа ленточной части с последующей механической трамбовкой;
- невысокая несущая способность мелкозаглубленной ленты, ограничивающая этажность зданий.
Как видим, для легкого одноэтажного индивидуального строительства утепленный финский фундамент является технически и экономически обоснованным вариантом.
Когда УФФ — оптимальный выбор
Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.
Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.
Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.
В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.
Технология заливки утепленной шведской плиты
Технология возведения УШП фундамента под строительство дома состоит из нескольких этапов.
Пошаговый алгоритм такой:
- земляные работы,
- устройство подосновы,
- теплоизоляция,
- проведение работ по заливке бетона с армированием.
Все действия можно выполнить самостоятельно. Здесь не нужны большой опыт и спецтехника. Исключением может быть аренда бетономешалки или заказ автосмесителя, так как заливка проводится единовременная.
Подготовка площадки и прокладка коммуникаций
Начинается работа с удаления плодородного слоя почвы. Это можно сделать обычной штыковой лопатой. Это необходимо для исключения усадочного явления из-за естественного перегнивания корней, травы и листьев. Чтобы растения не беспокоили конструкции, проводится обработка химикатами.
Далее формируют подоснову толщиной в среднем 15 см:
- формируется уплотненный слой гравия;
- насыпается песок, трамбуется с периодическим увлажнением;
- аналогичным образом устраивается глиняная прослойка.
Если инженерные коммуникации будут проводиться под монолитом, то это делают в песчаной прослойке. Поверх всего формируют еще раз щебеночное и кварцевое укрывное покрытие для надежности.
После высыхания зернистый настил укрывают геотекстилем. Он в одностороннем порядке проводит влагу, упрочняет подоснову, предупреждает прорастание растений. Кромки полотна должны выступать за пределы будущей плиты на 30 см. Дополнительно проводится гидроизоляция рулонными материалами (чаще это рубероид). Края здесь превышают размеры основы под дом с каждой стороны на 15 см.
Устройство плитного фундамента обязательно сопровождается системой отвода дождевых, талых, грунтовых вод. Дренажная система представлена траншеями по периметру здания глубиной на уровне расположения сточных коммуникаций. При этом соблюдается уклон для естественного стока в сторону от здания. По углам практичнее будет установить смотровые колодцы, соединенные гофрированными трубами. Каналы засыпают щебнем, накрывают геотканью.
Теплоизоляция
Утеплять УШП лучше стойким к механическим нагрузкам пенополистиролом. Для защиты утеплителя от грызунов можно использовать стекольный бой, металлическую сетку, пенокерамику. Первый слой формируют с захватом площади под отмостку. Далее оставляют отступы в 45 см под ребра жесткости (для несущих стен). Листы укладывают в шахматном порядке с перекрыванием предыдущих стыков. Для фиксации применяются пластиковые дюбеля «парашюты».
Формирование плиты
Процесс начинается со сборки армирующего каркаса (размер меньше плиты по плоскостям на 3 см). Это две сетки, соединенные поперечными прутьями за счет прямоугольных хомутов. Если планируется отдельная заливка ленты, то на нее должен быть оформлен отвод на дополнительную обвязку.
Далее строят невысокую опалубку с расчетом на стяжку поверх «теплого» (если он предусмотрен для монтажа поверх плиты). По периметру обязательно снаружи устанавливаются раскосы шагом в 50 мм, внутри протягивают пленку для упрощения демонтажа формующей конструкции. Можно проложить маты сразу на верхнюю сетку. Крепятся они нейлоновыми хомутами. После этого заливают бетон, выгоняют воздух, уплотняют смесь.
Набор прочности у бетона составляет 28 дней. В процессе исключаются ветер, переувлажнение, замерзание или чрезмерно быстрое высыхание площадки. Для этого используют укрывные материалы, утепление или смачивают плиту водой.
Перед проведением отделочных работ мастера проводят шлифовку поверхности. Это объясняет, почему не нужны ровнители. Здесь сразу укладывают плитку, ламинат с подложкой или ковролин.
Достоинства и недостатки ФФП
Определение фундамент финская плита возникло на форумах в интернете, в нормативной литературе она имеет другие названия. Конструкция УФФ полностью аналогична полам по грунту на мелкозаглубленной ленте МЗЛФ. Все преимущества вытекают из этих технологий:
- экономичность – вместо экструдированного пенополистирола XPS можно применить модификации ПСБ-С, которые стоят гораздо дешевле;
- ремонтопригодность коммуникаций выше на порядок – стяжка не несущая, нагрузки воспринимает ленточная часть фундамента;
- вариабельность теплого пола – он не вмуровывается в плиту, как в УШП, при облицовке пола можно выбрать электрические, водяные, пленочные или электроводяные модификации;
- снижение трудозатрат – фундаментную ленту можно выложить из блоков или кирпича, избавившись от опалубки, бетонирования и ожидания набора прочности бетоном;
- пригодность для сложных эксплуатационных условий – на склонах можно увеличить высоту цокольной части ленты, для тяжелых кирпичных коттеджей – ширину фундамента (лента обычно уширяется в подошве до 60 – 80 см).
Недостатком традиционно является объем земляных работ:
- рытье траншей для ленты МЗЛФ;
- обратная засыпка пазух траншей;
- засыпка внутреннего периметра, уплотнение каждого 10 см слоя виброплитой для стабильной геометрии плиты;
- заказ нерудного материала для засыпок в больших объемах;
- прохождение по участку тяжелой спецтехники с щебнем, ПГС, песком.
В среднем УФФ обходится на 12 – 17% дороже, нежели УШП, смета целиком зависит от высоты цокольной части, глубины заложения МЗЛФ. В этой технологии МЗЛФ не утеплен снаружи, что приводит к гарантированному промерзанию бетонных конструкций. Холод свободно проникает через верхнюю часть ленты над утеплителем отмостки, что приводит к снижению ресурса фундамента даже при качественной гидроизоляции.
Конструкция фундамента УШП
Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.
Строительство шведской плиты предполагает разработку схемы
Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.
Положительные и отрицательные черты
Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:
- равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
- амортизация пучения почвы в результате морозов;
- теплоизоляция основной бетонной плиты фундамента;
- сочетание утеплённой отмостки и дренажа;
- фундамент подходит для любого типа почв;
- простая схема армирования без сложных чертежей.
Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.
Шведская плита позволяет легко монтировать теплый пол на этапе строительства
При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы
В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.
Технология фундамента

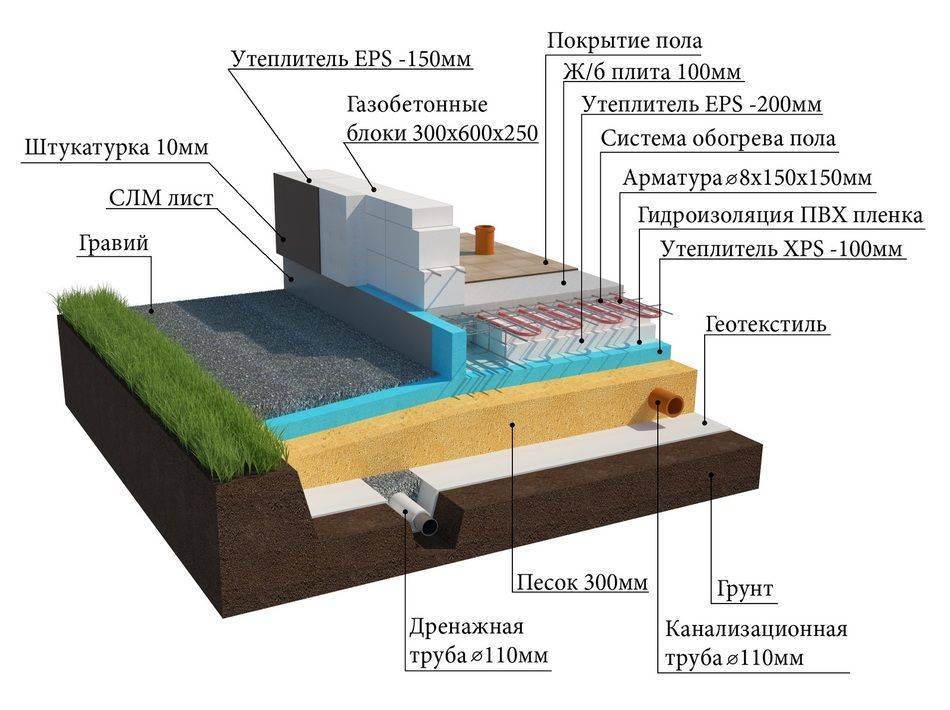

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию
Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания. Все слои укладывают в четкой последовательности
Все слои укладывают в четкой последовательности
Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:
- геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
- дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
- песок является не пучинистым грунтом и необходим для устойчивости конструкции;
- утеплитель обеспечивает теплоизоляцию здания со стороны пола;
- гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
- ещё один слой утеплителя усиливает защиту конструкции;
- арматурная сетка необходима для хорошего сцепления бетона;
- бетонная плита — основа для создания пола в доме.
Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.
Шведская технология
Еще одной технологией возведения монолитного основания является фундамент шведская плита. Ее главное отличие от выше описанного финского монолитного основания заключается в утеплении плиты по грунту.
Если подразумевается фундамент шведская плита, технология возведения требуют особой точности расчетов. Основание является мелкозаглубленным и требует удаления плодоносного слоя на 40 см по всей площади планируемого дома. При выемке грунта необходимо выровнять все выступы и углубления на участке, отведенном под фундамент.
Если дом планируется на почвах с высокой пучинистостью, обязательна установка дренажа по дну котлована. По грунту прокладываются все коммуникационные трубы, и создается гравийно-песчаная подушка толщиной до 20 см. Создание подушки имеет свои особенности. Специалисты рекомендуют разделять два слоя: гравий и песок геотекстилем, чтобы избежать впитывания песком влаги под основанием.
Возведение теплоизолирующего слоя под шведский фундамент проводится непосредственно по подушке. В обязательном порядке для утепления используются влагостойкие плиты на основе экструдированного пенополистирола или пеноплекса. Необходимо учитывать марку материла, которая должна обеспечивать необходимую жесткость – на теплоизоляцию будет опираться дом всем своим весом. Обычно производители уже в названии материала указывают область применения.
Толщина утепляющего слоя в наших широтах должна составлять 10-20 см. При необходимости плиты утеплителя укладываются в два-три слоя с обязательным смещением для снижения энергопотерь на стыках.
Поверх утеплителя монтируется опалубка, каркас из арматуры и система отопления «теплый пол». Шведская плита фундамент заливается уже после установки всех труб и только при помощи бетонного насоса, который позволяет провести работы быстро и качественно – раствор подается под небольшим давлением, что позволяет залить все пустоты под арматурой и трубами.
Так как дополнительная стяжка пола по шведской технологии не предусмотрена, поверхность бетона сразу после заливки необходимо выровнять. В быту и на небольших площадях можно использовать ровную прочную доску, которую, удерживая с двух концов, ее необходимо провести по всему основанию. Специалисты пользуются специальным прибором для выравнивания жидкого раствора.
Процесс первичного затвердевания бетонного фундамента займет около 6 часов, однако полное высыхание основания может длиться до двух недель и более, в зависимости от погодных условий. При этом в солнечные дни не забывайте поливать основание водой. После полного отвердения можно снять опалубку, соорудить отмостку (необязательно, так как можно и поломать при дальнейших работах) и приступить к возведению стен.
Как устроен УФФ
Итак, для правильной закладки УФФ нужно пройти целый ряд комплексных работ, от правильности их выполнения зависит качество возводимого фундамента. Для этой цели:
- Необходимо определится с местом, пригодным для застройки.
- При выборе места учитываются все особенности ландшафта.
- Разметку стоит производить с запасом, примерно, на 0,5 м.
- Плодородный слой почвы необходимо полностью убрать.
- Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
- Далее устанавливается дренаж.
- Под подушку устанавливается гидроизоляция и выполняется ее армирование.
- Происходит монтаж опалубки.
- Устанавливается система коммуникаций.
Это довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.
Что такое финская плита
По своей сути, фундамент УФФ – это не совсем плита, а комбинированная конструкция, которую было бы правильнее именовать ленточно-плитным фундаментом. Состоит он из трёх основных конструкционных элементов:
- Плоской железобетонной подушки шириной 500-600 мм и высотой 200-300 мм.
- Армированной в каждом ряду ленточной стенки из пустотелых (а значит, более тёплых) керамзитобетонных блоков (но может быть и монолитной). Высота ленты 600 мм.
- Плиты пола по грунту толщиной не более 100 мм, под которой кроме подушки из насыпного нерудного материала имеется прослойка толстая пенополистирола.
Финская плита фундамент в разрезе
Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
УФФ может закладываться практически в любой грунт, за исключением торфяников и лёссов. Да и в этом случае выход из положения находится — в особо проблемных ситуациях железобетонную подушку опирают не на грунт, а на головы предварительно вкрученных винтовых свай, заполненных цементно-песчаной смесью.
Плюсы и минусы
Вот какой перечень преимуществ и недостатков имеет финский фундамент:
| Плюс | Минус |
| Так как горизонтальная часть плиты заливается автономно, при необходимости её можно демонтировать, чтобы добраться, к примеру, до требующих ремонта коммуникаций. | Довольно большой объём земляных работ — если не за счёт выемки грунта, так за счёт насыпи. |
| Основные нагрузки передаются на ленточную часть плиты – горизонтальная часть служит исключительно полом. | У котлована получается сложная форма, так как ленточная и плитная часть находятся на разном уровне. |
| В плиту можно заложить тот или иной вид напольного подогрева. | В траншеях под ленточной частью фундамента приходится выполнять обратную засыпку. |
| Невысокая трудоёмкость работ. | Затрачивается большое количество засыпного материала – щебня и песка. |
| Такая плита может сооружаться на неровном рельефе или склоне. | Большая площадь утепления. |
| Имеется цоколь нормальной высоты, и при необходимости его можно нарастить. | Фундамент сложен для самостоятельной работы. |
| Так как между ленточной основой и плитной нет жёсткой связи, УФФ отлично работает на излом и не боится неравномерных просадок. | У цоколя нет наружного контура утепления, это приходится делать в процессе отделки. |
| Плиту пола можно заливать как на этапе работ нулевого цикла, так и уже после возведения коробки дома. | Высокая стоимость. Но сэкономить можно за счёт применения готовых блоков для выкладки цокольной стенки и если ограничить её высоту. |
Отличия между ФФ и УШП
В отличие от фундамента финская плита, УШП представляет собой полностью монолитный перевёрнутый рёбрами вниз поддон без цоколя. Устройство шведской плиты представляет собой непрерывный цикл работ, так как в ней горизонтальная часть жёстко соединяется с лентой (в финской плите эти части независимы). Шведский вариант представляет собой сплошной монолит – несущую плиту с рёбрами жёсткости. Заливается она только на ровной площадке без перепадов отметок, и в этом главное отличие двух конструкций.
УФФ фундамент (слева) и УШП (справа)
Достоинства и недостатки ФФП
Определение фундамент финская плита возникло на форумах в интернете, в нормативной литературе она имеет другие названия. Конструкция УФФ полностью аналогична полам по грунту на мелкозаглубленной ленте МЗЛФ. Все преимущества вытекают из этих технологий:
- экономичность – вместо экструдированного пенополистирола XPS можно применить модификации ПСБ-С, которые стоят гораздо дешевле;
- ремонтопригодность коммуникаций выше на порядок – стяжка не несущая, нагрузки воспринимает ленточная часть фундамента;
- вариабельность теплого пола – он не вмуровывается в плиту, как в УШП, при облицовке пола можно выбрать электрические, водяные, пленочные или электроводяные модификации;
- снижение трудозатрат – фундаментную ленту можно выложить из блоков или кирпича, избавившись от опалубки, бетонирования и ожидания набора прочности бетоном;
- пригодность для сложных эксплуатационных условий – на склонах можно увеличить высоту цокольной части ленты, для тяжелых кирпичных коттеджей – ширину фундамента (лента обычно уширяется в подошве до 60 – 80 см).
Недостатком традиционно является объем земляных работ:
- рытье траншей для ленты МЗЛФ;
- обратная засыпка пазух траншей;
- засыпка внутреннего периметра, уплотнение каждого 10 см слоя виброплитой для стабильной геометрии плиты;
- заказ нерудного материала для засыпок в больших объемах;
- прохождение по участку тяжелой спецтехники с щебнем, ПГС, песком.
В среднем УФФ обходится на 12 – 17% дороже, нежели УШП, смета целиком зависит от высоты цокольной части, глубины заложения МЗЛФ. В этой технологии МЗЛФ не утеплен снаружи, что приводит к гарантированному промерзанию бетонных конструкций. Холод свободно проникает через верхнюю часть ленты над утеплителем отмостки, что приводит к снижению ресурса фундамента даже при качественной гидроизоляции.
Разводка инженерных коммуникаций и создание амортизационной подушки
Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.
Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.
Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем
После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.
Армирование фундамента шведской плиты и монтаж теплого пола
Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:
создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

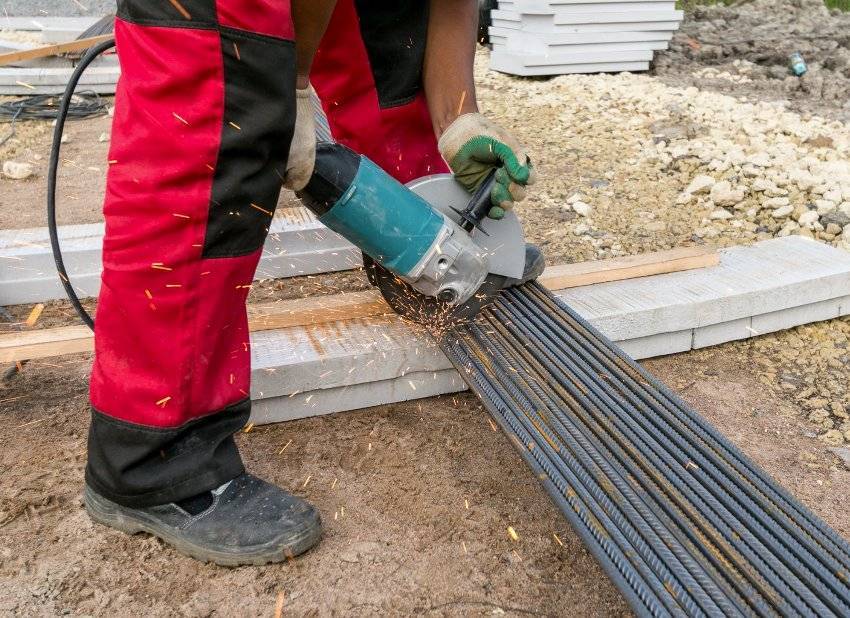

Распил арматуры для УШП фундамента
армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.
Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.
Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

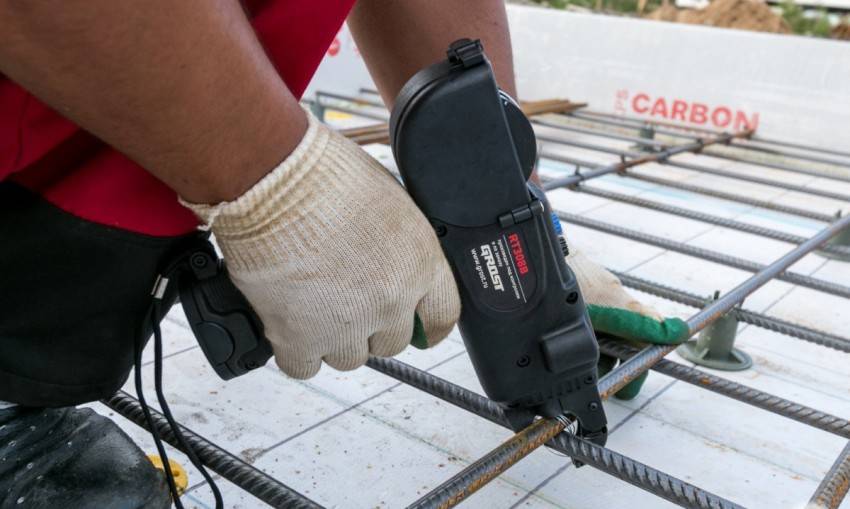

Скреплять арматуру лучше специальным пистолетом
Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.
Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

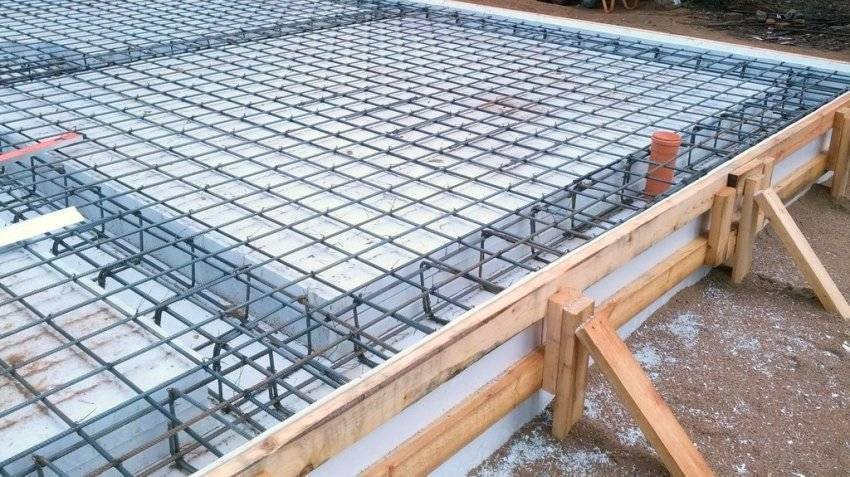

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры
Утепленный финский фундамент своими руками
1. Подготовка котлована и траншеи для МЗЛФ
При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.
2. Заливка МЗЛФ (мелкозагубленного фундамента)
Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный . Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.
3. Отсыпка внутренней части фундамента
Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол , арматурная сетка и заливается стяжка.
4. Заливка плиты финского фундамента
Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится своими руками по внешнему периметру.
Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.
Потенциальные проблемы и возможности их предотвращения
Толщина утепленной плиты армированного бетона ориентировочно составляет 10 см. Однако параметр должен быть вычислен с учетом конкретных проектных данных. Например, под мастерскую можно сделать тоньше полотно, но оно же вызовет перекос стен в двухэтажном доме. А превышение высоты отразится на увеличении общей сметы на строительство.
Также важно рассматривать вопрос поведения и состава почвы. Если скалистые характеризуются надежностью, то песок и глина вымываются, двигаются при сезонном изменении температур
Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство. Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты.
Описание технологии строительства
Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:
- определение места постройки, выполнение проектных расчетов и разработка графической части;
- разметка котлована;
- полное удаление плодородного слоя;
- разработка траншеи под мелкозаглубленный ленточный фундамент;
- устройство дренажного слоя из щебня;
- укладка гидроизоляционного слоя;
- монтаж армируемой опорной подушки МЗЛФ;
- кладка фундаментной ленты из строительных блоков;
- внутреннее утепление ленточного фундамента пенополистирольными плитами;
- засыпка внутренней части котлована мелкофракционным щебнем и песком;
- укладка плит утеплителя пола и армирующей сетки;
- монтаж труб теплого пола;
- заливка бетона для устройства плиты;
- укладка утеплителя отмостки по периметру здания.
На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.
Разметка и земляные работы
Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.
После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.
Выемка грунта и укладка подушки.
Дренаж, подстилающий слой и монтаж фундаментной ленты
В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.
Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.
Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.
Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.
Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).
Гидроизоляция.
Засыпка подстилающих слоев и укладка утеплителя
Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.
На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.
На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.
Армирование, монтаж труб и заливка бетона
На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).
Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.
Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.
Армирование.
Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.
Заливка бетона.
Устройство теплой отмостки
Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.
Утепления отмостки.
Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.
