Инструменты и материалы
Участок нужно очистить. Если есть мусор — убрать, деревья или крупные кусты срезать и выкорчевать пни, постройки снести. Потом нужно разметить, где будет располагаться фундамент? По разметке натягивают шнуры. Там где они пересекаются, делают скважины.
Трубы асбестовые располагают на пересечениях стен (снаружи и внутри), там, где расположена печь, в других точках повышенной нагрузки. Трубы размещают друг от друга не шире, чем через 3 м.
Для того, чтобы произвести монтаж фундамента, нужны материалы с инструментами:
- Лопаты.
- Щебень с песком и цементом.
- Разные по размерам буры.
- Арматура.
- Бетономешалка.
Советы по заложению фундамента из асбестовых труб
Фундамент свайный из труб своими руками
Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

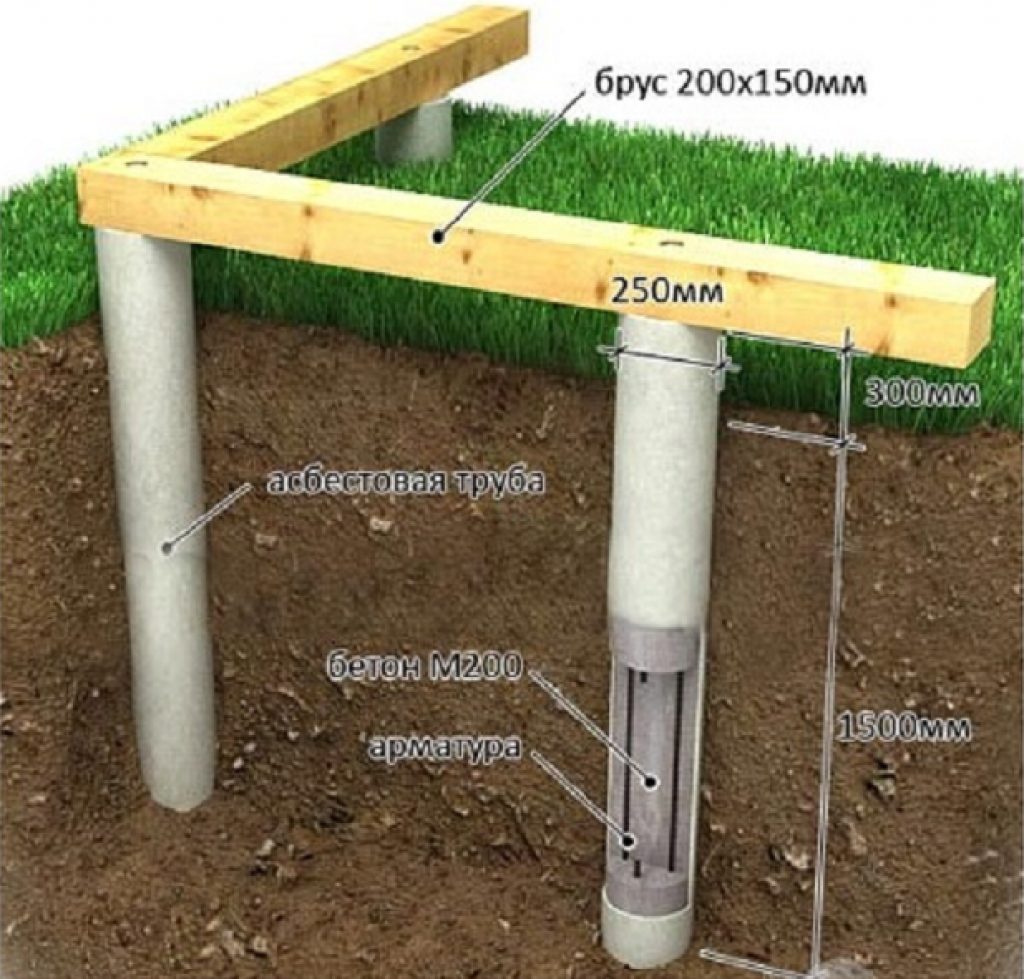

Схема столбчатого фундамент из труб
Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.
Достоинства и недостатки свайного фундамента
Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.
О достоинствах такого фундамента можно сказать следующее:
Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги
- по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
- рытье котлована для такого фундамента не обязательно;
- свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
- высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
- на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.
Применение таких оснований ограничивается следующими факторами:
- такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
- длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
- в домах на таких фундаментах практически невозможно устроить подвал;
- основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.
Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.
Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.
Как сделать фундамент
Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:
Расчет столбчатого фундамента из труб
Ростверковые фундаменты
При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.
Виды ростверков
Виды ростверков
- Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
- Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
- Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.
Виды ростверков по применяемым материалам:
- Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
- Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
- Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.
Виды ростверков по материалам
Виды фундамента на сваях
В зависимости от технологии погружения опор свайные фундаменты бывают:
На висячих сваях;
На подпорных сваях.
В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.
В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.
Сваи для устройства подобного основания можно взять:
Винтовые (вкручиваемые) стальные.
Забивные железобетонные.
Буронабивные из асбестоцементной трубы и железобетона внутри.
Виды свай для разных типов фундамента
Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.
С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.
Формирование фундамента
Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

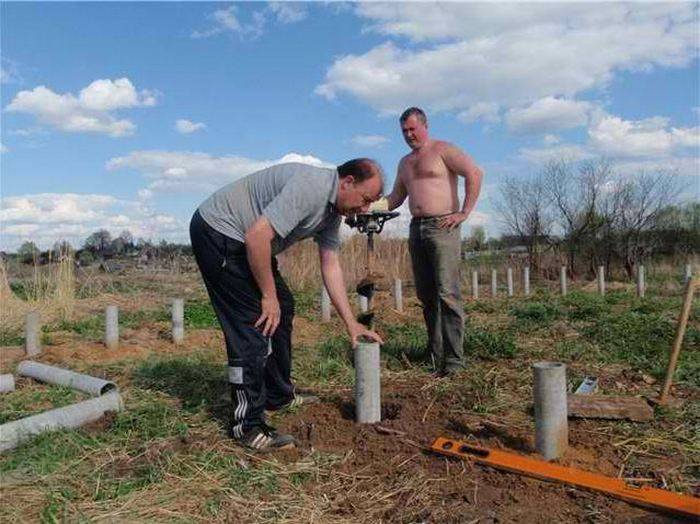

- Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.

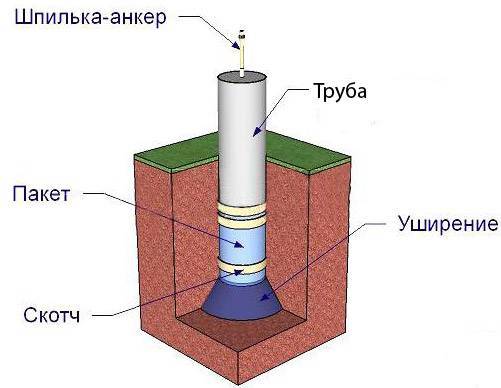

- Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
- Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
- Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
- Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
- Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
- Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
- Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
- Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
- Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции. При заливке бетона надо постоянно контролировать вертикальность установки, делается это при помощи строительного уровня
- Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
- Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
- Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
- Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
- Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.
Выполняя работы, обратите внимание на следующие моменты:
- контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
- предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
- на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
- обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
- удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.
Закончив строительство свайного основания, начинайте возводить стены постройки.
Особенности столбчатых фундаментов из асбестовых труб
До начала проведения работ застройщику следует изучить основы данной технологии строительства, выполнить необходимые конструктивные расчеты на основании проектной документации и геодезических исследований. Использование асбестовых труб значительно облегчает процесс обустройства столбчатого фундамента. Благодаря своему составу трубы из асбеста обладают следующими достоинствами:
- Стойкостью к повышенной влажности и значительным колебаниям температуры
- Устойчивостью к неблагоприятной и агрессивной среде
- Простотой механической обработки
- Минимальным коэффициентом теплового расширения
- Не проводимостью электрического тока
- Доступной ценой
- Незначительным весом
- Легкостью транспортировки и хранения
Для увеличения жесткости основания кроме опор в фундаменте используется ростверк – сплошная, прочная и устойчивая к различным нагрузкам обвязка, соединяющая все столбы в единую цельную конструкцию. Ростверк перераспределяет вес дома и передает его на основные конструктивные элементы – столбы. Изготавливается обвязка из следующих видов строительных материалов:
- Деревянного бруса
- Монолитного железобетона
- Железобетонных перемычек заводского изготовления
- Металлических балок
Подготовительные работы
На основе геодезической документации и проекта дома рассчитывают глубину заложения фундамента, количество опор, количество расходных и основных материалов. Фундаментные столбы из асбестовых труб рекомендуется располагать по углам строения, под венцами деревянного сруба, в местах пересечения несущих стен и в самых нагружаемых местах в четкой последовательности.
Совет! Специалисты советуют на каждые 2000 мм строения по ширине и длине устанавливать как минимум один опорный стол.
Для возведения столбчатого фундамента следует подготовить:
- Асбестовые трубы диаметром 200-250 мм. Точный диаметр изделий зависит от высотности и общей нагрузки здания, особенностей грунта на строительной площадке
- Цемент, некрупный щебень и песок
- Бур или ручной грейфер
- Арматурные пруты диаметром 12-14 мм и вязальную проволоку
- Бетономешалку или емкость для замеса раствора бетона
На участке выравнивают стройплощадку, срезают дерн, снимая верхний слой грунта.
Технология строительства
Точная глубина заложения опор зависит от промерзания почвы (фундамент должен быть ниже на 150 мм), залегания подземных вод и других особенностей участка. Как правило, столбы их асбестоцементных труб монтируют на глубину от 1500-1600 мм и более. В соответствии с проектной документацией определяют месторасположение столбов и обустраивают скважины. Фундаментная яма должна быть шире трубы на 50-100 мм.
На дно ямы насыпают слой песка и щебня (толщиной 200 мм). После этого в каждую скважину устанавливают заранее раскроенные трубы, которые должны выступать из земли на 200-400 мм. При проведении монтажа следует обязательно следить за строгой вертикальностью фиксации изделий.
Совет! На участках с повышенной влажностью рекомендуется асбестоцементные трубы защитить гидроизоляционными материалами.
На следующем этапе готовится бетонная смесь из сертифицированного цемента марки не менее 400, некрупного гравия и сеяного песка. Полученным раствором сначала заполняют на 1/3 трубу и слегка ее приподнимают, для образования в основании прочной подложки. Данный технологический прием придает фундаменту большую устойчивость и надежность. После всех манипуляций производят обратную засыпку грунта и его утрамбовку.
Далее в каждую подготовленную трубу закладывают заранее нарезанные по размеру и связанные арматурные стержни, и продолжают наполнение изделий бетоном. Точное время схватывания раствора зависит от температуры и влажности окружающей среды, но, как правило, не менее 5-7 дней.
Некоторые специалисты советуют строить столбчатый фундамент перед зимой, чтобы он полностью выстоялся, а бетон окончательно набрал свою прочность.
Подготовка к проведению работ
Ручные буры разных размеров.
Для начала следует подготовить поверхность. Основным этапом при подготовке поверхности является её разметка. Само собой, чем ближе расположение опор друг к другу, тем прочнее и надежнее будет фундамент. Идеальным расстоянием является 1,5 – 2,5 метра.
Совет! Обязательным условием при проведении разметки является нахождение опор под самыми нагруженными частями здания, включая несущие стены, печь и углы.
Заглубление опор следует произвести на 25-30 см ниже от уровня промерзания грунтов. Для нашего климата это около 1,5 метра. Диаметр лунок напрямую зависит от выбранного вида труб и будет составлять 150-250 мм. Опоры не должны выступать из земли более, чем на полуметр.
Технология возведения
Асбестоцементные трубы для фундамента находят активное применение по двум причинам:
- Стойкость к коррозийному воздействию. в отличие от металлических труб, которые быстро изъедаются ржавчиной.
- Устойчивость к пониженным температурам и температурным перепадам. если сравнивать с пластиковыми.
Инструкция по возведению предполагает такие этапы:
В пробуренную скважину помещаем трубу 20 см диаметром. Глубина скважины составляет приблизительно полтора метра. Труба должна на 30-40 см выступать над почвой.
- Столбы выставляются по уровню и должны быть одинаковой длины.
- По сути, такие трубы являются лишь опалубками, основная же нагрузка приходится на металлические прутья, расположенные внутри неё.
Существуют следующие способы монтажа такого фундамента.
Рассмотрим их более подробно:
- Первый способ предусматривает совершение таких действий:
- Вставляем трубу в подготовленную яму.
- На расстоянии 6-7 см друг от друга вбиваем в трубу два арматурных прута. Арматуру необходимо вбивать на 20-30 см в землю, и настолько же она должна выступать сверху.
Выставляем трубу по уровню.
Выставив по уровню, заливаем трубу бетонной смесью. Заливка происходит изнутри и снаружи одновременно. Выступающие арматурные края в дальнейшем послужат для формирования ростверки. Ростверкой называется часть фундамента, на которой производится возведение здания. (см. также статью Устройство столбчатого фундамента с ростверком своими руками )
- Второй способ предусматривает такие этапы:
- Заливаем трубу на 1/3 бетонным раствором (см. также статью Марка бетона для фундамента – как сделать правильный выбор ).
- После того, как труба поднимается вверх на 10-15 см, в неё необходимо опустить арматурные прутья, которые не будут выступать за её основание. В таком случае бетон создаст уширение препятствующее выталкиванию сваи наружу.
- Поднятую трубу необходимо выставить по уровню в соответствии с другими трубами.
- Далее следует заполнить трубу бетоном до краев.
Заливаем трубу бетоном.
- В трубу помещается шпилька, которая должна выступать резьбой на 20-30 см вверх. Она и послужит основой для формирования ростверки.
- Преимущество данного способа — наличие резьбы, а значит, большая легкость в монтаже ростверки.
Совет! Арматурные прутья желательно обработать специальными составами, предотвращающие износ металла, обеспечивая его защиту от влаги.
Если такой фундамент устанавливается на сыпучем грунте, то перед монтажом опор необходимо осуществить такие действия:
- Смешиваем песок и гравий в пропорции 1:1.
- Засыпаем в скважину полученную смесь, слоем около 10-15 см.
- Накрываем смесь песка и гравия каким-либо влагостойким материалом. В данном случае подойдет как рубероид, так и строительный целлофан.
Песчано-гравийная смесь, которую следует использовать для формирования подложки под трубу.

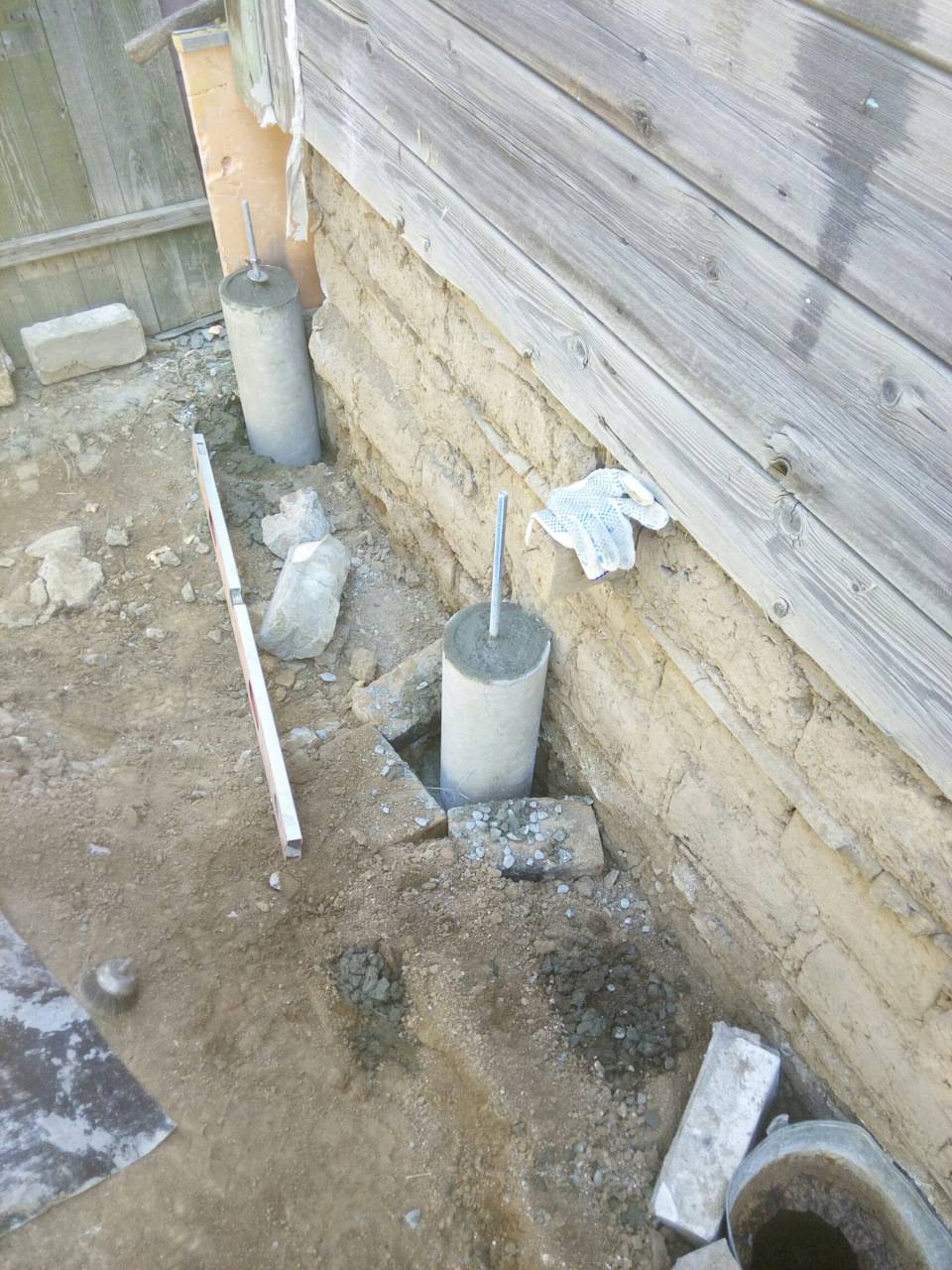

Укрепление столбчатого фундамента
К сожалению, если неправильно рассчитать нагрузку или допустить ошибку при возведении столбчатой основы, то это может привести к критичным изменениям, влекущим за собой перекос постройки, неравномерную просадку или даже трещины в несущих стенах. Что делать в таком случае?
Вам нужно будет вырыть траншею в том месте, где постройка просела, и залить монолитную фундаментную основу, которая и укрепит конструкцию. Также можно просверлить в опорах отверстия, вставить в них шурупы или анкера и приварить к ним армированные прутья, обеспечив тем самым прочную связь между всеми опорами конструкции.
Ещё один вариант – приподнять здание при помощи спецтехники, вырыв с просевшей стороны траншею и залив монолитный или ленточный фундамент. Данный способ является наиболее затратным, но и самым эффективным.
Порядок работ
Расчет количества труб. Проводится на основании типа грунта, нагрузок и архитектурных особенностей здания. Тонкостей здесь много, но главная состоит в том, что на одну трубу должна приходиться нагрузка не более 800 кг. Диаметр труб под небольшие деревянные объекты выбирается на уровне 250 — 350 мм. Подготовка участка. На ровном участке производится уборка всего лишнего, а также снимается верхний слой грунта. Он является плодородным, и может потребоваться для дальнейшего обустройства территории. На местности со сложным рельефом также необходимо удалить траву и верхний слой грунта. Разметка. Сначала отмечаются угловые точки, где ставятся маркировочные столбики. Бечевка поможет связать столбики и обозначить периметр. Затем, также с помощью веревки, отмечаются внутренние стены. После этого, размечаются места под установки свай. Их также следует отметить маркировочными столбиками. Бурение. Производится согласно разметке с помощью ручного бура или специальной техники. Второй вариант быстрее и легче, но первый дешевле. Скважина буриться на глубину, обусловленную тем, на какую глубину происходит промерзание грунта. Этот показатель для своего региона можно взять из справочной литературы. Например, для Белгорода глубина промерзания грунта составляет 1 000 мм, а для Омска – 2 200 мм. Общая глубина скважины будет такой: высота песчаной подушки (300 мм) + нормативная глубина промерзания + 200 мм заглубления за границу промерзания. Диаметр отверстия должен быть на 50 мм больше внешнего диаметра трубы. Укладка песчаной подушки. На дно каждой скважины необходимо насыпать песок, пролить водой и утрамбовать. Сверху укладывается рубероид или другая гидроизоляция, чтобы отрезать бетон от поступления влаги со дна (с боков его надежно оградят трубы). Установка трубы. Асбестоцементное изделие ставится в скважину и фиксируется распорками
Обратите внимание на необходимость обеспечить строгую вертикальность столба. Монтаж армирования
Для легких деревянных конструкций в нем нет нужды, но для объектов из блоков или кирпича оно необходимо
Как правило, используется металлический каркас из прутов, которые готовится заранее, и помещается внутрь трубы. В большинстве случаев, достаточно прутов диаметром около 10 мм. Заливка бетоном. В данном случае, труба – это несъемная опалубка, обеспечивающая дополнительную прочность. Заливка выполняется бетоном с высокой морозостойкостью. Марка – не ниже М-400. Расширение. На тяжелых объектах заливку рекомендуется делать с расширением. В трубу заливается около полуметра бетона, после чего она приподнимается. Бетон занимает все пространство скважины, которая чуть шире используемой трубы. После этого, опора устанавливается на место и окончательно заливается. Расширенное основание увеличивает надежность опорного столба. Дополнительно усилить столбчатый фундамент можно ростверком, то есть верхней обвязкой столбов. Тут есть масса вариантов: от металлических сварных каркасов до бетонных лент. На легких конструкциях прямой необходимости в ростверке нет, но если вы жаждете более высокой надежности – он точно не повредит. Засыпка оставшегося пространства. Место между внешней границей трубы и скважиной засыпается щебнем и песком. Засыпку необходимо хорошо утрамбовать. Через несколько недель (2-3) можно приступать к возведению каркаса здания.
Таким образом, вы получите крепкое основание, подходящее даже для сложных типов грунтов.
Фундамент
Понятие, конструктивные особенности свайного основания
Природный асбест является сырьевым минералом для изготовления труб. Это плотный влагонепроницаемый материал, не подверженный коррозии, индифферентный к химически агрессивным средам, отлично служит в качестве несъёмной опалубки для буронабивных свай.

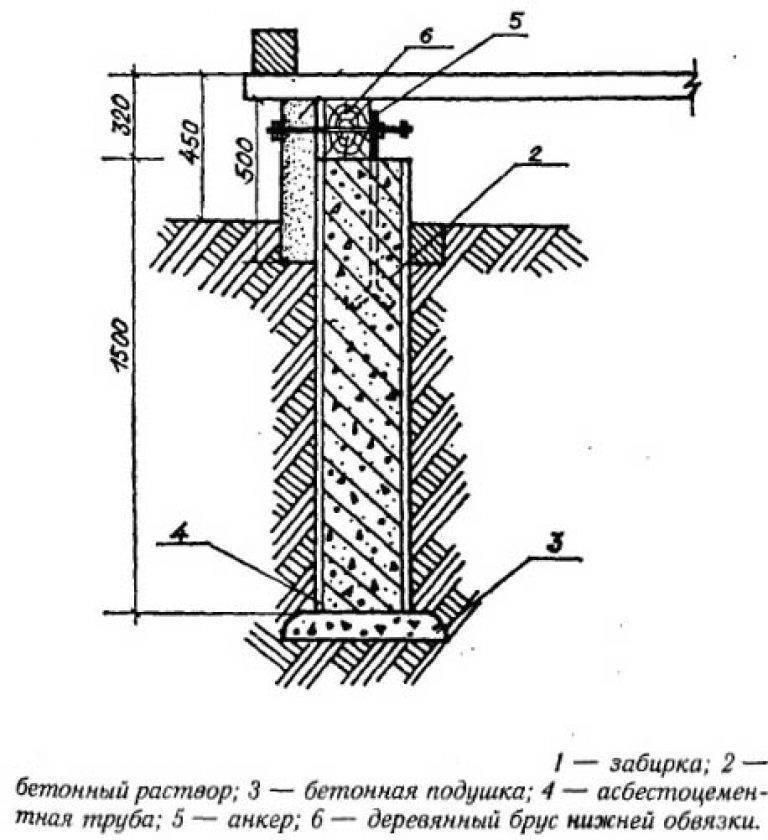

Асбестовую трубу, заполненную бетоном с арматурными хлыстами можно отнести, как к свайным, так и столбчатым основаниям. Поэтому один и тот же фундамент может носить два названия, но сущность его остаётся одной и той же.
Условия использования
Основное предназначение свайного фундамента состоит в том, чтобы донести нагрузку от здания сквозь слабый слой почвы к твердому грунтовому основанию с сопротивлением, превышающим удельное давление от веса дома.
Асбестовые столбы в качестве фундаментных опор незаменимы в местах, подверженных затоплению во время весенних паводков. Их возводят на участках с пучинистыми (глинистыми) почвами.
Низ трубы располагают таким образом, чтобы основание фундамента находилось ниже слоя грунта, подверженного сезонному промерзанию и выше уровня залегания грунтовых вод.
Этим достигается стабильность фундамента, независящей от подвижки пучинистого слоя грунта, замёрзшей почвы и подмыва грунтовыми водами.
Сваи из асбестовых труб возводят под:
Требования к материалу
Существует два вида изделий – это напорные и безнапорные трубы. Первые (марка ВТ) используют для транспортировки жидкостей под давлением, а вторые (марка БНТ) предназначены для вывода сточных вод и вентиляции.
И те и другие вполне подходят для изготовления свайного фундамента. Отличия в их стоимости и весе. ВТ изделия стоят дороже и намного тяжелей, чем их БНТ «собратья». Поэтому застройщики выбирают чаще всего второй вариант.
Характеристики и средняя стоимость асбестовых труб:
| БНТ | ||||
| Марка | Длина, м | Ø внешн/внутр, мм | Вес, кг | Цена, руб./шт. |
| 100 | 3,95 | 118/100 | 24 | 350 |
| 150 | — « — | 160/140 | 37 | 580 |
| 200 | — « — | 210/190 | 64 | 1200 |
| 250 | 5 | 250/230 | 94 | 1750 |
| 300 | 5,5 | 300/270 | 120 | 2500 |
| ВН | ||||
| 100 | 3,95 | 122/100 | 45 | 750 |
| 150 | — « — | 170/140 | 66 | 1100 |
| 200 | 5 | 220/195 | 142 | 2000 |
| 300 | — « — | 320/285 | 210 | 3900 |
Стоимость изделий взята из рекламных объявлений в интернете.
