Что такое форма для производства шлакоблока и как её сделать своими руками?

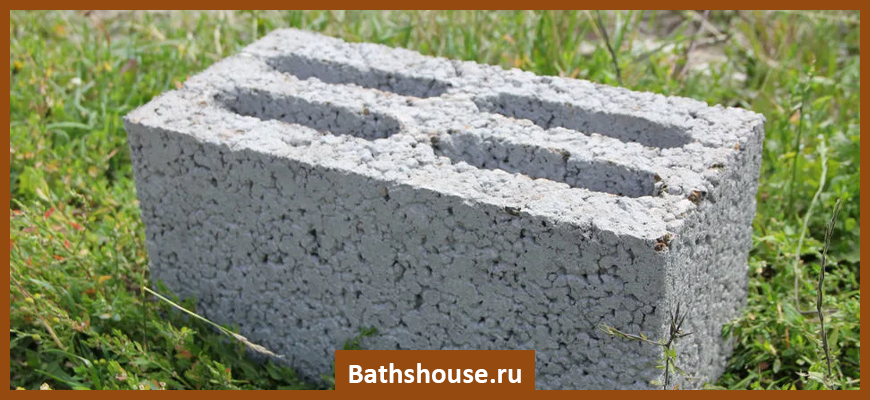

Как сделать шлакоблок своими руками

Процесс производства не сложный, действовать нужно последовательно:

1. Замесить раствор, строго контролируя количество частей воды.
2. Установить бутылки или конусы для пустот.
3. Засыпать смесь в приготовленную форму с помощью лопаты.

При ручном способе производства тщательно утрамбовать шлакобетонный раствор

Важно не допустить образования воздушных карманов. Поверхность тщательно разровнять.Для сухих растворов применяют специальный трамбователь в виде крышки с ручками

Если субстанция достаточно жидкая, крышка не нужна.

Оставить форму со шлакобетонной смесью на 5 часов, затем достать пустотообразователи. Шлакоблоки оставить в формочке на 24 часа, затем достать и сложить готовые изделия штабелями на ровной площадке.

Использовать шлакоблочные изделия в строительстве можно только через месяц.

Оборудование для производства шлакоблоков в домашних условиях

Изготовление 4 шлакоблоков за операцию	Изготовление 1-го шлакоблока за операцию

Наличие вибрирующего станка позволит сделать шлакоблок более плотным и качественным, избежав образования ненужных пустот. Вибромашина существенно увеличит количество изготавливаемой продукции. Теперь вам не нужно ждать, пока бетонные блоки полностью схватятся, чтобы перейти к производству другой партии.

Вибростанок для производства шлакоблоков своими руками

Лучшим вариантом в домашних условиях является станок сразу на 4 секции. Для того чтобы сделать такую машину, которая позволяет производить около 100 шлакоблоков в час, вам нужно сначала скачать 3D-модель станка:

1. Сняв мерку, вырежьте детали под будущую форму из листового металла толщиной около 2-ух миллиметров.
2. Затем листы свариваются между собой таким образом, чтобы получить форму без дна. Высота формы на 50 миллиметров превосходит высоту стандартного шлакоблока. Это делается для того, чтобы раствор можно было вносить сразу, а не добавлять его раз за разом после усадки.
3. Отдельно вырезаем трубы, равные высоте полученной металлической формы. Они сформируют необходимые пустоты. Заварите отверстия на концах по диаметру, сделав трубу «глухой». Так просохший шлакоблок будет легче доставать.
4. Цилиндры нужно соединить друг с другом ближе к верху, сохраняя нужное заводское расстояние. Они должны быть крепко приварены к подъемной крышке.
5. С внешней стороны формы надежно крепим вибромотор. Он обеспечит правильную и быструю усадку раствора. Таким образом производиться процесс вибролитья.

Посмотрев на 3D-модель шлакоблочного станка можно легко разобраться, как он устроен и какой принцип его работы. А размеры модели позволяют беспрепятственно сделать своими руками такое же оборудование по образцу.

В комплекте находиться чертежи станка для производства шлакоблоков своими руками и схемы более простых моделей вибростанков для производства шлакоблока:

Изготовление 2-ух шлакоблоков за операцию	Вибростанок Дракон

Примечание. 3D-модели сохранены в форматах файлов: *.sldasm (расширение 3D-редактора SolidWorks, так же поддерживает бесплатный eDrawings) и *.step (стандарт для обмена 3D-графикой который поддерживают большинство 3D-редакторов, в том числе и бесплатные: FreeCAD, Blender и т.п.).

Способы формовки

Фабричные формы для заготовки шлакоблоков делают из железобетона или стали. Такие детали легко выдерживают вес раствора в большом объеме. Что касается форм, подготовленных своими руками, то они чаще всего изготавливаются из древесины или листов стали. Подобные элементы в большей мере играют роль особой опалубки.

Чтобы сэкономить на сырье и свободном времени, формы в основном собирают без днища. Под них можно подложить простую пленку. Благодаря такому методу можно существенно упростить весь процесс формирования блоков. Нужно помнить о том, что сами формы должны быть сделаны из идеально ровных древесных деталей. Рабочей поверхностью при этом будет выступать бетонная основа, стол с ровной и гладкой столешницей или лист железа, который также не имеет никаких дефектов.

Рассмотрим подробнее, как изготовить форму под шлаковые блоки:

• нужно выбрать отшлифованные доски длиной 14 см (ширина должна быть кратной этому параметру);
• далее при помощи ножовки нужно отделить отрезки, которые потом будут играть роль поперечных перегородок;
• потом понадобится соединить отрезки с продольными элементами, чтобы получился каркас прямоугольной формы;
• далее нужно раскроить лист стали или любой другой материал с гладкой поверхностью на отдельные пластинки размером 14х30 см;
• во внутренней части получившейся конструкции проделывают распилы, которые будут выступать в качестве пазов, ширина которых равняется габаритам разделяющих планок;
• затем отрезки, ответственные за разделение, фиксируют в распилах, создавая форму для изготовления 3 и более шлаковых блоков.

Чтобы получившаяся емкость для затвердевания раствора служила как можно дольше, на завершающем этапе и металлические, и древесные конструкции советуют покрывать краской на масляной основе. Подобная форма подойдет для подготовки шлакоблоков, габариты которых составляют 14х14х30 см.

Подготовка фундамента для кладки шлакоблока

Перед началом кладки следует очистить поверхность фундамента от лишнего мусора и пыли. Максимально сбить и устранить имеющиеся неровности, на тех участках фундамента, где будет выполнятся кладка. Это можно сделать киркой, молотком, специальным шпателем. Затем хорошо вымести весь мусор и пыль с поверхности фундамента.

Гидроизоляция фундамента.

Если Ваш фундамент не был гидроизолирован. То места для кладки нужно покрыть мастикой или слоем гидроизоляционного материала. Это уберегает шлакоблок от лишнего набора влажности, снизу.

• Высота и ширина фундамента. В идеале, ширина фундамента по которому будет выполнятся кладка шлакоблока должна быть на 40 см шире ширины самой стены. А высота фундамента под стену из шлакоблока должна быть не менее 70 см от уровня грунта. Такая высота необходима для того что бы шлакоблок, который хорошо впитывает влагу, как можно выше находился от грунта. На практике такие пропорции зачастую не соблюдаются. Если фасад здания из шлакоблока будет дополнительно защищаться от внешней среды, то близость к грунту, вреда шлакоблоку не причинит, или он будет незначителен.

• Обеспечьте свободный доступ к местам кладки шлакоблока. Доступ к периметру кладки должен быть свободным как изнутри, так и с наружи фундамента. Это облегчит поднос шлакоблока, раствора к местам кладки, облегчит работы с кладкой с обеих сторон стены.





















Собираем станок для изготовления шлакоблоков своими руками

Готовимся собрать станок для шлакоблоков – подготовка материалов и инструмента

В арсенале домашних мастеров обычно имеется требуемое оборудование и инструменты. Каталог необходимого оборудования и материалов:

• устройство электрической сварки;
• болгарка с диском для резки металла;
• набор слесарного инструмента;
• тиски;
• листы трехмиллиметрового металла;
• обрезки стальных труб;
• электрический двигатель или готовый вибратор;
• болты, шайбы, гайки для крепления деталей.

Количество металла для изготовления устройства определяется в соответствии с чертежом или эскизом, на котором указаны все размеры.

Первым делом нарезаются заготовки из листа металла 3 мм, работать болгаркой следует аккуратно

Как изготовить форму на станок для блоков своими руками – чертежи и сборка

Изготавливайте ее по следующему алгоритму:

1. Разметьте контуры деталей на металлическом листе, прирежьте заготовки для изготовления формовочного ящика.
2. Сварите обечайку будущей емкости, проконтролируйте соблюдение прямых углов.
3. Отрежьте болгаркой куски труб, длина которых соответствует высоте шлакобетонного блока.
4. Выполните вдоль оси вырезы с противоположных сторон труб, придайте заготовкам коническую конфигурацию.
5. Приварите их к основанию ящика, соедините поперечной перемычкой для повышения жесткости.
6. Приварите основание с коническими вставками к обечайке, зафиксируйте заглушки на торце труб.
7. Изготовьте две ручки для перемещения формовочного ящика, зафиксируйте их с двух сторон конструкции.
8. Изготовьте крышку формовочного ящика, выполните в ней отверстия, соответствующие размерам технологических вставок.
9. Закрепите внутри ящика упоры на уровне, соответствующем высоте блока. Они выполняют функцию ограничителя для крышки.

Читать также: Диммер для светодиодных ламп 220в своими руками

Применение группового формовочного ящика с увеличенными габаритами повысит производительность оборудования, а применение разборной литформы облегчит извлечение.

Чертеж для изготовления станка своими руками

Как самому сделать станок для изготовления блоков

В качестве материала для изготовления используйте имеющийся в домашнем хозяйстве металлопрофиль.

Последовательность действий:

1. Сварите боковины станины, соедините их перемычками.
2. Изготовьте рабочую площадку и закрепите между стойками.
3. Присоедините шпильки крепления вибродвигателя к площадке.
4. Зафиксируйте на приводном валу мотора эксцентриковый балансир.
5. Прогрунтуйте поверхность металла, затем покройте краской.
6. Подключите кабель электропитания к двигателю и выполните пробный пуск.

Тщательно изучив предварительно разработанный проект и чертежи, станок для изготовления шлакоблоков своими руками изготовить несложно.

Плюсы и минусы шлакоблоков

Как и любой строительный материал, блоки из шлакобетонной смеси имеют свои неоспоримые достоинства. К ним относят:

• абсолютная пожаробезопасность — материал не просто не воспламеняется, но и не поддерживает горение. Именно поэтому он подходит для возведения бань, построек с каминами, хозяйственных построек, где велик риск возникновения пожара;
• максимальные показатели прочности. Особенно это касается построек, которые возводятся с соблюдением всех строительных норм — организацией армопояса, соблюдением строительных правил и допусков. Такому строению не страшны природные катаклизмы, подвижки грунта и др.;
• материал обеспечивает отличную тепло и звукоизоляцию;
• быстрота возведение здания или сооружения. Блоки имеют разные размеры — от небольших до внушительных. Последние особенно удобны, если необходимо возвести внешние стены дома. Более тонкие шлакоблоки используют для внутренних стен;
• изделия из шлакобетона могут быть целиковыми или пустотелыми. В первом случае существенно увеличивается вес возводимой конструкции, во втором появляется возможность пролить пустоты бетонной смесью. В этом случае имеет место несколько иной тип строительной технологии — комбинированная блочно-монолитная;
• небольшой вес изделия — по своей плотности он уступает обычному кирпичу. Это позволяет возводить постройки из газобетонных блоков на легких типах фундаментных оснований;
• не нуждается в обработке химическими составами от грызунов, образования плесени и грибка;
• высокая прочность при транспортировке — можно перевозить не только в поддонах, но и просто сложив аккуратно рядом. Шлакобетонные изделия могут храниться длительное время. Они простоят на улице не один зимний сезон и не раскрошатся как, например, пеноблоки;
• наличие разных типоразмеров и форм на рынке. Кроме того, можно найти декоративный вариант материала. С его помощью можно возвести внешние стены, которые не нуждаются в дополнительной отделке. При необходимости можно найти блоки разного цвета. При производстве в состав шлакобетонной смеси добавляют сухой краситель.

Отдельно стоит сказать о том, что российское законодательство не содержит требований об обязательной сертификации шлакоблочной продукции. То есть блоки можно сделать прямо на объекте, применяя нехитрое вибропрессовальное оборудование. Состав смеси тоже может быть разным. В качестве наполнителя может использоваться разный тип сырья. Это означает, что стоимость строительства с использованием шлакоблочных изделий существенно ниже по сравнению с другими видами материалов, которые производятся только промышленным способом. (Читайте статью на тему «Сколько стоит построить баню своими руками: смета на строительство бани»)

Естественно, такой материал не является идеальным. И у него есть недостатки:

• полнотелые шлакоблоки имеют большой вес, затрудняющий работу с ними. Особенно на высоте;
• без отделки строение смотрится мрачно и неаккуратно. Все дело в неплотной структуре и крупных вкраплениях керамзита;
• влага может нанести незащищенной структуре шлакоблока вред. Особенно это касается циклов замерзания и размораживания — полости на поверхности изделия могут причиной, по которой оно растрескается;
• не всегда состав смеси, используемой для производства блочных материалов, является безопасным на 100 %. Шлак и керамзит, применяемые в качестве наполнителя и утеплителя, могут содержать небольшой процент вредных веществ;
• декоративные виды имеют повышенные показатели гигроскопичности, поэтому нуждаются в дополнительной защите химическими составами. Это приводит к удорожанию строительства;
• не подходит для возведения построек более 2 этажей — слишком сильная нагрузка на фундамент.

Отметим так же, что шлакобетонные блоки не отличаются идеальной геометрией — ни промышленные, ни собственного производства. Тем не менее плюсов у материала все же больше. И один из самых очевидных — возможность сократить расходную статью бюджета на строительство дома.

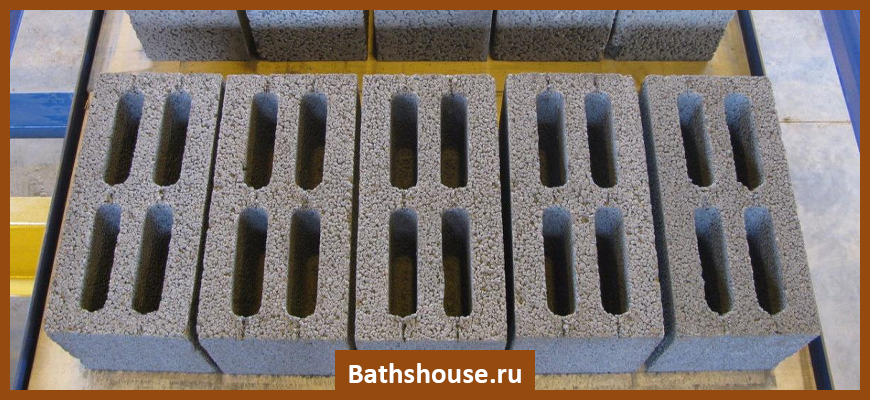

Технология изготовления шлакоблока своими руками

Шлакоблок – современный строительный материал, который пользуется огромной популярностью при возведении различных конструкций. Он отличается своей прочностью, надежностью, способностью сохранять тепло. Эти все характеристики будут перенесены на здания и конструкции, которые вы собираетесь строить. Этот строительный материал отличается своей малой стоимостью, что делает его еще более популярным. Но, несмотря на это, его можно еще удешевить простым способом. Сегодня мы расскажем вам, как сделать шлакоблок в домашних условиях.

Состав шлакоблока уникален, и в то же время очень прост. Шлакоблок является очень доступным строительным материалом, который можно сделать своими руками, а потом взять, и построить стену из шлакоблока, тоже своими руками, даже без опыта в строительной сфере. По сравнению с кирпичом или другими строительными материалами, делать шлакоблок можно в домашних условиях, не имея никаких специальных приспособлений (кроме станка для шлакоблока) и умений. Сейчас мы расскажем и покажем вам как это сделать.

ШАГ 1: материалы. Чтобы начать производство этого строительного материала нам нужно определиться, какие материалы понадобятся нам для этого дела. Если вы хотите получить надежные блоки, то не стоит экономить на материалах, ведь это может сыграть с вами злую шутку в дальнейшем.

Песок. Чистый песок, без лишних включений. Крупная фракция.
Шлак. Для изготовления шлакоблока обязательно нужно брать доменный шлак, ведь он обладает нужными характеристиками прочности, и не разрушается под воздействием влаги.
Гравий. Также необходим для увеличения прочностных характеристик шлакоблока.
Цемент

Основное внимание нужно уделить цементу. Ведь от него зависит дальнейшее формирование блока

Для формирования надежных блоков нужно использовать цемент марки 400. Из такого цемента делаются самые лучшие строительные материалы, которые способны выдерживать абсолютно любые погодные условия, нагрузки и прочее.

Выше мы представили перечень необходимых строительных материалов, которые будут необходимы вам при создании шлакоблока. Помимо всего этого нужна будет вода, станок для шлакоблока, бетономешалка. Без бетономешалки можно обойтись, а вот без станка будет тяжело. Если вы собираетесь делать шлакоблоки без станка, то они могут получиться у вас, только неправильные. Вибрационный станок способствует равномерному распределению раствора в форме. За счет этого увеличивается прочность блока.

ШАГ 2: пропорции. Если вы не знаете, как правильно сделать шлакоблок, то это не беда. У каждого мастера существуют свои пропорции, но есть одна, стандартизированная инструкция, которая подойдет и вам. И так, для приготовления правильного раствора нам понадобится:

• 7 частей шлака;
• 2 части песка;
• 2 части гравия;
• 1,5 части цемента;
• 1,5 – 3 части воды.

Это самый оптимальный вариант рецепта по изготовлению шлакоблока, который используется уже не один десяток лет. По нему мы и будет действовать.

ШАГ 3: готовим смесь. Далее все материалы нужно смешать в нужных пропорциях в бетономешалке. Можно делать это и вручную, но лучше в бетономешалке. Засыпаем все материалы строго по пропорции в бетономешалку, заливаем все водой, и запускаем двигатель. После того, как смесь будет однородной (это легко определить невооруженным взглядом) начинаем засыпать ее в формы, или в станок.

В этой статье мы расскажем и покажем вам, как сделать шлакоблок своими руками в домашних условиях, не имея никакого опыта в строительстве. Мы предполагаем, что у вас есть в наличии вибрационный станок для, но если такого нет, то можно попробовать сделать специальную форму, в которой мы будет делать наши блоки. Этот метод не такой эффективный, как со станком, но тоже имеет право на жизнь.

Рентабельность производства шлакоблоков

Итак, стоимость одного квадратного метра стального листа составит около 4,3$. Покупка мотора (можно использовать б/у в целях экономии) обойдется в среднем в 30$. Один метр трубы диаметром около 15 мм стоит 1,4$. При отсутствии опыта в сваривании металлических конструкций и нужного оборудования будьте готовы отдать еще 100$ специалисту, имеющего необходимые навыки.

Значит, домашний вибростанок обойдется примерно в 400$. При этом затраты на материалы для раствора, которого хватит на изготовление дневной нормы в 100 шлакоблоков, составят еще 30$. В месяц будьте готовы потратить 700$ на расходные материалы для приготовления бетона и др. В результате, для старта собственного бизнеса вам понадобится 1200-1300 долларов.

Как быстро окупятся эти деньги? Стоимость одного заводского шлакоблока в среднем составляет около 0,7$-0,85$. При этом продукция домашнего производства будет продаваться дешевле, т. е. порядка 0,5$. Эту сумму мы и возьмем за основу расчетов прибыли.

При условии изготовления 100 штук продукции в день можно заработать около 20$. Доход в месяц работы при наличии налаженного сбыта составит около 600$. Как видим, вы сможете не только окупить вложенные средства, но и выйти в плюс в короткие сроки.

Как видим, наличие собственного вибростанка для вибролитья строительных блоков может не только упростить и удешевить ваше строительство, но и дать начало прибыльному бизнесу!

Современный рынок стройматериалов предлагает большой ассортимент стеновых блоков. Но далеко не всем известно, что удешевить строительство частного дома, дачи, гаража или подсобного помещения вполне реально. Достаточно вместо покупки кирпича или шлакоблока самому заняться их изготовлением. Для этого нужно использовать станок для производства блоков, а если не позволяет бюджет – сделать вибропрессовочный станок самостоятельно.

Недорогие заводские модели вибростанков не отличаются высокой производительностью, но при частном использовании этого и не требуется. Правда, покупать станок, для строительства небольшого дома, где потребуется около тысячи блоков стандартного размера, – будет не совсем выгодно. Поэтому, как вариант, можно рассмотреть аренду оборудования на определенный период. Этого будет достаточно для заготовки стройматериалов впрок.

Заводской станок для изготовления строительных блоков своими руками

В населенных пунктах с небольшой численностью можно и не найти фирму, предоставляющую станки для производства строительных блоков, но находятся умельцы среди знакомых, готовые предложить самодельное оборудование или поделиться секретами его изготовления.

Как сделать вибростанок?

Изготовление шлакоблока в домашних условиях способом отливки занимает довольно много времени. Качество полученных изделий несколько уступает тому, которое может быть получено при использовании метода вибропрессования. Но для этого требуется специальное оборудование — станки для шлакоблоков, которые можно купить или изготовить самостоятельно.

Самая доступная и простая установка — вибростол. Для создания такого станка для шлакоблоков своими руками потребуются:

• доски или металлопрофиль для основания;
• плита из металла или деревянный щит;
• мотоциклетные амортизационные пружины;
• двухвальный электродвигатель мощностью 0,5-0,7 кВт.

Чтобы построить станок для производства шлакоблоков своими руками, потребуются и рабочие инструменты: дрель, болгарка или пила, сварочный аппарат и пр. Используя чертежи (рисунок), домашний мастер в состоянии собрать раму для основания, на которой закреплены 4 пружины. Сверху на эту конструкцию надо уложить прочный деревянный щит или металлическую плиту. Крепление столешницы к пружинам можно произвести сваркой или резьбовым соединением. Размеры основания и столешницы должны быть достаточными для установки имеющихся форм, или сами матрицы могут быть изготовлены по размеру имеющейся плиты.

На нижней стороне столешницы требуется жестко закрепить электродвигатель. Для того чтобы при его работе создавалась вибрация нужной частоты и силы, на валы двигателя надо установить эксцентрики. Это могут быть металлические пластины с отверстием, смещенным относительно центра или шкивы, на которые с одного края наварен небольшой груз.

Назначение этих деталей состоит в том, чтобы разбалансировать равномерное вращение вала и создать при его работе вибрацию, которая будет передаваться столешнице, закрепленной на пружинах. Размер эксцентриков или вес груза придется подбирать индивидуально, в зависимости от мощности двигателя и числа оборотов.

Форма с залитым раствором устанавливается на столешницу. При включении двигателя и производимой им вибрации раствор уплотняется и немного оседает. Изготовление шлакоблоков своими руками при помощи такого станка требует заполнения матрицы с небольшим излишком. Прессование на вибростоле производится до тех пор, пока уложенный в форму бетон не приобретет прочность, позволяющую снять опалубку и перенести изделия со столешницы на место сушки. Для самодельного станка это время лучше определить экспериментально.

Для более сложной модели станка будет нужен листовой металл толщиной 2-3 мм и сварочный аппарат. В этом случае из металла надо сварить короб нужной величины с ячейками или одинарный, для изготовления 1 блока. Размеры, указанные на чертеже (рисунок), позволяют получить изделие стандартного размера 20х20х40 см.

Станок для изготовления шлакоблоков

Короб не имеет дна и нуждается в установке на ровном основании (металлической пластине). На его боковые (короткие) стороны для устойчивости можно дополнительно наварить 2 отрезка трубы, длиной больше, чем ширина ящика. Это позволит сооружению не опрокидываться при вибрации. На верхний периметр наварены бортики, которые позволяют аккуратно заполнить матрицу.

Образователи пустот в этом случае расположены сверху и представляют собой круглые или квадратные в сечении металлические детали. Их ширина по мере углубления в полость матрицы должна становиться меньше, образуя перевернутый конус или пирамиду. Это необходимо для легкого снятия короба с изделия. Образователи пустот закреплены на стенках короба узкой металлической полосой.

Внутри короба на расстоянии 20 см от нижних кромок приварены 2 ограничителя для прижимной пластины. Пластина должна иметь ручки для снятия ее с изделия и прорези в форме сечения образователей пустот.

К внешней стороне матрицы прикреплен электродвигатель с эксцентриками. При работе двигателя в течение 5-15 с масса бетона, залитая в короб, прессуется. Прижимная пластина постепенно опускается на ограничители.
