Как сделать фальцевую кровлю своими руками?

Укладка фальцевой кровли своими руками

Сделать фальцевую крышу своими руками можно при условии, что технология будет полностью соблюдена

Не менее важно правильно подготовить крышу к монтажу. Этот процесс включает в себя:

1. Монтаж обрешётки. Перед установкой все деревянные элементы нужно тщательно обработать антисептическими средствами и смесями, предотвращающими гниение и горение. Тип обрешётки зависит от используемого материала. Для оцинкованной стали она должна иметь шаг в 20–25 см, для меди — быть сплошной. В первом случае дополнительно укладываются доски по краю крыши, их должно быть несколько и крепить нужно без зазоров. Аналогичная кладка должна быть по коньковому стыку.

Обрешётка для фальцевой крыши должна монтироваться с минимальным шагом или быть сплошной

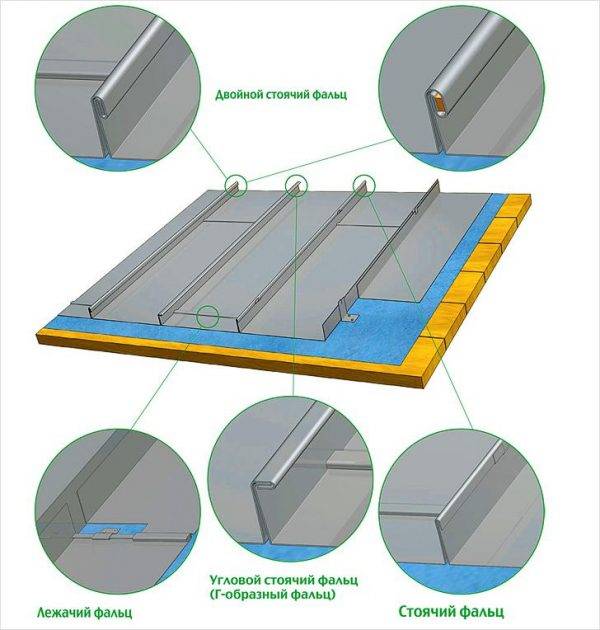

Каждый тип соединения фальцевой кровли подходит для определённого наклона скатов и места примыкания

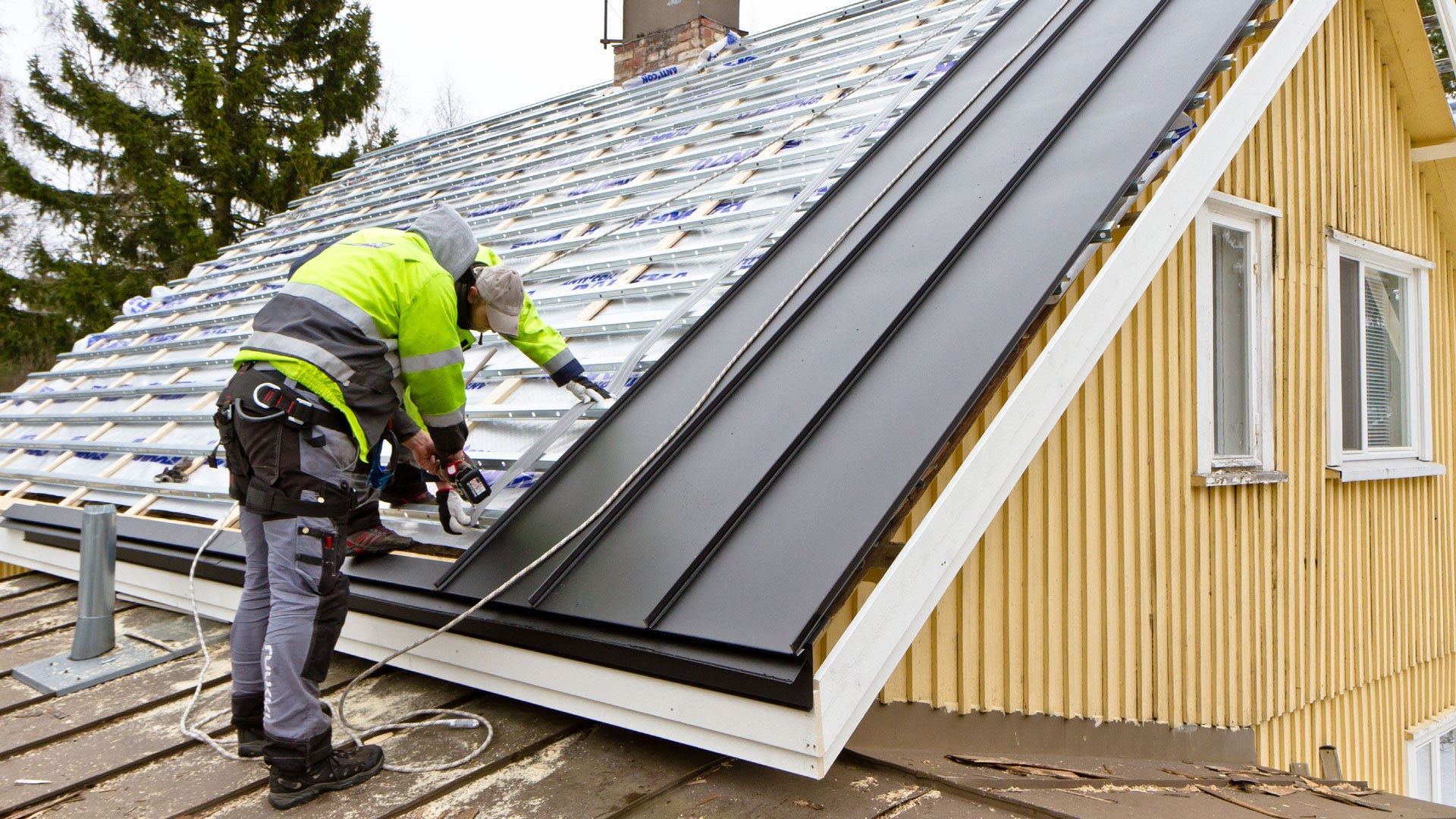

Технология укладки фальцевой кровли

Технологии не стоят на месте. Это касается и способа укладки фальцевой кровли. На данный момент используется так называемая рулонная технология. Её особенность заключается в создании картины на всю длину крыши. При этом рулоны поднимаются на кровлю уже с подготовленными к фиксации краями, а это значительно упрощает процесс монтажа.

Непосредственно к обрешётке металлические листы крепятся с помощью кляммеров, желательно использовать так называемые блуждающие кляммеры, что значительно повышает надёжность крепления.

Более надёжным считается использование плавающего кляммера для фальцевой крыши

В проблемных зонах рекомендуется использовать двойной загиб кромки. Это касается ендовы, желобов, разжелобки и других мест, где может скапливаться снег и вода. Лежачие фальцы можно использовать в том случае, если вы хотите, чтобы на крыше практически не были видны швы. Для кровли с углом наклона более 25 градусов рекомендуется выбрать угловой стоячий фальц, для чего нужно всего лишь правильно отогнуть верхнюю кромку металлического листа.

Видео: монтаж кликфальцевой кровли

Этапы монтажа фальцевой кровли

Процесс укладки фальцевой кровли выглядит следующим образом:

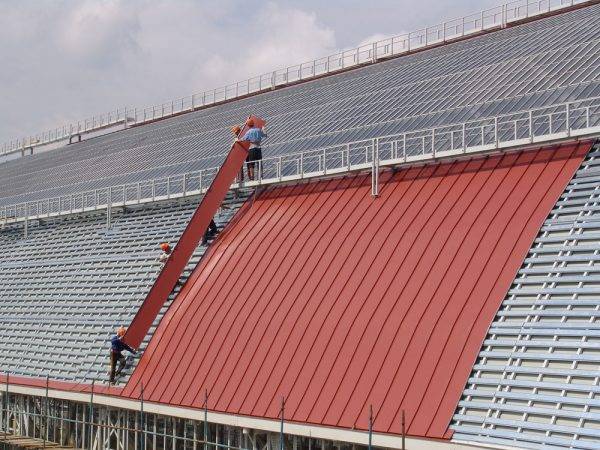

1. Монтаж карнизного свеса, после чего нужна установка водосборной системы в виде желобов. Устанавливать их следует под небольшим углом. Это позволит воде с крыши стекать под действием силы тяжести к воронке.

Начинать монтаж фальцевой кровли нужно с установки карнизного свеса

Укладывать картины фальцевой крыши нужно в вертикальном направлении

Крепление картин происходит с помощью кляммеров

Для герметика рекомендуется использовать специальный пистолет

Видео: монтаж фальцевой кровли своими руками

Монтаж элементов фальцевой кровли

После укладки металлических листов можно переходить к монтажу элементов кровли, а именно ендовы и конька.

Для установки первого элемента необходимо:

1. Приобрести специальный профиль, который изготовить своими руками невозможно. Заменить его можно листом металла такой ширины, чтобы этой полосы хватило для придания особой формы, при этом ендова должна заходить на оба ската минимум на 20 см. Уложить профиль или металлическую полосу нужно на место стыка и зафиксировать саморезами.

Ендова способна предупредить протечку крыши

Для конька подойдёт специальная металлическая накладка. Она имеет загнутые края, благодаря чему легко стыкуется с металлическими листами кровли. Конёк может быть вентилируемым и невентилируемым, причём первый вариант предпочтительней, поскольку это позволит сэкономить на установке аэраторов для предупреждения конденсата под кровельным материалом.

Конёк для фальцевой кровли можно изготовить самостоятельно

Монтаж фальцевой кровли

Процесс монтажа данного типа кровли не очень сложен, но начинается он на этапе выбора и конструирования обрешетки. Она может быть металлической, из досок или бруса. Главное, чтобы обрешетка была абсолютно ровной и гладкой, в противном случае монтаж будет неправильным.

В первую очередь нужно нарезать некоторые картины для изготовления таких деталей, как водостоки, узлы и так далее. Их можно создать самостоятельно, главное — иметь излишки или заранее заготовленные для этого картины.
Во время второго этапа изолирующее покрытие укладывается на стропильные фермы

Важно, чтобы это покрытие обеспечивало вентиляцию будущим картинам, — это поможет избежать коррозии. Легкая обрешетка сможет обеспечить неплохое вентилирование подкровельного пространства.
После этого устанавливается первый лист подобно гребню, он будет ключевым

После него крепятся карнизные детали кровли.
В коньковой зоне устанавливается опорная конструкция. Чтобы равномерно были распределены по кровле, последняя и первая картина обрезаются исходя из размеров крыши. Кроме того, на ендове обустраивается дощатый настил.
Пластины располагаются внахлест. Лучше всего, если расстояние нахлеста составляет 3—5 см. Чтобы зафиксировать картины в карнизной зоне, можно использовать верхнюю обрешетку.
В торце кровли закрепление картин производится саморезами и шайбами, там также нужно проложить уплотнитель.
В стыке между картинами кровли, по краям крыши, монтируются снегозадержатели. Чтобы произвести продольную стыковку пластин, нужно также накладывать их внахлест.

Это — самая простая инструкция по возведению фальцевой крыши своими руками.

Стоячий фальц

Одинарный

Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).

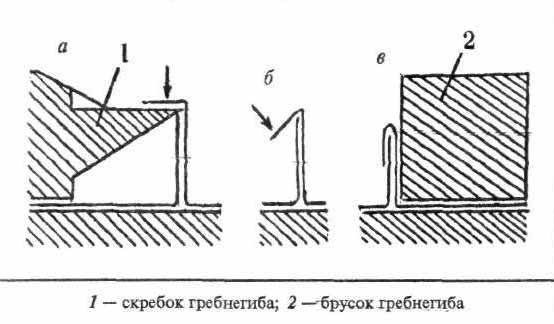

Рис. 4 (1 — скребок; 2 — брусок)

Порядок монтажа одинарного стоячего фальца:

1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.

2) закрыть низкий отгиб фальца высоким.

3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).

Двойной

По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой. Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.

Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.

Рис. 5

Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.

Реечный

Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.

Рис. 6

Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.

Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.

Угловой

Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.

Самозащелкивающийся фальц

Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.

Рис. 7

На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.

К достоинствам фальца–«защелки» относятся:

• водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
• простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
• единая панель на весь скат кровли, без дополнительных стыков;
• нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
• доступная цена кровельного материала и монтажных работ;
• скорость в установке кровли;
• особая прочность соединения.

Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.

Устройство фальцевой кровли и ее разновидности

Разновидностей фальцевой кровли не очень много. Ее можно классифицировать всего по двум признакам – это металл, из которого она может изготавливаться, а также способ, которым могут соединяться фрагменты кровельного материала. Рассмотрим подробнее эти моменты.

1. Материал. Здесь вариантов также немного – в основном используется либо тонколистовая оцинкованная сталь, либо крашеная на манер металлочерепицы или профнастила оцинкованная сталь или медь. Самым дешевым из вышеописанных материалов является оцинкованная сталь, чуть дороже обойдется крашеная оцинковка и самая дорогая – медная фальцевая кровля, которая может служить практически вечно. Кроме этого, для изготовления фальцевой кровли может использоваться алюминий и титаноцинковый сплав, который на сегодняшний день по своим характеристикам остается вне конкуренции.
2. По способу соединения такая кровля может разделяться на обычную, в которой приходится самостоятельно делать все замки, а также самозащелкивающуюся фальцевую кровлю. Преимущество последней заключается в быстрой технологии монтажа. А вообще термин «самозащелкивающаяся» скорее всего условный, так как все равно без специального пресса дело здесь не обходится. Темпы сборки такой кровли достигаются за счет использования готовых фрагментов и специальных кляймеров, на которых кровельные элементы действительно защелкиваются, после чего все равно опрессовываются специальным инструментом.

В принципе, это все, чем может похвастаться данный тип кровли. И это еще много – например, гибкая черепица имеет намного меньше разновидностей.

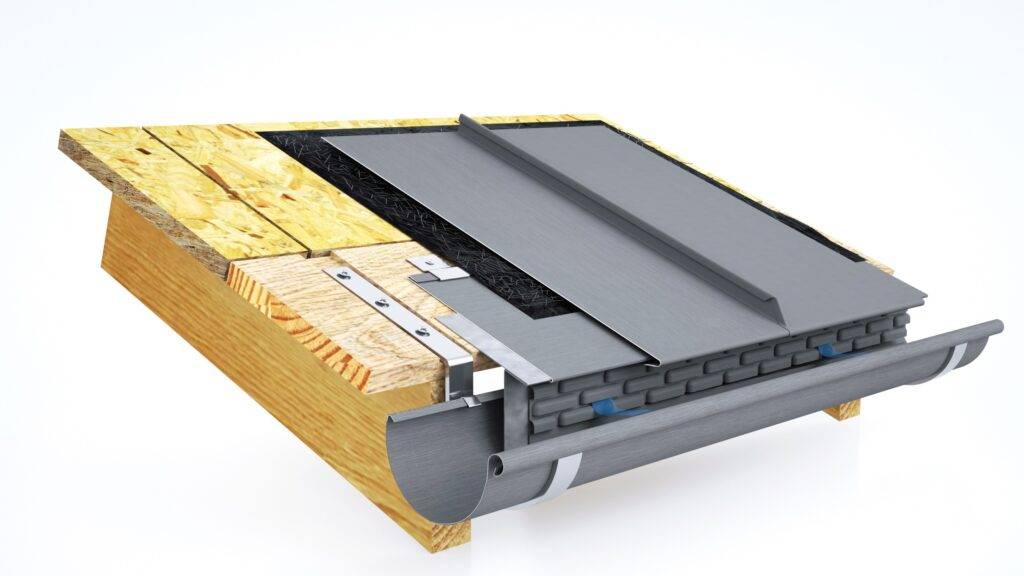

Устройство фальцевой кровли

Материал для фальцевой кровли

Фальцевая кровля подразумевает использование металлических листов. Ещё совсем недавно это была лишь оцинкованная сталь, которая некоторым владельцам домов служит до сих пор ввиду устойчивости к образованию коррозии. Сейчас же список для обустройства фальцевой кровли гораздо шире:

1. Оцинкованная сталь с полимерным покрытием. Оно защищает фальцы от губительного воздействия ультрафиолетовых лучей на металл, а также выполняет эстетическую функцию, ведь тон материала можно подобрать под цвет общей задумки ландшафтного дизайна.

2. Медь. Как правило, она выпускается в рулонах. Материал может быть чистым или с фактурным рисунком. Последний чаще всего имитирует рельеф черепицы или другого кровельного материала. Медная фальцевая крыша отличается длительным сроком службы, в некоторых случаях он достигает сотен лет. К тому же именно медь позволяет соединять металлические листы не только привычными фальцами, но и методом пайки.

3. Алюминий. Этот материал характеризуется особой мягкостью. Чем-то он сходен с медными листами, в частности, выпускается в рулонах и может иметь рисунок. У него длительный срок службы, может достигать 80 лет. Преимущество алюминия заключается в том, что он не подвержен образованию коррозии и для этого не требует покраски или покрытия любым другим подобным материалом. Также алюминий абсолютно не боится температурных перепадов, а значит, может использоваться в районах со сложным климатом.

4. Цинк-титан. Относительно новый металлический материал. Производится как в рулонах, так и в ленте. Имеет он один существенный недостаток — чрезмерная хрупкость, из-за чего процесс монтажа немного усложняется. Цинк-титан несовместим с другими металлами, а также с некоторыми породами древесины, поэтому область применения материала ограничена. Для работы с ним нужно наличие специального инструмента и некоторых навыков. Помимо этого, запрещено работать с ним при температуре воздуха ниже 5 градусов. Но есть и преимущества цинк-титана: длительный срок эксплуатации и устойчивость к коррозии.

«Кровельный пирог»

«Кровельный пирог» фальцевой кровли

Покрытие крыш любого дома состоит из нескольких слоев:

• Обрешетка. Конструкция из деревянного бруса, набиваемая на стропила. Обрешетка служит каркасом кровельного покрытия и выполняет функцию несущего элемента.
• Пароизоляция. Материал с односторонней влагопроницаемостью. Мембрана препятствует образованию конденсата, увлажнению верхних слоев кровельного пирога: теплоизоляции и финишного металлического настила.
• Контробрешетка. Слой, служащий для создания вентиляционного зазора между слоями покрытия и удаления влаги, попавшей внутрь кровли. Контробрешетка также используется как каркас финишного покрытия.
• Гидроизоляция. Слой влагонепроницаемого материала укладывается на контробрешетку снизу, его назначение – защита от влаги, просочившейся через финишное покрытие.
• Настил. Состоит из металлических листов или фигур. Материал фиксируется кляммерами к обрешетке. Между собой листы соединяют фальцевыми швами.

Кровли для неотапливаемых хозяйственных построек не имеют теплоизоляции и мембраны. Гидроизоляционный материал укладывается на обешетку. Поверх него настилается финишный слой из металлопроката.

Фальцекаточные станки: для больших и малых площадей

Для производства и монтажа фальцевой кровли необходим мобильный кровельный станок. Его производят для проката картин и закрытия двойного фальца:

Например, в России такие станки производит компания «Мобипроф», хотя пользуются спросом и такие западные аналоги, как Wuko lock’n’rolle.

Для работы с крышей обычного загородного частного дома тоже есть смысл использовать современное оборудование, которое значительно повышает итоговое качество кровли. Но почему-то до сих пор большинство бригад работает по старинке, при помощи традиционной киянки и молотка.

Логичнее взять нужный инструмент в аренду на несколько дней, и тогда швы на кровле будут идеально ровными и надежными. Тем более, что обычно станок способен производить фальцевую кровлю из любого кровельного металла, будь то медь, сталь или алюминий.

Итак, давайте рассмотрим внимательно, что это за инструмент. Сегодня на российском рынке фальцезакаточная машинки предоставлены 7-ю производителями. Это говорит о возможности хорошего выбора.

Например, электрическая фальцезакаточная машинка соединяет и закрывает профилированные панели с двойным стоячим фальцем. Причем делает она это в один проход, быстро перемещаясь по фальцевому шву прямо на кровле.

Учитывайте также такой момент, что европейские фальцепрокатный станки обычно рассчитаны на высоту фальца в 25 мм, а американское оборудование-  на 38 мм. Тут уже вам нужно подумать и прочитать совместимость приобретенного оборудования.

Дело в том, что у некоторых машин можно регулировать высоту ножек, а для других придется отдельно заказывать такие ножки под 38 мм (дополнительные затраты, как никак). К слову, для ручных маленьких машин вопрос высоты фальца не важен.

Само мобильное профилированное оборудование устанавливают прямо на месте кровли и изготавливают цельные панели под двойной стоячий фальц

Здесь важно приобрести действительно качественную машинку

В противном случае монтажники умудряются разрезать панели по длине на несколько частей, а потом состыковать эти части заклепками, что абсолютно неправильно. Так в итоге получаются крыши из дорогих материалов, как цинк или медь, но с большими проблемами в плане герметичности.

Вот пример работы такой машинки:

https://youtube.com/watch?v=eDOnUZp3Up8

Механические машинки для закрытия фальца обходятся дешевле, да, и работать с ними вы будете вынуждены медленнее. Также всегда существует человеческий фактор – риск просто недожать фальц.

В комплект станков Мобипроф включены две машинки для соединения панелей двойным стоячим фальцем. Легким движением нужно переместить первую машинку для того, чтобы изготовить г-образные фальц, а затем вторую машинку для образования самого фальцевого соединения.

У таких машинок есть специальная регулировка степени зажатия фальца, что очень важно для работы с металлом разного типа. При этом швы закрываются достаточно быстро, почти так же, как и с электромеханическими машинами. Устройство Wuko lock’n’rolle применяется для закрытия фальца и панели с двойным стоячим фальцем

Ими удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес

Устройство Wuko lock’n’rolle применяется для закрытия фальца и панели с двойным стоячим фальцем. Ими удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес.

Отдельно отметим такую фальцезакаточная машинку, как Wuko 1006. Она небольшая и легкая, и, пожалуй, единственная, которая может быть применена для монтажа кровли сложной формы, у которой много примыканий и переходов. Сама машинка хорошо закрывает одинарный и двойной Г-образный стоячий фальц.

Отличается она по своему устройству от других моделей тем, что имеет особый механизм закрытия – специальный молоточек, который как бы простукивает фальц (при этом все другие модели этот фальц поджимают роликами). В его работе это заметно: такая машинка движется медленно, иногда оставляет следы на металлы. Но зато прекрасно работает на любом виде стыка и фальца.

Отметим отдельно, что достаточно много фальцезакаточных машинок изначально разработаны для работы с дорогостоящими пластичными металлами. Таковые для закатки оцинковки высокой жесткости просто не подходят.

Есть также специальное оборудование для изготовления фальцевой кровли на радиусных стропилах. Это целые модели машин, которые отличаются между собой ограничением по минимальному радиусу кровли. Поэтому, если приобрести не ту машину, придется еще вооружиться ручным кровельным инструментом, чтобы добивать фальцы.

Посмотрите, как выглядят все эти машинки:

Как самому покрыть крышу железом

Профессия кровельщика-жестянщика (специалиста по металлическим кровлям) всегда высоко ценилась, и поверьте мне, не зря. Укладка фальцевой кровли своими руками возможна, но не стоит замахиваться на большие площади и сложные конструкции, лично я учился на небольшой бане, о чем собственно далее и буду рассказывать.

Иллюстрации	Рекомендации
	Готовим инструмент. Для монтажа фальцевой кровли вам понадобятся: Шиляйзин — это своеобразная подмостка, с ее помощью загибается металл в сложных местах; Киянка деревянная или резиновая; Рулетка; Обычный молоток; Пеликан — ножницы для продольной резки металла; Правые и левые ножницы по металлу; Щипцы для фрагментарного подгибания металла; Угольник; Специализированные щипцы для обжима одинарным и двойным стоячим фальцем. Кроме того вам еще понадобится шуруповерт с набором бит.
	Материалы: Фальцепрокатного станка у меня не было, поэтому я посчитал, сколько мне нужно картин, после чего съездил в ближайшую кровельную фирму и за небольшую плату в течение получаса мне все сделали.

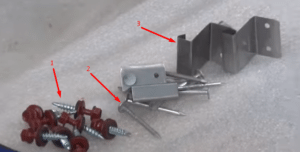

	Для крепления листов еще понадобятся: Саморезы кровельные с прессшайбой, лучше сразу брать с цветными головками, в тон кровле; Гвозди кровельные оцинкованные для крепления кляймеров; Неподвижные кляймеры.
	Карнизная планка. Первой прикручивается отделка карнизной планки, в качестве отделки мы используем полосу из того же металла, что и кровля. Важный момент: перед креплением к карнизу край полосы (25–30 мм) загибается по всей длине, на фото этот козырек обозначен красной стрелочкой. Сама же полоса фиксируется на карнизе саморезами с прессшайбой (на них указывают желтые стрелочки), шаг фиксации 60–80 см.
	Крайняя картина. По правилам крайняя картина должна иметь с обеих сторон внутренние фальцы, но чтобы не платить лишнего я просто взял обычную картину и, выровняв наружный фальц, загнул его по краю обычными щипцами. К наклонной карнизной планке лист крепится металлическими полосками при помощи кровельных гвоздей: Отрезаете ножницами небольшую полоску (примерно 150х30 мм); Нижний край полоски прибиваете к наклонной карнизной планке; Верхний край полоски загибаете вокруг листа, как на фото, шаг около полуметра.

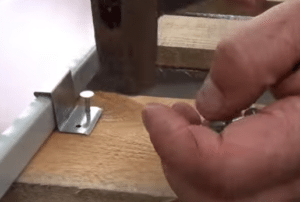

	Крепление кляймерами. Теперь с обратной стороны листа надеваете на внутренний фальц кляймер и прибиваете его к подкровельной обрешетке оцинкованными кровельными гвоздями, шаг около полуметра.

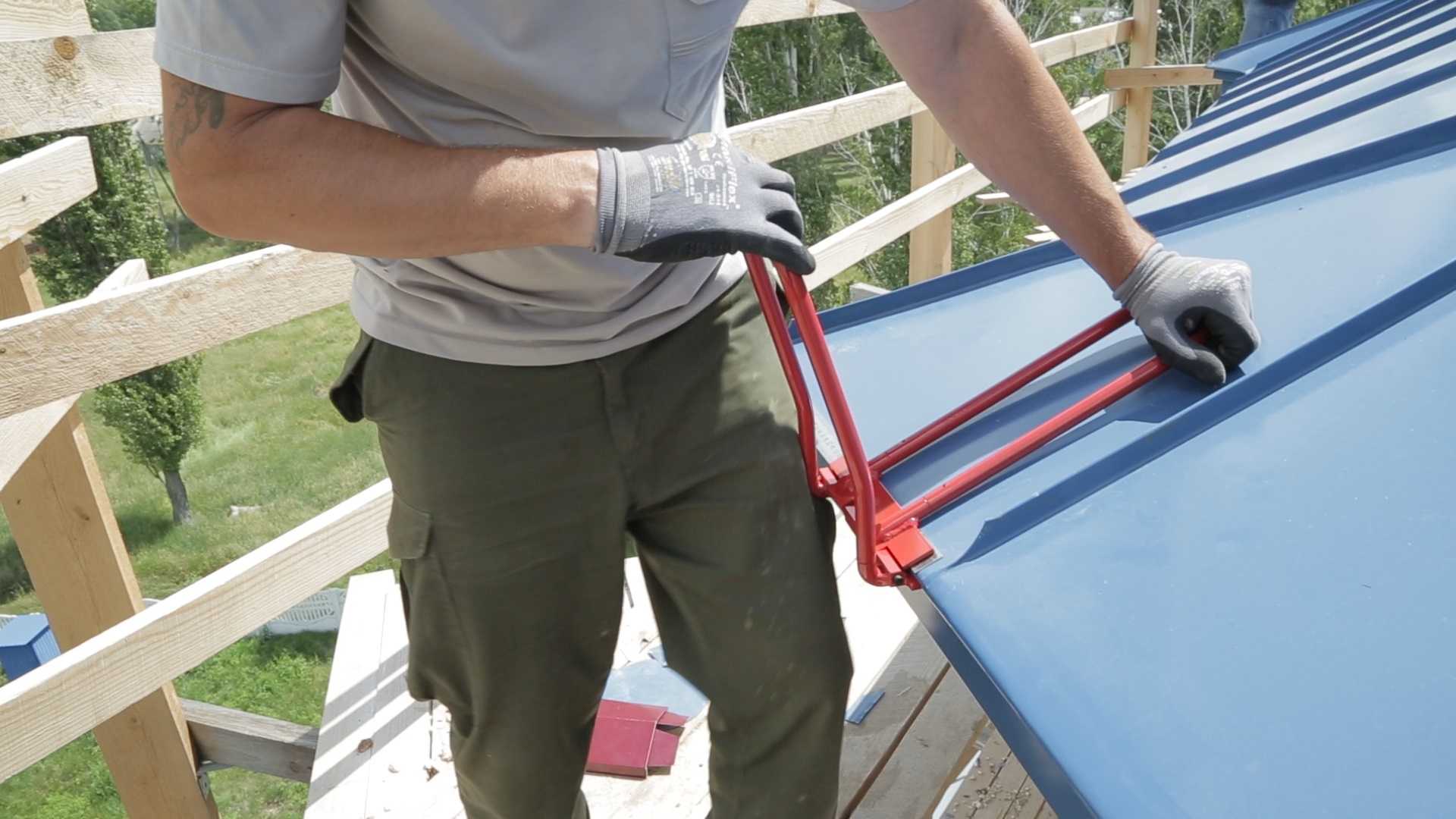

	Загибаем фальц. Следующая планка зацепляется за предыдущую, после чего фальц заворачивается и обжимается, выглядит это примерно так: На фото показано как наружный фальц следующей картины надевается на внутренний фальц предыдущей;

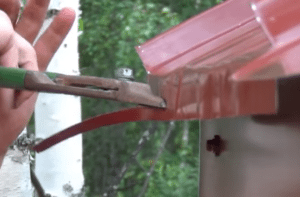

	Обустройство нижней кромки. Кровельное железо изначально крепится с напуском. Так вот, после того, как кровля обшита, нам нужно обустроить герметичный стык картин с отделкой карнизной планки: Карнизная планка у нас уже загнута, теперь мы отмеряем от края этого козырька порядка 20 мм, чуть подгибаем и обрезаем лишнее;
	В результате у нас получилось герметичное соединение между металлом карнизной планки и кровельными картинами. На карнизную планку потом будет навешиваться сливной желоб, но какой бы дождь ни был, влага под кровлю уже не проникнет. На боковом наклонном карнизе делаем наоборот: облицовку загибаем вокруг края картины (также как мы это делали с крепежными полосками), а потом обжимаем ее щипцами.
	Конечный результат.
	Звукоизоляция. За отсутствием опыта я в своей бане не учел проблему звукоизоляции, просто закрепил железо на подкровельную обрешетку. Теперь во время дождя я слышу барабанную дробь, но в бане это не сильно мешает, другое дело дом. Чтобы снизить шум, нужно изначально закрепить степлером на обрешетке слой звукоизоляции, к примеру, «Наноизол», «Технониколь» или хотя бы пенофол (вспененный полиэтилен).

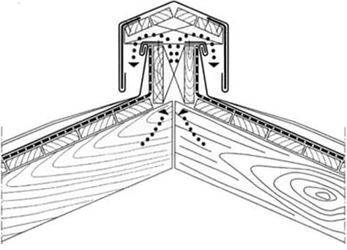

	Обустройство конька. Для таких конструкций, как фальцевая крыша конек нужно обязательно делать вентилируемым, иначе под ним будет скапливаться конденсат и стропила начнут портиться. На схеме слева показан принцип такого обустройства: Сверху на подкладках монтируются 2 доски; После чего на них крепится коньковый профиль, который покупается отдельно.

https://youtube.com/watch?v=EcuKVxLKOqY

Основные правила устройства

Устройство фальцевой кровли в большинстве случаев не отличается от стандартной конструкции, которая принята за основу при возведении жилых, хозяйственных и административных зданий. Делается стропильная система, обрешетка, утепление и гидроизоляция. Исключением являются случаи строительства холодных помещений, где изоляционные прослойки отсутствуют. Принципиальным отличием от плитных сооружений является обязательное обустройство плотного и ровного основания под покрытие. Это условие обосновано тем, что при закатывании кровельный материал подвергается сильным вертикальным нагрузкам, а при отсутствии твердой основы достичь плотного соединения не получится. Если под сталью не будет основы, со временем она провиснет, что нарушит геометрию крыши и испортит ее внешний вид.

При изготовлении фальцевой крыши следует придерживаться следующих правил:

1. Использовать только нержавеющий металл. Это относится к облицовке и крепежам.
2. При соединении листов, в замки нужно добавлять герметик. Слой мокрого снега на крыше может быть выше фальца, а это чревато проникновением воды в чердачное пространство.
3. Соединение не обязательно может быть только продольным. Для поперечной стыковки используются другие виды закатывания, отличающиеся незначительным размером.
4. Установка покрытия проводится на специальные кляммеры — профили, прикручиваемые к несущей системе крыши. Это предотвращает сползание покрытия и его срывание сильными порывами ветра.
