Отличие дымника от флюгарки, зонта, оголовка и колпака
Для того, чтобы иметь четкое представление о дымнике, следует понять, чем отличается этот элемент от тех, которые часто путают с ним. По определению — это крышка из металла на верхушке дымохода. Однако, дымником часто называют любые конструкции, которые установлены на воздуховоде, независимо от их форм и назначения.
Флюгарка
Имеет несколько другое значение: помимо элемента, находящегося на верхушке трубы, флюгарка имеет такую специфическую конструкцию, что способна вращаться, тем самым разгоняя воздух, препятствуя его возможности попадания в дымоход. Флюгарка способствует усилению вывода воздуха из дымохода.
Флюгарка
Зонт
Элемент в виде колпака, похож на верхнюю часть дымохода, но предназначен для круглых и квадратных труб. Используется исключительно в целях защиты от осадков. Как правило, выполнен в виде конуса.
Зонт (справа)
Оголовок
Понятие верхушки для такого элемента мало: это комплекс всех элементов, которые устанавливаются на трубу для ее защиты. К ним относятся колпаки, дымники, обшивка, примыкания. То есть, это вся конструкция, закрепленная на дымовом выходе.
Оголовок
Колпак
Колпак защищает и украшает саму горловину трубы. С ним соединяется верхняя часть. Колпак надевается на дымоход, а затем к нему крепят кронштейны защитного элемента.
Таким образом, каждый элемент имеет свое назначение, название и отличается по функциям.
Колпак
Материалы
Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:
- Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.

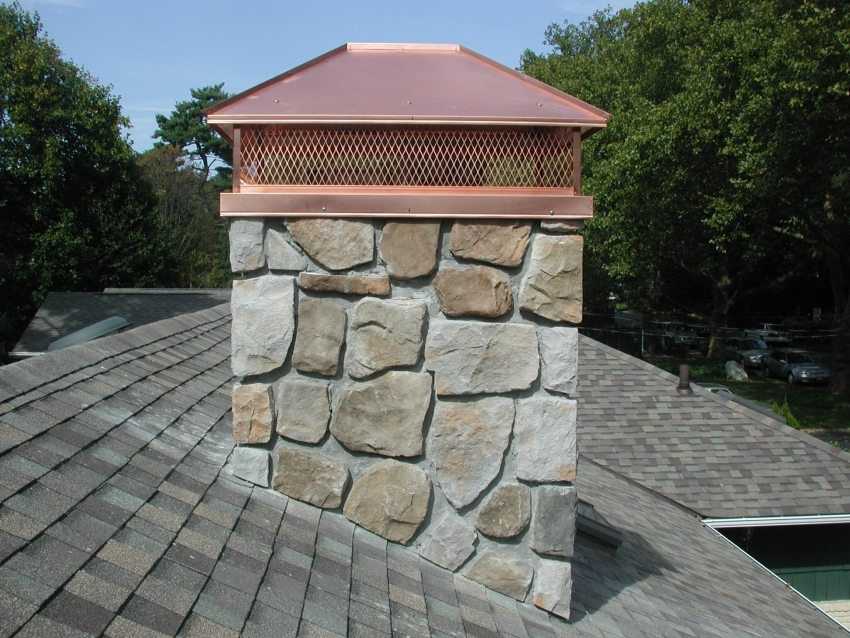

- Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
- Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.
Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.
Установка
Монтаж флюгарки на дымовую трубу относится к сложным мероприятиям, потому что от него напрямую зависит последующая работоспособность очага. Колпак, правильно размещенный на дымовой трубе, обеспечивает качественную тягу и долговечность дымохода, а кроме этого, влияет на внешнее визуальное восприятие всей кровли дома. Таким образом, к монтажу устройства нужно тщательно подготовиться, изучить все вероятные отрицательные климатические факторы, подобрать удобный вариант устройства и защитного покрытия.
- • подготовительный;
- • процесс сборки;
- • монтаж.
Подготовительный этап
- 1. Произвести замеры внешней части дымохода, после чего выполнить эскиз.
- 2. Подобрать подходящий материал для строительства флюгарки. Материал должен выдерживать массу осадков, температуру летучих продуктов горения, выводимых в атмосферу, а также воздействие климатических условий.
- 3. Выбрать конфигурацию колпака, учитывая последующую доступность сборки оборудования и дальнейшего обслуживания.
- 4. Выполнить соответствующий чертёж флюгарки с развёрткой колпака для того, чтобы было удобно вычислить нужное количество материала.
- 5. Приобрести материал – металлические листы, толщина которых может оставлять 0,3 – 1 миллиметр. Кроме этого, следует запастись саморезами по металлу либо заклёпками, стальными уголками, полками на пятнать – двадцать миллиметров и толщиной один – два миллиметра, стальной сеткой с сечением прутьев один – два миллиметра и шагом четыре – пять сантиметров.
чугунными топками
- • ножницы по металлу;
- • дрель;
- • рулетку;
- • молоток;
- • болгарку;
- • маркер;
- • сварочный аппарат.
Этап изготовления и сборки флюгарки
- 1. готовим выкройку из плотной бумаги, вырезая ее сложных по форме элементов конструкций.
- 2. применяя заранее подготовленный бумажный шаблон, маркером рисуем на металле линии отреза.
- 3. с помощью болгарки вырезаем составляющие устройства.
- 4. колпак загибаем так, как это показано на чертеже.
- 5. выполняем единую конструкцию сварочным аппаратом.
- 6. с помощью той же болгарки вырезаем уголки.
- 7. вырезанные уголки превращаем в кронштейны, объединяющие фартук и колпак.
- 8. стальные листы трансформируем в фартук, с помощью которого флюгарка впоследствии будет фиксироваться к дымоходу очага, после чего изгибаем фартук под углом сорок пять градусов и свариваем в цельное устройство.
- 9. производим соединение всех составляющих так же, как это показано на чертеже.
- 10. крепим стальную сетку на боковые стенки кронштейнов.
- 11. внизу фартука на специальные заклёпки фиксируем капельник, выполненный из листовой стали.
Этапы установки
Прежде чем приступать к процедуре сборки, следует подготовить рабочее место. Для этого выбирается обувь с мягкой подошвой, – она не испортит обшивку кровли. Одеться нужно в удобную непроницаемую одежду, перчатки для работы с металлом. Не забывать про надежное крепление для страховочной верёвки.
Этапы установки флюгарки:
- для крепления флюгарки необходимо просверлить отверстия диаметров примерно пять миллиметров. Отступ равняется пятнадцати миллиметрам друг от друга.
- далее флюгарку определяем на дымоходную трубу камина и на некоторое время фиксируем на нём. Через полученные отверстия в изделии высверливаем отверстия в самом дымоходе.
- отвинчиваем и убираем флюгарку.
- в отверстия ввертываем дюбели под саморезы.
- ставим флюгарку на дымовую трубу таким образом, чтобы отверстия совпали и привинчиваем на саморезы.
Прочное закрепление флюгарки на дымоходе из кирпича осуществляется с помощью специального стального хомута. Хомут помещается на конструкцию и обжимается, после чего также крепится к стенкам на саморезы.
Выполнив все необходимые действия, направленные на крепление флюгарки, нужно убедиться в его безопасности. В этом случае можно по периметру фартука точно простукать молотком, проверив, не съедет ли он в сторону.
В завершении на все металлические поверхности устройства наносят защитное покрытие. Вариант покрытия подбирается, исходя из ценовой категории, а также ситуаций использования и декоративной характеристики самого здания.
Выполнение и установка флюгарки – процедура несложная, поэтому сделать его может сам владелец загородного дома. Для этого достаточно запастись минимальным набором инструментов и желанием получить хороший результат. Таким образом, вы сможете защитить дымоход, оптимизировать тягу и обеспечить полноценное сжигание топлива, то есть увеличите производительность очага.
Особенности монтажа дымника на трубу
При монтаже дымника очень важно обеспечить его надежное крепление, поскольку он должен выдерживать сильные порывы ветра. Если колпак сдует, то в лучшем случае он повредит кровлю, а в худшем – приведет к травмированию жильцов или прохожих, поскольку сама конструкция достаточно тяжелая
Для крепления можно использовать:
- Саморезы и дюбели – для трубы из облегченного кирпича.
- Анкеры – для колпака большой массы.
Дымник фиксируют к самому верхнему ряду кирпичей. На первом этапе необходимо подготовить отверстия под саморезы или анкеры. Их штробят непосредственно в цементных швах кладки. Лучше делать это по предварительно выполненной разметке. Когда отверстия будут готовы, можно крепить сам колпак. Перед помещением внутрь дюбели рекомендуют обмакнуть в цементный раствор – так они будут зафиксированы более надежно. После установки дюбелей остается только закрепить элемент саморезами.
Схема установки флюгера на трубу
Разновидности дымников, колпаков на дымоходы по их конструктивным особенностям
Существует множество разновидностей защиты дымоходной конструкции. На выбор изделия влияет сечение труб, конфигурация и внешний вид. Стандартный колпак для дымохода выглядит как домик, который закреплен над трубой. Дымники могут быть абсолютно разными.
Флюгарки на трубу дымохода бывают следующих видов:
- Конструкции с многоскатными крышами, которые эффективно защищают от накапливания осадков. Данные изделия хорошо проветриваются.
- Используются кованые дымники на трубы в виде флюгера. Они выполняются в форме любой фигуры животного или сказочных существ. При выборе элемента значение имеет архитектурные особенности здания. Конструкции с флюгером оборудованы заслонками, которые позволяют газовым веществам свободно выходить даже при большом ветре.
- Модели с открывающейся крышкой отличаются функциональностью. К преимуществам относятся доступность конструкции при очистных работах.
- Колпаки европейского типа обладают закругленной крышей. Если сделать колпак на трубу такого вида, то канал будет защищен от образования конденсата.
- Монтируется дымник на кирпичную трубу с дефлектором. Подобный элемент оборудован вентиляционными отверстиями. Конструкция способствует увеличению тяги в трубе.
Средняя цена дымника на трубу варьируется от 1800 до 5000 рублей. Преимуществом колпака считается конструкция с выпуском газохода, которая не препятствует выходу газовым веществам.
Если крыша выполнена из материалов, которые обладают горючими свойствами, то монтируется искрогаситель на дымоход. Данное устройство выполняется из нержавеющего материала и имеет вид сетки.
Искрогаситель на печную трубу монтируется в канал дымохода или по контуру колпака. Монтаж конструкции затрудняет чистку.
О классификации
Не малым спросом пользуются дымники, выполненные из меди. Они надёжные, чертёж их конструкции прост, при этом изделию легко предать оригинальную форму. Минус лишь в том, что медь легко вступает в реакцию с другими металлами, поэтому необходимо хорошо изолировать места контакта, при этом болты и шайбы должны быть тоже медными. Если сделать всё правильно, то дымники из меди прослужат долгие годы.
Не менее популярна защита, выполненная из стали. К сожалению, такие изделия не столь долговечны, как, к примеру, медные, однако стоят они на порядок меньше. В среднем их срок службы составляет 10 лет, а дымники из нержавеющих сталей не потребуют замены в течение 28 лет.
Популярным материалом для изготовления защиты трубы дымохода также является цинк-титан. По свойствам он близок к меди. Срок службы таких изделий составляет 50 лет.
Дымник флюгер
Разновидность дымника — это флюгер, который представляет собой
механизм крепления к дымоходу и основной корпус.
Защищает такой вид элемента от попадания в дымоход дождя, снеговых осадков, способствует усилению тяги воздушных масс, хорошо защищает кровельное покрытие от повреждения искрами.
Верхушка всей структуры флюгера выполнена в виде наклоненного плоского элемента, ее площадь больше сечения самого дымохода.
Пластина перекрывает дымоход, а боковые элементы конструкции образуют промежуток между ее краем снизу и воздуховодом.
Флюгер имеет вращающийся корпус, который установлен на стержне. Стержень крепится на специальной втулке. Втулка имеет соединение с основанием в форме цилиндра, который, в свою очередь, оснащен фланцем.
Принцип действия
Функционирование флюгера заключается во вращении его движущейся верхней части, которая вращается по осевой направляющей вдоль воздушного потока. За счет того, что воздушный поток обволакивает саму верхушку флюгера, происходит ее разворот.
Вследствие этого происходит разрежение воздушного потока между выходом дымохода и самим флюгером. Так происходит усиление тяги воздуха из дымоотвода.
Флюгер может быть представлен в различном исполнении: в виде орлиных голов или драконов, аиста или сокола. Многообразие форм таких элементов позволяет дополнить архитектурный ансамбль здания соответствующим решением по выбору доборного элемента.
Флюгер на дымоход своими руками — чертежи
Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.
Что такое флюгер на дымоход
Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.
Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.
Функции и задачи дефлектора и ветрозащиты дымохода
Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.
Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.
Изготовление флюгеров на дымоход
Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:
- кованый металл;
- оцинкованный металл;
- нержавейка;
- металлопрофиль;
- 4-5 миллиметровый листовой металл.
Разновидностей конструкций, как и функциональных особенностей у такого устройства множество
Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу
Принцип работы флюгера на трубе
Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.
Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.
Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.
Материал изготовления
При выборе дымника для частного жилища, нужно учитывать параметры дымоходной трубы, а также желаемый набор функций
А также важно учитывать условия использования, ведь для каждой среды выбирается соответствующий материал изготовления изделия
Наиболее популярными решениями являются медные дымники. Помимо большого срока службы, они выглядят весьма привлекательно, что делает их хорошим декоративным элементом
При этом, чтобы достичь максимальной функциональности, изделие из меди важно правильно установить, учитывая строгие правила и основные нюансы. Нельзя забывать о возможном вступлении меди в реакцию с другим металлом, что приводит к разрушительным последствиям
По мнению специалистов, монтаж медных дымников лучше осуществлять с помощью медных крепежных элементов. В таком случае сроки использования могут превысить термин в 50 лет. При этом, чем качественнее будет выполнена работа, тем дольше будет использоваться приспособление без особого обслуживания. Следует отметить, что через определенный промежуток времени все медные конструкции покрываются патиной, что делает их похожими на оригинальный антиквариат.
Данный дымник должен прослужить долго
Не менее популярными вариантами дымников являются стальные модели. В плане долговечности они почти в 5 раз хуже предыдущего типа. Что касается изделий из оцинкованной стали, то срок их службы может превысить термин в 30 лет.
Критерии выбора дымника
Если же хочется подобрать дымник самостоятельно, помимо просмотра фото, нужно ответить на несколько вопросов и узнать немного информации об этом изделии.
Чем топим?
Первое, от чего будет зависеть выбор — это энергоноситель, который будет использован в системе отопления. Это могут быть традиционные уголь и дрова или же совсем недавно появившиеся дровяные брикеты. А, может, это будет газ, или жидкие углеводороды?
Дело в том, что газовые дымоходы обычно делают круглой формы, используя оцинкованную сталь. И дымник в этом случае делают в виде грибка, как правило, без различных излишеств. Но владельцы таких газовых систем сталкиваются с определенными проблемами. Горячий выхлоп котла разогревает трубу, а если на улице температура ниже нуля, то на стенках трубы образуется конденсат, который, соприкасаясь с выхлопом, образует кислоту, за несколько сезонов разъедающую и трубу, и дымник. Поэтому в таком случае полезно обеспечить трубе хорошую теплоизоляцию, а дымник изготовить из нержавеющей стали и, таким образом, продлить срок его службы.
В случае с использованием твердого топлива, трубы каминов обычно изготавливают из кирпича и особых требований к дымнику по химической коррозии не возникает. Определяющим будет защита от атмосферных осадков и в этом отношении дымники из меди и нержавеющей стали значительно превосходят модели из других металлов. Срок службы таких дымников может достигать пятидесяти лет, хотя их стоимость будет на порядок выше.
Форма
Формы этих изделий бывают различными: от прямоугольных домиков и круглых зонтиков до причудливых фигур в восточном или западном стиле. Интересным примером может служить дымник на трубу, фото которого представлено ниже.
Выделяют следующие разновидности крыш дымников:
- сводчатая;
- шатровая;
- двускатная;
- вальмовая или четырехскатная;
- шпилеобразная;
- плоская.

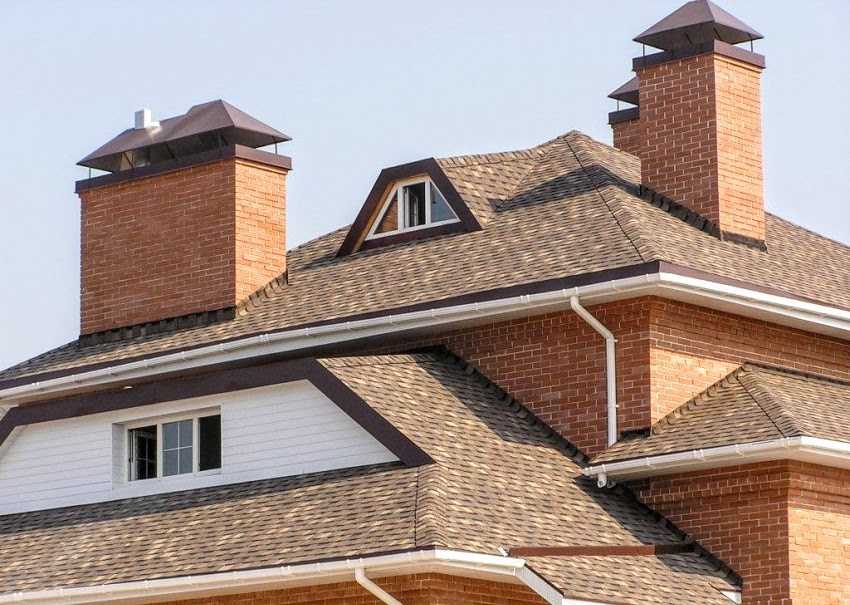

На фото представлены некоторые из названных вариантов.
Эстетика
В нынешнее время системы отопления и вентиляции превратились в сложнейшие конструкции, которые требуют не только высококачественного проектирования, но и обслуживания специалистами высокого уровня. Кроме этого, такого рода системы несут еще декоративную и эстетическую нагрузку. Например, камин, представленный на фото, идеально вписывается в интерьер, придавая ему изысканность и намек на роскошь.
Очень важно, чтобы внешний вид дымника не только обеспечивал бесперебойную работу систем отопления, но и радовал глаз совершенством своих форм. Для создания цельной и гармоничной архитектурной композиции, можно обратиться к специалистам, которые изготовят конструкцию, подходящую по стилю всему строению
Существуют также мастера, которые могут сделать дымник по оригинальному дизайну. Прекрасным примером тому, что даже самая обычная вещь может стать предметом искусства, служит дымник, изображенный на фото. Очевидно, что мастер потратил не один день на создание этого шедевра.
Финансы
Понятно, что дымник, особенно эксклюзивного дизайна, не может стоить дешево. Принцип, что жадный платит дважды, действует и в этой сфере. Поэтому, если есть возможность, лучше сразу покупать дымник из качественных материалов, чем каждый год тратиться на новый.
Кроме того, не нужно скупиться на профилактические меры, которые позволят в дальнейшем сэкономить на ремонтных работах.
Если учесть все приведенные моменты, можно выбрать качественный дымник самостоятельно или с минимальной помощью специалистов. Хорошая конструкция будет не только служить верой и правдой много лет, но и каждый день радовать глаз.
Какими бывают дымники в зависимости от формы
Разнообразие форм современных дымников очень велико. Здесь можно найти практически любые варианты. Рассмотрим самые популярные из них, которые имеют необычную геометрическую форму и способны украсить любую трубу:
- флюгарка стандартной формы: имеет вид домика с четырехскатной крышей;
- дымник в стиле модерн: устроен по типу стандартного, однако дополнительно имеет плоское навершие;
- дымник в европейском стиле: имеет необычный внешний вид благодаря полукруглому навершию;
- колпаки со щипцовой крышей, у которой четыре ската (очень функциональная конструкция, которая хорошо проветривается и при этом защищает трубу от снега);
Колпак со щипцовой крышей.
- флюгарка с флюгером;
- флюгарка, оснащенная отрывающейся крышкой.
Флюгарки с флюгером отличаются тем, что внутри конструкции расположена специальная заслонка, позволяющая продуктам сгорания спокойно выходить из трубы даже в самую ветреную погоду. А дополнительная открывающаяся крышка обеспечивает легкий доступ к дымоходным каналам, чтобы производить их очистку.
В зависимости от формы, крыши дымников разделяют на следующие категории:
- шатровые;
- двускатные;
- четырехскатные;
- полуцилиндрические (или сводчатые);
- плоские;
- шпилеобразные;
- четырехщипцовые.
Однако в большинстве случаев этот параметр не влияет на функциональность устройства и служит исключительно в эстетических целях, обеспечивая дымоходной трубе неповторимый внешний вид.
Дымник – важный элемент системы дымоудаления в доме.
Виды дымников в зависимости от формы
Во время выбора дымника можно найти самые разнообразные модели. Самыми популярными изделиями являются:
- флюгарки стандартной формы, которые представляют собой конструкцию с четырехскатным навесом;
- конструкции в стиле модерн, которые отличаются от классических только плоским навершием;
- колпаки с полукруглым навершием;
- модели с щипцовой крышей, имеющей четыре ската;
- флюгарки, которые имеют открывающуюся крышку.
Наиболее популярными являются флюгарки с флюгером. Внутри таких изделий располагается заслонка, которая позволяет продуктам горения даже в ветреную погоду свободно выходить из кирпичной трубы. При этом такие устройства легко очищаются от загрязнений, так как они имеют открывающуюся крышку.
В зависимости от формы описываемые конструкции разделяются на несколько видов:
- двускатные;
- шатровые;
- плоские;
- четырехскатные;
- шпилеобразные.
Но выбирая изделие, стоит учитывать, что форма в большинстве случаев никак не влияет на функции дымника.
Особенности монтажа дымника на трубу
При монтаже дымника очень важно обеспечить его надежное крепление, поскольку он должен выдерживать сильные порывы ветра. Если колпак сдует, то в лучшем случае он повредит кровлю, а в худшем – приведет к травмированию жильцов или прохожих, поскольку сама конструкция достаточно тяжелая
Для крепления можно использовать:
- Саморезы и дюбели – для трубы из облегченного кирпича.
- Анкеры – для колпака большой массы.
Дымник фиксируют к самому верхнему ряду кирпичей. На первом этапе необходимо подготовить отверстия под саморезы или анкеры. Их штробят непосредственно в цементных швах кладки. Лучше делать это по предварительно выполненной разметке. Когда отверстия будут готовы, можно крепить сам колпак. Перед помещением внутрь дюбели рекомендуют обмакнуть в цементный раствор – так они будут зафиксированы более надежно. После установки дюбелей остается только закрепить элемент саморезами.
Схема установки флюгера на трубу
