Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

1. Вагонка.

2. Блок-хаус.

3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

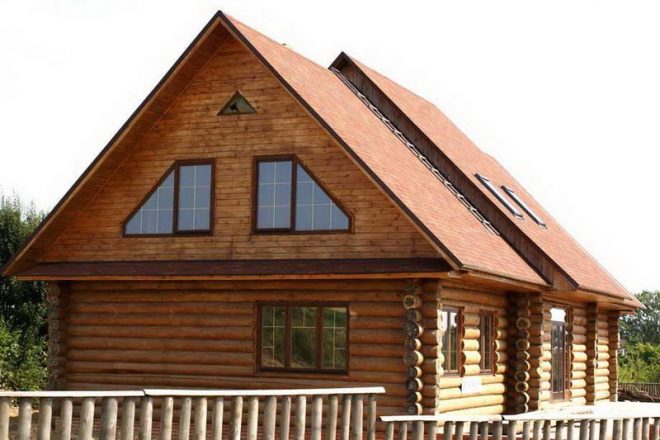

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

• с висячими стропилами;
• наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

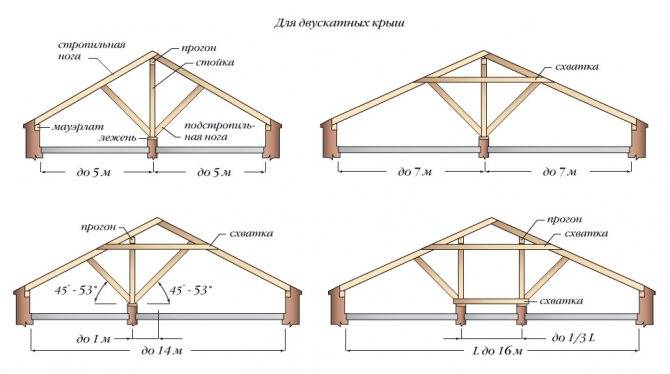

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Виды стропильных систем

Имеется пара способов, как сделать двухскатную крышу для частного дома. Их различия возможно растолковать применением различных видов стропильных системы, которых насчитывается всего два:

• Наслонные. Как направляться из заглавия, эта конструкция подразумевает установку дополнительной опорной балки, которая обязана размешаться в точности посередине между двумя несущими стенками. Получается, что стропила наслоняются на балку либо на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Данный метод приемлем для тяжелых перекрытий, кроме этого, в случае если дом имеет громадную площадь, а расстояние от стенки до стенки более десяти метров.
• Висячие. Они, в отличии от наслонных, опираются лишь на боковые перекрытия. Данный способ организации стропил формирует негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых довольно часто употребляются балки перекрытия. Затяжки смогут быть верхние либо нижние. Нужно лишь учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

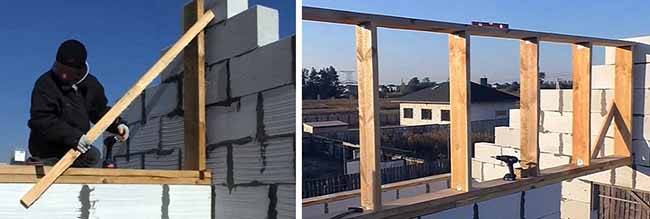

1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Конструкция двухскатной кровли проста и не отличается большим весом Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

• симметрично по центру;
• со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

• Анкера, которые незаменимы для монолитных материалов.
• Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
• Скобы.
• Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
• Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

• Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
• Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

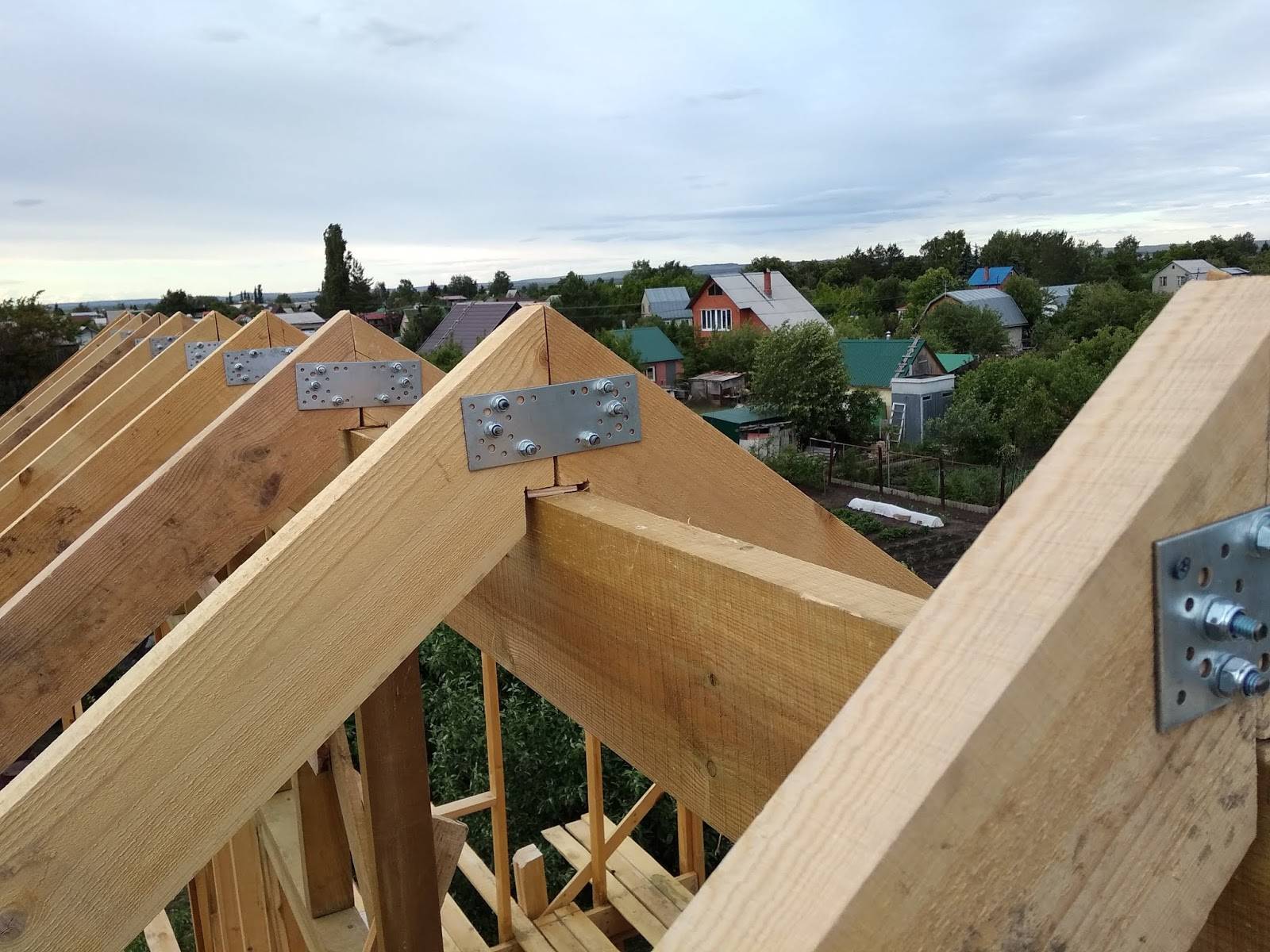

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

• мягкая кровля укладывается на сплошную обрешетку без зазоров;
• для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
• шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Возведение двускатной крыши поэтапно

Чтобы самостоятельно построить кровлю с нуля, нужно сначала подобрать лес подходящего сечения. В общем случае для строительства применяются пиломатериалы таких размеров:

• доски толщиной 4—6 см и шириной 200 мм без сучков – на стропильные ноги и прогоны;
• цельный квадратный брус 100—140 мм либо двойные доски такой же ширины – на мауэрлат;
• доска 15 х 2,5 см – на стойки, подкосы и ригели.

Для определения количества стройматериалов необходимо рассчитать угол уклона и длину скатов, о чем подробно рассказывается в отдельной инструкции. Зная эти параметры, вы также можете уточнить размеры брусьев и шаг их установки, пользуясь таблицей:

Монтаж мауэрлата

Способ крепления лежней на стены и перегородки зависит от материала, из которого они построены:

1. На несущих конструкциях из дерева обвязка мауэрлатом не производится. Балки крепятся непосредственно к стенам методом врубки, для чего в верхней части вырезаются специальные пазы.
2. К бетонным и кирпичным ограждениям брус крепится анкерными болтами либо шпильками, заблаговременно вмурованными в кладку. Снизу под обвязкой на битумную мастику приклеивается слой рубероида для гидроизоляции.
3. На стенах, сложенных из пеноблоков или газобетона, перед укладкой лежней делается армирующий железобетонный пояс, как изображено на фото. Дальнейшее крепление – как описано в п. 2.

Правильное крепление обвязочного бруса двускатной крыши подробно показана в тематическом видео:

Установка стропил и подкосов

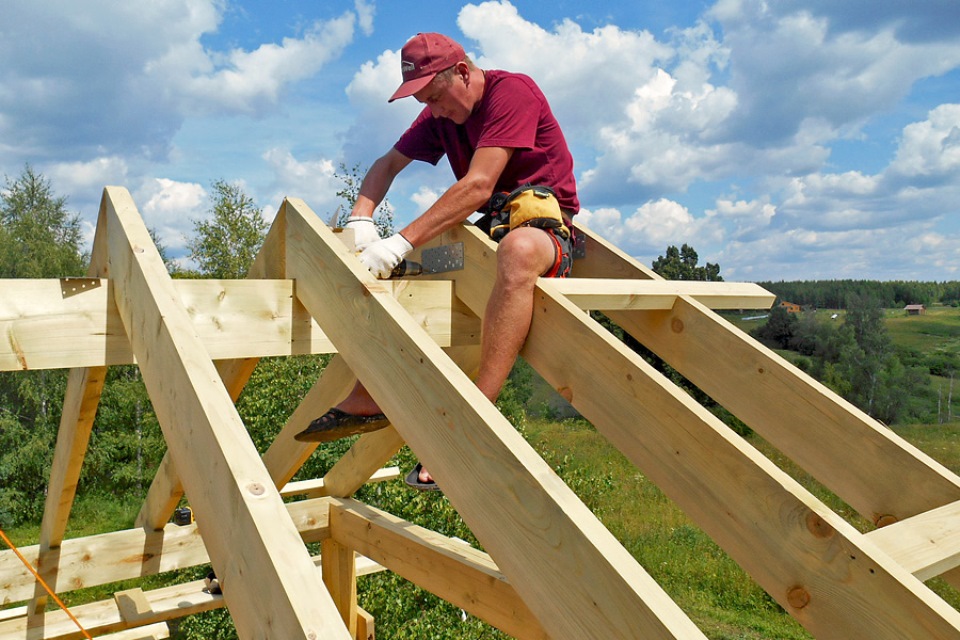

Ферму висячего типа вполне можно собрать на земле, а затем подать наверх для монтажа, о чем подробно рассказывается в соответствующей статье. Но без грузоподъемных приспособлений вдвоем с помощником выполнить такую операцию нелегко, поэтому лучше монтировать все элементы по месту.

Пошагово сборка стропильной системы наслонного типа выглядит следующим образом:

1. Выполните разметку точек крепления стропильных ног к мауэрлату и вырежьте в нем пазы по ширине досок. Если планируется крепление на стальных уголках, то надо выставить балку в проектное положение, наметить и сделать в ней вырез, чтобы получилась ровная площадка.
2. На центральной перегородке установите крайние стойки конькового прогона, зафиксировав их временными подкосами.
3. Соедините опоры коньковым брусом 200 х 50 мм, подперев стойками в местах крепления стропильных ног. Соединения выполняйте на саморезах через металлические уголки.

Когда коньковый прогон установлен, нужно примерить стропило с одной стороны и выпилить в нем посадочную площадку. Затем повторить операцию с противоположной стороны, приставить обе балки к коньку и подрезать, чтобы совместить в одну плоскость. После этого прикрепите обе ноги сверху и снизу уголками, а между собой свяжите пластинами.

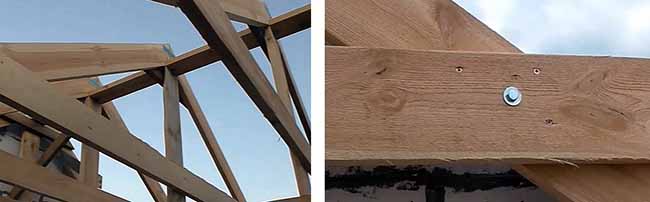

Таким образом каждая нога крепится сверху и снизу

Таким же образом смонтируйте остальные фермы, устанавливая их с расчетным шагом.

Для ужесточения конструкции к наслонным балкам крепятся горизонтальные затяжки. Первоначально они прикручиваются к фермам саморезами, а затем крепятся сквозными болтами.

В последнюю очередь формируется карнизный свес. Для этого концы стропил подпиливаются и обшиваются планками, как это сделано на фото.

Настилаем покрытие

Последний этап строительства крыши дома своими руками – укладка гидроизоляции, монтаж обрешетки и финишного настила. Технология, которую мы предложим в пошаговой инструкции, подходит к большинству кровельных материалов, отличается только расстояние между досками для различных покрытий. Пример: для металлочерепицы следует выдержать шаг 35 см, для шиферной кровли – 500—600 мм, а интервал под профлист выбирается в зависимости от его марки и толщины металла.

Укладка кровельного материала производится в таком порядке:

1. Укройте стропильную систему полотнами гидроизоляции – супердиффузионной мембраной, прибивая ее планками толщиной 4—5 см к балкам. Пленка раскладывается горизонтально снизу вверх с перехлестом 10—15 см и проклеиванием стыков скотчем.
2. Перпендикулярно планкам набейте доски контробрешетки, соблюдая требуемый шаг.
3. Уложите выбранное покрытие и прикрепите его к подготовленному основанию.
4. Установите коньковую планку, обрамление дымохода и другие нащельники.

Если двускатную крышу необходимо сделать теплой, то заложите между стропил минеральную вату и пароизоляцию, как показано на разрезе кровли. Больше подробностей по монтажу смотрите в последнем видеоролике:

https://youtube.com/watch?v=kmvFmteu70c

Двухскатная крыша своими руками

Выбор материала

1. Монтаж мауэрлата
2. Обустройство стропильной системы
3. Проведение изоляционных работ
4. Обрешетка
5. Отделка кровельным материалом

Двухскатные крыши пользуются сегодня особой популярностью, их мы видим на частных домах на порядок чаще, чем односкатные, ломанные или многоскатные аналоги. В чем же преимущества рассматриваемого решения? Основные достоинства заключаются в следующем:

• простота монтажа. Обустроить двухскатную крышу можно даже самостоятельно, не имея многолетнего опыта и специальных навыков, которые требуются в обязательном порядке при работе с более сложными конструкциями;
• эстетичный вид. По сравнению с односкатными вариантами, двухскатные выглядят лучше, могут декорироваться дополнительными фронтонами, обретая более стильный, завершенный вид;
• экономичность. За счет простоты конструкции количество отходов строительного материала будет минимальным;
• практичность. В отличие от односкатного варианта на двухскатную модель приходится меньшая ветровая и механическая нагрузка, потому как она равномерно распределяется между двумя скатами. Если сравнивать с ломанной и многоскатной крышей, с двухскатной снег будет сходить быстрее;
• долговечность. Ввиду простоты конструкции срок ее службы достигает максимальных отметок.

Когда сомнения исключены, остается разобраться в том, как сделать двухскатную крышу своими руками. Тут есть несколько важных моментов.

Монтаж двускатной крыши

Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

Крепление мауэрлата

Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.

Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.

К стене крепится несколькими способами или их комбинацией:

1. За 2-3 ряда до окончания стены делают закладку стальной проволоки, на которую впоследствии с помощью ломика затягивают несущий брус.
2. При монолитном строительстве замуровывают при отливке стены шпильки, в которые вкручиваются анкерные болты.
3. На этапе возведения стены делают деревянные закладки. К ним впоследствии с помощью кованых скоб крепят мауэрлат.
4. Используют предварительно замурованные штыри. В качестве крепежей применяют арматуру или шпильки.

Устройство висячих стропил

Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.

Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.

Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.

Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.

Варианты крепления висячих стропил к мауэрлату

Стропильные ноги крепятся к мауэрлату рядом способов:

1. Врубка стропил в несущий брус по заранее подготовленному шаблону.
2. Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
3. Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.

Независимо от способа, лучше придерживаться следующих рекомендаций:

• глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
• для надежного соединения в каждом узле лучше применять 2 способа крепежа;
• не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.

Устройство наслонных стропил

Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).

Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:

• безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
• распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.

Монтаж обрешетки

Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.

Для изготовления сплошной обрешетки используют:

• ДВП;
• ДСП;
• ОСП;
• фанеру повышенной влагостойкости.

Разреженную делают из доски или бруса, металла.

Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.
