Устройство дренажа участка

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

• Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
• Кольца для устройства смотровых и дренажных колодцев.
• Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
• Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Элементы ливнеотвода

Схема поверхностного дренажа для участка включает в себя:

• водоприемные лотки, закрытые сверху решетками. В зависимости от места расположения могут быть изготовлены из стали, чугуна, керамики, пластмассы, бетона, полимерцемента. Устанавливаются обычно вдоль дорожек, дорог, домов, отмостки, тротуаров и т.д.;
• фитинги и соединительные элементы;
• точечные водоприемники с подсоединенной трубой или лотком устанавливаются обычно в месте слива воды из водосточной системы здания. Сверху водоприемники закрывают решеткой;
• дождевая вода собирается в колодцы и отводится в места слива точно так же, как и вода из глубинного дренажа.

На больших заболоченных участках встречается осушение с помощью канав, заполненных щебнем, и отводящих воду в сторону естественного водосбора. На компактных дачных участках такая схема не применима – для нее необходимо очень много места.

Разобраться во всех конструктивных элементах поможет фото дренажных систем на участке.

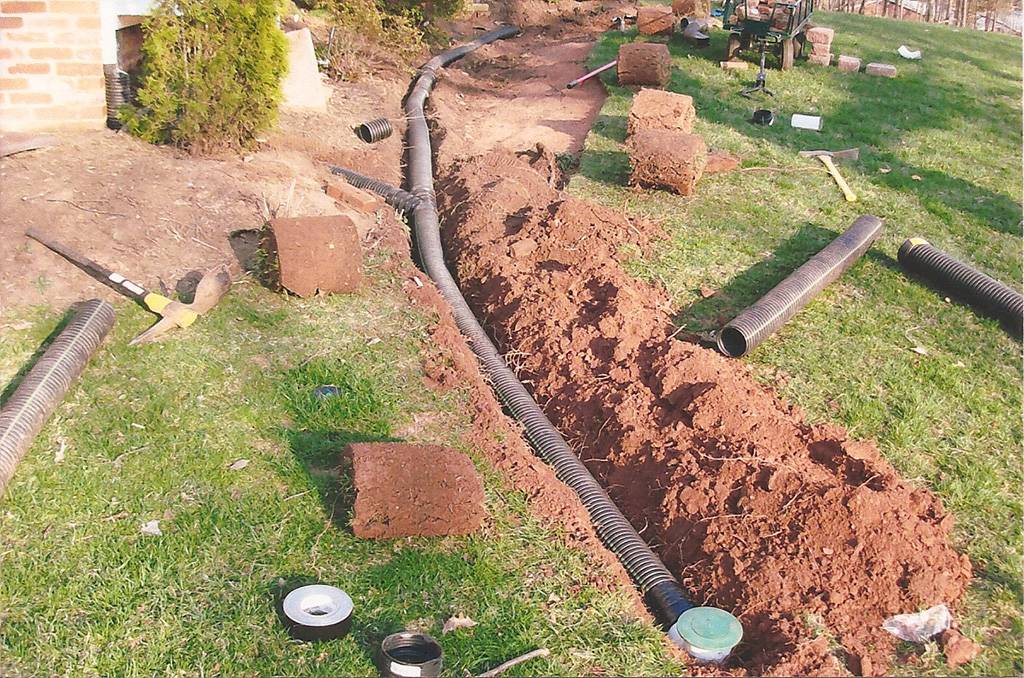

Пристенный дренаж

Располагают на расстоянии не менее полутора метров от фундамента и метра от отмостки, глубже фундамента, глубже уровня промерзания грунта. Канава копается на глубину, большую расчетной глубины на 30 см – для подсыпки.

Выполняют подсыпку – 100-150 мм песка, проливают водой, затем 150-200 мм щебня, укладывают геотекстиль, затем укладывают и соединяют трубы, заворачивают трубы в геотекстиль, засыпают щебнем, затем песком. Укладку труб выполняют от колодца.

Уклон выполняют от 2 до 10 мм на погонный метр (согласно СНИП 2.04.03). На каждом втором повороте труб или через 50 м устанавливают колодец.

Принцип работы дренажной системы

Действие дренажа полностью соответствует его основному назначению – отводу лишней влаги на безопасное расстояние. Ошибкой было бы считать, что одна труба, проложенная по периметру дома, может справиться с этой проблемой.

На самом деле это целый инженерно-строительный комплекс, который борется с переизбытком влаги, защищая фундаменты и подвалы, но не пересушивая окружающую территорию.

Пристенный тип дренажа целесообразен в условиях глинистого грунта и суглинков, когда талые, дождевые и грунтовые воды не могут самостоятельно покинуть зону, расположенную вокруг здания. Сложная конструкция из труб, колодцев и отводов удаляет избытки воды достаточно эффективно, несмотря на бюджетную стоимость.

Одна из популярных схем предполагает соединение двух систем – дренажной и ливневой – в зоне накопительного колодца, который обычно находится в самой нижней точке примыкающей к дому территории.

На практике нередко используют вариант, когда дренажный трубопровод врезают в смотровые колодцы ливневой канализации. Однако это возможно лишь при одном условии – если общий объем стоков не превышает нормы, рассчитанные под установленное оборудование.

Если зона слива расположена выше уровня воды в накопителе, приходится устанавливать насосное оборудование. Популярный вариант – погружной дренажный насос, подобранный по мощности.

Существует два варианта обустройства дренажа вокруг фундамента: традиционный и более надежный. Традиционный – это монтаж труб с гравийной засыпкой, фильтром и глиняным замком. Его работоспособность доказана десятилетиями.

Глиняный замок, являющийся одним из важных элементов системы, для увеличения водонепроницаемости утрамбовывают послойно. Он отсекает грунтовые воды от фундамента, создавая таким образом непреодолимый для воды барьер (+)

Более надежный современный дренаж отличается оформлением фундамента. По всей его ширине фиксируют геомембрану, характеристики которой не уступают глиняному замку.

Монтаж геомембраны более экономичен в плане устройства: не нужно выкапывать глубокий ров, подыскивать нужный сорт глины, транспортировать тяжелый груз на стройку, вывозить лишний грунт (+)

Процесс монтажа гораздо проще хотя бы потому, что не нужно делать расчетов и вычислять угол наклона глиняной «пробки». Сейчас практически все схемы пристенного дренажа включают применение геомембраны, потому что это надежно, практично, быстро и эффективно.

Как определить, надо ли провести, когда и как делается?

Далее рассказано, зачем нужна дренажная система на земельном участке, в каких случаях устанавливают такую систему при помощи насосов, что представляет собой процесс установки. Монтаж дренажа – не самая легкая задача. Она включает в себя проработку всех нюансов загородного участка: рельеф, имеющиеся и планируемые строения, состав грунта и другие не менее важные факторы. Установка дренажа необходима, если:

• Участок ровный, т.е. не имеет уклона для самопроизвольного движения воды.
• Грунтовые воды протекают недостаточно глубоко к поверхности земли.
• Участок расположен вблизи реки, болот, на склоне.

Также дренажная система устанавливается на участках, где почву подстилают глинистые грунты или грунты, которые плохо пропускают через себя воду или вовсе не дают ей проходить.

В таком случае дренаж устанавливается при помощи насосов. Конструкцию прокладывают равномерно с небольшим уклоном в сторону колодца. Так вся вода будет собираться в одном месте. Для качественной реализации проекта необходимы замеры и расчеты, такие как: глубина залегания труб варьируется от 0,5 м на глинистых почвах, до 1 м на песке, уклон 2-3 м.

• совокупность каналов и перфорированных труб на глубине 1,8-2 м;
• смотровые колодцы, которые имеют необходимость в регулярной прочистке струей воды под высоким давлением;
• установка приемных ящиков, которые также подлежат регулярной очистке от мелкого мусора.

Трубы для дренажной системы

Для дренажной системы существуют специальные перфорированные трубы, размеры отверстий в которых составляют от 1,5 мм до 5 мм. Отличаются они и по диаметру: для загородного участка наиболее популярным размером является ? 100 мм, но в каждом конкретном случае следует выбирать оптимальный вид.

Очень важным критерием при выборе труб является кольцевая жесткость, указанная в маркировке трубы.

Какой септик лучше выбрать для дачи? – здесь больше полезной информации.

Буквы SN и цифровое обозначение показывают, на какую максимальную глубину можно ее укладывать с учетом статичной нагрузки от веса грунта.

Кроме того, под участками, по которым планируется проезд какой-либо техники при небольшой глубине залегания системы, следует выбирать дренажные трубы для отвода грунтовых вод с большей кольцевой жесткостью.

В зависимости от материала, используемого для их производства, трубы бывают трех видов:

Вас заинтересует эта статья – Бурение скважин на воду. Обустройство скважины.

• ПВХ (из поливинилхлорида),
• ПНД (полиэтилена низкого давления),
• ПВД (полиэтилена высокого давления).

В продаже представлены трубы с фильтрующим материалом, чаще всего, геотекстилем. Но если он отсутствует, рекомендуется самостоятельно обернуть их для защиты от попадания в систему мельчайших частиц песка, мусора и т.д. Количество слоев и плотность геотекстиля следует определять исходя из интенсивности работы системы.

Плотное полотно слабо пропускает воду, но максимально защищает от попадания небольших фракций в водоток, а неплотный наоборот

Поэтому в этом случае важно найти «золотую середину».

Особенности дренажа на проблемных участках

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

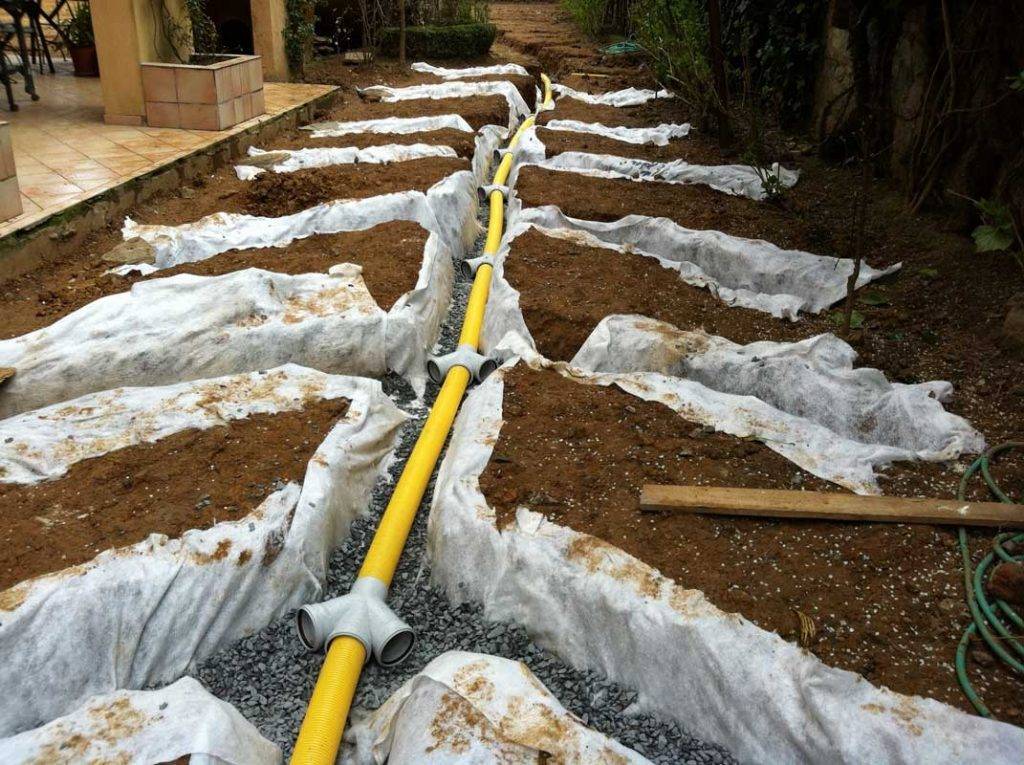

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

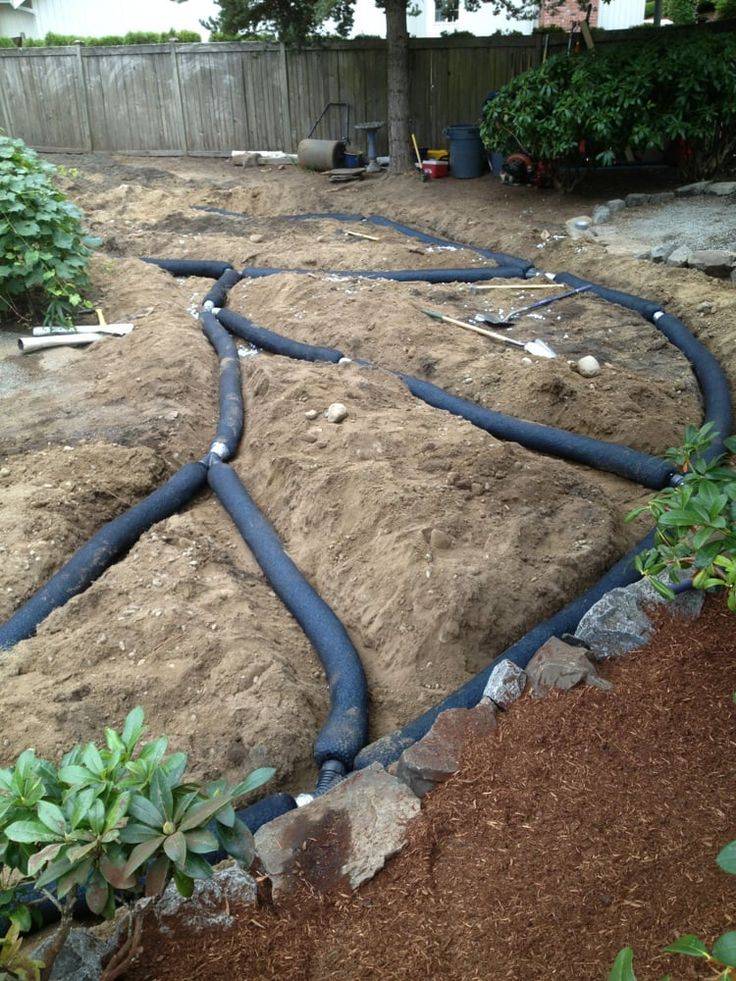

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

Глубинный дренаж

Для сохранения конструкций дома, сарая, гаража необходим глубинный дренаж. Он располагается на определенной глубине. Конструктивно этот вид дренажа всегда закрытый. Делится на два вида:

• пристенный, или кольцевой, предназначенный для отведения грунтовых вод от фундаментов и цоколей зданий. Глубина залегания – ниже подушки фундамента. Обычно дрены располагаются кольцом со всех сторон фундамента на уровне водоупорного слоя;
• дренаж участка с высоким уровнем грунтовых вод. Его выполняют, если участок заболоченный и необходимо осушить всю площадь. Дрены располагаются на меньшей глубине, чем при устройстве пристенного дренажа (обычно чуть ниже уровня промерзания).

Особенности монтажа дренажной системы

Можно выполнить несложный дренаж на дачном участке. Самый простой способ  – это устройство без желобов. При производстве применяются подручные средства.

Перед монтажом водоотводной конструкции необходимо подготовить основные материалы и детали

Поверхностный дренаж делается поэтапно:

• по контуру территории выкапываются траншеи, которые следует расположить с учетом угла уклона поверхности;
• части траншеи соединяются и выводятся в накопительный колодец;
• проводится проверка. В углубление заливается вода и проверяется ее движение;
• создается насыпь на дне траншеи.

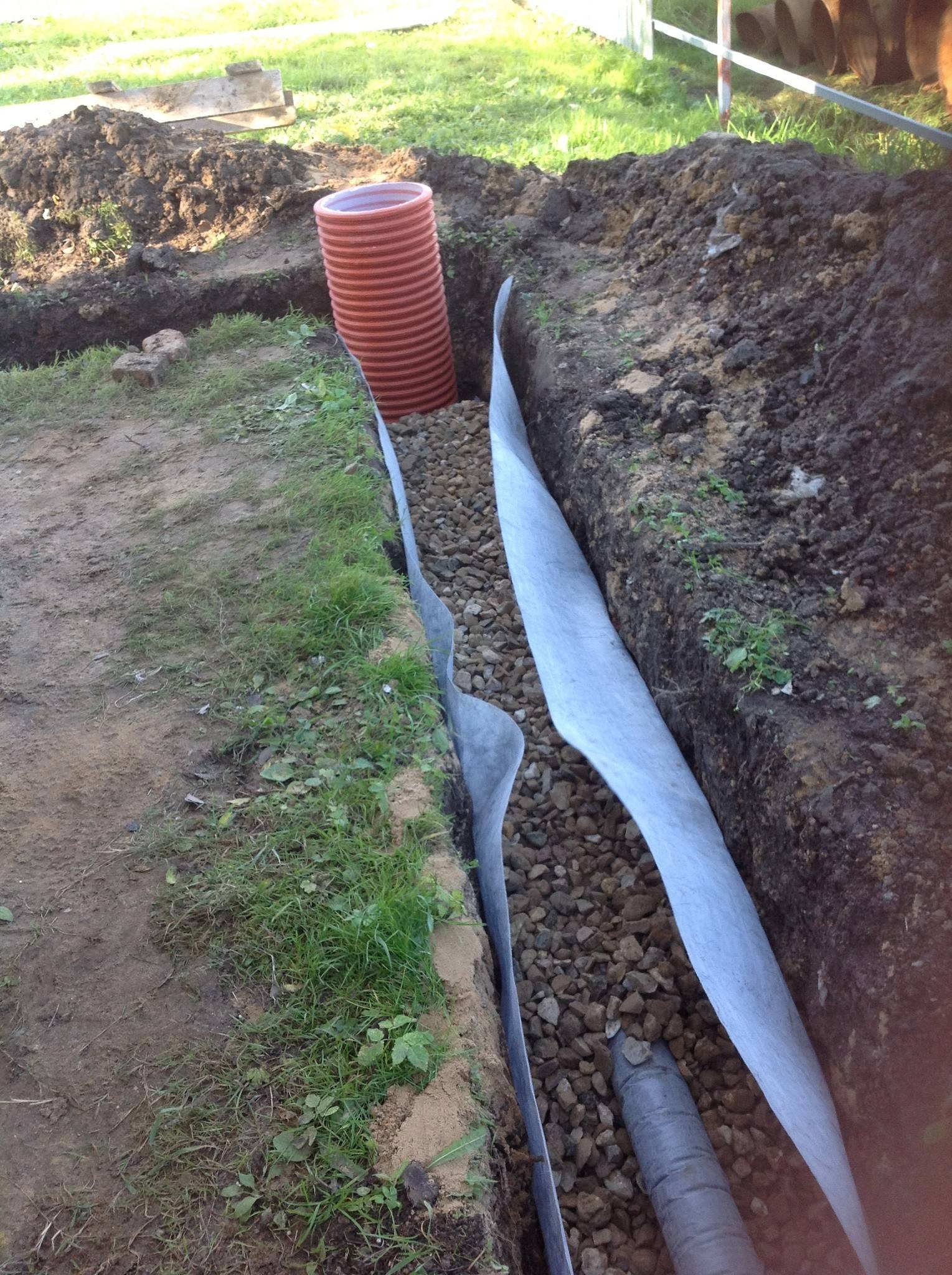

Соединение труб и монтаж колодца в конструкции закрытого типа

Как защитить фундамент?

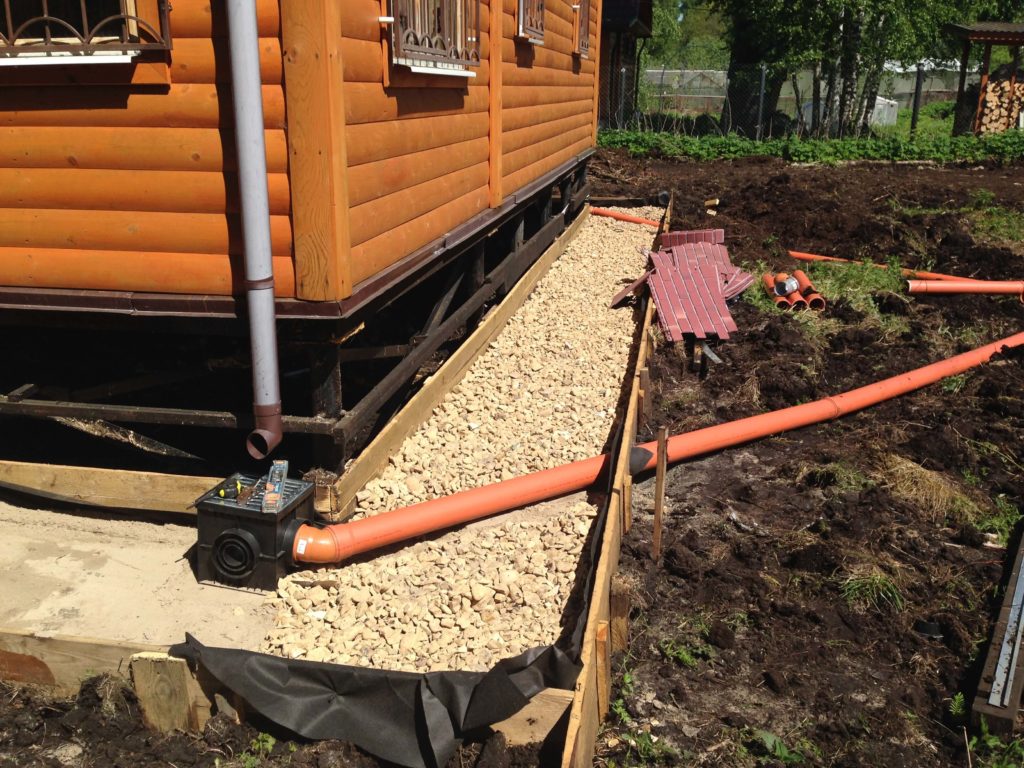

Чтобы защитить фундамент оборудуется линейная конструкция:

• под сливом для водосточных труб устанавливаются дождеприемники. При этом выкапываются ямы и устанавливаются решетки;
• воронка монтируется так, чтобы оставалось место для демонтажа решетки;
• водоприемник подсоединяется к желобу.

Особенности установки пристенной дренажной конструкции

По углам ливневой конструкции устанавливаются пескоуловители и специальные колодцы. Затем все элементы соединяются. Стыки рекомендуется замазать битумной мастикой.

Грамотное обустройство дренажной системы

Невысокой стоимостью и небольшим весом отличаются желоба, сделанные из пластика. Но подобные изделия могут деформироваться под воздействием бетонных элементов или грунта. Для укрепления материала нужно крепче монтировать решетки.  В зимний период механизмы отвода воды могут промерзать. Для лучшей работы конструкции весной следует установить пескоулавливатель. Это предохранит сооружение от сильного промерзания.

Правильный дренаж включает обустройство зоны вокруг построек, а также дорожки, площадки и садово-огородные участки

Применяя простые технологии, дренажные схемы можно применять по периметру пешеходных дорожек. Тропинки и обустроенные площадки также нуждаются в качественном отводе воды.

Зачем нужен дренаж на участке?

С помощью дренажной системы можно понизить уровень грунтовых вод, собрать, отвести их за пределы территории. Это нужно, чтобы:

• участок не затапливало каждый раз, когда уровень подземных вод поднимается (например, когда тает снег весной или идут дожди осенью);
• избежать заболачивания территории, если грунтовые воды подходят близко к поверхности;
• защитить фундаменты зданий, легких построек, основания ограждений, мощеных дорожек и площадок от постоянного контакта с влагой;
• корни деревьев, кустарников не оказывались в воде (она мешает доступу кислорода, из-за чего растения болеют, погибают).

Дренаж дополняют ливневой канализацией. Она отводит стоки так, что они не впитываются в грунт. На участке не скапливается верховодка — вода, которая задерживается в верхних слоях грунта, может вызывать его морозное пучение зимой или заболачивание территории с весны до осени. Даже когда идет сильный дождь или снег быстро тает, стоки уходят сразу, не образуют лужи, не застаиваются на территории.

Подбор материалов для создания дренажа

До недавнего времени подбор и замена комплектующих к дренажным системам производилась за рубежом и представляла собой определенные трудности в их приобретении. В настоящее время отечественный рынок представлен их широким разнообразием, при этом качество продукции не уступает зарубежным аналогам.

Лотки

Лотки водоотводные представлены различными материалами и водопропускной способностью. Они бывают:

• бетонными;
• полимербетонными;
• пластиковыми.

Решетки к ним также изготавливают из различных материалов:

• стальные;
• оцинкованные;
• чугунные;
• пластиковые.

Пропускная способность их также различна (от 1,5 до 25 тонн). Эти показатели формируют цену лотков.

Пескоуловители

Эти дренажные комплектующие используются в дренажах для улавливания сора. Устанавливают их на конце лотковой линии. Отличаются различной способностью к отводу воды, зависящей от размеров изделия и материалов изготовления. Способны выдержать нагрузку до 1,5 т.

Трубы

Они бывают изготовлены из разных материалов, имеют различные размеры. В их функцию входит отведение воды от фундамента домов, построек и участков с глинистыми и торфяными почвами. Трубы имеют круглую перфорацию, используются в дренажных системах.

Геотекстиль

Это синтетический текстильный материал, имеющее тканую и нетканую структуру. Он находит широкое применение в устройстве дренажных систем всех видов. Выполняет защитные и фильтрующие функции. Защищает дренажные системы от засорения и заиливания, разделяя фильтрующиеся слои.

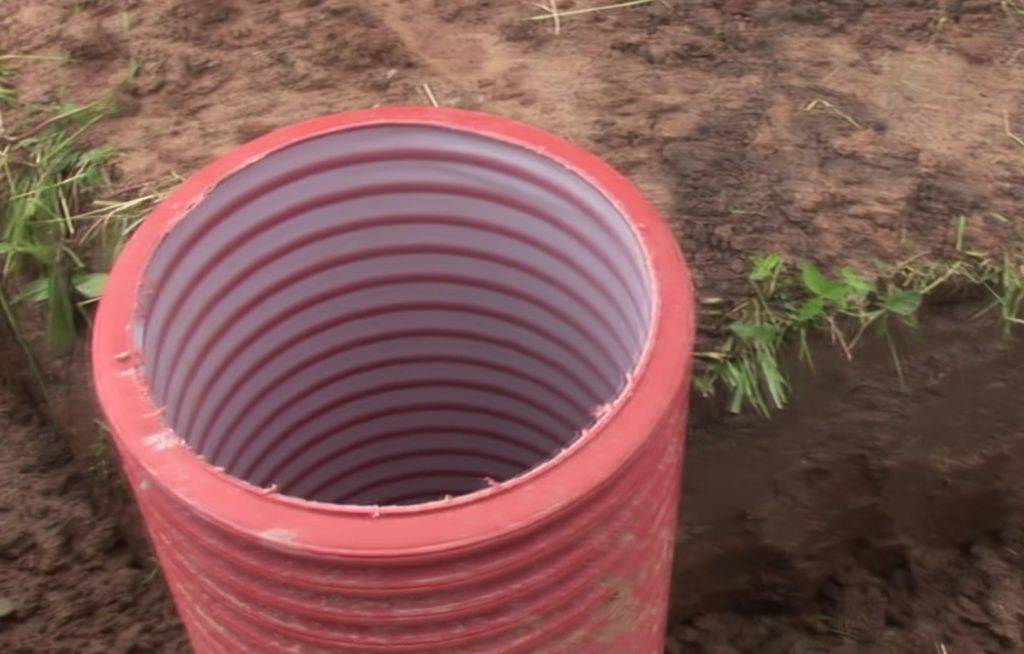

Колодцы

Они бывают трех видов (поворотными, водоприемными, поглотительными). В функции дренажных колодцев входит сбор в емкость, находящуюся под землей, избытков воды с заболоченных участков. Она стекает туда по трубам или закачивается насосами, уходит в грунт или используется в качестве резервуара для полива огорода.

Бюджетный способ дренажа на участке своими руками

Первоначально, что необходимо выполнит на переувлажненном участке – это дренажные работы.

Для этого вокруг дома прокапываются траншеи со смотровыми колодцами. Колодцы нужны для того, что, если дренаж засорится или заилится, то через 10-15 лет шлангом высокого давления, через этот колодец промыть этот участок. Для колодцев можно использовать емкости, имеющиеся в наличии. Водосточную воду нельзя спускать в дренажную систему.

Дренажные трубы перфорированы, тем самым забирают влагу из грунта и выводить ее с участка.

Экономия на трубах для отведения водосточных вод приводит к тому, что осенью водосточные воды, попадают в эти же трубы, переполняют их, насыщают излишней влагой и грунт насыщается дополнительной влагой. Обратный эффект. Зимой происходит промерзание почвы, начинает играть фундамент строений, трескается отмостка.

Отдельно о приемных ящиках для воды

Они служат для того, чтобы задерживать мелкий песок, листья, веточки, не давая возможности засорять водосточную систему. Верхняя крышка снимается и легко извлекается весь мусор.

О некоторых обязательных правилах поговорили. После того, как дно траншеи отсыпаны песком, выравнены уклоны, на дно укладываем геоткань. Края крепим к бортам траншеи. Следующий слой толщиной 5-10 см – щебень, разравниваем ровным слоем, одинаковой толщины. Теперь укладываем дренажную трубу и засыпаем слоем щебенки. Труба закрыта шебеночным каркасом. Края геотекстиля укладываем поверх щебенки и засыпаем грунтом.

Воду с дренажной системы можно вывести за пределы участка, если такая возможность есть. Если нет, в конце дренажной линии копается дренажный колодец, который откачивается по мере заполнения.

Когда участок приобретен с постройками и благоустройством, геолого-геодезическую экспертизу можно не заказывать. Чтобы улучшить состояние территории и безопасность для проживания, наличие и близость глубинных вод в грунте, хозяева установят состояние территории по следующим признакам:

• По информации о наличии лишней воды у бывших владельцев или соседей.
• По состоянию осмотра подвальных помещений.
• Если участок с уклонами, то во впадинах будет скапливаться вода.
• Наличие скважин или колодцев позволит пронаблюдать за подъемом уровне воды весной и спадом в засушливое лето.

На уровень залегания воды на территории указывают растения. В засушливые сезоны года здесь произрастает трава, свойственная для болотистой местности, значит, уровень подземных вод составляет от 2.5 до 3 метров. К таким растениям относят:

• наперстянку;
• болиголов;
• крапиву;
• конский щавель;
• осоку;
• камыш;
• рогоз.

Об опасном уровне грунтовой воды свидетельствует появление тумана по вечерам. На это указывает сочный яркий цвет растений в засушливые годы. Произрастание на территории участка полыни и солодки, уровень залегания воды считается безопасным.

Подготовительные работы

Создание инженерного сооружения требует серьезного подхода. Дренажная система предполагает сложное переплетение труб и траншей, распределенных по всему участку. Чтобы разместить все элементы правильно и связать в единую работающую сеть, начать надо с проработки подробного плана. Учтите все перепады высот, токи вод, обозначьте на проекте существующие или планируемые постройки, расположение грядок и т. п. Исходя из этого, расчертите места прокладки труб, траншей, колодцев.

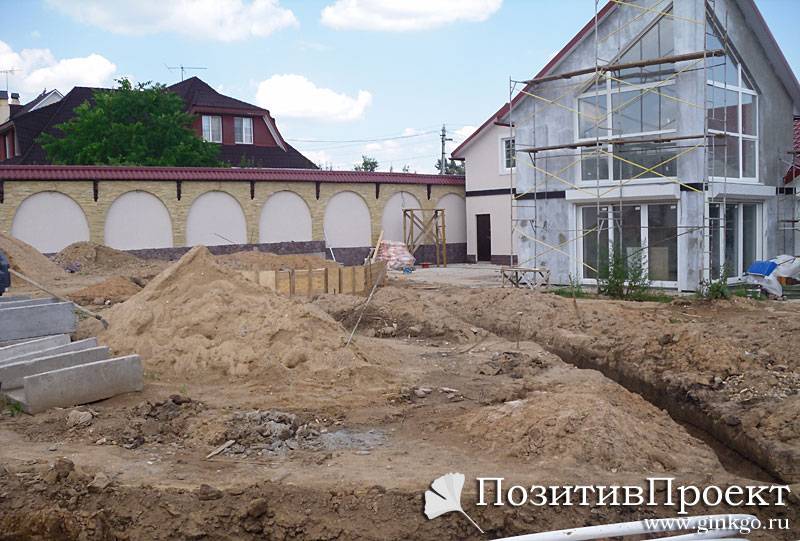

Устройство дренажа вокруг дома

Подробная схема не только облегчит проведение работ в реальности. Основываясь на ней, легко подсчитать, сколько и каких материалов потребуется. Не забудьте и про инструменты. Примерный список:

• перфорированные трубы (предпочтительный диаметр около 10 см) и соединительные элементы (фитинги, муфты);
• колодцы для дренажа;
• геоткань;
• песок и щебень;
• рейка, ножовка, уровень, инструмент для трамбовки, лопата;
• тачка.

Глубинный дренаж на глинистых почвах и на другой сложной местности

Если план проработан и материалы подготовлены, можно приступать к работам:

проведите траншею с 30-градусным уклоном. Глубина зависит от типа почв: песчаные требуют метра, глинистые и суглинистые 60 и 80 сантиметров, соответственно; засыпьте дно траншеи десятисантиметровым слоем песка; уложите геотекстиль

Обратите внимание – траншея должна быть выстелена вся, до самых краев; насыпьте 20 – 30 сантиметров щебня; аккуратно расположите трубы (перфорацией вниз!). Убедитесь, что все сделано правильно; засыпьте трубы щебнем и закутайте свободными краями геоткани. Конструкция должна напоминать всеми любимые роллы

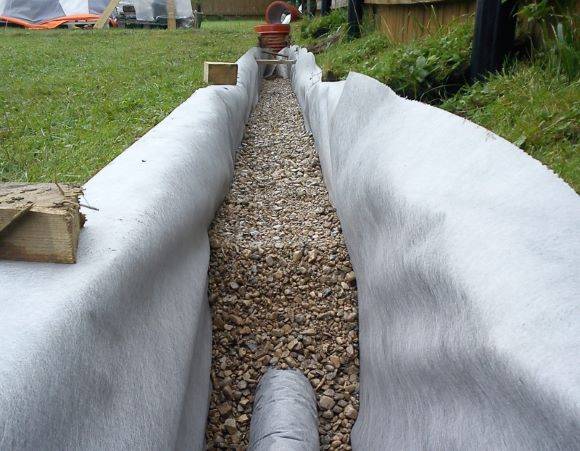

Геотекстиль и щебень нужны для защиты труб от заиливания, при этом материалы не мешает протеканию воды; в самой низкой точке участка установите колодец или готовый резервуар из пластика. Соедините с ним трубы. Из колодца вода будет отводиться в ближайший водоем, ливневую канализацию; засыпьте траншеи плодородной почвой, дождитесь усадки и заполните повторно. Разместите сверху дерн – система будет незаметной, при этом доступ к ней сохранится

Конструкция должна напоминать всеми любимые роллы. Геотекстиль и щебень нужны для защиты труб от заиливания, при этом материалы не мешает протеканию воды; в самой низкой точке участка установите колодец или готовый резервуар из пластика. Соедините с ним трубы. Из колодца вода будет отводиться в ближайший водоем, ливневую канализацию; засыпьте траншеи плодородной почвой, дождитесь усадки и заполните повторно. Разместите сверху дерн – система будет незаметной, при этом доступ к ней сохранится.

Глубинный дренаж на глинистых почвах

Решение задачи по устройству дренажной системы просто

Важно тщательное планирование и расчеты, тогда отличный результат не заставит себя ждать
