Размеры отверстий под резьбу: таблицы, инструменты, процесс нарезки

Как подбирать сверло?

Прежде чем приступить к работе по сборке мебели нужно подготовить все инструменты. Выбрать, каким сверлом сверлить под конфирмат, поможет информация о самом евровинте. Если есть готовое приспособление нужной марки, то проблем не будет.

Однако часто в практике домашних мастеров случается ситуация, когда работать приходится тем, что есть в наличие. Настоятельно не рекомендуется использовать сверла меньшего диаметра — для конфирматов 5х40, 5х50 это размер 3, 4 мм, а для изделий 7х40, 7х50, 7х60, 7х70 — 4, 5 мм.

В недостаточное по размерам отверстие в твердых породах дерева крепежный элемент не закручивается, заклинивает. Если же в работе детали мебели из ЛДСП или ЛМДФ, то они в лучшем случае вспучатся, а в худшем треснут.

Измеряется головка конфирмата, та часть, которая находится внутри изделия, но не имеет резьбы. Она может несколько отличаться у разных производителей. Диаметр составляет от 6, 3 мм до 7 мм. Какое сверло под конфирмат выбрать в этих случаях? Заводское устройство рассчитано под диаметр 7 мм.

Оно универсально, поскольку размер головки не играет никакой роли в обеспечении надежности соединения. Эта часть евровинта расположена в верхней, прижимной детали. Нагрузка ложится на шляпку конфирмата, которая центрует крепеж и стягивает элементы конструкции.

Небольшой люфт иногда даже удобен. При небольших ошибках соединение можно ослабить, скорректировать положение детали и снова затянуть винт. Даже отверстие на миллиметр больше 8 мм, не ухудшит надежность крепежа.

Технология нарезания резьбы в отверстиях гост резьба

Перед началом формирования резьбовых канавок с помощью инструмента сверлится отверстие. В зависимости от конструктивных особенностей оно может быть сквозным или глухим. Сверло сконструировано так, что винтовая поверхность выводит основную часть стружки. Но следует помнить, что внутри может оставаться определенная часть остатков от сверления. Поэтому, если позволяет масса и внешние параметры, производят вытряхивание на специальные уловители.

На громоздких изделиях подобные операции выполнить трудно, поэтому выдувают струей сжатого воздуха.

Внимание! Органы зрения и дыхания должны быть защищены от продуктов, которые могут оказаться внутри отверстий. Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

Самое простое – это воспользоваться формулой:

Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

D_отв = 0,8·М, мм,

здесь D_отв – диаметр отверстия, мм; М – размер метрической резьбы по номеру.

Для большинства металлов подобное определение будет достаточным. Возможно, потребует приложить несколько большее усилие при выполнении работы, но результат будет удовлетворительным.

Например, для М6 нетрудно подсчитать по приведенной формуле требуемое значение сверла по металлу. Оно получится равным D_отв = 6 · 0,8 =4,8 мм.

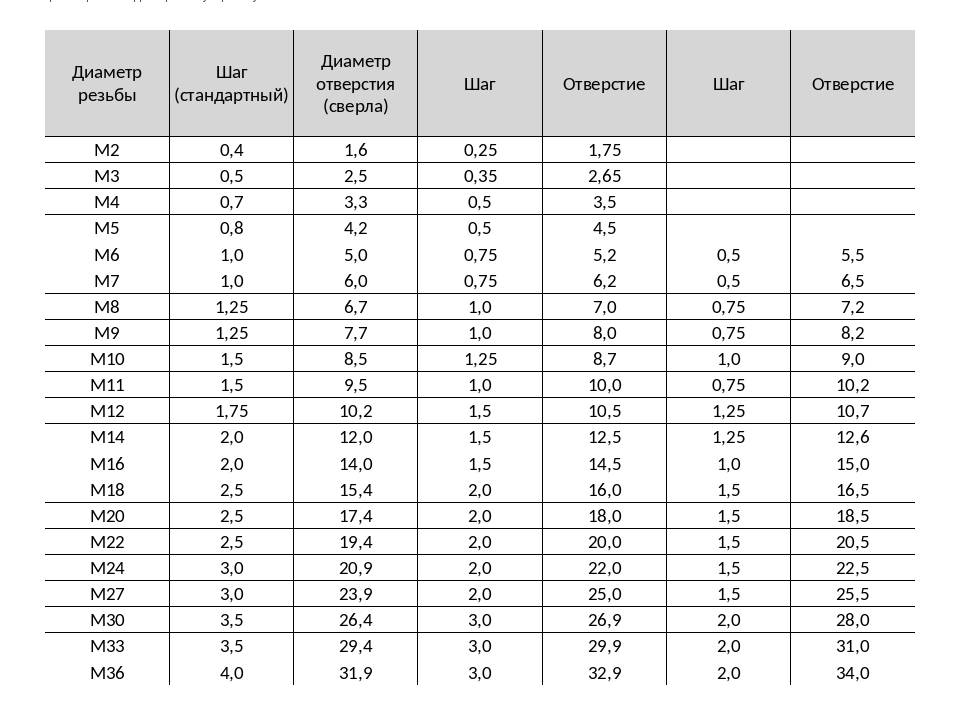

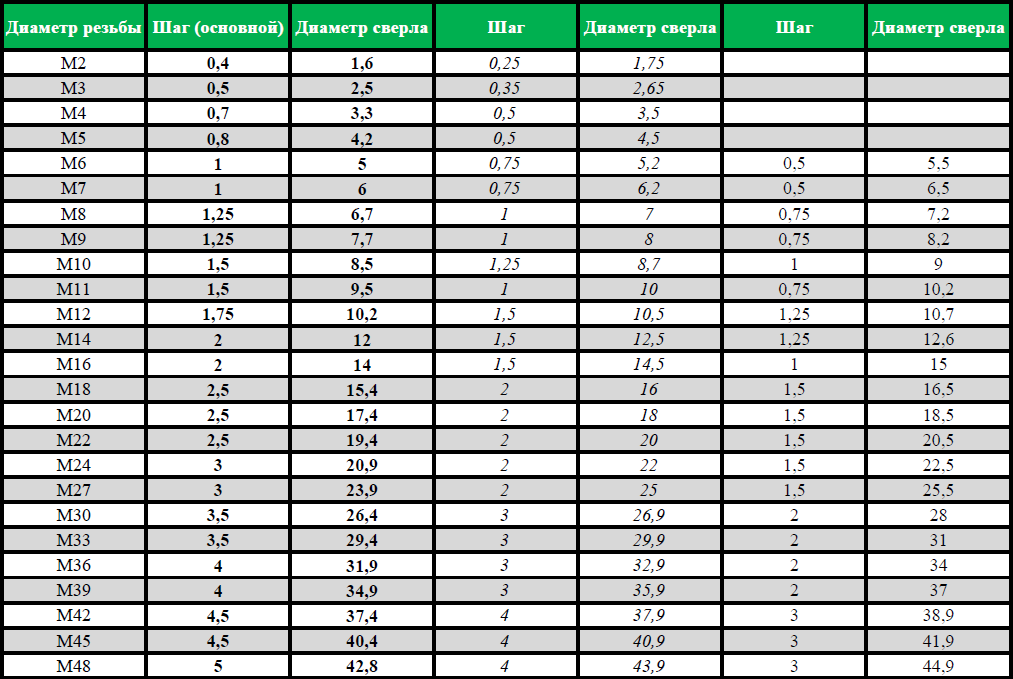

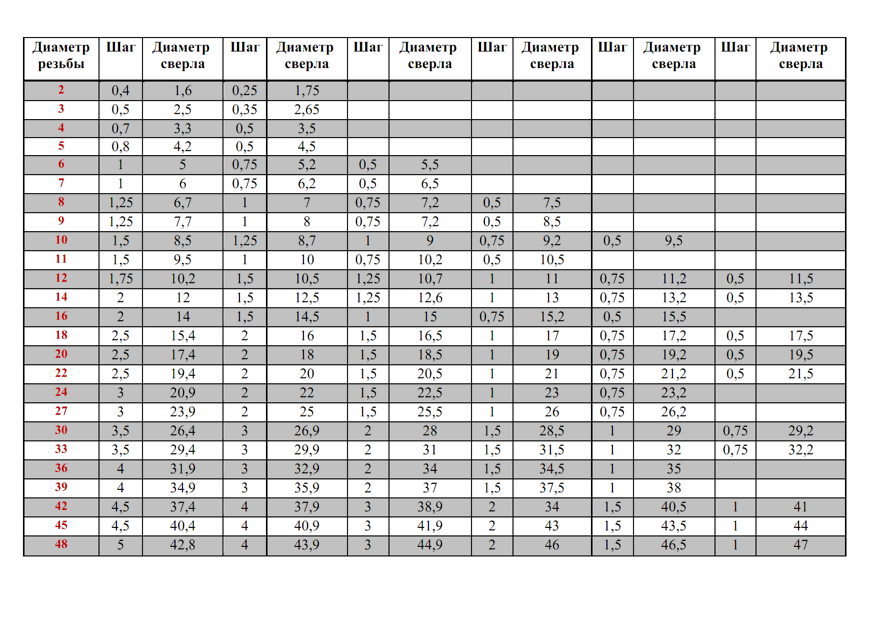

Для более точного определения используют специальные таблицы.

Таблица 1: Размеры отверстий для нарезания метрической резьбы гост резьба

Номи-нальный диаметр	Стандартный шаг	Мелкий шаг
Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр с учетом смятия, мм	Рекомен- дуемый диаметр сверла, мм	Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр с учетом смятия, мм	Рекомен- дуемый диаметр сверла, мм
М4	0,70	3,393	3,323	3,3	0,50	3,567	3,517	3,5
М5	0,80	4,307	4,227	4,2	0,50	4,567	4,517	4,5
М6	1,00	5,133	5,033	5,0	0,75	5,350	5,275	5,3
М7*	1,00	6,133	6,033	6,0	0,80	6,307	6,227	6,2
М8	1,25	6,917	6,792	6,8	1,00	7,133	7,033	7,0
М9*	1,25	7,917	7,792	7,8	1,00	8,133	8,033	8,0
М10	1,50	8,700	8,550	8,6	1,25	8,917	8,792	8,8
М11*	1,50	9,700	9,550	9,6	1,00	10,133	10,033	10,0
М12	1,75	10,484	10,309	10,3	1,50	10,700	10,550	10,6
М13*	1,75	11,484	11,309	11,3	1,50	11,700	11,550	11,6
М14	2,00	12,267	12,067	12,1	1,50	12,700	12,550	12,6
М15*	2,00	13,267	13,067	13,1	1,75	13,484	13,309	13,3
М16	2,50	13,834	13,584	13,6	1,50	14,700	14,550	14,6
М18	2,50	15,834	15,584	15,6	1,50	16,700	16,550	16,6
М20	2,50	17,834	17,584	17,6	1,50	18,700	18,550	18,6
М22	2,50	19,834	19,584	19,6	2,00	20,267	20,067	20,1
М24	3,00	21,400	21,100	21,1	2,00	22,267	22,067	22,1
М25*	3,00	22,400	22,100	22,1	2,00	23,267	23,067	23,1
М27	3,00	24,400	24,100	24,1	2,00	25,267	25,067	25,1
М30	3,50	26,967	26,617	26,6	2,50	27,834	27,584	27,6
М33	3,50	29,967	29,617	29,6	2,50	30,834	30,584	30,6
М36	4,00	32,534	32,134	32,1	3,00	33,400	33,100	33,1
М39	4,00	35,534	35,134	35,1	3,00	36,400	36,100	36,1
М40*	4,00	36,534	36,134	36,1	3,00	37,400	37,100	37,1
М42	4,50	38,100	37,650	37,7	3,50	38,967	38,617	38,6
М45	4,50	41,100	40,650	40,7	3,50	41,967	41,617	41,6
М48	5,00	43,667	43,167	43,2	4,00	44,534	44,134	44,1

* – специальные типы резьбы.

Таблица 2: Размеры отверстий для нарезания дюймовой резьбы гост резьба

Номи- нальный диаметр	Стандартный шаг	Мелкий шаг
Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр сучетом смятия, мм	Рекомен- дуемый диаметр сверла, мм	Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр сучетом смятия, мм	Рекомен- дуемый диаметр сверла, мм
1/16″	0,40	1,203	1,163	1,2	0,30	1,328	1,298	1,3
1/12″	0,50	1,636	1,586	1,6	0,45	1,727	1,682	1,7
1/8″	0,60	2,598	2,538	2,5	0,50	2,742	2,692	2,7
1/10″	0,65	1,915	1,850	1,9	0,55	2,063	2,008	2,0
1/6″	0,70	3,561	3,491	3,5	0,50	3,753	3,703	3,7
3/16″	1,00	3,801	3,701	3,7	0,80	4,069	3,989	4,0
1/4″	0,75	5,629	5,554	5,6	0,75	5,700	5,625	5,6
5/16″	0,95	7,024	6,929	6,9	0,80	7,244	7,164	7,2
3/8″	1,10	8,468	8,358	8,4	0,95	8,702	8,607	8,6
7/16″	1,30	9,863	9,733	9,7	1,10	10,159	10,049	10,0
1/2″	1,55	11,210	11,055	11,1	1,34	11,539	11,405	11,4
9/16	1,60	12,750	12,590	12,6	1,40	13,074	12,934	12,9
3/4″	1,65	17,464	17,299	17,3	1,50	17,750	17,600	17,6
1″	2,54	22,959	22,705	22,7	1,89	23,762	23,573	23,6
1 1/4″	3,25	28,627	28,302	28,3	2,80	29,324	29,044	29,0
1 1/2″	4,25	34,015	33,590	33,6	3,72	34,876	34,504	34,5
1 3/4″	5,20	39,452	38,932	38,9	4,35	40,680	40,245	40,2
2″	6,34	44,707	44,073	44,1	5,64	45,913	45,349	45,3

Особенности резьбовой нарезки

• станок сверловочного вида;
• парк токарный;
• разные приспособления для нарезки.

При этом нарезку можно выполнять как механическим способом, так вручную. Например, для внутреннего применения можно использовать специальные резьбовые метчики, а для наружной – плашки. Метчики, как и сверла, подбираются в зависимости от диаметра отверстия. Они подразделяются на следующие категории:

• дюймовые;
• метрические;
• трубные.

В основном комплекты ручных метчиков состоят их трех приспособлений, два из которых нужны для проведения предварительных работ, а последнее является доводочным инструментом, с помощью которого выполняется окончательная форма резьбы и подгон под те или иные размеры. Метчики имеют номера. Если в комплекте с плашкодержателем не три, а два приспособления, то первое является предварительным, а второе чистовым. Изготавливаются метчики на основе высоколегированной стали.

Наружная резьба получается посредством применения плашки. Инструменты эти могут быть круглой или призматической формы. Для круглых плашек используют вороток.

Способы получения внутренней резьбы

Для применения метчика его отверстие нужно обработать зенкером, пока не будет получена нужная степень чистоты. При выполнении нарезки металл понемногу выдавливается.

По размеру сверло должно быть несколько больше, чем внутренний резьбовой диаметр этого инструмента.

При нарезке твердость металла не слишком влияет на диаметр отверстия. Но если применяется материал невысокой резьбы, то диаметр отверстия может существенно поменяться. Так, если по величине отверстие и внутренний диаметр сверла точно соответствуют друг другу, то при нарезке материал выдавливается, а его излишки действуют на зубья метчика. При нагревании стружка прилипает, вследствие чего метчик может сломаться, а резьба будет иметь рваные нити.

При работе со сверлами и резьбовыми соединениями, нужно очень тщательно подбирать параметры, чтобы работа в итоге была выполнена качественно. В этом вам помогут специальные таблицы с указанием параметров под ту или иную резьбу и другие ценные советы.

Параметры отверстия

Различают следующие параметры резьбы:

• диаметры (внутренний, внешний и так далее);
• форму профиля, его высоту и угол;
• шаг и вхождение;
• прочие.

Условием соединения деталей между собой является полное совпадение показателей внешней и внутренней резьбы. В случае, если какая-то из них выполнена без соблюдения требований, то крепление будет ненадежным.

Внешняя резьба

Крепление может быть болтовым или шпилечным, которые кроме основных деталей включают в себя гайки и шайбы. В скрепляемых деталях перед соединением формируют отверстия, а затем проводят нарезание.

При сквозном выполнении диаметр отверстия должен быть на 5-10% больше размера болта или шпильки, тогда выполняется условие:

d_отв = (1,05..1,10)×d, (1),

где d – номинальный диаметр болта или шпильки, мм.

Для определения размера отверстия второй детали расчет ведут так: из значения номинального диаметра (d) вычитают величину шага (Р) – полученный результат является искомым значением:

d_отв = d — P, (2).

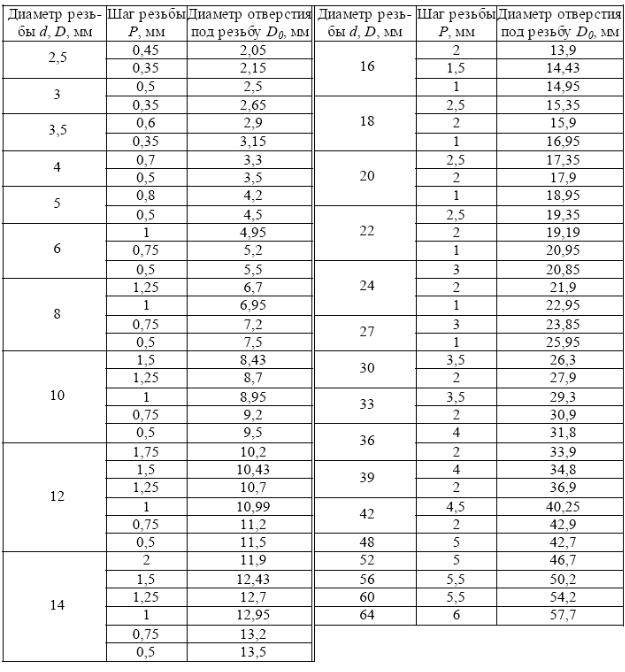

Результаты расчетов наглядно демонстрирует таблица диаметров отверстий под резьбу, составленная по данным ГОСТ 19257-73, для размеров 1-1,8 мм с малым и основным шагами.

Диаметр номинальный, мм	Шаг, мм	Размер отверстия, мм
1	0,2	0,8
1	0,25	0,75
1,1	0,2	0,9
1,1	0,25	0,85
1,2	0,2	1
1,2	0,25	0,95
1,4	0,2	1,2
1,4	0,3	1,1
1,6	0,2	1,4
1,6	0,35	1,25
1,8	0,2	1,6
1,8	0,35	1,45

Немаловажным параметром является глубина сверления, которая вычисляется из суммы таких показателей:

• глубины ввинчивания;
• запаса внешней резьбы ввинчиваемой детали;
• ее недореза;
• фаски.

При этом 3 последних параметра справочные, а первый вычисляется через коэффициенты учета материала изделия, которые равны для изделий из:

• стали, латуни, бронзы, титана – 1;
• чугунов серого и ковкого – 1,25;
• легких сплавов – 2.

Внутренняя резьба на муфте-бочонке

Таким образом, глубина ввинчивания составляет произведение коэффициента учета материала на номинальный диаметр, и выражается в миллиметрах.

Это интересно: Гибка проволоки: вручную и на проволокогибочных станках

Комбинированный инструмент

Кроме обычных метчиков и сверл на практике применяют особые комбинации. С их помощью досверливается отверстие до нужного размера. Этот же прибор нарезает резьбу. Для легких сплавов, а также низкоуглеродистой стали подобные устройства применяют не только мастера в собственных мастерских. Их используют на крупных предприятиях, где приходится изготавливать разные изделия серийно.

Комбинированный метчик-сверло

Подобный инструмент применяют, когда требуется незначительно увеличить диаметр в заготовках. Подобные операции часто приходится выполнять при работе с отливками. Там уже имеются отверстия, получаемые за счет стержневых смесей. Но они часто не обладают требуемой формой и размерами. Применив метчик-сверло, выполнят сразу две операции.

Широкое применение на производстве и в домашнем хозяйстве электрических шуруповертов привело к созданию специальных сверл-метчиков и для этого удобного инструмента. Можно приобрести целые наборы.

Сверло-метчик для шуруповерта

Производители пишут, что подобные изделия лучше применять для пластиков и алюминиевых сплавов. На самом деле при наличии смазки подобные инструменты неплохо справляются с конструкционными сталями с невысоким содержанием углерода.

На большинстве крупных предприятий процедура нарезания резьб максимально механизирована. Используют специальные машинные метчики. Их отличает длинный хвостовик, а также наличие не только гребенок врезания. Тут присутствует и калибрующая часть.

Видео: как подобрать сверло под нарезку резьбы метчиком?

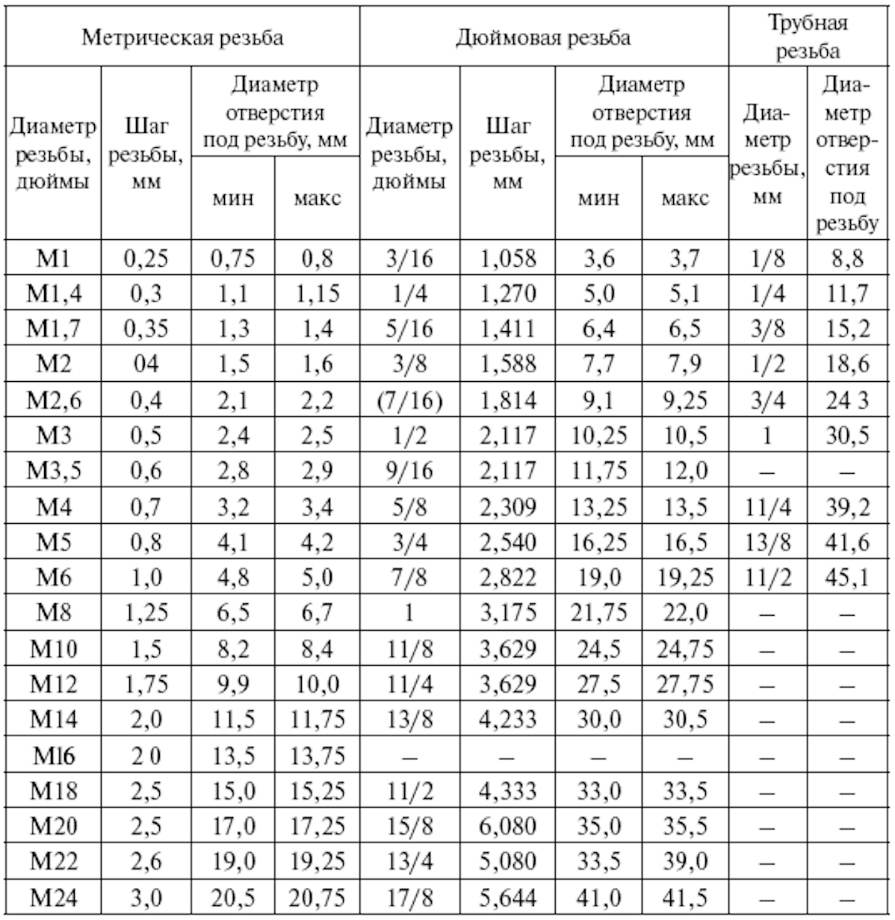

Размеры метрические и дюймовые

Эти знания понадобятся, если вам предстоит работать не только с отечественной маркировкой, но и с зарубежной.

Окружность спирали в дюймах	Сечение сверла в мм
1/8	8,9
1/4	11,9
3/8	15,8
1/2	19
2/4	24,3
1	30,5
1,25	39,2
1,75	41,6
1,5	45

Источники

• http://met-all.org/obrabotka/prochie/diametr-sverla-pod-rezbu-metricheskuyu-tablitsa-razmerov.html
• https://www.rocta.ru/info/sverla-pod-rezbu-tablicy-dlya-narezaniya-i-metchikov-razmery-i-diametry-po-gost/
• https://stroychik.ru/tools/narezka-rezby
• https://metmastanki.ru/diametr-sverla-pod-rezbu-tablica
• https://WikiMetall.ru/oborudovanie/diametr-sverla-pod-rezbu.html
• https://mekkain.ru/stati/diametr-otverstiya-pod-metricheskuyu-rezbu.html

Какое сверло лучше использовать

Современная промышленность предлагает потребителям широкий выбор приспособлений для обработки различных поверхностей. Встречаются следующие сверла по металлу:

1. Спиральные. Наиболее распространенный вид. Представляет собой инструмент цилиндрической формы, изготовленный из высококачественных материалов. Чаще всего используют быстрорежущую сталь. Максимальный диаметр буравчика может достигать 80 мм. Их используют на крупных металлообрабатывающих предприятиях.
2. Ступенчатые. Имеют форму расширяющегося бура. Их нельзя использовать в качестве подготовительного инструмента перед применением метчика. Основная область использования – обработка тонколистового металла.
3. Перовые. Универсальный инструмент. Особенность – наличие съемных режущих пластин. С их помощью можно получить отверстие идеальной формы. Перовые сверла – относительно недорогой инструмент. Их редко используют для сверления отверстий под нарезку. Основная сфера применения – исправление дефектов и перекосов.
4. Удлиненные. Такая конструкция позволяет выполнить глухие или сквозные отверстия на значительной глубине. Эксплуатация таких приспособлений предусматривает использование смазочно-охлаждающей жидкости, которую подают по специальным каналам. На промышленных предприятиях используют буравчики для обработки сверхтвердых материалов.
5. Центровочные. Относятся к токарным приспособлениям. Используются для сверления отверстий с целью дальнейшего закрепления заготовки в центрах.

Необходимо обращать внимание на класс точности. От этого параметра зависит чистота готового отверстия

Существует три класса точности:

Существует три класса точности:

1. «В». Самый низкий класс. Позволяет оформлять отверстия с точностью до 15 квалитета.
2. «В1». Инструмент повышенной чистоты. Показатель точности – до 14 квалитета.
3. «А». Приспособление повышенной точности. Позволяет выполнять отверстия в диапазоне 10–13 квалитета. Отличаются высокой стоимостью.

А вы пользуетесь формулой подбора или предпочитаете руководствоваться вспомогательными таблицами? Напишите о вашем методе в блоке комментариев.

Как выполнять нарезание резьбы?

Порядок выполнения работы по нарезке винтовых канавок в отверстии

Работу выполняют в определенной последовательности.

Начинается с разметки. С помощью керна отмечается центр будущего отверстия

Здесь важно произвести разметку с первого раза. Не допускается наносить несколько последовательных ударов

Достаточно даже несильного воздействия, которое даст углубление

Достаточно даже несильного воздействия, которое даст углубление

Сверло само определится по центру сверления

Достаточно даже несильного воздействия, которое даст углубление. Сверло само определится по центру сверления.

Сверлить нужно строго перпендикулярно к поверхности. Поэтому, если позволяют условия, нужно воспользоваться станком. Он обеспечит жесткое перемещение шпинделя со сверлом. Если приходится сверлить отверстие более 8 мм, то желательно выполнить эту процедуру в несколько этапов. Сначала сверлится отверстие малого диаметра. Потом рассверливается более крупным. Бывает, что приходится сверлить в три или даже в пять этапов, последовательно увеличивая диаметр отверстия. На последнем этапе применяют тот размер, который требуется по таблице

Внимание! Обязательно следует использовать смазку. Ее можно наносить кисточкой, подавать из пипетки или применять шприц, у которого удалена игла (впрочем, можно применять и с иглой)

При невозможности использовать сверлильный станок используют ручные электросверлильные машинки (дрель)

При невозможности использовать сверлильный станок используют ручные электросверлильные машинки (дрель)

При невозможности использовать сверлильный станок используют ручные электросверлильные машинки (дрель)

Здесь важно строго выдержать положение сверла относительно детали. Опытные мастера для начала работы используют специальные кондукторы, которые обеспечивают перпендикулярный вход сверла

Важно выполнить правильный первый проход

Важно выполнить правильный первый проход

В дальнейшем сверла большего диаметра сами идут в направлении минимальных усилий

Важно выполнить правильный первый проход. В дальнейшем сверла большего диаметра сами идут в направлении минимальных усилий. Для облегчения входа метчика в отверстие снимается фаска

Для облегчения входа метчика в отверстие снимается фаска

Небольшое углубление выполняет две функции: облегчается введение начала рабочей части инструмента; смазка в коническом углублении будет поступать еще в течение некоторого времени, облегчая процесс нарезания резьбы

Для облегчения входа метчика в отверстие снимается фаска. Небольшое углубление выполняет две функции: облегчается введение начала рабочей части инструмента; смазка в коническом углублении будет поступать еще в течение некоторого времени, облегчая процесс нарезания резьбы.

Первым используют черновой метчик. Его вставляют в вороток, затем рабочую часть помещают в отверстие. Приходится слегка придавливать инструмент, чтобы началось образование винтовой канавки. Слишком усердствовать нельзя, можно легко сломать метчик.

Проворачивают на один оборот, а потом нужно повернуть обратно на треть, чтобы сломать образовавшуюся стружку. Вращая в обратном направлении, можно почувствовать, когда произойдет излом.

Если приходится нарезать резьбу в глубоком отверстии (более 5 диаметров), то следует периодически выкручивать метчик полностью наружу. Вынув, очищают от прилипшей стружки. Используют металлические щетки

Внимание! Стряхивать пальцами, незащищенными перчатками, или сдувать нельзя. Надо помнить, что правила техники безопасности написаны кровью

Не следует повторять ошибок тех, на чьих примерах формировались эти правила

Не следует повторять ошибок тех, на чьих примерах формировались эти правила

Не следует повторять ошибок тех, на чьих примерах формировались эти правила.

После полного прохода первым метчиком используют второй. Здесь процесс нарезания идет значительно легче. Обязательно смазывается инструмент. Можно делать два полных оборота, а потом совершать половину оборота в обратную сторону. Правило глубоких отверстий действует и при использовании второго номера. Желательно периодически вынимать наружу и удалять стружку. Она гораздо мельче, чем можно наблюдать при черновом нарезании резьб, но заполняет пространство тоже довольно быстро.

Третий номер используется для чистового нарезания. Можно проворачивать инструмент на два-четыре оборота, а потом совершать обратное вращение на целый оборот назад. Получается довольно качественное резьбовое отверстие.

Характеристики резьбы

Резьба — это нарезанный в металле винтовой профиль в виде углубления или выступа, который образован соответственно на внутренней либо внешней поверхности детали. Чтобы образовать резьбу на внешней поверхности, используют специальный инструмент под названием плашка или лерка. Для получения внутренней резьбы используют метчики. В обоих случаях можно добиться нарезки резьбы с помощью токарного станка и специализированных резцов. Далее мы будем рассматривать вопросы нарезания внутренней резьбы в углублении металлической детали. Чтобы разобраться, какое отверстие сверлить под резьбу в каждом конкретном случае, следует знать разновидности резьб и их основные характеристики.

Если резьба образована на цилиндрической поверхности, то она называется цилиндрической. Если же поверхность отверстия имеет форму конуса, то полученная на ней резьба будет, соответственно, конического типа. Основные термины и понятия, касающиеся строения и характеристик резьб цилиндрического и конического типа, содержатся в стандарте ГОСТ 11708-82.

По виду профиля их разделяют на:

• треугольные;
• трапецеидальные;
• круглые;
• прямоугольные;
• специальные.

Круглые резьбы находят применение в пожарной арматуре и сантехнических деталях.

Трапецеидальные применяют в ходовых механизмах для передачи поступательного движения. Более всего распространены резьбы треугольные, о которых поговорим ниже.

Сверление под резьбу требует знания и иных ее характеристик. По движению вращения контура резьбы разделяют на правые и левые.

У правой резьбы проточка профиля образована вращением в правую сторону и продольным движением на удаление от точки захода. У левой резьбы вращение направлено в противоположную сторону. В технике более распространены правые резьбы и в их кодировке это подразумевается по умолчанию и не обозначается дополнительно. В маркировке левой резьбы появляются знаки LH. По количеству заходов резьба бывает однозаходной и многозаходной (обычно не более чем двух- и трехзаходные). Резьбы многозаходного типа позволяют работать в условиях больших нагрузок.

Шаг резьбы — это значение дистанции между вершинами ближайших двух вершин профиля. Шаг бывает крупный или основной и мелкий (он может быть не один). Длиной резьбы является полный размер области нарезания профиля на детали.

Для подбора сверла для резьбы также нужно знать, что по совокупности параметров резьбы классифицируют на несколько основных видов:

1. Метрическая. Самая часто применяемая резьба в машиностроительной промышленности и в бытовых предметах. Главные ее размеры закреплены в ГОСТ 24705-81. Обозначается буквой М с указанием номинального диаметра. Например, М6 определяет метрическую резьбу диаметром 6 миллиметров, правое вращение, крупный шаг.
2. Дюймовая резьба в ходу в странах, где принята дюймовая система измерения размеров. Обозначают размер в дюймах – ½”.
3. Трубная цилиндрическая резьба нашла применение в сантехнике для разъемного соединения узлов, деталей и арматуры. Ее размеры определяются по ГОСТ 6357-81. В обозначении стоит буква G и размер в дюймах – G ¾, G 1.
4. Дюймовая коническая резьба по ГОСТ 6111-52 используется в трубопроводах невысокого давления.
5. Коническая метрическая резьба применяется в соединениях трубопроводов и определяется по ГОСТ 25229-82.
6. Трапецеидальные резьбы используют в подвижных механизмах для передачи поступательного движения.
7. Круглая резьба определяется по ГОСТ 13536-68 и используется в сантехнической арматуре.

С этим читают

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп. 4.46/5 (89.23%) проало 13

Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.

Нарезание резьбы круглыми плашками (лерками).

Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).

Рис. 1. Плашка круглая разрезная (лерка).

Рис. 2. Леркодержатель:

1 — рамка; 2 — ручка; 3 — зажимной винт.

Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:

Таблица 1. Диаметр стержней для болтов под резьбу.

Метрическая резьба	Дюймовая резьба
Наружный диаметр в мм	Диаметр стержня в мм	Наружный диаметр в дюймах	Диаметр стержня в мм
5	4,89	1/4	6,19
6	5,86	5/6	7,7
8	7,83	3/8	9,3
10	9,8	7/16	10,8
12	11,7	1/2	12,4
14	13,7	5/8	15,6
16	15,7	3/4	18,7
20	19,6	7/8	21,8
22	21,6	1	25
24	23,6	1 1/4	31,3
27	26,6	1 1/2	37,6
30	29,5	1 3/4	43,8
36	35,4	2	50

Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.

Рис. 3. Плашки раздвижные и сухарь:

а — плашка; б — сухарь.

Клупп для нарезки резьбы.

Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.

Рис. 4. Клупп (косой)

1 — рамка; 2 — ручка; 3 — зажимной винт.

Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.

Технология нарезания резьбы плашкой.

Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки.

Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы.

Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.

Охлаждение и смазка при нарезании резьбы.

При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.

Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.

Винтовальные доски.

Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.

Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.

Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.

Нарезка резьбы на трубах и фитингах.

Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.

Клупп для нарезки резьбы на трубах.

На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки.

Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой.

Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.

Рис. 5. Клупп для нарезки труб.

Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.

Профиль и размеры конической дюймовой резьбы с углом профиля 60 градусов

Данная таблица показывает какие могут быть отклонения по уклону и по шагу профиля.

Видео: нарезание трубной конической резьбы.

Что касается дополнительных креплений, то зачастую используют шплинты в качестве соединительных деталей, поскольку трубопроводы могут подвергаться вибрации как постоянной, так и периодической.

Все дело в том, что данный тип соединения имеет свойство раскручиваться, то во избежание этого используются шплинты для таких соединений. Особенно это касается мест прокладывания трубопроводов под магистралями, где имеется постоянное движение автотранспорта, что создает вибрации.

Резьба представляет собой винтовую канавку определенного профиля, прорезанную на цилиндрической или конической поверхностях. На токарных станках ее выполняют посредством двух равномерных движений — вращения заготовки и поступательного перемещения режущего инструмента вдоль ее оси. Применяемые резьбы можно разделить на ряд групп: 1) по расположению — на наружные и внутренние; 2) по назначению — на крепежные и ходовые; 3) по форме исходной поверхности — на цилиндрические и конические; 4) по направлению — на правые и левые; 5) по форме профиля — на треугольные, прямоугольные, трапецеидальные, круглые; 6) по числу заходов — на одно и многозаходные. Крепежные резьбы чаще всего имеют треугольный профиль. Они используются для соединения различных деталей.- Ходовые резьбы служат для преобразования вращательного движения в поступательное. К ним относятся резьбы с трапецеидальным и реже прямоугольным профилем. Конические резьбы обеспечивают высокую герметичность соединения и поэтому применяются в местах, находящихся под повышенным давлением жидкостей и газов. У правых резьб винтовая канавка имеет направление по ходу часовой стрелки (если смотреть с торца детали), у левых — наоборот. Однозаходными называются резьбы, имеющие одну винтовую канавку. В многозаходных резьбах выполнено несколько параллельных винтовых канавок, равномерно расположенных по окружности. Число заходов резьбы можно определить по количеству начал винтовых канавок на торце детали.

Область применения и инструменты.

Круглые плашки применяются для нарезания наружных резьб треугольного профиля на деталях, к которым не предъявляют высоких требований соосности резьбы с другими поверхностями. Пределы выполняемых резьб ограничиваются механическими свойствами обрабатываемого металла. Так, например, на токарных станках» круглыми плашками нарезают резьбы на стальных деталях с шагом примерно до 2 мм. Для более мягких цветных металлов этот предел может быть увеличен. Резьбы с крупным шагом предварительно прорезают резцом, а затем калибруют плашками. Круглые плашки (рис. 118, а) по внешнему виду напоминают гайку, в которой для создания режущих кромок просверлены стружечные отверстия (от 3 до 8 в зависимости от размера). Рабочая часть плашки для цилиндрических резьб состоит из трех участков: двух крайних — режущих и среднего — калибрующего. Режущие части плашки конические с углом конуса 2ф = 50-60°. Калибрующая часть цилиндрическая, Она придает резьбе окончательные размеры и обеспечивает направление плашке в процессе резания. Геометрическая форма зуба плашки создается передним углом у который выполняют заточкой в пределах 15-20° (для плашек централизованного изготовления). При резании твердых металлов его рекомендуется уменьшать до 10-12°, а для мягких — увеличивать4 до 20-25°. Задний угол а выполняют затылованием только на режущих частях в пределах 6-8°. Для крепления в плашкодержателе или резьбонарезном патроне на наружной поверхности плашки предусмотрены конические углубления и угловой паз. Угловой паз плашки позволяет при необходимости Разрезать плашку шлифовальным кругом по перемычке (рис. 118, б) и регулировать ее диаметр в пределах 0,1- 0,3 мм. Круглые плашки общего назначения изготавливаются для следующих резьб: метрических с крупным шагом Ml — М68; метрических с мелкими шагами М1Х0,2 — М135Х6; дюймовых 1/4-2″; трубных 1/8-1l/2″. Плашки должны обеспечить нарезание резьб 2-го класса точности. Плашки для конических резьб более широкие и имеют только одну режущую часть со стороны большего диаметра. Особенность работы плашек состоит в том, что в процессе прорезания винтовой канавки участвует не только режущая, но и калибрующая часть.

Такие плашки изготавливаются для резьб от 1/16″ до 2″. Плашки выполняются из легированной стали 9ХС или быстрорежущих сталей Р9 и Р18. На плашках маркируются обозначение резьбы, класс точности (только 3-й), марка стали (9ХС не указывается), буква Л для левых резьб.
