Как узнать давление воды в квартире?

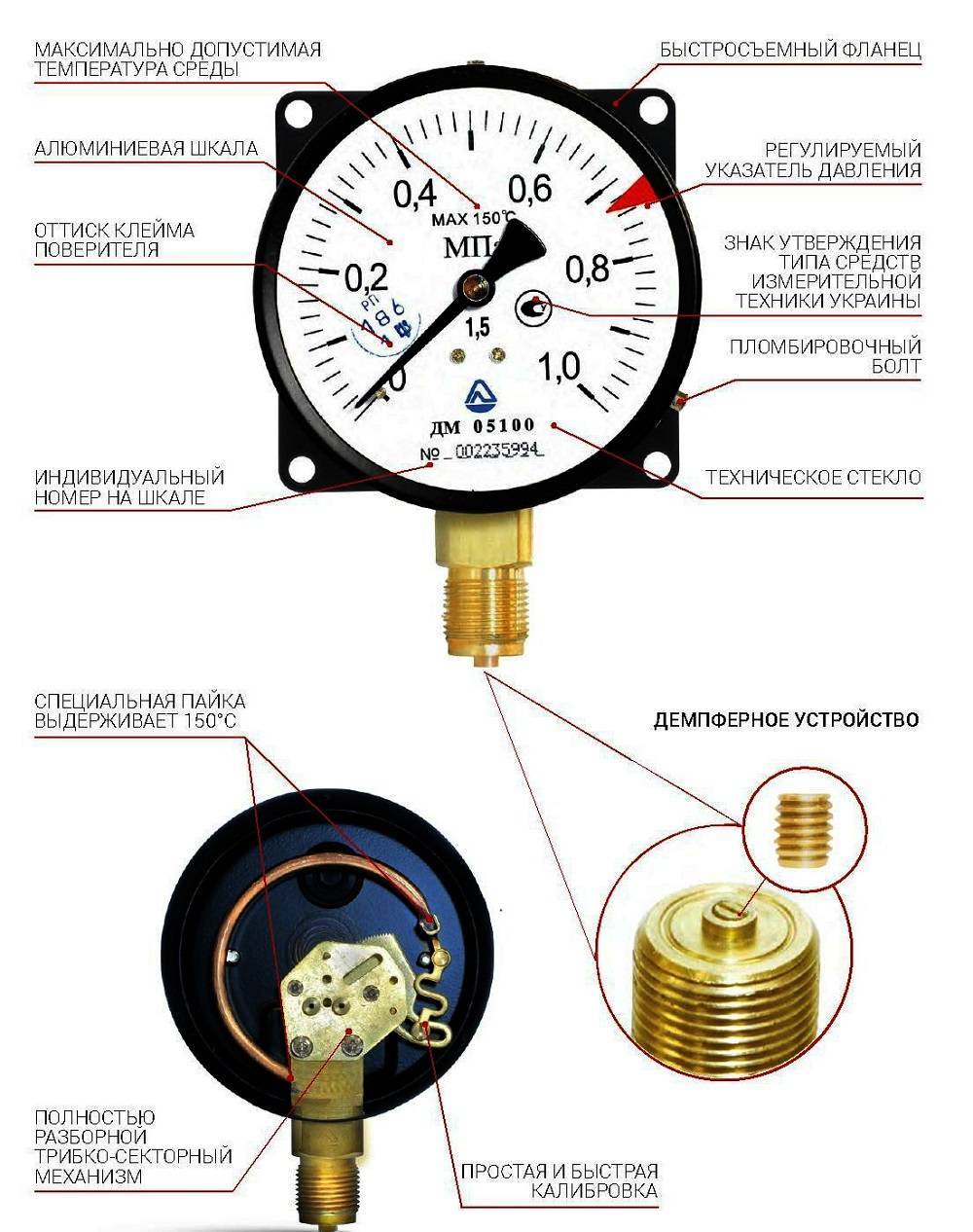

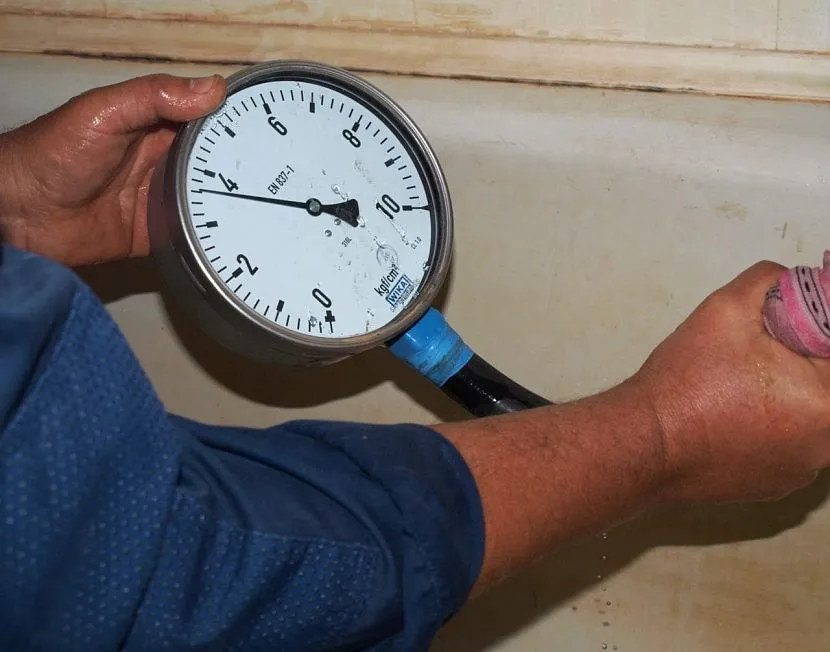

Для замера давления в системе водоснабжения используется бытовой манометр, который подключается к квартирному источнику воды.
Например, подключив манометр с помощью переходника к лейке душа и измерив давление, можно сравнить полученные результаты с нормами, прописанными в СНиПе.
Полученные данные могут свидетельствовать не только об уровне подачи воды из системы центрального водоснабжения, но и о неисправности санитарного оборудования, например, засорении смесителя.
При отсутствии манометра давление рассчитывается экспериментальным путем с помощью прозрачного шланга, либо путем расчета расхода воды в секунду.
Для нормального функционирования бытовых и сантехнических приборов достаточно давления, которое позволяет наполнить 3-литровую емкость в течение 7 секунд или менее.
Как определить, кто виноват в слабой подаче?
При слабом напоре воды нужно определить причины этого явления:
- Следует проверить смесители и фильтры для воды, засор или неисправность этих приборов могут приводить к значительному снижению напора воды в кранах. В таком случае необходимо заменить или отремонтировать данные устройства.
- Возможно засорились или «заросли» известковым налетом водопроводные трубы в квартире. В таком случае используется примитивный, но зачастую действенный метод в виде простукивания труб молотком либо чистка специальным тросом. При необходимости следует заменить трубы в квартире на пластиковые.
- При использовании нагревающей газовой колонки и плохом напоре только горячей воды виноват, вероятно, фильтр устройства, который следует заменить.
Если вышеназванные пункты не являются источником слабого напора воды, то причиной недостаточного давления в водопроводе являются:
- неправильное соединение труб водопровода;
- ограничения или неисправность в стояках или водозаборной и регулирующей аппаратуры в подвале дома на вводе с магистрального водопровода;
- низкое давление воды на насосной станции.
В таком случае собственник не может решить данную проблему и должен обратиться в соответствующие инстанции.
Для уточнения «диагноза» можно пообщаться с соседями и узнать уровень давления в их трубах.
Особенности водоснабжения многоквартирного дома
Схемы централизованного обеспечения водой в городских условиях состоят из нескольких технологических циклов:
- Водозабор. Для питьевой воды он может быть устроен из достаточно полноводной реки или системы артезианских скважин.
- Станция водоподготовки, где производится фильтрация и осаждение твердых фракций, а также обеззараживание воды от бактериальных составляющих и химически вредных веществ. На выходе жидкость обязательно проходит контроль качества в специальной лаборатории.
- Подготовленная к использованию вода накапливается и сохраняется в специальных обширных резервуарах.
- Из накопителей подготовлена вода забирается водопроводной насосной станцией и распределяется далее.
- Водопроводная сеть подключается к домовым распределительным сетям и по стоякам подается в квартирные разводки.
Внутриквартирные водопроводные сети могут иметь различные конфигурации. Давайте рассмотрим их для четкого понимания вопроса.
Тройниковая разводка в квартире
Такой способ формирования водопровода в квартирах применяется еще и по сегодняшний день.
Он включает в себя следующие основные элементы:
- Распределительная труба, подключаемая к стояку. При этом обязательным элементом конструкции является шаровый кран на входе.
Применение фильтра грубой очистки обязательно. Он осаждает на своей сетке загрязнения, присутствующие в воде. Без него трубы быстро засоряются, и препятствую протоку, часто становясь причиной падения давления.
- По ходу монтажа водопровода в распределительную трубу врезаются тройники, от которых производится подключение различных сантехнических приборов и бытовой техники.
- Для подключения ванны, душевой и других точек водоразбора применяются гибкие подводки.
- При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод дополнительный фильтр тонкой очистки воды.
Преимуществом такой схемы компоновки водопроводной системы является минимальная потребность в трубах и фитингах.
Но и недостатки весьма значительны:
- при ремонте и обслуживании разводки приходится отключать воду центральным краном, вследствие чего пользование остальными точками водозабора невозможно;
- при открытии нескольких кранов одновременно резко падает давление в водопроводной сети, что затрудняет пользование водой.
Коллекторная разводка в квартире
Несколько иначе выглядит схема разводки с использованием коллектора. При этом к стояку подключается такая же питающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.
Он представляет собой корпус, от которого устанавливаются краны ответвлений к различным точкам потребления, включая сантехническое оборудование и бытовую технику.
При таком построении разводки водоснабжения напор в различных ветвях сети будет одинаковым.
Кроме того, на гребенке имеется возможность перекрыть отдельные ответвления для ремонта или обслуживания. При этом остальные работают в штатном режиме.
Разводка труб по коллекторной схеме позволяет отрегулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. При этом целесообразно использовать реле давления. При повышенных требованиях того или иного прибора к качеству воды можно установить дополнительные фильтры перед нужным устройством.
К недостаткам коллекторной схемы можно отнести потребность в относительно большем количестве труб. Но это компенсируется надежностью и удобством применение трубопровода.
Смешанные схемы
Их применяют при необходимости устройства сложно разветвленного трубопровода большой протяженности. Чтобы не тянуть трубы на значительное расстояние.
Для этого устанавливается вторая питающая труба через тройник на входе и к ней подключается еще одна гребенка для организации разводки.
Такие сложные системы могут применяться в больших загородных домах и коттеджах.
Логика выбора оптимального давления в системе водоснабжения дома
Сразу заметим, что давление воды должно быть минимально возможным, позволяющим нормально функционировать сантехническим приборам (смесителям, душу) и бытовой технике (стиральным и посудомоечным машинам, котлам системы отопления). Например, для сантехники, посудомоечных и стиральных машин минимально допустимое избыточное давление составляет 0,5 атм., то есть в системе должно быть минимум 1,5 атм. Если у Вас имеется автономное отопление, то давление необходимо повысить до 2 атм. А если гидромассажный прибор (без своего насоса), то и до 4 атм. Для нормального полива достаточно 3 атм. Затем следует добавить еще 0,5 атм., чтобы сантехнические приборы и бытовая техника не работала на минимальном давлении.
Обязательно следует учесть расположение точек потребления воды. Перепад по высоте в 10 м между мембранным гидроаккумулятором (область максимального давления в системе) и точкой потребления воды добавляет в систему одну атмосферу. Другими словами, если у вас имеется двухэтажный частный дом, в котором гидроаккумулятор расположен в кессоне на отметке минус 2 м, а душ в ванной комнате на втором этаже (наивысшая точка потребления воды) на отметке + 6 м, то давление в системе водоснабжения вашего дома должно быть 1,5+0,5 + 0,8 = 2,8 атм. Это и есть оптимальное давление воды в вашем доме.
Повышать давление сверх необходимого не стоит. Во-первых, для его поддержания потребуется больше энергии. А во-вторых, будет быстрее изнашиваться элементы гидросистемы.
Настройка верхнего и нижнего значения давления в мембранном гидроаккумуляторе
Определив необходимое давление в гидросистеме, необходимо настроить реле давления гидроаккумулятора. Существует два значения давления – давление включения скважинного насоса и давление его выключения.
Давления включения равняется оптимальному давлению в системе плюс 10%. То есть в нашем примере это 2,8 + 0,1х2,8 ≈ 3 атм. Десять процентов дается для того, чтобы давление в системе гарантированно не упало ниже допустимого.
Давления выключения равняется давлению включения плюс 1 – 1,2 атм. Конечно, чем больше разность этих давлений, тем реже будет включаться скважинный насос (а, следовательно) больший будет его ресурс работы. Но с другой стороны большая разность приводит к некомфортному изменению напора воды и увеличению вероятности возникновения гидроударов.
Причины падения давления воды в системе водоснабжения
Давление в системе создает скважинный насос. Поэтому неполадки с ним автоматически могут привести к уменьшению давления. Это могут быть:
- Падение напряжения в сети – необходимо установить стабилизатор напряжения.
- Неправильное подсоединения фаз к трехфазному электродвигателю насоса, что вызовет вращение его ротора в обратном направлении – перекоммутировать подсоединение.
- Износ рабочего органа насоса – колеса или винта – заменить рабочий орган или весь насос.
- Попадание в насос песка или грязи – прочистить насос и скважину.
Кроме того, падение давления в системе водоснабжения частного дома может быть связано с неполадками в самой системе:
- Засорением труб, фильтра и других гидравлических элементов – промыть или поменять их.
- Нарушение герметичности системы – обнаружить утечку и устранить ее.
- Падение давление воздуха в мембранном гидроаккумуляторе из-за неисправности воздушного ниппеля или нарушение герметичности мембраны – устранить неисправность.
Куда обращаться с проблемой неправильного давления?
Если выяснено, что причиной слабого давления не является неисправность оборудования или засорение труб внутри квартиры, то собственник должен обратиться в управляющую компанию с письменной жалобой, в которой следует:
- Указать на факт некачественного предоставления услуги.
- Потребовать перерасчета оплаченных средств за услуги водоснабжения.
- Потребовать принять соответствующие меры для устранения обнаруженной неисправности.
Срок рассмотрения поданной жалобы в управляющей компании составляет 1 месяц.
При невыполнении указанных требований заявитель имеет право обратиться в надзорный орган, которым, как правило, является управление городской администрации по делам жилищно-коммунального хозяйства.
При обращении в контролирующий орган следует приложить копию заявления поданной ранее жалобы.
Таким образом, уровень давления воды в городской квартире или частном доме важен для комфортного проживания, правильной организации бытового хозяйства и исправной работы сантехнического и бытового оборудования.
Нарушение правил подачи воды в централизованной водопроводной системе является основанием для защиты своих прав и перерасчета оплаченных коммунальных услуг.
Что делать при недостаточном напоре воды в квартире? Узнайте об этом из видео:
Давление в автономных системах водоснабжения
В частном домостроении распространена организация автономного водоснабжения. Правила и нормы, предъявляемые к таким системам, не отличаются от норм, предъявляемых к строительству многоквартирных домов.
Вне зависимости от принципиальной схемы водоснабжения: самотечной, с применением или без гидроаккумулятора давление на вводе должно быть в диапазоне от 0,10 до 0,45 МПа. Иными словами, располагаемый напор на вводе должен быть не менее 10 метров.
Таким образом, индивидуальный застройщик может избежать многих проблем, связанных с недостаточным напором. Данные нормативы приведены для одноэтажного строения. На каждый дополнительный этаж минимальный располагаемый напор должен быть увеличен на 5 м.

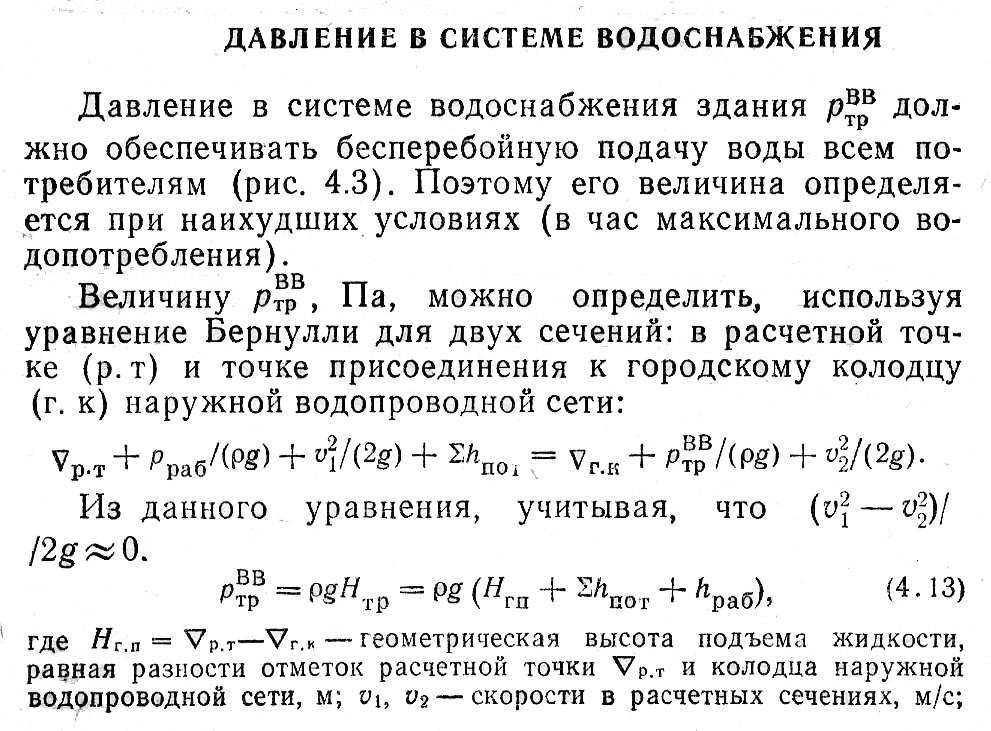

Формула расчета минимального располагаемого напора водыИсточник Eurobion.info
Ввод холодной воды в котельную с последующий разводкой в дом и гараж.
Как увеличить давление воды
Существует множество причин, почему в системе водоснабжения не получается достичь хорошего давления. Среди них проблемы со скважиной, износ трубопроводов, скрытые неисправности оборудования и многое другое.
В случае с квартирой, повышение давления в системе холодного водоснабжения практически невозможно. За границей получило распространение решение с дополнительным повысительным насосом, но в России отсутствуют правовые предпосылки для его установки.

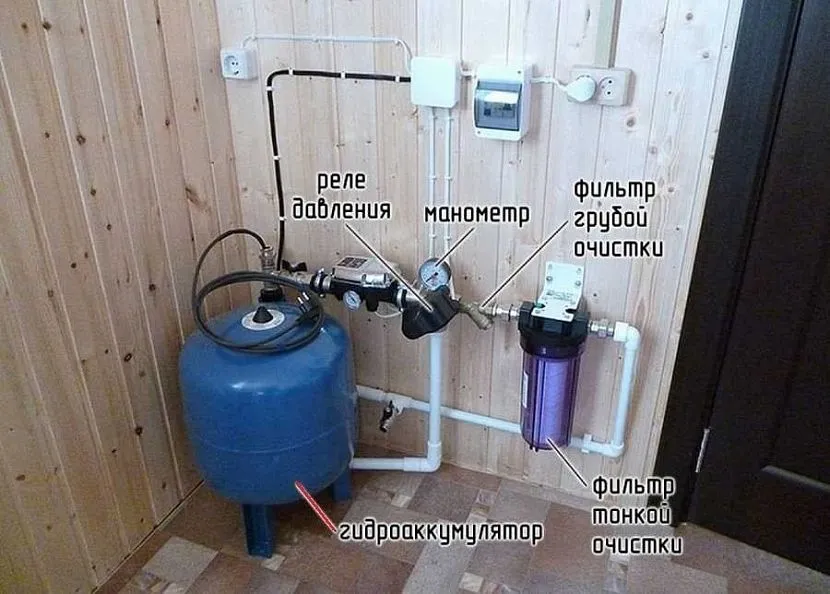

Внешний вид грамотно укомплектованного узла ввода воды частного домаИсточник Sovet-ingenera.com
В случае с индивидуальным домостроением вариантов решения проблемы может быть множество. В подавляющем большинстве случаев падение давления связано с неисправностью оборудования и износом («зарастанием») системы водоснабжения. Ориентировочно, место неисправности можно определить по показаниям манометра, установленного в непосредственной близости от гидроаккумулятора или насосной станции. Если его показания находятся в пределах нормы, то обслуживания требует внутренняя система водоснабжения дома. В случае низкого давления на вводе причиной может послужить:
Проблема со скважной: заиливание, истощение водоносного слоя, ошибки при бурении скважины.
Неисправность скважинного насоса: короткое замыкание, засорение и др.
Неисправность гидроаккумулятора: потеря герметичности эластичной резиновой груши, недостаточное количество воздуха и др.
Неисправности электрооборудования: короткое замыкание в цепи управления насосом, взрыв пускового конденсатора, неисправность реле давления и др.
Конкретная причина определяется путём тщательной диагностики всех элементов системы водоснабжения.
Права потребителя
Жители многоквартирных и частных домов, получающих холодную и горячую воду посредством централизованной системы, могут получить перерасчет платы за некачественно оказанную коммунальную услугу. «Некачественным» считается давление, отличающееся по значению на 25% и более от нормативного.
Замер давления производится специалистом водоснабжающей организации с помощью манометра, присоединенного к системе ХВС или ГВС посредством гибкого шлангаИсточник Stroidom-shop.ru
Учитывая широкие диапазоны нормативного давления: 0,03-0,6 МПа для ХВС и 0,03-0,45 МПа для ГВС, получение компенсации становится практически невозможным.
Кроме этого, для получения компенсации, должно быть соблюдены формальности:
- Замер должен производиться в присутствии всех заинтересованных сторон: жильца, а также представителей, ДУК/ЖЭК и водоснабжающей организации.
- Замер должен проводиться в период утреннего (7–9 часов) или вечернего (19–22 часов) пиков потребления воды. В большинстве случаев водоснабжающая организация отказывает в замерах в это время, так как оно зачастую является нерабочим. Замеры в иное время не имеют смысла, так как потребление воды минимально, а давление в ней практически наверняка будет соответствовать нормативу.
12 ошибок при вводе воды в дом.
Нормативные требования
Для жилых помещений (квартир и домов) ГОСТом установлены значения давления в системе водоснабжения, при котором должны правильно работать все приборы потребления. Соблюдение правил гарантирует максимальный срок службы труб, кранов, смесителей и другой запорной арматуры.
Все приборы, которые используют воду и могут комфортно принимать душ из обычного крана с душевой лейкой, будут правильно функционировать при таком давлении.
Однако многие современные стиральные и посудомоечные машины оснащены впускными клапанами, которые регулируются и открываются при гораздо более низком давлении. Так, например, приборы LG, Samsung, Electrolux, Daewoo и Zanussi могут работать при давлении всего 0,3 бар в трубе подачи холодной воды; Beko, Ariston, AEG, Indesit, Candy и Whirlpool приборы требуют 0,4-0,5 бар. Это позволяет использовать их в трубопроводах с давлением воды ниже обычного.
Санитария — унитазы, раковины, мойки — работает при давлении свыше 0,2 бар, но пользоваться ими неудобно. Вода долго наполняет бачок унитаза, а фонтанчик течет тонкой струйкой. В таких ситуациях даже не думайте принимать душ или пользоваться гидромассажной ванной.
Для комфортного принятия душа требуется давление не менее 0,5 бар и не более 4,0 бар.
Это обеспечивает сохранность всех демонтированных устройств и труб. В то же время, в случае непредвиденных надстроек, остается критический запас прочности, так как бытовые трубы при строительстве испытываются давлением в 10 бар; длительное использование приборов и лодок при давлении выше 6 бар приведет к постепенному выталкиванию помех и увеличению нагрузки на сшитые детали. Поэтому срок службы элементов гидравлической системы зависит от правильной регулировки.
Какое давление в водопроводной сети является нормой?

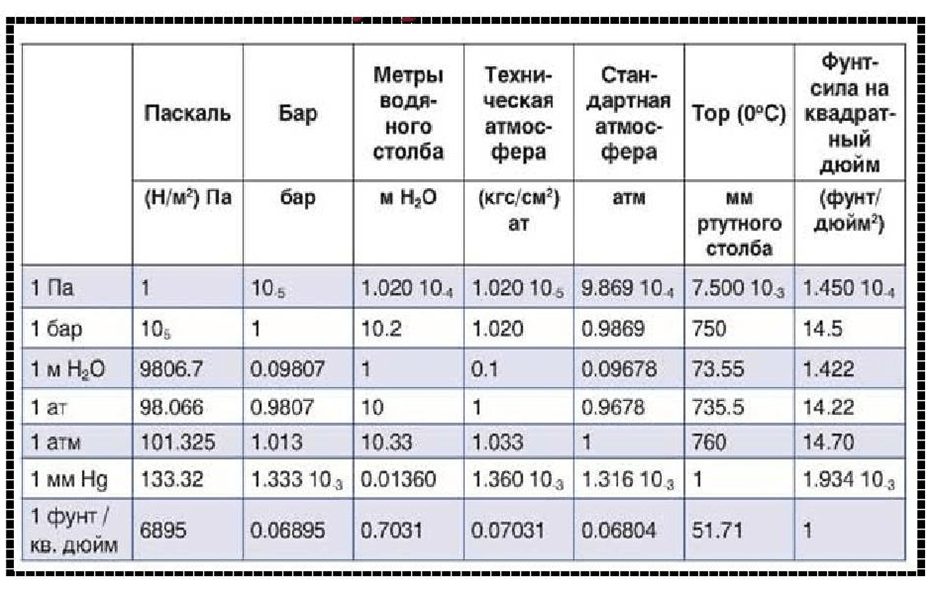

Единица измерения «водопроводного давления» — 1 бар. Он равен примерно одной атмосфере (точнее 1,0197 атмосферы, но это несущественно). Такое давление соответствует весы столба воды высотой 10 метров.
Сбои в системе водоснабжения
Такого давления вполне достаточно для обслуживания потребителей даже на самом верхнем этаже многоэтажки. Но, к большому сожалению, давление не относится к стабильным характеристикам системы водоснабжения. И нормальное давление воды в водопроводе – 4 бара – встречается не так уж и часто. Поскольку в типовой системе давление колеблется в пределах от 2,5 до 7,5 бар, в пиковые показатели доходят и до 10 бар.
Причем повышение давления в водопроводе, в большинстве случаев, приводит к сбоям в системе водоснабжения. Причем некоторые приборы (керамические вентили, резьбовые муфты и так далее) испытывают затруднения при давлении 6,5 бар. А 10 атмосфер способны выдержать лишь сварные соединения и особые фитинги (промышленного типа, с конической резьбой или пресс гильзой).
Однако недостаточное давление приводит к не меньшим затруднениям и сбоям в работе водовода. Ведь некоторые бытовые и сантехнические приборы «стартуют» только при определенном давлении на входящем патрубке. Например, джакузи можно «запустить» при давлении от 4 бар, а стиральная машинка-автомат включается при давлении не менее 2 бар. И даже душем можно пользоваться только в том случае, если давление в системе будет не ниже 1,5 бар.
Именно поэтому, общепризнанное оптимальное давление в системах бытового водоснабжения равняется 4 бар. При такой «нагрузке» практически отсутствует риск разрушения фитингов и узлов запорно-регулирующей арматуры. И, в то же время, 4 бар вполне достаточно для «запуска» самых привередливых бытовых приборов и сантехнического оборудования.
Максимальное и минимальное давление воды в водопроводе автономного типа
Автономный водопровод работает не на общих стандартах, а по велению своего владельца. В такой системе можно выставить любое давление – от тривиальной одной атмосферы, когда вода идет по трубам практически самотеком, до четырех, а то и шести бар, необходимых для автоматического полива удаленного газона.
Автономный водопровод
И какое давление в водопроводе будет оптимальным, в данном случае, решает владелец дома, который и будет оплачивать ремонт фитингов и запорно-регулирующей арматуры или страдать от отсутствия возможности принять ванну, в то время, когда работает система автоматического полива.
Поэтому большая часть загородных домовладений оборудуют автономными системами с напором от 1,5 литра/секунду. И минимальное давление в «частном» водопроводе не может быть меньше 1,5 бар. В ином случае домовладелец не сможет воспользоваться двумя сантехническими приборами одновременно.
Ну а максимальное давление в автономной системе зависит от двух факторов – дебета источника (скважины или колодца) и производительности насоса. Если источник может сгенерировать более 0,5 м3 воды в сутки, а насос перекачать весь этот объем с достаточно высоким напором (более 1,5 литров в секунду), то давление системе можно поднять до критических 6 бар.
Но в большинстве случаев владельцы автономных скважин озабочены не ограничением напора, а вопросом: «Как повысить давление в водопроводе?» Ведь существенным дебетом обладают только артезианские скважины, да и то далеко не все. А большая часть источников на наших участках относится к слабонапорному, а то и безнапорному типу. И дебета таких скважин едва хватает на семью из 3-4 человек.
Поэтому большинство владельцев автономных источников водоснабжения знакомы с проблемой недостаточного давления в системе не понаслышке. И далее по тексту мы рассмотрим пути решения этой проблемы.
Куда обращаться при проблеме неправильного давления
Если потребитель обнаружил, что ему предоставляется вода ненадлежащего качества или она поступает с перерывами, он должен действовать следующим образом:
- Обратиться к диспетчерам: сделать это можно как устно, так и письменно. В свою очередь, сотрудник должен предоставить потребителю информацию о том, кто именно принял сообщение, порядковый номер, присвоенный обращению, время регистрации;
- Гражданин должен быть уведомлен о причинах нарушения качества предоставляемых услуг ЖКХ в течение суток с момента обращения;
- Если сотрудник аварийной службы не знает причины, по которым качество предоставляемых услуг было нарушено, он должен обговорить с человеком дату и время, когда будет проводиться проверка факта допущенного нарушения;
- Проверка должна быть назначена не позднее прохождения двух часов с момента получения обращения от потребителя, если стороны не согласовали иное время;
- После проведения проверки, гражданину предоставляется акт, где указывается время предоставления услуги ЖКХ ненадлежащего качества;
- Если исполнитель не проводит проверку в установленные сроки, потребитель должен самостоятельно составить акт о проверке качества услуги в отсутствии исполнителя. Данный документ подписывается двумя потребителями, председателем совета дома. После чего акт передается компании-исполнителю услуг.
У потребителя есть право потребовать с исполнителя уплаты пени и неустойки, но только в случаях, оговоренных в законодательстве.
Посмотрите видео о способах проверки давления воды в водопроводе
Чем регламентируются?
Основой для регламентации нормы подачи воды, подаваемой в жилые помещения, выступает СНиП 2.04.2-84, согласно которому проектируются центральные системы водоснабжения.
Согласно этому СНиПу, минимальным входным показателем давления воды на первом этаже является 1 бар (1 атмосферная единица), позволяющий создать столб воды в 10 метров.
В многоквартирном доме

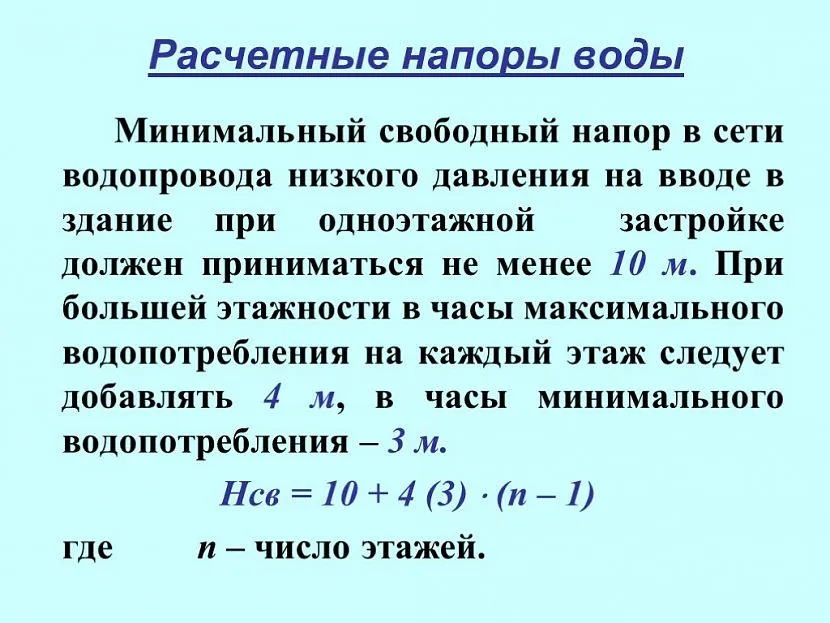

В многоквартирном доме за каждый дополнительный этаж входное давление воды должно быть увеличено на 4 метра, или на 0.4 бар.
Для примера, в 5-этажном доме формула расчета давления подаваемой воды выглядит так:
10+(4*5)=30 метров, или 3 атмосферы,
где 10 (м) — минимальный напор воды, подаваемый на 1 этаж, 4 (м) — условно принятая высота этажа, 5 — количество этажей.
Это минимальное значение напора подаваемой воды на первый этаж 5-этажного дома, утвержденное строительными нормами.
В частном доме
Давление воды в частном жилом доме рассчитывается исходя из его этажности. Так как высота частных домов редко превышает 10 метров, то для большинства объектов частной застройки установленными минимальными нормами принято считать 1 атмосферную единицу.
При превышении 10-метровой отметки минимальное значение устанавливается на уровне в 2 атмосферы.
Нормативы по СНиП

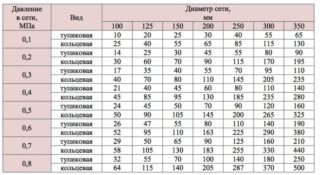

Зависимость расхода воды от диаметра труб и давления.
Водопроводные сети проектируются на основании СНиПа под номером 2.04.2-84, в котором четко регламентируются нормативы подачи воды в квартиры. В этом документе зафиксировано, каким должно быть давление воды в системе водоснабжения многоквартирных домов и частных строений.
В СНиПе обозначено, что напор внутри труб водопровода не должен быть меньше 1 бара. Это атмосферная единица измерения, которая определяет давление, равное 10 м водяного столба — при таком давлении вода поднимается на десятиметровую высоту.
Так как многоквартирные здания и частные дома относятся к разным категориям, нормативы в них немного отличаются друг от друга.
- На первом этаже многоквартирного дома давление воды должно быть 1 бар. С повышением этажности на каждом уровне должно производиться повышение на 0,4 бара. То есть на 4 м. К примеру, если дом в пять этажей, расчет проводится так: 10+(4х5)=30 м или 3 бар.
- В частном доме, высота которого не превышает 3 этажа (это 10 м), давление в водопроводе должно быть 1 бар. Если этажность выше данного показателя, напор воды увеличивается до 2 бар.
В законодательных документах нормативы прописаны точно. Они от паспортных показателей сантехнических приборов отличаются разительно. В квартиры холодная вода должна поступать с давлением 0,3-6,0 атм. Горячая вода должна подаваться с напором 0,3-4,5 атм. Эти параметры являются крайними.
Способ понижения или повышения воды в водопроводе
Специалисты говорят о том, что минимальный уровень давления воды в водопроводной сети многоэтажных домов не должно быть ниже 2 атм, а максимальный не должен превышать 4 атм. Эта вилка достаточна для нормальной работы сантехнических приборов и создания благоприятных условий для водных процедур.

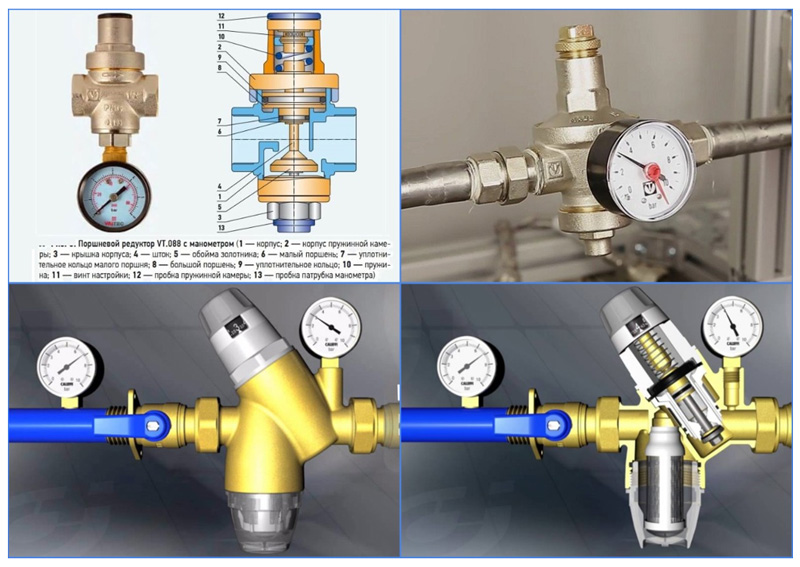

Если присутствуют нарушения в сторону повышения напора, то есть появляется большая вероятность выхода из строя сантехприборов, эту проблему можно решить установкой такого приспособления, как редуктор (регулятор) давления. Его монтируют на входе трубы водопровода в квартиру перед счетчиком воды, но после отсекающего вентиля или задвижки.

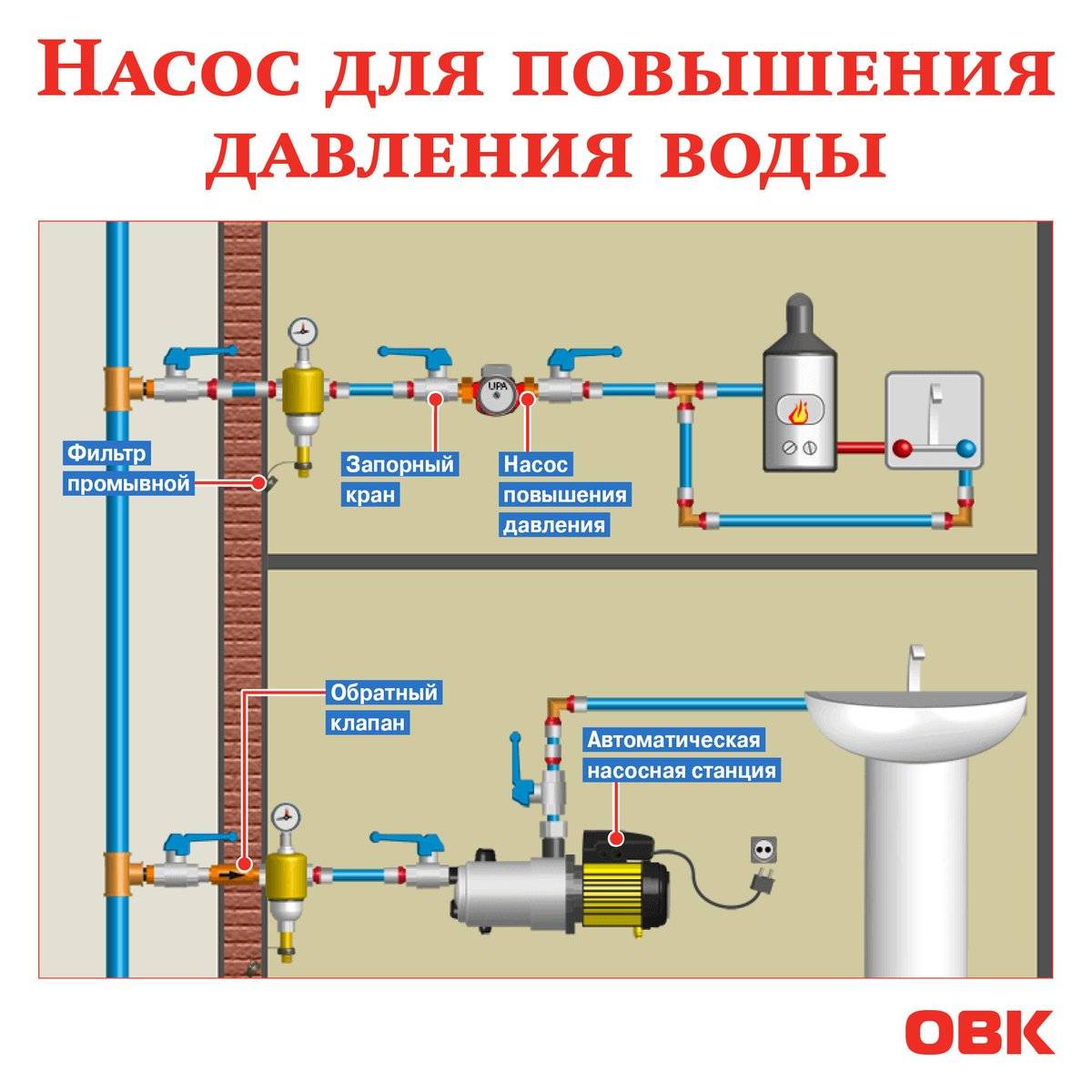

Для повышения давления можно использовать бытовые насосы небольшой мощности. Это компактные приборы, работающее от сети напряжением 220 В. Мощность агрегата подбирают по количеству потребителей.
Напор воды в системе автономного водоснабжения
Проблем в системе автономного водоснабжения частного дома две. Первая – поднятие жидкости из глубины. Вторая – обеспечение водой не только дома, но и дальних участков придомовой территории
Поэтому очень важно правильно подобрать насосное оборудование, с помощью которого производится перекачка воды. Но в данном случае приходится кроме давления учитывать и производительность насоса — количество воды, перекачиваемой за единицу времени
