Цветовая маркировка проводов

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

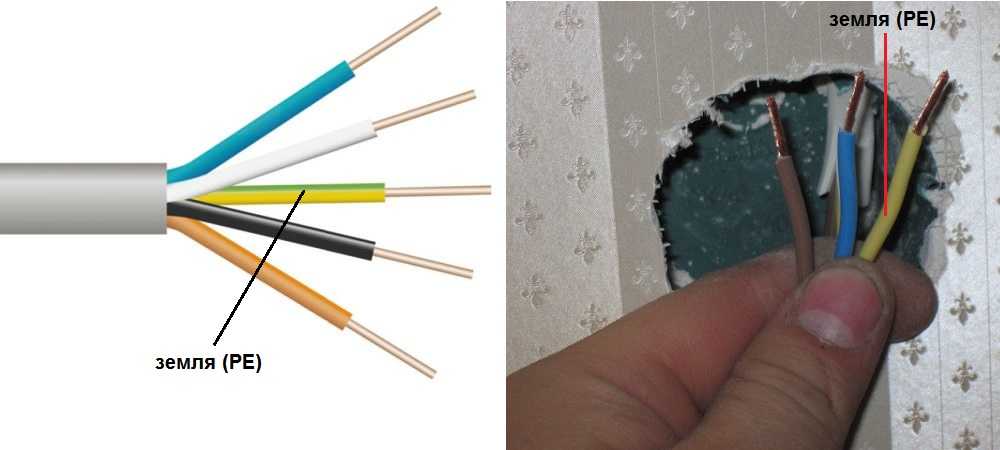

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

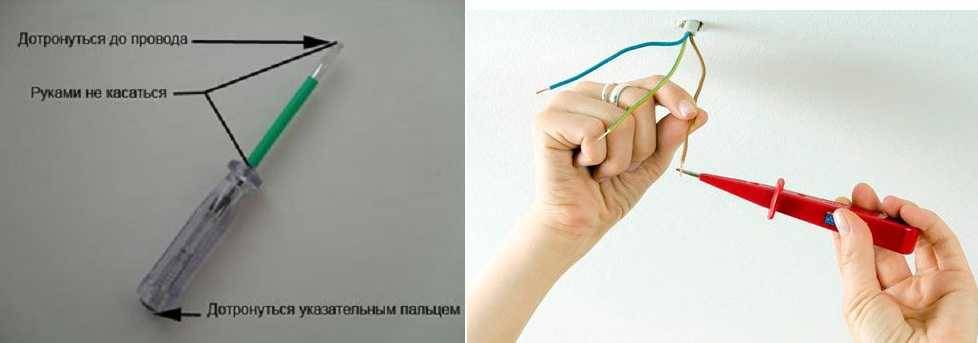

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

«Фаза»

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам

Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

Согласно ГОСТ:

• фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
• красный цвет — используются в цепях управления, рассчитанных на переменный ток;
• с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить фазу и ноль при проведении квартирных электромонтажных работ

При монтаже розеток, выключателей и других элементов домашней сети питания используются индикаторы — специальные отвертки, определяющие токоподающую жилу.

Индикаторы могут быть 2 типов:

• Простой китайский индикатор, состоящий из наконечника, контактной площадки, ограничительного сопротивления и неоновой лампы внутри рукоятки. Принцип действия заключается в создании электрической цепи с использованием человеческого тела в качестве нуля при прикосновении к фазному проводу. Мастер прикасается наконечником к жиле, а пальцем — к площадке с торца рукоятки, замыкая цепь. Ток проходит через понижающее сопротивление, становится безопасным для человека и активирует лампу. Лампочка загорается — это указывает на фазу. Если лампочка не горит — значит, жила нулевая.
• Многофункциональный профессиональный индикатор. Его схема построена на транзисторе, запитанном от 3-вольтовых батареек. Контактная площадка в таких отвертках отсутствует, поэтому такой индикатор считается более надежным и безопасным. При прикосновении к фазной жиле светодиод начинает светиться.

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

• ГОСТ №23594 от 1979г.
• Правила технической эксплуатации электрических установок (ПТЭЭП).
• Правила устройства электрических установок.

ПТЭЭП предписывает, что жилы электропроводки необходимо подключать к источнику электроэнергии соответственно с условным обозначением проводов. Расцветка фаз, как и нуль и провод «земля» имеют свои, индивидуальные цвета. Когда кабель содержит жилы в оплётке одного цвета, то на выходах каждого провода следует поставить буквенное обозначение. Аналогичными обозначениями маркируется и распределительная электрощитовая, к которой подключается питающий кабель.

Правила ПУЭ относительно маркировки электропроводки прописывают следующее:

1. Электрощиту при его установке присваивают идентификационное наименование, или порядковый номер, который заносится в общий план-схему электросети здания. Исключение – когда в многоквартирном доме электрощитки располагаются индивидуально, в каждой квартире.
2. На внутренней поверхности электрощитовой крепится таблица, на которой указаны все потребители, подключённые к данному распределительному устройству.
3. После установки щитка и подсоединения всей электрораспределительной системы, специалист-монтажник должен оставить схему сборки потребителю, либо прикрепить её внутри щитовой. Это делается для удобства и безопасности проведения дальнейших ремонтных или монтажных работ, при необходимости подключения к щитовой новых потребителей.

Кроме того, ПУЭ и ПТЭЭП содержат такие нормативные положения:

• Каждой линии кабеля должно присваиваться собственное наименование, либо порядковый номер.
• На кабелях, проложенных открытым способом, должны закрепляться номерные бирки.
• На автоматических устройствах аварийного отключения также должна наноситься маркировка подключенной к ним электропроводки.

Согласно правилам ГОСТа №23594, принятого ещё в бытность СССР в 1979г., но действующего до сих пор, все жилы токопроводящего кабеля должны подключаться по их расцветке. На план-схемах они должны обозначаться индивидуальным буквенным или цифровым обозначением. Если оплётка жил кабеля одноцветная, то маркируются отдельные провода на входе и выходе при помощи бирок, пломб или разноцветных ПВХ-трубок.

Шифры материала провода

Покупая новый кабель, нужно понимать, что стоит за буквами в обозначении:

• А – материалом сердечника служит алюминий, во всех других случаях используется медь.
• АА – многожильный, обладающий увеличенной обмоткой из алюминия, с таким же сердечником.
• АС – свинец служит основой для обмотки.
• Б – показывает, что провод обладает защитой от жидкостей благодаря двойной стальной оплетке.
• БН – стойкий к горению и повышенным температурам.
• В – оболочка из полимерных материалов.
• Г – не обладает защитным слоем.
• К – предназначен для контроля с одинарной обмоткой проволокой, сделанной под верхним защитным слоем.
• Р – в качестве защиты применена резина.
• НР – резина, стойкая к высоким температурам и воспламенению.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила. Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

• Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
• Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
• Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» — это рабочий ноль, вторая буквами «PE» — это защитный ноль. Их расцветка соответственно:

• Голубая.
• Желто-зеленая.

Какого цвета провод заземления

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Назначение

Проводка нового поколения в основном продается трехжильная. Такая проводка включает в себя три проводника: фазовый провод, нулевой, и третий идет с заземлением.

Разнообразие отечественного и зарубежного электрооборудования безгранично. Маркировка несет в себе в первую очередь информацию о проводнике:

1. Количество и материал жилок: как правило, электропроводящие элементы изготовлены из меди или алюминия с монолитными либо многожильными проводами. Встречаются и отдельные исключения в виде стальных или композитных проводков.
2. Тип изоляции: материал, из которого выполнена оболочка изоляции жилок и других слоев кабеля (резина, фторопласт и прочие).
3. Сечение жил: определяет площадь токоведущих компонентов в поперечном разрезе, которая является показателем сопротивления электрическому току и меняет значение от 0,35 до 240 мм2.
4. Номинальные электрические величины: может показывать значение действующего напряжения, на которое рассчитано изоляционное покрытие, в маркировке актуальны номиналы 0,23; 0,4; 6; 10; 35 кВ.
5. Область применения: обозначает устойчивое отношение к агрессивному воздействию окружающей среды.
6. Конструктивные особенности: если встречается в маркировке, указывает на наличие дополнительных компонентов либо применение своеобразных технологий при работе.
7. Степень гибкости: обозначает степень возможного изгиба определенной модели кабеля, гибкость проводников в маркировке может быть указана в численном выражении от 1 до 6 (1 – наименее гибкая жила; 6 – самая гибкая).

Основная функция фазового провода – протекание тока.

При разомкнутой цепи (для примера можно взять розетку) напряжение на нулевом проводе отсутствует.

В однофазной сети третий провод, заземление, служит предохранителем.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

1. Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
2. синий – ноль;
3. желто-зеленый проводник – заземление;
4. черный проводник – фаза А;
5. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

• В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения – синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

• синий
• коричневый
• черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

• черный
• синий
• красный

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

• черный будет фаза – L
• белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту

Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

Резюмируя вышесказанное:

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.
