Устройство и работа инструмента

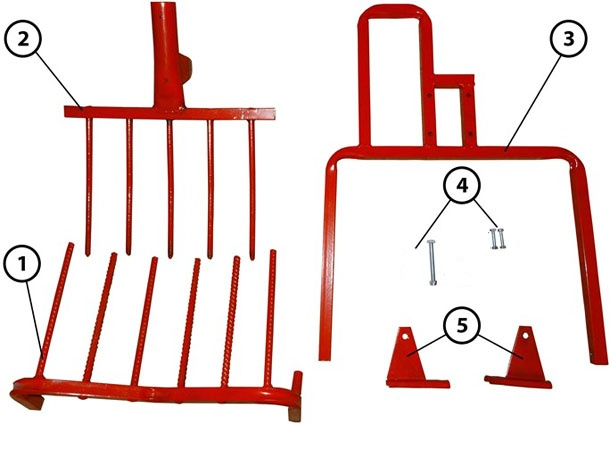

Обновленная конструкция знакомого многим устройства представлена несколькими основными элементами. Первый из них – рабочий орган, представленный широкими вилами, управляемыми с помощью деревянного черенка подходящей для работника длины.
Основной рыхлитель крепится шарнирно к вспомогательному, который представлен опорной рамой и несколькими зубьями, расположенными так, чтобы рабочие зубья проходили через них с равным зазором. Для экономии усилия работающего в задней части чудо-лопаты имеется упор, позволяющий перенести часть нагрузки непосредственно на обрабатываемую почву.
При работе рекомендуют передвигаться спиной вперед, как и при стандартном перекапывании земли. Опорная площадка со вспомогательными вилами устанавливается на землю. Задний упор лучше дополнительно фиксировать ногой во избежание горизонтального смещения всего приспособления. Рабочие вилы под углом около 60-70 градусов внедряются в почву, и выполняется нажим на рабочую рукоятку (черенок).
Chudo-lopata-15
Chudo-lopata-13
Chudo-lopata-14
Chudo-lopata-18
В результате описанных выше действий часть почвы, ограниченная зубьями, начинает движение вверх. При встрече с дополнительными зубьями вспомогательных вил происходит дополнительное дробление почвы и ее удержание. Это способствует отсутствию перемешивания грунта и его качественному рыхлению.
Принцип действия чудо-лопаты, особенности работы
Данный агрегат основан на использовании физической силы человека, но благодаря особому устройству расходует ее значительно экономичнее, что приводит к меньшей усталости и высокой производительности. Средняя ширина зоны обработки приспособления составляет 40 см, глубина вспашки – около 20 см. Принцип действия основан на встречной работе двух вил, одни из которых внедряются в землю и толкают ее навстречу другим. Рыхление происходит за счет разбивания комьев почвы между стальными прутьями чудо-лопаты.
Chudo-lopata-20
Chudo-lopata-19
Chudo-lopata-22
Chudo-lopata-23
Chudo-lopata-21
Этот помощник имеет ряд преимуществ и выгодно отличается от обоих своих предшественников – лопаты и вил. В отличие от первой нагрузка на работника снижена в несколько раз в связи с отсутствием необходимости подъема отрезанного пласта и его переворачивания. В отличие от вторых качество рыхления значительно выше и увеличена площадь обрабатываемой за один проход территории. Кроме этого отсутствие режущей кромки позволяет увеличить эффективность борьбы с сорняками, так как корневища не перерезаются, что препятствует размножению сорных растений.
Изготовление
Чтобы создать лопату для ленивых своими руками, нужны чертежи, и выполнение следующих рекомендуемых нюансов:
- В качестве материала использовать металл.
- Выбирать модели без подвижных узлов.
- Для соединения использовать сварку.
При выполнении вышеперечисленных условий сделанный своими руками сельскохозяйственный инструмент будет качественным и долговечным.
Необходимые материалы и инструменты
Для изготовления такого орудия труда понадобится:
- металлический квадрат, сечением 25 миллиметров (для каркаса);
- рыбацкая острога или вилы (рабочий элемент);
- скребок из нержавейки (для разбивания комков);
- держатель, в данном случае можно использовать металл или дерево;
- сварочный аппарат для соединения металлических частей.
Размеры
Для стандартного чудо-инструмента характерны следующие размеры элементов:
- Для рамки нужны 4 металлических отрезка по 60 сантиметров.
- Противорежущий элемент (скребок) должен быть не меньше 0,5 метра. Причем частота расположенных на нем зубьев может варьироваться от 5 до 10 сантиметров.
- Держатель лучше всего подбирать диаметром 25 – 35 миллиметров, и длиной около 1,5 м. А длина черенка зависит от роста человека.

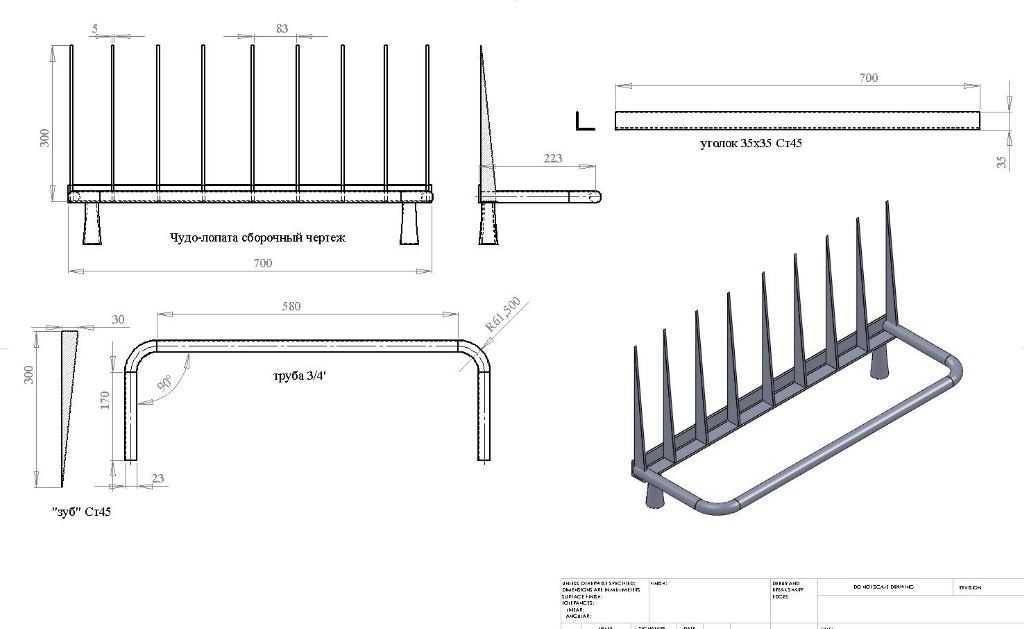

Чертежи
Чтобы правильно соединить все подготовленные элементы необходимо воспользоваться чертежами. При этом эскизы можно продумать самостоятельно, или поискать подходящий в открытых источниках.
Пошаговый порядок действий

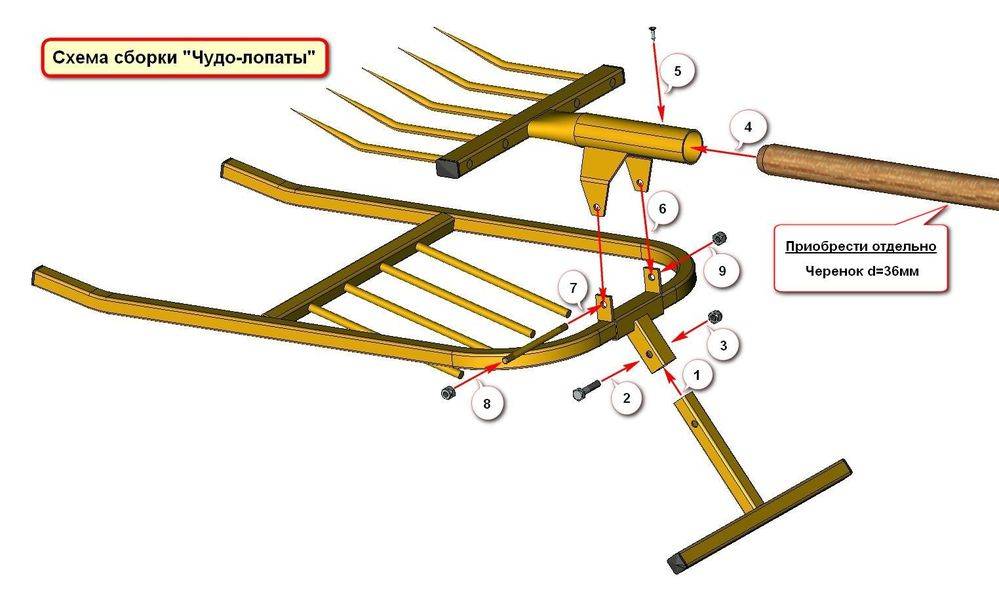

Когда все материалы подготовлены и изучены чертежи, можно приступать непосредственно к сборке приспособления.
Для этого выполняется следующий порядок действий:
- сваривается рамка будущего приспособления;
- в рамке крепится рычажной механизм;
- приваривается противорежущий элемент;
- крепится черенок.
Если он изготовлен из дерева, то рекомендуется воспользоваться болтовым соединением, если из металла – то сваркой.
Самодельная лопата-рыхлитель
На сегодняшний день в продаже имеется большое количество чудо лопат, которые представляют различные конструкции. Некоторые виды изделий могут менять глубину копки грунта, другие снабжены дополнительными функциями. К тому же, наряду с производственным изделием, на прилавках можно увидеть и устройства, сделанные своими руками по специальным чертежам.
Среди промышленных аппаратов можно выделить несколько наиболее популярных моделей.
- Классическая чудо лопата. Часто изготавливается огородниками самостоятельно. Это приспособление, состоящее из основных вил и заднего упора, значительно уменьшает нагрузку на организм. При этом увеличивается скорость работы. Минус этой конструкции в том, что она не разбивает земляные комки, поэтому приходится дополнительно пользоваться граблями. Также, инструментом можно пользоваться лишь для перекопки черноземов, которые обрабатываются регулярно;
- Пахарь. Для лучшей производительности труда, производители постоянно стараются усовершенствовать конструкцию. Так, были созданы многие рыхлители, в том числе и Пахарь. Особенностью этого аппарата является длина штыка, которая может достигать 15 см. Таким образом, лопата обеспечивает рыхление любого типа грунта;
- Крот выпускается с длиной вил около 25 сантиметров. Он создан специально для того, чтобы была возможность произвести более глубокую копку. В этом случае, растения следует высаживать сразу после обработки земли. Стоит заметить, что таким агрегатом копать грунт нелегко. Особенно тяжело обрабатывать утрамбованную землю или глинозём;
- Существуют универсальные чудо лопаты. С их помощью можно прокопать грунт глубиной до 20 сантиметров, но только если грунт является черноземом, и промерзает лишь до 10 см. При более суровых условиях эта лопата не подходит для культивирования огородных культур. Но для декоративной копки она подойдет.
Посмотрите видео! Копка участка под картошку чудо-лопатой
При выборе подходящей модели нередко возникают трудности с подбором составляющих элементов. Выход из этой ситуации прост: у многих дома найдутся старые санки, трубы от колясок, запылившаяся в гараже арматура. Для изготовления лопаты-рыхлителя понадобятся:
- дрель и пилка для обработки металла;
- сварочный агрегат;
- измерительные приборы (уголок, рулетка);
- стальные трубы или уголки;
- арматура, из которой будут изготовлены зубья;
- металлический черенок.
Детали должны быть точно подогнаны по размерам и соответствовать росту человека. Поэтому сборку деталей производят, предварительно измерив их и отрезав ненужные части пилой.
- Опорную рамку изготавливают из металлической трубы. Ее изгибают в виде буквы «П». Если верхняя перекладина равна 35-40 см, то длина ножек в 2 раза больше – 80 см.
- Изготавливается поперечная вспомогательная планка с зубьями. В их качестве могут выступать куски ненужной арматуры длиной 20 см, заточенные с одной стороны. Если планка сделана из трубы, в ней на расстоянии 50 мм просверливается несколько отверстий, куда будут вставлены и приварены зубья. Если это уголок, то штыри привариваются прямо на металл.
- К нижней части ножек на таком расстоянии от перекладины в опорной рамке, чтобы основные вилы двигались свободно, приваривается вспомогательная планка со штырями.
- С внешней стороны перекладины опорной рамки крепится упор. На него будет оказываться основная нагрузка при давлении на рукояти. Упор имеет форму буквы «Т».
- Подбирается кусок трубы меньше ширины вспомогательной планки на 50 мм. К нему привариваются зубья основного рыхлителя.
- Из стальных ушек и отрезка трубы делаются шарнирные соединения, на которых будут «ходить» главные «вилы».
- В отрезок трубы вставляется черенок, к верхней части которого приварена труба, выполняющая роль рукоятей. Для этой цели можно использовать выпрямленный велосипедный руль.
О том, как смастерить чудо-лопату своими руками, смотрите в следующем видео.
В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая. В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.
Чудо-лопата: что это такое?
Каждый владелец приусадебного участка делает все возможное, чтоб облегчить себе труд и физическую нагрузку на организм. Для обработки грунта опытные садоводы все чаще используют новое изобретение под названием чудо-лопата. Что она представляет собой, и как сделать приспособление собственными руками, разберемся в статье.
Чудо-лопата упрощает работы на огороде.

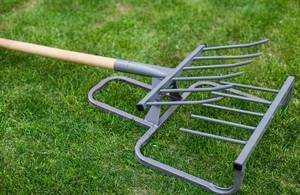

Обычно чудо-лопата представляет собой разновидность штыковой лопаты, которой можно обработать любой вид грунта. По сути, это изобретение представляет собой вилы, которые соединены с санками, благодаря которым вспахивать грунт, насыщая его кислородом, стало значительно проще.
Есть способ еще проще — приобрести мотоблок, при обработке почвы которым от хозяина вообще не требуются какие-либо усилия. Но, цена вопроса может быть значительной, потому такие машины доступны лишь немногим.
Остальные же любители предпочитают вспахивать землю на даче собственными руками. Так и дешевле, и обработка участка проводится хорошо.
Основная особенность чудо-лопаты в том, что острые зубцы достаточно легко входят в землю, и благодаря высокой рукоятке, которая выполняет роль рычага, почва легко поднимается. Даже с крупными кусками почвы бороться легко, поскольку, поднимаясь на поверхность, они рыхлятся о вторую половину вил, находящиеся на земле.
В зависимости от дополнительных элементов, особенностей монтажа и количества задач, с которыми справится приспособление, все чудо-лопаты условно разделяют на три типа:
- Обычные, которые состоят из вил и заднего упора. Именно такой вариант чаще всего делают собственными руками владельцы небольших участков. При обработке земли таким устройством вы действительно приложите значительно меньше сил, и потратите мало времени, но с большими глыбами земли чудо-лопата не справится. Она отлично подходит для регулярной обработки земли, а вот для более глубокой перекопки уже нет.
- Разновидность «пахарь» предназначена не только для рыхления верхних слоев грунта, но и для более глубокой обработки участка. Длина штыка на таком устройстве составляет не менее 15 см, что позволяет насыщать кислородом и более глубокие слои земли. Из-за особенной конструкции отлично справится с агрегатом даже человек весом менее 60 кг.
- Лопата типа «крот» предназначена для более глубокой вскопки огорода, ведь длина штыка составляет минимум 25 см. Обычно в обработанный таким девайсом грунт сразу высаживаются разные корнеплоды. Конечно, чтоб обработать грунт настолько глубоко, от человека потребуются определенные физические усилия, особенно, если земля спрессована или имеет глинистую структуру.
Кроме вариантов, которые мы уже рассмотрели, в интернете можно найти и универсальный вариант, с длиной штыка около 15-20 см, который используются в регионах, где чернозем промерзает зимой на 10 см.
Особенность чудо-лопаты состоит в ее удобстве при использовании. Вам больше не нужно будет наклоняться, а это существенно снижает риск повреждения спины. Особенно этот факт порадует больных хроническим радикулитом и просто пожилых людей.
Кроме этого уменьшается количество физических усилий, а время, потраченное на обработку огорода, значительно снижается.
Итак, разберем, как работать с чудо-лопатой более подробно:
- Нажмите ногой на площадку на лопате, чтоб загнать ее в землю.
- Второй ногой сделайте один шаг назад, и наклоните лопату на себя.
- С помощью рычагов стряхните почву с зубцов.
- Перевернуть землю можно с помощью одного резкого движения руки вверх, сдвинув устройство на 10-15 см назад.
После того, как будет выполнено несколько подходов, лучше пройтись по обработанной почве обычными граблями, чтоб разбить кусочки.
В инструменте, который изготовлен собственными руками, все части плотно прилегают одна к другой, потому поломки и заедания практически никогда не встречаются.
Но это совсем не значит, что чудо-лопата, сделанная своими руками, совершенно не имеет изъянов. Здесь нужно быть максимально внимательным при выборе материалов. Так же слабым местом выступают спаянные швы, которые могут деформироваться. Но такое возможно только после многих лет постоянной эксплуатации.
Обзор лучших моделей чудо лопаты
Из наиболее популярных видов сельскохозяйственных изделий для обработки огорода можно выделить:
- У чудо лопаты Пахарь много достоинств. Она снабжена рычагами, которыми приводится в действие весь инструмент. С таким инвентарем можно обработать территорию значительной площади быстро и эффективно. Кроме копки агрегатом разрыхляют грунт на глубину в двадцать сантиметров. Ширина полотна лопаты Пахарь составляет от 43 до 55 сантиметров.
- Превосходным помощником называют огородники чудо лопату марки Крот. Инвентарь состоит из вил с широким рабочим лезвием, бороны небольшого размера. Конструкция помогает поднимать верхний пласт почвы, препятствуя его переворачиванию вниз. Так земля на огороде и вскапывается, и взрыхляется. К преимуществам модели относят то, что корни сорняков поднимаются наверх, отсюда создаются условия для их гибели. За час работы лопатой обрабатывают три сотки участка, взрыхляя почву на глубину в 25 сантиметров. Единственным недостатком агрегата является то, что его применяют для обработки территорий с легким грунтом, для каменистых, целинных участков он не подойдет.
- Расширенным функционалом обладает чудо лопата Земледелец. Благодаря регулировочным пластинам овощевод может применять инструмент и как борону, грабли, картофелекопалку, для обработки огородной земли осенью или весной. Рабочие зубья садово-огородного инвентаря имеют длину в 25 сантиметров, а вскапывают почву лопатой на двадцать сантиметров вглубь.
- У супер инструмента Копалочки ширина рабочего лезвия может увеличиваться от пятидесяти до девяноста сантиметров в зависимости от физических данных огородника. При этом вес изделия также меняется. Инвентарь позволит сэкономить силы, время, затрачивая на выполнение большого объема работ их минимальное количество. Кроме ширины лезвия на агрегате можно регулировать длину рукоятки под свой рост.
- А чудо лопата Легкокоп кроме приемлемой цены имеет такие характеристики, которые способны помочь в перекопке участка, удалении сорняков, рыхлении грунта – и все это без тяжелых нагрузок на спину.
Все модели усовершенствованных лопат обладают целым рядом достоинств, расширенными функциями. Особенно им отдают предпочтение люди пожилого возраста.
Принцип работы копалки для ленивых
После перекапывания огорода или посадки картофеля на больших площадях, человек мучается от сильных болей в спине, ломоты в руках и ногах. Лопата, которую изобрел монах отец Геннадий, позволяет не только снизить физические нагрузки при перекапывании земли, но и облегчить труд при посадке картофеля.
При копании тяжесть работы заключается в том, что приходится прикладывать усилия при вдавливании лопаты в землю, затем поднимать помимо тяжести лопаты еще и массу переворачиваемой земли. Лопата для ленивых, изобретенная монахом, позволяет избежать таких тяжелых нагрузок. С ее помощью без особых усилий вскопает землю даже человек слабый, для которого подобного рода физические нагрузки были непосильны.
Фото копалки для ленивых
Такая копалка обычно приспособлена для работы под левую ногу, но при желании можно сделать инвентарь и под правую. Нагрузка на руки снижается за счет использования велосипедного руля, который расположен на уровне груди и за который держатся двумя руками, поровну распределяя силы. Но основное преимущество чудо-лопаты – это то, что не надо поднимать землю, она переворачивается сама за счет поворота лопаты.
При пользовании лопатой отца Геннадия значительно увеличивается производительность труда, сокращается время, потраченное на обрабатывание земли, сокращаются физические нагрузки. Чудо-лопата поможет вскопать огород, посадить картофель, а также при надобности и выкопать траншею.
Принцип работы лопатой православного монаха состоит в том, чтобы углубить лопату в землю при помощи нажатия ногой и, повернув двумя руками ручки лопаты, перевернуть пласт земли. Вдавливание лопаты в землю облегчается за счет штыря, выступающего за полотно лопаты. Благодаря тому, что высоту лопаты можно регулировать, спина при работе не сгибается, что значительно облегчает нагрузку на нее. Выполняется только вращение лопаты руками, за счет которого и происходит самая тяжелая работа: вынимание и переворачивание пласта земли.
Очень удобно производить посадку картофеля при помощи чудо-лопаты. Применяя ее, получаются ровные и аккуратные ряды. Если полотно лопаты шириной 30 см, то расстояние между рядами будет равно 0,6 м. Как и у каждого приспособления, лопата «Вятский пахарь» имеет свои достоинства и недочеты.К достоинствам относятся:
- Повышенная продуктивность труда.
- Не напрягается позвоночник во время работы.
- Подходит как для вскапывания земли, так и для выкапывания траншей.
- При использовании на песчаной почве не понадобится рыхление.
Какие у неё плюсы и что она из себя представляет
Назвать, конечно, лопатой не совсем будет правильно, более ей подходит название разрыхлитель почвы. Она представляет собой связку одной или двух своеобразных вилл, грамотно соединённых между собой с дополнительными упорами под ноги, для более удобной обработки земли и небольшой рукояткой. Рукоятку желательно делать (или покупать) таким образом, чтобы она была вам до плеч, иначе при работе на дачном участке вам будет неудобно, или же теряется смысл такого изобретения.
В её предназначение входят такие вещи, как:
Достаточно просто вскапывать различные корнеплоды
Легко и без всяких проблем достаёт различного рода сорняк (не разрушая его на мелкие части что немаловажно)
А также занимается разбивкой и рыхлением земли
Из минусов чудо лопаты является вес. Но не стоит беспокоиться о том что вы её будете постоянно таскать по дачному участку, вам всего лишь один раз её придётся достать на почву и уже по ходу передвигать небольшими потягиваниями при помощи рукоятки. Если же сравнивать с той нагрузкой, которую вы применяете при использовании простой лопаты, то сил вы потратите в 2 раза меньше на одинаковой площади. Однако этой лопатой невозможно вырыть яму.
Существует ещё один вид под названием «копалка»
При первом взгляде вам сразу кинется в глаза что вы видите очень большие вилы с крупной рукоятью, в какой-то степени это будет правдой. Они более широкие чем обычные вилы раза в три, их мощная рукоятка позволит легко выворачивать землю. Ножной упор у такого инструмента весьма удобен, так как на него можно встать двумя ногами, что облегчает загон в землю. При желании такую копалку можно будет вполне легко смастерить своими руками. Но если вы надумаете приобрести интструмент, то из плюсов можно отметить то что уровень рукоятки можно регулировать по человеческому росту. Для этого есть специальные болты, установленные на железном «черенке».
В том числе есть ещё один вариант чудо лопаты под названием «Легкокоп»
Её можно сравнить с предыдущей версией, так как они практически идентичны, на первый взгляд, похоже на большие вилы, но только с видоизменённой ручкой. Она выполнена в виде дуги и не имеет возможности менять высоту положение рукоятки, что можно отнести к отрицательным её чертам. Ну а как видно, по названию она вполне легка в использовании при работе на почве.
Принцип изготовления в домашних условиях чудо лопаты по чертежам или видео
Если вы надумаете изготовить чудо-лопату своими руками, то первым делом потребуется изготовить каркасное основание. Для этого необходимы трубы примерно диаметром около 30 мм и с толщиной стенки чтобы не были меньше 3 мм иначе каркас получиться не жёстким и будет постоянно прогибаться или ломаться. Вдобавок при изготовлении чудо лопаты вам понадобятся жёсткие уголки толщиной примерно такой же, как и трубы для прочности конструкции.
К приготовленной раме вам останется наварить зубья, которыми вы будете вспахивать свой участок. Многие самоучки используют для этого обычные вилы, которые сначала разрезают, а потом наваривают на готовую конструкцию. Главное при выборе опираться на то, чтобы штыри были довольно прочными и мощными, желательно диаметром не менее 8–10 мм. Большой разницы не будет, если штыри будут круглыми или же в виде другой геометрической формы. В среднем на них вам понадобится восемь или десять штук, в зависимости от ширины каркаса, который вы сделаете, опирайтесь на то, что между штырями должно быть примерное расстояние 65–75 миллиметров.
Первым делом при изготовленье чудо лопаты опирайтесь на свои возможности и габариты, подгоняйте все размеры в индивидуальном порядке. Не забывайте, что чудо-лопата для копки земли своими руками предназначена для облегчения времяпрепровождение на своём дачном участке, старайтесь сделать её своими руками максимально подходящую для ваших размеров.
Если вы не ленивый человек, то особой проблемой не станет для вас сделать её наиболее удобной для копки вашего приусадебного участка.
Как работать с лопатой
Для того чтоб перекопать землю, необходимо встать спиной по направлению, в каком предстоит двигаться.
Для того чтоб пользоваться сиим инвентарем, необходимо создать последующие деяния:
- Воткнуть лопату в землю. Если это создать тяжело из-за плотности грунта, необходимо наступить на железный упор.
- Опосля того, как лопата вошла в землю, древко необходимо наклонить вспять, не поднимая над землёй. При всем этом земля, которую зацепят вилы, пройдёт через решётку и раскрошится.
- Потом лопату, не поднимая ввысь, сдвигают вспять и вновь погружают в землю.
Этот процесс повторяют до того времени, пока весь участок не будет пройден.

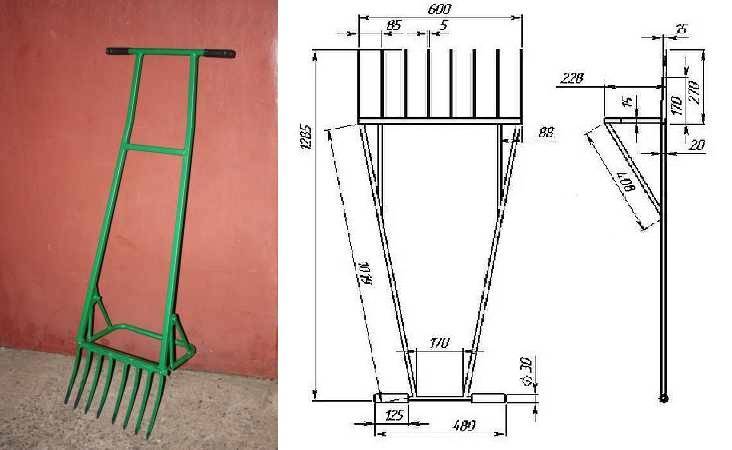

Чертежи классической чудо-лопаты
Для изготовления я выбрал более простую конструкцию вил с открытой рамой, потому что в этом случае изогнуть каркас возможно с применением обыкновенных тисков, без использования трубогиба. Также я остановился на варианте с пятью зубьями на подвижных вилах с общей шириной инструмента 350мм.
Чудо-лопата может иметь 6 или 7 элементов вил и достигать ширины 500-700мм, однако таким инструментом можно будет работать на сравнительно мягком грунте и больших площадях. Рыхлитель позволяет обрабатывать землю рядом с дорожками, однако для перекопки в углах лучше подойдет конструкция, изображенная на нижних фото.
Чтобы сделать рыхлитель своими руками потребуется профильная труба 20х20мм с толстой стенкой, отрезок круглой трубы с внутренним диаметром 40мм — для черенка, легированный пруток диаметром 6-8мм и немного листового металла толщиной 3мм — для проушин. Из инструмента потребуется сварочный аппарат, дрель и болгарка.
Конструкция собирается в соответствии с чертежами. Штыри вил вставляются в сквозные отверстия в профильной трубе и привариваются с обеих сторон.
Штыри подвижных вил необходимо заточить и отогнуть на 10-15 градусов. Обе части приспособления соединяются осью, которая должна иметь шплинт для предотвращения скручивания гайки. Окрашенные чудо-вилы из профильной трубы прослужат дольше и произведут дополнительное впечатление на соседей. Практический урок изготовления подобной конструкции смотрите в следующем видео.
