Скважина на воду: как пробурить и обустроить своими руками

Какое нужно оборудование для бурения скважины? И где его брать?

Это самый частый вопрос, с которым сталкиваются дачники, решив пробурить скважину своими силами. Нужно быть готовым к тому, что и покупка и аренда такого оборудования будет стоить недешево

К тому же важно уметь им правильно пользоваться

Самостоятельно изготовить бурильную установку конечно можно, причем как с ручным приводом, так и с механизированным. Однако учтите, что вам все равно придется обращаться к специалистам (токарю, сварщику, для изготовления некоторых деталей и элементов), плюс для финальной сборки понадобятся другие инструменты:

• ножовка по металлу;
• сантехнический крест;
• разводной ключ;
• плашки для нарезки резьбы разных размеров;
• трубы диаметром не более двух сантиметров и сгон такого диаметра.

Для ручного способа потребуется сам бур, к нижней штанге будет крепится его головка, из труб делаются штанги, соединяющиеся между собой, ручная лебедка и обсадные трубы. Если запланировано бурение на большой глубине, т. е. более 20 метров, в любом случае понадобится бурильная вышка.

Ударно-канатный метод обустройства скважины потребует чуть меньше оборудования:

• вышка в форме треноги, из труб или бревен;
• забивной стакан, изготовленный из трубы с ножом специальной формы;
• сам стакан крепится к вышке металлическим тросом и поднимается при помощи лебедки.

Выбор типа скважины

Ствол для скважины может быть:

• Фильтровым – песчаный колодец;
• Безфильтровым – артезианский колодец;
• Колодцем трубчатым.

Артезианские

Бурение скважины артезианского типа подразумевает бурение на глубину до двухсот метров – на этой глубине залегает пористый известняк. Преимуществом артезианских скважин на воду является бесперебойная подача воды вне зависимости от времени года, так как на такой глубине забоя вода не замерзнет. Длительность эксплуатации скважины достигает пятидесяти лет.

Принцип бурения

Песчаные

Скважины на песок бурят на глубину до тридцати метров. Такая скважина состоит из заглубленной трубы, в конце которой устанавливается фильтр, задерживающий крупные механические примеси и песок. Песчаная скважина может обеспечить водой дачный участок или небольшой загородный дом.

Преимуществом песчаного колодца является простота бурения и сравнительно невысокая стоимость обустройства и обслуживания скважины. Недостатком является:

• низкая производительность;
• вероятность заиливания;
• попадание в скважину грунтовой или поверхностной воды.

Кроме того, песчаная скважина обычно служит не более десяти лет.

Колодец

Схема и установка абиссинского колодца

Колодец, устанавливаемый для добычи чистой воды, называется абиссинским или трубчатым. Его бурят на глубину до пятнадцати метров, а забой сооружают заводскими бетонными кольцами. Если на участке имеется хороший родник, колодец быстро накапливает воду.

Определяясь с типом колодца, учитывайте необходимый вам объем воды для потребления и регулярность потребления водных ресурсов. Например, песчаная скважина вполне обеспечит дачный участок, на котором живут только в весенне-летний период.

Если же требуется обеспечение водой дома, в котором живут круглый год, подойдет артезианская скважина, как наиболее приемлемый вариант автономного водоснабжения.

Действительно ли нужен кондуктор для скважины – в каких случаях?

Кондуктор может потребоваться на участках с рыхлыми грунтами и глубокими трещинами, но я советую быть внимательными, если бурильщики настаивают на его использовании – для Московской области эта мера может считаться крайней.

Для начала я объясню, что такое кондуктор для скважины. По сути, это труба большего диаметра в сравнении с самой обсадной колонной. Ее использование необходимо далеко не всегда – иногда буровики рекомендуют его использование, чтобы больше заработать, ведь цена одного погонного метра бурения на участке с кондуктором увеличивается примерно на 1300-1500 руб.

Но иногда без него действительно не обойтись – правда, выясняется это в 90% случаев уже после начала бурения.

Устройство скважины с кондуктором.

Использование кондуктора в Московской области необходимо в случае, когда верхние грунты – рыхлые, или в них есть глубокие трещины.

Бурение осуществляется с подачей водного раствора к буровой головке, и если на участке ствола скважины есть трещина, то раствор начинает уходить, а на сухую бурить нельзя. В этом случае действительно кондуктор будет единственным способом продолжить работы и выйти на заданную глубину.

ВАЖНО

Кондуктор не нужно загонять на всю глубину скважины – достаточно пройти проблемный участок в верхних слоях грунта, после чего бурение продолжается без него. Дополнительная оплата осуществляется по метражу дополнительной трубы. Пространство между кондуктором и колонной обязательно герметизируется бетонной заливкой.

Черная ПНД труба вместо синей для скважины – годится ли?

Черная труба из технического пластика не годится для использования в пищевых целях, поэтому мой ответ – нет, не годится.

Техническая ПНД труба.

Сравним цены:

• Черная ПНД труба техническая диаметром 110 мм с толщиной стенки 5,3 мм – 135 руб за погонный метр
• Пищевой полиэтилен с синей полосой (SDR – 11 на 16 атмосфер) диаметром 110 мм и толщиной стенки 10 мм – 280 руб за погонный метр
• Труба обсадная для скважин из пищевого полиэтилена диаметром 125 мм с толщиной стенки 7,5 мм с резьбой – 290-300 руб за метр погонный

Поэтому советую вам быть внимательными, выбирая среди предложений от буровых компаний – низкая цена может быть признаком использования некачественных материалов.

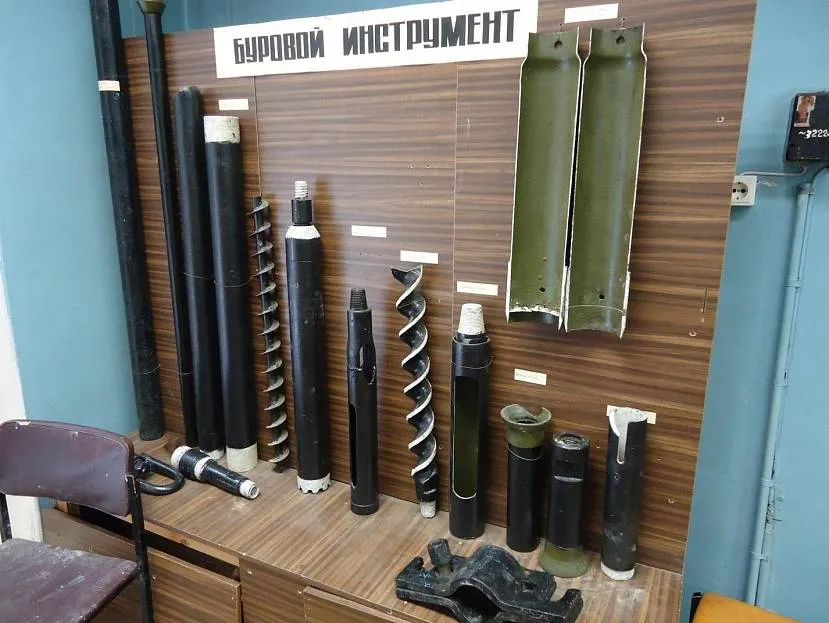

Способы бурения и буровой инструмент

Для самостоятельного бурения скважин подходят следующие способы:

• вращательный (роторный), когда буровой снаряд, вращаясь, «вгрызается» в породу;
• ударный, при котором по буровой штанге делаются удары, заглубляющие снаряд в породу;
• ударно-вращательный, когда штангу поднимают-опускают нужное число раз, рыхля породу, а затем вращают, чтобы забрать эту породу в полость бурового снаряда;
• канатно-ударный, при котором особый буровой снаряд опускают, а затем поднимают на канате, попутно забирая этим снарядом отработанную породу.

Все вышеперечисленные способы — это методы, так называемого, «сухого бурения». Если же говорить о гидробурении, там работать приходится в слое воды или в буровом растворе, которые делают породу более податливой. Гидробурение считается неэкологичным и затратным способом, поэтому любители применяют его крайне редко. Кроме того, оно требует специального профессионального оборудования, тогда как при любом из сухих способов можно обойтись:

• шнековым буром (шнеком), подходящим для суглинков, чуть влажных супесей и мягких глин;
• бур-стаканом (буровым снарядом Шитца), отлично работающим при канатно-ударном бурении со связными, но вязкими, сильно облипающими грунтами, в которых шнек, например, обязательно застрянет;
• ложковым буром, который при вращательном и ударно-вращательном бурении подходит для рыхлых и сыпучих грунтов, держащихся в витках шнека, а также в стакане;
• желонкой, чтобы при канатно-ударном бурении счищать со ствола осыпавшийся грунт, ил или мягкую полужидкую породу;
• ударным долотом для возможной разбивки валунов.

Режущие кромки всех вышеперечисленных буров сделаны из закаленной стали. А посмотреть схемы изготовления самодельных буровых снарядов для скважин на воду можно на рисунке:

Диаметры меняются в зависимости от калибра конкретной скважины.

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Поверхностные насосы и насосные станции

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

• ставят стальной или бетонный кессон;
• оборудуют каменный приямок;
• или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

1. Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
2. Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
3. Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
4. Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
5. Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.
6. Подключают подающую насосную трубу.
7. Затем транзитную трубу (ту, что в дом) подключают к штуцерам адаптера.
8. Прокладывают кабель насоса.
9. Устанавливают скважинную крышку.
10. Как только вода пошла в дом, траншею засыпают.

После проведенных мероприятий пробуренная скважина считается обустроенной.

(78 голос., средний: 4,70 из 5)

Как найти воду, определиться с глубиной и местом бурения?

В народе есть приметы, по которым находят воду

Так поступали наши предки — они наблюдали, какие растения произрастают в той или иной местности. Если на участке растут вербы, лещина, то водоносный горизонт залегает близко от поверхности, на таких участках подземные воды находятся на глубине 3-5 метров от поверхности. Если на участке хорошо себя чувствует калина, сирень, рябина, значит, водоносный горизонт находится примерно на глубине 6 — 10 метров.

Всегда стоит помнить о том, что бурить скважину уместно лишь в том случае, когда к вашему дачному домику подведено электричество.

Колодец, который не эксплуатируется с использованием эклектического насоса, быстро заиливается, процесс бурения нужно будет проводить повторно.

• Если было проведено пробное бурение, в результате которого выяснилось, что водоносный слой расположен на глубине 25 — 30 м, то можно сделать шахтный колодец или водозаборную скважину
• При наличии мощного бурового оборудования можно сделать скважину в любом месте, глубина скважин может достигать 140 метров
• Перед тем как начать бурение, рассчитайте свои возможности и силы, это трудоемкая работа

В некоторых случаях лучше доверить работу людям, знающим толк в бурении, которые сдадут функционирующий объект в сжатые сроки под ключ. Но если вы всё-таки нацелились на самостоятельную работу, вооружитесь необходимыми знаниями.

При наличии мощного бурового оборудования можно сделать скважину в любом месте, глубина скважин может достигать 140 метров.

Дверной проем без двери: обустройство, идеи отделки и оформления на кухне, балконе, в зале (105+ Фото Видео) +Отзывы

Преимущества гидробурения скважин

Вот такие шланги используют для бурения скважин.

Устройство скважин гидробуром — новая технология. Многие считают, что такой метод подходит только для небольших скважин. Но гидробурение применяют даже для систем глубиной более 250 м, просто на дачном участке более распространенным вариантом являются скважины 15-35 м.

К числу преимуществ метода относятся:

• небольшие финансовые затраты;
• возможность использования компактного оборудования, что позволяет выполнять работы даже на небольших площадках;
• простота метода;
• скорость проведения работ, в день можно углубляться на 10 м.

Лучше всего ручное гидробурение осуществлять в местах с мелкообломочными грунтами осадочного типа, поскольку их проще извлекать из скважины. Буровой раствор в таких случаях позволяет обходиться без желонки.

Единственный случай, для которого не рекомендуется гидробурение, — это скальные или полускальные грунты, а также осадочные породы с большим включением крупного щебня и валунов.

Пошаговый план работ

Специфика гидробурения предусматривает строгую очередность этапов работ: приобретается обсадная колонна, заготавливается бурильное оборудование и промывочный раствор. К началу сооружения скважины приступают после сборки малогабаритной буровой установки.

По мере заглубления шахты появляется необходимость в укреплении стенок путем установки обсадной трубы. Она препятствует осыпанию песка и попаданию в скважинный ствол фрагментов галечной породы.

Результат считается достигнутым при прохождении водоноса: бурение завершается с появлением в шахте жидкости.

Определение залегания водоносных слоев

Сооружению автономной скважины предшествует поиск подземного источника. Водоносные пласты располагаются горизонтальными слоями в обломочных и глинистых осадочных породах. Исследование уровня зеркала воды в водяных шахтах на соседних участках поможет определить примерную глубину водоносного слоя.

За точными сведениями рекомендуется обратиться в компанию, проводившую буровые работы недалеко от планируемого к разработке участка. Полную информацию можно получить после геологической оценки территории.

Особенности процедуры позволяют применять технологию гидробурения для сооружения скважинных шахт глубиной 10-30 м. При определении месторасположения водоносного горизонта рекомендуется задействовать разведывательный бур диаметром 100 мм.

Верховодка появляется в стволе после бурения первых 6 м скважиной шахты. Высокая загрязненность не позволяет использовать жидкость из верхних горизонтов для питья, допускается только ее применение для полива огорода, мытья машины и прочих хозяйственно-бытовых нужд.

О вскрытии водоноса свидетельствует увеличение объема промывочного раствора в приямке. Для облегчения ориентирования на зумпфе устанавливают специальные маячки, позволяющие контролировать изменения количества буровой жидкости в яме. Повышение уровня воды считается сигналом для прекращения процедуры.

Подготовка места бурения

Главным условием, обеспечивающим эффективность методики, является предотвращение перебоев в подаче промывочного раствора. Для требуемого количества воды необходимо подготовить специальные емкости вместимостью более 2 м³ или соорудить отдельный приямок объемом более 5 м³. Стенки этого углубления обязательно обрабатывают глиняной смесью.

Для гидробурения сооружаются 2 смежных зумпфа, соединенные переливной траншеей. В первой яме жидкость отстаивается, песок опускается на дно, из второго (основного) приямка вода подается в скважинный ствол. Приямки, предназначенные для содержания приготовленного промывочного раствора, размещаются не дальше 2 м от бурового оборудования.

К сборке бурильной установки рекомендуется приступать после подготовки резервуара с водой. Процедура монтажа несложная и занимает около 60 минут.

Бурение скважины МБУ

Для бурения скважины в песчаных породах требуется большой резерв промывочной жидкости и густой глинистый раствор. Глина перекрывает поры в стволе, препятствуя просачиванию жидкости.

Обсадные трубы из пластика.

Одновременное опускание обсадной трубы и углубление штанги с гидробуром на конце предотвращает обрушение осадочных отложений в шахту. Оптимальным материалом для обсадки являются сталь или пластик.

Для надежной фиксации колонны в теле скважины рекомендуется применять хомуты. Допускается заменять крепежные элементы веревочной петлей.

Принцип работы МБУ заключается в циклическом повторении следующих действий:

• промывочный раствор мотопомпой подается по шлангам в полость штанги;
• по трубе рабочая жидкость направляется к буровому инструменту, разрушая грунт;
• вымываемая порода с промывочным раствором заполняет первый зумпф-отстойник;
• после оседания взвеси суспензия перетекает в основной приямок, откуда вновь поступает в шланг, помпа запускается для повторения цикла.

Установка фильтра и обустройство скважины

В качестве фильтрующего элемента допускается использовать штангу с перфорированным верхним участком. Она размещается внутри обсадной колонны.

При опускании фильтра на дно обсадную трубу вытягивают из шахты до обнажения зоны перфорации. Выступающую часть обрезают для удобства обустройства оголовка. Для укрепления устья и предотвращения просачивания грунтовых вод зазор вокруг ствола заполняют щебнем и заливают бетоном. К эксплуатации скважины приступают после установки насоса.

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

• Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
• На чердаке может быть установлен водонапорный бак
• Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
• Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
• Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
• В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

Как залить свайный фундамент своими руками: пошаговая инструкция

Монтаж оголовка

Типовой оголовок имеет простое устройство, его корпус состоит из двух частей, которые соединяются друг с другом через шпильки с гайками, между ними находится кольцо из резины в форме бублика. В верхней крышке имеются отверстия для ввода кабеля электропитания и напорной трубы (последнее расположено по центру), снизу приварен карабин для закрепления троса электронасоса, сверху прикручены два рым-болта для облегчения посадки на скважину.

Монтаж оголовка проводят в таком порядке:

• Одевают поверх колонны нижнюю крышку и резиновый бублик, пропускают сквозь оголовок кабель питания через резиновое уплотнение и трубу ПНД, в карабин продевают петлю привязанного к насосу троса.
• Опускают в скважинный канал насос с оголовком с помощью троса, привязанного к его рым-болтам, после того как верхняя крышка ляжет на верх колонны, вставляют в ее отверстия 4 резьбовые шпильки.
• Ключом закручивают гайки, соединяя верхнюю и нижнюю половины оголовка, при этом кольцо посередине сжимается, плотно фиксируя конструкцию на поверхности трубы.
• Обрезают напорную трубу ПНД, надевают на нее проходной и компрессионный фитинг, зажимают трубопровод в оголовке.

Монтаж оголовка

Кустарные способы

Для бурения специалисты используют специализированные буровые установки, которые позволяют добраться до вод, залегающих на значительной глубине, буквально за несколько часов. Однако даже при отсутствии специальных практических навыков и дорогостоящего оборудования вполне можно обеспечить дом и подворье достаточно чистой питьевой водой.

Разумеется, это возможно, если подойти к решению вопроса с толком, чувством, расстановкой. Итак, как пробурить скважину для воды своими руками – попробуем рассмотреть вопрос детально. Существует несколько основных кустарных способов, справиться с которыми реально при условии наличия навыков. Рассмотрим каждый из них более подробно.

Следует выбирать максимально подходящий метод Источник solnstroy.ru

Ударно-канатный метод

Для бурения посредством ударно-канатного способа следует заблаговременно подготовить обязательный в данном случае инструмент – желонку, которая являет собой отрез трубы, имеющий острый край и клапан. Создание проходки таким методом занимает немало времени, однако с его помощью вполне можно сделать шахту глубиной 30 метров и более. Далее представлена подробная инструкция о том, как сделать скважину для воды своими руками приведенным выше способом:

• Для упрощения работы предварительно рекомендуется сделать небольшое углубление при помощи обычного бытового бура.
• Над подготовленной упомянутым выше способом ямкой размещается тренога, оснащенная блоком.
• При помощи блока устанавливается трос, дополнительно оснащенный желонкой.
• В подготовленную посредством садового бура роняют желонку, предварительно установив ее на высоту не менее 1,5 метра. Процесс бурения скважины основан в данном случае на следующем принципе: заостренный край желонки рыхлит грунт, который захватывается при помощи клапана.
• Прежде чем вытащит устройство из шахты, необходимо совершить несколько сильных ударов, эта мера поможет захватить как можно больше грунта и несколько ускорить процесс работы.
• По мере увеличения глубины шахты требуется опускать в нее обсадную колонну, которая предупредит возможное разрушение стенок скважины.

Бурение желонкой Источник stroy-podskazka.ru Перед тем, как сделать скважину для воды своими руками на 10 метров посредством желонки, рекомендуется ознакомиться с рядом полезных советов. Один из наиболее важных: в процессе изготовления проходки следует пройти первый слой и углубиться далее для получения воды из второго водоносного пласта. Несмотря на то, что общий срок работы будет значительно увеличен, эта мера позволит получить гораздо более чистую воду.

Метод ударного бурения также допускает использование устройства, аналогичного желонке, а именно – забивного стакана. В отличие от первого варианта, этот прибор не оснащен клапаном. Обусловлено это тем, что стакан используется преимущественно для бурения скважины на вязких грунтах, к примеру, при прохождении суглинистых почв, которые удерживаются в емкости естественным образом без необходимости наличия клапанного устройства.

Перед тем, как самому пробурить скважину для воды, рекомендуется подготовить два устройства, представленных выше. Комплексное их использование позволит в разы ускорить процесс прохождения шахты, независимо от вида грунта.

Необходимые инструменты, в том числе, забивной стакан Источник studfiles.net

Роторный способ

Роторный способ не следует рассматривать в качестве кустарного способа, так как его задействование предполагает использование специализированного оборудования. Однако перед тем, как пробурить скважину, ознакомиться рекомендуется и с этой методикой.

Роторный способ чаще применяется профессиональными бурильщиками в том случае, если предполагается проведение работ на скальных породах. Для использования его на практике требуется наличие буровой установки, оснащенной ротором. Изготовить такое оборудование в кустарных условиях практически невозможно.

Процесс прохождения шахты осуществляется посредством бура, вращение которого происходит в результаты работы мотора. Непосредственно ротор в данном случае выступает в качестве движущего момента, вращающего расположенный в глубинных слоях шахты инструмент. Помимо непосредственно буровой установке способ требует использования дополнительных инструментов для промывки проходки.

Роторный способ Источник mircyber.ru

Выбор глубины отверстия

Перед началом работ необходимо выяснить, каких же размеров будет скважина. Глубина может составлять от 3 до 7 и более метров. Это зависит от многих факторов. В основном главным является её будущее месторасположение.

В зависимости от глубины их можно разделить:

• Неглубокая скважина (до 3-х метров). Такой вид используется исключительно для технических нужд или полива огорода. Проект можно выполнить, если скважина проходит близко к поверхности земли. Из материалов и инструментов понадобятся бур, осадная труба и ручной насос.
• Скважина средней глубины (от 3 до 7 метров). Такую воду можно уже пить. Для самостоятельной установки, кроме бура, нужно иметь лопату и время на обустройство ямы (шурфа). Шурф — это котлован размерами 1.5 х 1.5 х 1.5 метра, который предназначен для упрощения самостоятельной установки скважины на большую глубину. После монтажа всей конструкции яма засыпается.
• Скважина глубиной более 7 метров. Она позволит закрыть проблемы с водой для всех жителей дачи: не только личные потребности, но и в технических целях для поливания огорода и тому подобное.

Ударно-канатное оборудование

Как пробурить самому скважину на даче? В качестве рабочего инструмента подобного сооружения выступает какой-либо тяжелый объект, соединенный с тросом. С технологической точки зрения данный способ является самым простым. К тому же он хорош тем, что в этом случае можно обойтись без использования специализированной техники, поскольку такую установку можно изготовить самостоятельно. Для подобной реализации кое-что понадобится:

• Забивной объект (стакан) – для этого можно взять кусок трубы длиной 2 метра, с заточенным острым краем с одной стороны (со скосом внутрь).
• Ударная штанга – она будет производить удары по наковальне, которая располагается на другом крае забивного стакана.
• Трос либо канат с диаметром 10 мм, не меньше.
• Каркас – станина, тренога.
• Лебедка – необходима для поднятия стакана.

Высота всей конструкции должна превышать высоту забивного стакана на 1,5-2 метра (можно больше, но в разумных пределах). Это делается для облегчения его поднятия. Как же будет функционировать данная установка?

Бурение скважины на даче своими руками (фото можно встретить по ходу текста) в этом случае производится следующим образом. С помощью лебедки поднимается забивной стакан, после опускается на землю, куда он впивается своим острым краем. Далее с помощью ударной штанги забивной стакан углубляется в грунт. Когда он погрузится, его поднимают, удаляют с его полости землю, которая удерживается силой трения, после чего процедура повторяется до достижения необходимой глубины.

Такая методика актуальна в отношении мягкой, несыпучей породы. Если же грунт сыпучий, то вместо забивного стакана стоит использовать желонку. В ее нижней части есть клапан, за счет которого земля будет удерживаться.

В процессе бурения необходимо время от времени опускать обсадные трубы, чтобы почва не осыпалась. По понятным причинам диаметр этих труб должен быть больше, чем размер забивного стакана. Помимо этого, необходимо следить за вертикальностью скважины.

По окончании работ по бурению необходимо задуматься над тем, как обустроить скважину на даче своими руками. Но об этом немного позднее.

Общие сведения о гидробурении

Гидрогеологи обозначают три водоносных интервала – глубиной от поверхности 12 метров, 13–50 метров и свыше 51 метра. Очевидно, что бурение скважины своими руками доступно лишь в пределах первого водоносного уровня. А с применением специальных устройств и в лёгком грунте вручную можно осилить ещё и второй уровень, но третий – доступен лишь самоходным установкам гидробурения. Чтобы бурить такой установкой, требуется пройти курс обучения и стать профессионалом.

Горизонт 0–12

На горизонтах самого верхнего уровня водозаборные сооружения выполняют, как правило, в виде «Абиссинского колодца» – название по местности в Эфиопии, ставшей родоначальником способа извлечения воды из недр. Бурение скважин под воду в верхнем слое чревато тем, что зачастую верховодка имеет бурый оттенок, поскольку включает загрязнения, привнесённые с земной поверхности. Для полива такую промводу использовать можно, но желательно пробурить скважину глубже, до чистой водички. Дебет скважины верхнего уровня не превышает 25 кубометров за сутки, у этого водозабора есть ряд преимуществ:

• конструкция несложная и сложностей с монтажом не возникает;
• применяются недорогие материалы, что обусловливает невысокую стоимость работ;
• не требуется оформление разрешения на водопользование;
• отсутствие избытка солей в водозаборе;
• пробурить скважину можно в условиях ограниченного пространства.

Недостатки этого вида водозабора уже обозначались выше: это близость поверхности со всеми её негативами. А также и то, что не всякий грунт позволит пробить его своими руками и без специального оборудования на 10 метров.

Горизонт 13–50

Для добычи с этого горизонта при определённых условиях можно пробурить скважину под воду своими руками. Это уровень средней глубины и зачастую он состоит преимущественно из песка, потому и скважины на воду этого уровня называют ещё песчаными. Водичка здесь кристально чистая, но чтобы добраться до неё с помощью самодельного оборудования, потребуется изрядно потрудиться. Посредством песчаной скважины можно обеспечить водозабор производительностью 20 кубометров за сутки. Если грунты в месте строительства водозабора позволяют выполнять пробуривание скважин на воду, то преимуществами таких конструкций являются:

• отсутствие сложностей при осуществлении проекта;
• умеренные расходы на требуемые материалы и инструмент;
• не требуется оформление разрешений надзорных учреждений;
• доступность выполнения работ по строительству скважины на воду своими руками.

К неблагоприятным моментам эксплуатации песчаных скважин можно отнести необходимость в обеспечении постоянного их дебита, хотя, в зависимости от условий пользования, это может обернуться и плюсом. В зависимости от качества добываемого ресурса может потребоваться установка фильтров для поглощения нежелательных химических соединений.

Горизонт 51–200

На такой глубине залегают артезианские воды, то есть, заключённые и среди водоупорных пород и сжатые их давлением. На этот горизонт поверхностные загрязнения проникнуть не могут. Скважины на воду с этого уровня называют артезианскими и часто под воздействием давления горных пластов они фонтанируют. Очевидно, что бурение водяных скважин такой протяжённости осуществимо только с применением специальной техники и при соблюдении технологии производства работ, поскольку водоносный пласт находится под давлением. Тем не менее на некоторых участках приходится делать водозабор и с таких глубоких горизонтов просто потому, что в верхних слоях её нет. Важными преимуществами таких водозаборов, помимо высокого качества, являются возможность обеспечения водой сразу нескольких объектов водопользования и необязательность установки водяного насоса.

Чтобы пользоваться артезианской водой, потребуется оформить разрешение на спецводопользование и привлечь профессиональную бригаду с соответствующим оборудованием, а это стоит немалых денег. Кроме того, потребуется умягчение этой водички, потому как в её составе содержится много растворённых минералов.
