Биметаллические радиаторы отопления технические характеристики + Видео

Размеры биметаллических радиаторов

Их определяют 3 характеристики: глубина, высота и ширина. Первые два значения устанавливаются в соответствии с размерами секции, а последнее — с их числом.

Высота радиатора напрямую зависит от параметра зазора между центрами входных и выходных отверстий (вертикальными каналами): 20, 35 и 50 см.

В зависимости от модели батареи различна её монтажная высота. Данные о ней указываются в спецификации.

Расстояние между осями изготовитель прописывает в наименовании радиатора.

Ширину радиатора определяет количество секций.

Глубина батареи фиксированная, и составляет 8—10 см. Выбор необходимого варианта зависит от личных предпочтений покупателя и интерьерных особенностей помещения.

Особенности систем центрального и автономного отопления

Чтобы разобраться с тем, как правильно выбрать батареи отопления для квартиры, важно учитывать особенности устройства системы центрального отопления и ее отличия от автономной отопительной системы, функционирующей в частном доме. Алюминиевый радиатор в интерьере частного дома. Алюминиевый радиатор в интерьере частного дома

Алюминиевый радиатор в интерьере частного дома

При централизованном отоплении тепло от теплоносителя по трубопроводу поступает в квартиру от внешнего источника тепла (котельной или местной тепловой электростанции).

Плюсы отопительной системы этого типа:

Невысокая стоимость монтажа и обслуживания.
Способность работы на недорогом топливе (в котельных с этой целью может использоваться каменный уголь, газ, древесные отходы и т.д.).
Отсутствие вредных продуктов горения при эксплуатации системы.

Недостатки:

Наличие химически активных примесей в теплоносителе, приводящих к коррозии труб и радиаторов.
Присутствие мелких камешков и песчинок в циркулирующей жидкости, способствующих истиранию рабочих элементов батареи.
Нестабильность рабочей температуры (она может колебаться в течение отопительного сезона).
Достаточно высокое давление.
Возможность возникновения гидроударов – мощных скачков давления в системе.

Независимость.
Возможность регулировки обогрева.
Возможность круглогодичного обеспечения горячей дома водой (при использовании двухконтурного котла отопления).
Экономия в оплате.
Невысокое давление в системе и отсутствие гидроударов.
Более высокое качество теплоносителя по сравнению с централизованной системой.

Недостатки:

Сложность в монтаже.
Дополнительные расходы на ремонт и обслуживание.
Необходимость в наличии разрешительных документов при монтаже такой системы в квартире городского типа.

Таким образом, основные факторы, основываясь на которых, можно ответить на вопрос, какие лучше для квартиры радиаторы отопления – это цена, мощность и надежность этих приборов, а также их соответствие требованиям, предъявляемых в каждом конкретном случае

А говоря о том, какой производитель радиаторов отопления лучший, рекомендуем обратить внимание на хорошо зарекомендовавших себя производителей, таких как Sira, Global (Италия), Rifar (Россия)

Поэтому для квартиры во многоэтажном доме рекомендуется выбирать такие батареи, которые способны выдерживать высокое давление, гидроудары и агрессивный теплоноситель — всем этим критериям соответствуют биметаллические радиаторы. Для домов старой постройки небольшой этажности, где давление не такое высокое, также подойдут и чугунные радиаторы.

А для частного дома можно рассмотреть вариант установки алюминиевых батарей, так как стоимость у них вполне приемлемая, теплоотдача высокая, дизайн современный, плюс, их можно использовать для систем с регулировкой температуры.

Отзывы также могут помочь определиться с тем, на каких радиаторах отопления остановить свой выбор. Вот некоторые из них.

«Жили в сталинке, по канону, там были установлены надежные чугунные радиаторы, некрасивые, но грели сносно. Переехали в новую квартиру, пришлось изучить виды радиаторов. Остановились на биометаллических, так как по надежности не уступают чугунным, и нагреваются в разы быстрее остальных, не прогадали.»

Татьяна, Орел

«В квартире старая батарея тридцатилетней давности проржавела, решила заменить ее на новую. Долго не могла определиться с выбором при таком обширном ассортименте отопительного оборудования

В итоге решила поставить секционный алюминиевый радиатор, причем заводской сборки, что очень важно при установке. Четыре сезона уже в эксплуатации, за это время батарея не прорвала, хорошо греет комнату и прекрасно выдерживает давление центральной системы отопления. Единственное, что всегда делаю перед началом отопительного сезона, очищаю радиатор от пыли и грязи

Единственное, что всегда делаю перед началом отопительного сезона, очищаю радиатор от пыли и грязи. »

Елена, Пенза

«По моему сугубо личному мнению, биметаллические радиаторы отопления это идеальный вариант для квартир с центральным отоплением. У нас в квартире стоят уже более пяти лет именно такие радиаторы. Они более надежные и прочные по сравнению с алюминиевыми радиаторами, а следовательно никакие перепады давления им не страшны, к тому же, биметаллические радиаторы обладают хорошей теплопроводностью и долговечностью. Недостаток их — лишь высокая стоимость.»

Артем, Волжский

Виды радиаторов: какие лучше и надежнее?

Биметаллические и полубиметаллические радиаторы абсолютно одинаковы по внешнему виду, но, несмотря на это, имеют определённые несоответствия между собой.

Чтобы в этом разобраться, требуется подробно разобрать каждый вид.

Биметаллические

В таких источниках обогрева помещения под корпусом помещён сердечник из стали с высоким показателем прочности. Внешний кожух оборудования и трубы, находящиеся в специальных формах, выполнены из алюминия.

Отличия таких радиаторов от алюминиевых и чугунных батарей следующие:

Показатель теплоотдачи. По данному параметру биметалл опережает чугун, так как он обладает большей энергоэффективностью. У первого диапазон варьируется от 160 до 180 Вт, у второго от 110 до 160 Вт. Секция алюминиевого радиатора имеет производительность около 200 Вт.
Стоимость. Самым дорогим является биметалл. Он дороже чугуна практически в два раза, а опережает по стоимости радиаторы из алюминия всего на треть.
Реакция на качество теплоносителя. Алюминий очень чувствителен к любым примесям. Подключение таких батарей к центральной отопительной системе приводит к истончению их стенок, и, как следствие, к протечкам.

Благодаря стальному сердечнику биметаллические радиаторы отопления не подвергаются никаким химическим реакциям, но при сливе системы и попадании в них воздуха начинается образование коррозии. Самым устойчивым по этому показателю является чугун.

Фото 1. Биметаллический радиатор в интерьере квартиры, имеет высокие показатели теплоотдачи, не подвергается химическим реакциям.

Срок эксплуатации. Самым недолговечным считается алюминий, служит всего 10 лет, биметалл ― 15, а чугун свыше 50 лет.
Предельная температура воды. Величина такого параметра для биметаллических радиаторов составляет 130 °C, а для двух других видов батарей ― 110 °C.
Реакция на воздействие высокого давления. Гидроудары являются слабой стороной чугуна. Он способен выдерживать всего 12 атмосфер, алюминий ― 16. В то время как биметалл, благодаря своему строению, переносит скачки давления до 50 атмосфер.

Полубиметаллические

По внутреннему строению отличие такого типа от полноценного биметалла в том, что у полубиметаллической конструкции вертикальные внутренние каналы выполнены из стали, а горизонтальные из алюминия.

Такие батареи не подходят для подключения к центральной отопительной системе.

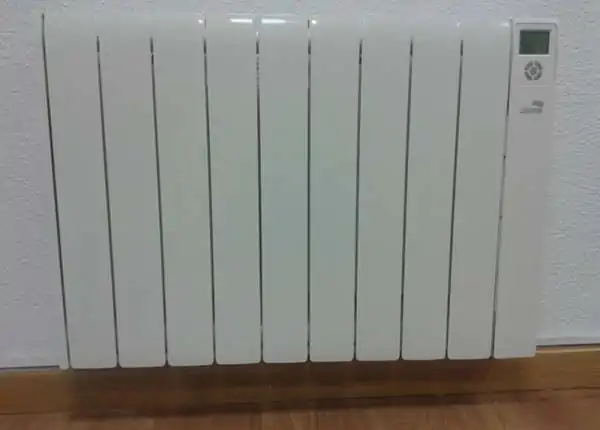

Фото 2. Полубиметаллическая батарея со встроенным терморегулятором, которую нельзя подключать к центральной системе отопления.

Отличия от других типов приборов отопления следующие:

стоимость меньше на 20%, чем у биметалла;
показатель теплоотдачи у радиаторов немного ниже, чем у чугуна и выше двух других типов обогревателей;
полубиметаллические батареи очень чувствительны к присутствию посторонних примесей и низкому качеству теплоносителя, этот показатель абсолютно уравнивает их с алюминиевыми радиаторами;
срок эксплуатации таких источников отопления помещения составляет 7–10 лет.

Важно! Под воздействием гидроудара или высокой температуры у полубиметаллических конструкций может происходить смещение элементов из алюминия. Это неминуемо приводит к образованию протечек и аварийной ситуации

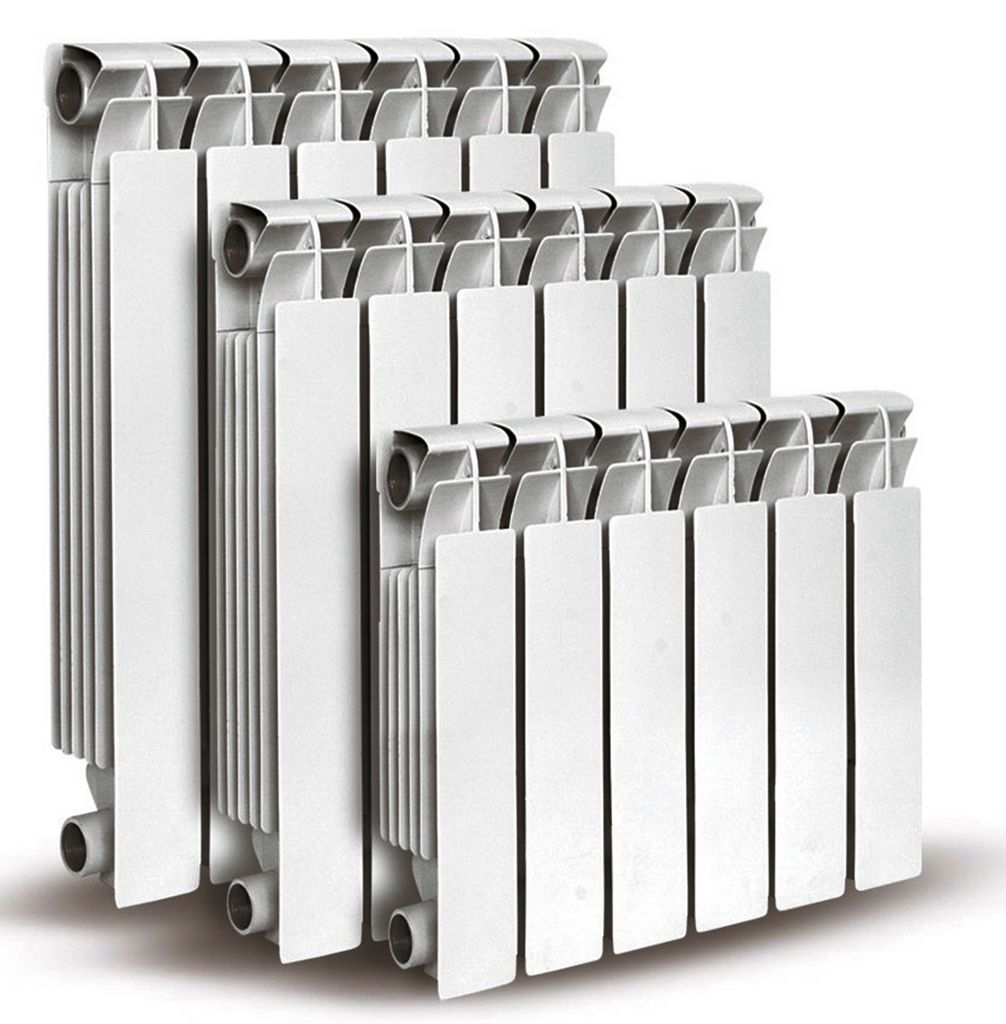

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Устройство и свойства биметаллического радиатора

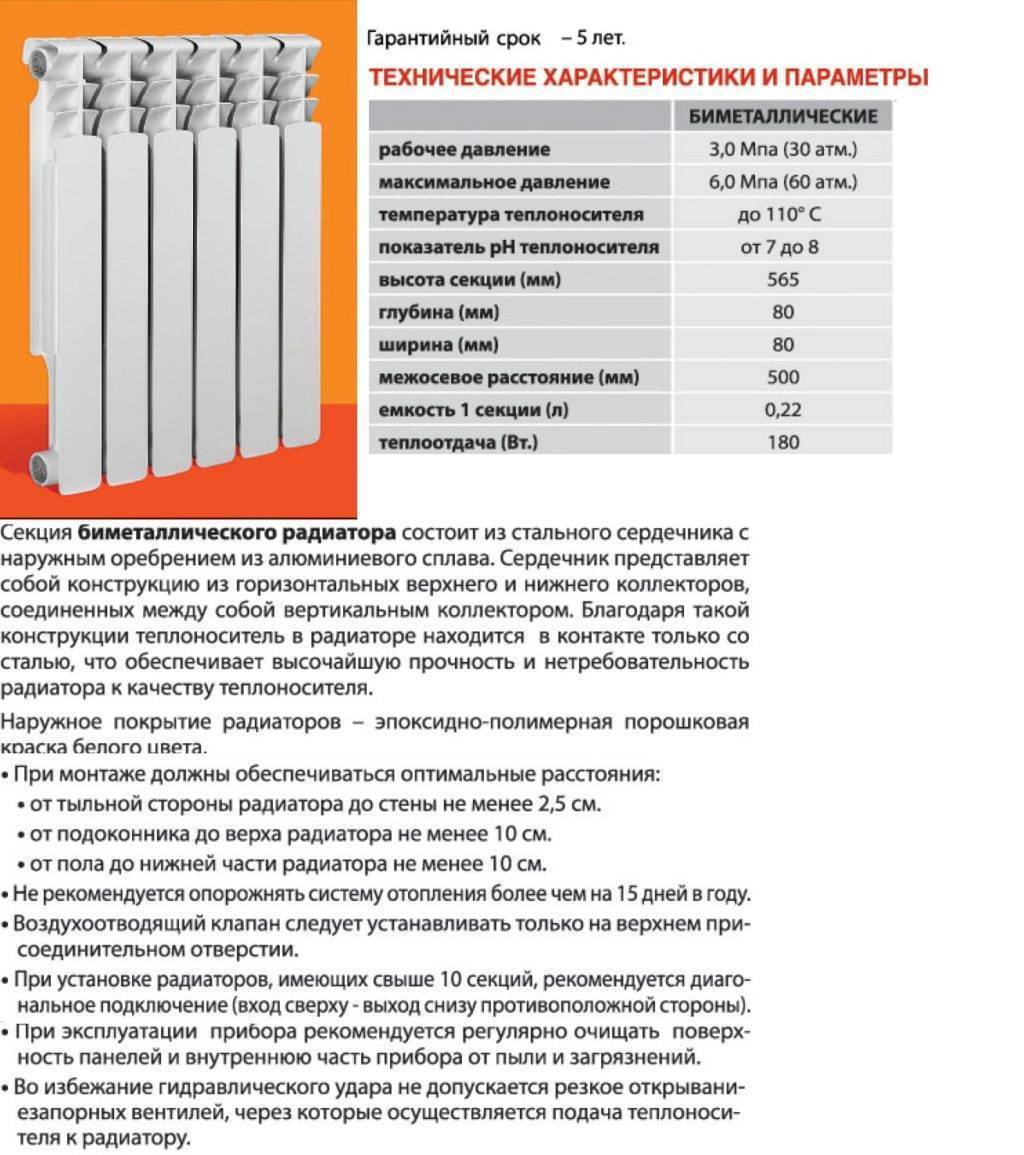

Биметаллические радиаторы имеют комбинированную структуру – их внутренняя часть, контактирующая с теплоносителем, изготовлена из стали; внешняя часть, отвечающая за качество теплоотдачи, выполнена из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нейтрализуя их недостатки.

От алюминия биметаллические радиаторы отопления получили:

высокую теплоинертность;
отличную теплоотдачу;
быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

устойчивостью к перепадам давления и гидроударам;
стойкостью к электрохимическим воздействиям;
нетребовательностью к качеству теплоносителя;
долговечностью.

В отличие от алюминиевых радиаторов. биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:

высокий порог предельного давления – 30–40 атмосфер;
большая мощность при небольших габаритах;
экономичность, обусловленная небольшим сечением каналов;
удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.
продолжительный срок службы – до 25 лет;
современный и привлекательный внешний вид.

Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять, какой радиатор перед вами, можно в первую очередь по весу. Биметаллический прибор со стальным сердечником значительно тяжелее алюминиевого аналога.

BASE

Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных биметаллических секционных радиаторах.

Каждая секция радиатора RIFAR Base состоит из стальной трубы, залитой под высоким давлением высококачественным алюминиевым сплавом, обладающим высокими прочностными и антикоррозионными свойствами. Полученное в результате изделие с развитым оребрением обеспечивает эффективную теплоотдачу при максимальном запасе прочности.

При производстве радиаторов компания РИФАР использует стальные трубы собственного изготовления из качественной конструкционной стали, обеспечивающие высокие эксплуатационные характеристики и коррозионную стойкость выпускаемых приборов.

Радиаторы RIFAR Base представлены тремя моделями с межосевыми расстояниями 500, 350 и 200 мм.

Модель RIFAR Base 500 – одна из самых надежных и мощных среди биметаллических радиаторов, что делает ее приоритетной при выборе радиаторов для отопления больших и/или слабоутеплённых помещений. Широкий модельный ряд позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Base 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.

Радиаторы RIFAR Base предназначены для использования в водяных системах отопления открытого или закрытого типа, подключенным к внешним теплосетям по зависимой или независимой схемам.

Серийно производятся радиаторы с числом секций от 4 до 14.

Радиаторы модификации RIFAR Base Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.

Для установки радиаторов вдоль закругленных стен производятся уникальные радиаторы с радиусом кривизны RIFAR Base Flex.

Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели Base 10 лет при соблюдении условий монтажа и эксплуатации; срок службы радиаторов составляет 25 лет с момента установки.

Радиаторы RIFAR Base прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».

Технические характеристики одной секции

Межосевое расстояние, мм	Габаритные размеры, мм	Номинальный тепловой поток, Вт	Объем теплоносителя, л	Масса, кг
высота	ширина	глубина
500	570	80	100	197	0,20	1,84
350	415	80	90	139	0,18	1,25
200	261	80	100	100	0,16	0,90

Паспорт:
Сертификат:

Высокие радиаторы

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления: при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

высота секции 880 миллиметров;
глубина 95 миллиметров;
длина 80 миллиметров.

Выбор, учитывая размеры радиаторов отопления, детали на видео:

https://youtube.com/watch?v=tWZXYywdG5s

Существуют отопительные радиаторы различных конструкций, выполненные из разнообразных материалов. По материалу изготовления радиаторы делятся на чугунные, стальные, алюминиевые, медные, биметаллические, пластиковые.

Наиболее распространены первые три вида радиаторов. Данное оборудование рассчитано на водяную систему отопления.

Стандартные габариты отопительных радиаторов:

Производители чугунных радиаторов ориентируются на требования ГОСТ 8690-94. Согласно этому нормативному акту есть сетка размеров радиаторов отопления из чугуна:

Расстояние между входным и выходным штуцером: 300 (мм), 400 (мм), 500 (мм), 600 (мм), 800 (мм).
Высота радиатора: 400 (мм), 500 (мм), 600 (мм), 700 (мм), 900 (мм).
Глубина изделия: 100 (мм), 160 (мм), 200 (мм).
Номенклатурный шаг составляет от 0.14 до 0.21 (кВт).
Показатель удельной массы варьируется от 43.5 до 49.5 (кг/кВт).

Чугунные радиаторы рассчитаны на рабочее давление в системе отопления, составляющее 1.5 (Мпа). Как правило, изделия состоят из 4 – 7 секций.

Производители стальных панельных радиаторов ориентируются на требования ГОСТ 20335-74.

Согласно этому нормативному акту есть сетка размеров радиаторов отопления из стали:

Расстояние между входным и выходным штуцером: 300 (мм), 500 (мм).
Глубина изделия: 40 (мм), 80 (мм), 115 (мм).
Диаметр условного прохода штуцеров составляет 20 (мм).
Номинальная теплоотдача варьируется от 0.5 до 1.07 (экм).

Существует три варианта исполнения стального радиатора: однорядный, однорядный с рёбрами, двухрядный.

Стандартных габаритов алюминиевых радиаторов не существует, однако при их изготовлении производитель ориентируется на ГОСТ 8617. Согласно этому акту, толщина стенки алюминиевого радиатора, соприкасающейся с водой, должна быть не менее 1.5 (мм).

Маркировка чугунных и стальных радиаторов содержит их тип и параметры.

Например: радиатор МС-140-400-0,9-7 ГОСТ 8690-94 расшифровывается – радиатор из чугуна, тип МС-140, расстоянием между штуцерами 400 (мм), рабочее избыточное давление 0,9 (Мпа), с количество секций 7. РСВ-1 – 400 – 9 – 1.4 – ГОСТ 20335-74 расшифровывается – радиатор из стали, каналы вертикальные, однорядное исполнение, расстояние между штуцерами 400 (мм), рабочее давление 9 (кгс/см2), поверхность нагрева 1.4 (экм).

Плюсы и минусы

Приобретая установку, выполненную из биметалла, ваша отопительная система будет обеспечена множеством положительных моментов:

В первую очередь, это долгий срок службы. Благодаря высокому качеству конструкции, в которой совмещены два хороших материала, такие радиаторы могут эффективно работать на протяжении 30-50 лет.
Прочность и надежность

Эти качества обеспечиваются благодаря стальной сердцевине, которая способна выдержать высокое рабочее давление и гидравлические удары.
Биметаллические радиаторы отопления пригодны для любой отопительной системы, даже с теплоносителем низкого качества.
Высокая теплоотдача — еще одно важное положительное качество. За счет того, что внешний корпус сделан из алюминия, тепло по комнате распределяется очень быстро

Стандартные модели, в которых дистанция между осями — 500 мм, имеют теплоотдачу до 190 Вт, что значительно больше, чем в радиаторах, выполненных только из одного металла.
Благодаря встроенному терморегулятору, можно контролировать и регулировать температуру нагрева.
Внешне батареи из биметалла очень привлекательны. Различные цветовые и дизайнерские решения позволяют каждому подобрать радиатор на свой вкус.

Как видим, у биметаллических радиаторов большое количество плюсов, обуславливающие широкий спрос на такие изделия

Однако, есть и некоторые минусы, на которые нельзя не обращать внимание при выборе:

Разные коэффициенты расширения стали и алюминия. В связи с этим, после длительной эксплуатации в отопительном контуре могут возникать шумы и скрипы, а также прочность конструкции будет ниже.
В процессе монтажа радиаторов в центральную отопительную систему теплопроводные трубы могут быстро засориться. Это обусловлено тем, что они имеют небольшой диаметр. Учитывая эту особенность, лучше предостеречься и установить фильтр грубой очистки.
Высокая цена биметаллических радиаторов.

Сколько тепла отдаёт биметаллический радиатор?

Как показывает практика, биметаллический радиатор отдаёт тепла примерно столько же, сколько чугунный аналог. Этот показатель колеблется в районе 150-180 ватт. Детально об этом написано в паспорте той или иной модели. Мы же опять возьмём за пример несколько самых известных производителей, о которых говорили выше и составим небольшую таблицу с параметрами теплоотдачи.

Обязательно стоит сказать, что чем выше показатель, тем лучше будет теплоотдача поэтому всегда стоит выбирать модели с показателями повыше. Прямо говоря – чем выше будет показатель, тем теплее будет в квартире в отопительный сезон.

Классификация отопления по материалу изготовления

Также выделяют отдельные виды радиаторов по материалу изготовления. Они бывают чугунные, стальные, алюминиевые и биметаллические. Есть еще и медные радиаторы отопления, но из-за высокой стоимости этого металла такие конструкции почти не используют.

Чугунные

В постройках прошлого столетия в основном стоят чугунные батареи. Они довольно громоздкие, тяжеловесные и малопривлекательные.

Плюсы батарей из чугуна состоят в следующем:

Высокая тепловая инертность позволяет прибору после отключения отопления некоторое время сохранять тепло. Однако это одновременно и минус, ведь после запуска отопления батарея долго греется.
Агрегат прослужит более 50 лет, поскольку устойчив к коррозии.
Можно применять в системах с повышенным рабочим давлением. Отсутствует чувствительность к чистоте теплоносителя.
Чугунные конструкции можно комбинировать с трубопроводами из других материалов.
Поскольку ребра секций расположены вертикально, теплоотдача очень высокая.
Устойчивость к высоким температурам и прочность.
Невысокое гидравлическое сопротивление.

Технические характеристики отопительных приборов из чугуна:

габариты – 37-57 см (высота), 60-90 см (ширина);
вес каждой секции максимум 9 кг;
тепловая мощность одной секции – до 150 Вт;
рабочее давление – от 9 до 18 атм.;
максимальная температура жидкости – 150 градусов.

Недостатки чугунных батарей в их большом весе и внушительных габаритах. Эти приборы нужно регулярно окрашивать. Из-за высокой инертности невозможно отрегулировать температуру в помещении с помощью терморегулятора.

Алюминиевые

Инверторные батареи отопления из алюминия используют в своей работе принципы конвекции.

Технические характеристики:

габариты – 80 см (ширина), 38-59 см (высота), 35-50 см (осевое расстояние);
тепловая мощность – 80-215 Вт;
предельная температура жидкости – 110 градусов;
рабочее давление – от 6 до 16 атм.;
срок службы доходит до 20 лет.

Алюминиевые батареи делают методом экструзии или литья. В первом случае применяют прессование с последующим делением на отдельные секции, которые затем герметично соединяют. Литые конструкции делают из расплавленного металла в условиях высокого давления.

Плюсы агрегатов из алюминия состоят в их малом весе, высокой теплоотдаче и приемлемой стоимости. На батарею можно установить терморегулятор. Агрегат внешне привлекательный и достаточно прочный.

К недостаткам причисляют невозможность использования в системах с антифризом. Невысокая коррозионная стойкость батареи требует использования теплоносителя с низкой кислотностью. Из-за окисления алюминия система будет завоздушена. В месте резьбового соединения часто возникают протечки. Батарея плохо переносит гидроудары.
