Конструирование бетононасоса своими руками

Необходимые материалы и инструменты

Для сборки малогабаритного бетононасоса вам понадобятся следующие материалы и инструменты:

1. Бензомоторная помпа:

• Бензиновый генератор мощностью от 3,5 кВт;
• Насосная станция с двигателем мощностью от 2,5 кВт;
• Шланги и фитинги для соединения генератора с насосом и насоса с выходным шлангом;
• Резиновые уплотнения и смазки для обеспечения герметичности соединений;

2. Шасси и рама:

• Прочная стальная рама с регулируемой высотой и углом наклона;
• Шасси с колесами для удобной транспортировки;
• Крепежные элементы (болты, гайки, проволока) для закрепления помпы на раме;

3. Система управления:

• Пульт дистанционного управления для контроля работы помпы;
• Электронные датчики и показатели для измерения давления и расхода бетона;
• Кабели и разъемы для подключения системы управления к помпе;

4. Дополнительные материалы:

• Арматура и металлические профили для создания опор и крепления;
• Панели из фанеры или другого прочного материала для защиты и облицовки помпы;
• Изоляционные материалы и покрытия для защиты от внешних воздействий;
• Инструменты (ключи, отвертки, сверла и прочее) для сборки и установки всех компонентов.

Необходимые материалы и инструменты могут варьироваться в зависимости от конкретной конструкции бетононасоса и требований к его функциональности. Обязательно учитывайте рекомендации и инструкции производителей оборудования при сборке своего бетононасоса.

Российский участник рынка

Из отечественных производителей бетононасосов лидерство принадлежит ПАО «Туймазинский завод автобетоновозов». Модельный ряд автобетононасосов отечественного производителя включают в себя модели TZA с распределительными стрелами малой длины до 32 м и технику совместной разработки TZA-LIEBHERR с распределительными стрелами большей длины, до 47 м.

Популярная туймазинская модель на автомобильном шасси – АБН-37 укомплектована насосом фирмы Liebherr, который обеспечивает безотказную работу всего рабочего оборудования в целом, а также увеличивает ресурс работы гидравлической системы. Такие же блоки насосов устанавливаются на автобетононасосы ведущих европейских компаний, производительность по сравнению с обычными насосами TZA увеличена до 120 м3/ч. Автобетононасос имеет компактные размеры, обладает высокой маневренностью, прост в эксплуатации и обслуживании. К тому же АБН при своей небольшой массе проходит посты весового контроля без проблем, так как имеет нагрузку менее 8 т на ось. Управление осуществляется со стационарного пульта, установленного на автобетононасосе, предусмотрен также выносной дистанционный пульт. Бетонная смесь подается по прямолинейному подвижному бетонопроводу: по горизонтали на расстояние до 450 м, по вертикали на высоту 60–95 м. Автобетононасос АБН-37 может работать при температуре окружающего воздуха до –15 °C.

Линейка стационарных бетононасосов от TZA представлена двумя сериями с электрическим и дизельным приводом производительностью от 20 до 70 м3/ч. Отличить их можно по индексу в названии модели, буква Е указывает на электрогидравлический тип привода от сети в 380 В, а литера D обозначает гидромеханический привод от автономного двигателя марки Д-242. Стационарные бетононасосы производительностью 20 м3/ч имеют объем загрузочной воронки 0,45 м3. Бетонная смесь подается по горизонтали на расстояние до 340 м, а по вертикали до 40 м. Гидросистема комплектуется гидроаккумуляторами и бетонотранспортными гильзами европейского производства. Бетононасосная группа оснащена S-шибером для подачи бетонной смеси. В стандартной комплектации есть звенья бетоноводов длиной 2600 мм, общей длиной 125 м, с 48 муфтами, пятью коленами на 90° и одним концевым гибким рукавом длиной 4 м.

Уже больше половины столетия бетононасосы, соединив в себе все самое лучшее от других способов транспортировки бетонной смеси, являются незаменимыми помощниками на строительной площадке. Транспортировка бетона с помощью бетононасосов имеет много преимуществ по сравнению со старым методом доставки бетона, например, краном. Бетононасос способен поднимать смеси намного быстрее, а также поддерживать непрерывную подачу смесей наверх. Бетоноводы могут быть зафиксированы в нужных местах, поэтому бетон можно заливать туда, куда нужно, минуя дополнительные приспособления. Способность транспортировать бетон в больших количествах на нужные дистанции и с минимальными затратами труда позволяет бетононасосам быть экономически востребованными в самых разнообразных строительных проектах. Бетоноводы могут быть достаточно длинными, что позволяет бетононасосу находиться далеко от места заливки и осуществлять подачу смеси на десятки метров в высоту и в длину. Это делает бетононасос совершенным инструментом в работе по строительству зданий и высотных конструкций.

тестирование и Привод оборудования

Не меньше существенная составляющая установки – привод. Он обязан приводить в движение поршень для нагнетания раствора.

Мотор может быть одного из 2-ух видов:

• Гидравлический;
• Электромеханический.

Дабы выполнить бетононасос собственными руками, зачастую останавливаются на электромеханической модели. Если например полагать об простате и экономии, то он намного превосходит первоначальный вид.

Видео-инструкция:

Состоит такое приводящее устройство из следующих ингредиент:

• Асинхронный трехфазный мотор;
• Редуктор;
• Механизм, преобразующий вращательное движение в поступательное;
• Шкворня.

Собрать всю систему вместе не должно составить особого труда. Сначала нужно сварить из профиля из металла каркас, к какому будет крепиться уже собранный раньше бетононасос.

К нему опять же прикручивается элекрический двигатель с подсоединенным пускателем.

К валу электрического двигателя с помощью болтовых соединений закрепляется редуктор. Потом нужно сделать и поставить преобразовательный механизм.

Его главное назначение – преобразовывать круговые движения вала в поступательные (тому назад-вперед).

Чтобы вся конструкция исправно делала собственный назначение, поршень и преобразующий механизм между собой соединяются с помощью шкворня.

Сейчас, когда собранный бетононасос собственными руками готов к работе, остается совместить элекрический двигатель с питающим кабелем и приступать к проверке.

Для того, чтобы сделать установку больше мобильной, ее устанавливают на одноосном прицепе.

Так можно ее будет свободно переместить по площадке где проходит строительство или совсем перевозить на прочие объекты строительства.

Чтоб удостовериться в корректной и неопасной работе собранной установки, нужно провести первое тестирование.

Видео:

Перед первоначальным пуском насос нужно наполнить смесью бетона, пускай и с большим содержанием воды – проверка на холостом ходу неприемлима.

Следуя всем приведенным рекомендациям, собранный бетононасос собственными руками обязан служить весьма долго.

Но перед тем как начать работать, нужно все внимательно просчитать. Если например все составляющие устройства нужно будет докупать на рынке, их цена может добиться 60 тыс. рублей.

Но когда установка необходима только для разового применения – аренда станет более верным и выгодным решением.

Думаем Вам понравилась заметка — Бетононасос собственными руками

Руководство по сборке насоса своими силами

Трубу для будущего цилиндра насоса нужно тщательно отшлифовать изнутри, а в двух противоположных стенках прорезать отверстия и вварить короткие патрубки под клапаны. Поршневая головка вытачивается на токарном станке по размерам камеры гидравлического стакана на чертеже, доводится и шлифуется до полного совпадения с внутренним диаметром (допуск не должен превышать ±0,1 мм). После этого в патрубки вставляют клапаны, закручивают и регулируют их шурупами.

Инструкция по сборке привода:

• Закрепить трехфазный двигатель на колесной базе или сварной раме.
• Установить на роторный вал соединительную муфту и через нее подключить понижающий механический редуктор.
• На выходе смонтировать кривошип и шатун, закрепленный на головке поршня.

Готовый механизм закрывается защитным кожухом из нержавеющей стали. Варить швы на ней непросто, поэтому лучше по максимуму применять технологию гибки. Не будет ошибкой сделать корпус из обычного листового железа, но для защиты от атмосферных влияний его следует обработать антикоррозионной грунтовкой по металлу и покрасить.

Руководство по эксплуатации

Использовать самодельный бетононасос можно на основании типовых инструкций для агрегатов заводской сборки. На площадке его подключают к двум трубопроводам: первый соединяется с бункером, в котором находится раствор, второй ведет непосредственно к месту укладки. Монтаж подающего тракта наиболее сложен, особенно если необходимо качать смесь снизу вверх. Лучше сразу подготовить схематический чертеж, где можно будет определить количество колен и соединений. Их число следует свести до минимально возможного, но без фанатизма. Отдайте предпочтение элементам без прямых и острых углов – уж лучше пусть их окажется чуть больше, но бетонопровод должен получиться пологим.

Также нужно продумать надежное крепление рукава, чтобы тяжелый состав, подаваемый под давлением с толчками, его не вырвал. Для этой цели подойдут металлические фермы или леса. А для безопасности вертикальную часть бетонопровода следует расположить не ближе 9-10 м от самого насоса. В подъемной трубе также устанавливают односедельный игольчатый клапан – он не допустит обратного хода раствора в случае аварийной остановки.

К самому раствору тоже предъявляются особые требования:

1. Размер крупных заполнителей привязывается к внутреннему диаметру трубопроводов. Максимальные значения фракций не могут превышать 0,3d для щебня и 0,4d – для гравия.

2. Подвижность смеси должна соответствовать классу П2, иначе в камере насоса может произойти расслоение раствора на компоненты. В случае с жидким бетоном вода будет продавливаться сквозь клапан быстрее, чем тяжелые фракции.

3. Стоит заранее проверить осадку конуса пробной порции – в идеале она должна составлять от 40 до 120 мм.

После бетонирования систему по инструкции обязательно промывают, чтобы удалить остатки. Для этого можно купить специальные шары подходящего для трубопровода диаметра, также потребуется теплая вода и компрессор

Здесь важно поймать момент, когда в бункер нужно заливать подогретую жидкость. Она должна подаваться в камеру сразу за последней партией раствора так, чтобы не образовался воздушный «карман», но при этом вода не испортила сам бетон

Каждый год строительная сфера развивается быстрее, чем нам это кажется, хотя до масштабных строительных площадок, которые были в 60-80-е годы прошлого столетия все же далеко. Для заливки фундаментов, а также для технологических процессов стройки, оптимальным решением будет бетононасос своими руками, который можно создать из имеющихся материалов и технологий. Соорудить несложный, и в то же время эффективный самодельный бетононасос можно для любой производственной площадки- промышленные объекты или частное домостроение.

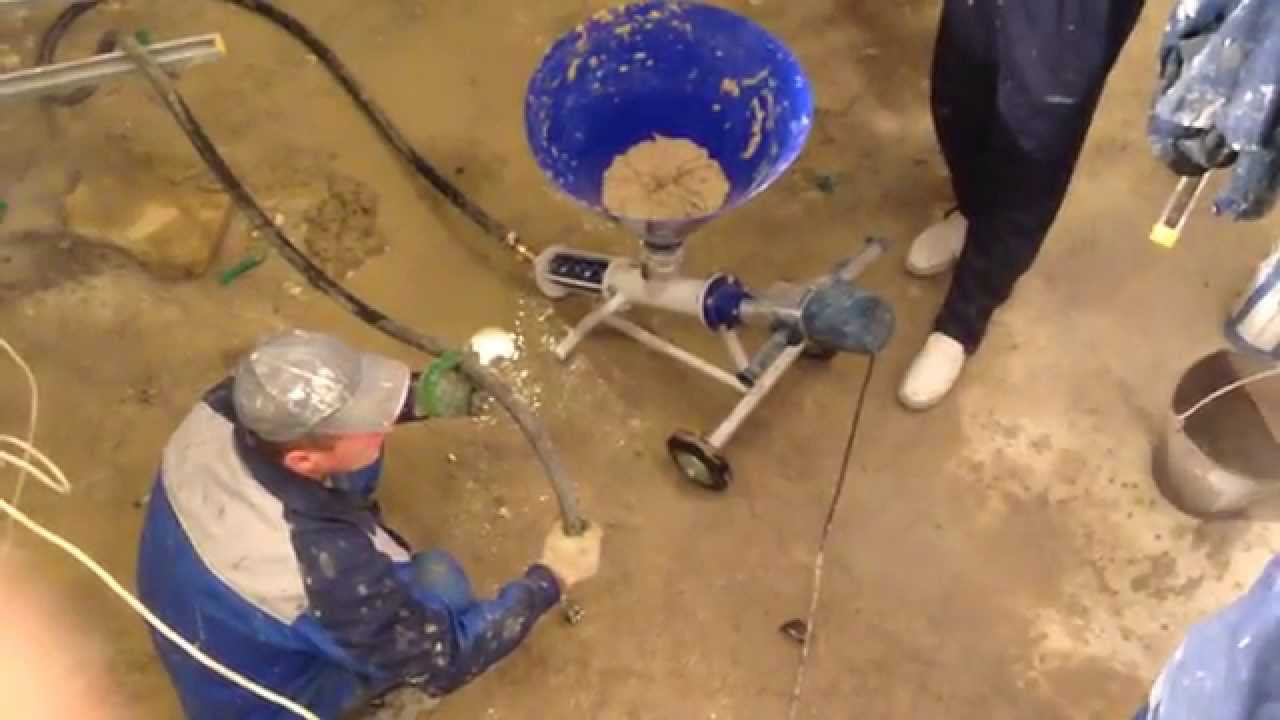

Как сделать простой насос для бетона

Для сборки бетононасоса своими руками необходимо запастить материалами, инструментами, которые указаны в чертежах. Что нужно: стальная труба для цилиндра, лист металла толщиной 5 миллиметров, токарный станок, круглые металлические листы (чтобы сделать поршень и клапан), шуруповерт, электрический двигатель, гаечные ключи и болты, сварная рама, редуктор с понижающим передаточным механизмом, пластиковые либо стальные трубы для бетоновода.

Обычно для самостоятельной сборки выбирают механизмы с одним поршнем.

Основные этапы производства мини-бетононасоса своими руками:

• Поиск чертежа, составление плана с указанием всего необходимого, схемы конструкции.
• Нужно выбрать цилиндр и поршень – это ключевые детали. Диаметр цилиндра должен быть максимум 400 миллиметров (но лучше меньше), поршневой ход должен составлять минимум 0.5 метра. Если параметры совпадать не будут, механизм быстро износится. Детали должны быть точно сделаны, без шероховатостей.
• Выбор насоса – это может быть гидравлический привод или электромеханический.
• Редуктор – должен включать передаточное число для понижения и преобразования вращательных движений в поступательные.
• Шкворень – подсоединяется к механизму.
• В качестве сварной рамы используют металлический уголок.
• Создание обратных клапанов из стали.

Все детали проверяются, собираются в единый механизм с использованием чертежа (желательно, чтобы была и схема привода, всех конструкционных узлов). Далее нужно обязательно проверить работу. Нельзя запускать агрегат без бетона внутри либо специальной пусковой смеси. Ее готовят самостоятельно из обыкновенной бетонной смеси, разбавленной в воде, а потом добавляют машинное масло.

Как сделать простой бетононасос?

Как уже говорилось, современные бетононасосы имеют два поршня, за счет чего повышается мощность строительного оборудования и технические характеристики.

Такие конструкции целесообразно задействовать на масштабных строительных площадях, ведь только таким образом можно будет окупить их стоимость.

Получается, что в малогабаритном индивидуальном строительстве даже их аренда может оказаться убыточной.

В данном случае стоит рассмотреть возможность изготовления однопоршневого агрегата своими руками.

Поэтому до начала сборки конструкции для подачи бетона нужно собственноручно составить план, который должен включать в себя пункты о денежных затратах, покупке необходимого материала и деталей, а также схему сборки.

Схема будущего насоса формируется после того, как план действий будет готов. Не лишним будет в процессе составления чертежей попросить помощи у специалиста с инженерным образованием.

Выше говорилось о том, что основными деталями бетононасоса являются цилиндр и поршень, поэтому от качества их изготовления зависит правильность и длительность эксплуатации бетононасоса.

В процессе сборки агрегата нужно учитывать два основных момента:

• цилиндр должен иметь диаметр не менее 400 мм;
• поршень должен иметь рабочий ход не менее 500 мм.

Указанные значения обусловлены следующим фактором. Если агрегат будет оснащен цилиндром с меньшим диаметром, а поршневая система функционировать с меньшим, чем указано, рабочим ходом, то такая конструкция подвержена быстрому износу.

В данном случае машина выполняет больше циклов, способствующих перекачке определенного объема строительной смеси, чем аналогичное оборудование с выше приведенным размером диаметра цилиндра и величиной рабочего хода.

Чтобы увеличить срок действия бетононасоса и снизить скорость износа его деталей, рекомендуется для изготовления обратных клапанов применять высокопрочную сталь, которая способна противостоять сильной нагрузке.

Видео:

Типы агрегатов

Условно устройства разделяются на 2 категории: с механическим узлом или гидравлическим элементом. Бетононасос роторный и поршневой имеют свои эксплуатационные преимущества и недостатки.

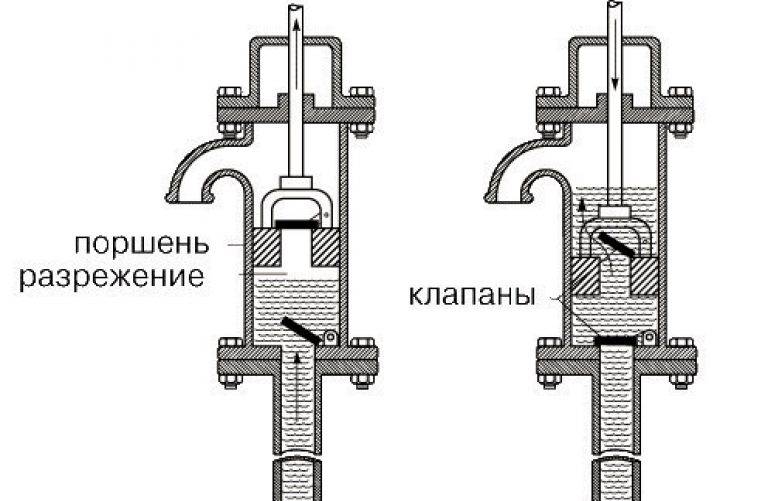

Работа поршневой системы

Поршневые системы работают по одинаковому принципу во всех сферах использования. На этапе движения вниз происходит всасывание определённого объёма жидкости и бетоноприёмника, на втором цикле работы выполняется выталкивание раствора в передаточный рукав. По трубопроводу смесь поступает к рабочему участку.

Поршневой бетононасос с механическим приводом

Для работы обязательно требуется использование шиберного затвора, который открывает бетоноприёмник на этапе всасывания и закрывает в процессе выталкивания. Затвор регулирует направление тока жидкости. В процессе тестирования обязательно добавление машинного масла в рабочую смесь.

Конструкция включает механический привод или гидравлическую систему. Современные бетононасосы работают с гидравликой, так как система высокопроизводительна, она приводит к образованию большего давления и повышению мощности насоса. Если сравнивать с шатунным узлом, гидравлическая система обеспечивает больший диапазон хода поршня и придаёт плавность движениям. Потенциальной проблемой является неплотное соприкосновение поршня с камерой. Микроскопические частицы цемента проникают между поршнем и цилиндром, многократно ускоряя износ.

Устройства с 1 цилиндром практически не используются, так как приводят к сильно выраженной пульсации подачи раствора. Преимущественно в систему встраивается два цилиндра, они работают попеременно – так подача бетона происходит плавно и непрерывно. Также, механизм с двумя цилиндрами меньше изнашивается.

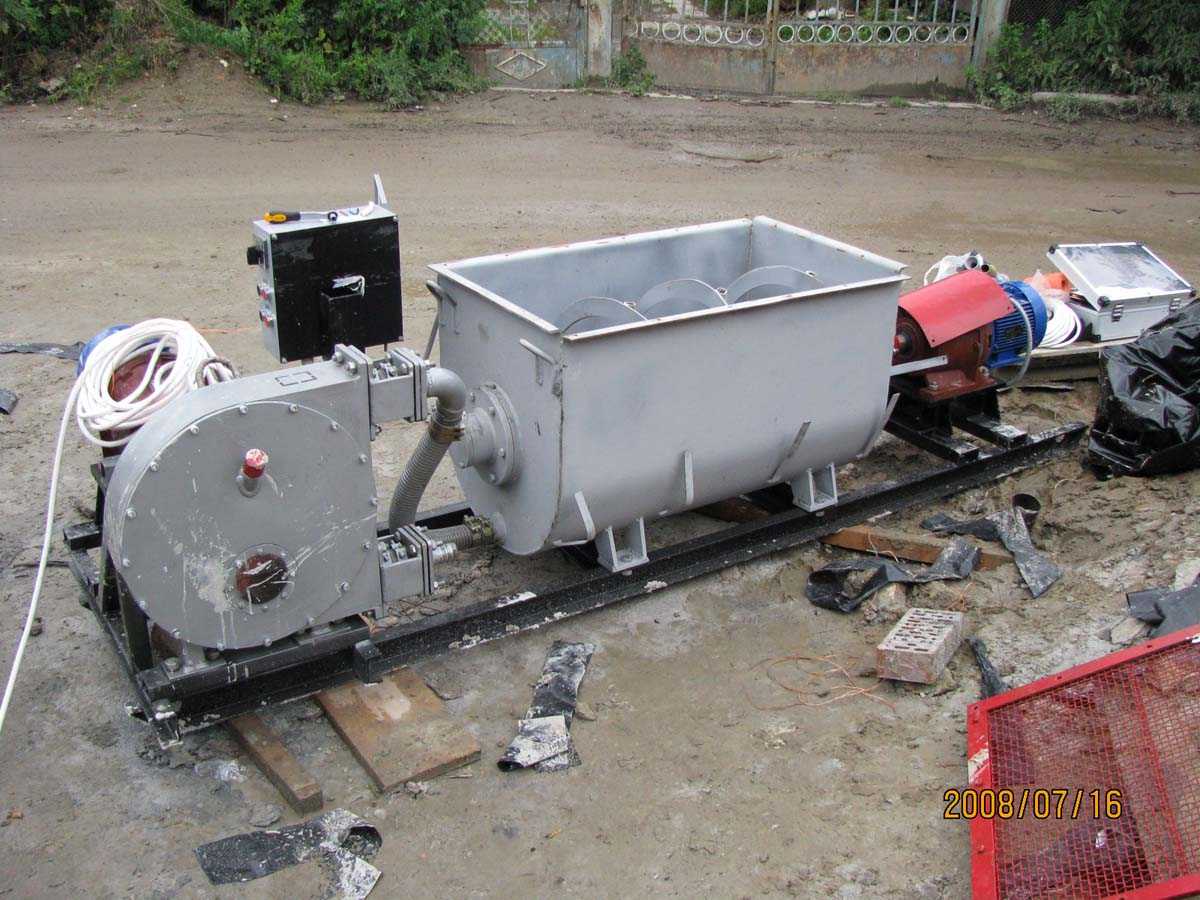

Работа роторной системы

Использование роторных бетононасосов встречается намного чаще, так как безпоршневые системы надёжнее. В основе лежит ротор с закреплёнными роликами (покрываются резиной). В процессе вращения ротора приходят в движение ролики, которые передают смесь из бетоноприёмника в рабочий шланг

Важное достоинство – функция реверса для удаления карманов воздуха и заторов

Конструкция роторного бетононасоса

Эксплуатация оборудования и ремонт проще. Уязвимое место конструкции – износ шланга или уплотнителей – обе неисправности легко устраняются собственноручно. К другим недостаткам относится невысокая мощность (в сравнении с поршневым типом) и плохая переносимость крупного наполнителя.

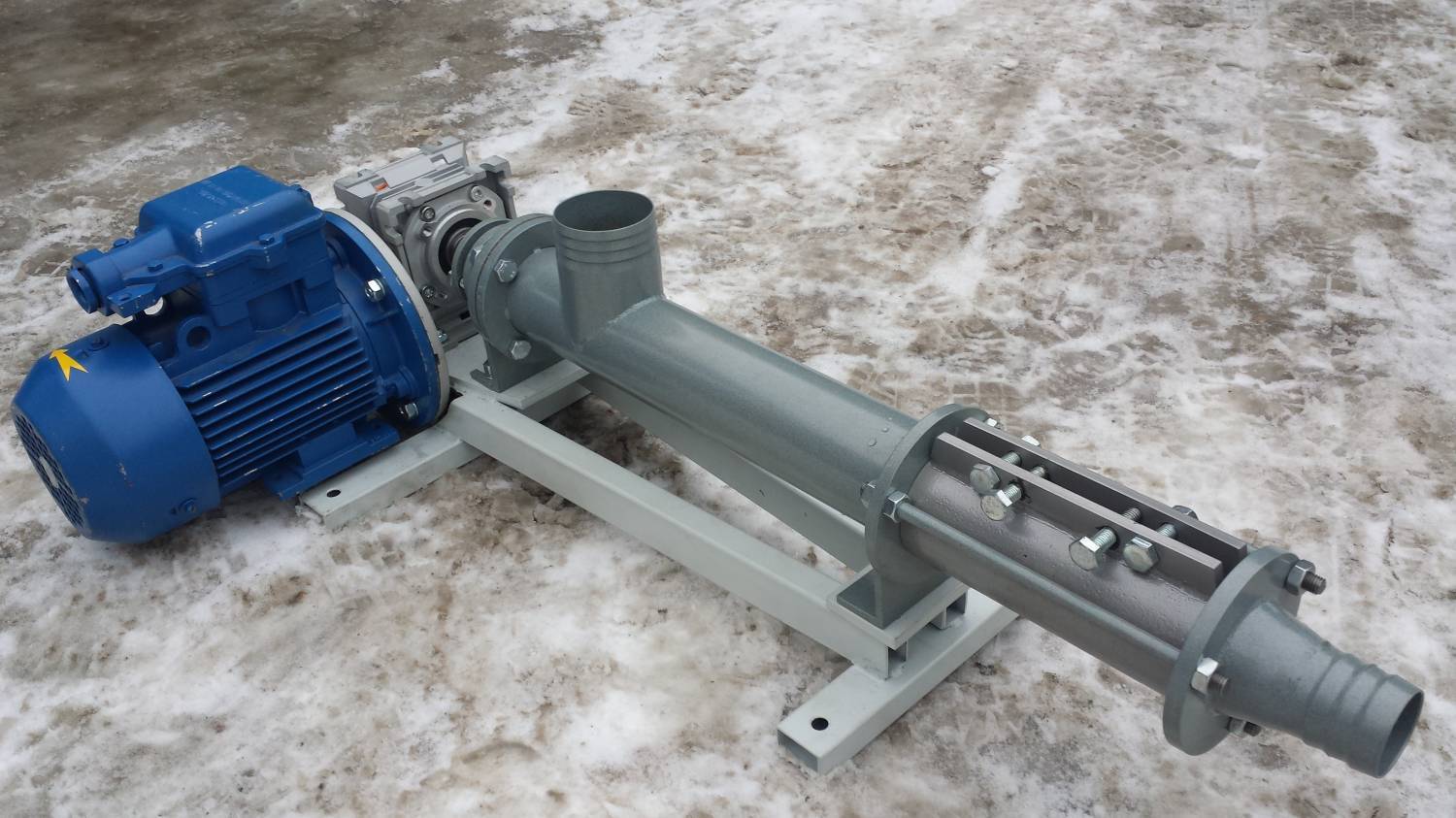

Существуют ещё шнековые насосы для перекачивания бетонного насоса, но они уступают по долговечности и производительности. Их принцип работы элементарен: в сквозной камере размещается шнек, который в ходе вращения вытесняет вещество.

Роторные механизмы представлены во множестве модификаций, главным различием является способ размещения: стационарные и автомобильные.

Применение бетононасосов в строительстве

Монолитные высокоэтажные здания практически всегда выстраиваются с использованием бетонного насоса. Установки помогают доставить бетон на любой этаж с минимальными временными и физическими затратами.

В отношении частного строительства ситуация несколько сложнее, так как к участку ограничен подъезд спецтехники, а ручное приготовление раствора – крайне длительная процедура. Автомобильные установки достаточно габаритны, в рабочем состоянии техника занимает до 12 м в ширину, использование стрелы требует ещё больше места, вплоть до 70 м. Мини бетононасосы помогут устранить проблему, упрощая задачу и ускоряя выполнение строительства.

Заказать бетон с бетононасосом для небольшого строительства можно в сочетании с КамАЗом, на котором закрепляется магистраль: 2 трубы с соединительными хомутами. Импровизированный бетононасос с КамАЗом – это самый габаритный вариант автобетононасоса.

Если никакой грузовой автомобиль не подъедет к месту, сборку приходится выполнять вручную, но обязательно участие 2 и больше человек. Потенциальные проблемы ручного монтажа:

• разрыв магистрали. В системе большой напор, хомуты не всегда в силах выдержать давление. Вырывание крепления образует дыру. Придётся остановить систему, очистить трубопровод и выполнить более прочное крепление;
• перекладывание магистрали. При смене места работы необходимо перенести трубу, но вместе с раствором это сделать не получится. Придётся разбирать, очищать и повторно монтировать магистрали.

Длительное время налаживания работы оборудования все равно значительно меньше, чем вручную замешивать смесь.

Применение бетононасосов в строительстве

Бетононасос своими руками (видео) | CassusPro.ru

Бетононасос своими руками

Монолитное строительство сегодня получило повсеместное распространение, по этой технологии возводятся не только крупные административные помещения и многоэтажные жилые дома, но и индивидуальные постройки, например, коттеджи. Такому веянию строительной моды отвечает научно-технический прогресс – сегодня монолитные здания возводятся быстро и качественно с помощью бетононасосов. Однако стоит такое оборудование весьма дорого, потому многие индивидуальные застройщики интересуются, можно ли собрать бетононасос своими руками. Если проявить инженерную смекалку и ловкость рук, то можно собрать вполне пристойный бетононасос, которого будет вполне достаточно для возведения коттеджа.

Классификация бетононасосов

Прежде чем бежать собирать бетононасос своими руками, нужно понять своими мозгами, какие виды таких насосов бывают, в чем их различия и преимущества. Все бетононасосы делятся на 2 группы по принципу работы:

• поршневой бетононасос;
• роторный бетононасос.

Бетононасосы роторного типа слишком сложны в производстве и в итоге чересчур дороги, поэтому используются только профессионалами. Поэтому остановимся на поршневом виде. Поршневой бензонасос состоит из 3 основных элементов:

• цилиндр;
• привод;
• поршень.

Естественно, что эти элементы имеют гораздо более сложную структуру и состоят из множества более мелких элементов.

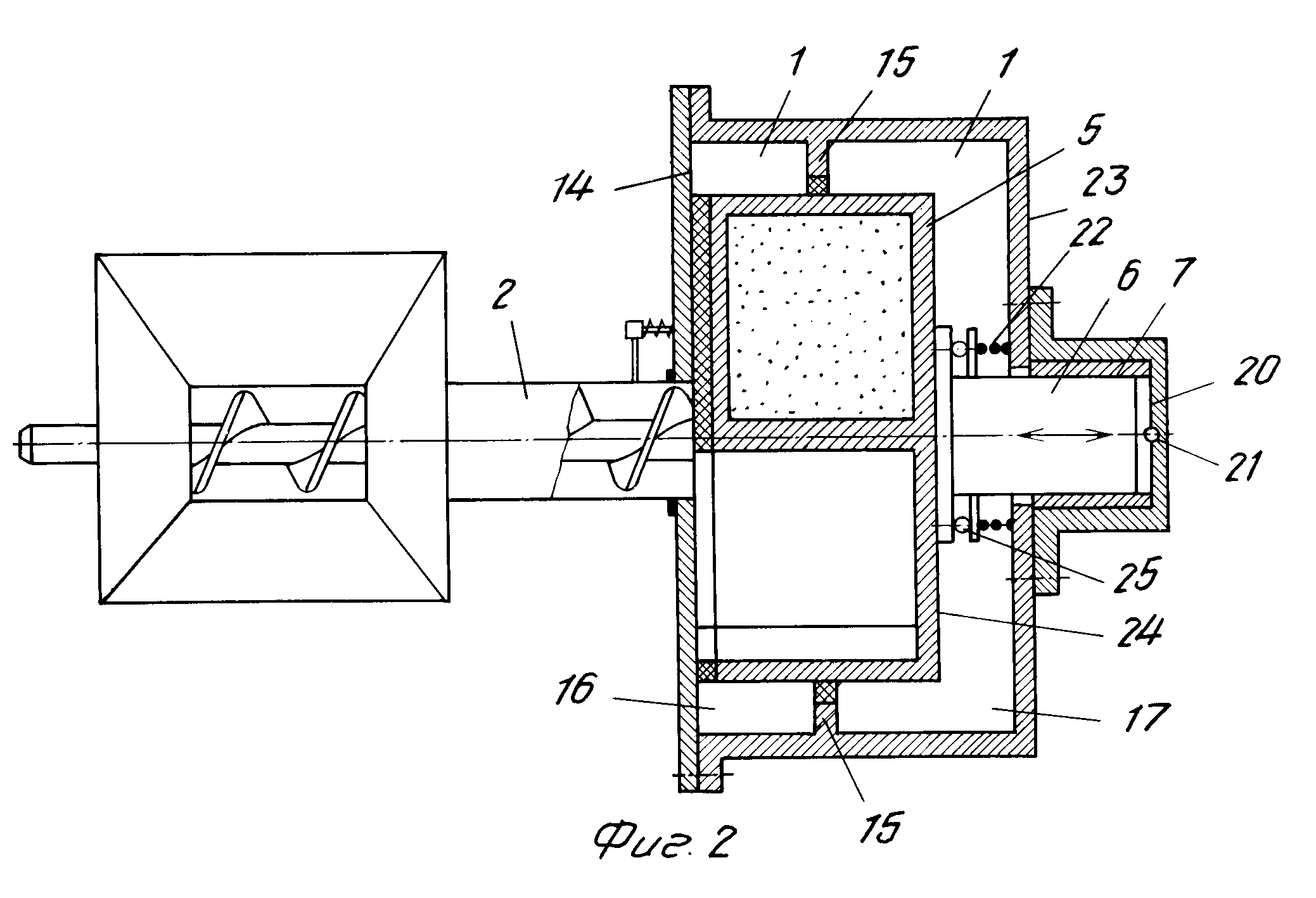

Подробная структура поршневого бетононасоса

Цилиндр бетононасоса – это полая деталь, имеющая 2 клапана. Эти клапаны, попеременно открываясь, обеспечивают забор жидкого бетона из резервуара и нагнетание его в бетонопровод. А это, в свою очередь, возможно за счет движения поршня и смены фаз разряженной атмосферы и сверхвысокого давления. Для удовлетворения нужд частного домостроения вполне достаточно простой модели с одним поршнем. На крупных стройках, где есть необходимость в высокой производительности, применяют и двух-поршневые модели, однако они слишком дорогие и сложные в производстве – собрать двух-поршневый бетононасос своими руками практически нереально.

Вообще, для того, чтобы самостоятельно сделать работоспособный бетононасос, нужно большое внимание уделить проектированию и созданию чертежей. С примерными чертежами можно ознакомиться в сети, можно их же и использовать. а можно внести свое ноу-хау – это уже на Ваш выбор

а можно внести свое ноу-хау – это уже на Ваш выбор.

Из чего изготовить поршневой бетононасос своими руками?

Наверное, самое сложное при изготовлении бетононасоса – это изготовить цилиндр и поршень. Дело в том, что они должны иметь достаточно крупные габариты – диаметр цилиндра не менее 40 см, а ход поршня не менее 50 см. Поэтому самым разумным решением будет заказать изготовление деталей у знакомого токаря. Ведь для этого понадобится токарный станок, а он не в каждом доме стоит.

Для того, чтобы поршень непрерывно двигался в цилиндре и нагнетал бетон в провод, нужен привод. Лучше всего для этого подходит электродвигатель. Он и продуктивнее, и надежнее, и доступнее, чем любые другие варианты. К электродвигателю подключается редуктор, выполняющий роль коробки передач, и преобразователь вращения в поступательный импульс.

Видео:

Все элементы бетононасоса должны быть крепко-накрепко соединены между собой, чтобы предотвратить возможный выход из строя во время использования – это реальная опасность. Кроме того, необходимо каждый раз проверять качество всех соединений, а также очищать все рабочие элементы от остатков бетона.

Вообще, перед тем, как начинать эксплуатацию своего устройства, нужно провести его рабочие испытания. Нельзя испытывать бетононасос пустым, это может его убить раньше времени! Можно залить в него бетонную смесь с высоким содержанием воды.

Использование стационарных устройств, если нет возможности создать бетононасос своими руками

Стационарные бетононасосы
могут быть двух вариантов – с шасси и без шасси. Первые позволяют свободно передвигать оборудование в пределах строительной площадки. Если же возникает необходимость транспортировки устройства на другой объект, то придется воспользоваться специальной платформой.Самый малый показатель – это 5 кубических метров, самый большой – 200.

Высота подачи может достигать 250 метров. При горизонтальном положении труб для проводки бетона величина его транспортировки будет больше 1 километра.

Создание бетононасоса своими руками не всегда целесообразно, ведь затрачивается много сил и денежных средств, да и навыки не у всех имеются. В таких случаях всегда можно найти выход и воспользоваться предложениями знающих людей.

Строительные работы в частном секторе ведутся постоянно и довольно-таки стремительными темпами. Конечно, спешка еще никому не принесла полноценной выгоды, но учитывая растущую стоимость материалов и работы, хочется ускорить процесс, а этому способствует только вспомогательная техника. Если речь идет о заливке монолитных фундаментов, опалубок или перекрытий, то практически безальтернативным вариантом является использование устройств для подачи готовой смеси в рабочую зону. Чтобы еще больше сэкономить, можно не прибегать к аренде, а самому изготовить бетононасос своими руками, опираясь на существующие руководства. О том, что это за техника, из чего состоит и как ее заставить работать, попробуем разобраться далее.

Заливка фундаментов или перекрытий предполагает создание однородной массы. Сделать это вручную при больших объемах и площади практически нереально. Такой подход приводит к формированию очаговых структур: часть уже начала твердеть, а к ней постепенно добавляют еще свежего бетона. Очевидно, что этот элемент конструкции не будет иметь однородные характеристики, его усадка и усушка в разных точках пойдет по своему сценарию.

Ускорить процесс заливки, а значит, максимально приблизить структуру к требуемой, можно за счет использования миксеров в комплекте с бетононасосами. Первые обеспечивают непрерывную подготовку смеси, а вторые – ее подачу в рабочую зону. Основным отличием таких нагнетателей от привычных водяных насосов является структура перемещаемой среды. Бетон – это более вязкий, густой (пастообразный) материал, что вынуждает применять несколько иные принципы и технологии его транспортирования. Существующие на рынке изделия разделяют на две большие группы: роторные и поршневые.

1. Роторные бетононасосы.

Это транспортирующие механизмы, в которых используется гибкие всасывающие и напорные рукава-шланги (на иллюстрации позиции 1, 5 и 9).

Как и в любой машине подобного типа? здесь есть основная камера, где располагаются рукава и вращающийся эксцентричный ротор 4. На нем имеются обрезиненные ролики 3, которые в процессе вращения обжимают участки всасывающей и промежуточной линий, выталкивая смесь в подающую магистраль. Подобные машины имеют объемную производительность до 70 м3/час, при горизонтальном и вертикальном напоре, соответственно, 300 и 70 м

Из-за высокой сложности конструкции и технологии изготовления отдельных узлов, своими силами собрать бетононасос такого типа вряд ли получится и акцентировать на нем внимание не имеет смысла

2. Поршневые бетононасосы.

Это более продуктивные (до 200 м3/час) и распространенные машины. В отличие от предыдущего типа, здесь движущей силой является не ротор с валиками, а поршень, проталкивающий определенную дозу бетона в подающую магистраль. В промышленных образцах используется схема с двумя параллельные поршнями, которые поочередно соединяются с бетоноводом за счет С- или S-образного шибера.

Во время функционирования бетононасоса в камеру с шибером подается бетон из бункера и всасывается в один из открытых в этот момент цилиндров. После заполнения с ним стыкуется шибер и поршень выталкивает бетон в подающий трубопровод. Тогда же в соседнем блоке происходит обратное перемещение рабочего узла и набирается материал.

Как изготовить бетононасос – технология производства

1. 1. На первом этапе стоит оценить все «за» и «против». Иногда целесообразнее купить новый агрегат или же воспользоваться услугами аренды. Создание бетононасоса – дело не только сложное, но и достаточно дорогое.
   2. Составление чертежа. Это простая задача для тех, кто освоил навыки проектирования. В противном случае можно воспользоваться готовыми схемами, которыми усыпана глобальная сеть. Еще там можно ознакомиться и с отзывами таких же изобретателей и оценить свои возможности, а также необходимость создания техники.
   3. Выбор рабочего цилиндра с поршнем. Данный элемент является ключевым в бетононасосе. Стоит помнить, что нельзя брать цилиндр с диаметром более 400 мм, лучше, если он будет меньше этой отметки. Также нужно оценить ход поршня, который не должен быть менее 0,5 м. В случае, когда параметры не совпадают, происходит увеличение количества рабочих циклов. Это может привести к быстрому износу всего механизма.
   4. При изготовлении поршня с цилиндрами нужно, чтобы все детали имели высокую точность параметров и низкий уровень шероховатости. Только в этом случае оборудование будет служить долго и эффективно.
   5. Для упрощения процесса изготовления бетононасоса и уменьшения стоимости работ лучше использовать электромеханический насос. Конечно, применение гидравлического варианта тоже возможно, но тогда в разы возрастет стоимость и усложнится процесс изготовления.
   6. Нельзя забывать и про редуктор. Это устройство должно содержать в себе передаточное число, понижающее и преобразовывающее вращательные движения в поступательные.
   7. Использование шкворня. Его необходимо присоединить к механизму. Также применяется статина (то есть металлический уголок) в качестве сварной рамы. Легированная сталь понадобится для создания обратных клапанов. Она отличается повышенной прочностью и может продлить эксплуатационный срок механизмов.

После того как все детали готовы и оборудование собрано, необходимо проверить его работу. Нельзя использовать бетононасос, если в нем нет бетона или специальной пусковой смеси, которую можно изготовить из обычного цемента, разведенного в воде, с добавлением машинного масла.

Возведение многоэтажного здания без использования бетонного насоса практически невозможно. Специальные машины позволяют доставлять бетон на то место, где он необходим прямо сейчас, без задержек и лишних движений. Однако многие задаются вопросом, а можно ли использовать бетононасос в частном строительстве.

В большинстве частных секторов довольно плохие условия для проезда сложной техники, а замешивать бетон вручную совсем не хочется, поэтому на выручку всегда может прийти бетононасос. Его использование существенно облегчит работу и сократит время строительства.

Но стоит помнить, что автобетононасос обладает довольно большими габаритами, и в разложенном виде он будет занимать до 12 м в ширину, а про стрелу со шлангом подачи и говорить нечего. Она достигает 70 метров. Именно поэтому возникают проблемы при использовании этой техники.

Для доставки небольшого количества бетона можно использовать простой КамАЗ, на который крепится магистраль. Она состоит из нескольких труб, соединенных между собой хомутами. Это наиболее простой вариант бетононасоса, не занимающий много места.

Бывают случаи, когда даже небольшой КамАЗ проехать не может, например из-за узкого проулка. Здесь для сборки магистрали потребуется ручная сила, достаточно двух человек. Трубы довольно тяжелые, и тащить их одному просто не под силу. Проблемы, которые могут возникнуть при сборке такого механизма:

1. 1. 1. Риск разрыва магистрали. Из-за большого напора бетона хомуты могут не выдержать, и между креплениями образуется дырка. В этом случае необходимо остановить работу насоса, прочистить трубы и произвести повторное соединение.
      2. Перекладка магистрали. Данная проблема возникает при необходимости произвести заливку бетона на другом участке. Для этого следует разобрать трубы, очистить их от смеси и заново проложить магистраль.

Получается, требуется много времени, чтобы наладить работу бетононасосного оборудования. Но это сделать проще, чем замешивать бетонный раствор вручную.

Если не получается создать шнековый бетононасос своими руками, то можно воспользоваться объявлениями, предлагающими услуги аренды. Их стоимость на первый взгляд кажется высокой, но если задуматься, сколько сил и труда вложено в работу оператора и его помощника, то становится понятно, что эта стоимость вполне оправдана.

Устройство подготовительных работ

Прежде чем приступить к работе с бетононасосом, необходимо выполнить некоторые подготовительные работы. В этом разделе мы рассмотрим основные этапы подготовки к работе с бетононасосом.

1. Проверка состояния бетононасоса

Перед началом работы необходимо проверить состояние бетононасоса. Проверьте, чтобы все детали и механизмы были в исправном состоянии. Проверьте работу насоса, клапаны и фильтры. Убедитесь в наличии достаточного запаса гидравлического масла и смазки.

2. Подготовка рабочей площадки

Выберите подходящую рабочую площадку для работы с бетононасосом. Убедитесь, что площадка устойчива и надежна. Очистите площадку от мусора и препятствий, чтобы обеспечить безопасную работу.

3. Подготовка бетонной смеси

Подготовьте бетонную смесь, согласно указаниям производителя и требованиям проекта. Смешайте компоненты бетонной смеси в правильных пропорциях, обеспечивая качественную и однородную смесь. Убедитесь в наличии достаточного количества бетонной смеси для выполнения работ.

4. Подготовка шланга и насадок

Проверьте состояние шланга и насадок бетононасоса. Убедитесь в отсутствии повреждений, трещин или износов. Замените поврежденные насадки или шланги. Перед началом работы убедитесь, что шланги и насадки правильно подсоединены и надежно закреплены.

5. Проверка системы безопасности

Перед началом работы необходимо проверить систему безопасности бетононасоса. Убедитесь в исправности всех предохранительных устройств и сигнализаций. Проверьте наличие страховочного пояса и других средств индивидуальной защиты.

Следуя указанным этапам подготовительных работ, вы сможете безопасно и эффективно выполнять работы с бетононасосом.
