Пошаговая инструкция, как установить баню на винтовых сваях

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

• Лопата.
• Рулетка.
• Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
• Болгарка с отрезным кругом.
• Сварочный аппарат с электродами.
• Оголовки для используемого размера свай.
• Цемент и песок для изготовления бетона.
• Колышки для разметки.
• Лазерный уровень.
• Покрытие для металлических деталей, защита сварных швов.
• Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Пол в бане на винтовых сваях

Методика обустройства черного и чистового пола зависит от способа сборки и материала. Если баня на сваях строится из обычного бруса или бревна, то в помещении оборудуется только черновой пол.

К настилу чистового пола приступают только по завершению усадочных процессов. Если коробка и несущие элементы бани собираются из клееного профилированного материала, то черновой подбив, утепление, гидроизоляцию и чистовой пол можно настилать уже через пару месяцев после завершения строительства.

Уровень набивки лаговых балок чернового пола выбирается ниже плоскости брусовой обвязки винтовых свай. Перепад в высоте можно посчитать, сложив толщину досок подбивки, утеплителя и гидроизоляционной мембраны. После укладки сэндвича на пол плоскость плит вспененного утеплителя должна совпадать с линией обвязки винтовых свай, как на видео

Баня на винтовых сваях: утепление пола

Для сборки чернового пола бани используется несортовая доска, можно даже брать швелевку или необрезные пиломатериалы. На состояние винтовых опор черный пол не влияет, главное, чтобы материал был одной толщины.

Доски набивают на лаговые балки обычными гвоздями, никаких саморезов, крепеж бьют по концам дюймовки, отступив от края на 10-15 см.

В качестве утепления пола бани на винтовых опорах лучше всего подходит листовой пенополистирол, можно взять пеноплекс или техноплекс. Для средних широт утеплить черновой пол бани можно листами в 50 мм толщиной, если морозы зимой более 40оС, то лучше всего уложить два слоя вспененного утеплителя.

Совет! Мастера советуют перед укладкой утеплителя уложить по периметру чернового пола деревянную рейку сечением 20х30 мм. Благодаря ей поверхность плит образует сливной уклон в сторону отверстия, вода не будет застаиваться и стекать значительно быстрее.

Гидроизоляция пола в бане на сваях

Прежде чем уложить гидроизоляцию на черновой пол в плитном утеплителе, необходимо вырезать отверстие под вывод сильфонного стакана системы слива воды. Диаметр отверстия в пенополистироле должен быть равным или больше на 1.5-2 мм сечения гофрированной или пластиковой трубы.

После установки гофры можно укладывать пленочную изоляцию. Лучшим вариантом для пола бани на винтовых сваях считается каучуковая мембрана ЕПДМ. Материал единым полотном раскатывают по поверхности утеплителя, напускают на стены по 25-30 мм на сторону.

Для удержания гидроизоляционного полотна по периметру помещения моечного или парного отделения бани набивают алюминиевый порожек, прижимающий материал к утеплителю.

В точке слива вырезают отверстие диаметром меньше, чем внутренний диаметр слива, после чего устанавливают верхний фланец сливного устройства и затягивают конструкцию монтажным винтом.

Проливные полы в бане на сваях

Следующим этапом постройки бани монтируется чистовой пол. Предварительно на стены крепят металлические монтажные «мотыльки», на которые укладывают лаги чистового пола. Расстояние между балками зависит от размеров парилки бани, винтовой фундамент обеспечивает высокую жесткость основы, но специалисты рекомендуют ставить пол в бане на сваях с шагом 50 см между балками.

На лаги укладываются доски проливного пола, обычно половицы толщиной 25-35 мм делают съемными на деревянных штифтах. Сами доски шлифуют и фаскуют, чтобы избежать появления заноз и сколов.

Между половицами остаются щели в 1,5-2 мм, такая схема обеспечивает надежный слив воды даже при большом количестве моющихся, а съемный пол бани на свайно-винтовом фундаменте позволяет периодически снимать доски и чистить нижний уровень.

Причины постройки бани на винтовых сваях

На фото — постройка бани на винтовых сваях

1. Затраты на строительство винтового фундамента значительно меньше, чем при классических способах.
2. Закручивание в грунт прочных и очень острых винтов происходит без приложения больших усилий, при помощи специализированных автоматических устройств, которые быстро достигают заданной глубины.
3. Отсутствует необходимость предварительной подготовки места под строительства с применением тяжёлой техники.
4. Производство работ возможно круглый год.
5. Несомненным плюсом является универсальность в применении и мобильность доставки.
6. При производстве работ не наносится вред окружающей среде. Такой вид фундамента находит широкое применение у людей, которым дорога природа.

Несомненная надёжность винтовых опор даёт возможность строить на таких типах почвы, устойчивость которых всегда вызывала сомнения. Данный вид фундамента был изобретён в Великобритании. Его эксплуатационные качества первыми оценили армейские инженеры и промышленники. Скорость строительства, простота технологического процесса и относительная дешевизна привлекает как строителей, так и заказчиков.

Прочностные характеристики фундаментов на винтовых опорах отличаются надёжностью и способны выдержать значительные нагрузки. Такой фундамент при необходимости можно разобрать и перенести на другое место. Этими сваями можно пройти все неподходящие для строительства слои грунта, и достигнув твёрдых пород выстроить надёжное сооружение в любом месте и климате.

Строительство фундамента на винтовых опорах можно поручить профессионалам, а можно и взяться за это самому. Необходимо только купить необходимые материалы и вооружиться нужными знаниями. На территории нашей страны такой вид фундаментов повсеместно вытесняет свои ленточные и столбчатые аналоги.

Устройство пола

При устройстве данного типа бани своими руками очень важно предусмотреть правильную конструкцию пола, строительство которого напрямую зависит от фундамента. Горячий пар конденсируется и стремится стечь вниз, как и вода из душа

Поэтому конструкция не протекающего пола бани, располагающейся на возвышении из винтовых свай, более сложная:

Черновой уровень

Оборудование чернового пола Дощатое покрытие, без щелей, обработанное антигрибковыми пропитками. Выстилается пленочными материалами для защиты от влаги снизу, заполняется керамзитом.

По верху также покрывается пленкой. Применение рубероида и других битумсодержащих покрытий, в дальнейшем, может осложнить жизнь неприятным запахом смолы. Высота сливных труб, проходы под них во всех уровнях пола, размечаются сразу.

Теплоизоляция

Утепление делают из доступного материала:

• Минеральная вата (прошивные маты, рулон) – 0,25 м толщиной;
• Пенный полимер, пенопласт (плита) – 0,15 м.

Необходима защита сверху от влаги. Пенополистирол устойчив к этому воздействию. Другие утеплители снижают свои свойства. Отлично зарекомендовали себя в качестве защиты мембранные покрытия. Они выпускаются достаточных размеров по длине и ширине (максимально 61×15,5 м), чтобы закрыть цельным куском, с напуском вверх на стены. В каркасном доме пароизоляция делается и по стенам, с выпуском конденсата на мембрану для слива самотеком.

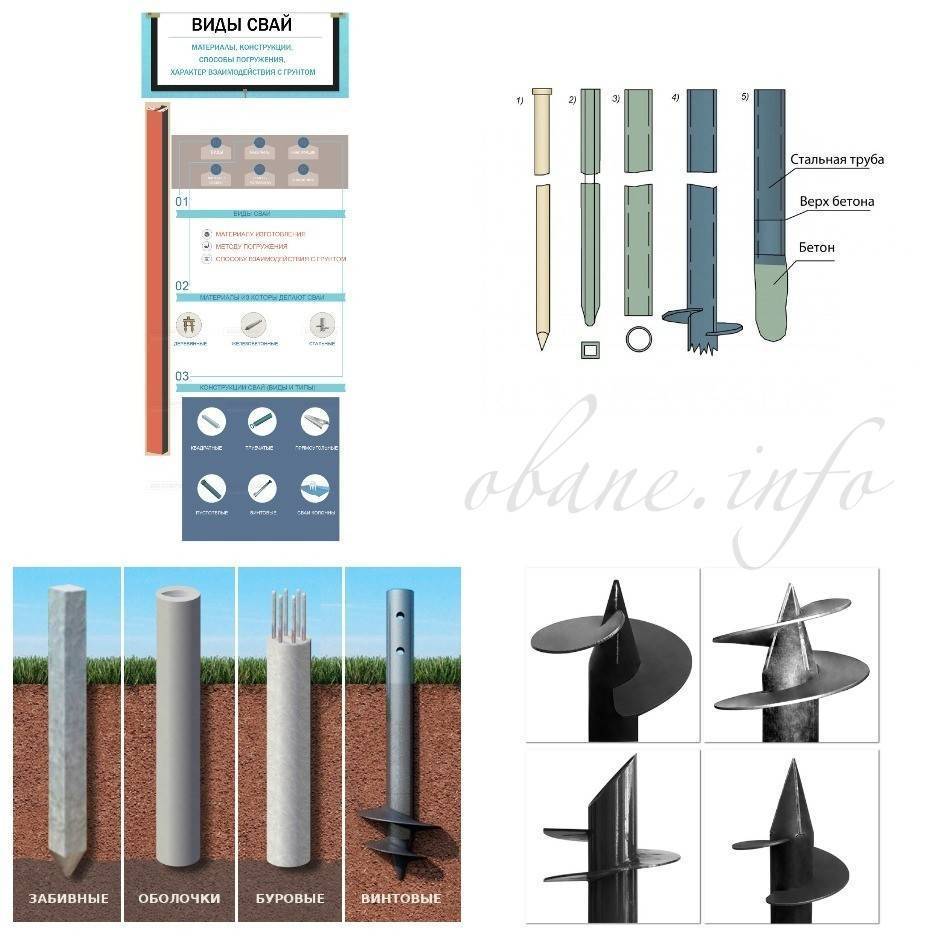

Что такое свая, и какого типа они бывают

Свая – металлический, деревянный или железобетонный стержень или труба, которые заглубляются в почву и придают фундаменту здания или сооружения дополнительные несущие способности. Если металлические и железобетонные изделия сами по себе наделены достаточной прочностью при механическом воздействии во время их монтирования, то деревянные элементы, в большинстве случаев требуют некоторой подготовки. Нижний конец обтесывается на клин, а верхний защищается металлической накладкой, чтобы во время забивания не расклепать и не «разлохматить» верхний торец.

По типу распределения нагрузки, сваи под баню бывают опорными и висячими:

1. Опорная — взаимодействует с грунтом, в основном своим нижним торцом. Такие сваи имеют большую длину и должны опираться на нижележащий слой грунта с достаточной несущей способностью;
2. Висячая – взаимодействует не торцом, а боковыми стенками, за счет возникновения на них «грунтовой рубашки». Рубашка это слой почвы, который налипает на сваю во время ее внедрения в грунт, образует с ней единое целое, и уже она сцепляется с окружающей почвой и удерживает сваю в подвешенном состоянии, без опоры в нижней точке на твердый и прочный подлежащий слой. Такие сваи могут быть значительно короче по длине, чем опорные.

Материалы для изготовления свай

Как мы уже говорили, свайный фундамент для бани может использовать различные материалы для изготовления рабочих элементов. Остановимся на этом подробнее:

1. Деревянные сваи. Для их изготовления используются длинномерный лес хвойных пород деревьев. Самым доступным вариантом выступает сосна и ель. Несколько более дорогостоящим материалом выступает лиственница. В исключительных случаях, в первую очередь из за своей высокой стоимости, используют дуб. Такие сваи могут быть: одиночными, составными и пакетными. В большинстве типовых ситуаций, ввиду небольшого веса банных сооружений, используют сваи простого типа;
2. Железобетонные сваи представляют собой стандартизированные изделия из тяжелого бетона, армированного металлом. Прочностные характеристики кондиционного изделия сечением 300 х 300 мм, позволяют уверенно работать в грунтах малой несущей способности на полной длине до 12 метров. Естественно, что в реалиях банного строительства, использование такого качества – маловероятно, однако, как показатель возможностей — это демонстрируется достаточно наглядно. Кроме этого, сваи такого типа отличаются завидной долговечностью, даже при использовании в сильно обводненных грунтах или непосредственно в воде;
3. Металлические сваи. Самый дорогостоящий вид, из перечисленных. Свайный фундамент под баню из металла, в подавляющем большинстве случаев, выполняется из труб, диаметром порядка 6 дюймов или 152 мм в метрическом исчислении. Практика показывает, что применяются они тогда, когда собственник имеет в своем распоряжении материал, доставшийся по случаю и недорого и его прельщают возможности быстрого монтирования основания посредством применения спецтехники. Например, гидромолота на базе колесного экскаватора – погрузчика типа JCB – 3. Быстро, эффективно и достаточно приемлемо по стоимости машино-часа работы установки. Не стоит пренебрегать методами защиты металла из конструкционной стали. Ведь она подвержена проявлениям коррозии во влажной среде. В большинстве практических ситуаций будет достаточно обмазки рабочей части сваи гидроизоляционной мастикой, на основе модифицированного битума.

Преимущества метода

Винтовые сваи под печь в доме в Москве пользуются немалым спросом. Это конструкция, которая подобно шурупу ввинчивается в грунт при помощи спецтехники. При невозможности подъезда к месту строительства, с установкой свай вполне может вручную справиться монтажная бригада. Свайный фундамент под кирпичную печь имеет ряд преимуществ по отношению к другим методам, а именно:

• предотвращает возможные деформации, возникающие при непредсказуемом поведении грунта;
• конструкцию можно соорудить в любое время года;
• долгий срок эксплуатации, который достигается благодаря устойчивости к коррозии;
• прочность сооружения, обусловленная возможностью выбрать подходящий материал, длину и диаметр.

Расчет ростверка

Расчет ростверка — ответственная и крайне сложная инженерная задача. Все, что может сделать неподготовленный человек самостоятельно — вычислить количество материалов, необходимых для создания той или иной конструкции.

Для полного расчета надо обратиться в специализированную организацию. Как минимум, можно воспользоваться онлайн-калькулятором (лучше несколькими), чтобы получить определенные данные.

Для самостоятельного подсчета количества материалов требуется определить общую длину ростверка. Если планируется деревянный или металлический пояс, эта длина и будет являться нужным количеством материала. С бетонными конструкциями несколько сложнее:

Пример расчета: допустим, имеется дом 6 : 8 с двумя внутренними несущими стенами 6 и 4 м.

Тогда общая длина ростверка:

(6 +

Затем считаем объем. Для этого надо вычислить площадь сечения.

Если лента имеет 40 см в высоту и 30 в длину, площадь сечения составит:

0,4 · 0,3 = 0,12 м 2.

Объем бетона, необходимый для отливки:

0,12 · 38 = 4,56 м3.

ОБРАТИТЕ ВНИМАНИЕ!

При выполнении расчетов необходимо использовать одинаковые единицы измерения, иначе полученные значения будут некорректными.

Виды опор

Среди всех типов свай критериям пожаробезопасности и достаточной несущей способности отвечают следующие:

• забивные железобетонные столбы;
• буронабивные ж/б сваи;
• винтовые стержни.

Первый тип конструктивных элементов отличается высокой грузоподъемностью, продолжительным сроком службы (до 100 лет), стойкостью по отношению к влаге и механическим нагрузкам, но самостоятельно построить такой фундамент невозможно. Методика погружения таких свай предполагает применение спецтехники с дизель-молотами.

Железобетонные забивные сваи целесообразно использовать в том случае, если такие же конструктивные элементы использованы для основной силовой конструкции.

Заложить своими руками можно фундамент под печь с буронабивными и винтовыми опорами. В первом случае опоры изготавливают непосредственно на стройплощадке в подготовленных скважинах. Винтовые стержни – заводские недорогие изделия, которые можно погрузить в грунт усилием трех человек.

Перекрытие по винтовым сваям для сруба

Экологический аспект играет далеко не малую роль при выборе материалов для постройки жилого дома или бани на сваях. Если фундамент дома выполняется из винтовых свай, верхняя часть здания очень часто возводится из деревянных материалов. Дерево относится к классическим, экологически чистым, строительным материалам, которые использовались веками для возведения бань, жилых домов и надворных построек. Как правильно устроить перекрытие в срубе на винтовых сваях? Попробуем разобраться с технологией устройства перекрытия в деревянном здании на свайно-винтовых опорах.

Технология возведения перекрытия для сруба на винтовых опорах

После ввинчивания в грунт необходимого количества свай (винтовые), предусмотренных проектом, следует обрезать опоры под один уровень, заполнить их бетонной смесью и укрепить оголовки на каждой винтовой опоре. Укрепление оголовков производится с помощью сварки.

Сруб на винтовых сваях

Затем можно приступать к укладке нижнего венца, для которого может быть использован деревянный брус или оцилиндрованное бревно. Запилы для закрепления деревянных деталей выполняются строго над оголовками опорных элементов сваи.

Существует еще один способ, когда винтовые сваи соединяются ростверковым поясом, выполненным из металла. По всему периметру ростверка наваривают металлические штыри, которые при монтаже должны совпасть с высверленными отверстиями в деревянных деталях нижней обвязки здания

В этом случае, очень важно не ослабить опорный венец большим количеством высверленных отверстий. Гидроизоляция между металлическими и деревянными деталями должна быть выполнена очень тщательно. Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом)

Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом).

После этого приступают к прокладке лаг из бруса, затем возводят деревянное перекрытие, одновременно являющееся полом.

При длине лаг свыше 3 метров потребуется установка дополнительной опоры, иначе деревянные полы будут провисать и пружинить.

Напольный «пирог» (перекрытие здания на винтовых сваях)

Учитывая, что здание на винтовых сваях имеет снизу незащищенное пространство, свободно продувается ветром, следует правильно устраивать перекрытие нижнего этажа. Для начала укладывается несущий каркас из дерева, который совмещают с настилкой чернового пола из деревянных досок. Посмотрите видео, как правильно сделать перекрытие на винтовых сваях.

Слой пленочной изоляции предохранит первый этаж от выветривания тепла. Затем укладывается основной теплоизолирующий слой, который покрывается рулонными пленочными материалами для изоляции от влаги и пара. Завершением слоеного «пирога» перекрытия, совмещенного с полом, являются доски чистового покрытия.

Для устройства изоляции перекрытия используются следующие материалы:

Возможные сложности и ошибки

Монтаж печки выполнятся самостоятельно только после изучения технологии и рекомендаций специалистов, иначе можно наделать серьезных ошибок:

• Создание слабого фундамента для кирпичной конструкции. Поэтому он начинает проседать, кладка трескаться и дым поступает в помещение.
• Использование тонкого металла при самостоятельном создании топки, приводит к быстрому его прогоранию.
• Неправильный расчет мощности печи приводит к тому, что она плохо прогревает помещение или перегревает его. И то, и другое не позволяет комфортно попариться и отдохнуть.
• Несоблюдение правил пожаробезопасности может привести к пожару.
• Если баня находится рядом с другими сооружениями, то на дымоход надо ставить искрогаситель.

Перед началом выполнения работ изучите существующие технологии и рекомендации, после чего трезво оцените свои силы и решите, сможете ли вы самостоятельно установить печь в бане.

План-чертеж свайной с ростверком конструкции

Составление плана-чертежа занимаются инженеры и конструкторы в строительных компаниях. Как правило, проект включен в стоимость строительства под ключ. Если застройщик планирует возвести основание своими руками, то ему пригодятся навыки в черчении и геометрии.

Проектный чертеж нужен, для чтобы:

1. Точно определить точки установки опор.
2. Выдержать расстояние между сваями.
3. Выбрать подходящий способ обвязки свай ростверком.
4. Рассчитать количество строительных материалов.
5. Указать расстояние между ростверком и нулевым уровнем участка.

Когда проектируется свайное основание с ленточным ростверком, то на чертеже необходимо обязательно указать:

• места, где будут проходить инженерные коммуникации;
• вид и диаметр сечения опор;
• тип и сечение ростверка;
• глубину закладывания опорных элементов.

В процессе составления чертежа важно указать координаты для первого блока, с которого будет начинаться строительство, поскольку остальные конструктивные элементы будут равняться на него

Обшивка стен листами ОСП

Как мы бы ни старались придать жесткость стенам, все равно, каркас будет «гулять». Чтобы избежать его расшатывания под действием ветра, обязательно до того, как вы начнете крыть крышу, необходимо стянуть все стены с помощью листов ОСП. Если вы хорошо выводили вертикальность стоек, то ничего сложного в этой процедуре нет. Работу необходимо производить следующим образом – вначале прикручиваются листы на углы здания. Это дает возможность прочно зафиксировать строение от порывов ветра.

Затем нашиваются остальные листы. Вначале цельные, а потом те, которые идут на стыки, окна и другие элементы конструкции.

Второй этаж делается только после того, как полностью закрыты стены первого этажа. Это объясняется тем, что низовой ветер всегда приглушен стоявшими рядом постройками и деревьями, а на высоте второго этажа его интенсивность может быть гораздо сильнее, а парусность конструкции может привести к деформации всего каркаса строения.

Обратите внимание на тот факт, что швов практически не видно. Это говорит о том, что изначально все опоры были выведены идеально горизонтально, а затем вертикальные столбы точно по отвесу

Устройство проливного пола

Оптимальным решением считается проливной пол в бане на винтовых сваях. В холодное время года необходимо провести обязательное утепление всей конструкции.

На пол в бане попадает большое количество воды, поэтому необходимо увеличить его влагоустойчивость и беспроблемное удаление использованной воды. Для этого необходимо обустроить специальный сточный трап. Через него вода будет проходить в канализационный трубопровод или в дренажную систему.

Схема устройства проливного пола в бане

Монтаж проливного пола начинают выполнять, укладывая на ростверк лаги. Их кладут строго горизонтально без наклона. На лаги гвоздями крепятся обрезные доски из древесины хвойных пород. Между ними оставляют зазоры шириной 7 мм и более. Даже если древесина разбухнет, щели между отдельными элементами все-таки сохранятся. Сквозь них будет свободно проходить использованная вода.

Чтобы защитить подпол от скапливания воды, нужно смонтировать в нем стяжку из бетона в форме конуса с наклоном в сторону канализации или дренажной системы.

Для того чтобы ничего не гнило и не накапливалась влага, необходимо установить бетонную чашу со сливом в бане
