Как сделать теплицу с автоматическим проветриванием?

Конструктивные особенности

Итак, что такое проветривание теплиц, по каким принципам происходит этот процесс. По сути, это несколько форточек, установленных в конструкцию парника, которые в автоматическом режиме то открываются, то закрываются.

И вот здесь возникает вопрос о количестве устанавливаемых форточек. То есть, сколько их надо, чтобы не изменить микроклимат. Для этого придется рассчитать внутренний объем парника, а уже на основе этого параметра выбрать количество проемов. Самостоятельно это делать не рекомендуется, можно сделать ошибку, которая негативно скажется на будущем состоянии растений. Доверьте это специалистам.

Далее надо определиться, где будут располагаться форточки. Здесь два варианта:

Торцевое расположение. Для этого на торцевых стенках теплицы устанавливают двери и форточки. Открывая их, можно быстро понизить влажность внутри помещения. Это хороший вариант проветривания, у которого есть и значительный минус – образование сквозняков. А это нередко приводит к заболеванию зеленных насаждений.

Торцевое расположение форточек Источник freeimport.ru

Боковое расположение. Лучше, чем торцевой, в плане правильной циркуляции воздуха. А именно: снизу вверх. Поэтому рекомендуется форточки располагать как можно выше. При этом холодный воздух, опускаясь к земле, успевает нагреться. То есть он не действует негативно на растения.

Виды и принцип действия автоматического проветривания теплиц

Принцип работы любого автоматического проветривания теплиц с термоприводом основан на открывании и закрывании форточки в результате температурных показателей в помещении. Существует несколько видов устройств для проветривания теплиц. Каждый из них отличается физическим принципом, положенным в основу работы прибора, и имеет свои преимущества и недостатки.

Электронный термопривод

Система состоит из вентиляторов, размещенных в верхней части теплицы, и термореле с датчиками, контролирующими их работу. Этот один из самых удобных и эффективных способов регуляции температуры.

Достоинствами использования электронного термопривода являются:

• рациональность;
• точная регулировка температуры, которая не имеет инертности;
• широкий диапазон мощности, который подходит под любые размеры теплиц;
• способность использовать в теплицах любой конструкции.

Недостатками электрического проветривателя для теплиц является

Знаете ли вы? Первые теплицы появились в Древнем Риме. Римляне высаживали растения в тележки на колесах. Днем размещали их на солнце, а на ночь прятали в теплые помещения.

Принцип действия пластины, изготовленной из разных металлов

Значительно реже используется автопроветриватель для теплицы, принцип действия которого основан на способностях различных металлов по-разному реагировать на скачки температур. Такое устройство носит название биметаллическая система. Она состоит из двух пластин, состоящих из металлов с разным коэффициентом линейного расширения. При нагреве пластины изгибаются в одну сторону и открывают форточку, при охлаждении – в другую, закрывая ее.

• полная автономность и независимость от источников питания;
• простота монтажа;
• можно эксплуатировать длительное время;
• дешевизна.

• инертность. При недостаточном прогревании форточка не откроется;
• маломощность. Приспособлена только под легкие рамы;
• проблематичность подбора металлов, способных расширяться при нужной для растений температуре.

Знаете ли вы? Теплицы, приближенные по внешним признакам к сегодняшним, появились в XIII веке в Германии. Создателем их считают Альберта Магнуса, которого католическая церковь признала колдуном. А строительство теплиц было запрещено инквизицией.

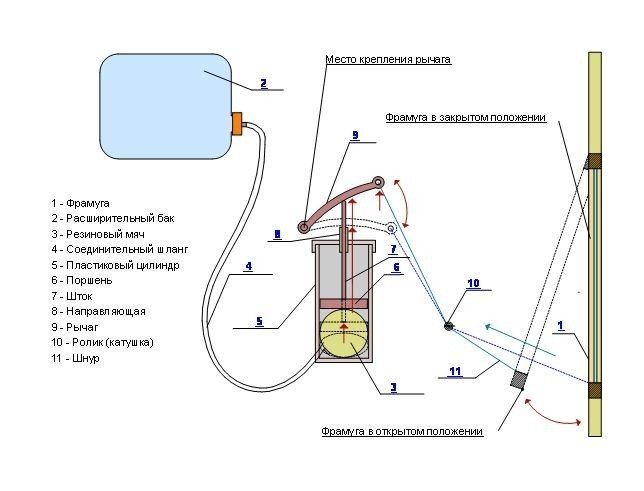

Особенности работы конструкции на основе гидравлики или пневматики

Система с термоприводом для автоматической теплицы имеет в основе гидравлический или пневматический принцип работы. Разница этих принципов в рабочем теле: жидкости или воздухе. Систему можно изготовить самостоятельно или купить в магазине.

Прибор состоит из цилиндра, наполненного специальной жидкостью, и штока, который двигается под силой расширения или сжатия этой жидкости. Жидкость при температуре 23 градуса начинает расширяться и выталкивает шток с усилием более 20 кг, открывая форточку. Закрываться система должна под собственным весом по мере задвижения штока. Если окно имеет конструкцию, которая нуждается в закрывании, то для этого предлагается либо пружина, либо аналогичный механизм обратного действия.

Такая система имеет ряд преимуществ:

• надежность и долговечность;
• независимость от источника питания;
• простота крепления к раме. Нужна всего лишь отвертка или шуруповерт;
• достаточная мощность для рам любого типа.

Недостатки гидравлической системы проветривания:

• инертность процесса. При резком понижении температуры закрытие проходит медленно;
• температура отслеживается только в месте крепления системы;
• высокая стоимость, поэтому экономически не выгодна для маленьких теплиц.

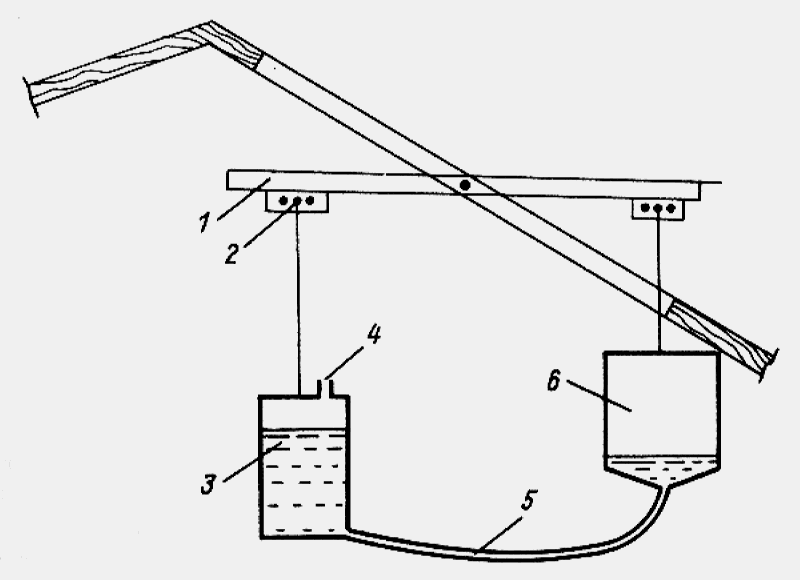

Систему с пневматически-гидравлическим принципом работы можно изготовить собственными руками.

1 – брус-противовес; 2 – рама оконная; 3 – центральная ось рамы; 4 – крепление малой емкости к раме.

Принцип работы основан на расширении воздуха при повышении температуры в большей банке. Воздух толкает воду, переливая ее в меньшую банку, которая и открывает окно. При понижении температуры вода всасывается в первоначальное положение, и окно благодаря противовесу закрывается. Эта система имеет ряд преимуществ:

• энергетически независима;
• простая и дешевая.

• громоздкость конструкции;
• в большой баллон необходимо периодически вливать воду взамен испарившейся;
• данный способ используется только для окон с горизонтальной центральной осью.

Привлекательность их в самостоятельном изготовлении.

Как и из чего сделать самому: варианты

Плюс создания термопривода своими руками заключается в возможности использования подручных материалов. Достаточно лишь подготовить все необходимые для этого детали.

Очень удобным и простым средством для изготовления автотермопривода является офисное кресло-стул. Как часто, работая за компьютером, вы то поднимали, то опускали сиденье до необходимого уровня? Это было возможным благодаря газлифту. Иногда его еще называют подъемным цилиндром.

Чтобы сделать термопривод для теплицы своими руками из этой детали офисного стула, проделайте такие манипуляции с ней.

• Цилиндр состоит из двух элементов: пластикового и стального штоков. Первый этап работ заключается в том, чтобы избавиться от пластикового тела, оставив только второй, более прочный.
• Отложив запчасть от главного предмета офисной мебели в сторону, возьмите в руки металлический стержень диаметром 8 мм. Зафиксируйте деталь в тисках так, чтобы сверху остался отрезок около 6 см.
• Натяните на этот стержень подготовленный цилиндр и надавите максимально сильно, чтобы из последнего вышел весь воздух.
• Отрежьте часть цилиндра с конусным окончанием и выдавите через отверстие стальной шток. Постарайтесь не повредить гладкую поверхность и резиновый хомут.

На конце штока необходимо сделать резьбу, которая будет подходить под гайку М8

Теперь выдавленную гильзу можно вернуть на место, соблюдая осторожность и оберегая алюминиевый поршень. Стальной шток вставляем во внутреннюю гильзу и вытягиваем с обратной стороны цилиндра. Чтобы поршень не съехал, не провалился внутрь цилиндра в процессе эксплуатации, накрутите на подготовленную резьбу гайку М8

Алюминиевый поршень вставьте в гнездо клапана. К отрезанному концу цилиндра приварите стальную трубку. Присоедините получившийся механизм к блоку управления окном. Выпустите из системы весь воздух и заполните ее маслом (можно машинным).. Термопривод для теплицы из деталей офисного стула готов к употреблению

Чтобы поршень не съехал, не провалился внутрь цилиндра в процессе эксплуатации, накрутите на подготовленную резьбу гайку М8. Алюминиевый поршень вставьте в гнездо клапана. К отрезанному концу цилиндра приварите стальную трубку. Присоедините получившийся механизм к блоку управления окном. Выпустите из системы весь воздух и заполните ее маслом (можно машинным).. Термопривод для теплицы из деталей офисного стула готов к употреблению

Останется лишь проверить приспособление на практике и пользоваться им

Термопривод для теплицы из деталей офисного стула готов к употреблению. Останется лишь проверить приспособление на практике и пользоваться им.

Конечно, изготовление подобных конструкций собственноручно – весьма трудоемкий процесс. Но результат кропотливой работы и внимательности превзойдет все ожидания.

Еще одним подручным средством для создания автоматической системы проветривания парника является обычный автомобильный амортизатор. Основным действующим веществом здесь также будет моторное масло, которое очень тонко реагирует на незначительные перепады температуры, чем и приводит в действие весь механизм.

Термопривод для теплицы из амортизатора выполняется в определенной последовательности.

• Приготовьте необходимые материалы: газовая пружина амортизатора автомобиля, два крана, металлическая трубка.
• Возле форточки, открытие и закрытие которой планируется автоматизировать, устанавливаете шток амортизатора.
• Третьим этапом будет подготовка трубы для машинного масла. К одному концу трубы присоедините кран для поступления машинной жидкости, к другому – такую же конструкцию, но уже для ее слива и изменения давления в системе.
• Обрезаете дно газовой пружины и подсоединяете ее к масляной трубке.

Термопривод из деталей автомобильного амортизатора готов к эксплуатации. Следите за уровнем масла в трубке, чтобы избежать некорректной работы системы.

Пообщавшись с профессионалами, покопавшись в своих ненужных запчастях в гараже или сарае, вы найдете большое количество необходимых деталей для создания своей собственной конструкции термпоприводов. Если уж монтаж готовых изделий производится максимально быстро и просто, то даже изготовление собственноручного механизма с доводчиком или замком для вас не составит особого труда.

После приведения системы в действие необходимо ухаживать за ней, чтобы она еще и оправдала свою особенность в плане долговечности механизма.

Автоматический полив в теплице своими руками

Несколько лет назад я пытался сделать автоматический полив в теплице, но, так как не имею никакого представления о гидродинамике, ничего хорошего не получилось. Насверлив дыр в трубе, заглушив один конец и подав воду в другой, я обнаружил, что давление в трубе разное: в начале трубы струйки из отверстий вылетают на полметра, а в конце, возле заглушки, водичка едва капает.

Попытки выровнять давление в трубе отверстиями различного диаметра ни к чему хорошему не привели.

Капельный полив в теплице из труб

Не имея никаких знаний, я чисто интуитивно пришел к предположению, что если бы труба с отверстиями имела различный диаметр и ближе к заглушке сужалась, то может быть, давление в такой трубе было бы по всей длине более ровным.

Как сделал

Взял три отрезка труб диаметром 32, 25 и 20 мм и длиной около 2 м каждая и вставил одну в другую.
При этом тонкая вошла в среднюю плотно, а между средней и толстой оказался зазор, и пришлось 32-ю трубу обжимать.
Для этого осторожно разогрел над пламенем горелки один конец толстой трубы, быстро вставил в него короткий отрезок 25-й (15–20 см) и место соединения туго обмотал толстым шнуром.
Через минуту шнур снял, отрезок вынул. Соединение всех трех диаметров получилось достаточно плотным.. При помощи нагретого над пламенем гвоздя диаметром 2 мм прожег на всех трех трубах по паре отверстий

Чтобы соединить толстую трубу со шлангом, потребовалось обжимать и второй конец толстой трубы, а затем вставить в него отрезок 25-ой

При помощи нагретого над пламенем гвоздя диаметром 2 мм прожег на всех трех трубах по паре отверстий. Чтобы соединить толстую трубу со шлангом, потребовалось обжимать и второй конец толстой трубы, а затем вставить в него отрезок 25-ой.

Подключив к этому отрезку шланг с водой, я, буквально, запрыгал от радости – заработало!

Что получилось

Теперь можно было монтировать распределительную линию и подсоединять к ней все 4 трубы.

Воду для полива беру из кубовой ПЭТ-емкости, установленной на 2-метровом основании. Давления на все 4 трубы недостаточно, поэтому в линию распределения вмонтировал два крана. Вся линия и фитинги 25-миллиметровые.

Как видите – все довольно просто, такой автоматический полив при желании может сделать каждый садовод.

Вариант Гамма: термопривод для теплицы своими руками по белорусскому рецепту ↑

Этот автомат придумали в Минске. В отличие от рассмотренных выше вариантов он предназначен не для боковой фрамуги, а для подъемной рамы на крыше теплицы.

Делаем термопривод для теплицы своими руками

Для изготовления этого несложного автоматического устройства нам понадобятся хорошее настроение, четыре часа свободного времени и следующие детали:

• газовая пружина от автомобиля (газлифт);
• стальная труба ДУ-32 (d 30-50мм) по высоте соответствующая вашей теплице (с внутренней резьбой с обеих сторон);
• штуцер 1-25 (для вклеивания газлифта);
• муфта (для крепления крана);
• шаровый кран (1/2) и сгон (1/2) (для заправки маслом, регулировки и крепления системы  к верхней раме).

Кроме этого, будут необходимы – суровая нить, эпоксидная смола, наждак, ФУМ-лента, 1,6 литра автомасла А8 и рабочие инструменты.

Пошаговая инструкция по изготовлению термопривода:

1. обрезаем дно газлифта, в поршне высверливаем отверстия (d 1-2 мм), для исключения выпадения штока, края корпуса надежно загибаем;
2. все детали на совесть зачищаем наждаком, затем накручиваем на газлифт суровую нить, предварительно пропитанную эпоксидкой и плотно насаживаем (т.е. набиваем) на него штуцер;
3. ждем застывания смолы;
4. штуцер с газлифтом уплотняем ФУМ-лентой и вкручиваем в трубу, с другой стороны трубы устанавливаем кран со сгоном;
5. заливаем внутрь устройства охлажденное масло (это нужно делать в прохладное время), закрываем кран, сверху крепим его к поднимаемой раме, а внизу – к специальной опоре (подойдет устойчивая крестовина из бруса или  металла).

Принцип работы: при нагревании масла давление в трубе увеличиваться и поршень газлифта откроет подъемную раму на крыше. При понижении температуры рама закроется. Этот термопривод для теплицы будет работать у вас долго и надежно.

Автоматика позволит сэкономить уйму времени для более приятных занятий!

«Люди забыли эту истину, — сказал Лис. — Но ты не должен ее забывать. Мы всегда будем в ответе за тех, кого приручили. И ты отвечаешь за свою розу…» Антуан де Сент-Экзюпери.

Изготовление самооткрывающегося устройства своими руками

Часто сделанное собственными руками оборудование работает ничуть не хуже покупного.

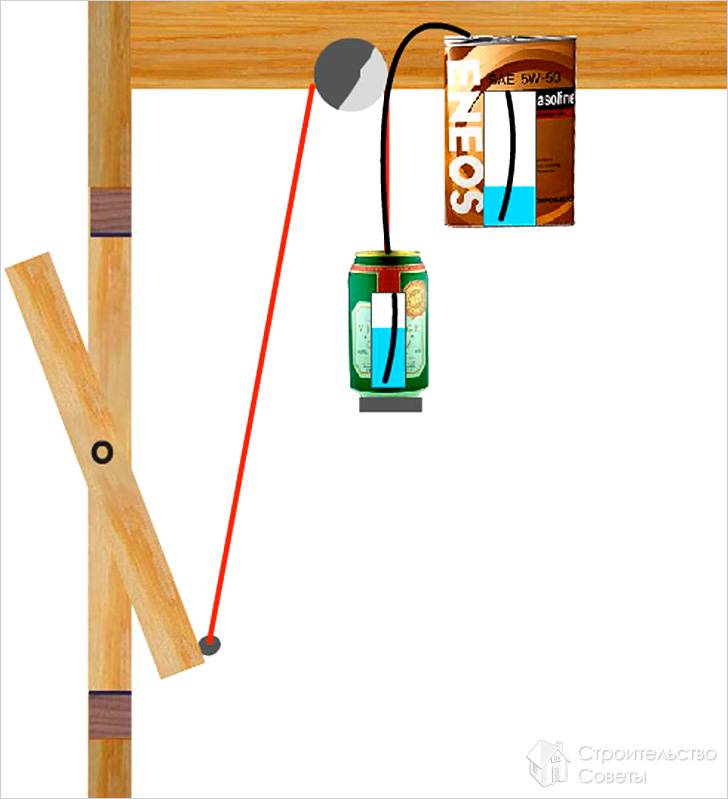

Пример создания гидравлического термопривода в домашних условиях с использованием подручных материалы, которые легко можно найти в любом хозяйстве. Подходит для форточек, вращающихся на горизонтальной оси.

Вам понадобятся:

• 2 жестяные банки разного размера (из-под краски, чая, кофе);
• 2 алюминиевые или медные трубки со следующими параметрами: диаметр 5 мм, длина рассчитывается из высоты банки и добавляется 5–7 см;
• любая доступная жидкость: машинное масло (свежее или отработанное), тосол или даже вода;
• гибкий прозрачный шланг диаметром 3–5 мм и длиной до 1,5 метров;
• крепежи для банок и герметик для наружных работ.

1. Крышки банок герметично притираются или припаиваются.
2. Посередине крышки высверливается отверстие, куда вставляется медная трубка таким образом, чтобы не доставать до дна 1 см.
3. Все стыки обрабатываются герметиком.
4. В обе жестянки заливается жидкость, количество которой придется регулировать экспериментальным путем.
5. Концы медных трубок соединяются между собой гибким шлангом, образуя сообщающиеся сосуды.
6. Меньшая жестяная емкость играет роль термометра и размещается в парнике. Вторая, более тяжелая банка, – закрепляется снаружи на подвижной части оконной рамы и является утяжелителем.

По мере повышения температуры, воздух расширяется и вытесняет жидкость в другой резервуар. Вес утяжелителя увеличивается, создает давление на раму и форточка открывается. По мере остывания запускается обратный процесс, что приводит к закрыванию окна.

При правильной наладке такая самоделка может функционировать несколько сезонов.

Если в качестве жидкости используется вода, необходимо сливать ее в конце сезона.

Еще один интересный способ изготовления термопривода своими руками на видео ниже:

Автоматические форточки – отличное изобретение, позволяющее облегчить труд человека, улучшить качество и объемы урожая. Они обеспечивают своевременное проветривание, защиту от жары и холода, регулировку влажности и, как следствие, профилактику болезней растений. Ваша задача установить самодельные или покупные приспособления и вовремя обеспечить полив.

Принцип действия и регулировка системы

При повышении температуры в расширительном баке, стоящем в самой высокой точке, увеличивается объем воздуха и выталкивает часть жидкости. Вода по соединительному шлангу перетекает в меньшую емкость и увеличивает ее вес. Под тяжестью бутылки рама опускается вниз. После остывания бак сжимается и засасывает жидкость обратно. Легкая бутылка не удерживает окно, и оно закрывается. Для облегчения процесса закрывания на нижнюю часть рамы крепится противовес, например, деревянный брусок. Чтобы ограничить величину открывания фрамуги, устанавливают фиксаторы.

Такая система проветривания регулируется несколькими способами:

1. Местом установки расширительного бака, его расположение выбирают с учетом интенсивности нагрева в разных частях теплицы.
2. Количеством малых емкостей или установкой дополнительного груза, ускоряющего открывание.
3. Ширину распахивания регулируют креплением груза в нижней части окна.

Можно несколько изменить конструкцию устройства и закрепить меньшую емкость не на раме, а на шнуре, перекинутом через блок. Второй конец шнура крепится к нижней части форточки. Бутылка в этом случае будет не опускать раму, а поднимать. Добавив груз на верхнюю часть фрамуги, можно получить устройство высокой мощности, позволяющее открывать для проветривания тяжелое окно.

Аналогичная система изготавливается с использованием стеклянных банок, но применение надежного пластика вместо хрупкого стекла оправдано, можно не беспокоиться о его сохранности. При необходимости экспериментируют с размером и материалом емкостей, так в качестве расширительного бака использует металлическую канистру, а емкостью-грузом служит бутылка на 5 литров.

Это простое устройство прослужит несколько лет, оно надежно и не требует финансовых затрат. Единственное условие – необходимо периодически доливать в систему испарившуюся воду.

Виды вентиляционных систем для теплицы

Все виды вентиляции в закрытых помещениях можно условно разделить на два вида, принудительные и естественные. К естественной вентиляции относится оборудование форточек, при открытии которых происходит замена отработанного воздуха на свежий. Такую систему вентиляции теплицы самостоятельно, можно соорудить, не затрачивая дополнительных средств на монтаж и оборудование. Минусом такой вентиляции является низкая эффективность и сложность контроля притока и оттока воздуха.
Принудительная система лишена этих недостатков и является оптимальным методом создания здорового микроклимата в теплице. К принудительным видам проветривания можно отнести:

• Гидравлические системы.
• Биметаллические системы.
• Профессиональные системы.
• Электрические системы.

Рассмотрим каждый вид систем в отдельности, чтобы понять, какими недостатками и преимуществами обладает та или иная вентиляция.

Гидравлическая система

Этот вид проветривания считается одним из самых надежных и эффективных, к тому же систему с легкостью можно создать своими руками. Суть работы гидравлики заключается в способности жидкости расширяться, что и обеспечивает открывание форточек. Для обустройства такой системы в теплицах из поликарбоната своими руками, вам понадобится емкость с водой и рычаги, соединенные фрамугой. При нагревании вода расширяется, и фрамуги открываются, с понижением температуры процесс происходит в обратном направлении.
Единственным недостатком гидравлики является медленное закрывание фрамуг при снижении температуры. При сильном похолодании наружного воздуха, могут пострадать теплолюбивые культуры. Поэтому владельцам таких систем рекомендуется следить за погодой и в случае необходимости принять меры по защите растений.

Биметаллическая система

Некоторые самоделкины, которые разбираются в свойствах металлов, могут обустроить проветривание теплицы своими руками и соорудить достаточно эффективную и надежную биметаллическую систему вентилирования. Суть действия такой установки заключается в способности металлов расширяться и сужаться. Установив пластину из двух различных по характеристикам металлических листов на форточку, можно добиться практически автоматического проветривания.
При нагреве пластина будет расширяться и выгибаться, что поспособствует открытию форточки. При остывании, наоборот металл сожмется и форточка закроется. Такая конструкция не требует постоянного присутствия и контроля со стороны хозяина теплицы. Однако и эта вентиляции имеет ряд недостатков, главным из которых можно считать эффективную работу только для форточек маленького размера.

Электрическая система

Система вентиляции с использованием простейших электрических приборов может стать наиболее эффективным вариантом поддержания необходимого микроклимата. Для создания такой установки своими руками необходимо приобрести несколько вентиляторов и термодатчик. Подсоединив вентиляторы к регулятору температуры, а затем и к сети, вы получите систему, которая будет включать вентиляцию теплицы автоматически при повышении заданной температуры.
Единственным минусом системы является зависимость от энергосети. Однако проблему с отключением электричества можно с легкостью решить, установив на крыше парников солнечные батареи. В этом случае вы не только обеспечите бесперебойность питания, но и сэкономите на оплате коммунальных услуг.

Профессиональная система

Сегодня в специализированных магазинах можно приобрести готовые, профессиональные системы проветривания для теплиц. Данные конструкции отличаются высокой эффективностью, долговечностью и надежностью. Монтаж такой системы не составляет труда и его можно выполнить самостоятельно, ознакомившись с инструкцией. Профессиональная вентиляция теплицы из поликарбоната уберегает урожай от замерзания, развития болезней при повышенной влажности, гибель растений от застоявшегося воздуха.
Из недостатков профессиональных систем можно выделить высокую стоимость оборудования по сравнению с самодельными установками. Однако со временем автоматика окупается, ведь при качественном проветривании значительно повышается урожайность, и сокращаются плодопотери.

Пошаговая инструкция создания умной теплицы

Наделить «интеллектом» можно практически каждую теплицу, которая отвечает стандартам выращивания овощей, фруктов и цветов в искусственных условиях. Для этого необходимо:

1. Приобрести готовый комплект автоматики или подобрать оборудование, которые соответствуют созданию необходимого микроклимата и площади помещения.
2. Оптимально разместить датчики и исполнительные устройства.
3. Соединить все элементы с контроллером.
4. Установить необходимое программное обеспечение.
5. Предусмотреть дистанционное управление.
6. Организовать автономное питание.

Один из вариантов создания умной теплицы представлен в видео:

Рекомендации для начинающих садоводов

• При расположении теплицы учитывается назначение, схема ветровой активности и географическая широта участка.
• Фрамуги для проветривания располагаются как можно выше.
• В темное время суток сохранение температуры обеспечивается аккумуляторами тепла (бочка с нагретой за день водой).
• Никакая автоматика не обеспечит урожайность без кропотливого ухода за почвой.

Разновидности автоматов для открывания и принципы их работы

В одних видах устройств движущей силой является электрическая энергия, в остальных функционирование происходит только за счет свойств используемых веществ и материалов.

Электрические

Этот тип приборов представляет собой автоматические приспособления, которым для функционирования требуется доступ к источникам электрической энергии. Оборудование состоит из вентиляторов и термореле. При повышении температуры датчик реле срабатывает, и включается вентиляция. Отлично, когда:

• Вентиляторы установлены на 2 окна, и один работает на забор воздуха извне, а другой – удаляет отработанный из теплицы.
• Либо с одной стороны установлен вентилятор, а с другой с помощью электропривода открывается окно, что также создает приток свежего воздуха.

Достоинствами данной системы являются:

• мощность;
• компактность;
• высокая чувствительность к изменениям температуры;
• возможность менять настройки датчика.

Главный недостаток – остановка работы оборудования при отключении электричества. Если это случается в условиях жары, порой хватает 1–2 часов, чтобы вызвать у растений необратимые повреждения.

Для поддержания бесперебойного функционирования электронного термопривода рекомендуется использовать резервные источники питания:

• накопитель солнечной батареи;
• генератор;
• аккумулятор.

Пневматические

Цилиндр заполнен газом. При нагревании газ расширяется и выталкивает шток. Он в свою очередь через кронштейн воздействует на газовую пружину и обеспечивает движение оконной рамы. Как правило, форточка начинает приоткрываться при нагреве до 23 °C, а полное открытие достигается при 30 °C. Газ быстро прогревается и остывает, а значит, инерционные составляющие незначительны.

Гидравлические

Разница с пневматикой лишь в веществе, заполняющем цилиндр. В гидравлических термоприводах используются специальные жидкости:

• вода;
• различные масла;
• гели.

Зависимость от температурных показателей аналогична: при прогреве масла до 23 °C начинается движение штока.

Из плюсов – большая мощность (усилие около 20 кг) и легкость монтажа.

В отличие от газов жидкие вещества дольше держат температуру, следовательно, более инерционны и не сразу реагируют на изменения погоды. Это один из недостатков. Второй – высокая цена.

Гидравлические и пневматические термоприводы имеют ограниченный угол открытия, что необходимо учитывать при покупке.

Биметаллические

Устройство состоит из пластин двух металлов с различающимися коэффициентами теплового расширения. При нарастании температуры, одна из пластин выгибается, а при понижении – возвращается в исходное положение, тем самым открывая или закрывая форточку.

Совсем недорогая и простая в монтаже система, но очень слабенькая и годится только для небольших легких рам. К тому же не так просто подобрать подходящие материалы для ее создания. В силу этих причин используется не так часто.

Если автоматическое окно находится в открытом состоянии, то открыть его шире вы сможете, а вот закрыть его сразу не получится. Шток, который выдвинулся при повышении температуры и способствовал открытию форточки, уйдет обратно только при ее понижении

Поэтому, если для вас важно закрывать теплицу по своему усмотрению, выбирайте модели со съемным термоприводом

Делаем гидроцилиндр для теплицы своими руками для форточек

Если нет возможности приобрести гидроцилиндр, то его можно соорудить самостоятельно. Его можно сделать из листа поликарбоната или жести, пластиковой трубки и мяча.

Собирается он в несколько этапов:

1. Мастерим цилиндр из поликарбоната или жести.
2. Сооружаем поршень из металла или обработанного дерева (главное, чтобы он свободно ходил внутри цилиндра).
3. В дне и крышке цилиндра сверлим отверстия.
4. В цилиндр под поршень размещаем сдутую камеру от мяча, соединяем ее с трубкой, которую выводим через дно цилиндра наружу (как только температура воздуха станет больше, камера начнет увеличиваться в размерах и станет толкать поршень).
5. В крышку плотно к поршню вставляем шток.
6. Сооружаем ресивер из другой емкости, куда помещаем трубку, идущую к мячу.
7. Вторая трубка в ресивере нужна для регуляции давления и калибровки (нагнетая давление вручную, можно отрегулировать гидроцилиндр, чтобы он реагировал на нужную температуру).
8. Шток крепим к раме.

Правильное дыхание

В грамотно сконструированной теплице форточек имеется не меньше, чем две, и они расположены в крайних по вертикали точках: одна внизу, а вторая – под потолком, чтобы происходила естественная циркуляция воздуха. Для проветривания небольшого помещения этого, как правило, достаточно.

Установка форточек проветривания

Но иногда обилие высокорослых растений, или слишком длинный тепличный тоннель не позволяют воздуху правильно циркулировать. Это очень легко определить по обилию конденсата, который оседает изнутри на поликарбонат, а затем скатывается на растения, что очень не желательно. В таких случаях владельцу парника своими руками приходится модифицировать конструкцию сооружения. Как правило, устанавливаются дополнительные окошки на потолке.

Система открывания

Изготовление биметаллической системы вентилирования

Для того чтобы приоткрывать небольшие форточки или шторки клапанов, не обязательно конструировать сложную систему из электрических приводов или гидравлических поршней. Вполне достаточно установить биметаллический элемент, чтобы вентиляция начиналась при значительном повышении температуры в теплице. Для этого вам понадобится либо две длинных и достаточно узких полосы из разных металлов, либо металл и любой другой материал, которые имеют различные коэффициенты расширения. Лучше всего подойдут винипласт с обычным кровельным железом.

Фото биметаллического элемента автоматической вентиляции теплицы

Берем две длинные полосы этих материалов и склепываем их по всей длине, по периметру, с некоторым отступом от кромки. Далее можно пойти двумя путями. Более простой предполагает закрепление полосы из металла и пластика к нижней части доски, вертикально установленной почти вплотную к раме форточки. Фиксация выполняется в двух точках: в самом низу и на уровне четверти от длины биметаллического элемента. При нагреве один из материалов начнет расширяться сильнее другого и произойдет изгиб полосы, верхний конец которой должен быть закреплен через двойное шарнирное соединение к нижнему краю форточки.

Рекомендуем ознакомиться

• Каркас теплицы из полипропиленовых труб – выгодно и быстро
• Капельный полив в теплице – самостоятельная сборка
• Отопление теплиц в зимнее время – свежие овощи и цветы зимой

Второй вариант более сложен для выполнения своими руками, но зато эффективнее как минимум в 1,5 раза, а если все правильно рассчитать, то и вдвое. Для того чтобы заработала автоматическая вентиляция, вам понадобятся две биметаллические полосы, установленные вертикально и скрепленные посередине коротким бруском. Дальняя от форточки пластина жестко фиксируется в верхней точке к каркасу теплицы, а та, что соединена шарнирами с рамой – нижним концом к закрепленному на полу брусу. К нему же затем крепится свободный конец дальнего элемента на двойном шарнире. Полосы нужно расположить зеркально, то есть элементом с меньшим коэффициентом расширения наружу.

На фото — работа автоматической вентиляции теплицы

Как это все работает? Очень просто. При нагреве оба биметаллических полотна начинают изгибаться, однако дальняя пластина, имеющая только ограниченную свободу снизу, подается в сторону форточки, приподнимаясь на шарнире. Тем самым она подталкивает вторую полосу, которая тоже изгибается верхним концом в сторону форточки. Получается, что длина пути верхней точки соединенного с фрамугой элемента удваивается. При этом время откидывания створки остается прежним, поскольку нагрев и, следовательно, изгиб обеих биметаллических полос происходит одновременно.

Внутренне обустройство

Понятно, что внутри теплицы перед посадкой растений придется предусмотреть разные устройства. Эти устройства выбираются в зависимости от требований к урожаю и проекту соответственно:

• Дорожка из досок или дренажа (обязательно);
• Карнизы для подвязки растений (обязательно, если растения высокорослые);
• Кронштейны для освещения и непосредственно светильники (необязательно, если теплица летняя);
• Вентиляторы (обязательно, если теплица летняя и большая);
• Капельные ленты (необязательно, если парник небольшой);
• Обогреватель (необязательно, если парник летний);
• Мебель для сбора урожая (желательно, чтобы сбор был безопасным и удобным).

К тематической мебели относятся стремянка и складные стулья. Главное, чтобы их можно было легко переносить с места на место. Для этого от начала до конца устраивается дорожка, как это заметно на разных фото теплицы, изготовленной своими руками. Фурнитура для подвязки растений и их освещения крепится к несущему каркасу (поэтому каркас должен быть устойчивым).

В качестве вентиляторов применяются массивные кулеры. Для тепличных светильников подбираются специальные фитолампы. Капельные ленты – протянутые вдоль грядок миниатюрные каучуковые или полипропиленовые шланги, служащие магистралью для экономной подачи воды. Выбор обогревателя – отдельный раздел.
